Projekt stalowego zadaszenia w kształcie drzewa

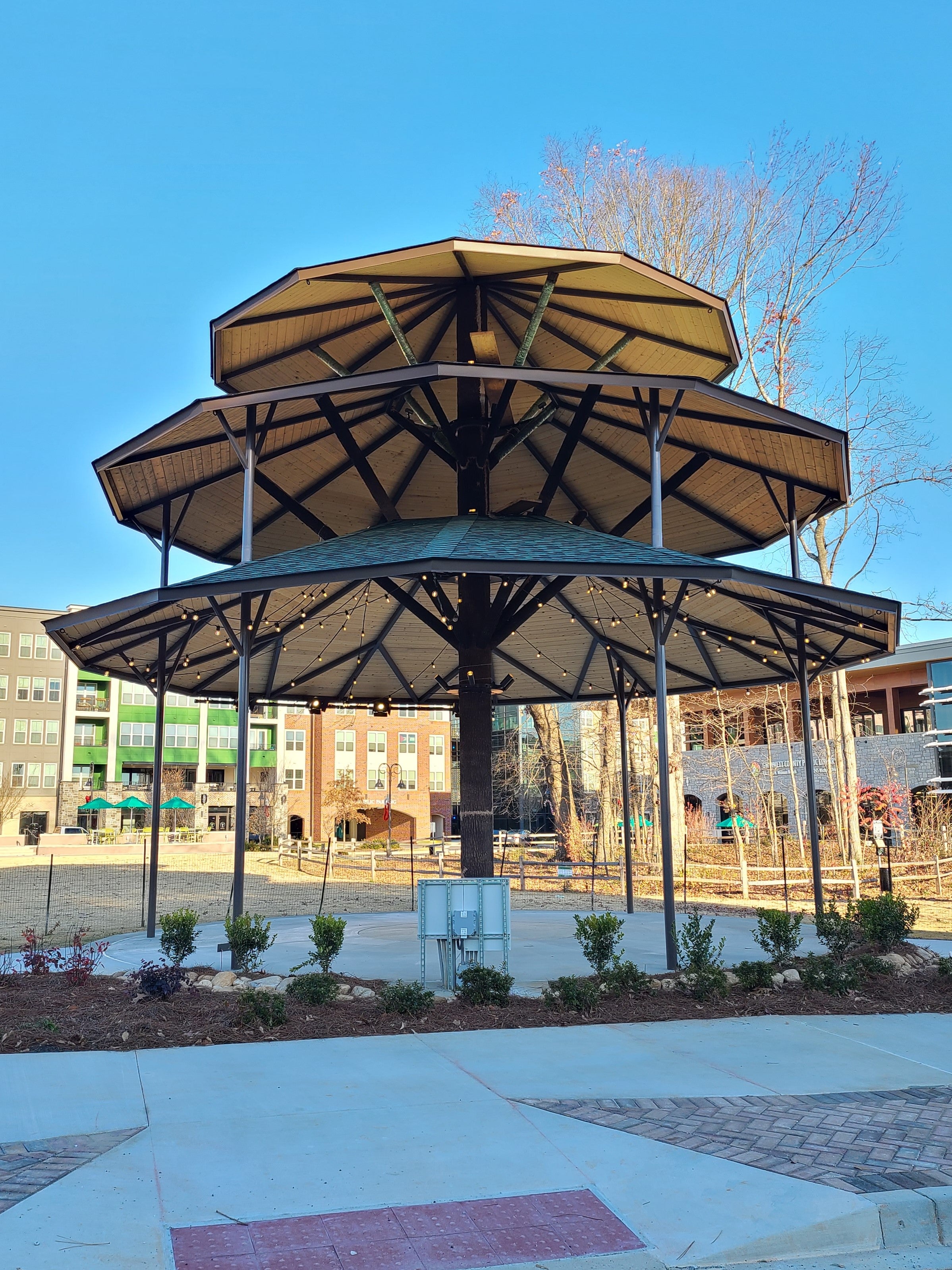

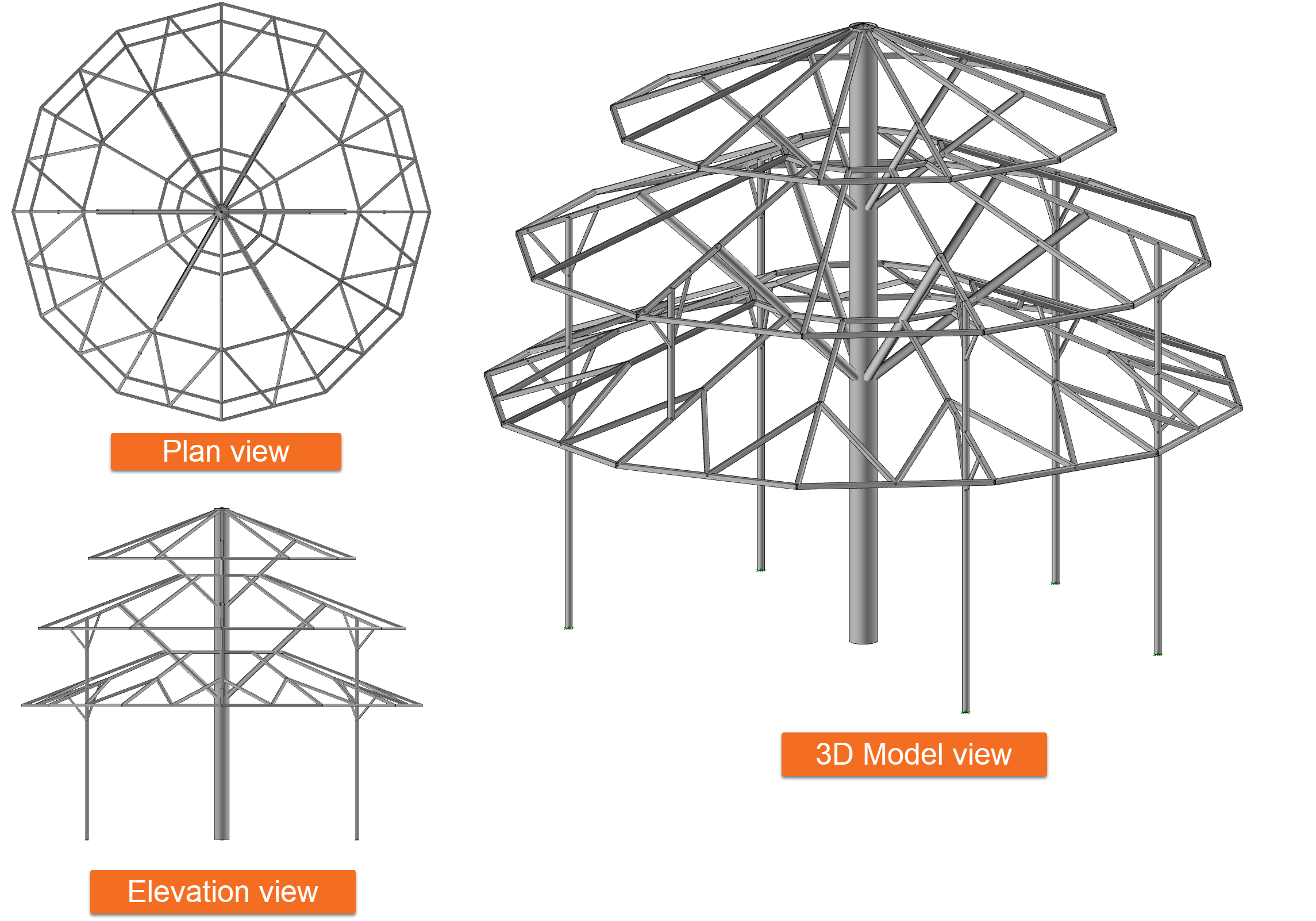

Celem architektonicznym projektu było stworzenie rzeźby przypominającej drzewo. Efektem konstrukcyjnym był stalowy pawilon/muszla koncertowa z wielopoziomowym zadaszeniem i systemem gałęzi. Projekt przechodził jednak przez kilka iteracji i różnych konfiguracji, w tym szklana kopuła geodezyjna i stalowe żebra-liście, zanim ostatecznie przybrał formę ramy z profili HSS i rur stalowych z drewnianym pokładem.
Ze względu na geometrię pożądanej konstrukcji wystąpiły złożone połączenia profili HSS i rur stalowych, w których w wielu miejscach zbiegało się kilka elementów. Ekscentryczny charakter obciążenia wiatrem, szczególnie ze względu na konieczność pozostawienia jednej ściany bez słupów pełniącej funkcję muszli koncertowej, stworzył złożone warunki obciążenia w zatłoczonych węzłach.
Wyzwanie związane z połączeniami HSS
Przy projektowaniu połączeń HSS-HSS stosowanie wzorów normowych AISC 360 jest niemal niemożliwe, ponieważ połączenia muszą mieścić się w granicach stosowalności. Granice te można znaleźć w rozdziale K Specyfikacji AISC 360 dla budynków stalowych. Ogólnie rzecz biorąc, dotyczą one kąta między elementami, stosunku szerokości, ekscentryczności połączenia, szczelin, grubości ścianki itp. Norma dopuszcza jednak zastosowanie analizy metodą elementów skończonych.

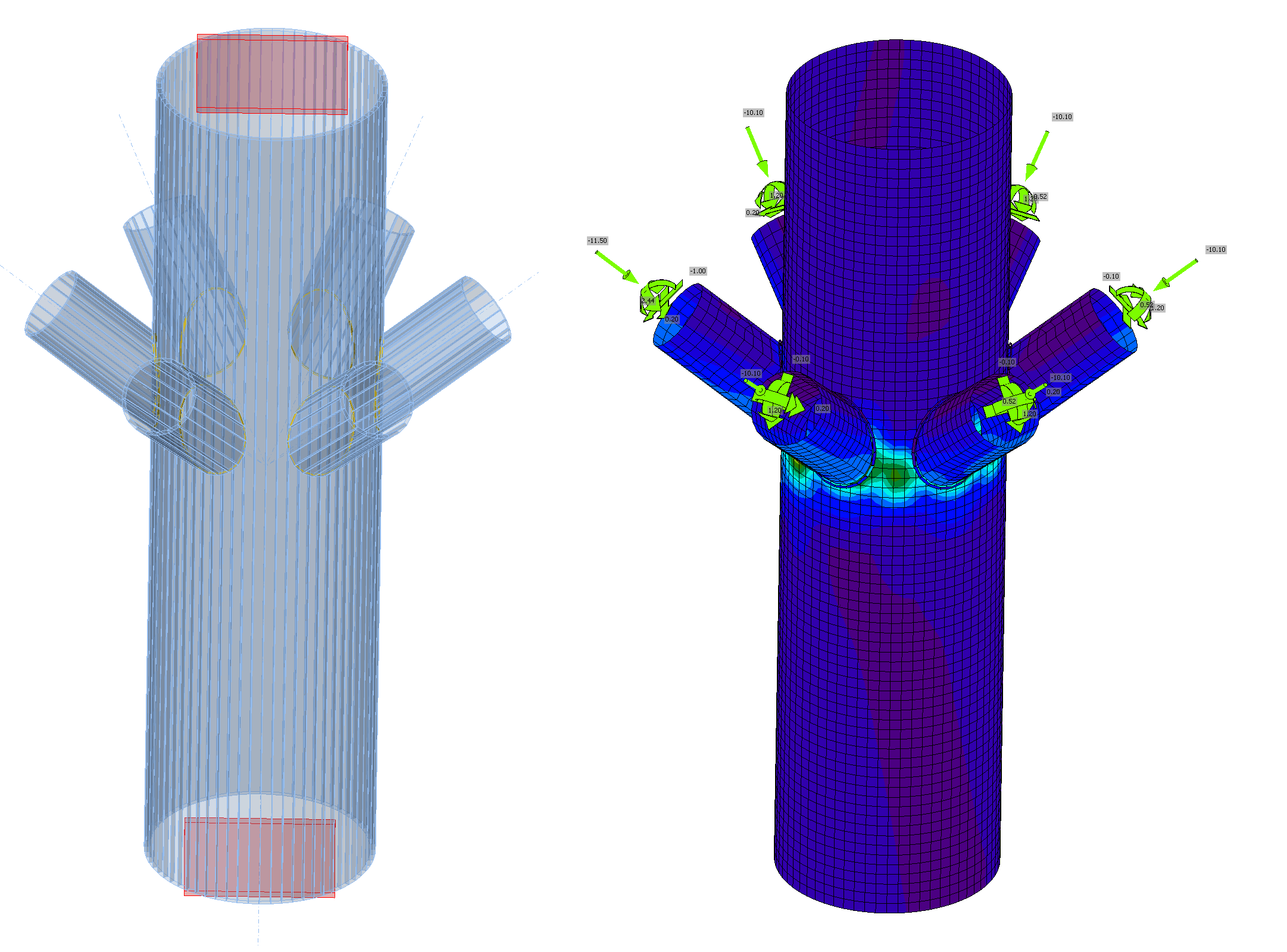

Stability Engineering zastosowała aplikację IDEA StatiCa Connection do tych połączeń, co umożliwiło im modelowanie wszystkich połączeń w projekcie, od bardzo prostych do złożonych złączy, bez żadnych ograniczeń.
Tworzenie różnych połączeń było zaskakująco łatwe, nawet przy pierwszym kontakcie z oprogramowaniem w ramach tego projektu. Po krótkim czasie poświęconym na przejrzenie samouczków i dokumentacji praca przebiegała dość sprawnie.
Justin Downey
Inżynier projektu – Inżynieria stateczności
Stany Zjednoczone
Po zintegrowaniu oprogramowania ze swoimi procesami roboczymi Stability Engineering zaczęła używać aplikacji IDEA StatiCa w innych projektach o różnorodnych warunkach. W porównaniu z początkowym etapem obliczeń ręcznych i kompilowania wyników z kilku programów w celu pełnej analizy najbardziej złożonych połączeń, rozwiązanie to prawdopodobnie pozwoliło zaoszczędzić nawet jeden dzień pracy przy finalnym projekcie.
Zastosowanie IDEA StatiCa nie tylko pozwoliło zaoszczędzić czas, ale także umożliwiło inżynierom tworzenie bardziej efektywnych projektów w porównaniu z połączeniami uzyskiwanymi z innych programów i arkuszy kalkulacyjnych. Modelowanie MES tych połączeń zapewniło im również wyższy poziom pewności co do poprawności projektu.
Dlaczego IDEA StatiCa?
Stability Engineering skorzystała z IDEA StatiCa, aby:
- Modelować złącza o złożonej geometrii
- Modelować połączenia HSS wykraczające poza granice stosowalności normy
- Obsługiwać wiele elementów w jednym węźle
- Modelować ekscentryczności obciążeń
- Uzyskać wyższy poziom pewności co do poprawności projektu
- Osiągnąć oszczędność czasu w porównaniu z obliczeniami ręcznymi
- Skorzystać z krótkiej krzywej uczenia się, gdyż był to ich pierwszy projekt z użyciem IDEA StatiCa
