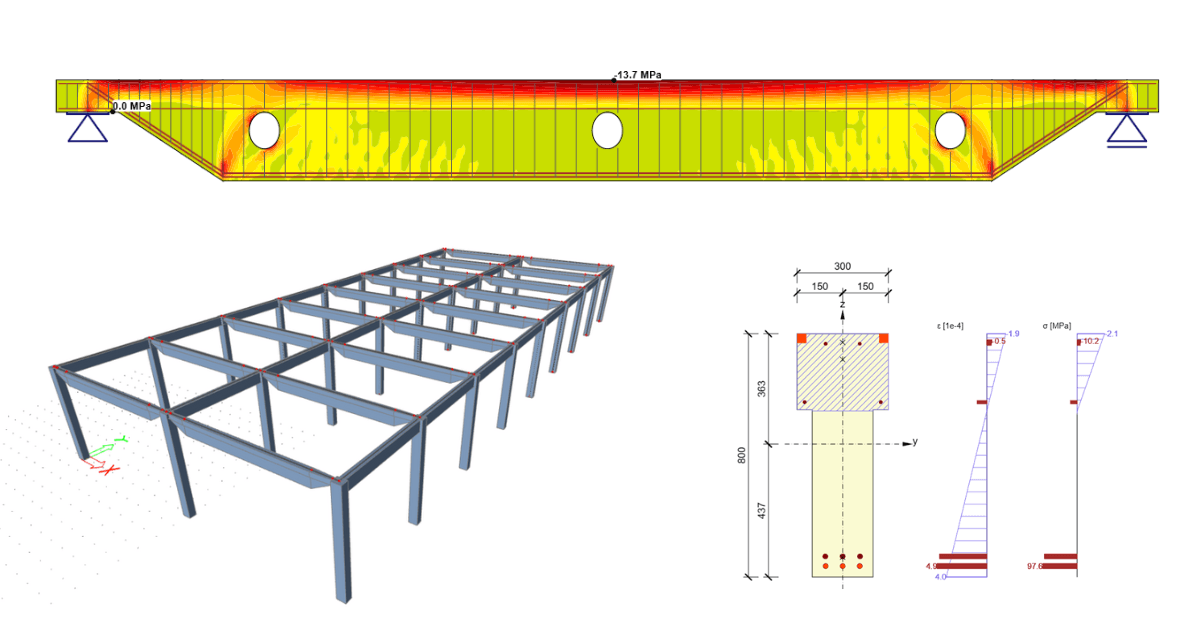

Eksport geometrii belki do IDEA StatiCa Detail
Eksport umożliwia przeniesienie części belki lub całej belki. Wybór zależy od użytkownika i strefy nieciągłości, która ma być analizowana.
Zalecenia:
- Belki sprężone oraz belki z otworami powinny być eksportowane w całości.
- Podcięcia lub belki z jednym otworem pośrodku mogą być eksportowane jako części.
Zobacz, jak eksportować belkę do IDEA StatiCa Detail, zgodnie z zapisem jednego z naszych webinarów:
Eksport przypadków obciążeń i kombinacji do IDEA StatiCa Detail
Podczas eksportu przypadków obciążeń i kombinacji do IDEA StatiCa Detail dostępne są dwie opcje. Pierwsza możliwość to eksport wyłącznie przypadków obciążeń, a następnie tworzenie kombinacji obciążeń bezpośrednio w Detail application. Bardziej przyjaznym dla użytkownika podejściem jest eksport gotowych kombinacji z Beam application. Należy pamiętać, że reologia nie jest eksportowana do Detail, dlatego uzyskuje się kombinacje bez uwzględnienia efektu reologicznego.
Obejrzyj krótki przykład eksportu przypadków obciążeń i kombinacji z jednego z naszych webinarów:
Eksport belki do IDEA StatiCa Detail z oprogramowania innych firm
Stare łącze BIM obsługuje następujące trzy programy MES:
- Midas Civil
- Scia Engineer
- Axis VM
Eksport belki do IDEA StatiCa Detail, przedstawiony podczas webinaru, działa według tego samego przepływu pracy dla wymienionych powyżej programów.
