O projekcie Fordland Electric Vehicle Center
Tennessee Electric Vehicle Center (TEVC) to zakład produkcyjny Forda w pobliżu Stanton w stanie Tennessee, w którym produkowane są elektryczne pojazdy serii F. Obiekt jest częścią BlueOval City Forda – kampusu o wartości 5,6 miliarda dolarów, którego celem jest stworzenie nowego sposobu produkcji pojazdów i baterii.

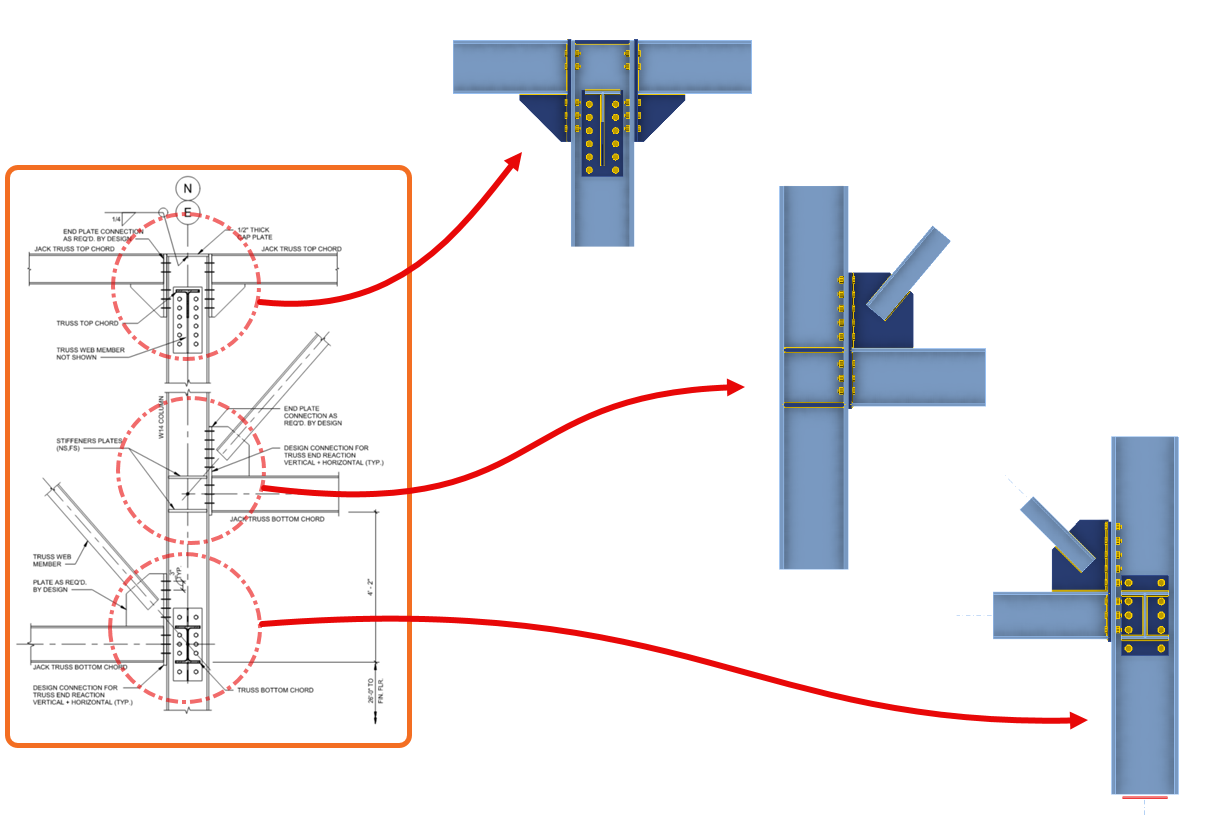

IMEG było odpowiedzialne za projektowanie połączeń dla Fordland Electric Vehicle Center – obiektu o powierzchni 1,2 miliona stóp kwadratowych, wymagającego 7 500 ton stali. Przy 1 000 unikalnych konfiguracji kratownic projekt wymagał podejścia zdolnego do obsługi złożonych geometrii i zróżnicowanych ścieżek obciążeń.

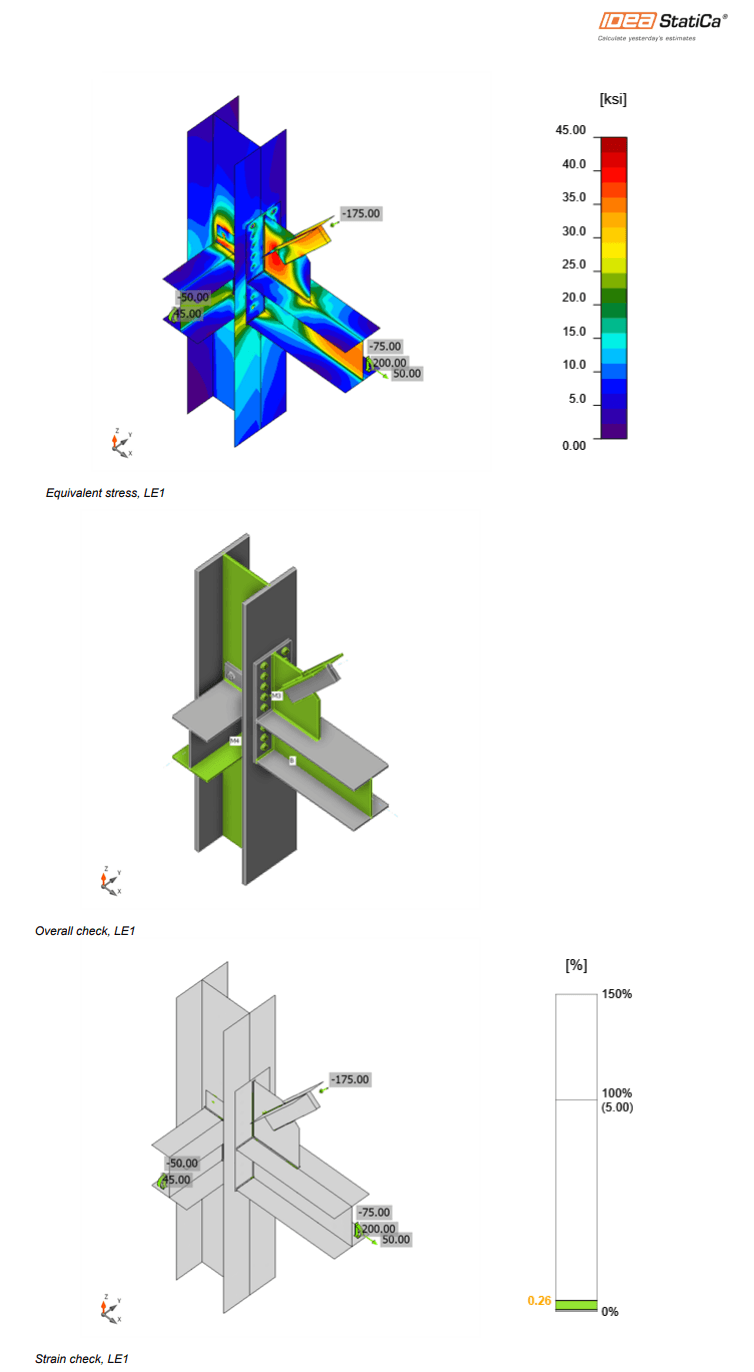

Wyzwaniem było zarządzanie dużą liczbą unikalnych połączeń kratownicowych przy zachowaniu dokładności i efektywności. IMEG rozwiązało ten problem, wykorzystując IDEA StatiCa do rozkładania złożonych połączeń na przejrzyste i zrozumiałe modele. Oprogramowanie umożliwiło IMEG sprawdzenie rozkładu naprężeń, zapewniając dokładne przenoszenie obciążeń i zgodność z normami.
W przeciwieństwie do tradycyjnego oprogramowania do projektowania połączeń, które często ma trudności z niestandardowymi konfiguracjami, IDEA StatiCa zapewniło IMEG elastyczność w testowaniu różnych scenariuszy ścieżek obciążeń, w tym obciążeń nieliniowych i mimośrodowych, typowych dla dużych układów kratownicowych. Ten poziom szczegółowości był kluczowy dla zapobiegania podatnościom konstrukcyjnym i optymalizacji rozkładu sił.
IDEA StatiCa to jedyne oprogramowanie, które pozwala nam z pełnym przekonaniem projektować niestandardowe połączenia stalowe, złożone schematy przekazywania obciążeń oraz konstrukcje w strefach wysokiej sejsmiczności. Pod względem możliwości projektowania dowolnego rodzaju połączeń stalowych w ułamku czasu, jaki byłby potrzebny przy użyciu jakiegokolwiek innego rozwiązania, jest po prostu niezrównane.
Todd R. Campbell, P.E.
Zastępca Dyrektora/Kierownik ds. Zapewnienia Jakości – IMEG
Stany Zjednoczone
Projektowanie połączeń stalowych dla wytwórcy
IMEG opracowało również szczegółowe projekty połączeń stalowych specjalnie dla wytwórcy konstrukcji stalowej, zapewniając, że każde połączenie było nie tylko bezpieczne konstrukcyjnie, ale również praktyczne w wykonaniu. Dzięki zsynchronizowaniu procesu projektowania i wytwarzania IMEG zminimalizowało potencjalne błędy i ułatwiło sprawniejszy przebieg prac budowlanych, redukując kosztowne poprawki i opóźnienia.
Poprawa efektywności dzięki szablonom połączeń

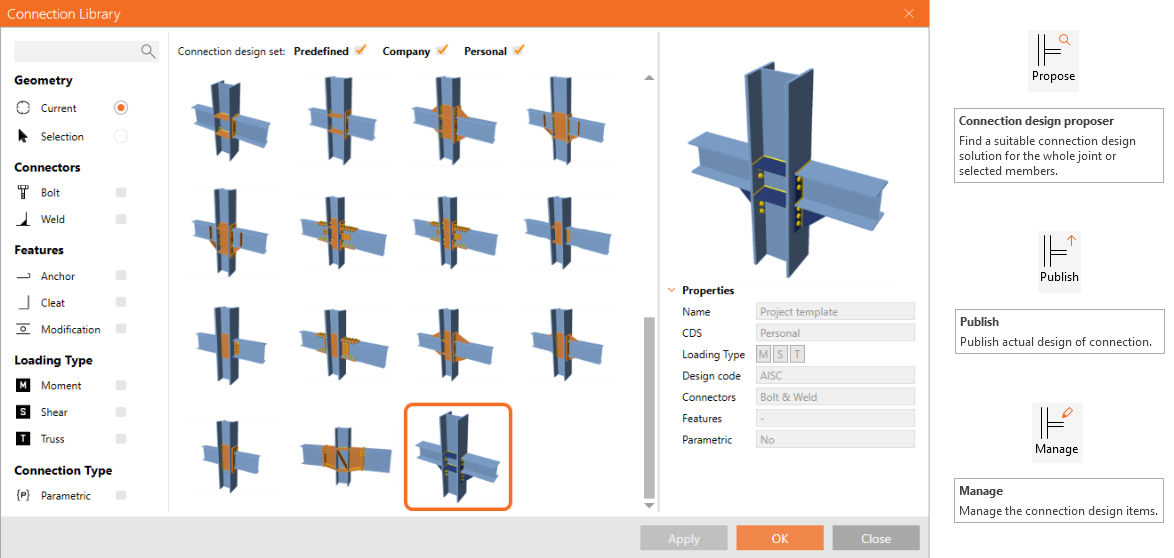

Aby obsłużyć dużą liczbę powtarzalnych połączeń kratownicowych, IMEG stworzyło szablony połączeń w ramach Connection Library IDEA StatiCa, umożliwiając inżynierom szybkie ponowne wykorzystanie i dostosowywanie projektów. Takie podejście nie tylko skróciło czas modelowania, ale również zapewniło spójność i niezawodność w projektowaniu połączeń w tysiącach połączeń.
Dlaczego IDEA StatiCa?
Od 2021 roku biuro IMEG w Filadelfii zintegrowało IDEA StatiCa ze swoim procesem pracy w zakresie:
- Niestandardowych połączeń stalowych wykraczających poza zakres tradycyjnego oprogramowania
- Złożonych ścieżek obciążeń wymagających zaawansowanych metod analitycznych
- Zastosowań w strefach wysokiej sejsmiczności wymagających rygorystycznej walidacji projektowej
- Elementów betonowych, w tym belek wysokich, dźwigarów przekazujących obciążenia oraz modelowania metodą Strut-and-tie
Dla Fordland Electric Vehicle Center IDEA StatiCa umożliwiło IMEG dostarczenie zoptymalizowanych i niezawodnych projektów połączeń, zapewniając zarówno bezpieczeństwo, jak i wykonalność. Projekt ten pokazuje, jak zaawansowane narzędzia do projektowania połączeń mogą wspierać projekty wielkoskalowe o wysokim stopniu złożoności i wpływać na najlepsze praktyki w inżynierii konstrukcyjnej.
