1 Een nieuw project starten

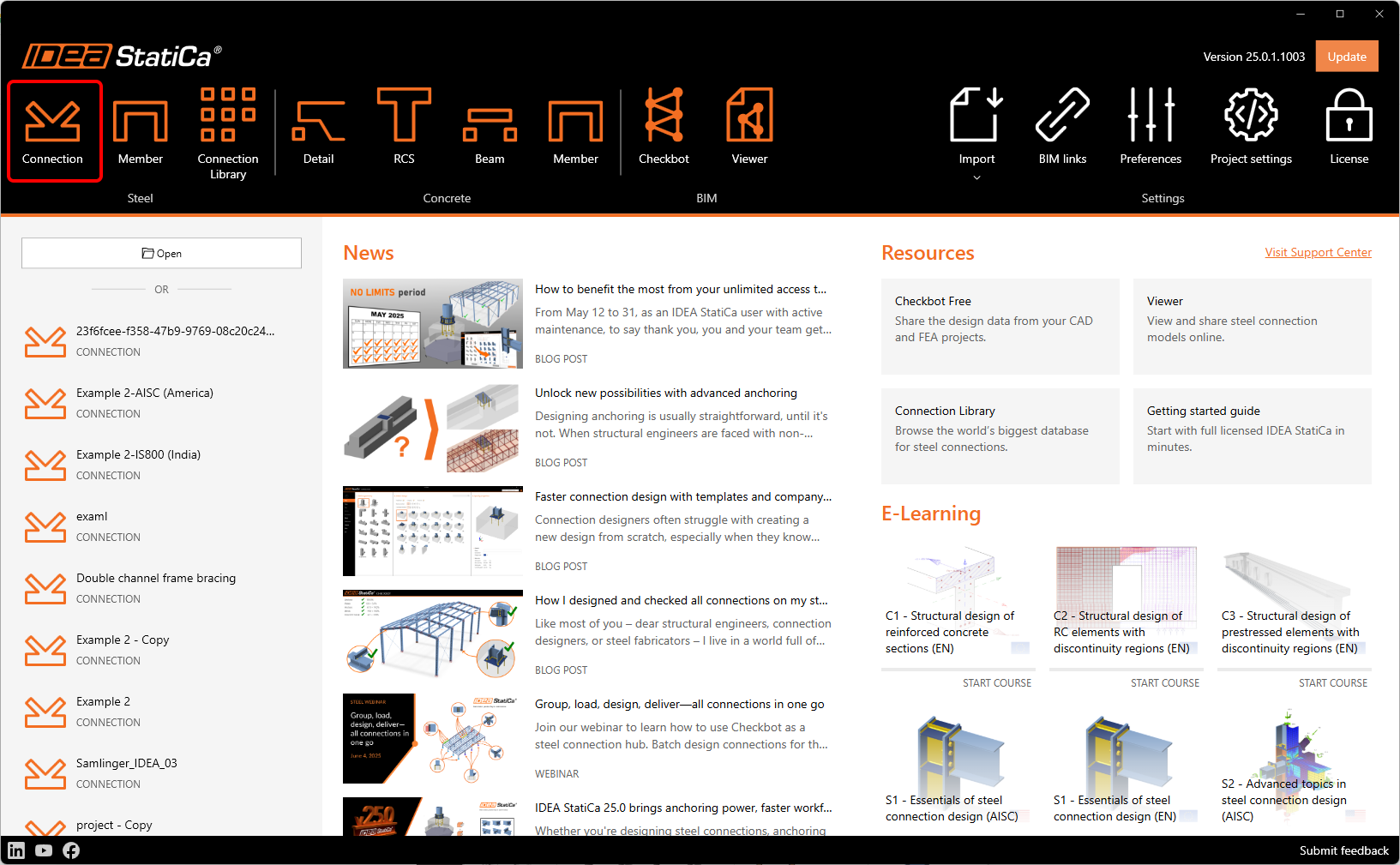

Start IDEA StatiCa Connection (download de nieuwste versie). Open in het hoofdvenster van IDEA StatiCa Launcher de Connection-toepassing om een nieuw project te definiëren.

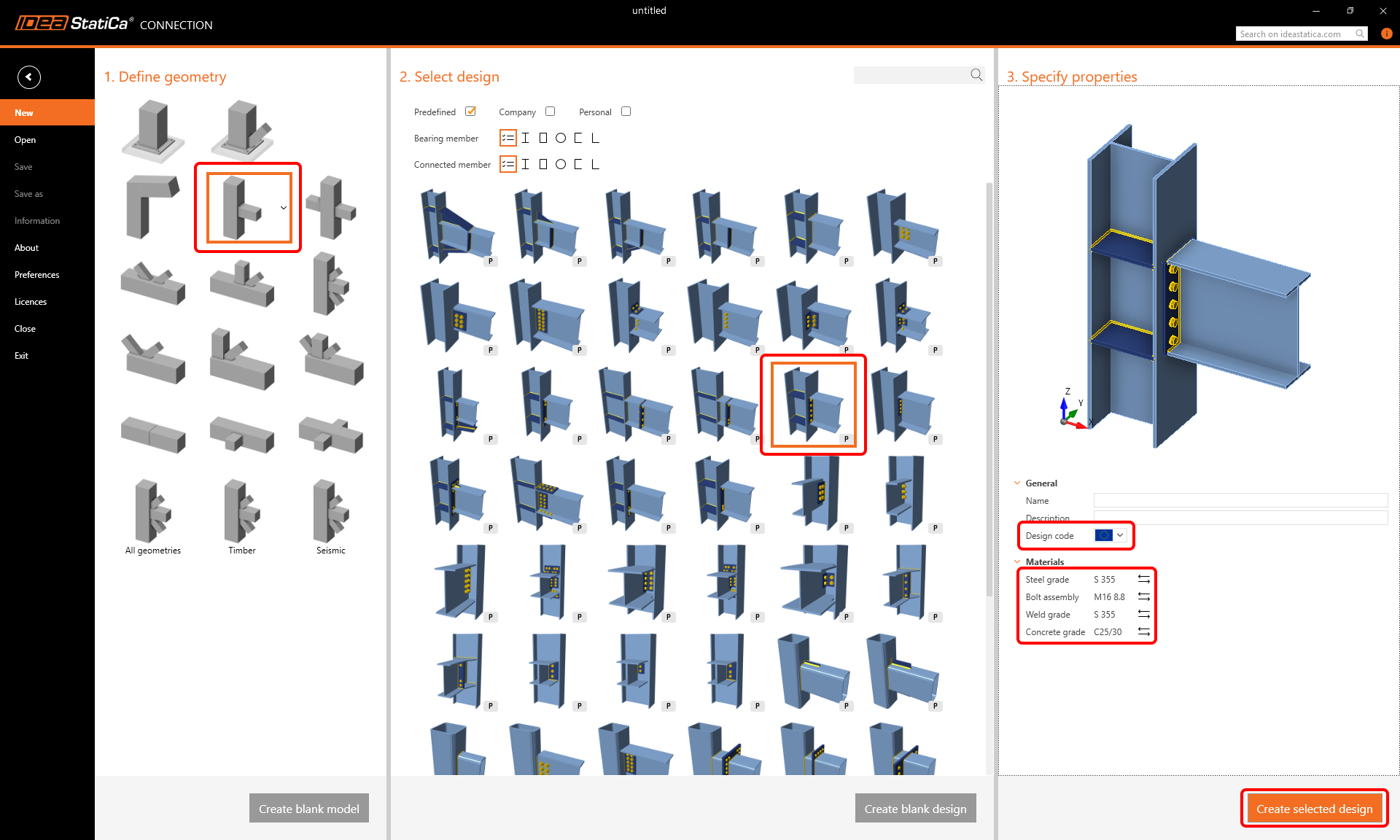

Als eerste stap kun je de gewenste verbinding vinden in de templates. Selecteer de vorm in 1. Definieer geometrie en het ontwerptype in 2. Selecteer ontwerp.
In 3. Specificeer eigenschappen, kun je je project een naam geven, de materialen definiëren - staalkwaliteit S355 en boutkwaliteit M16 8.8, en de ontwerpcode - Eurocode (EN). Je kunt de materialen van het aangemaakte project later wijzigen, maar de ontwerpcode kan niet meer worden gewijzigd.

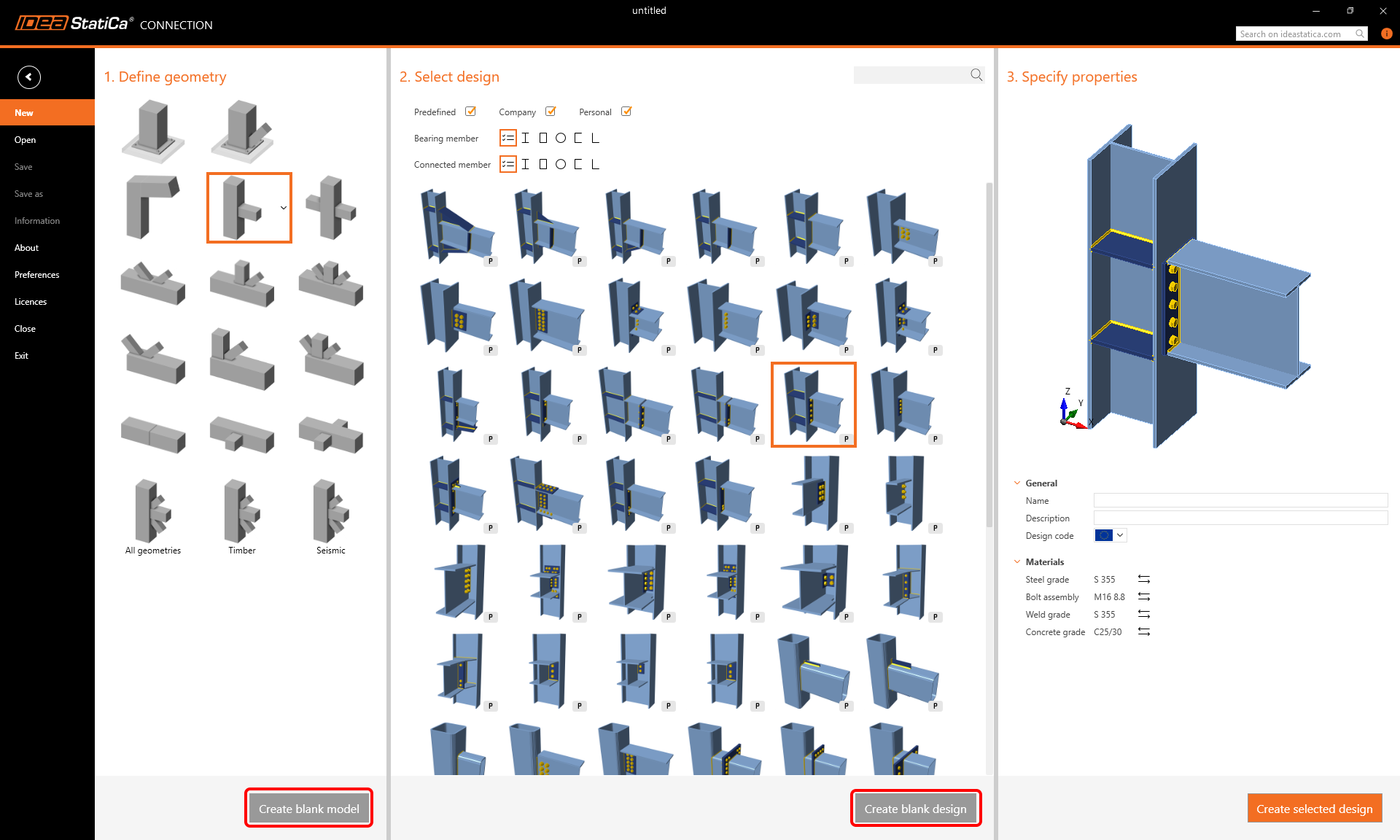

Opmerking: Als je geen geschikte ontwerptemplate vindt, kun je beginnen met een project met alleen staven door te kiezen voor Maak leeg ontwerp of met een volledig leeg project door te kiezen voor Maak leeg model.

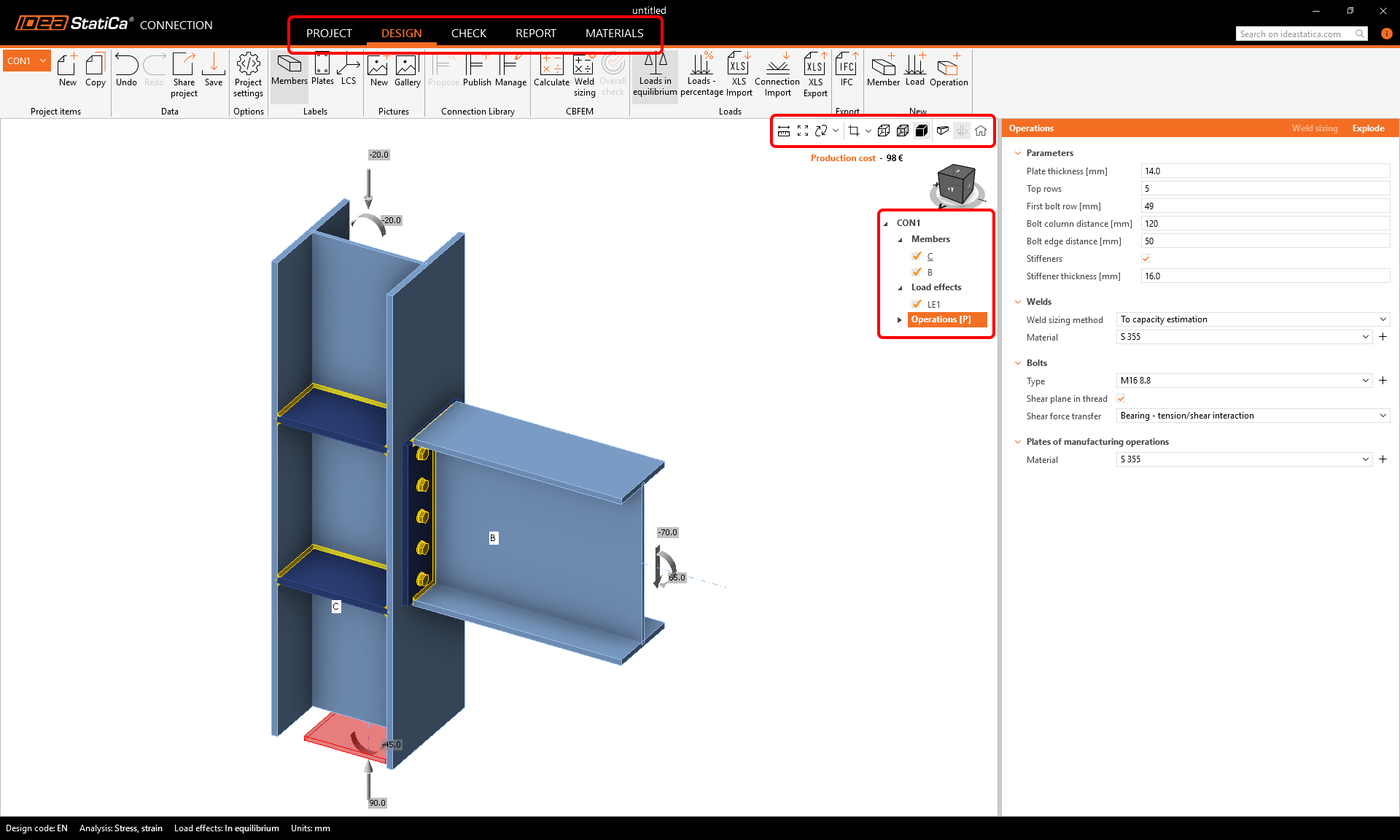

Er is een nieuw project gemaakt op basis van de geselecteerde ontwerptemplate. In het bovenste lint vind je verschillende tabbladen die je door de hele workflow leiden - van Ontwerp tot Rapport. Om het model in de 3D-scène te besturen, gebruikt u de middelste muisknop, de Ctrl-toets en de pictogrammen voor view control.
U begint op het tabblad Ontwerp (Design), hier volgt u gewoon de lijst van items in de 3D-scène.

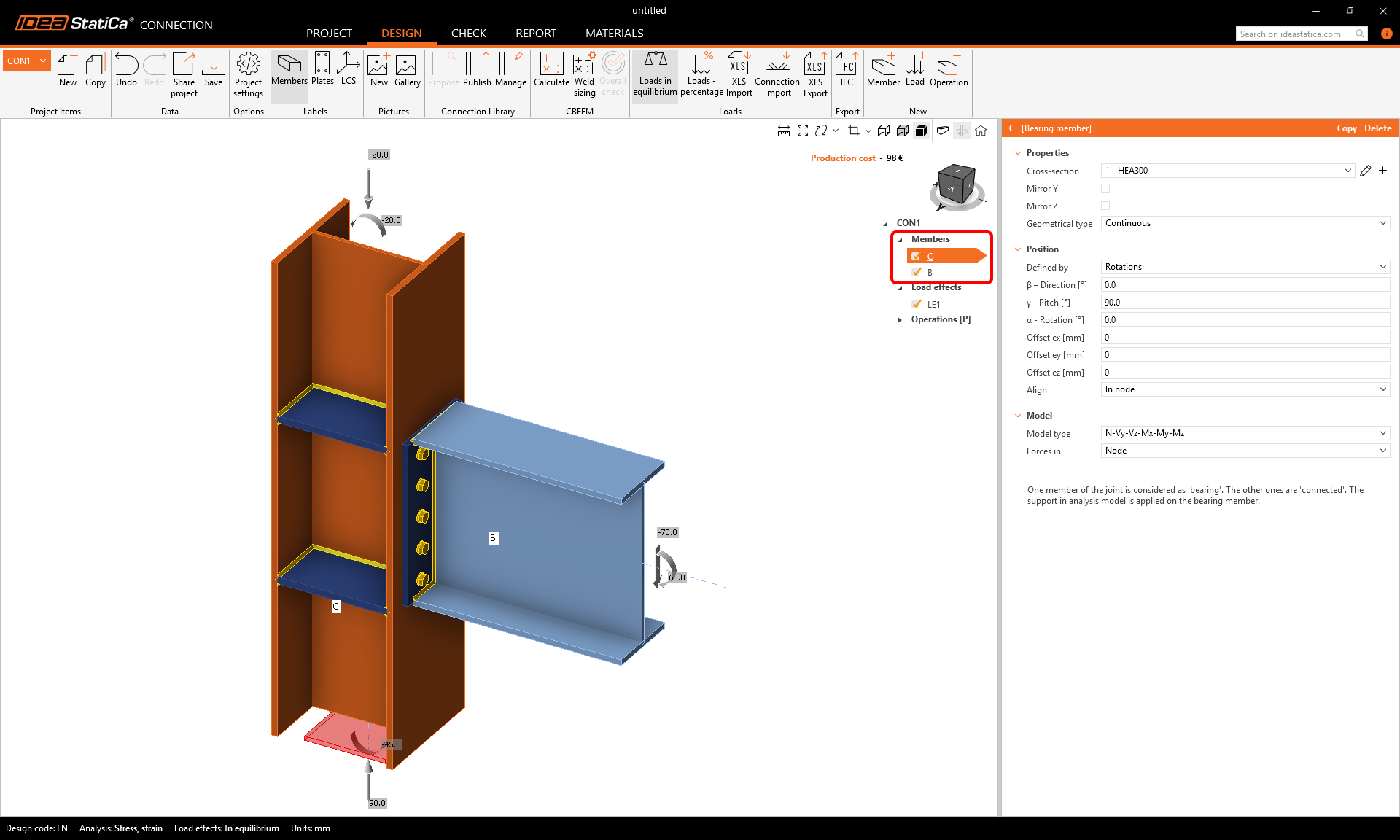

Onder Staven (Members) kunt u de parameters aanpassen (zoals hun oriëntatie, doorsnede, materiaal, enz.) Laat de parameters van de template ingesteld.
- Lees meer over het Geometrisch type Ended en Continuous en het dragend element in Equilibrium and supporting member.
- Lees meer over het modeltype in Hoe modelleer ik een enkele boutverbinding (modeltype).
- Lees meer over de optie Forces in in How to define correct load position (Forces in).

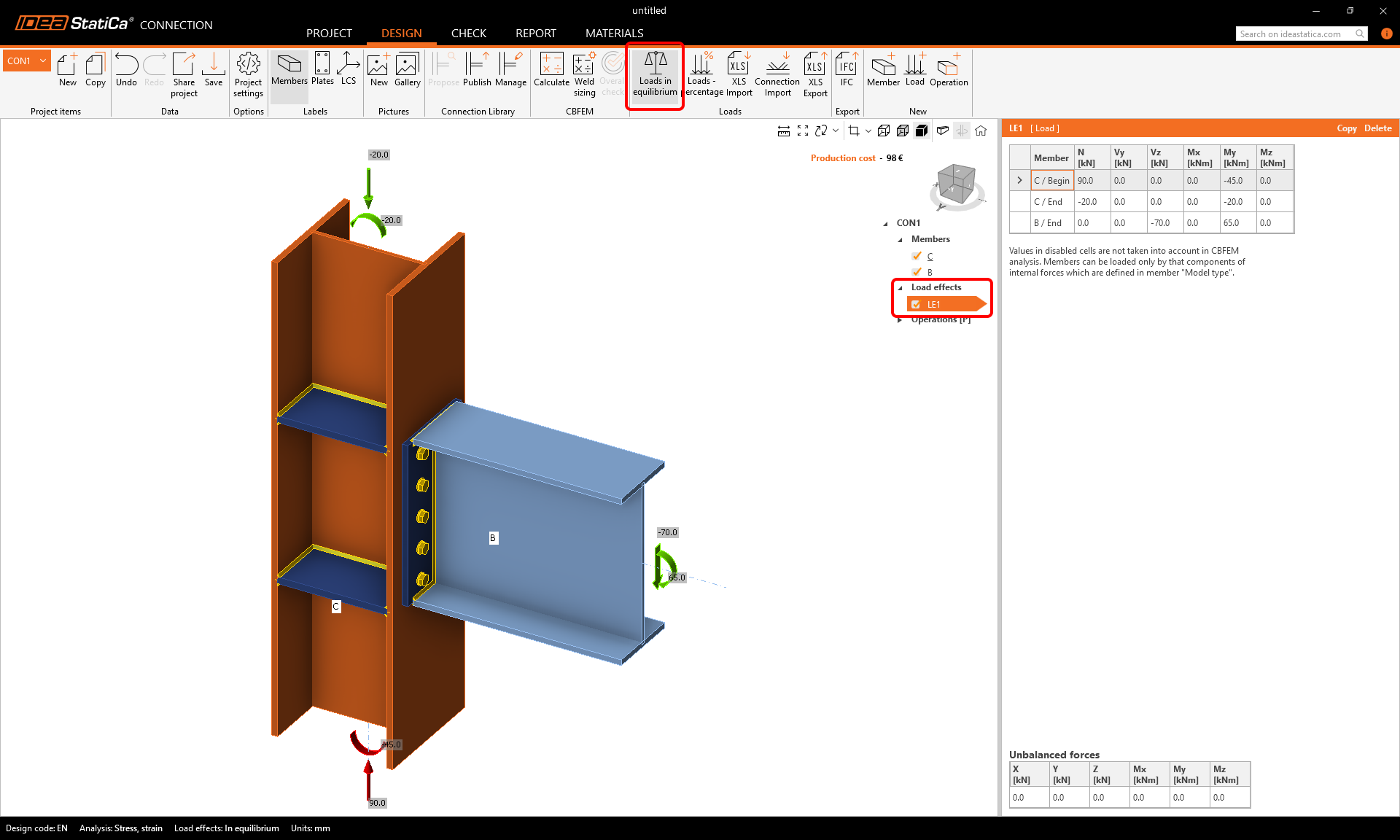

In de Belastingseffecten definieer je de interne krachten in de verbindingsknoop voor elke staaf. Het is belangrijk om de gedefinieerde belastingen in evenwicht te houden. Houd de interne krachten aan zoals ingevoerd door de template.
In het onderdeel Bewerkingen definieert u het ontwerp van de verbinding. Met de geselecteerde parametrische template kun je de eigenschappen van je ontwerp direct bewerken op het tabblad Bewerkingen.
Verander het aantal bouten naar 4 in de parameter Bovenste rijen en de dikte van de verstijver naar 14 mm.
Opmerking: De productiebewerkingen binnen de parametrische template zijn verborgen en uitgeschakeld voor bewerking. Als je in plaats daarvan met de eigenschappen van de productiebewerkingen wilt werken, kun je de parametrische template Exploden.

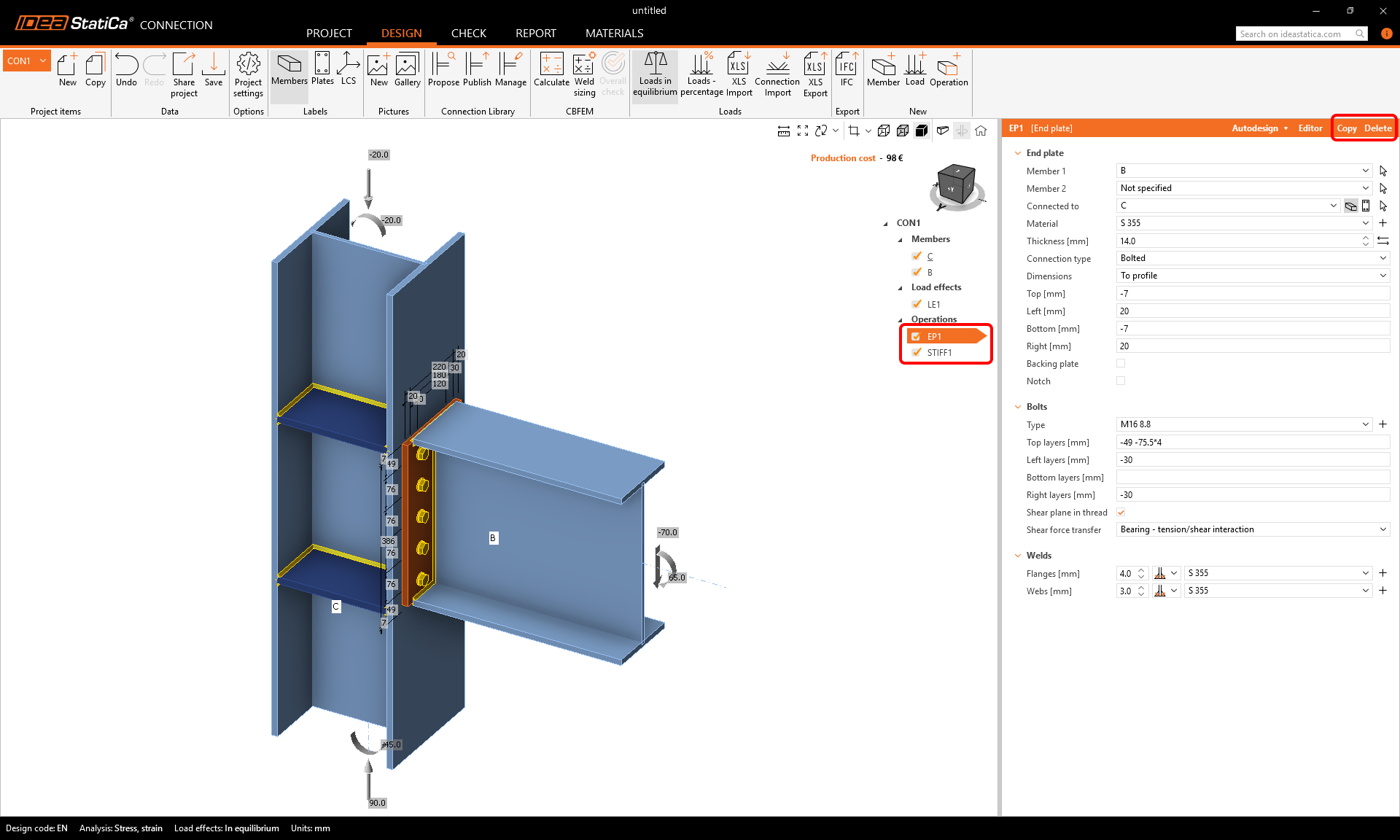

Vervolgens kun je elke productiebewerking afzonderlijk bewerken en verwijderen om een andere verbindingsopbouw te krijgen. Je kunt ook altijd een nieuwe productiebewerking toevoegen.
2 Verkrijgen van resultaten en normcontroles

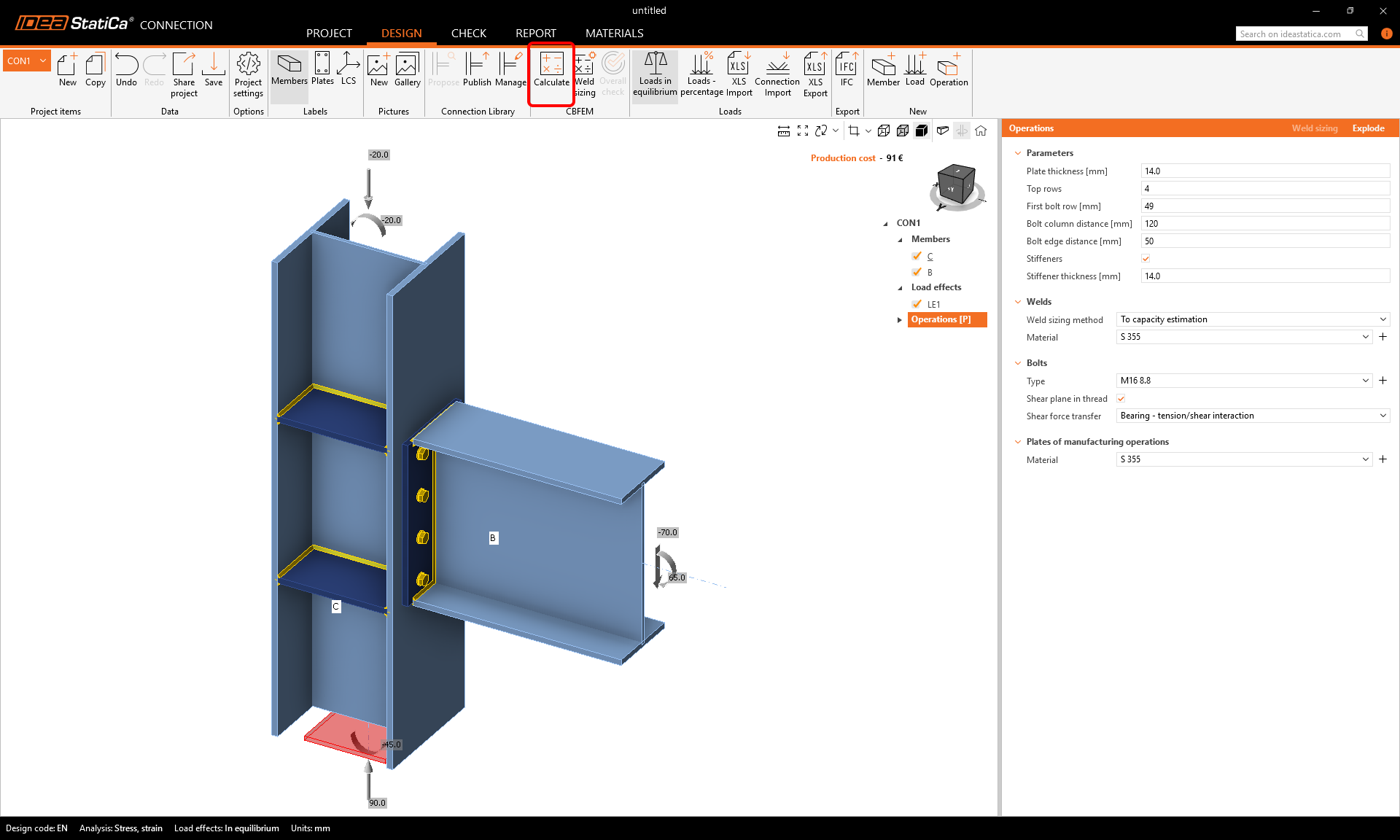

Om de berekening en de codecontrole te starten, druk je op Berekenen op het bovenste lint.

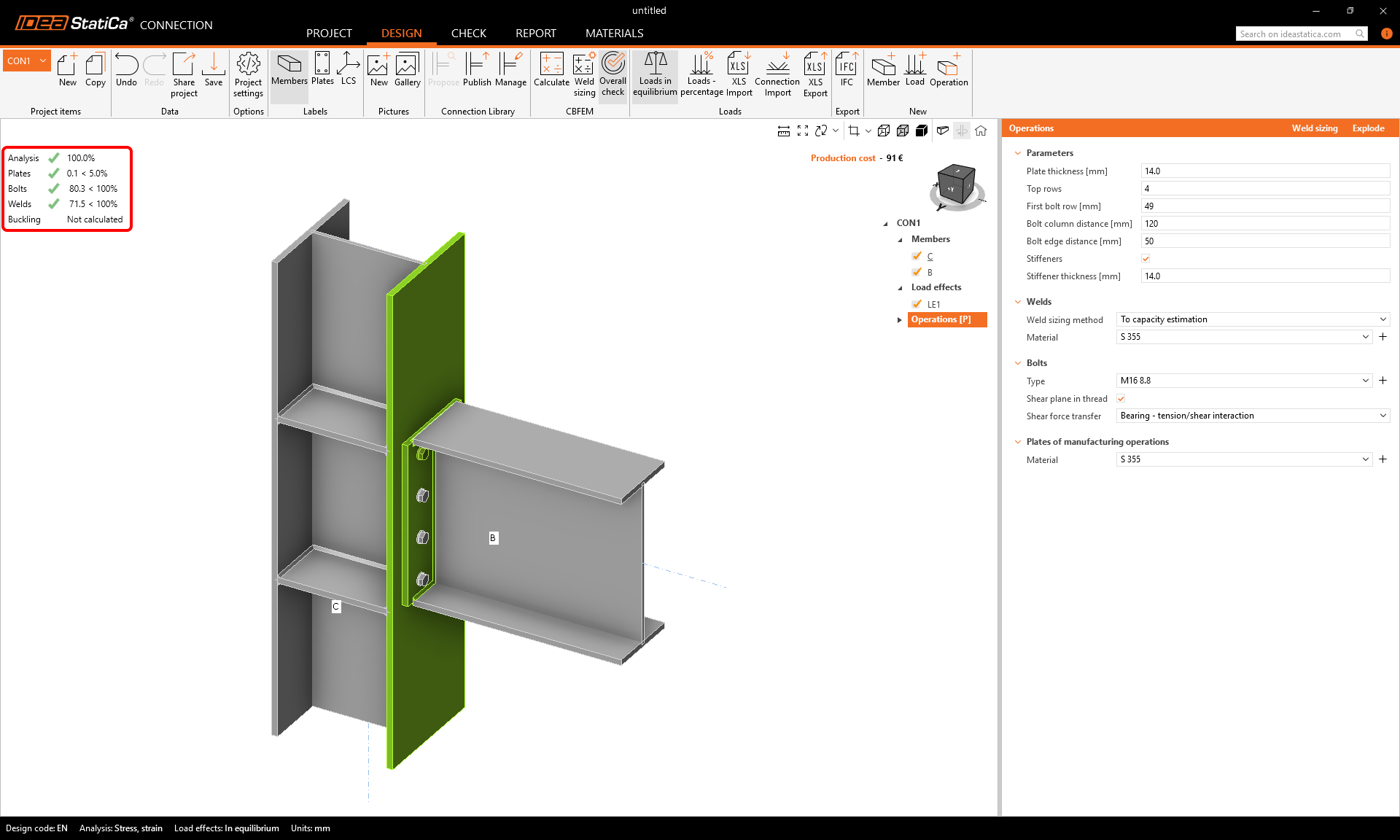

Je ziet onmiddellijk de algemene resultaten met het gebruiksniveau van elk componenttype (grijs voor gebruik onder 60%, groen voor 60-95%, oranje voor 95-100% en rood voor gebruik boven 100%, d.w.z. voor falende componenten).

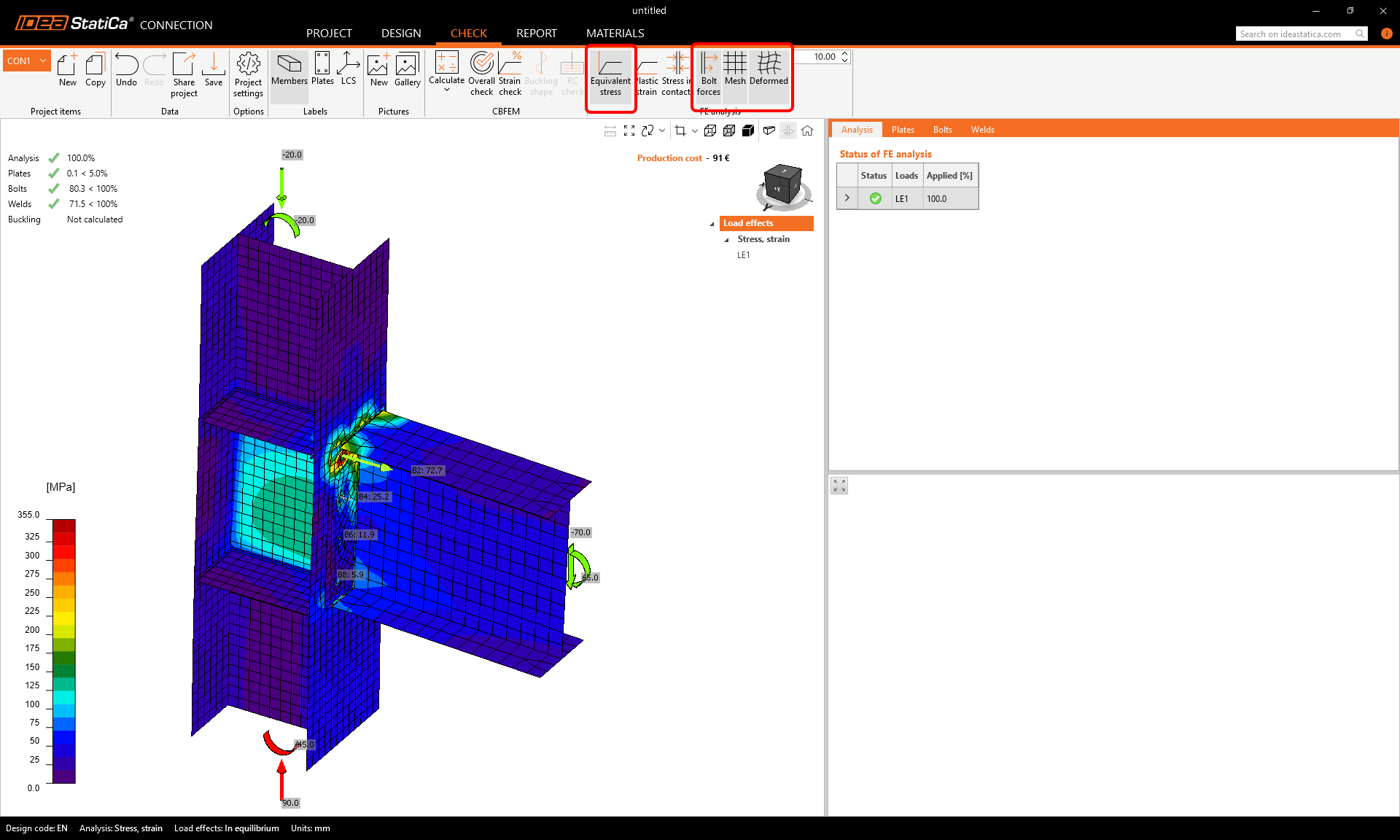

Ga naar het tabblad Controle (Check) om de gedetailleerde resultaten te bekijken. Je kunt de resultaten van de spanning-rekanalyse bekijken en het gedrag van de verbinding observeren. Selecteer Equivalente spanning en vervolgens Mesh-weergave , Vervorming, en Boutkrachten (trekkrachten in bouten).
Wanneer je de kopplaat selecteert in de 3D-scène, verschijnt het tabblad Platen. De plaat wordt gemarkeerd in het tabblad en weergegeven in een 2D-scherm onder de tabel.

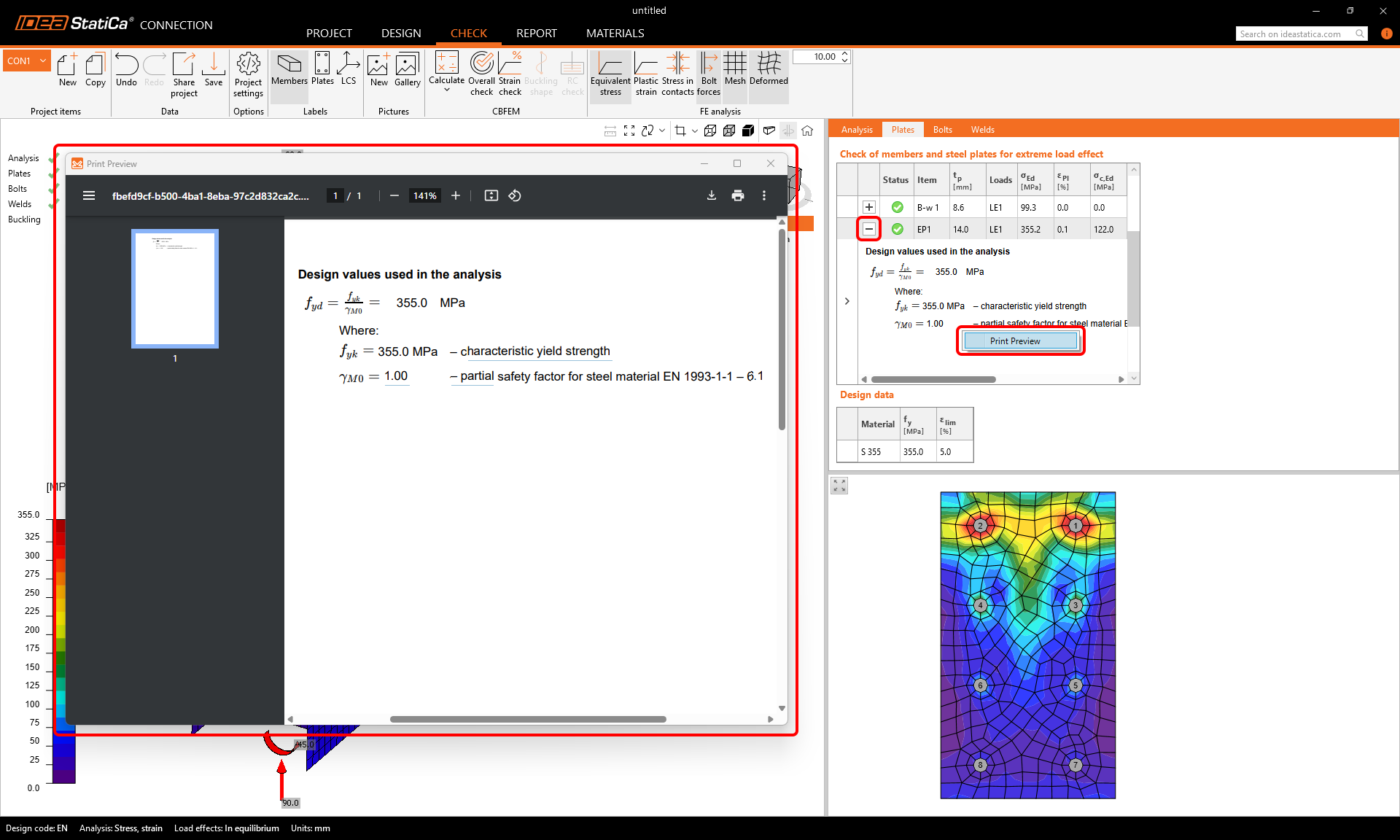

Naast het aflezen van de belangrijkste resultaten in de gemarkeerde rij in het tabblad, kun je op de"+ knop" klikken om de vergelijkingen voor de normcontrole te openen. Vergroot de vergelijkingen met Afdrukvoorbeeld door met de rechtermuisknop te klikken.

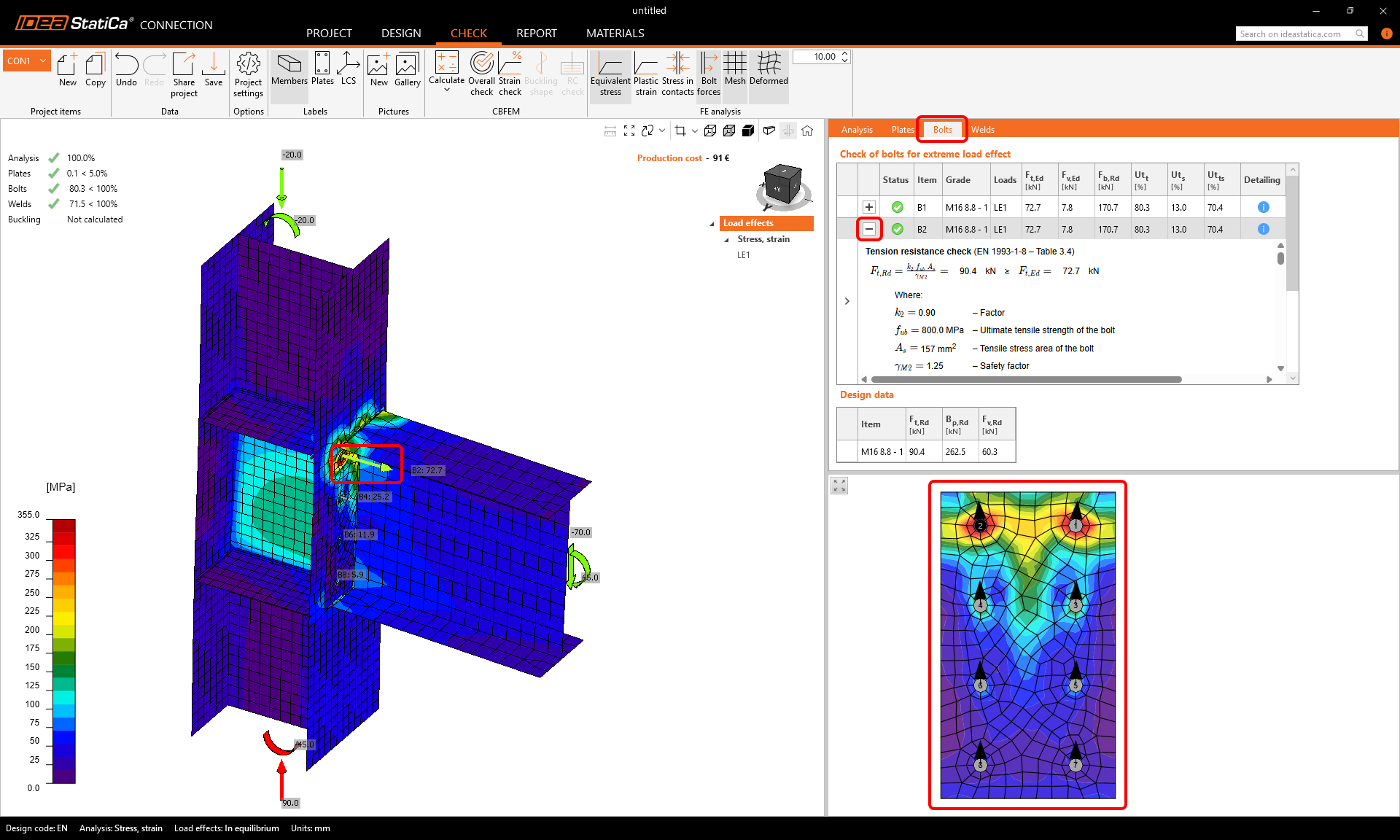

Als je in het 3D-venster op een bout of een boutkracht klikt, wordt ook het tabblad Bouten getoond. Je kunt de richtingen van dwarskrachten in bouten zien in het 2D-scherm onder de tabel en de vergelijkingen doorlezen via de "+ "-knop.

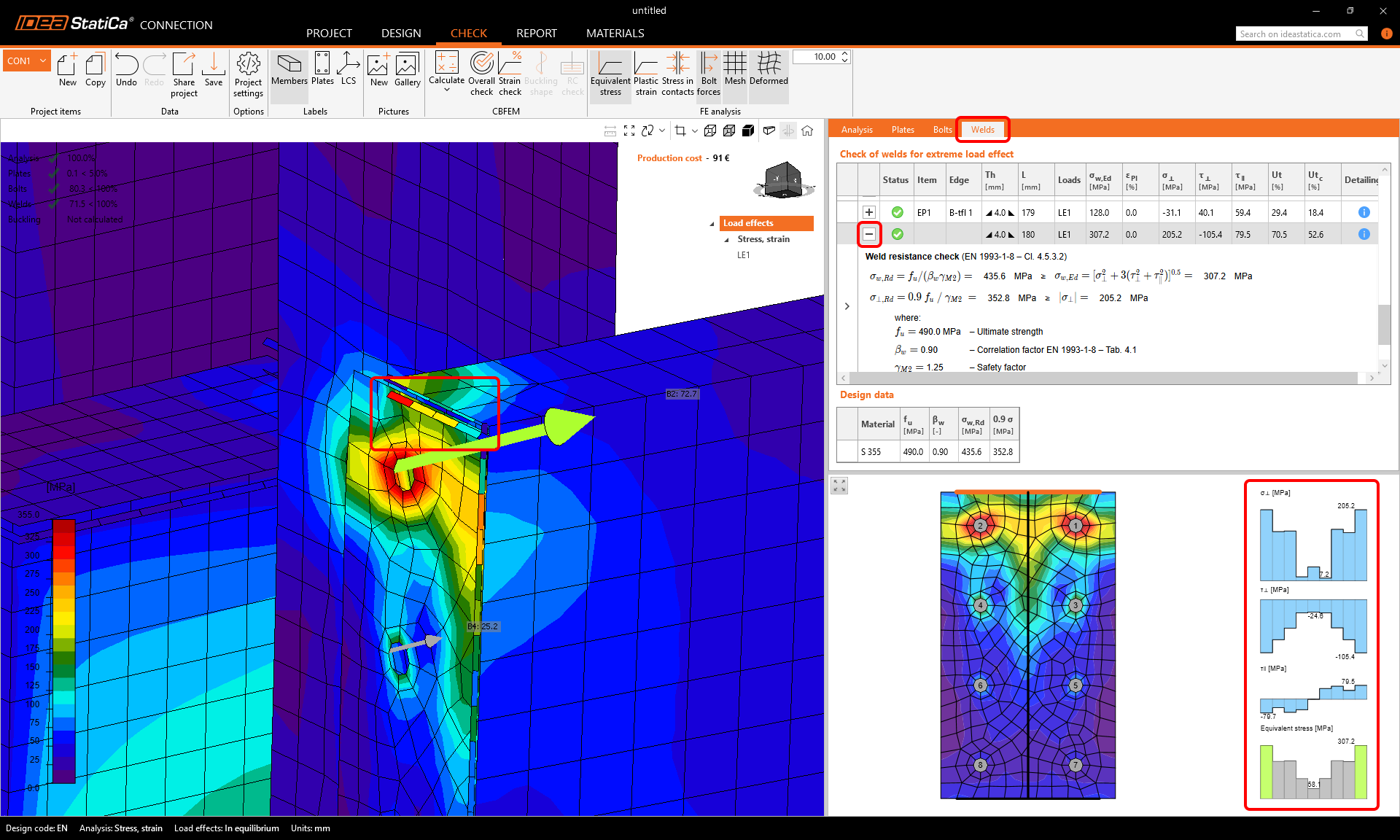

Dezelfde logica werkt voor lassen in het tabblad Lassen. Lassen hebben hun eigen Mesh-elementen en zodra ze geselecteerd zijn, worden de spanningsdiagrammen weergegeven in het 2D-scherm onder het tabblad. Ook hier kunnen de vergelijkingen voor de normtoetsing bekeken worden met de "+ -knop".
3 Het rapport afdrukken
Als het ontwerp en de normtoetsing klaar zijn, kun je het rapport afdrukken op het tabblad Rapport . Het rapport is volledig aanpasbaar. Je kunt bijvoorbeeld de vergelijkingen voor elk componenttype toevoegen door het pictogram Formules te selecteren, evenals de materialenlijst. Eenmaal ingesteld, klik je op de knop Genereren .

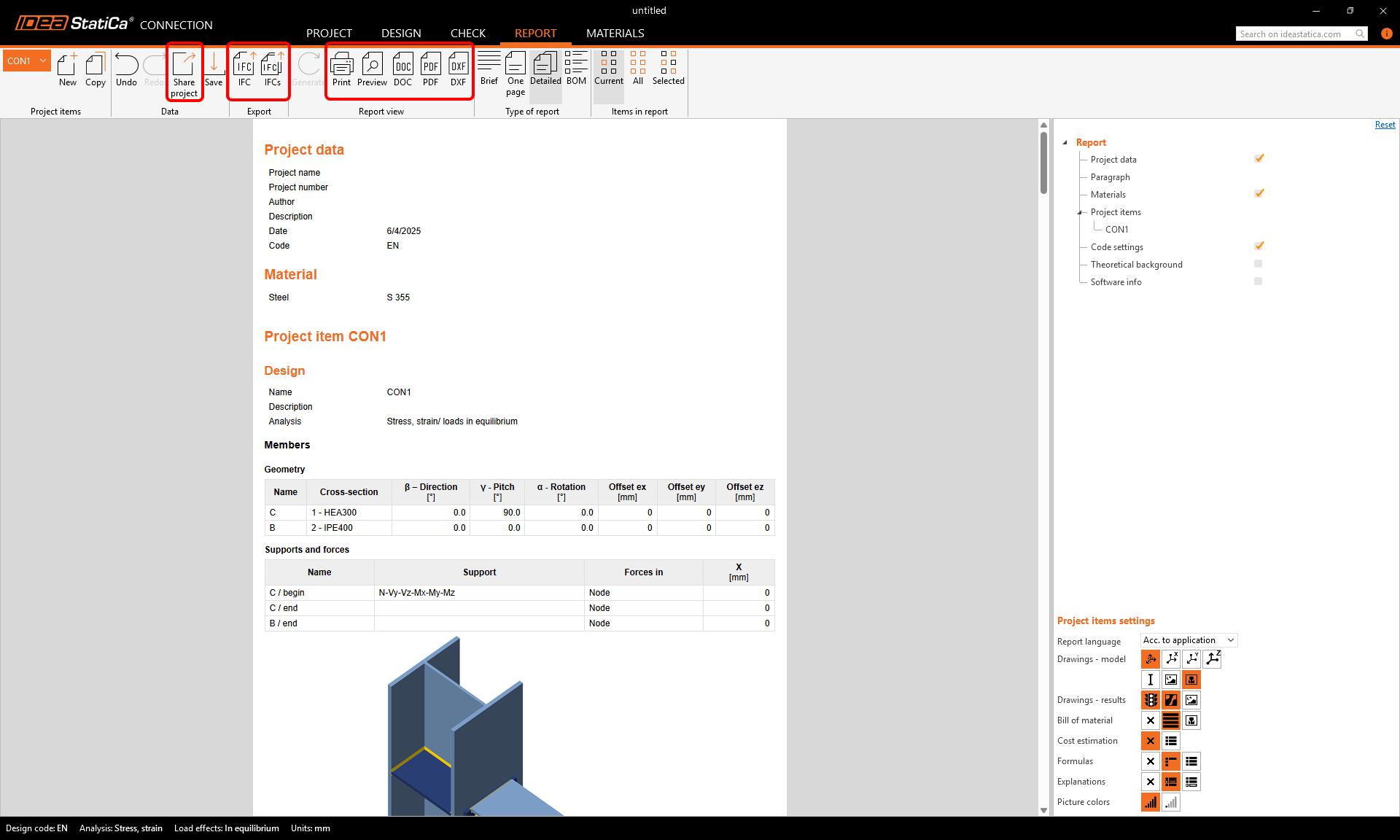

Het rapport wordt gegenereerd en u kunt het opslaan in PDF of DOC (Microsoft Word) formaat of het meteen afdrukken. Je kunt ook een 3D IFC-model exporteren, 2D tekeningen van platen door op de DXF-knop te drukken, en het verbindingsmodel delen in de online Viewer (daar kun je ook een 3D DWG-bestand exporteren).
Ga naar het tabblad Project om de koptekst van het rapport te bewerken.

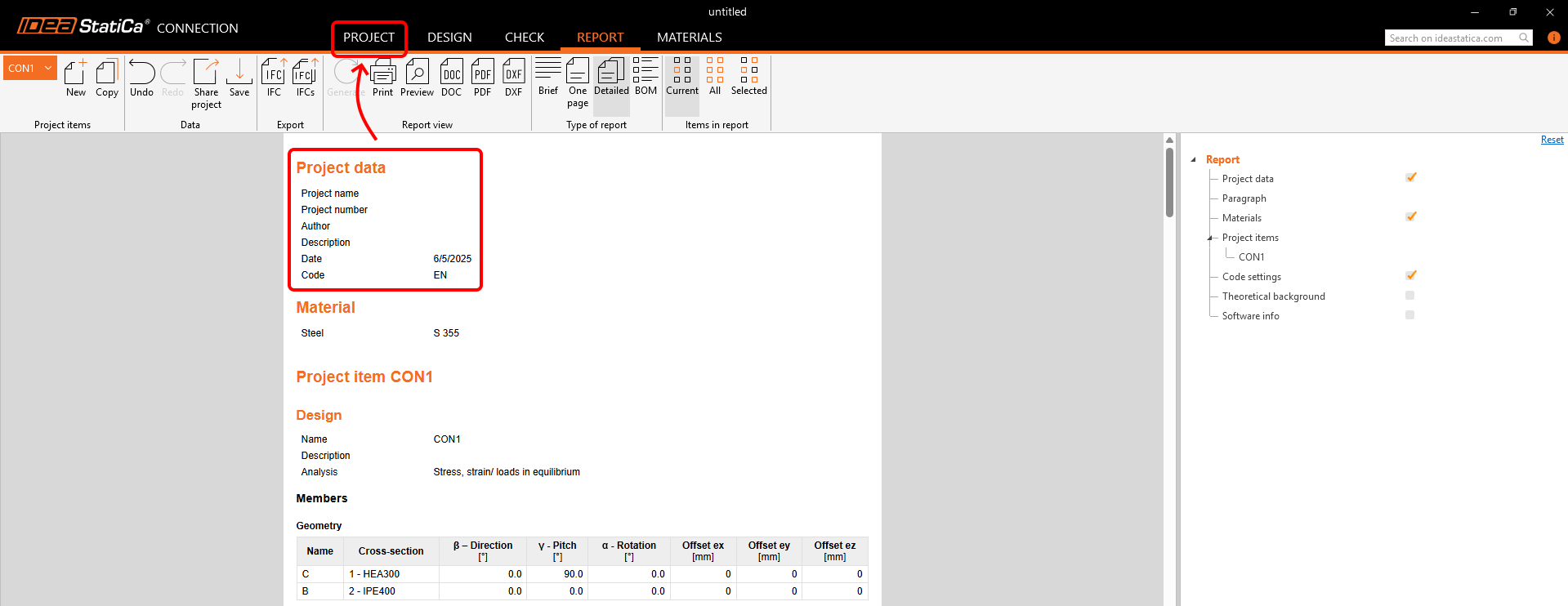

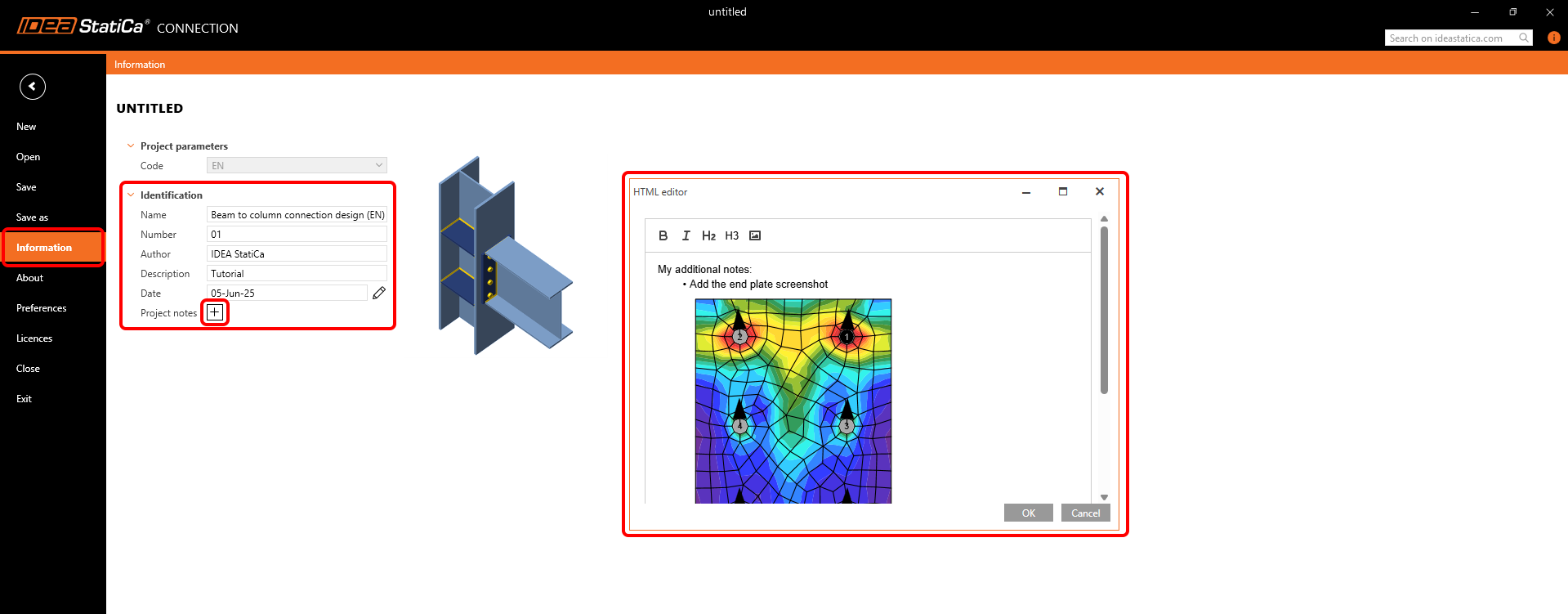

Hier kun je de projectnaam, het projectnummer, de auteur, de beschrijving, de datum en de geschreven aantekeningen met afbeeldingen toevoegen voor elk projectitem (CON1) of voor alle projectitems tegelijk.
Genereer het rapport vervolgens opnieuw, vergeet niet je project op te slaan en je bent klaar!
