Verankering in een vlakke betonpoer kan gemodelleerd en gecontroleerd worden in IDEA StatiCa Connection. Soms kan het nuttig of noodzakelijk zijn om de betonpoer te wapenen. Helaas is deze mogelijkheid niet beschikbaar in Connection.
Met de ontwikkeling van 3D Detail (BETA), gericht op verankering in betonpoeren en analyse van zowel de verankeringselementen als de betonpoer zelf, hebben we echter een oplossing. Bovendien wordt er een directe link gelegd tussen onze applicaties Connection en Detail.
Gebruikers van Connection die verankeringen ontwerpen volgens Eurocode kunnen hun model met één druk op de knop importeren van Connection naar het geavanceerde 3D Detail (BETA).
Hoe werkt het?
- Importeren is alleen toegestaan voor verankering. Als het model geen betonpoer bevat, is de knop Exporteer naar Detail uitgeschakeld.
- Het model in Connection moet worden berekend. Als er geen resultaten beschikbaar zijn, wordt het exportpictogram uitgeschakeld met de tooltip: "Resultaten niet beschikbaar, bereken eerst het model".
- Als het verankeringsmodel is berekend, wordt de importeerknop ingeschakeld.
Hoe exporteer je jouw verankering van Connection naar Detail?
Maak eerst een model van verankering in Connection volgens Eurocode en klik op de knop Bereken.
Als er resultaten zijn, is exporteren ingeschakeld. Door op de knop "Detail" in het lint te klikken, verschijnt er een dialoogvenster waarin wordt gevraagd naar de locatie en de naam van het nieuw aangemaakte Detailbestand.
Na een succesvolle export wordt het project in Detail aangemaakt. De geometrie van de betonpoer en de voetplaat, de positie en eigenschappen van ankers en de belasting worden automatisch overgebracht naar Detail. De oppervlakteondersteuning aan de onderkant van de betonpoer wordt automatisch aangemaakt.
Het lastigste deel van dit proces is het importeren van de last. Voor elk berekend lasteffect in Connection worden automatisch het bijbehorende belastinggeval en de ULS-combinatie aangemaakt in Detail.
- De voetplaat wordt belast door krachten in lassen die worden gemodelleerd als een Groep van krachten.
- Ankers worden onafhankelijk van de voetplaat gemodelleerd en belast en ze worden axiaal belast door puntlasten. Het anker brengt alleen druk en spanning over. Afschuiving wordt overgebracht door wrijving tussen de betonpoer en de voetplaat.

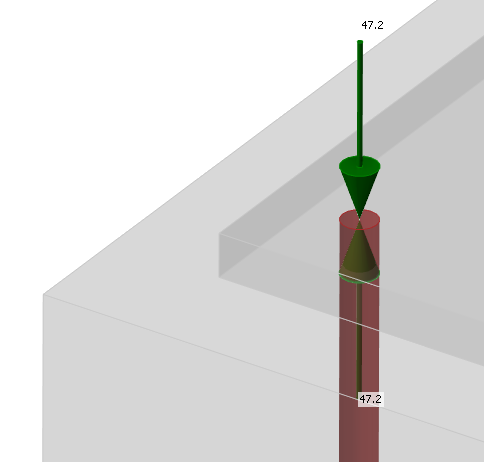

Wanneer het model wordt geïmporteerd vanuit Connection app, worden de laadimpulsen automatisch aangemaakt. De belasting van ankers wordt in de scène weergegeven door een dubbel aantal pijlen in tegengestelde richting.
- De ene pijl vertegenwoordigt de trekkracht die alleen op de bovenkant van het anker werkt.
- De andere pijl vertegenwoordigt de drukkracht die op de voetplaat werkt.

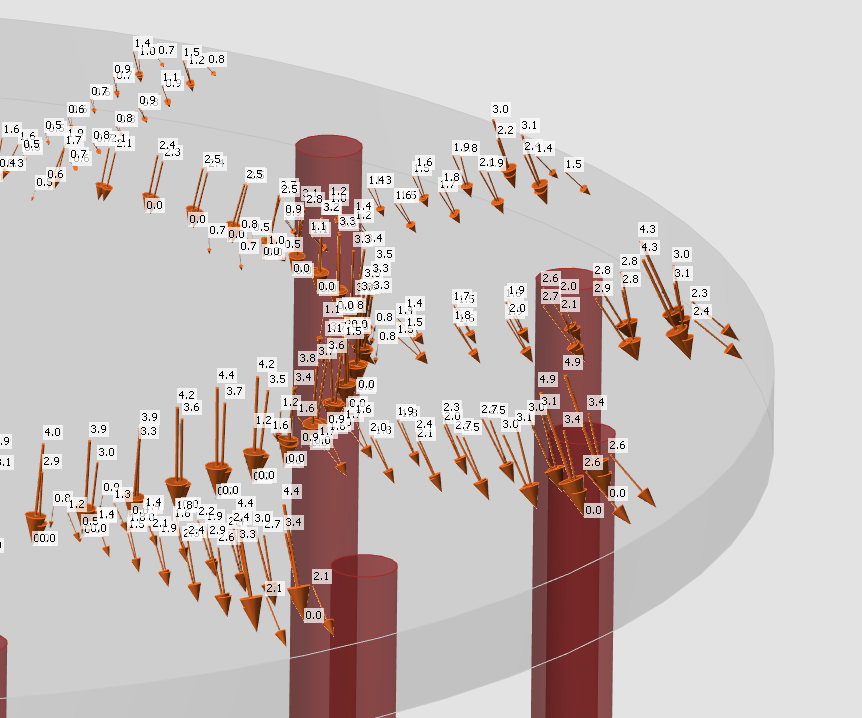

Voor de belasting van de bodemplaat zelf wordt de ingevoerde belasting voorgesteld door een groep krachten die de spanningen in lassen tussen de bodemplaat en stalen staven in het verbindingsmodel volgen.
De laatste stap is het toevoegen van wapening en het berekenen van het model.
Meer over 3D Detail als oplossing voor verankering in beton is te vinden in dit aparte release note artikel.
Opmerking: Codecontroles in het 3D Detail zijn momenteel alleen voor de Eurocode (EN).
Uitgebracht in IDEA StatiCa versie 24.0.
