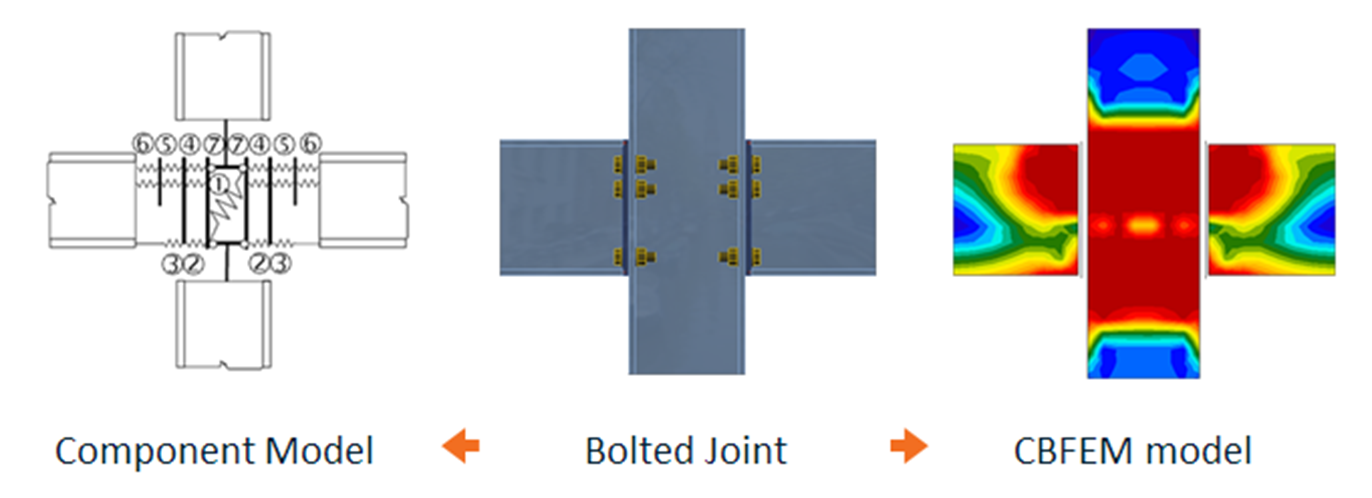

De controle van de verbinding in een standaardmethode op basis van onderdelen en in de CBFEM-methode die in IDEA StatiCa Connection wordt gebruikt, is gebaseerd op de controle van alle onderdelen van de verbinding - de componenten. De onderdelen kunnen bouten, ankers, lassen, doorsneden en platen, beton aan de voet zijn. De controle zelf bestaat uit twee stappen:
- De krachten in elk onderdeel van de verbinding worden berekend
- Elk onderdeel wordt gecontroleerd aan de hand van de vergelijkingen met normen
Ad 1 – Berekening van de krachten
De op onderdelen gebaseerde methode maakt het gedrag van elk onderdeel eenvoudiger en het is geen algemene methode. IDEA StatiCa Connection gebruikt het meest nauwkeurige model door gebruik te maken van de methode van eindige elementen. Krachten worden berekend zonder vereenvoudigde aannames en de andere effecten zoals de interactie van de onderdelen, binding etc. worden ook berekend. Niets wordt verwaarloosd.
Ad 2 – Controles

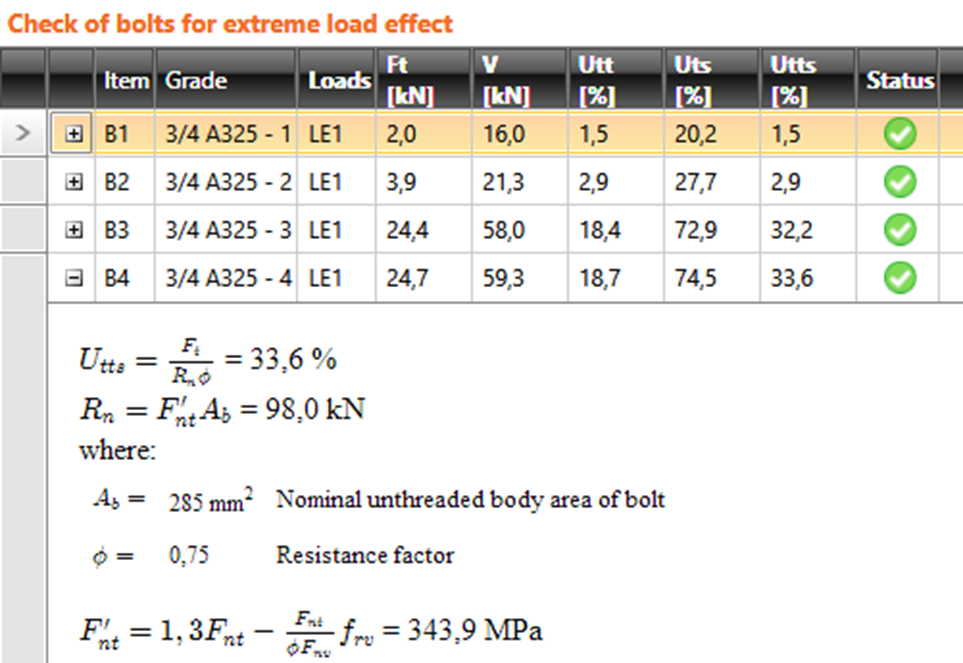

De controles worden uitgevoerd voor de berekende krachten met dezelfde vergelijkingen als in de norm in alle methoden. De gebruikte vergelijkingen voor de bouten, ankers, lassen en het beton aan de voet zijn opgenomen in de app en kunnen worden herzien.
De platen worden in IDEA StatiCa Connection nog nauwkeuriger berekend. Daarom controleert de app alleen de vloeisterkte en de grens van de plastische rek.
