De lasten op elke knoop in het constructiemodel moeten in evenwicht zijn. Eventuele onevenwichtige krachten worden opgevangen door steunpunten. Het wordt aanbevolen om een belastingcombinatie te gebruiken in plaats van een omhullende met interne krachten.
Elke knoop van het 3D FEM-model moet in evenwicht zijn. De evenwichtsvereiste is correct, maar niet noodzakelijk voor het ontwerp van eenvoudige verbindingen. Eén element van de verbinding is altijd "dragend" en de andere zijn verbonden. Als alleen de verbinding van verbonden elementen wordt gecontroleerd, is het niet nodig om het evenwicht te bewaren. Er zijn dus twee manieren beschikbaar om lasten in te voeren:
- Versimpeld - bij deze modus wordt het dragende element ondersteund (doorgaande ligger aan beide zijden) en wordt de last niet gedefinieerd op het element.
- Expert (exact met evenwichtscontrole) - het dragende element wordt aan één kant ondersteund, de lasten worden op alle elementen toegepast en het evenwicht moet worden gevonden.
De modus kan worden aangepast in de werkbalk Lasten in evenwicht.
Het verschil tussen de modi wordt getoond in het volgende voorbeeld van een T-verbinding. De ligger wordt belast door het eindbuigmoment van 41 kNm. Er is ook een samendrukkende normaalkracht van 100 kN in de kolom. In het geval van versimpelde modus wordt geen rekening gehouden met de normaalkracht omdat de kolom aan beide uiteinden wordt ondersteund. Het programma toont alleen het effect van het buigend moment van de ligger. Effecten van de normaalkracht worden alleen geanalyseerd in de volledige modus en worden getoond in de resultaten.

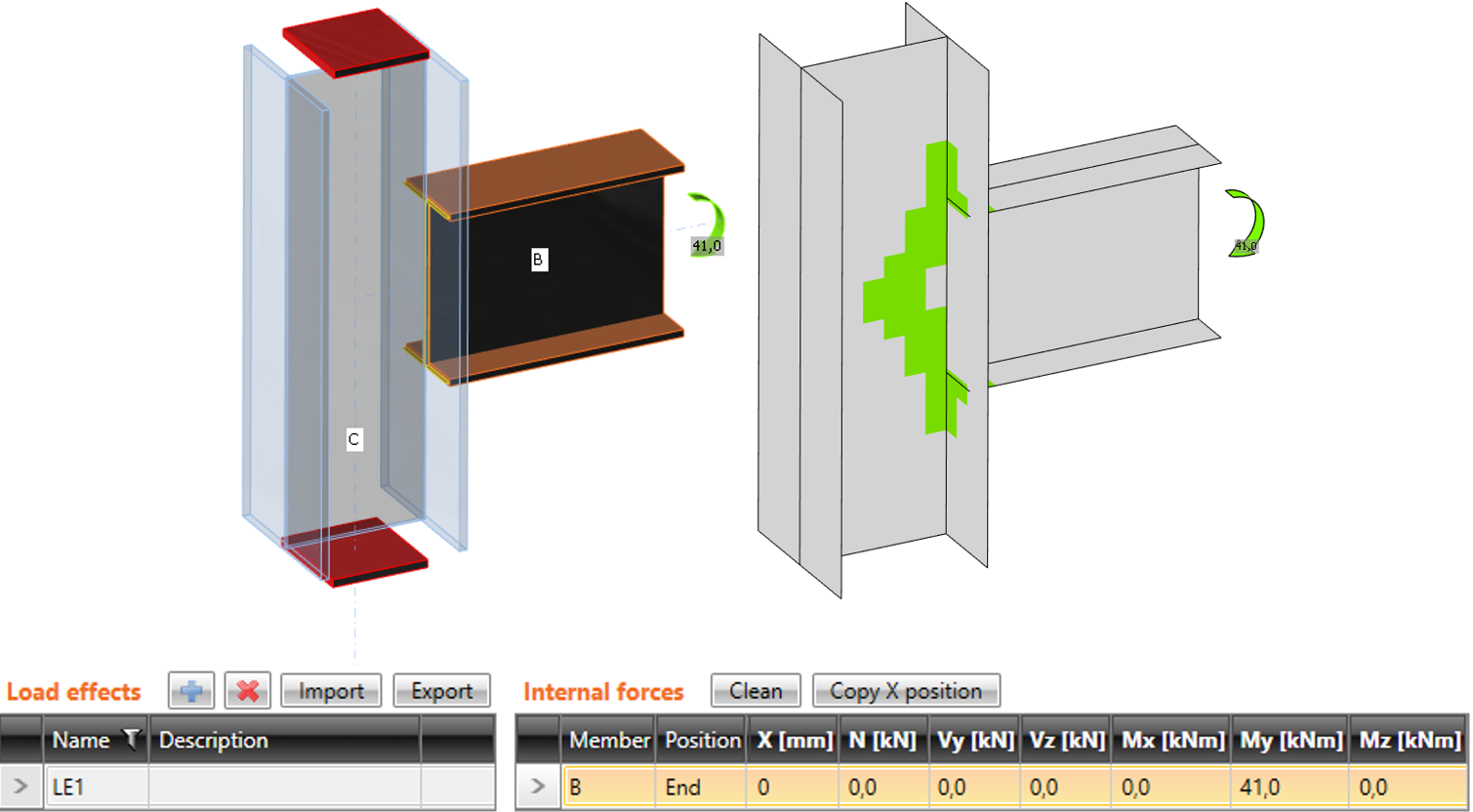

Versimpelde invoer: er wordt GEEN rekening gehouden met de normaalkracht in de kolom

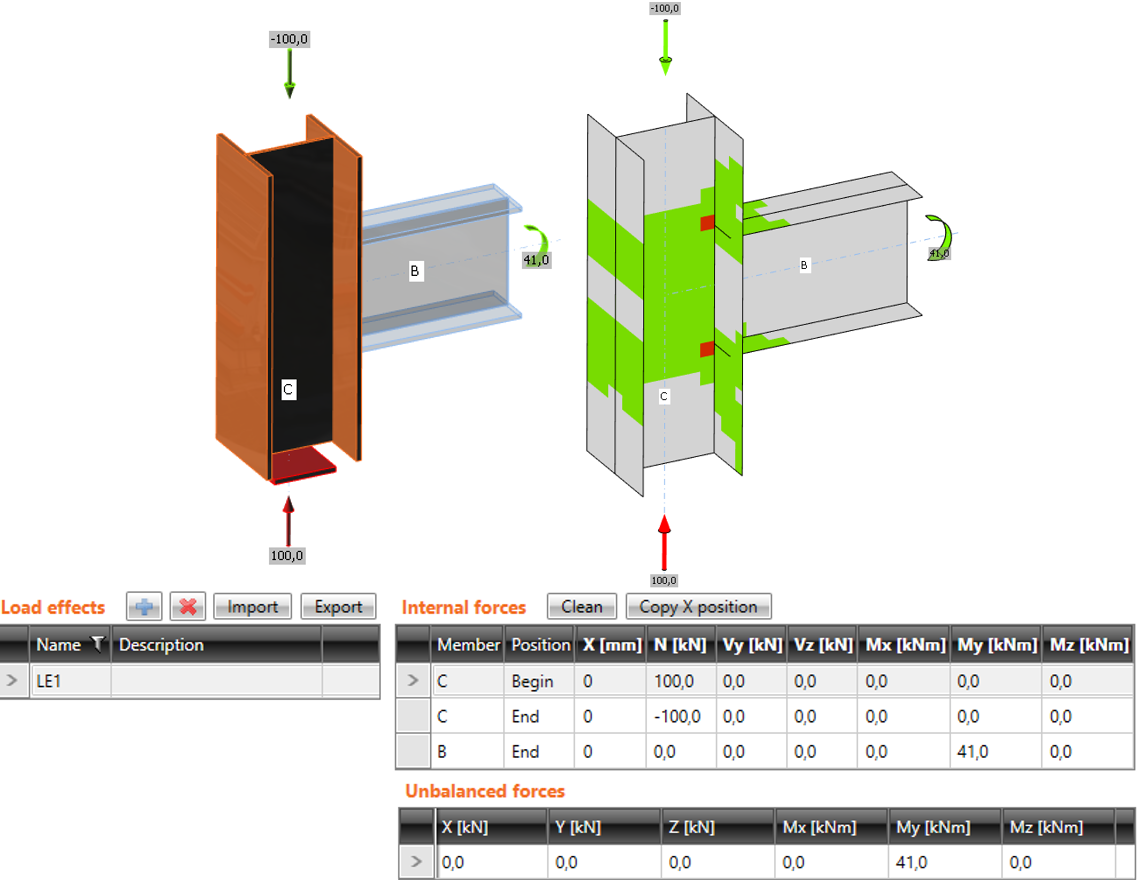

Expert invoer: er wordt rekening gehouden met de normaalkracht in de kolom
De versimpelde methode is eenvoudiger voor de gebruiker, maar kan alleen gebruikt worden als de gebruiker geïnteresseerd is in het bestuderen van verbindingsitems en niet het gedrag van de hele verbinding.
In gevallen waar het dragende element zwaar wordt belast en dicht bij zijn grenscapaciteit zit, is de expert modus met alle interne krachten in de verbinding noodzakelijk.
