IDEA StatiCa is een hulpmiddel voor het oplossen van complexe 3D opgaven en is volledig geverifieerd voor verankeringen in betonblokken. Deze oplossing maakt het mogelijk om ontwerpen uit te voeren zonder oversimplificaties en biedt controles op basis van de Ultimate Limit State (ULS). Samen met IDEA Connection voor verificatie van verankeringen bieden we een uitgebreid pakket voor iedereen die te maken heeft met staal-betonverbindingen.
Verbeterde overdracht van afschuiving, verbeterde resultaten en vereenvoudigde integratie tussen IDEA StatiCa Connection en IDEA StatiCa Detail, samen met de verificaties, betekent dat de oplossing nu volledig in staat is om echte, praktische voorbeelden van elk soort verankering te verwerken.
Wat zijn enkele belangrijke verbeteringen ten opzichte van de BETA-versie?

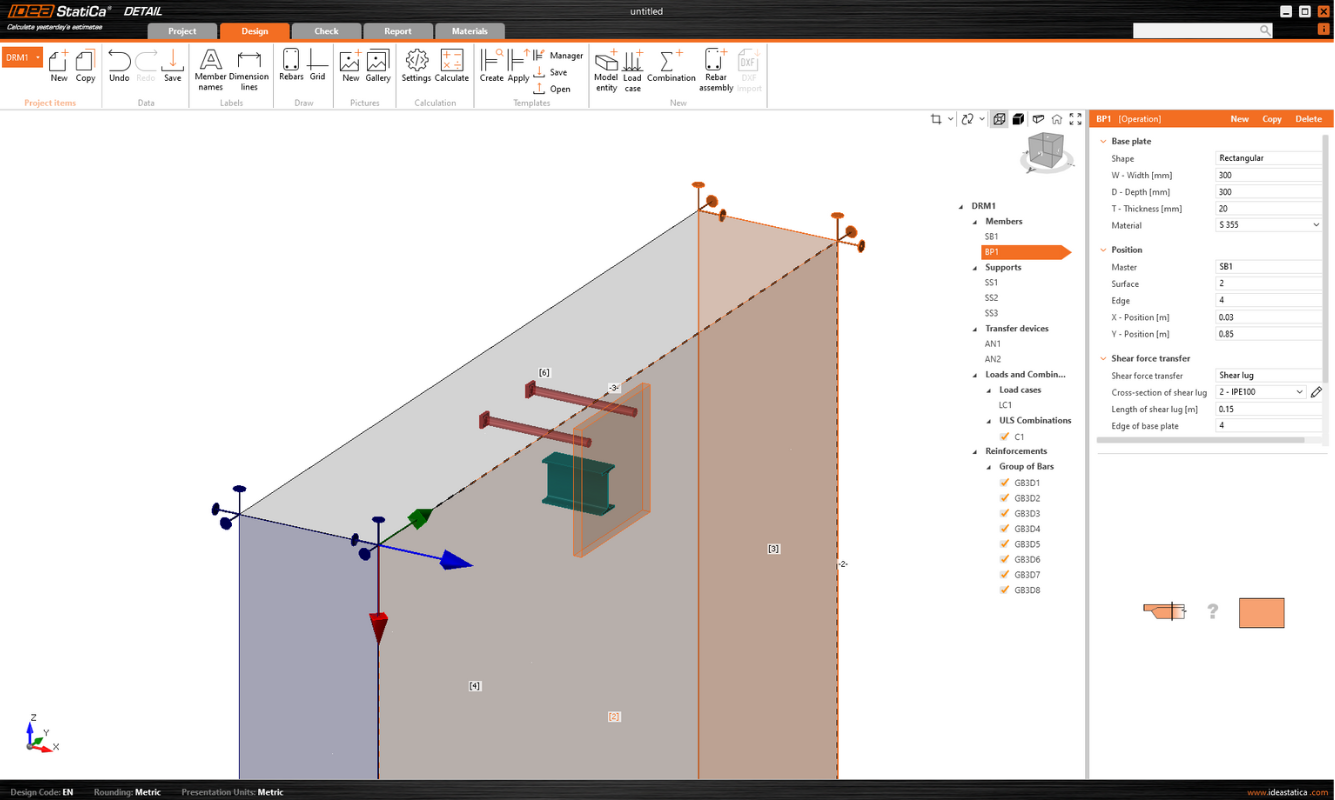

- Dwarskrachtoverbrenging: Fundamentele entiteiten die het algemene ontwerp van alle soorten verankeringen mogelijk maken (Ankers, Kluft of door Wrijving). Alle typen komen overeen met de opties in IDEA StatiCa Connection, waardoor het importeren soepel verloopt. Lees de aparte release note gewijd aan afschuifkracht verankeringen.

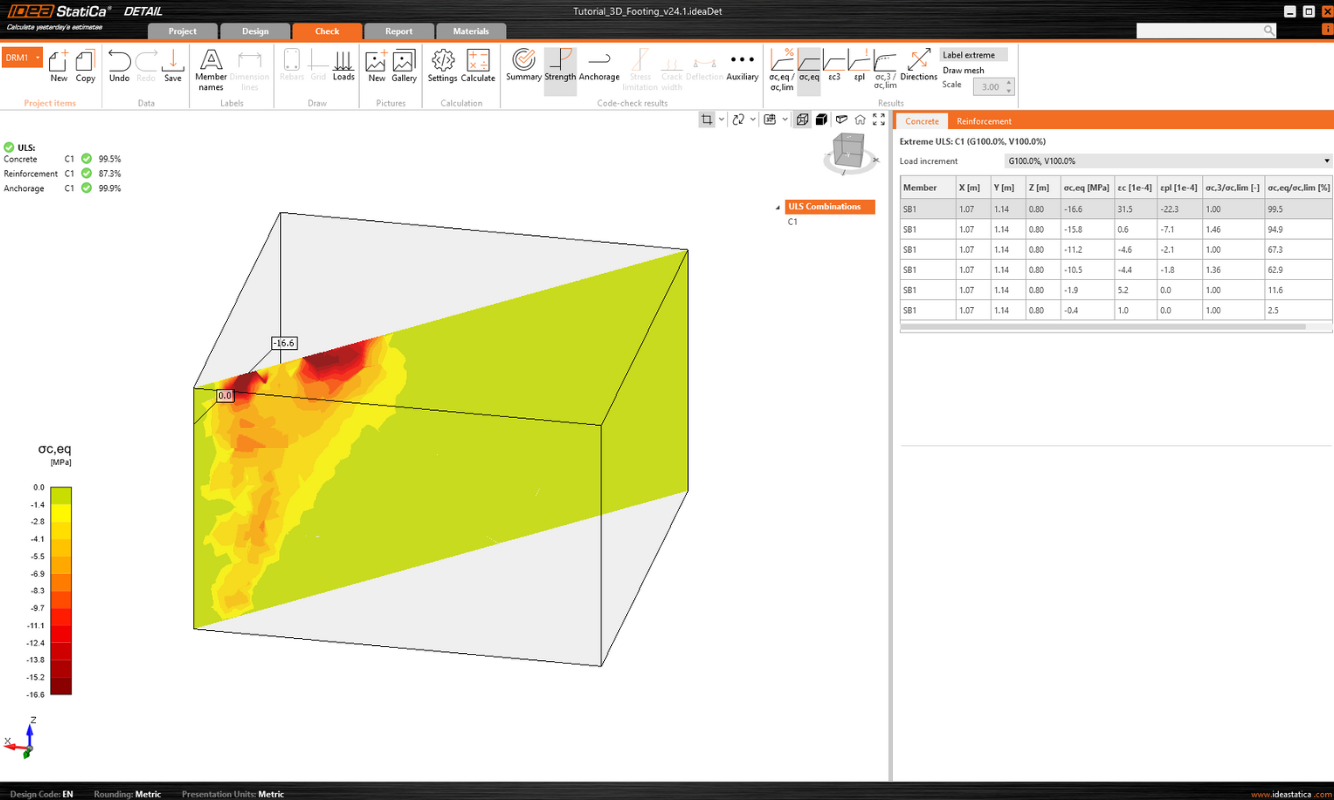

- Resultaat snede: Als onderdeel van de verbeteringen voor een beter begrip van de resultaten, biedt Detail de mogelijkheid om het werkelijke gedrag van de constructie te zien. Lees de aparte release note: Verbetering van de interpretatie van resultaten
- Volledige export: Inclusief alle informatie over de verbinding. Lees de aparte release note: Importeren van verankeringen van Verbinding naar Detail
- Rastervlak: Er is een nieuw raster om te helpen bij de identificatie van oppervlakken tijdens het modelleren. Lees de aparte release note: Verbetering van de modellering - Rasters en eigen gewicht
- Eigen gewicht: Nieuw belastingstype; eigen gewicht. Het wordt automatisch berekend op basis van de afmetingen en het geselecteerde materiaal.
Uitgebreide functiebeschrijving van 3D Detail.
Opmerking: Momenteel alleen voor Eurocode (EN).
Bekende beperkingen voor Detail 3D
Omdat Detail een tool is dat het oordeel van ingenieurs niet kan vervangen, is een goed begrip van de functies, voordelen en beperkingen noodzakelijk. Lees de beperkingen waarmee rekening moet worden gehouden:
- De oplossing is alleen geschikt voor gewapend beton.
- De toepassing biedt UGT-controles volgens EN.
- In Detail wordt slechts één betonblok ondersteund.
- In Detail worden de ankers alleen gecontroleerd op treksterkte. Het is noodzakelijk om Connection te gebruiken voor afschuif- en interactiecontroles.
Voor een volledige lijst van beperkingen met verdere uitleg, zie het artikel: Bekende beperkingen voor 3D Detail
Verificaties
We benadrukken nogmaals dat hoewel Detail 3D een algemene oplossing is voor het modelleren van elk detail, we voorbeelden stap voor stap verifiëren. De huidige focus ligt vooral op het verifiëren van functionaliteiten met betrekking tot verankering. Zie het overzicht van mogelijke use cases en plannen voor verdere ontwikkeling hieronder:
| Use-case | Functionaliteit gereed | Verificatie voorzien | Verificatie in versie |
| Voetstukken van stalen kolommen | JA | JA | 24.1.0 |
| Algemene verankeringen van stalen elementen (balken, schoren, hijsogen enz.) | JA | JA | 24.1.0 |
| Algemeen gebruik van detail 3D voor andere gevallen (Paalkop) | JA | NEE | in ontwikkeling |
| Wanden | NEE | NEE | in ontwikkeling |
We werken 3D Detail voortdurend bij en voegen nieuwe verificaties toe, waarbij we de functionaliteit en de aannames verifiëren. Lees voor een beter begrip van de methode de uitgebreide Theoretische achtergrond, die de belangrijkste aannames, een beschrijving van het materiaalmodel en meer bevat.
Vrijgegeven in IDEA StatiCa versie 24.1
