Hoe de coëfficiënten rinf en rsup worden meegenomen bij BGT-controles

BGT-controles in IDEA StatiCa houden automatisch rekening met de invloed van de coëfficiënten r_inf en r_sup zoals gedefinieerd in EN 1992-1-1; 5.10.9 (1) voor voorspanningseffecten. Het is daarom niet nodig om deze effecten mee te nemen in combinatiefactoren in de Beam applicatie of in software van derden die wordt gebruikt voor import.

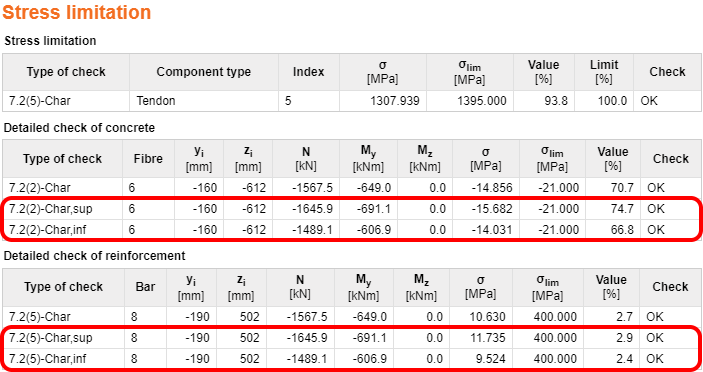

In de volgende figuur zijn de resultaten in de RCS applicatie te zien, waarbij de supremum- en infimumeffecten zijn gemarkeerd.

Wat gebeurt er als we de coëfficiënten in combinaties gebruiken? Laten we daar eens naar kijken.

Beam

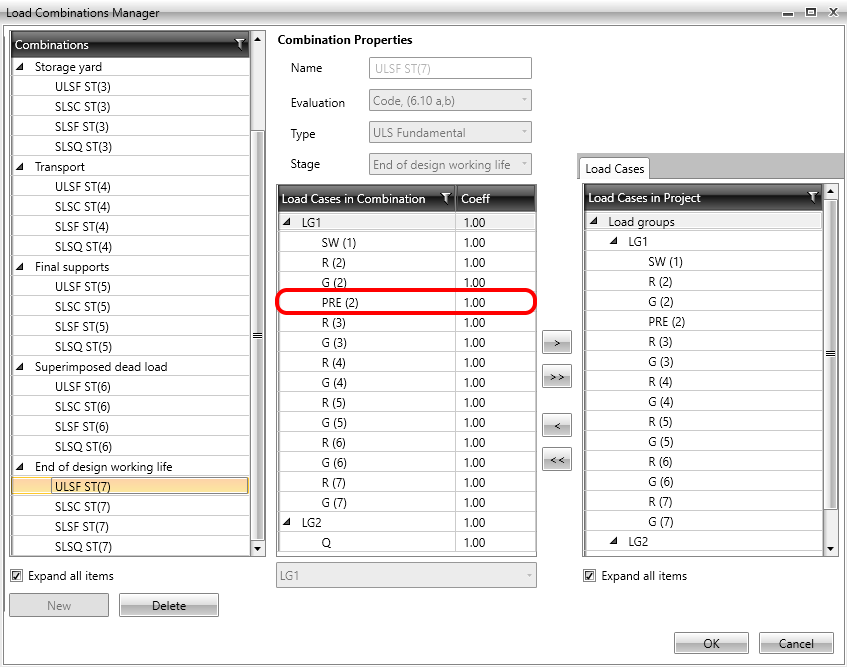

De combinatiefactor die door de gebruiker is gedefinieerd voor de voorspanningsbelastingscombinatie in de Beam applicatie wordt alleen meegenomen voor de weergegeven diagrammen van inwendige krachten. De coëfficiënt heeft geen invloed op de spanning in de spanelementen en de inwendige krachten die worden gebruikt voor de normtoetsing (zoals hierboven weergegeven).

Met andere woorden, voor normtoetsing worden de effecten van voorspanning bepaald door de oppervlakte van het spanelement en de beginspanning. De combinatiefactor voor normtoetsing is altijd gelijk aan één.

BIM - import

In combinaties van het globale model moeten de coëfficiënten van belastingscombinaties met voorspanning gelijk zijn aan 1,0. De coëfficiënten r_sup en r_inf worden toegepast zoals hierboven beschreven.

Hoe de waarde van de coëfficiënten beïnvloeden?

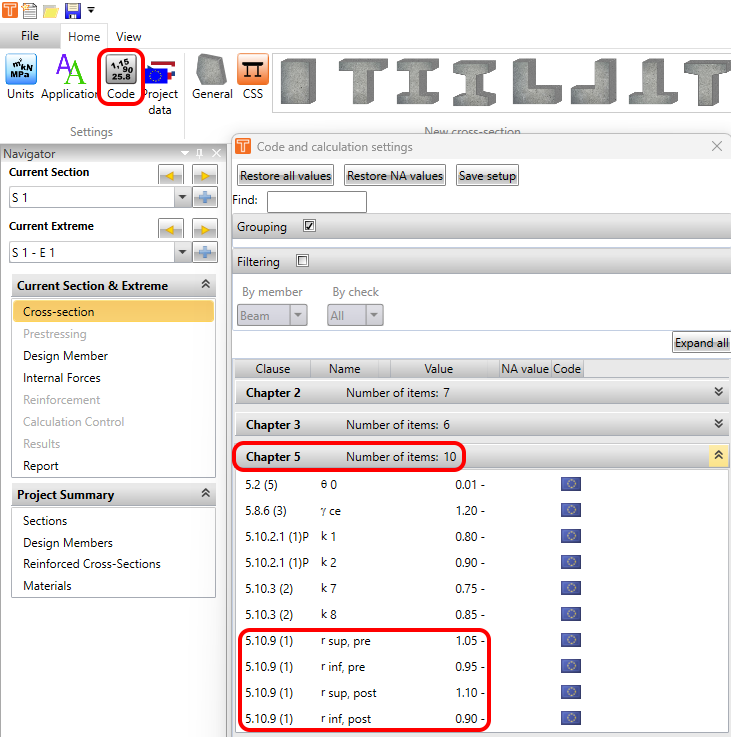

De coëfficiënten worden bepaald door de norm. U kunt de waarde beïnvloeden door de nationale bijlage te wijzigen of de waarde aan te passen in de Norm- en berekeningsinstellingen in de RCS applicatie.

• Lees meer over norminstellingen in Norm- en berekeningsinstellingen in RCS
