Bouten

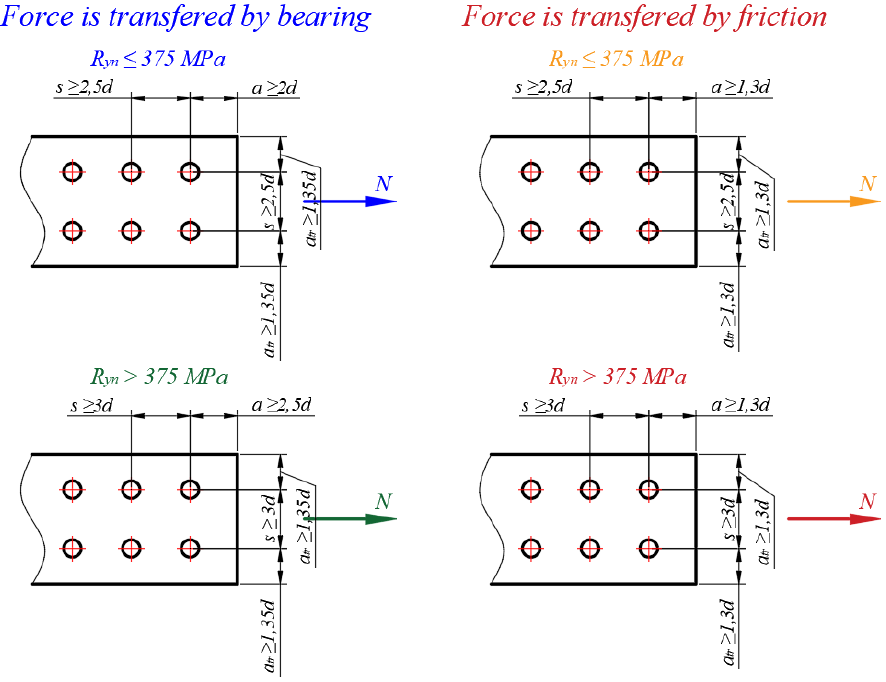

Minimale hartafstand en minimale randafstand worden gecontroleerd volgens SP 16, Tabel 40.
Minimale hartafstand is 2,5 · d voor staal met Ryn ≤ 375 MPa en 3 · d anders.
Minimale randafstand is 2 · d voor staal met Ryn ≤ 375 MPa en 2,5 · d anders in de richting van de afschuivingsbelasting. Minimale randafstand is 1,35 · d in de richting loodrecht op de afschuivingsbelasting. Minimale randafstanden kunnen onder bepaalde omstandigheden kleiner zijn, zoals gespecificeerd in SP 16, Tabel 40. Als aan deze voorwaarden is voldaan, kan de gebruiker de detailleringscontrole deactiveren. De controle van bouten op drukspanning mag dan echter niet worden uitgevoerd.
Voorgespannen bouten
Minimale hartafstand en minimale randafstand worden gecontroleerd volgens SP 16, Tabel 40.
Minimale hartafstand is 2,5 · d voor staal met Ryn ≤ 375 MPa en 3 · d anders.
Minimale randafstand is 1,3 · d.
Ankers
De onderlinge afstand tussen ankers moet groter zijn dan zes maal de ankerdiameter. Deze waarde is afhankelijk van het ankertype en kan worden aangepast in de Norminstellingen.
Minimale randafstand van de plaat volgt de regels voor bouten.
Lassen
De detaillering van lassen wordt gecontroleerd volgens SP 16, Art. 14.1.7. De maximale hoeklasmaat, kf,max, moet kleiner zijn dan 1,2 · tmin, waarbij tmin de dikte is van de dunste verbonden plaat. De minimale hoeklasmaat, kf,min, wordt gecontroleerd volgens SP 16, Tabel 38. Dikte tmax is de dikste van de te lassen platen.
- Voor \(t_{min} < 0.6 \cdot t_{max}\) – kf,min = tmin voor eenzijdige hoeklas en \( k_{f,min} = t_{min} / \sqrt{2} \) voor tweezijdige hoeklas
- Voor \(t_{min} \ge 0.6 \cdot t_{max}\) – kf,min wordt geselecteerd uit de onderstaande tabel
