Aangezien IDEA StatiCa RCS zijn eigen specifieke kenmerken heeft bij het invoeren van inputs voor samengestelde doorsneden, moeten de interne krachten opnieuw worden berekend als de interne krachten uit Midas Civil worden ingevoerd.

1 Midas Civil

Geometrie

Het gaat om een elementenmodel met overspanning van 10 m dat wordt voorgespannen en belast door drie permanente belastinggevallen die deel uitmaken van de afzonderlijke bouwfasen.

Het model bestaat uit vier fasen. In het stadium Bekisting wordt de balk ondersteund door een niet-lineaire veer die alleen in de compressie werkt. In het stadium Voorspanning wordt een model eerst voorgespannen en daarna wordt de bekisting verwijderd. In het stadium Storten van de druklaag wordt de plaat gegoten. Het einde van de levensduur van het ontwerp wordt geschat op 100 jaar vanwege de brugligger.

De interne krachten voor handmatige invoer in IDEA StatiCa RCS zijn afkomstig van Element 5 en Knooppunt 7. Dat betekent vanuit het midden van de balk.

De interne krachten voor elk deel van de snede en alle bouwfasen zijn afkomstig uit Midas Civil. De tabel met ingetypte waarden voor knooppunt 7 en element 5 staat hieronder.

2 Nieuw project

Start IDEA StatiCa (download de nieuwste versie) en selecteer de RCS-app. Maak een nieuw project en stel de code voor bruggen EN 1992-2-2008-07 in. Selecteer het Voorgespannen ontwerp van de doorsnede.

3 Doorsnede

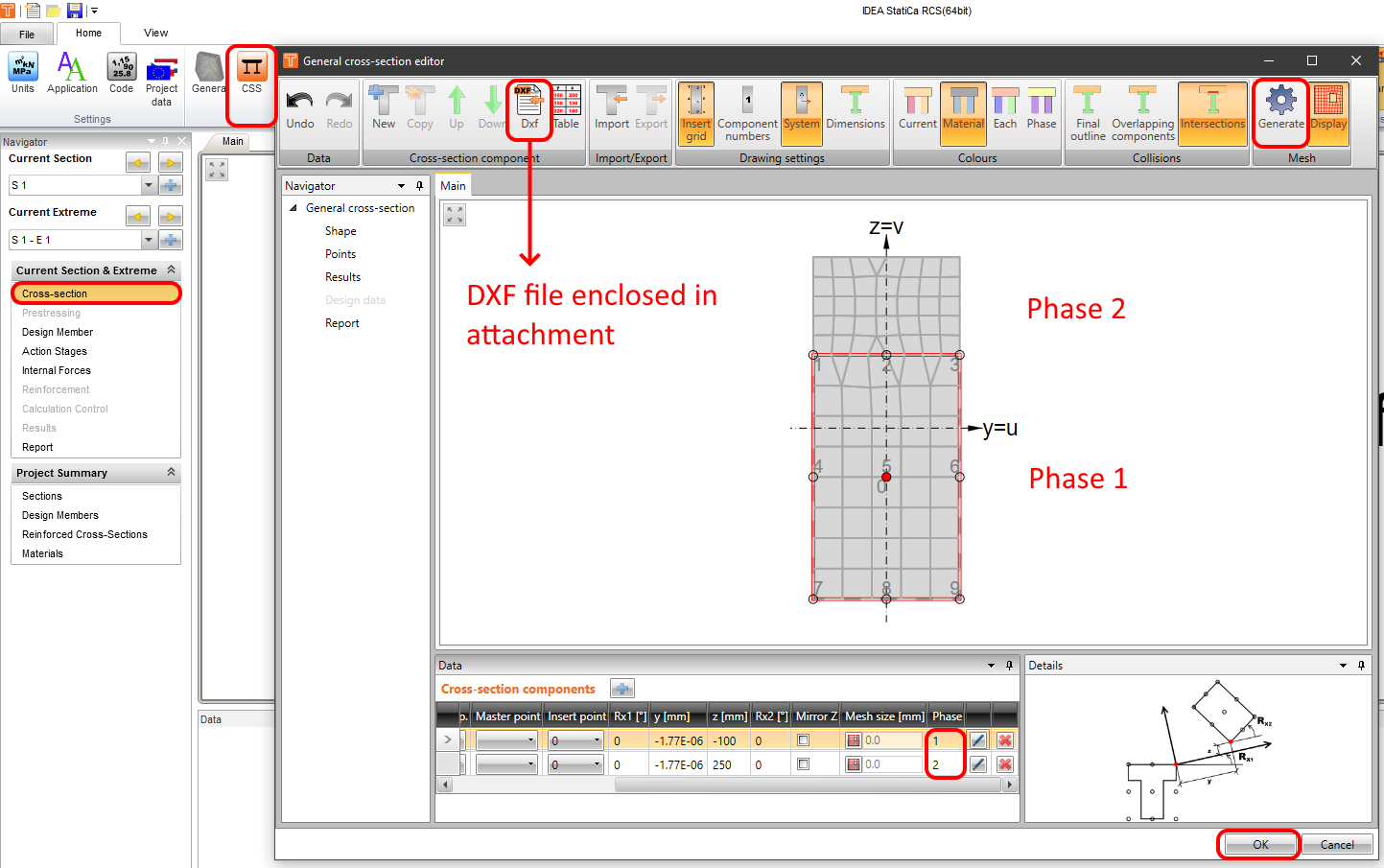

De samengestelde doorsnede wordt geëxporteerd uit het DXF-bestand in de bijlage. Het is belangrijk om Fase 1 en Fase 2 te creëren om de doorsnede in twee delen te scheiden.

4 Voorspanning

De instelling van de voorspanning maakt het mogelijk de Voor-/Nagespannen spanelementen te plaatsen. Plaats een Voorgespannen spanelement op 250 mm van het zwaartepunt van de hele doorsnede.

In Midas Civil is een gelijkwaardig spanelement ontworpen met een oppervlakte van 600 mm^2. Om dezelfde oppervlakte van het spanelement te krijgen verandert u de materiaaleigenschappen van het spanelement volgens de onderstaande tabel.

5 Element ontwerpen

In Element Ontwerpen is het noodzakelijk de Bouwfasen in te stellen volgens Midas Civil. De bouwfasen komen overeen met de laatste stap in Midas Civil, de eerste stap wordt verwaarloosd.

6 Actiefases

Actiefases zijn het belangrijkst voor het correct invoeren van interne krachten uit software van derden, zoals Midas Civil. Het is belangrijk om op te merken dat de interne krachten uit Midas Civil gerelateerd zijn aan elk deel van de doorsnede (Zie de tabel in hoofdstuk Midas Civil). In RCS is het mogelijk om interne krachten in te voeren in de Gehele of Huidige doorsnede(1). Laten we uitleggen wat elke optie betekent.

De herberekende interne krachten moeten geplaatst worden als de optie Gehele is ingeschakeld.

1 Gehele

De interne krachten worden gerelateerd aan het zwaartepunt van de betondoorsnede (zonder de wapening) met de elasticiteitsmodulus bij een leeftijd van 28 dagen. Alle fasen van de doorsnede worden in aanmerking genomen in het geval van een samengestelde doorsnede, ongeacht het feit of deze nu bestaat.

2 Herberekening van interne krachten vanuit software van derden

De interne krachten zijn gerelateerd aan elk onderdeel en moeten worden herberekend naar het zwaartepunt van de hele betondoorsnede. Hieronder wordt de workflow voor alle fasen beschreven:

3 De spanelementspanning in elke fase

De spanningen in het spanelement bij element 5 en knooppunt 7 worden uit de Midas Civil gehaald en in de tabel(3) gezet.

4 Huidige

De interne krachten worden gerelateerd aan het zwaartepunt van de getransformeerde doorsnede bepaald op basis van de huidige fasen van de doorsnede en hun voorspanwapening. In alle fasen van de doorsnede wordt rekening gehouden met een verandering van de elasticiteitsmodulus door veroudering van het beton.

5 Herberekening van interne krachten vanuit software van derden

Als we eerst de interne krachten aan de Gehele doorsnede invoeren en dan overschakelen op Huidige, zien we de berekening van deze interne krachten aan de huidige fase van de getransformeerde doorsnede of de doorsnede met een verschoven zwaartepunt door het voorspanelement. Het zwaartepunt verandert ook van plaats door de veroudering van het beton.

7 Doorsneden

Maak de drie kopieën van extremen en zet de tijd voor elke bouwfase. Met deze instelling kunt u de interne krachten van Actiefases correct invoeren.

8 Interne krachten

De interne krachten worden niet meer herschreven, maar uit de tabel Actiefases gehaald. Stel eerst de Huidige Extreem(1) in die de bouwfase voorstelt. In het algemeen wordt een partiële factor van 1,35 beschouwd voor ULS en permanente belastingen, wat ook de standaardinstelling is in IDEA StatiCa RCS. Voor ons doel kiezen we een factor met een waarde van 1(2). We gebruiken de knop Alle om de interne krachten uit de Actiefases te halen.

Voor de bouwfase Storten van de druklaag verandert u het Huidige Extreem in Fase 60 en voert u dezelfde stappen uit als hierboven.

Voor de bouwfase Einde gebruiksduur verandert u de Huidige Extreem in Fase 36500 en voert u dezelfde stappen uit als hierboven.

9 Resultaten

Voer de analyse van alle extremen uit als u het onderdeel Resultaten verplaatst. Om te controleren of de resultaten correct zijn, kiezen we de laatste bouwfase Einde gebruiksduur en gaan we naar de Spanningsbeperking code-check. We kunnen controleren of de Lineaire elastische spanning dezelfde is als in de Midas Civil.

Onderdeel 1_onder = -5,2 MPa

Onderdeel 1_boven = -2,7 MPa

Onderdeel 2 = -1,7 MPa

Controleer de waarde van de lineaire spanning in element 5 en knooppunt 7 in Midas Civil .

10 Rapport

Tenslotte gaat u naar Rapport voorbeeld/Printen. IDEA StatiCa biedt een volledig aanpasbaar rapport om af te drukken of op te slaan in een bewerkbaar formaat.
