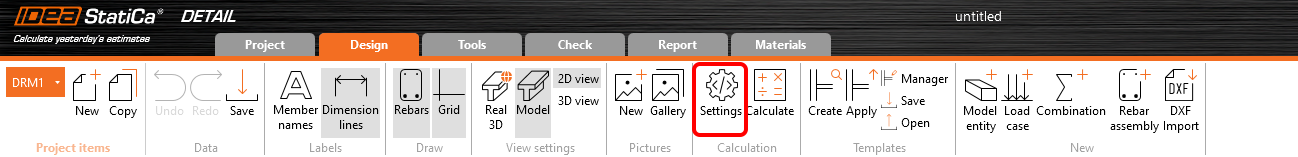

Om de instelling te openen, ga naar Ontwerp -> Instellingen in het bovenste lint.

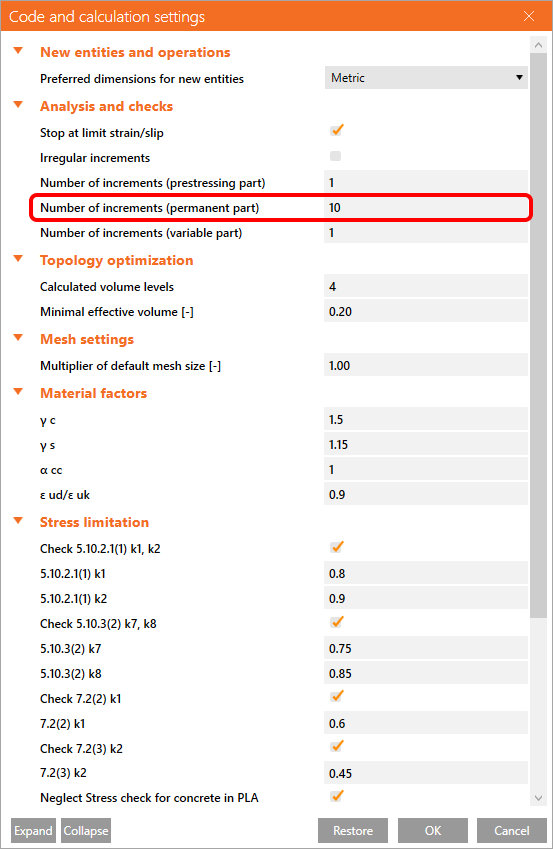

Wanneer u op de knop klikt, verschijnt het venster Norm- en berekeningsinstellingen.
Stop bij grensrek/glijding
Deze optie is standaard ingeschakeld. U kunt meer lezen over de stopgrensscriteria in het volgende artikel.
- Oplossingsmethode en belastingsregelalgoritme
Onregelmatige stappen
Stappen zijn standaard 10%. U kunt het algoritme aanpassen om de berekeningssnelheid te verhogen.
Aantal stappen

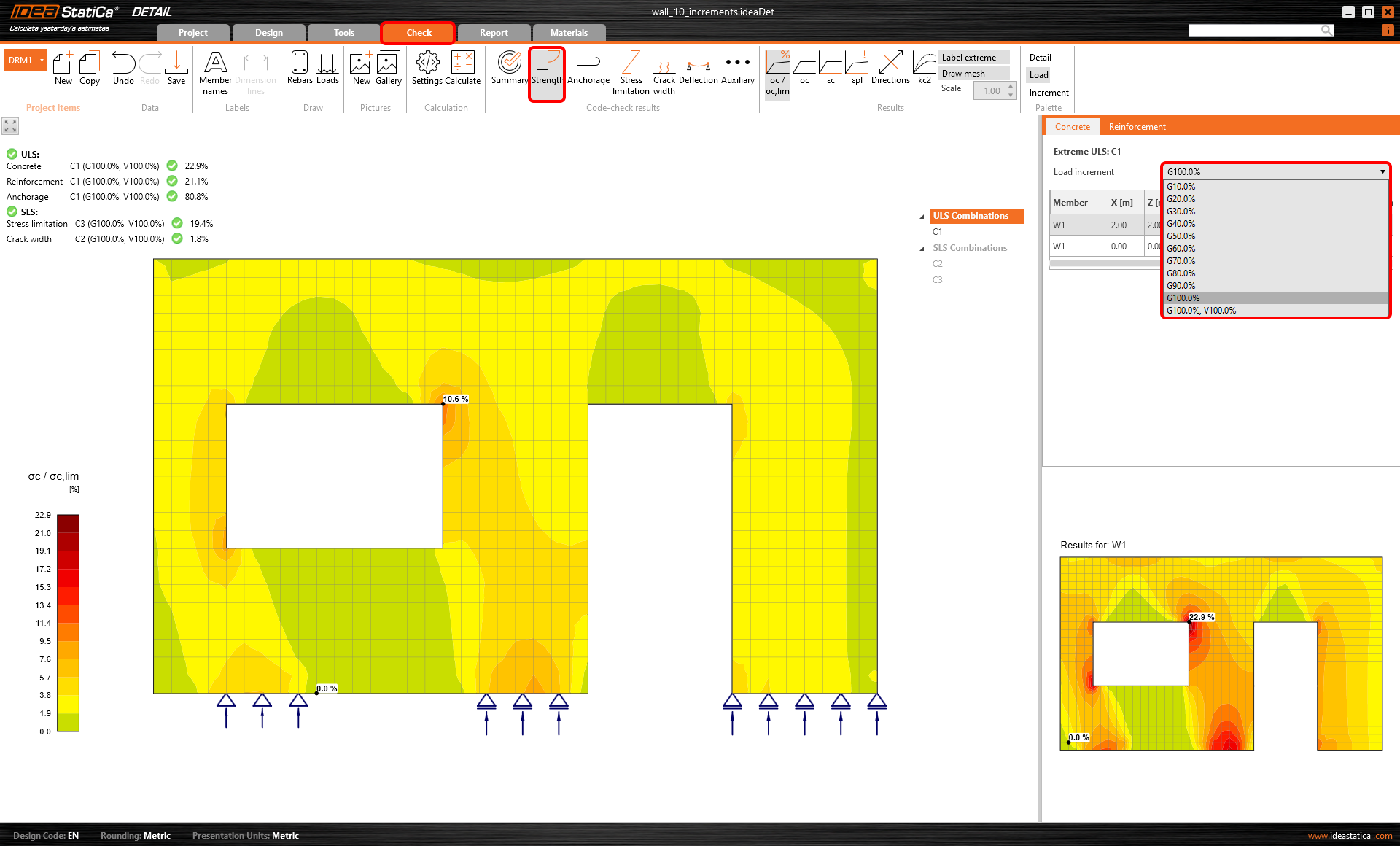

Het programma kan resultaten weergeven voor een ingevoerd aantal stappen van elk belastingstype. In de onderstaande figuur zijn 10 stappen van 10% van de permanente belasting te zien.
Topologie-optimalisatie instellingen
U kunt ook het aantal effectieve volumes en de grootte instellen. Lees de Theoretische achtergrond voor meer informatie over topologie-optimalisatie.
Vermenigvuldiger van standaard mesh-grootte
De standaardwaarde van de vermenigvuldiger is 1,0. Een mesh die met deze vermenigvuldiger is gemaakt, is geverifieerd en aanbevolen voor de normtoetsingen. Om de berekening tijdens optimalisatie te versnellen, is het mogelijk de vermenigvuldiger aan te passen.
De grenswaarden van de vermenigvuldiger zijn 0,5 (fijne mesh) en 5 (grove mesh).
\[ \textsf{\textit{\footnotesize{Fine mesh -> 0.5}}}\]
\[ \textsf{\textit{\footnotesize{Standard mesh -> 1.0}}}\]
\[ \textsf{\textit{\footnotesize{Coarse mesh -> 5.0}}}\]

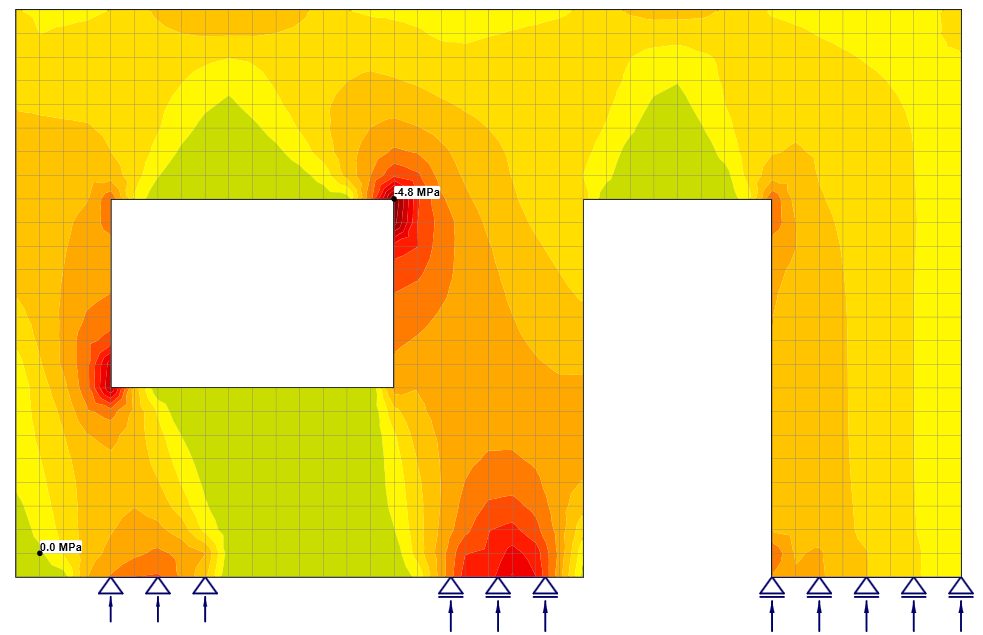

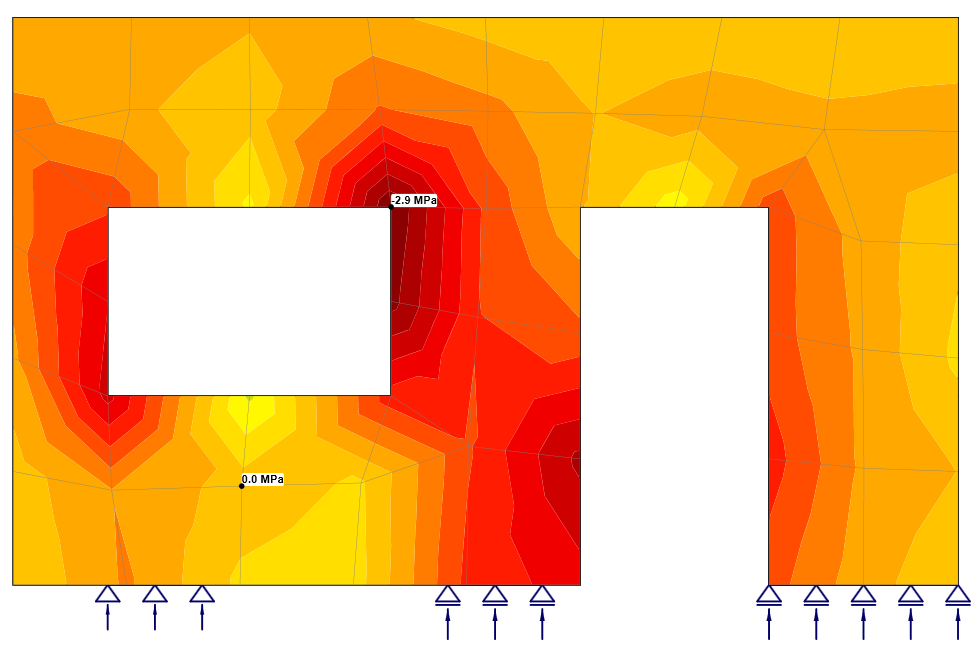

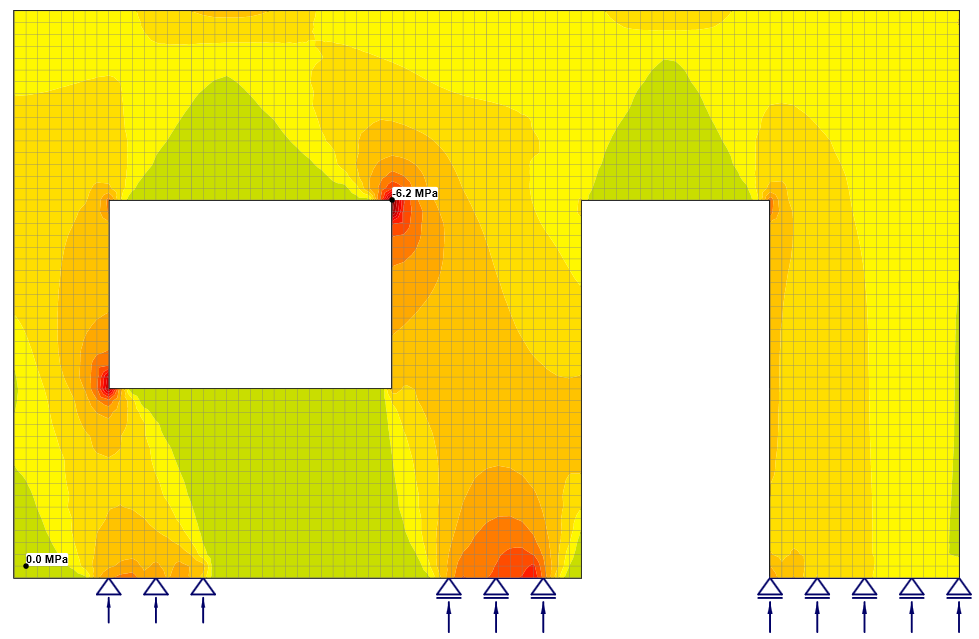

Houd er rekening mee dat de vermenigvuldiger zowel de mesh van de wapening als de mesh van het beton beïnvloedt. De voorgaande figuren zijn afkomstig van hetzelfde model. De afhankelijkheid tussen de vermenigvuldiger en de resultaten is te zien in de figuren.
Bovendien wordt ook het gedrag van de scherpe hoek getoond. Bekijk het gekoppelde webinar voor meer informatie over scherpe hoeken.
- Kritieke delen van afschuifwanden oplossen
