3 redenen om van de ontwerpsjablonen voor verbindingen te houden

Sjablonen voor het ontwerpen van staalverbindingen zijn veel beter geworden met de Connection Browser in de hand. Nu, meer dan 10.000 gebruikers per maand ervaren deze tool. Als u zich afvraagt waarom en wat ze ermee kunnen bereiken, dan is dit document het antwoord en de handleiding om de IDEA StatiCa Connection Professional te worden!

Nieuwste tips voor Connection Browser

Connection Browser is zeker de opkomende ster onder de IDEA StatiCa ontwikkelde tools om het ontwerpen van verbindingen te vergemakkelijken en te stimuleren. Het laatste woord is natuurlijk nog niet gezegd. Dus, in het kort, wat zijn de hits voor de zomer van 2022?

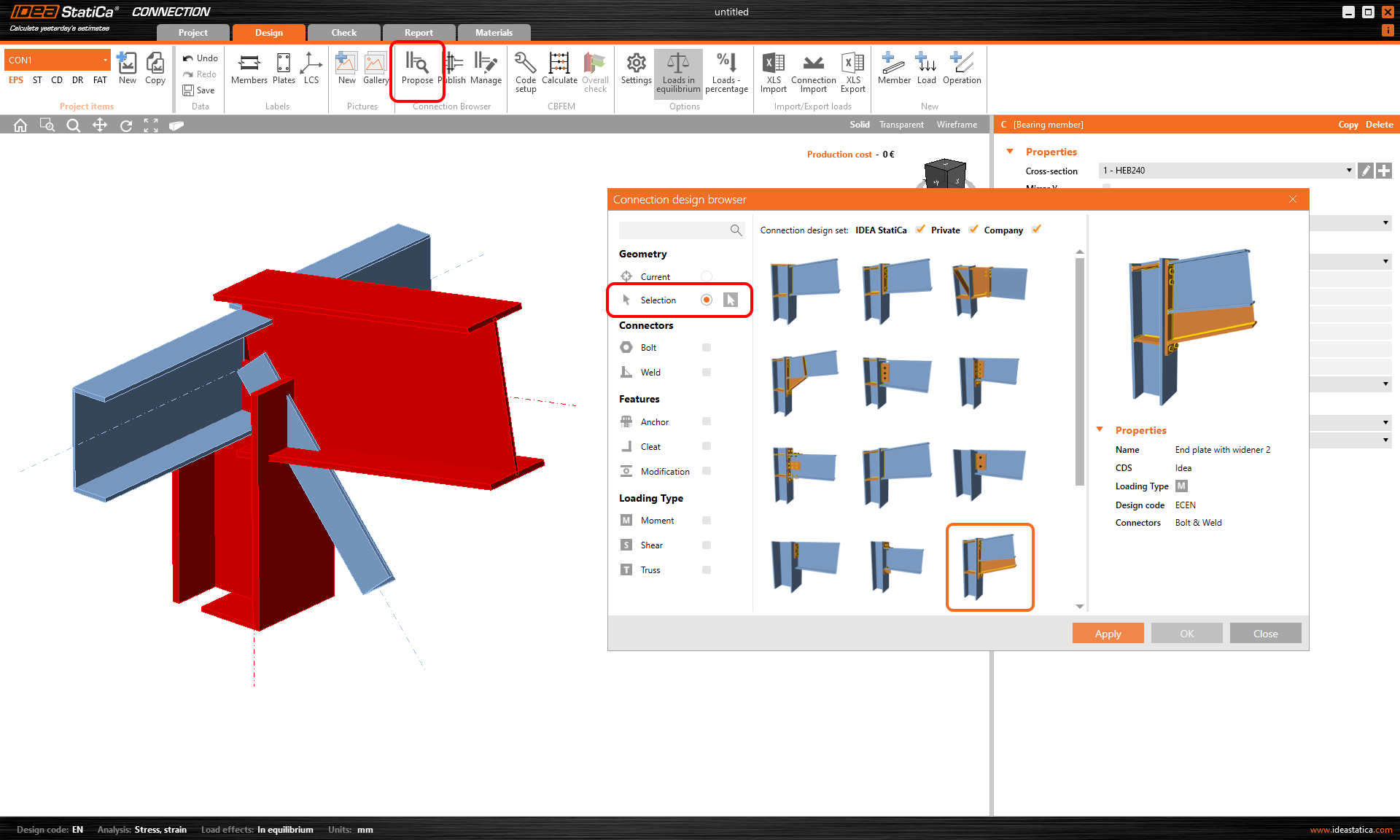

Selectie

Complexe verbinding met veel elementen maar geen geschikt ontwerpvoorstel gevonden? Schakel over naar Selectie en kies slechts enkele van de elementen om de reeks bewerkingen toe te voegen, en doe dan de rest. Om meerdere elementen te selecteren, sleep met de muis of houd CTRL ingedrukt, markeer elk element in het rood en druk dan op SPATIEBALK of op het bevestigingsicoon.

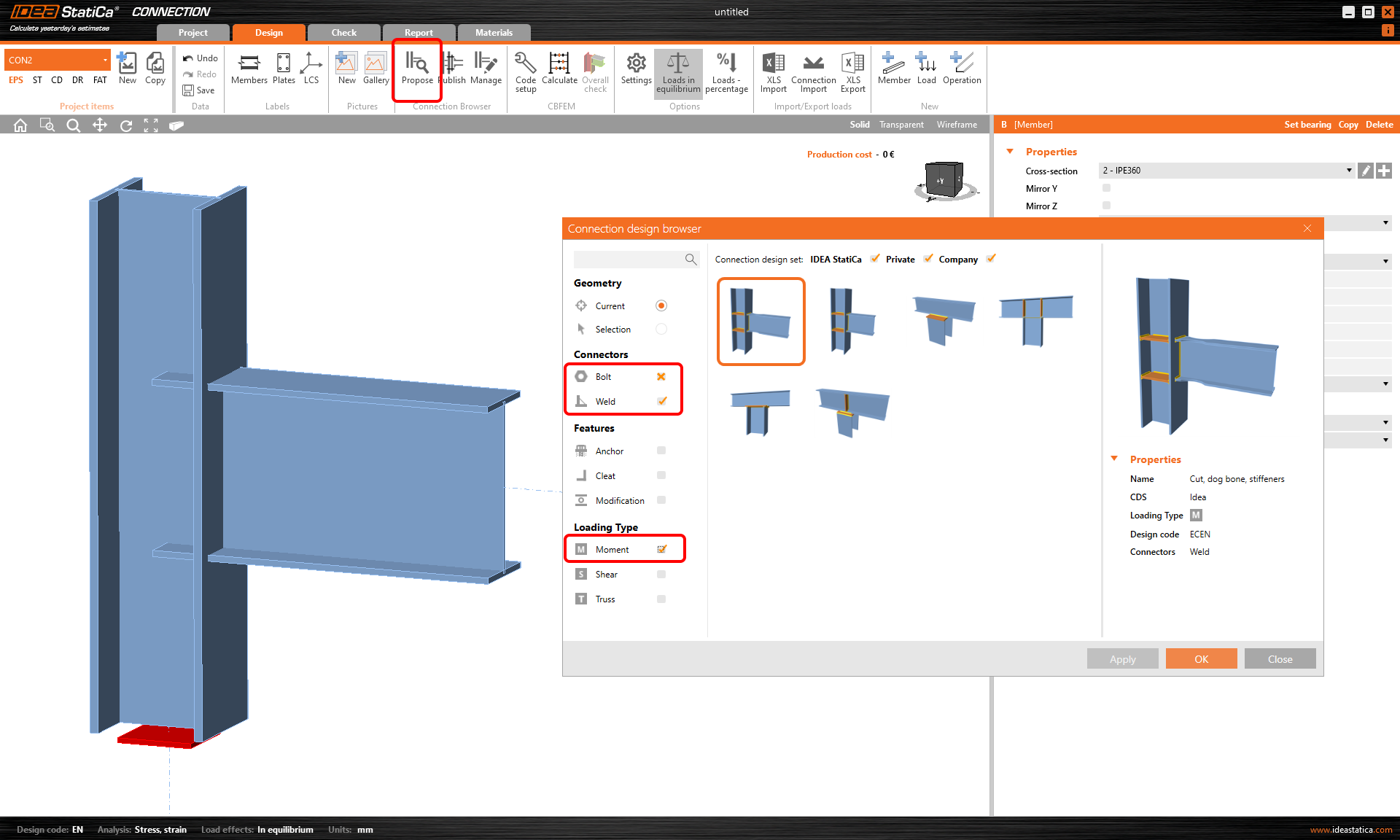

Filters

In het tegenovergestelde geval - te veel voorstellen voor een bepaalde geometrie - zijn er filters om de ongewenste te elimineren en u te helpen. U kunt kiezen wat u wilt gebruiken en ook wat u wilt uitsluiten. Met één klik schakelt u het geselecteerde filter in, terwijl twee klikken het kruisje zetten, waardoor dat attribuut wordt uitgesloten van de voorstellen. U wilt b.v. alleen gelaste verbindingen zonder bouten - stel ja in voor lassen en nee voor bouten en voilà.

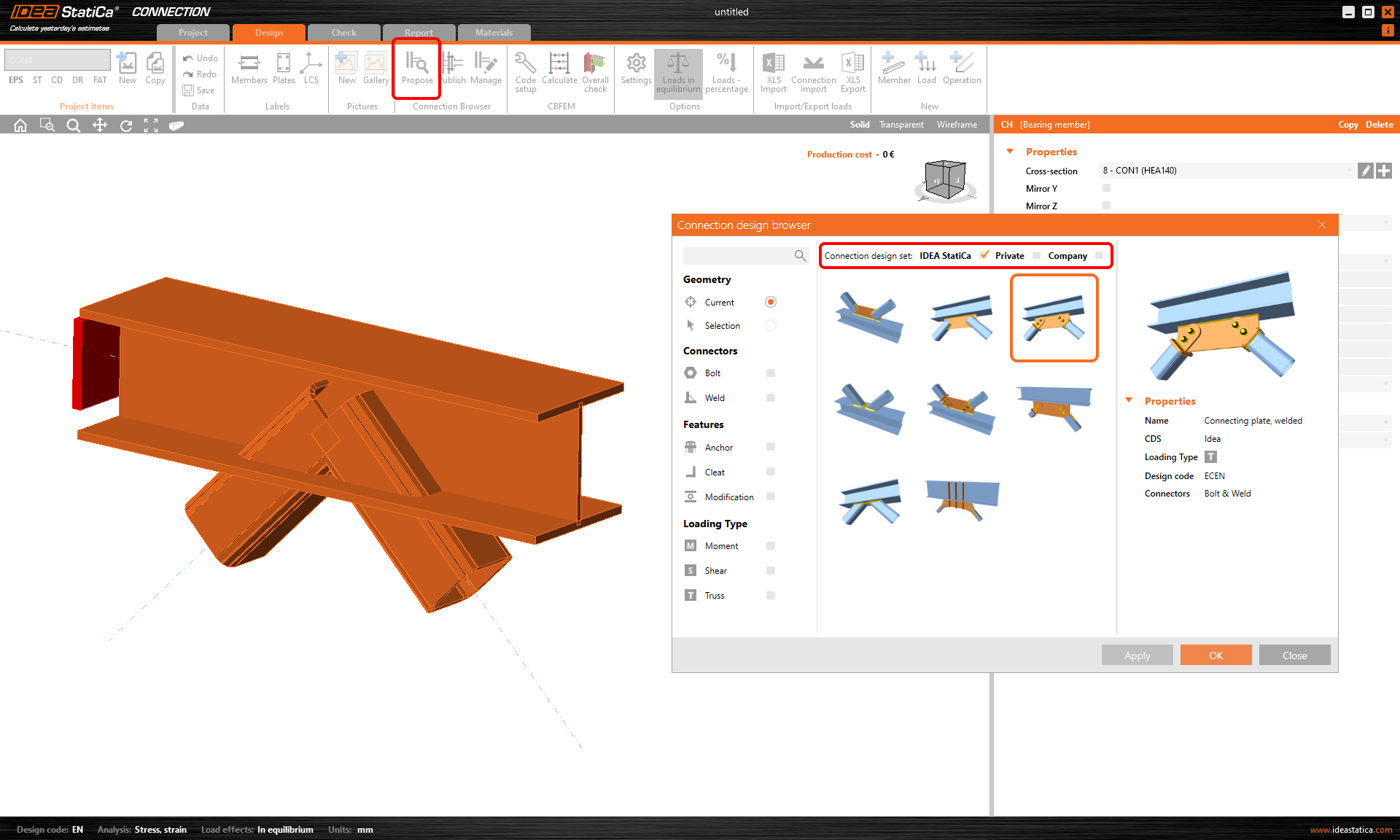

Design sets

Dit is vrij eenvoudig. De IDEA StatiCa set bevat ontwerpvoorstellen die iedereen kan gebruiken en die uiteindelijk een wereldwijde openbare bibliotheek moeten vormen van wat onze samenleving kan ontwerpen en delen. De Private set is je eigen geheime database voor wilde experimenten, terwijl de Company set zichtbaar en toegankelijk is voor je collega's op kantoor.

Als u liever een filmpje kijkt in plaats van te lezen, pak dan een snack en een comfortabele stoel en druk op de play-knop hieronder om het volledige verhaal te horen in de webinar Connection Wednesdays - New way of project collaboration:

Cool, maar wat kan ik ermee doen?

Maakt u zich geen zorgen als u geen hint kreeg over hoe dit ding aansluit bij uw dagelijkse werkzaamheden, vooral met de Company set. Hier gaan we met de drie beste scenario's; aarzel niet om ze allemaal door te nemen.

1) De ultieme combinatie van Checkbot + Connection Browser

Kunt u zich de "goede oude tijd" nog herinneren? De radio speelt Johnny Cash, u neemt alle verbindingen van de ontworpen staalconstructie, bedenkt een of ander ontwerp en controleert elk daarvan met behulp van de eindeloze formules of herdefinieert de excel-sheets om ze passend te maken... Wel, vandaag, bieden wij u deze deal - schiet ze allemaal neer als een fles-schietende cowboy.

Neem uw globale constructiemodel (zie de lange lijst) en open het de IDEA StatiCa Checkbot. Importeer ALLE verbindingen met één klik. Open elke verbinding en ontwerp het met behulp van de Connection Browser Propose functie met drie klikken. Bereken en print het bulkrapport.

Eén foto voor duizend woorden, één video voor duizend foto's - druk op de play-knop hieronder:

2) Senior engineer bespaart zijn/haar tijd (en geld)

Bent u het soort bouwkundige suphero die alles weet en geen tijd verspilt aan repetitieve taken? Dat is mooi, want u kost ook veel. Maar het uitleggen en delen van uw gedachten (en ontwerpen) met uw minder ervaren collega's kan ook een strijd zijn. Stel je voor: geen papieren meer, geen e-mails en telefoontjes, geen tekeningen meer, en... uh.

Rustig maar. Met de Company set, maakt u gewoon een ontwerp en verstuurt het naar de cloud. Uw collega's kunnen het binnen een seconde gebruiken. Ook kunnen ze het toepassen op iets andere geometrieën en doorsneden, of ze kunnen het gewoon als ontwerpgids nemen en soortgelijke ontwerpen reproduceren voor andere verbindingen. En als ze het werk opslaan op een gedeelde schijf, zitten alle gegevens op één plaats samen met het projectbestand, zodat u altijd kunt bekijken wat uw collega's hebben gemaakt.

Dus uw taak hier is om het ontwerp te maken in IDEA StatiCa Connection en het te publiceren. Zie in de video hoe dit kan gaan als een junior engineer collega u belt voor hulp met het op maat gemaakte ontwerp (overigens, dit werkt ook vice versa):

3) Het goed georganiseerde en goed voorbereide bedrijf

Dus, dit jaar hebt u dit enorme project op tafel liggen - een prachtige staalconstructie ontworpen door uw bureau. En u doet gewoon het beste. U optimaliseert en categoriseert alle verbindingen, zodat alles veilig is, maar u bespaart ook op materiaal en geld en houdt het eenvoudiger voor de montage. Gewoon perfect, de investeerder houdt van uw werk. Een perfect voorbeeld? Laat u inspireren door Ádám Kis en zijn engineeringteam bij de fantastische aankomsthal van HUNGEXPO.

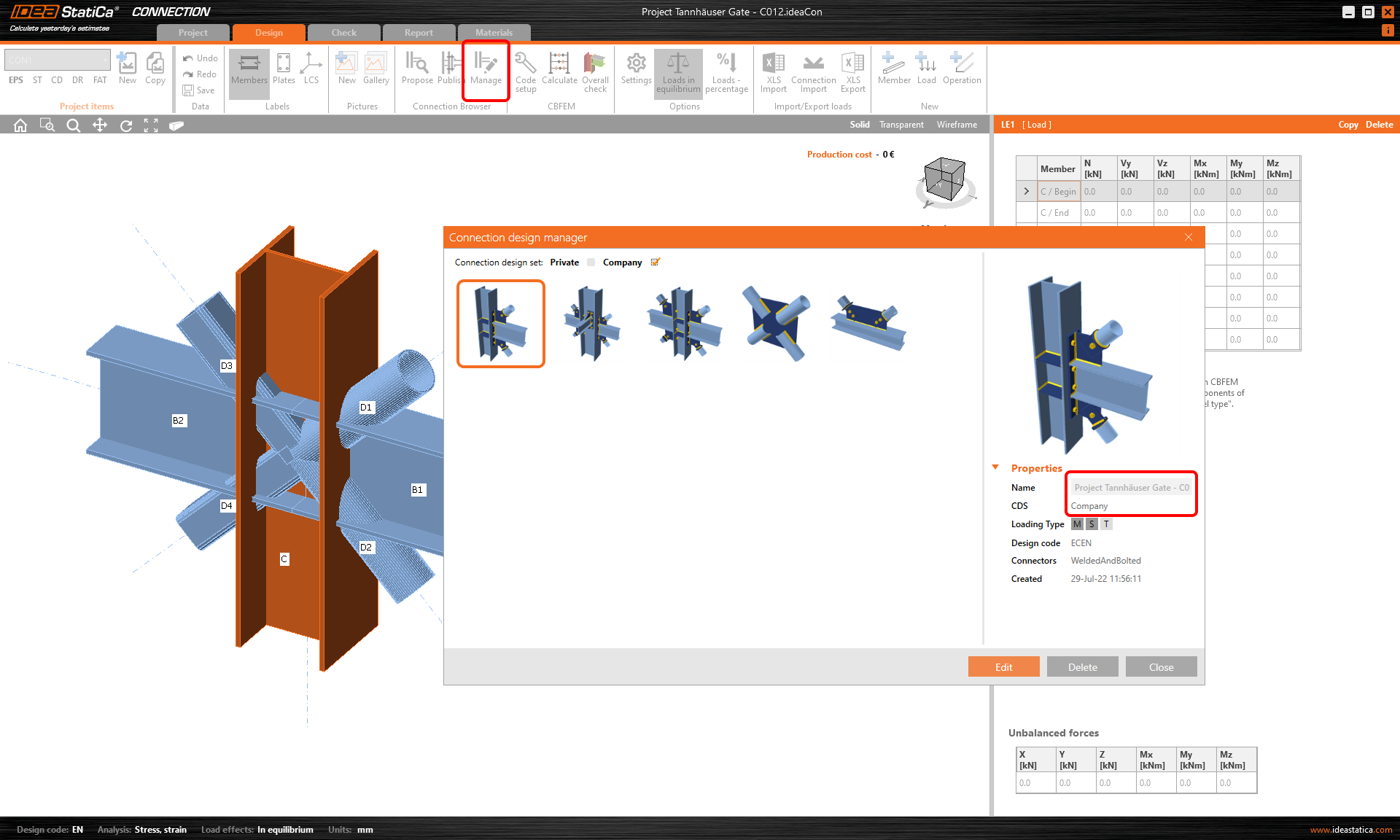

Om staalverbindingen te organiseren en te beheren, gebruikt u de Company-set van verbindingssjablonen waarin u de ontwerpen voor het huidige project opslaat. In de loop van het jaar kan het ontwerp veranderen, maar u reageert onmiddellijk door de ontwerpsjablonen in uw Connection Browser Manager te vervangen, zodat iedereen in het team op elk moment op dezelfde pagina zit. Geen rommel meer met gedeelde schijven, alles overzichtelijk, online, direct.

Gelukkig maar op zoek naar nog wat meer?

Ik ben er bijna zeker van dat u verliefd bent geworden op de Connection Browser, dus we hebben nog meer lekkere lectuur voor u. Bedien uzelf maar met een paar beste tips:

Goed, dit is voldoende voor de theorie, maar het is de oefening die de meester maakt! Klik op het IDEA Statica icoontje op uw bureaublad en probeer het allemaal uit door de tutorial Structural design leveraging the Connection Browser (EN).

Is dat alles? Natuurlijk niet! Reken maar dat we al bezig zijn met het ontwikkelen van nieuwe technische dingen voor de Connection Browser.

Bereken maar vandaag met ons de schattingen van gisteren!

Hebt u de Connection Browser nog niet geprobeerd? Doe het dan onmiddellijk.
