De lijst met ondersteunde externe applicaties werd opnieuw uitgebreid in patch 22.1.4, waardoor RFEM 6 en RSTAB 9 deel kunnen uitmaken van de standaard Checkbot workflows binnen het IDEA StatiCa softwarepakket.
Hoe de BIM-koppeling met RFEM 6 en RSTAB 9 te activeren

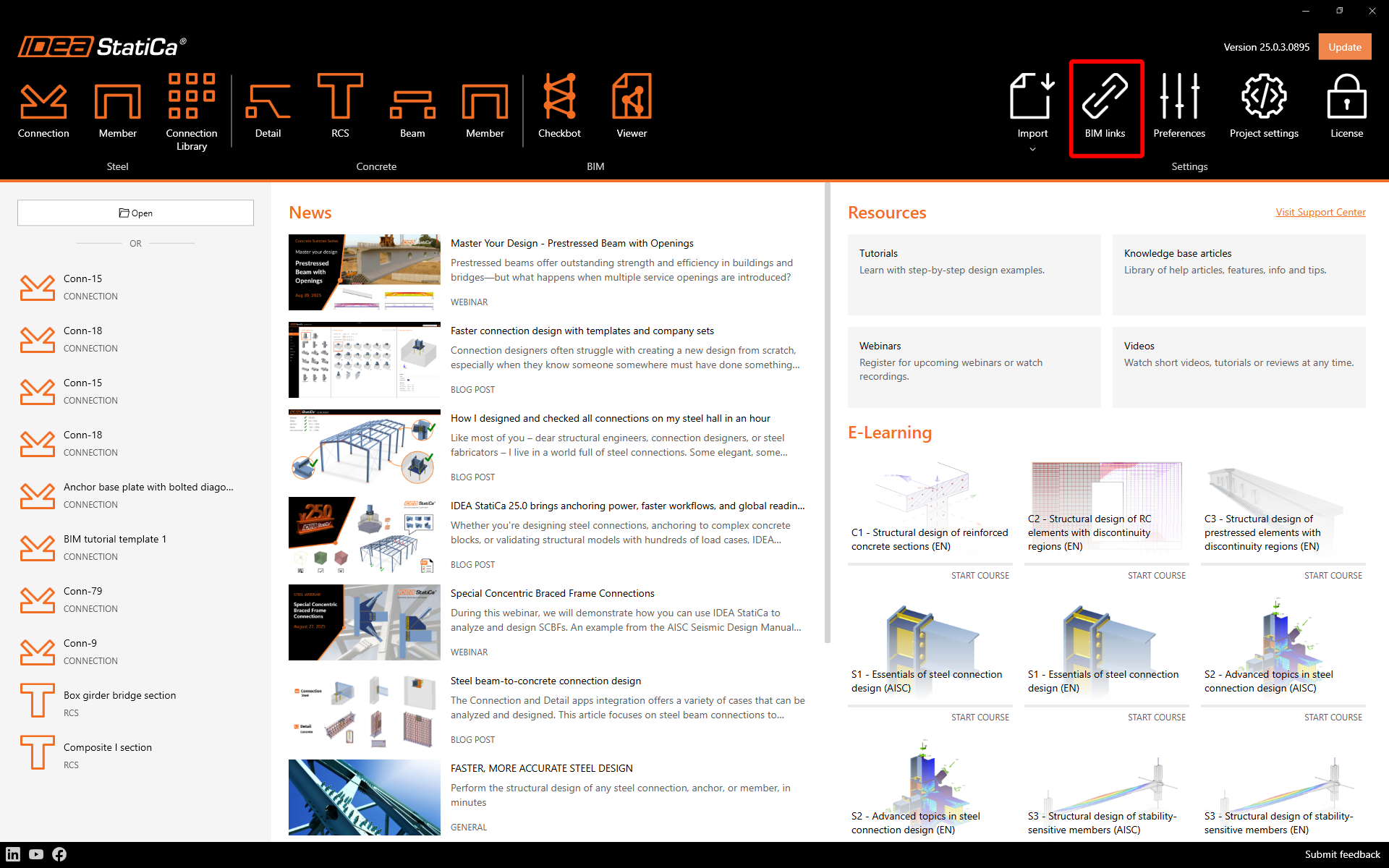

Download en installeer de nieuwste versie van IDEA StatiCa. Open IDEA StatiCa en navigeer naar het BIM tabblad en open de BIM link installer (Activeer uw BIM-koppeling...).
Een melding "Wilt u toestaan dat deze app wijzigingen aanbrengt op uw apparaat?" kan verschijnen. Bevestig dit indien nodig met de Ja knop.

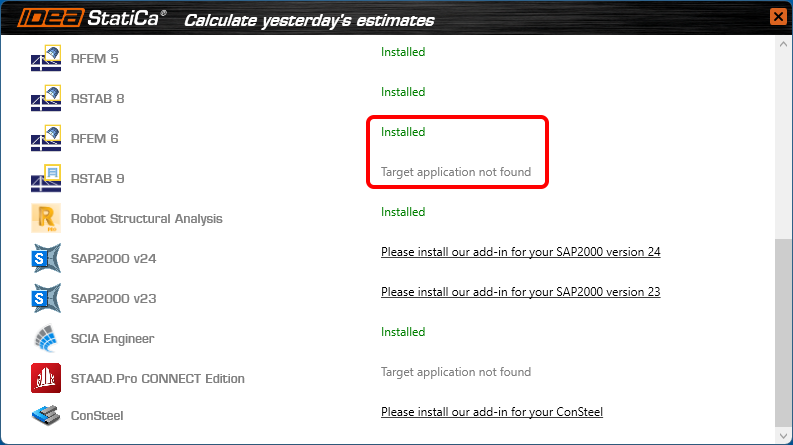

De BIM-koppeling voor RFEM 6/RSTAB 9 is geïnstalleerd. Het scherm toont ook de status van andere BIM-koppelingen die zijn geïnstalleerd of later kunnen worden geïnstalleerd.

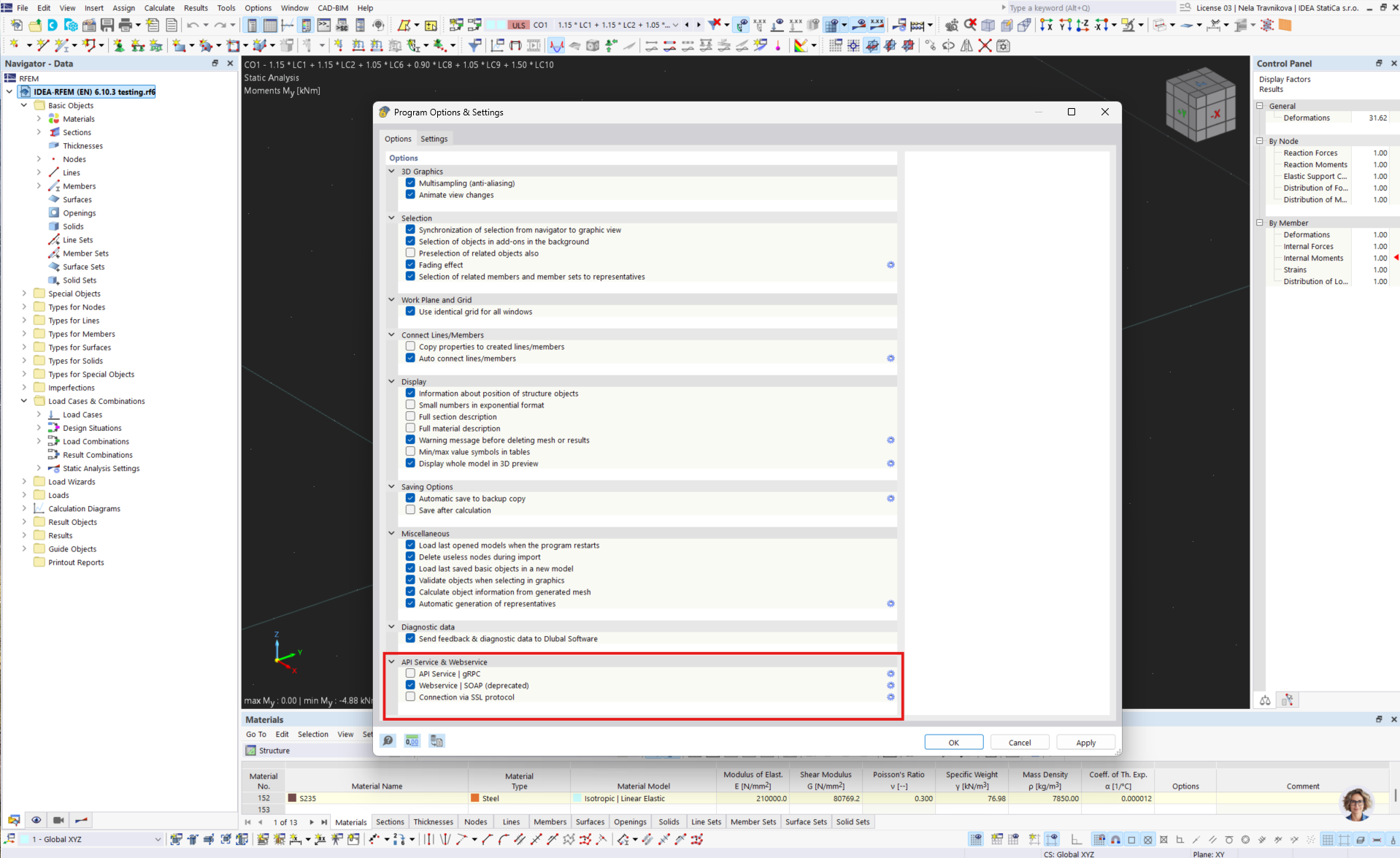

Open RFEM 6/RSTAB 9 en navigeer naar het menu Opties en Programma-opties. Scroll hier naar beneden en schakel de WebService-functie in om de gegevensoverdracht tussen uw RFEM 6/RSTAB 9 en andere applicaties mogelijk te maken.
Hoe Checkbot te gebruiken met RFEM 6 en RSTAB 9

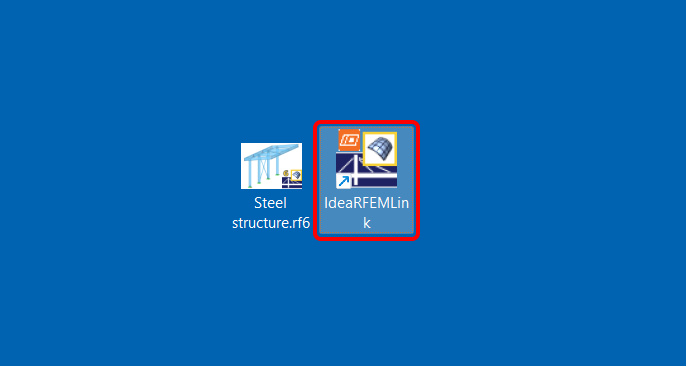

Open een RFEM 6/RSTAB 9 project en voer de berekening uit. Om de Checkbot te starten, opent u het snelkoppelingspictogram IdeaRFEMLink/IdeaRSTABLink, dat standaard op uw bureaublad staat (origineel bestand op pad C:\Program Files\IDEA StatiCa\StatiCa 22.1\net6.0\IdeaRFEMLink.exe).
Checkbot voor het huidige RFEM 6/RSTAB 9 project wordt geopend, en u kunt een nieuw project aanmaken en beginnen met het importeren van verbindingen en staven.
Beperkingen
- Er ontbreekt een opdracht rechtstreeks in de applicatie RFEM 6/RSTAB 9 in plaats van een snelkoppelingspictogram op het bureaublad.

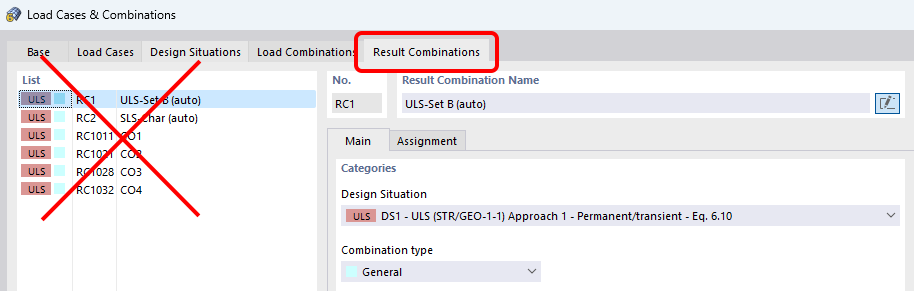

Wachten op Dlubal-ontwikkeling om de opdrachten toe te voegen aan hun menu/interface. - Resultaatcombinaties worden niet ondersteund.
Wachten op Dlubal-ontwikkeling om de benodigde gegevens via de API beschikbaar te stellen.

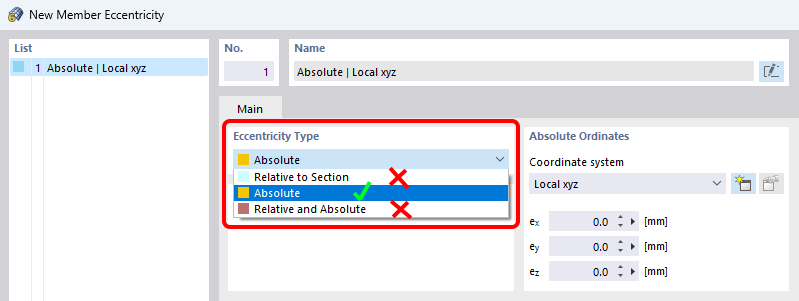

- Excentriciteiten die relatief zijn opgegeven in RFEM 6/RSTAB 9 worden niet ondersteund. Alleen absolute excentriciteiten kunnen worden geïmporteerd.
Beschikbaar in zowel de Expert als de Enhanced editie van IDEA StatiCa Steel.
