강구조 빔의 구조 설계 (AISC)

새 프로젝트

IDEA StatiCa를 실행하고 애플리케이션 Member (최신 버전 다운로드)를 선택하여 시작합니다.

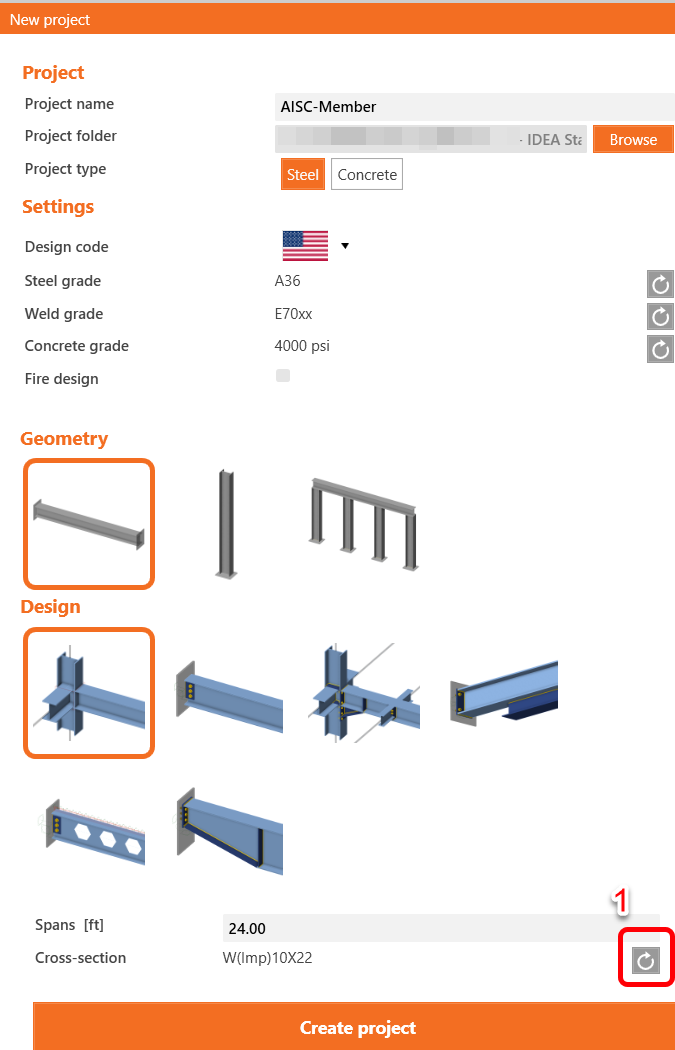

새 프로젝트를 생성합니다 - 이름을 입력하고 스팬을 24'로 설정합니다.

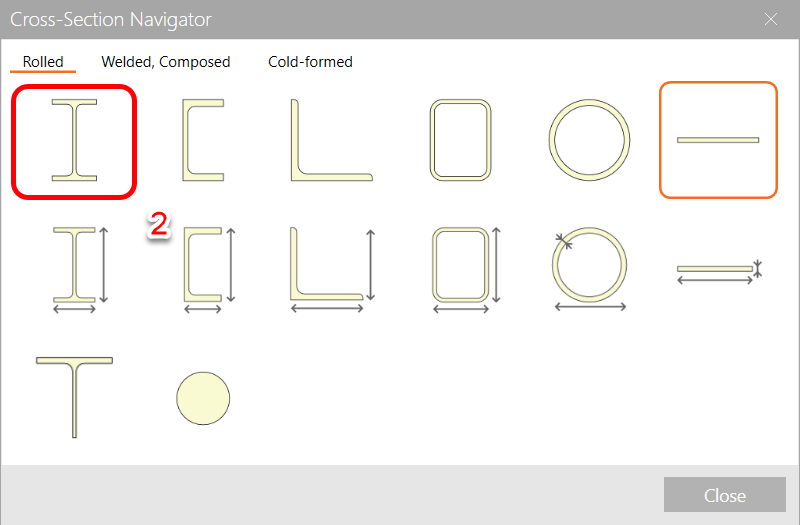

압연 I형 단면을 선택합니다.

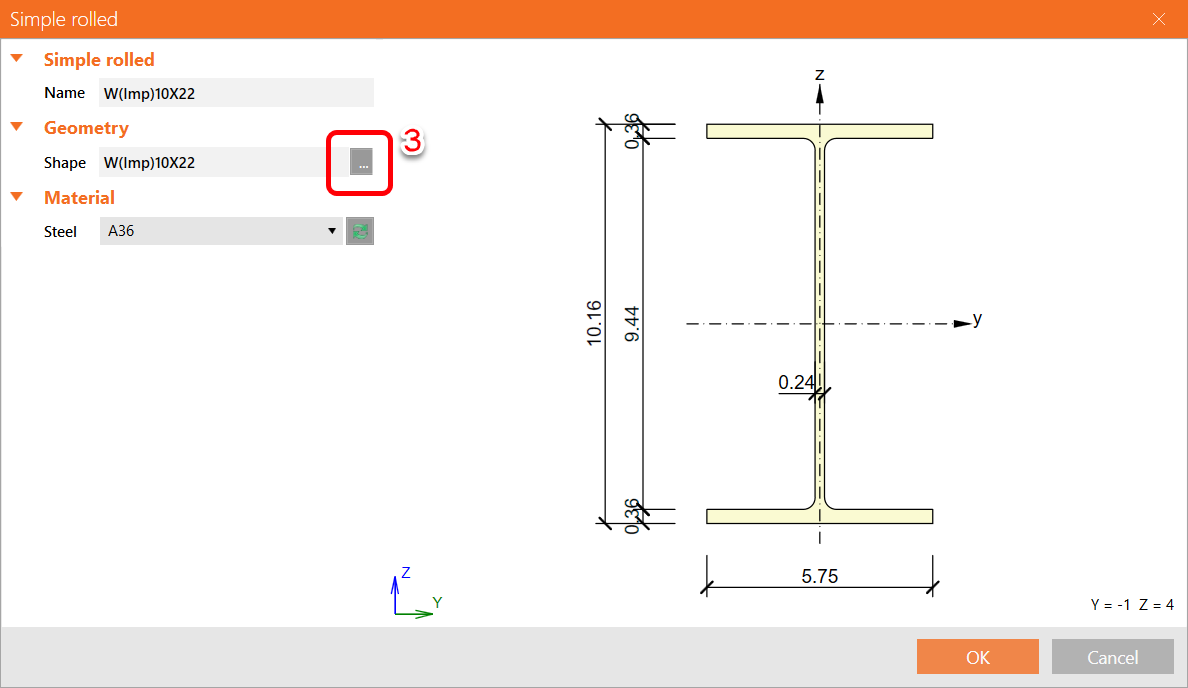

전체 라이브러리를 엽니다.

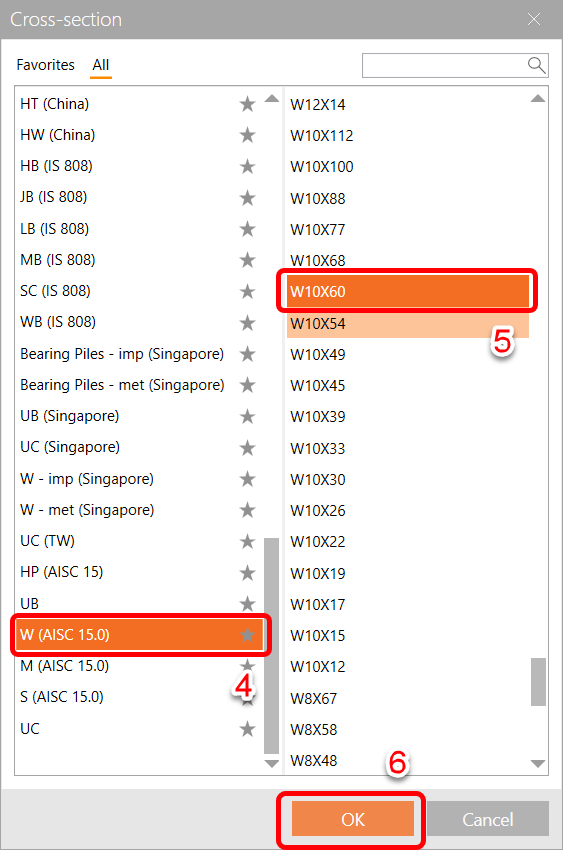

AISC 15.0 라이브러리에서 빔의 단면 W10x60을 선택합니다.

확인을 여러 번 누른 후 최종적으로 프로젝트 생성을 클릭합니다.

해석 부재

이 예제에서는 프로젝트 생성과 동시에 생성된 해석 부재 AM1이 하나만 있습니다.

관련 부재

프로젝트에 의해 4개의 관련 부재가 자동으로 생성되었습니다.  그러나 두 개의 기둥만 유지하면 되므로, 나머지 두 개의 프레이밍 빔은 배치를 완성하기 위해 삭제할 수 있습니다.

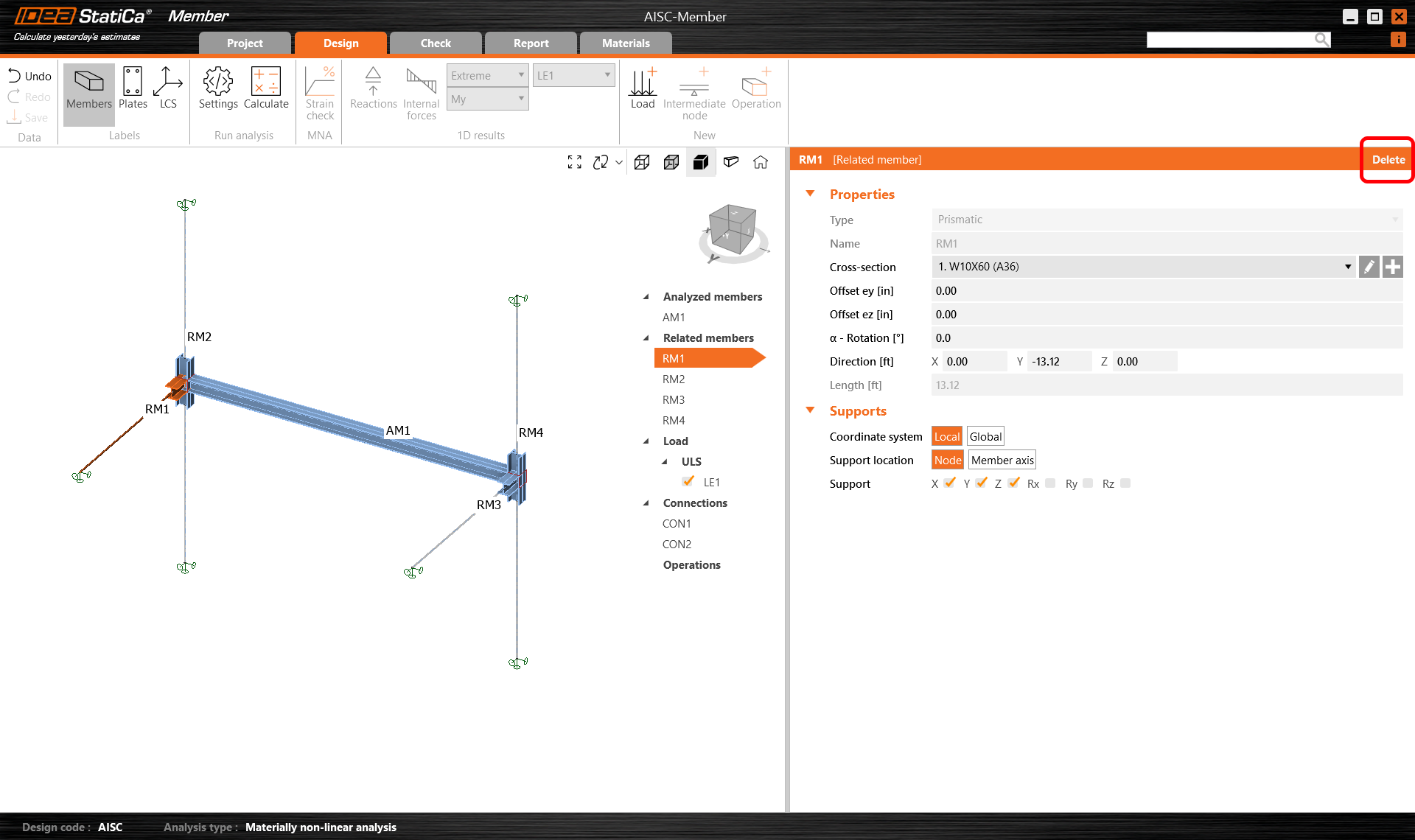

RM1과 RM3을 선택하고 삭제를 눌러 제거합니다.

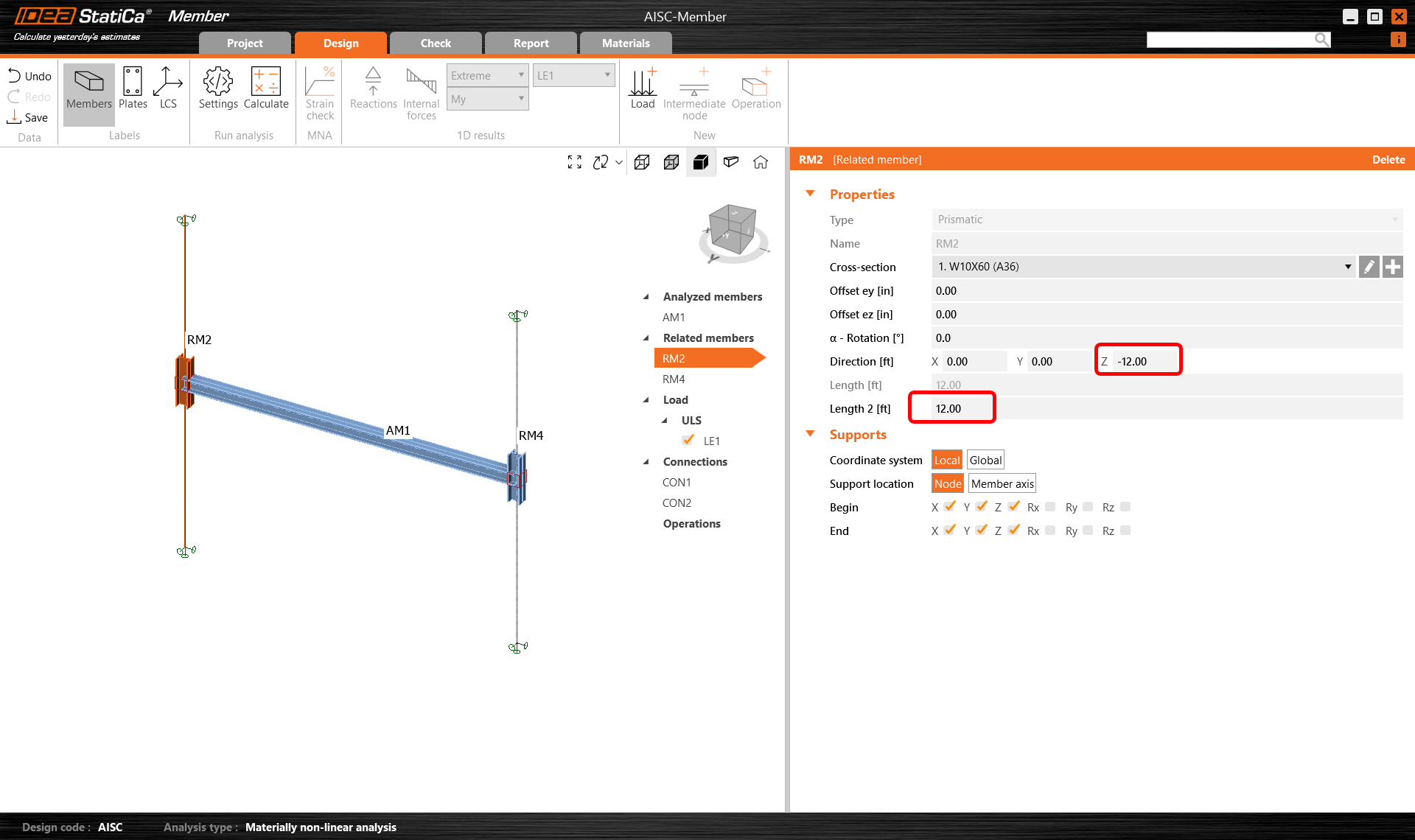

RM2와 RM4를 선택하고 아래와 같이 좌표와 길이를 변경합니다.

하중

먼저 빔에 작용하는 고정 하중, 하중의 위치 및 하중 분포 면적을 지정합니다.

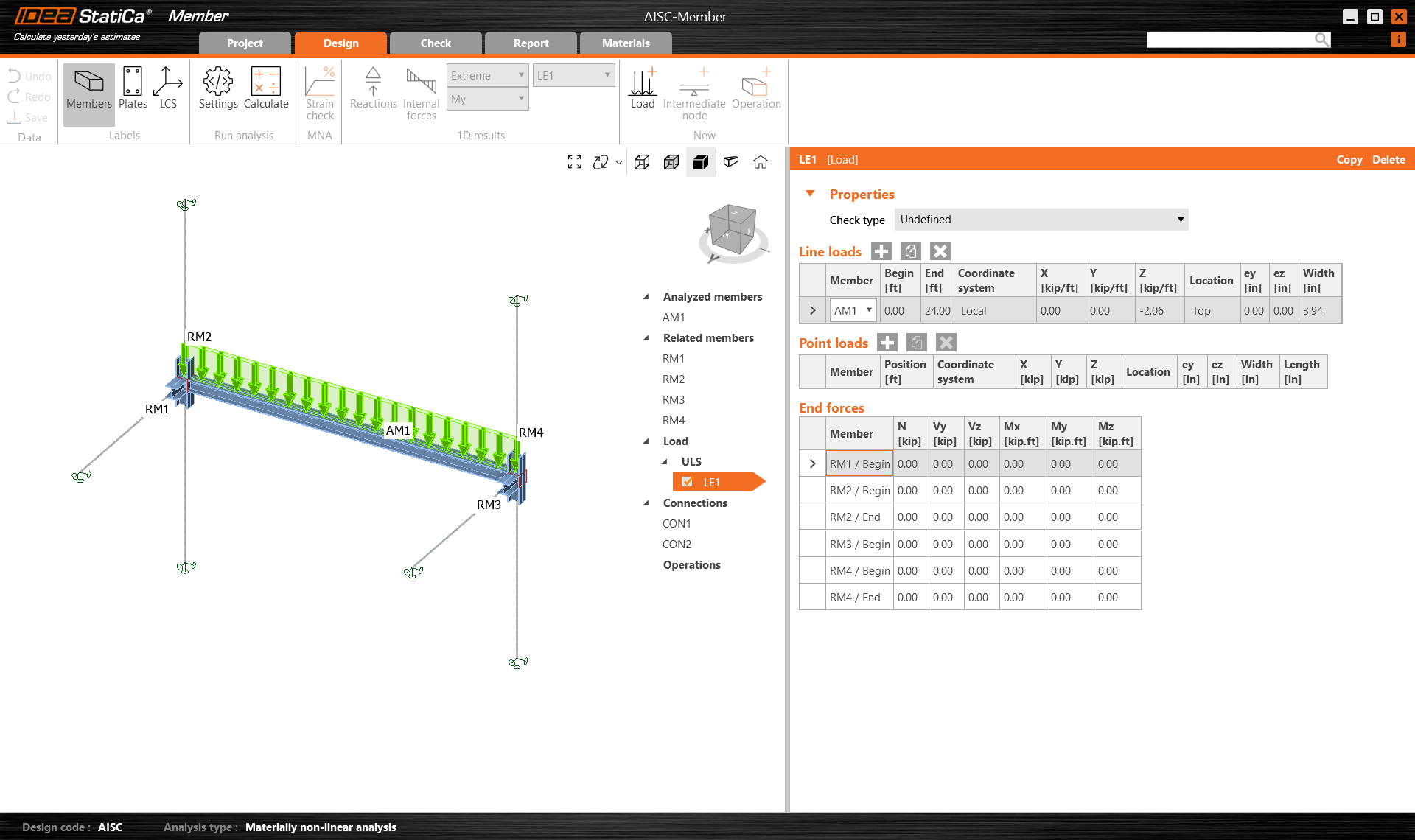

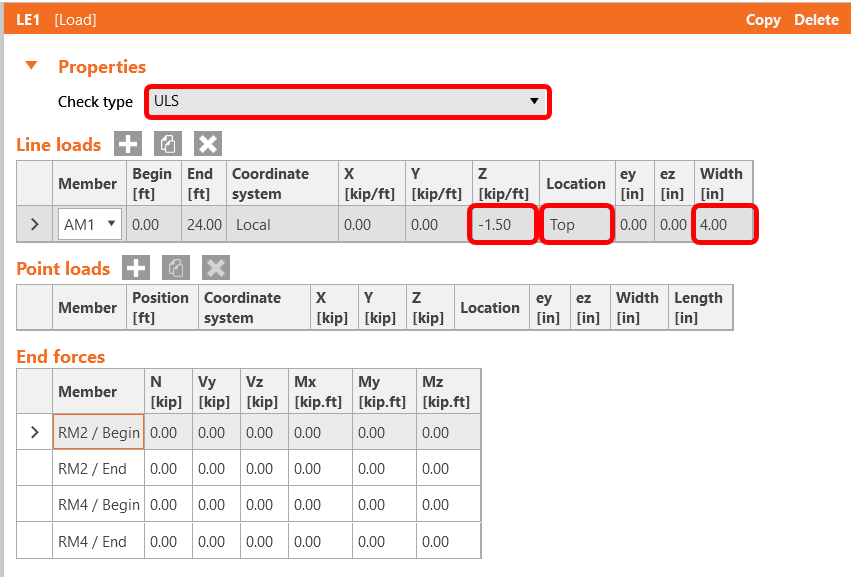

검토 유형을 ULS로 설정하고, 폭 4"에 걸쳐 상부 플랜지에 z 방향으로 -1.50kip/ft를 입력합니다.

연결

연결 CON1을 클릭한 후 연결 편집을 클릭합니다.

이 단순 연결을 모델링하는 두 가지 방법이 있습니다:

1. 엔드 플레이트 작업 사용
2. 연결 라이브러리의 예제 사용

이 예제는 매우 간단하므로 옵션 1을 사용합니다.

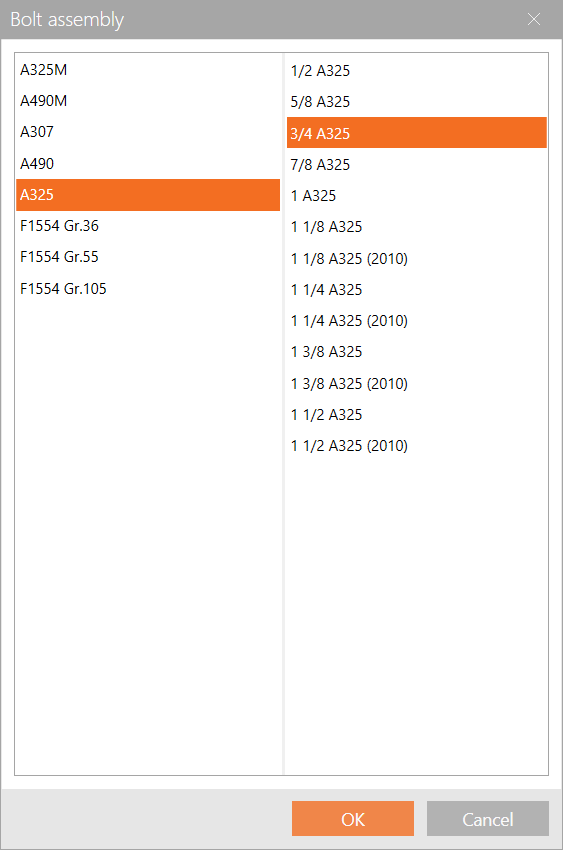

볼트의 치수를 3/4 A325로 변경하고 확인을 클릭합니다.

아래와 같이 볼트 간격을 수정합니다:

이 연결을 저장하고 종료합니다.

두 번째 지지 접합부를 설계하려면 연결 CON2를 클릭한 후 최근 연결 CON1을 적용합니다.

검토

이제 재료 비선형 해석을 시작할 수 있습니다. 검토 탭, MNA,를 선택하고 계산을 클릭합니다.

상단 리본의 응력 버튼을 클릭하여 부재를 따라 응력을 시각적으로 확인할 수 있습니다.

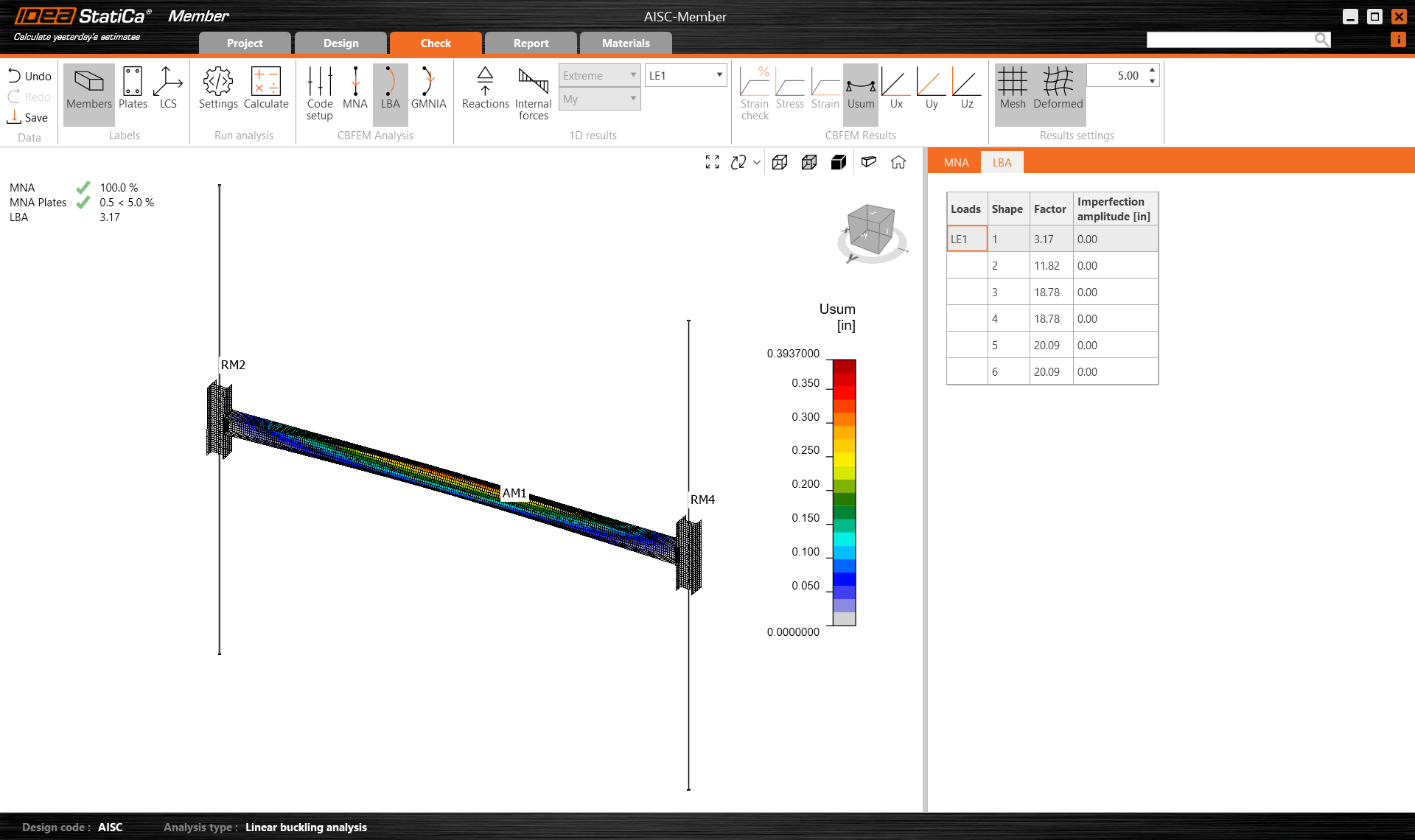

LBA를 선택하고 계산을 클릭하여 선형 좌굴 해석을 수행할 수 있습니다.  표에서 다른 행을 클릭하여 모드 형상을 확인할 수 있습니다.

보시다시피 처음 두 인수가 15 미만이므로, 이 경우 누적 초기 진폭을 사용한 초기 불완전성을 포함한 기하학적 및 재료 비선형 해석이 적합합니다. 자세한 내용은 불완전성에 관한 문서 또는 이론적 배경을 참조하십시오.

기하학적 및 재료 비선형 해석을 위해 진폭(불완전성)을 설정해야 합니다.

사용할 편심값은 다음과 같습니다:

• 빔(주로 휨 부재)의 경우 L/1000
• 기둥(주로 압축 부재)의 경우 L/500

입력값: L/1000 = 24x12 / 1000 = 1/4" (적용)

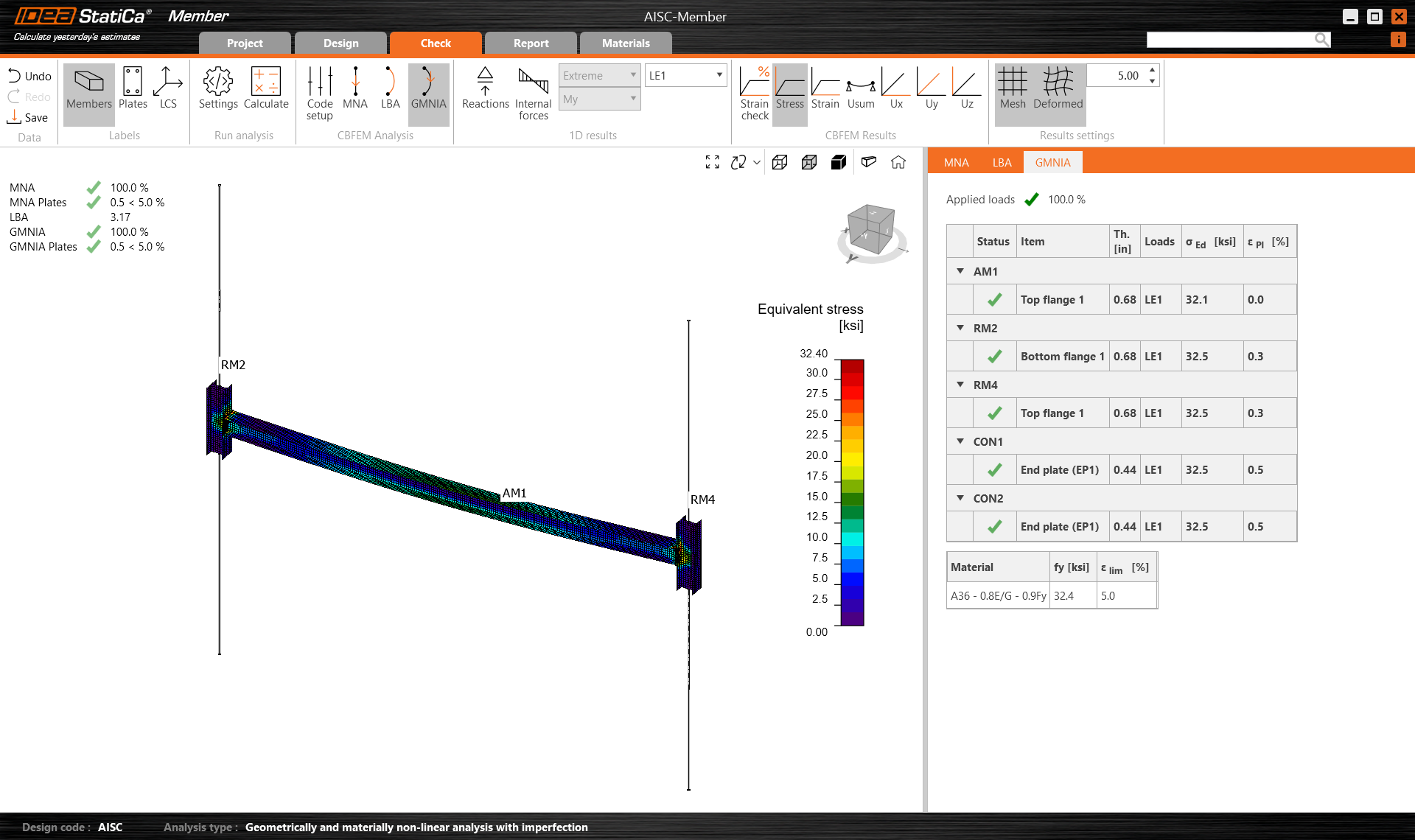

GMNIA를 선택하고 계산을 클릭하여 계산을 시작할 수 있습니다.

결과에서 기하학적 불완전성을 고려하더라도 부재의 치수가 충분함을 확인할 수 있습니다.

보고서

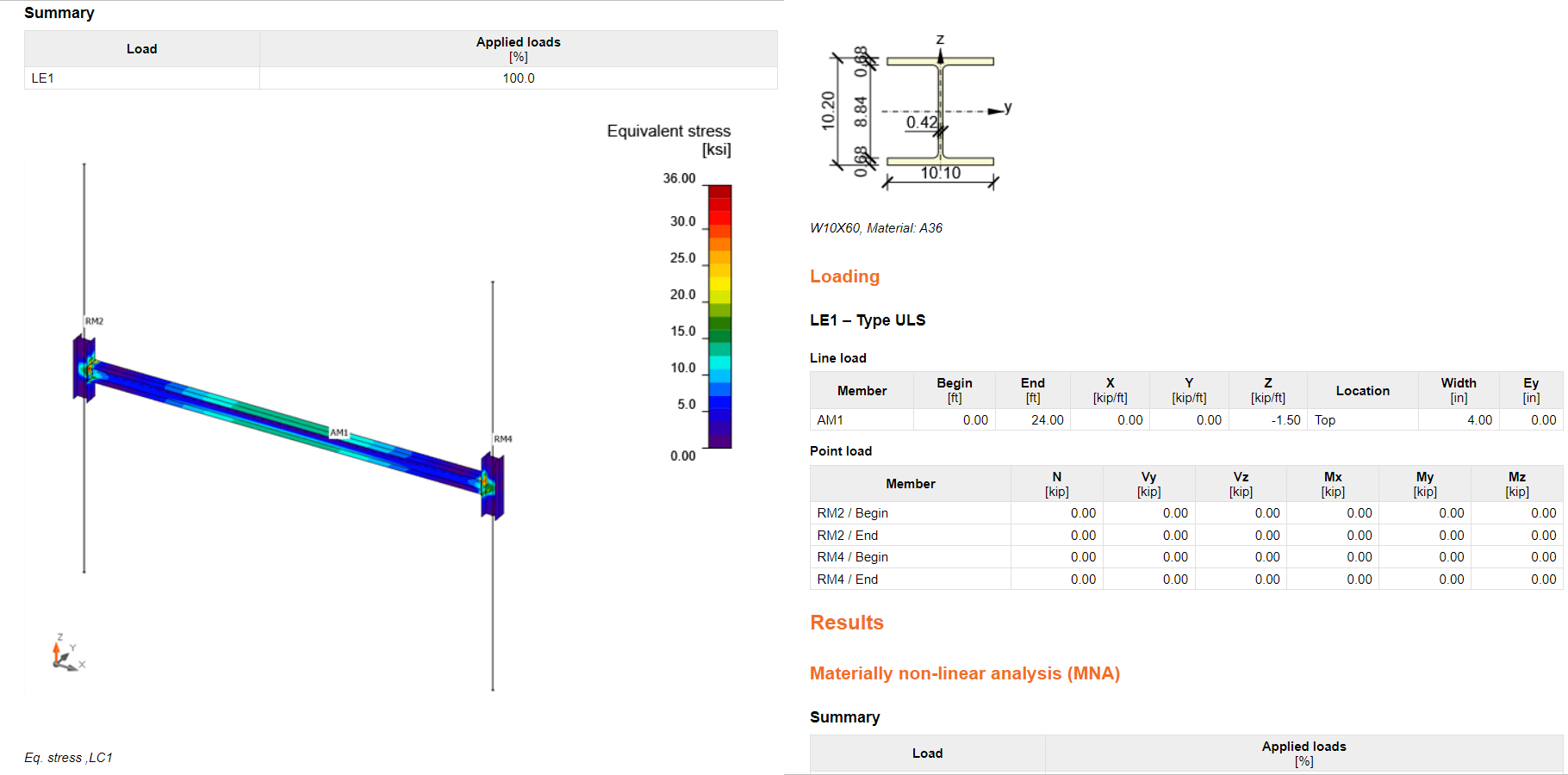

마지막으로 보고서 탭으로 이동합니다. IDEA StatiCa는 인쇄하거나 편집 가능한 형식으로 저장할 수 있는 완전히 사용자 정의 가능한 보고서를 제공합니다.
