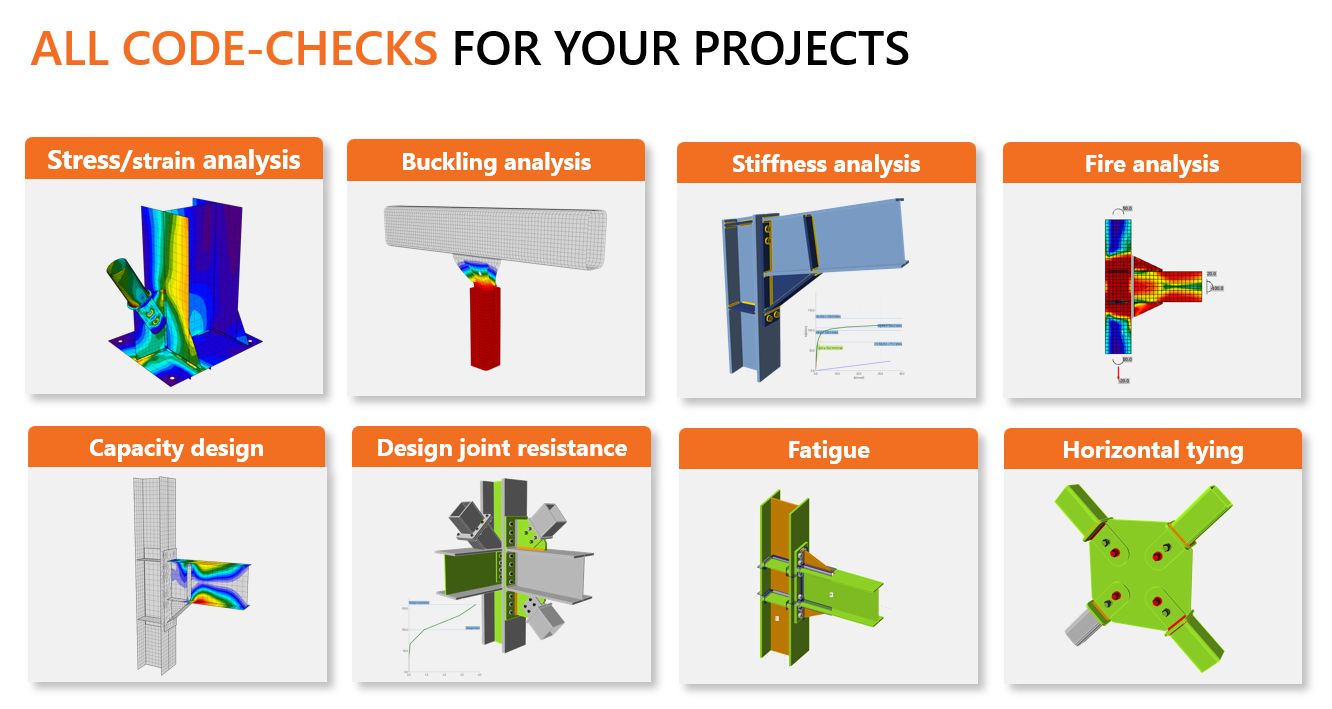

Scegli tra diversi tipi di analisi in Connection
Oltre all'analisi delle tensioni nel giunto, puoi verificare l'instabilità , per controllare se le parti dei tuoi collegamenti non siano troppo snelle. Puoi verificare la rigidezza – è rigido, cernierato, o qualcosa nel mezzo? Possiamo eseguire il capacity design per la verifica sismica – assicurandoti che la cerniera plastica si formi dove deve e che il resto del giunto sia verificato. E naturalmente sono incluse anche le formule normative.
Scopri come modificare il tipo di analisi.
Se sei interessato ai diversi tipi di analisi, leggi di più negli articoli dedicati.
- Analisi tensione/deformazione dei giunti in acciaio (predefinita)

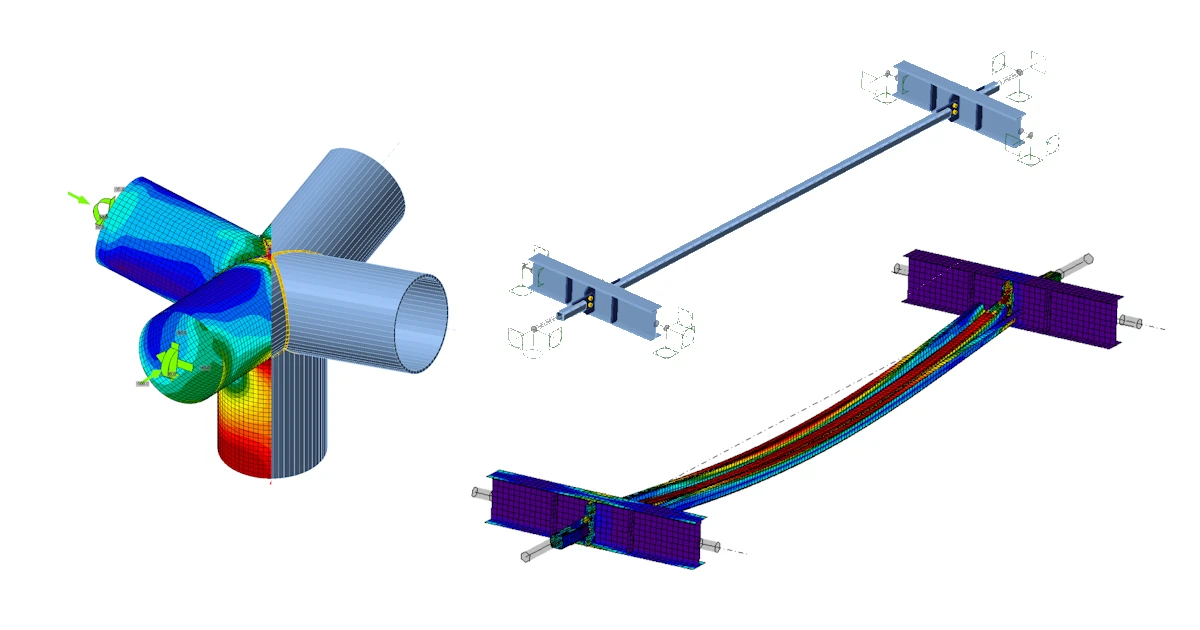

Analizza il tuo elemento strutturale e verifica la sua stabilità in Member
IDEA StatiCa non riguarda solo i collegamenti in acciaio. Abbiamo un altro ottimo strumento per analizzare l'intero elemento strutturale nel caso in cui sia necessaria una soluzione più precisa per indagare i problemi di stabilità .Â
In IDEA StatiCa Member, è possibile trovare il flusso di lavoro di analisi in tre fasi. Il primo passo (Analisi Materialmente Non Lineare – MNA) corrisponde alla standard analisi tensione/deformazione del modello CBFEM con materiale non lineare. Questo modello viene successivamente utilizzato per l'analisi di instabilità lineare (LBA), dove le forme di instabilità più critiche vengono valutate e visualizzate. Nel terzo passo, le forme selezionate vengono caricate con un'imperfezione geometrica e viene eseguita un'analisi completamente non lineare (GMNIA), che fornisce i risultati finali.
Leggi di più su IDEA StatiCa Member nel suo Background Teorico o inizia con un tutorial.
