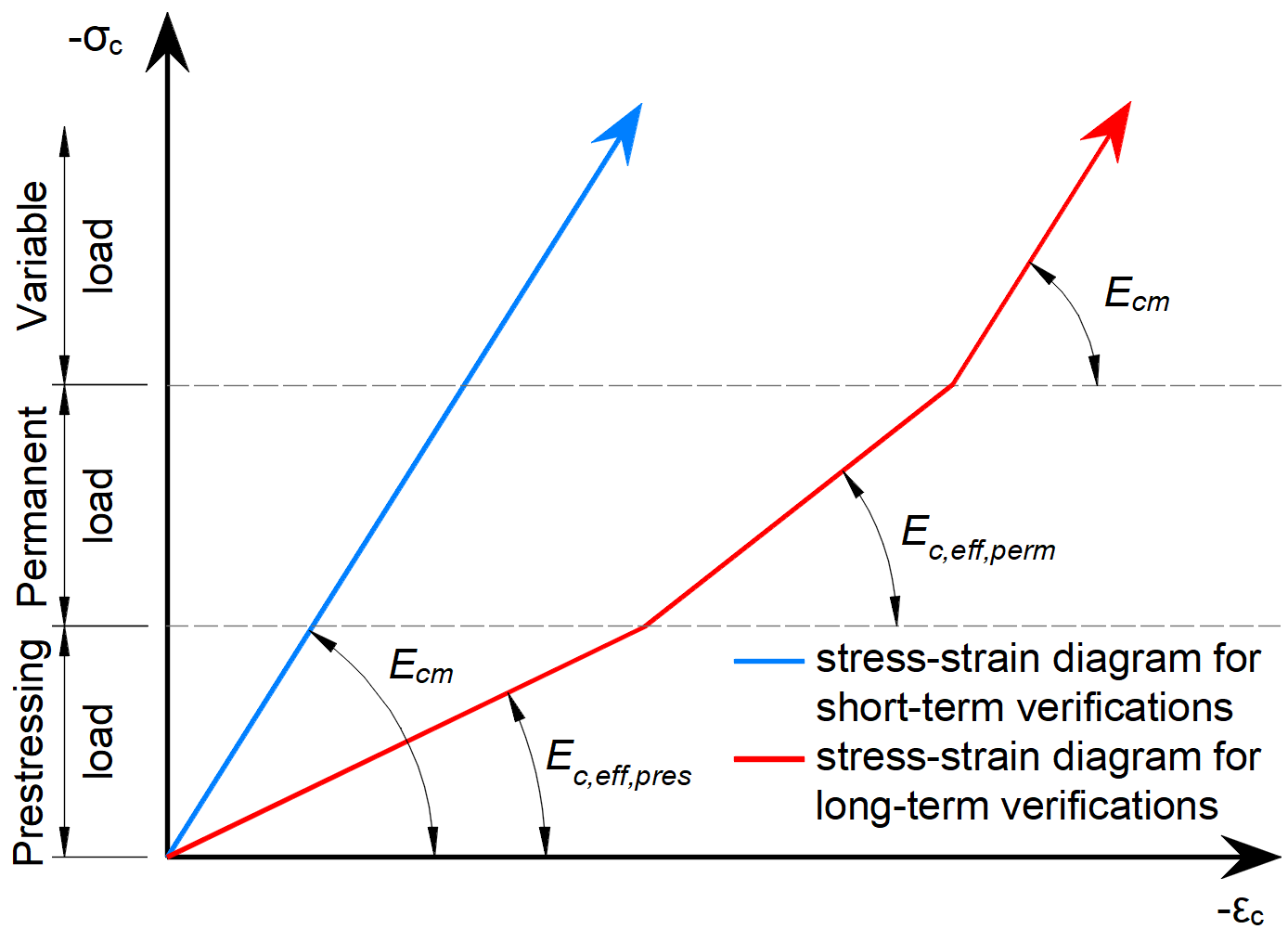

I casi di carico vengono applicati in 3 incrementi in base al tipo di carico assegnato. Nel grafico sottostante è possibile vedere il diagramma tensione-deformazione utilizzato per lo SLE. Vengono visualizzati gli incrementi e le variazioni del modulo di elasticità.

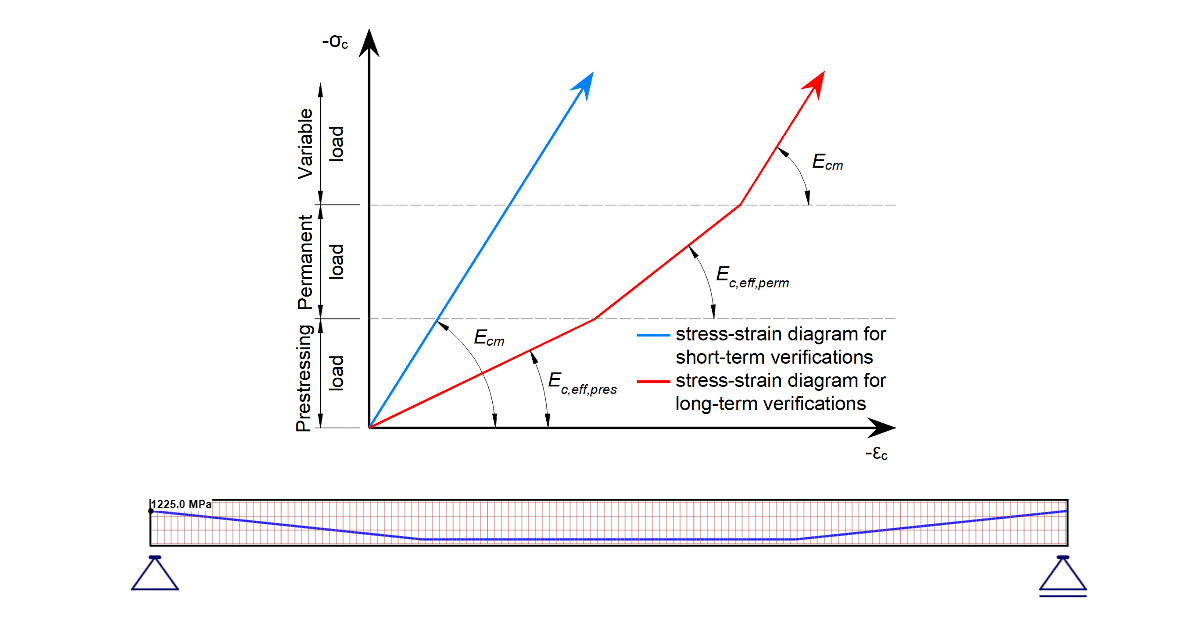

- Tipo di carico Precompressione
- Tipo di carico Permanente
- Tipo di carico Variabile
L'esempio, una trave post-tesa a campata singola, è stato creato per mostrare la differenza tra l'impostazione del Peso Proprio come Tipo di Carico Permanente o come Tipo di Carico Precompressione.

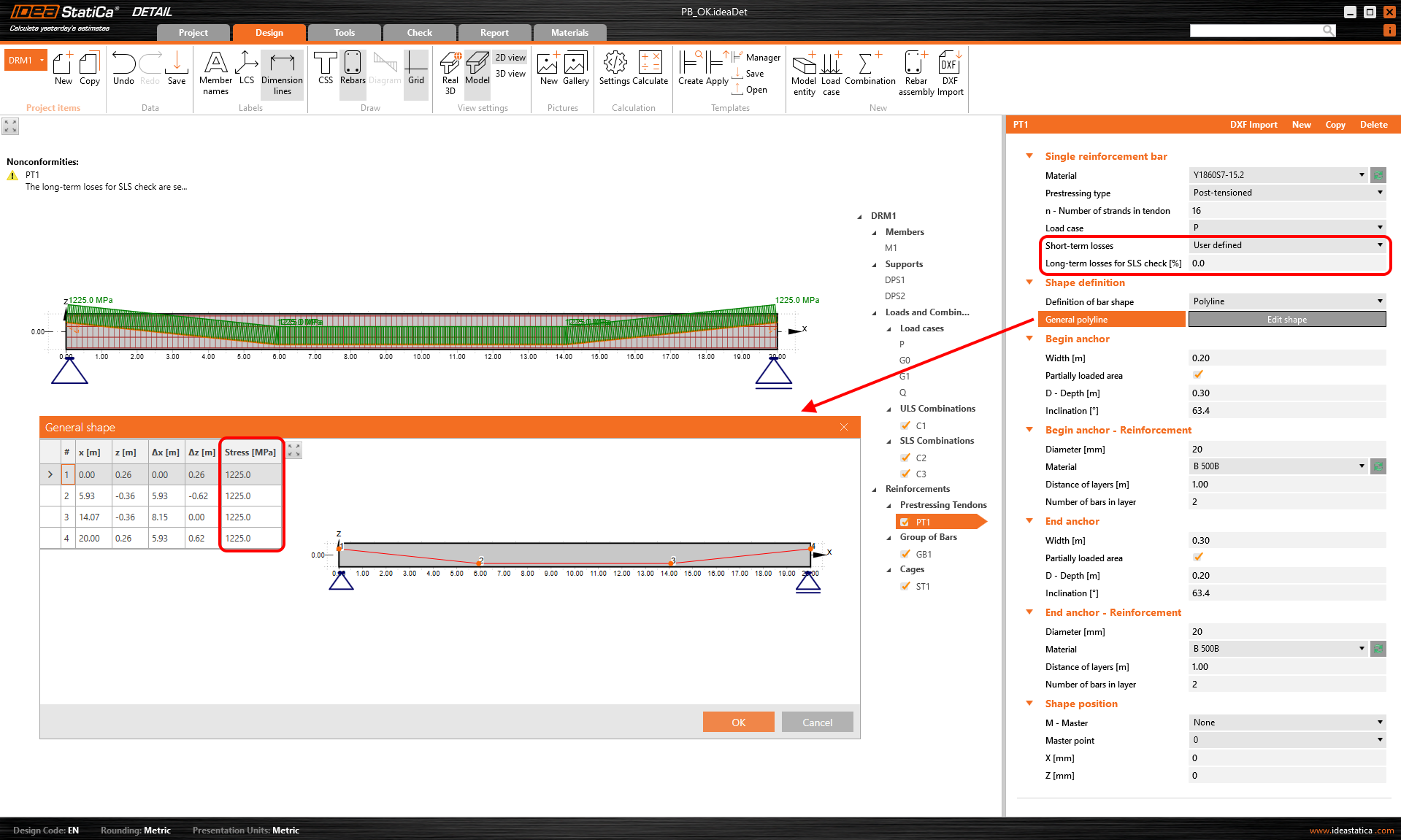

Le perdite a breve termine sono impostate come definite dall'utente. Il valore dopo le perdite a breve termine è 1225 MPa. Le perdite a lungo termine per lo SLE sono impostate allo 0%.
Il peso proprio è impostato come Tipo di Carico Permanente

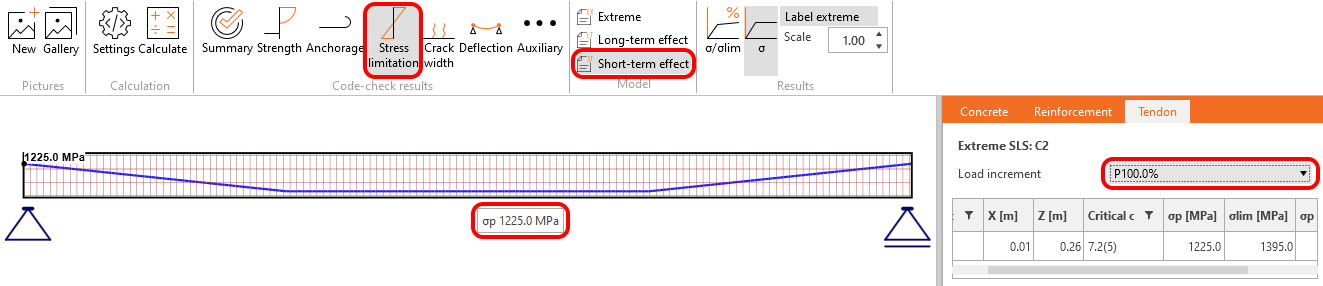

Nel primo passo del calcolo (nel primo incremento), viene applicato il tipo di carico precompressione (P100%). Poiché il peso proprio è impostato come tipo permanente, viene applicata solo la precompressione. Nella figura sottostante è possibile vedere la tensione risultante (dopo le perdite a breve termine) nel tendine al termine del calcolo.
La deformazione nella direzione Z è positiva (nessun peso proprio applicato).

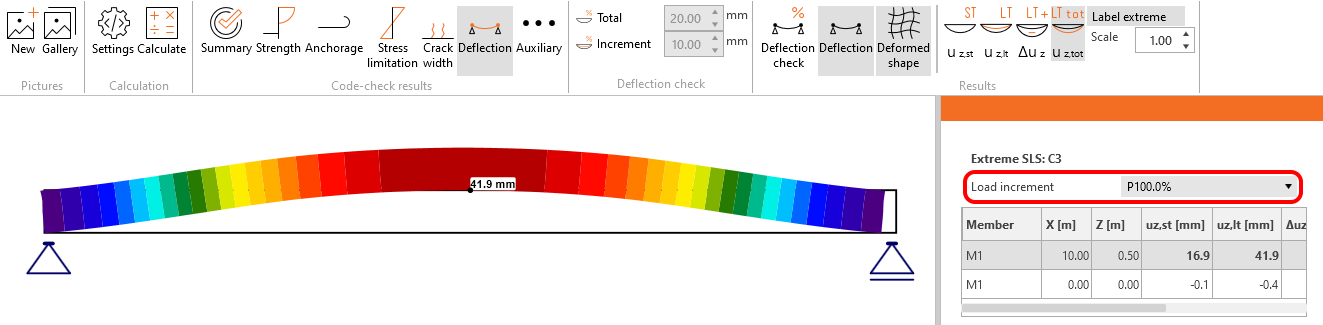

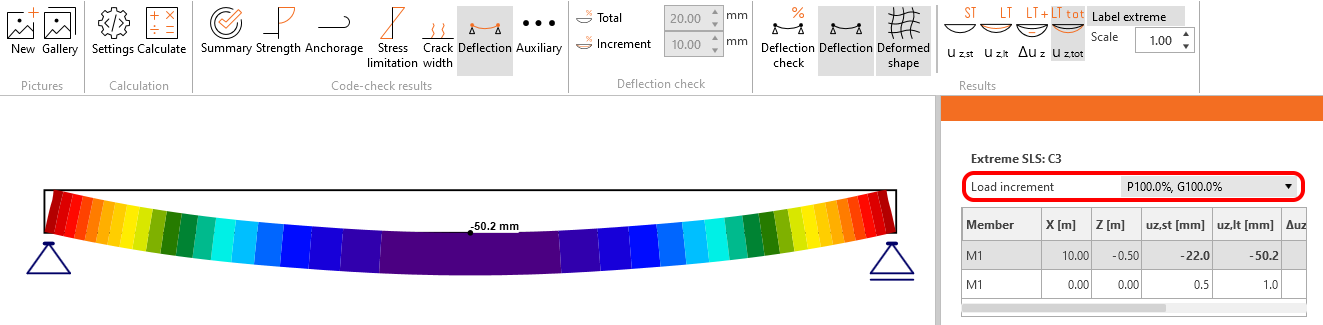

Nel secondo passo del calcolo (nel secondo incremento), viene applicato il tipo di carico permanente (G100%) contenente il peso proprio. La deformazione della trave sarà la seguente:

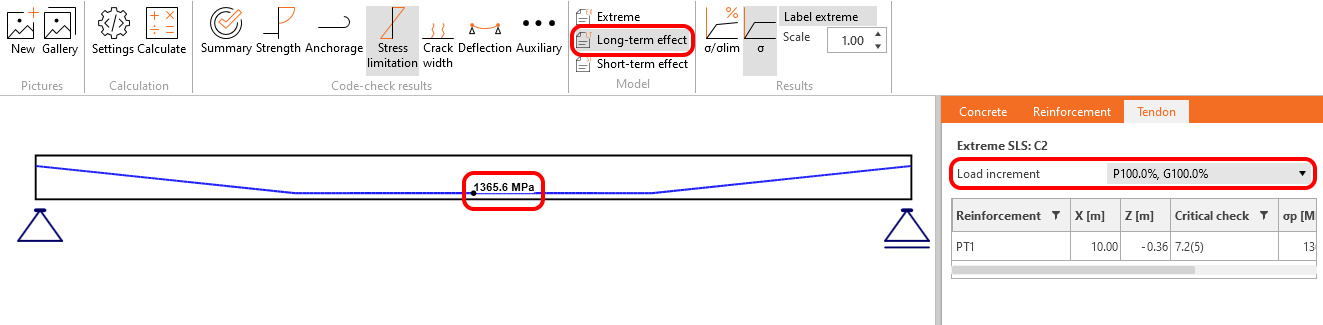

La tensione nel tendine per il secondo incremento è 1365 MPa, pari al 111% del valore specificato. Ciò è dovuto al fatto che la tensione nel tendine viene incrementata dalla differenza nella deformazione delle fibre di calcestruzzo adiacenti al cavo tra il primo e il secondo passo del calcolo (tensione aggiuntiva causata dalla freccia della trave).
Come evitarlo? Vedere di seguito.
Il peso proprio è impostato come Tipo di Carico Precompressione
Nel medesimo caso, solo il peso proprio è specificato come tipo di carico Precompressione.
Nel primo passo del calcolo, viene applicato il tipo di carico precompressione. In questo caso, il peso proprio e la precompressione sono impostati come tipo di carico precompressione. La tensione nel cavo è pari al valore specificato di 1225 MPa.
Poiché il peso proprio è già definito nel primo passo del calcolo, la deformazione della trave sarà la stessa nel primo e nel secondo passo del calcolo. (Non è definito nessun altro carico a lungo termine).
Conclusione
Se il peso proprio è specificato nel tipo di carico Precompressione, la tensione nel tendine nello stato P100%+G100% è uguale al valore impostato. Altri carichi a lungo termine possono essere inclusi nel Tipo di Carico Permanente, che verrà applicato alla struttura in una fase successiva e può quindi influenzare la tensione nel tendine.
Nell'applicazione è possibile impostare coefficienti di viscosità diversi per la prima e la seconda fase di calcolo. Ciò significa che è possibile simulare il momento di applicazione successivo di altri carichi permanenti.

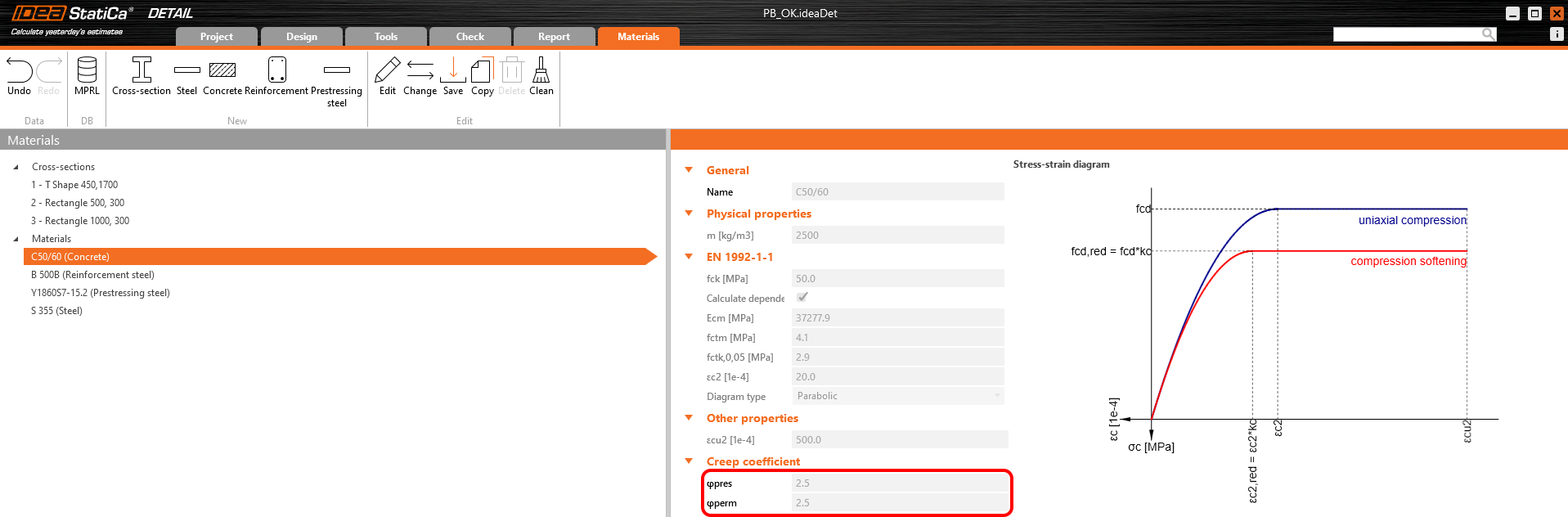

Si noti che entrambi i coefficienti di viscosità utilizzati nell'esempio avevano un valore di 2,5.

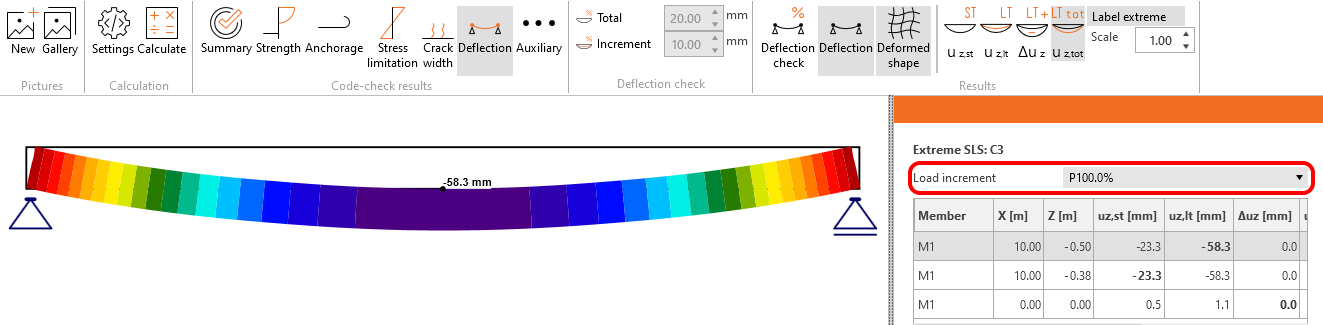

Vale la pena menzionare le differenze nelle deformazioni nella seconda fase del calcolo (-50,1 mm vs -58,3 mm). Questi valori indicano una possibile imprecisione.
Il flusso di lavoro raccomandato è di impostare sempre il Peso Proprio come Tipo di Carico Precompressione.
