1 Impostazione dell'ambiente
Per utilizzare i parametri nel lavoro quotidiano, occorre innanzitutto attivare la scheda Sviluppatore. Andare in Preferenze e selezionare la modalità Sviluppatore.
Nella barra multifunzione superiore appare la scheda Sviluppatore.
2 Impostazione dei parametri

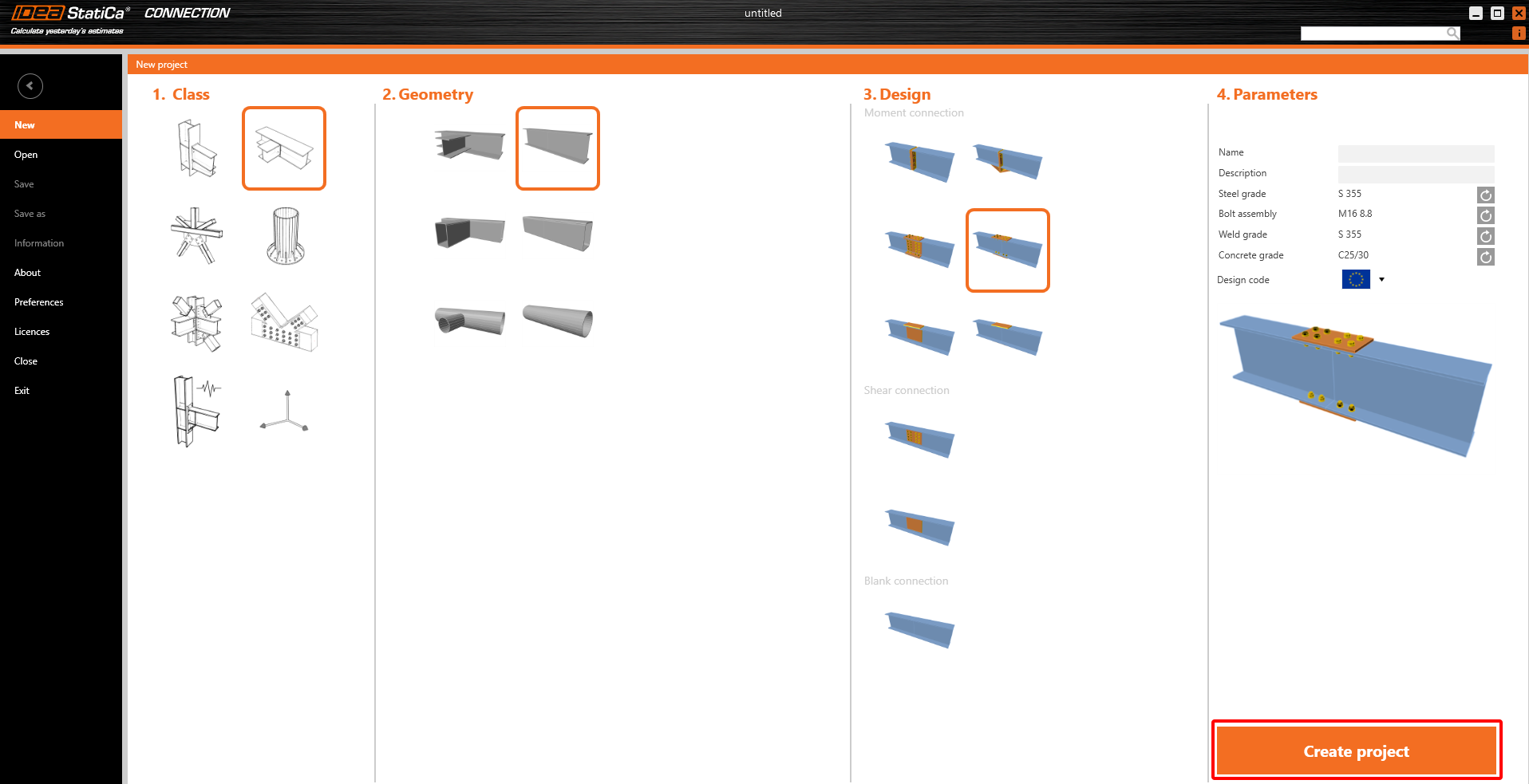

Per prima cosa, creiamo una giunzione utilizzando un semplice modello.
Accedere alla scheda Sviluppatore, fare clic sul pulsante Più e modificare il testo in base all'immagine:
ID parametro - ID univoco per il riconoscimento all'interno del software
Descrizione - Testo arbitrario
Espressione - Testo, numero, funzione, booleano, valore. Per ulteriori informazioni, consultare la Guida di riferimento
Valore - Il valore immesso nella cella Espressione, visualizzato nel sistema di unità di misura.
Unità - Diverse possibilità (lunghezza, area, sforzo,...), unità SI necessarie
Visibile - Quando la casella è selezionata, il parametro è visibile nella scheda Progettazione nella sezione Operazioni.
Il parametro deve essere correlato alla proprietà di una membratura, a un'operazione, ecc. Assegnare il parametro Pl_Th come proprietà dello spessore.
Duplicato per l'operazione SPL2[Operazione].
Per verificare se il parametro è attivo, consultare la scheda Proprietà del modello. Ora è possibile fare clic su Imposta sul modello. Le piastre assumeranno il nuovo valore 0,008 m.
3 Convalida dei parametri
A volte i parametri hanno un valore predefinito. È possibile impostare un'espressione predefinita per questo parametro. In questo caso, abbiamo impostato il valore a 0,01.
Cliccando sui tre puntini (...) si apre una nuova finestra intitolata Convalida parametri. Qui si può inserire il valore Pl_Th >= 0,01. È possibile decidere se la regola è solo un'avvertenza o una restrizione. Se è impostata la Restrizione, non sarà possibile impostare i valori delle operazioni nel modello. Se si imposta Avvertenza, nella tabella appare un triangolo giallo.
Utilizzando il pulsante Carica valori predefiniti si sovrascrive il valore da 8 mm a 10 mm in questa scheda Parametri.
4 Pubblicare nella Connection Library
Accedere alla Connection Library, selezionare Pubblica e apparirà una nuova finestra "Pubblica progetto di connessione".
Inserire un nome univoco per il nuovo modello, selezionare il set personale o aziendale e fare clic su Pubblica. La voce Parametrico è selezionata automaticamente.
5 Utilizzo del modello
Il modello creato può ora essere utilizzato in giunti simili. Nell'angolo in basso a destra è visibile il segno (P) per Parametrico.
Se non si è attivata la scheda Sviluppatore, dopo aver applicato questo modello a un'altra giunzione, si potrà accedere solo al campo con lo spessore della giunzione; tutte le altre voci sono grigie e non accessibili all'utente.
6 Ottenere di più dalla parametrizzazione
Si consiglia di consultare il tutorial per gli utenti avanzati per imparare a sfruttare tutte le opzioni offerte dalla progettazione parametrica.
Hai acquisito le competenze necessarie per utilizzare la parametrizzazione, creare modelli parametrici e svolgere le attività fondamentali legate ai modelli parametrici. Questo è il primo tutorial della serie di tutorial di IDEA StatiCa.
