1 Attivazione
Dalla versione midas Civil NX 2024 e successive, è stata aggiunta l'API e, grazie a questa nuova possibilità, è stato creato il nuovo collegamento a IDEA StatiCa Checkbot.

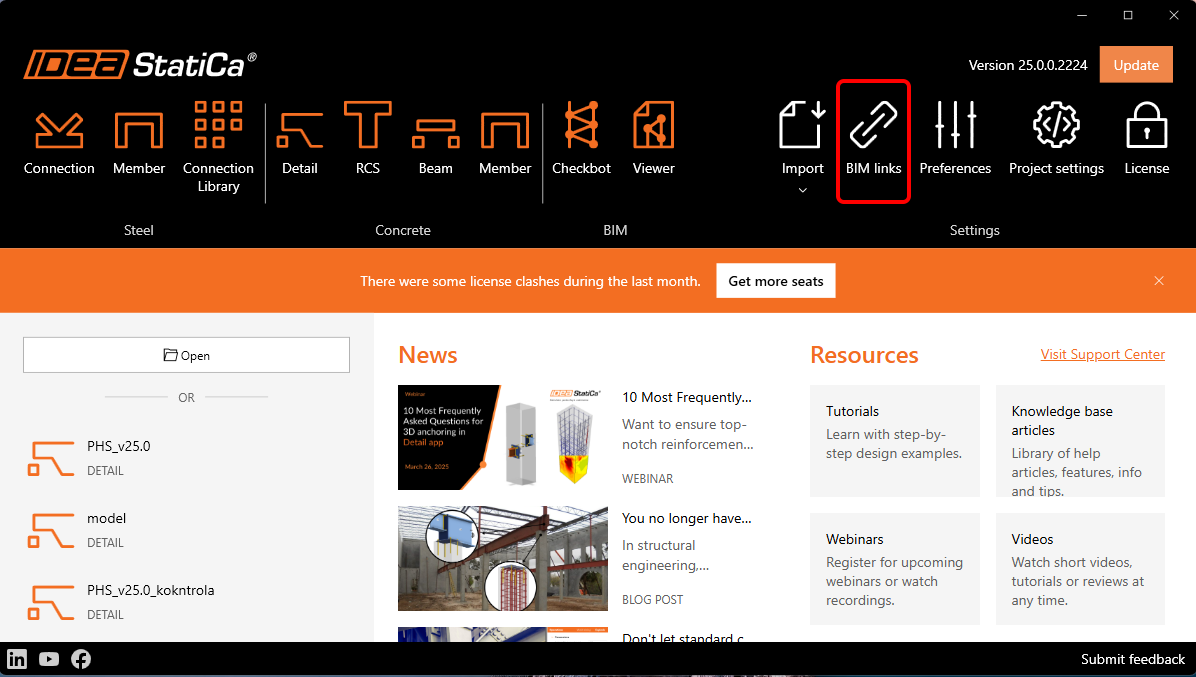

Nelle figure seguenti è possibile vedere come attivare il collegamento.
Premere SÌ quando il Controllo account utente richiede l'autorizzazione per apportare modifiche al dispositivo.

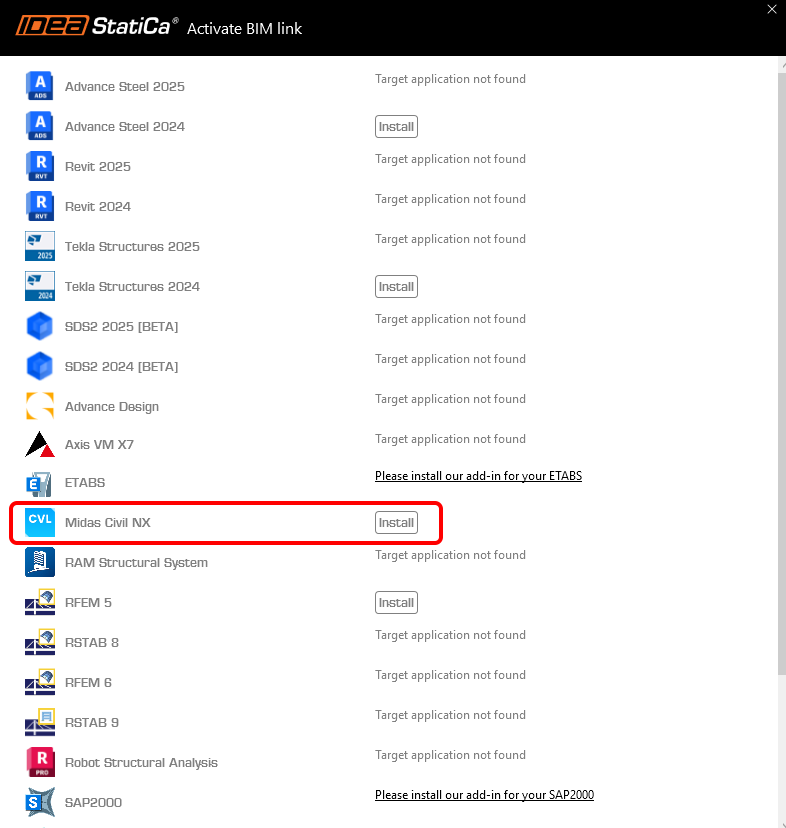

Installare il collegamento BIM di midas Civil NX.

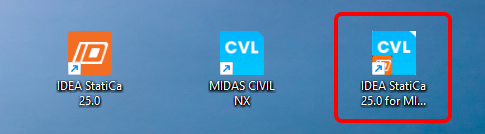

Successivamente, sul Desktop apparirà la nuova icona.
Avviare ora midas Civil NX e aprire un progetto nuovo o esistente.

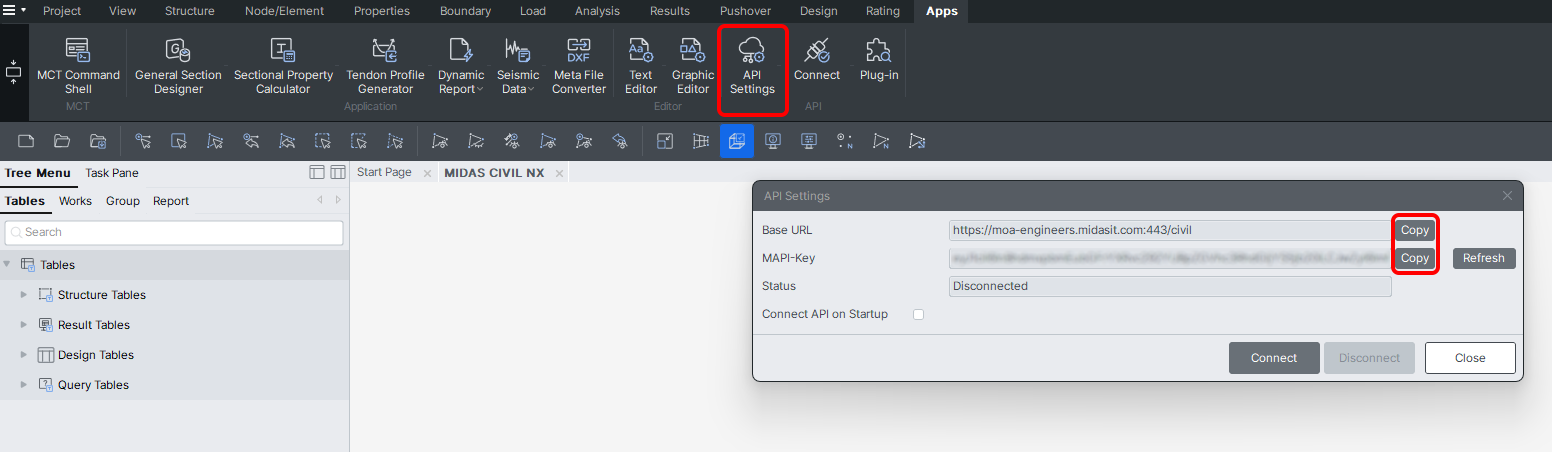

Nella barra multifunzione, nell'ultima scheda APPs, è presente API Settings, dove sono indicati il Base URL e la MAPI-Key. Al primo avvio, la MAPI-Key è vuota ed è necessario generarla facendo clic sul pulsante Refresh. La MAPI-Key è univoca per ogni utente e non deve essere condivisa con altri. Il pulsante Copy può essere utilizzato per copiarla.
Connettersi all'API.

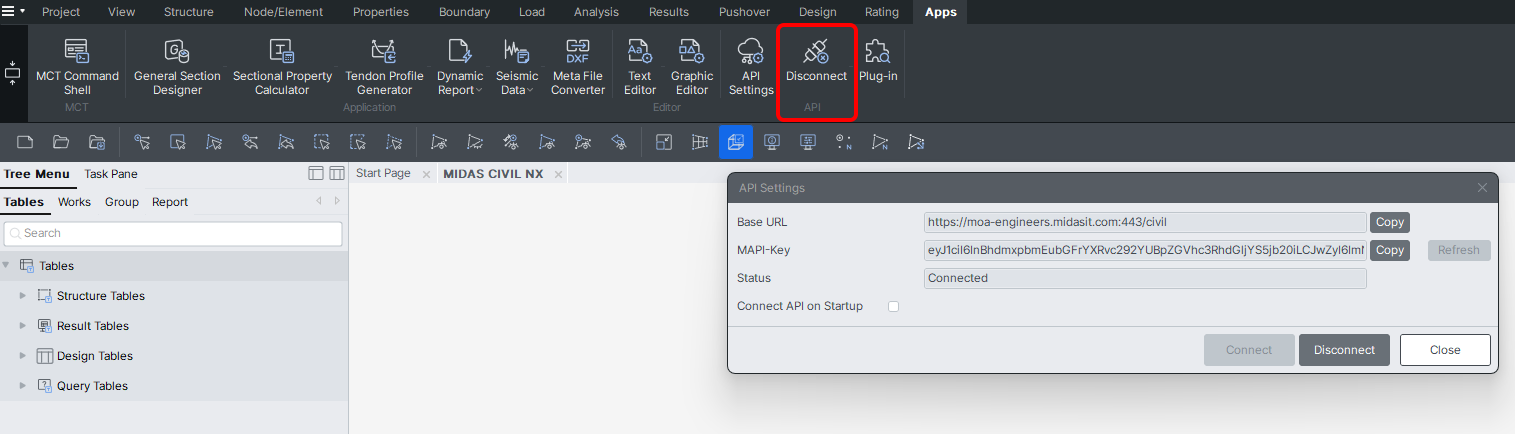

L'API è connessa quando la scheda cambia in "Disconnect".

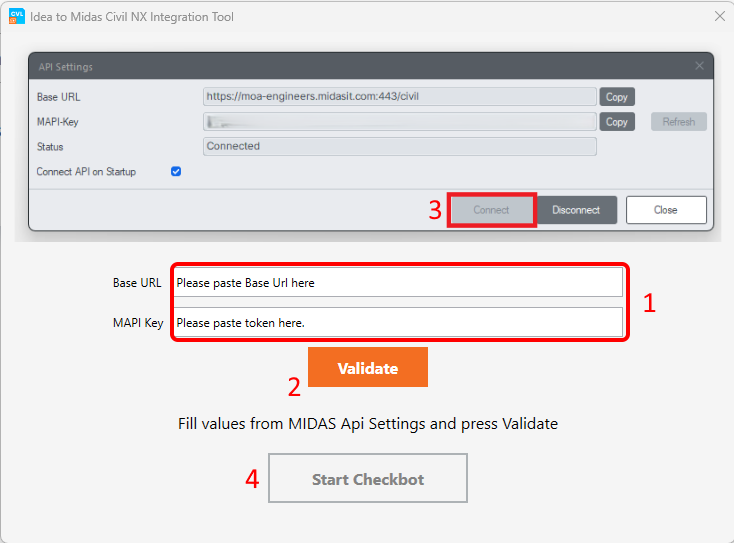

Aprire lo IDEA to MIDAS CIVIL NX Integration Tool dal Desktop e incollare il Base URL e la MAPI Key copiati dal progetto MIDAS CIVIL NX aperto (1). Quindi, eseguire la Validazione (2) e connettersi a Civil NX (3). Dopodiché, avviare Checkbot (4).

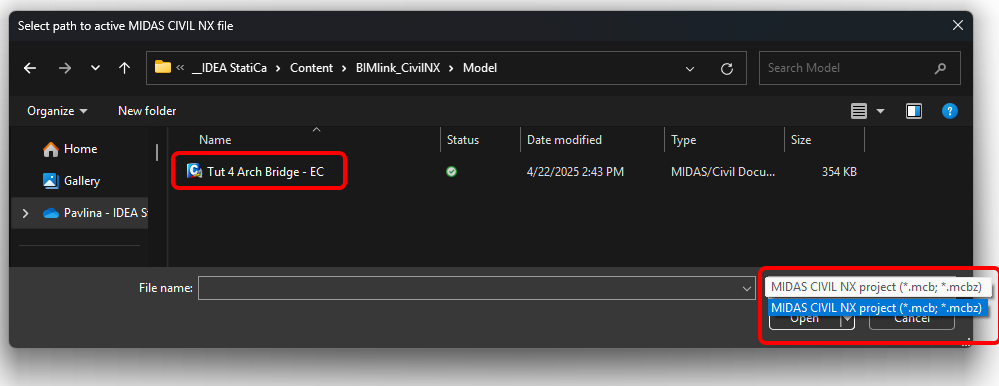

Selezionare il percorso del file MIDAS CIVIL NX attivo e aprirlo. È possibile scegliere sia il formato .mcb che .mcbz.

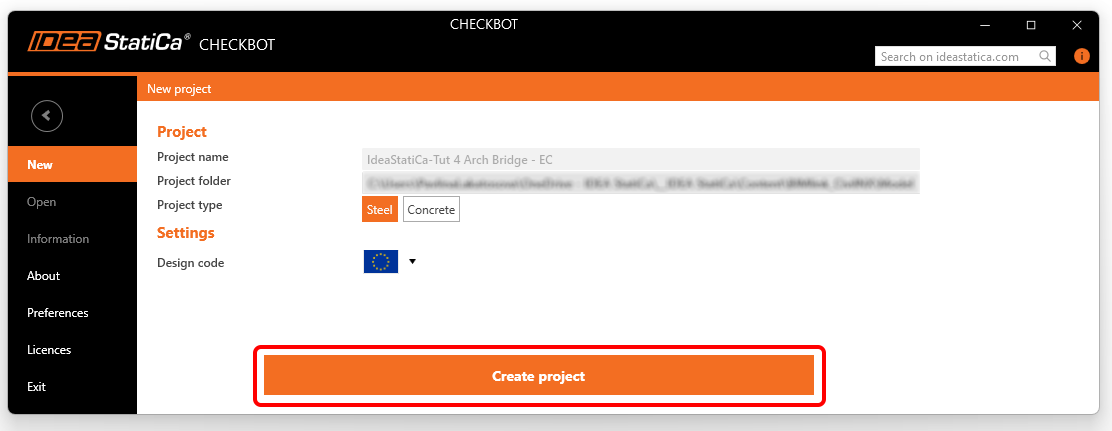

Creare il nuovo progetto in Checkbot.

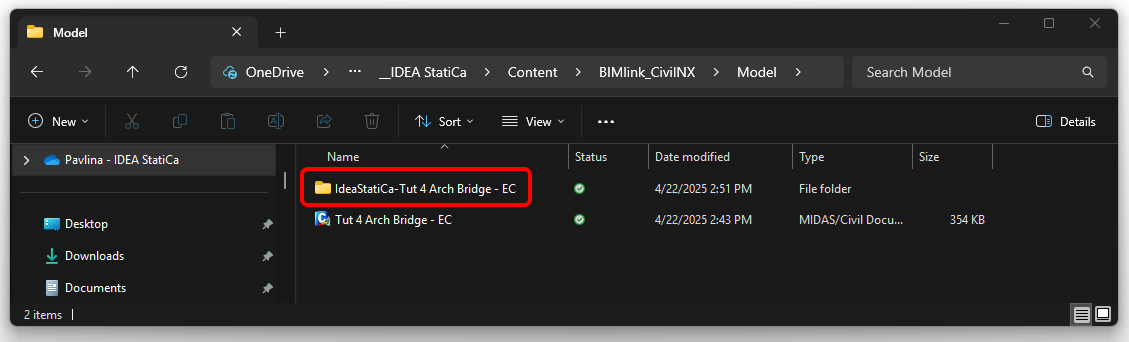

La cartella di Checkbot viene creata nella stessa cartella del progetto MIDAS CIVIL NX.

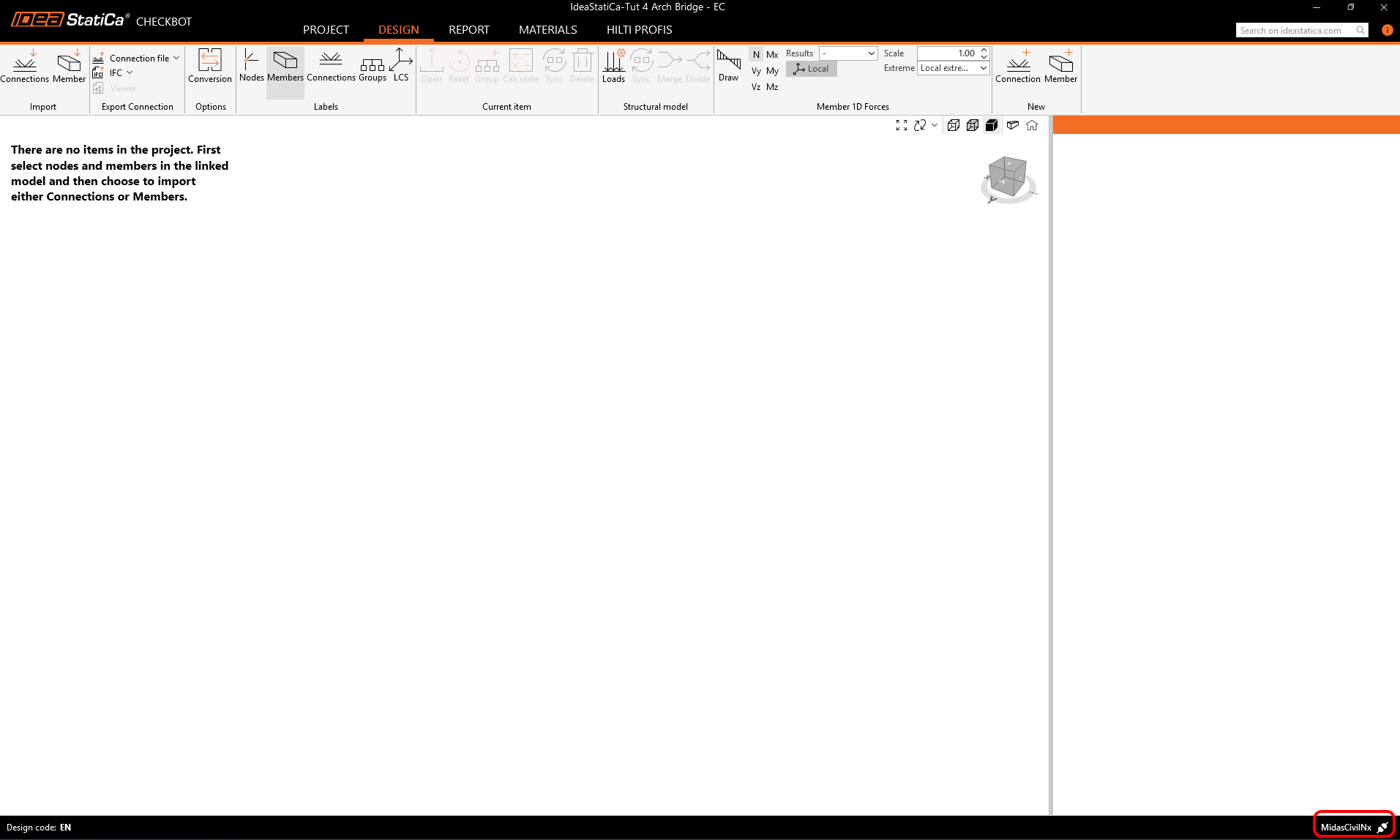

Dopodiché, viene aperto un nuovo progetto. Checkbot è connesso a Civil NX (vedere l'angolo in basso a destra).
2 Importazione in Checkbot
Prima di tutto, eseguire l'analisi lineare in Civil NX per ottenere le forze interne.

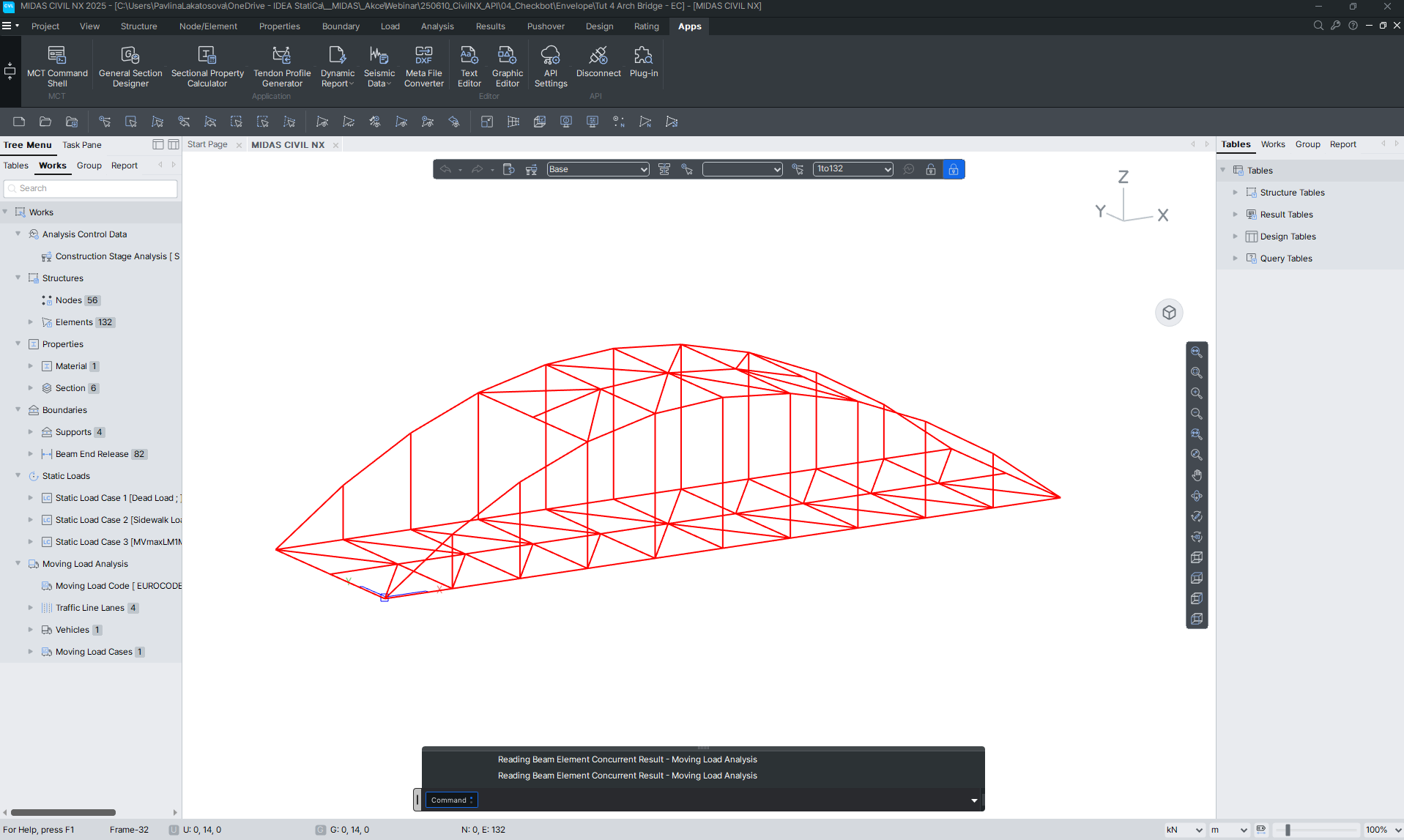

Dopo l'analisi, è possibile importare l'intero modello. Per farlo, selezionare tutti gli elementi.

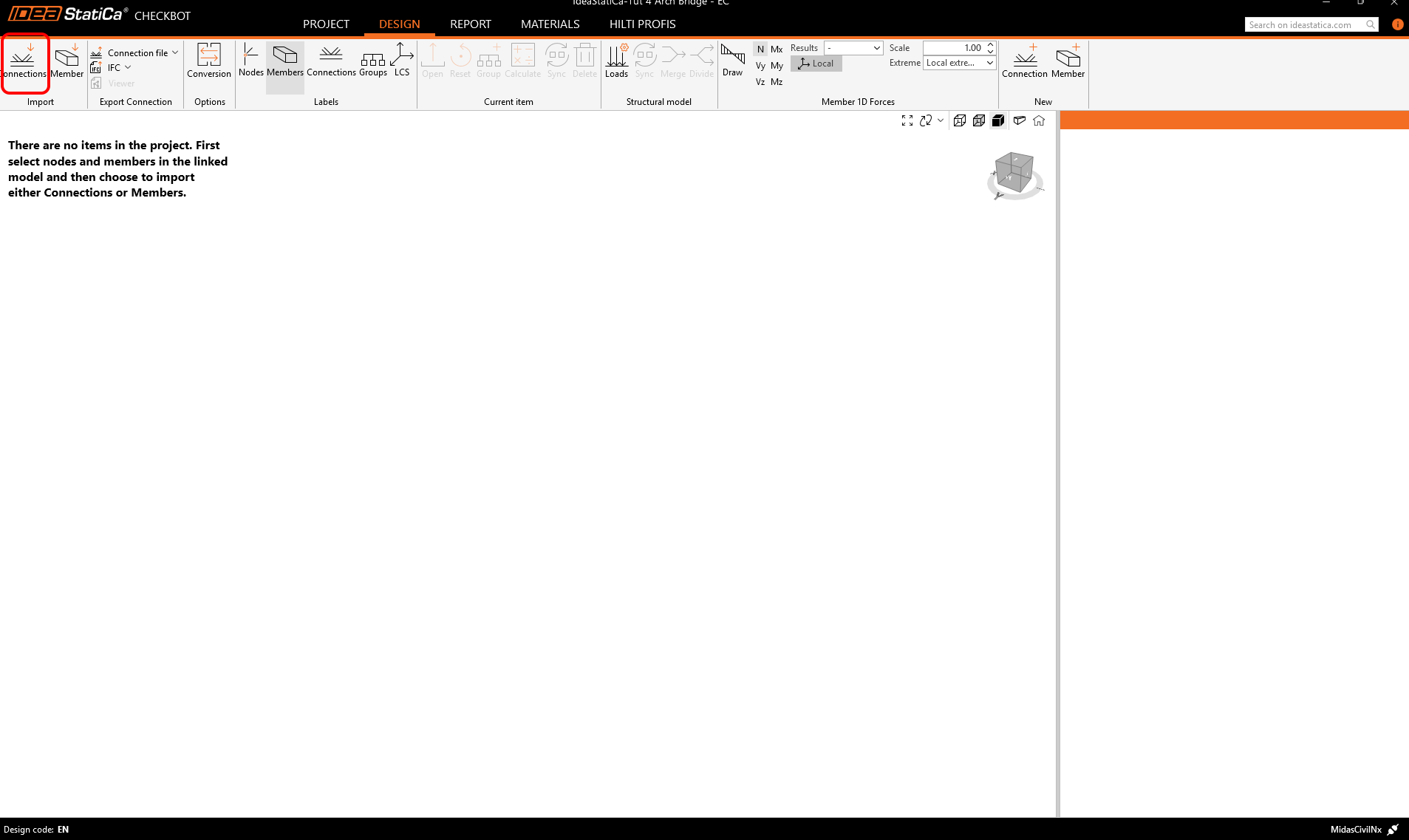

Fare clic sulla scheda Connections Import.

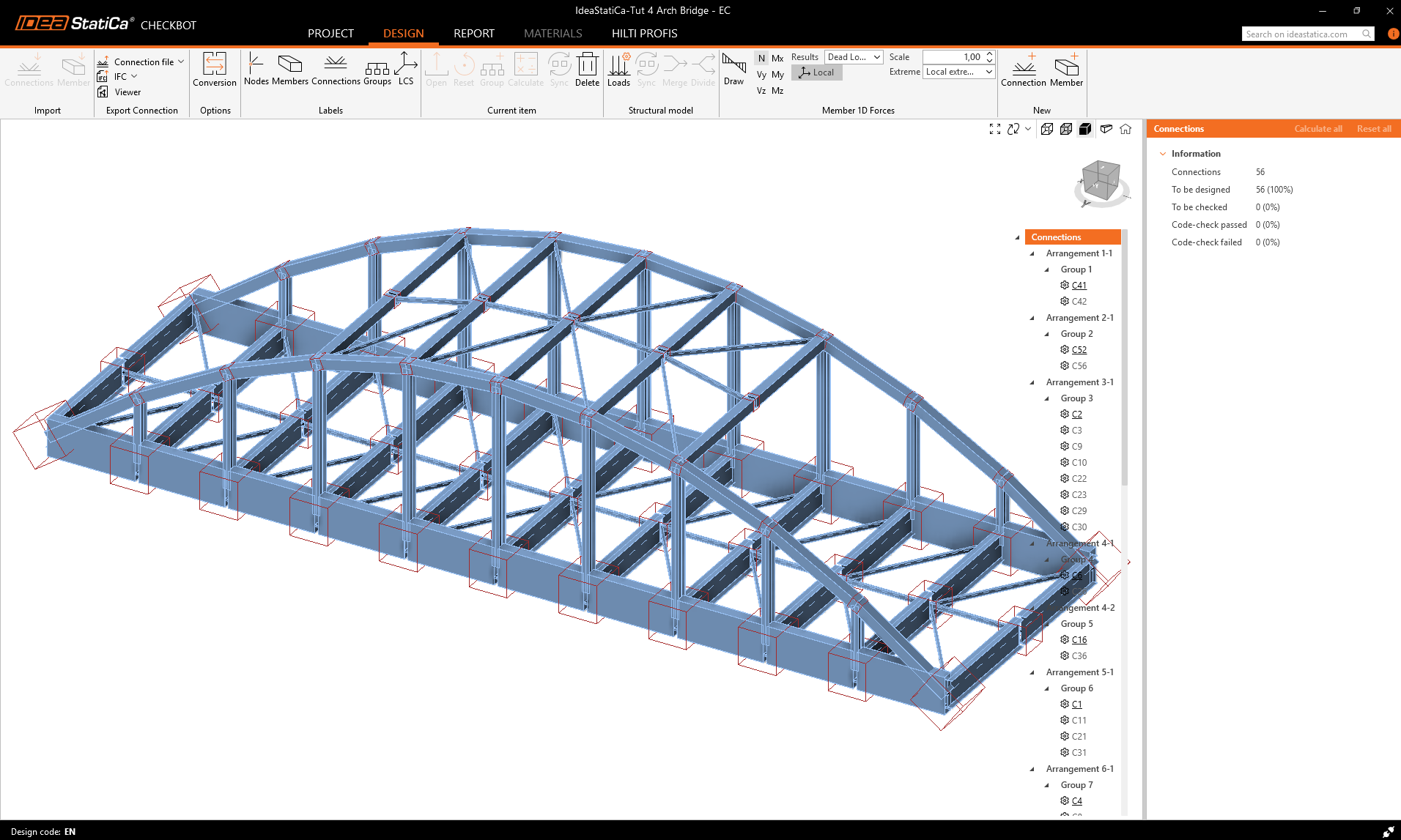

L'intera struttura è stata importata.
In alternativa, i collegamenti possono essere importati uno alla volta selezionando uno o più collegamenti. I collegamenti della stessa tipologia vengono raggruppati in un unico insieme o gruppo.
Per ulteriori informazioni sul flusso di lavoro in Checkbot, consultare l'articolo Checkbot – flussi di lavoro BIM in blocco.
Consultare anche le limitazioni note del collegamento BIM da MIDAS a Checkbot.
Nota importante

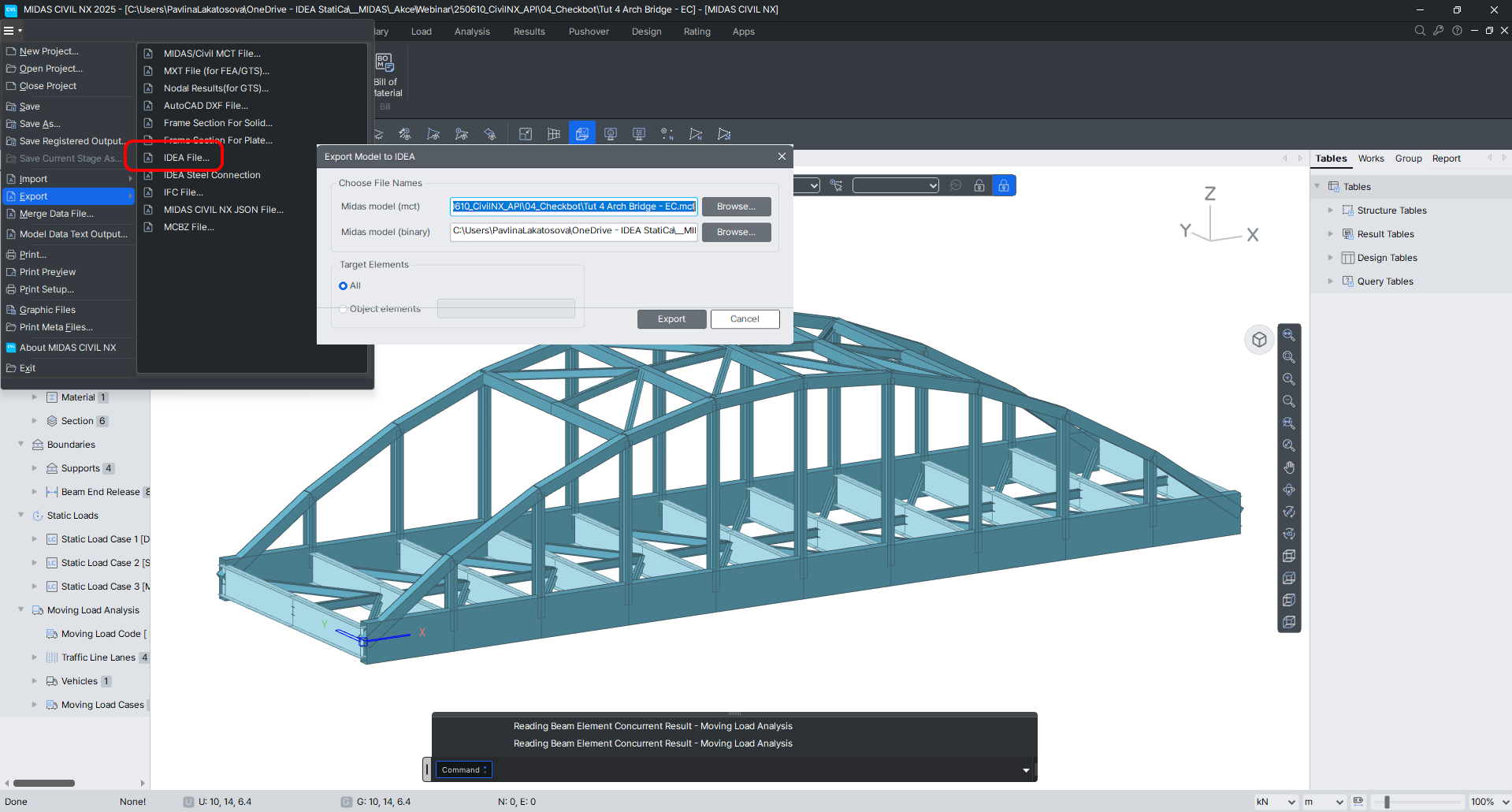

Civil NX consente ancora l'esportazione verso IDEA StatiCa BIM per la verifica dettagliata delle sezioni in calcestruzzo.
