1 Nuovo progetto
Esegui IDEA StatiCa Connection nella scheda Steel.
Mantieni le impostazioni predefinite per la topologia di ancoraggio e apri il progetto.
2 Progetto
Dopo aver creato la soluzione dal modello, per spostare il basamento sul bordo, dobbiamo esplodere il modello per separare le operazioni.
Regoliamo la piastra di base e impostiamo il trasferimento della forza di taglio come Attrito.
Nota: dal rilascio della versione 24.1, Idea Statica Detail sono fuori beta per il progetto di ancoraggio 3D. Con questa nuova versione, il taglio può essere trasferito anche tramite ancoraggi, ferro a taglio e attrito.
Inserire le forze interne per l'ancoraggio con carico biassiale. Le forze interne causano una sollecitazione di compressione sul contatto tra il terreno e il blocco di calcestruzzo. Per impostazione predefinita, si assume che il blocco di calcestruzzo sia fessurato.
3 Verifica
Passa alla scheda Verifica e Calcola il modello. La verifica in accordo al codice dimostra la modalità di rottura degli ancoraggi. Analizziamola più in dettaglio.
Esploriamo i potenziali cedimenti per trazione, taglio e interazione reciproca secondo la norma EN 1992-4.
Esaminare la Verifica dettagliata degli Ancoraggi, che rivela una non conformità sulla prima pagina. Questo ti informa sulle verifiche che dovrai eseguire manualmente o con altri metodi, poiché non sono inclusi in IDEA StatiCa Connection. Si raccomanda di intraprendere le azioni necessarie per risolvere questo problema.
Causa della non verifica degli Ancoraggi:
- Il problema è causato dalla resistenza a rottura conica degli ancoraggi a trazione e a taglio.
- Questa imperfezione può essere facilmente risolta con IDEA StatiCa 3D Detail. Questo aiuta a bypassare il modello di blocchi fessurati di calcestruzzo semplice nelle connessioni di IDEA StatiCa.
4 Esportazione
L'applicazione sviluppata internamente IDEA StatiCa Connection dispone ora di un potente collegamento BIM con Detail 3D, che consente la simulazione e la verifica di blocchi in cemento armato con combinazioni multiple.
Prerequisiti per l'esportazione:
- Il modello deve essere precalcolato e i risultati devono essere inclusi.
Tornare sulla scheda Verifica (1) -> Verifica CA (2)-> Salva(3).
L'esportazione è consentita solo per la topologia di nodo con ancoraggi. L'esportazione consente il trasferimento di:
- Blocco di calcestruzzo
- Ancoraggi
- Piastra di base
- Carichi
Informazioni e parametri aggiuntivi che vengono impostati in base alle corrispondenti impostazioni in IDEA Connection:
- Trasferimento del taglio (attraverso Ancoraggi, Ferro a taglio e Attrito)
- Materiale
- Tipo di ancoraggio: Chimico/In opera
- Estremità tipo di ancoraggio: Rondella/Dritto/Unicino
5 Progetto
Questa sezione consente di modificare le Membrature, i Supporti, i Carichi e le Combinazioni e l'Armatura.
Supporto
Il terreno ha una certa rigidezza, che deve essere considerata per una simulazione precisa. Il Supporto di superficie consente la rigidezza in tutte e tre le direzioni ed è impostato di default come inattivo in trazione (non linearità al contorno).
- Si consiglia di fare attenzione quando si fanno ipotesi sulle condizioni al contorno. In caso di non linearità, se i momenti sono piuttosto elevati, il supporto del blocco di calcestruzzo in trazione può ribaltarsi durante l'analisi, causando grandi rotazioni. Questo può portare a un modello divergente a causa del movimento del corpo flessibile.

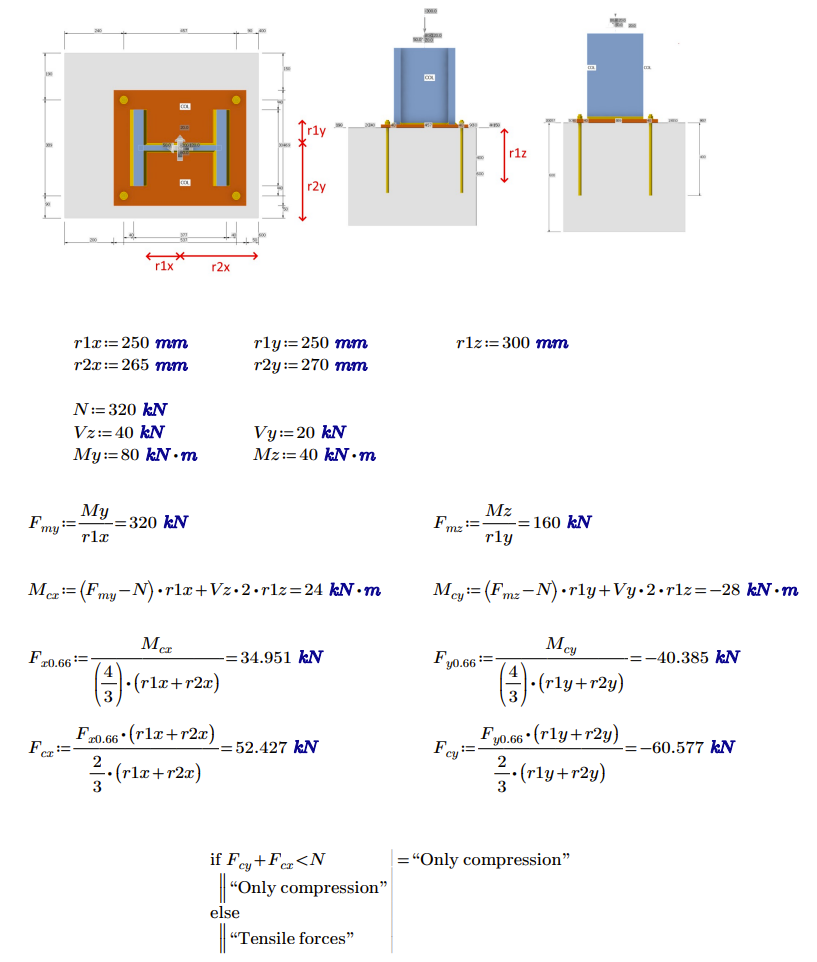

Le forze interne si combinano per comprimere completamente il giunto tra il terreno e la superficie del blocco di calcestruzzo. Il calcolo manuale conferma che il giunto tra il terreno e la superficie del calcestruzzo è in compressione. Questo calcolo non è obbligatorio, ma fornisce informazioni utili su potenziali problemi di stabilità durante la fase di pre-progetto.
Dispositivi di trasferimento
Gli ancoraggi sono importati da IDEA StatiCa Connection. Utilizzare l'opzione di selezione multipla per indicare tutti gli ancoraggi e modificare la forma dell'ancoraggio su Piegato Standard. È possibile selezionare due tipi di ancoraggi. Il modello Gettato in opera è quello predefinito.
Ancoraggi gettati in opera:
- Pre-installati con le stesse proprietà di aderenza delle barre di armatura.
Ancoraggi chimici:
- Post-installati (ancoraggi chimici) con la possibilità di personalizzare la forza di adesione in base alla forza di adesione effettiva.
Prestare attenzione alla corretta impostazione dell'interconnessione con la piastra di base. Nel caso di importazione della fondazione dall'applicazione Connection, il trasferimento delle forze assiali dovrebbe essere disattivato e il trasferimento del taglio dovrebbe essere attivato. Il motivo è che gli ancoraggi vengono caricati direttamente dalle forze. Puoi leggere ulteriori informazioni a riguardo qui.
Se si dovesse progettare una fondazione da zero nell'applicazione Detail, entrambe le opzioni sarebbero ATTIVE. Quando si trasferisce il taglio attraverso gli ancoraggi, l'utente deve determinare quali ancoraggi sopporteranno la forza di taglio e selezionare la casella di controllo corrispondente. Ciò è in linea con i requisiti EN, che specificano che il taglio dovrebbe essere assegnato solo agli ancoraggi efficaci per la verifica della rottura del bordo del calcestruzzo.
Armature
Impostare il copriferro su 40 mm, che verrà utilizzato come valore di default per l'armatura.
Selezionare il Gruppo di armature(1)-->Gruppo di barre 3D(2) e inserire il Diametro, le Proprietà e la Geometria(3).
Copia l'operazione e modifica la Superficie. Tutte le altre opzioni vengono mantenute.
Copia l'operazione e modifica le opzioni come di seguito.
Copia l'operazione e modifica le opzioni come di seguito.
Carichi e combinazioni
Le combinazioni sono importate da IDEA StatiCa Connection. Tutte le conseguenze dell'importazione sono indicate in dettaglio in - Importazione di ancoraggi da Connection a Detail.
Creiamo il peso proprio:
Creare una combinazione con Peso proprio e aggiungere il coefficiente per peso proprio = 1,35 secondo i codici
EN 1991-1-1
6 Verifica
Prima di eseguire la simulazione, si consiglia di modificare il moltiplicatore di maglia a due per accelerare il processo di simulazione. Questo passaggio non è obbligatorio, ma può ridurre il tempo di calcolo e aiutare a individuare eventuali problemi di divergenza. Se tutto funziona senza problemi, si può tornare a un moltiplicatore pari a uno.
Risultati
Tensione principale equivalente
La tensione principale equivalente (EPS) nel calcestruzzo viene determinata in base al comportamento volumetrico del blocco di calcestruzzo. Vengono identificate ed evidenziate le aree che subiscono il carico maggiore. Al fine di comprendere il confinamento rispetto alla compressione monoassiale, la tensione effettiva viene calcolata utilizzando il fattore kappa. Ulteriori informazioni sulla tensione principale equivalente sono contenute in questo articolo del background teorico.
Tensioni nelle armature
Durante la verifica dell'armatura, è fondamentale notare che l'ancoraggio vicino all'angolo è sfruttato al massimo.
Quando si visualizza l'utilizzo dell'armatura, l'utente può vedere chiaramente quale armatura contribuisce a trasferire il carico e prevenire la rottura del cono di calcestruzzo.
Ancoraggio
Ricontrollare le impostazioni di Ancoraggio e attivare la Forza totale negli ancoraggi. Le forze negli ancoraggi possono variare leggermente a causa delle differenze della rigidezza del blocco di calcestruzzo. Le differenze non sono significative, però.
Deformazioni
Spostarsi su Ausiliario e attivare la Deformazione.
Non è necessario eseguire una verifica delle deformazioni per gli SLU, ma si raccomanda vivamente di verificare le deformazioni dopo l'analisi per assicurarsi che il modello non subisca grandi deformazioni, grandi rotazioni o che qualche elemento finito sia danneggiato. In questo modo si avrà una visione d'insieme dei risultati dell'analisi e si potranno identificare eventuali problemi emersi durante l'analisi.
7 Relazione
Infine, passate all'anteprima/stampa della relazione. IDEA StatiCa offre una relazione di calcolo completamente personalizzabile da stampare o salvare in formato modificabile.
È stato verificato il progetto dell'intera connessione utilizzando le norme EN 1993-1-8 e EN 1992-4. La parte in acciaio è stata verificata in IDEA StatiCa Connection e il blocco in calcestruzzo è stato verificato secondo codice in IDEA StatiCa Connection e Detail.
