La funzione è stata rilasciata nella patch 22.1.3 e aggiornata nella 23.0.1.
I progettisti di connessioni in acciaio hanno bisogno di iterare per arrivare rapidamente il progetto finale. Per farlo, non è necessario valutare l'intera serie di effetti di carico sul modello. È sufficiente utilizzare gli effetti di carico critici per ottenere questo risultato.
Nel caso di dettagli complessi, si consiglia di eseguire l'analisi finale con l'intero set di effetti di carico, in modo da coprire tutti i carichi definiti dal progettista.
Esistono diversi modi per definire gli effetti di carico nel modello IDEA StatiCa Connection. Per diversi effetti di carico, il modo più semplice è importare i carichi tramite un collegamento BIM o utilizzare l'opzione di Importa XLS.
È anche possibile ricevere gli input di carico in un foglio Excel, che può contenere centinaia di combinazioni di carico per ogni connessione. Poiché è molto inefficace calcolare una tale quantità di effetti di carico (in termini di tempo) in IDEA StatiCa Connection, è necessario selezionare solo quelli decisivi, riducendo così il numero totale di effetti di carico (e il tempo!).
IDEA StatiCa Connection dispone ora di un'utile funzione per filtrare gli effetti di carico estremi in modo automatico e semplice. Ma prima...
Qual è il carico estremo?
La selezione del carico estremo valuta le componenti di carico di ogni membratura collegata nella connessione e seleziona quelle più estreme in base ai seguenti criteri:

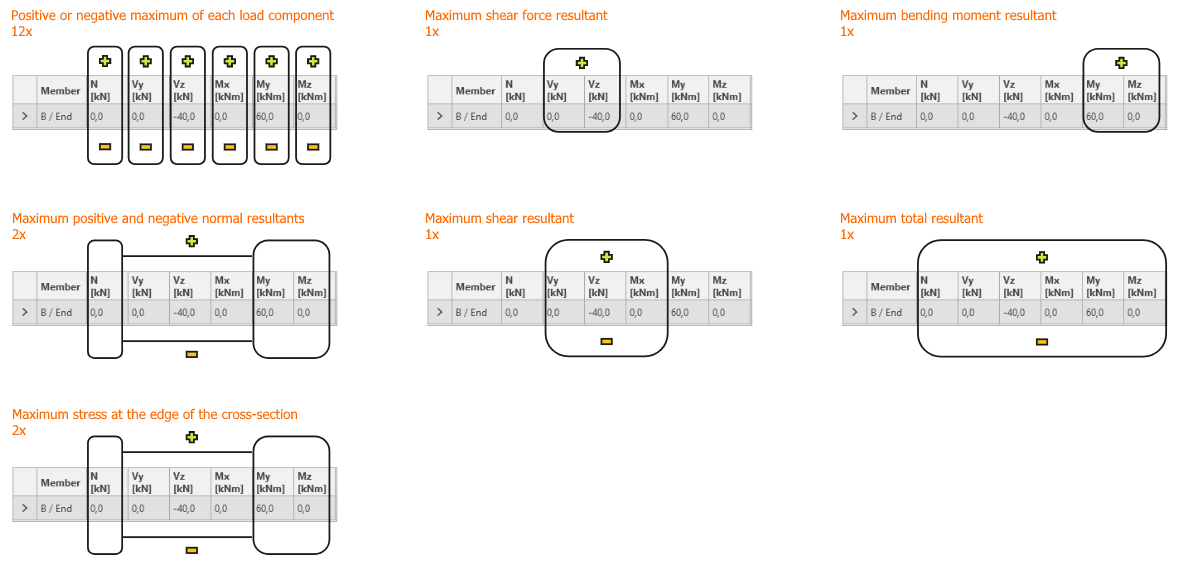

- Massimo positivo o negativo di ogni componente di carico (N, Vy, Vz, Mx, My, Mz) - 12x
- Massima risultante della forza di taglio - 1x
- Massima risultante del momento flettente - 1x
- Massima risultante normale positiva e negativa - 2x
- Massima risultante di taglio - 1x
- Massima risultante totale - 1x
- Sollecitazione massima al bordo della sezione trasversale - 2x
È possibile selezionare un massimo teorico di 20 estremi di carico per ogni elemento collegato. Il numero totale di estremi selezionati è quindi n x 20, dove n è il numero di elementi di una connessione. Tuttavia, il numero di set di carico selezionati può essere inferiore, poiché gli estremi degli elementi si sovrappongono.
Vediamo ora come filtrare i valori estremi.
Selezionare gli estremi ed eseguire l'analisi

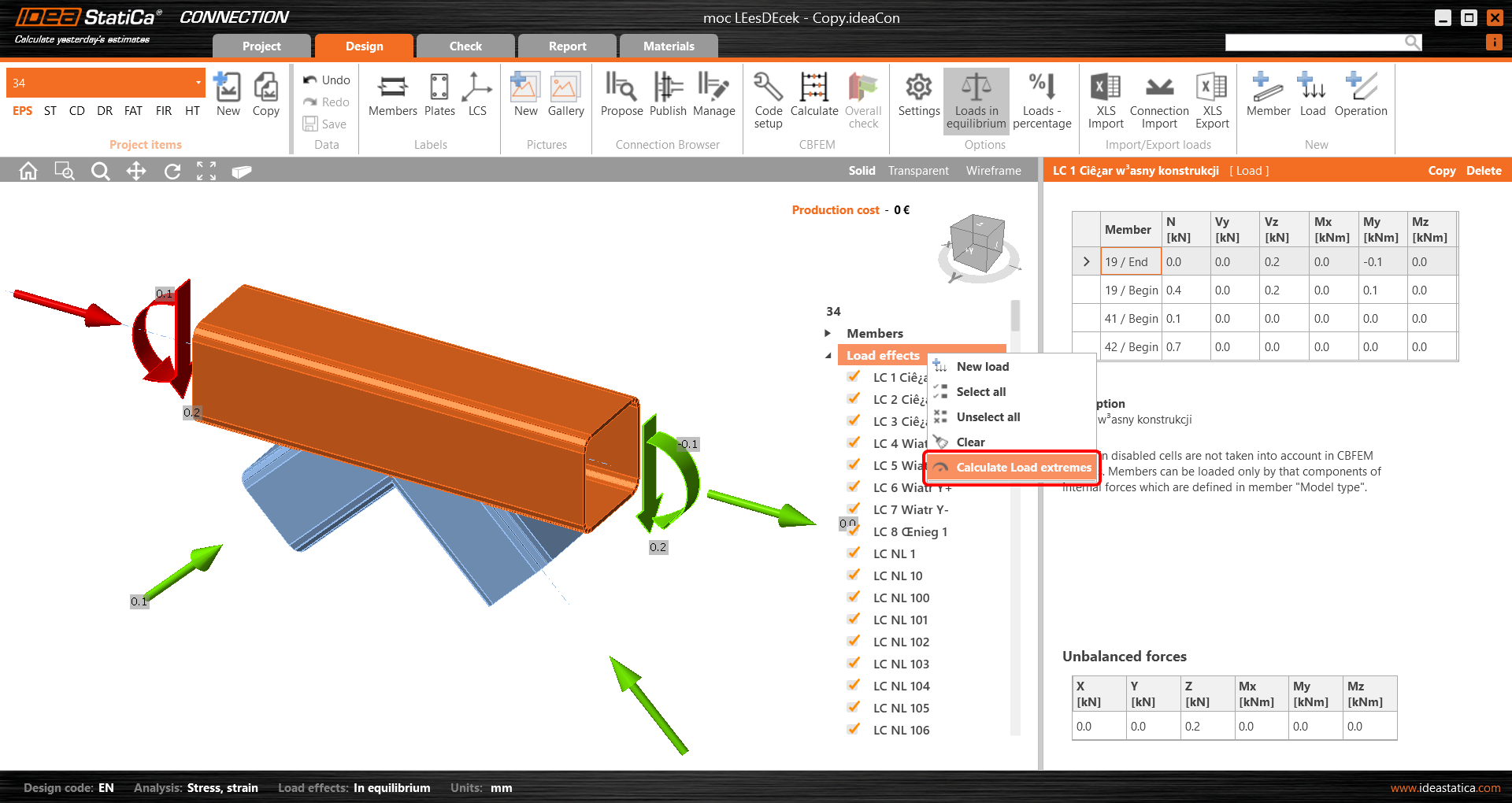

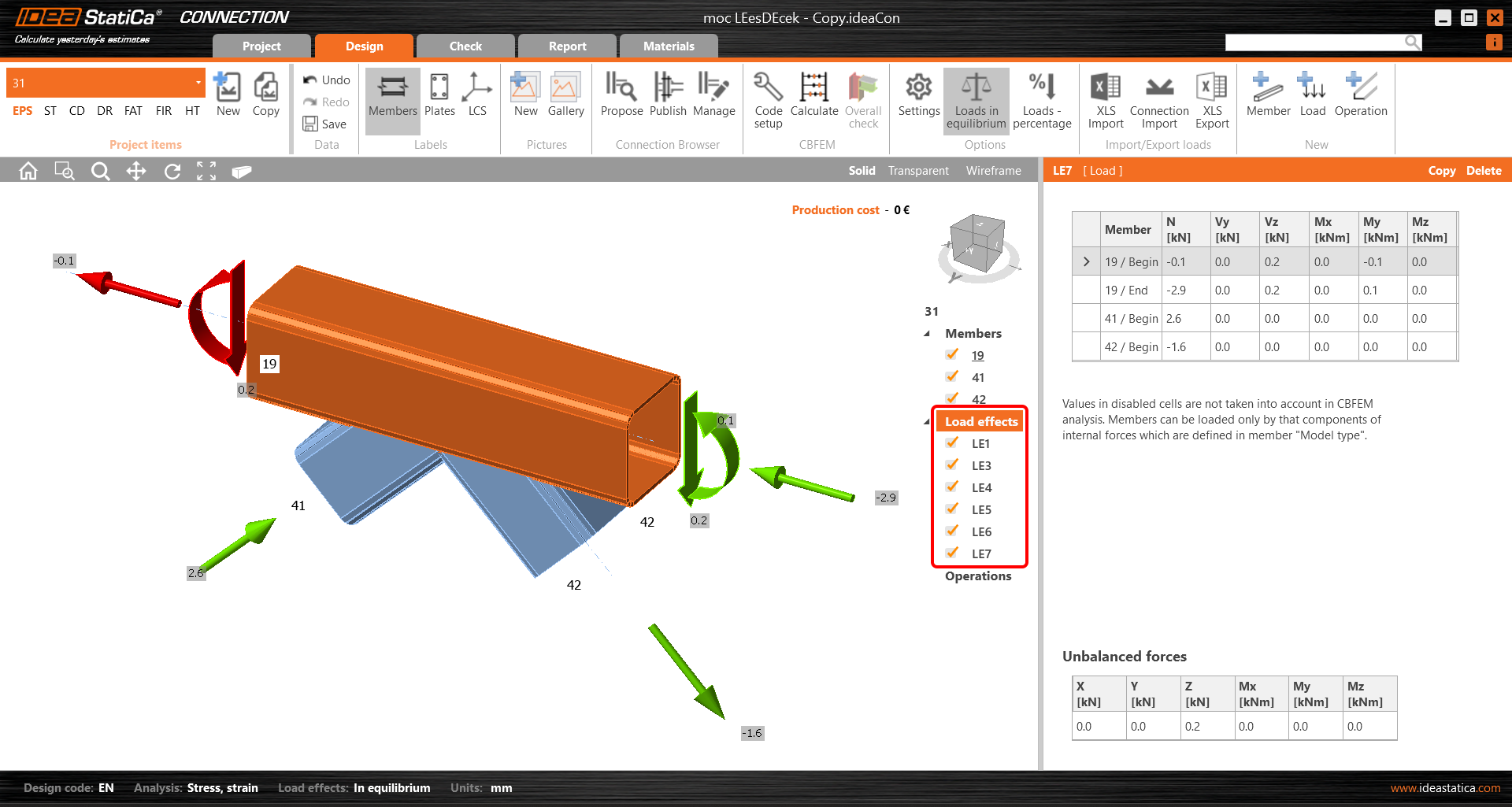

Per selezionare gli estremi da analizzare, utilizzare il tasto destro del mouse sugli effetti di carico e selezionare l'opzione Calcola carichi estremi.

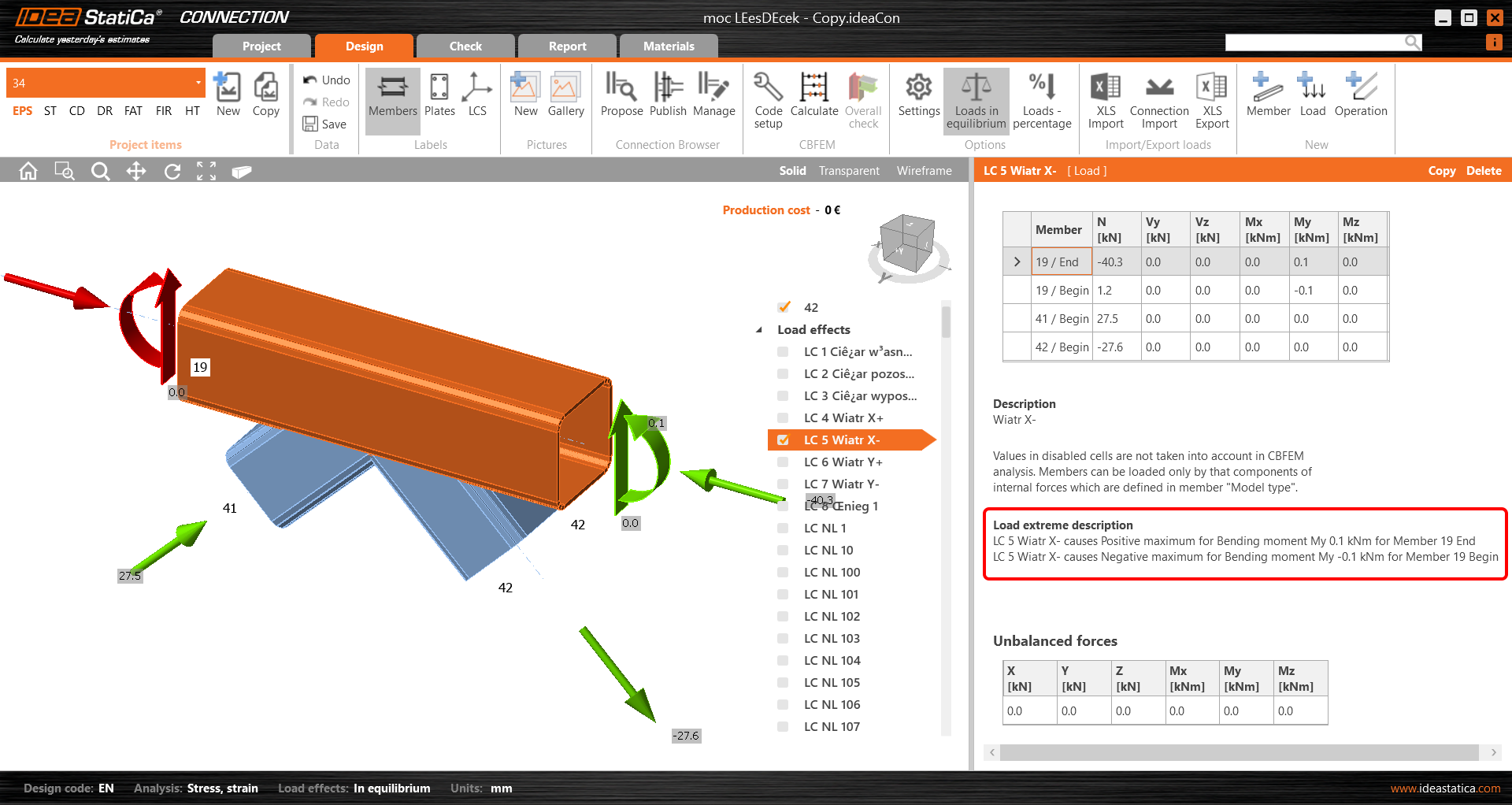

In questo modo vengono deselezionati dall'elenco gli effetti di carico non rilevanti (non estremi). Il motivo di ogni effetto di carico estremo selezionato è presentato nella descrizione sotto la tabella.
Importazione degli estremi da XLS

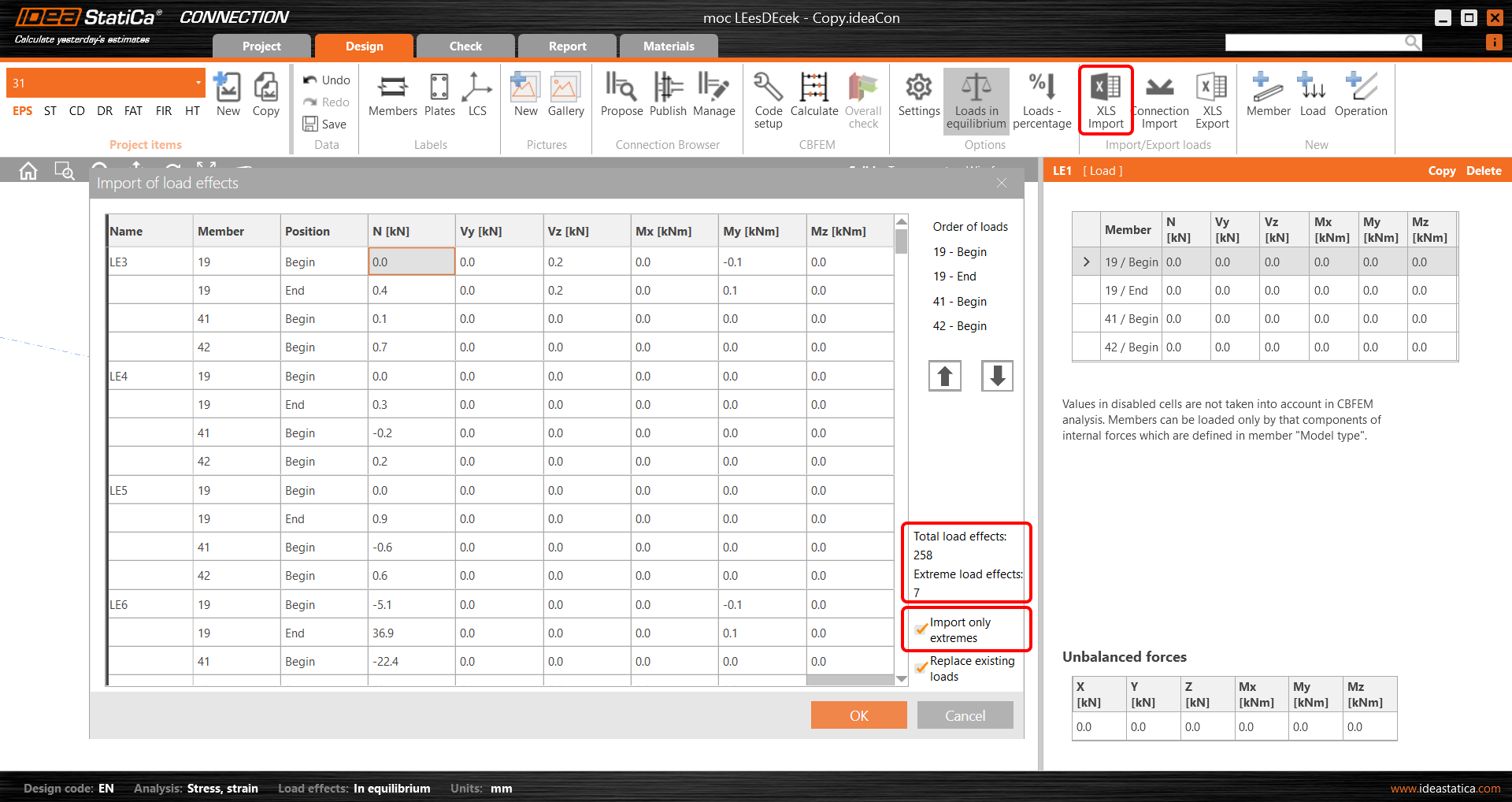

È possibile utilizzare la selezione degli estremi anche quando si importano i valori di carico da un foglio Excel. Selezionare la casella Importa solo gli estremi. Viene immediatamente visualizzato il numero di effetti di carico considerati estremi.
Gli effetti di carico estremi vengono importati e gli altri vengono ignorati.
Impostazione delle tolleranze

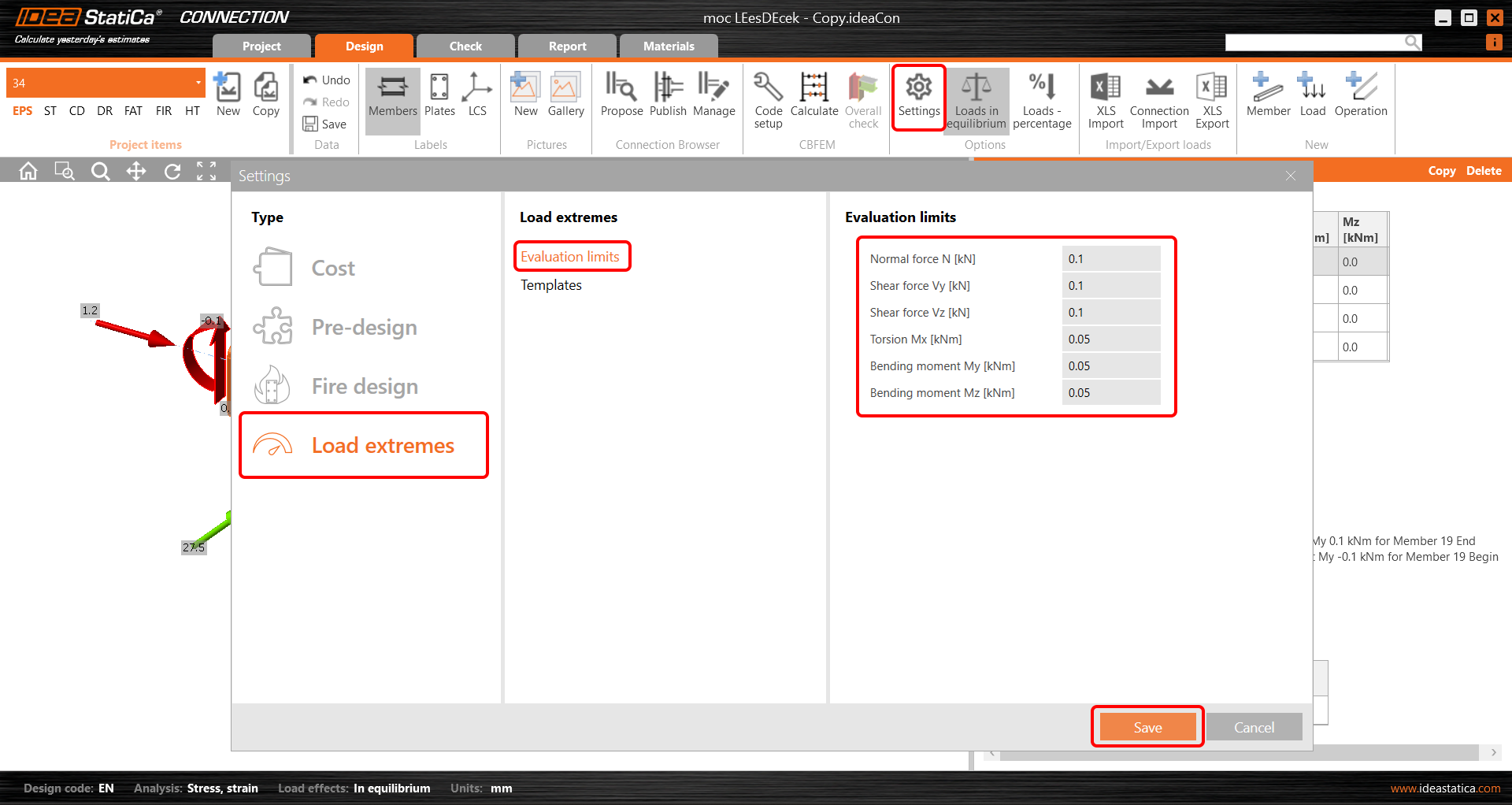

Per trascurare i valori irrilevanti (piccoli) degli estremi, è possibile impostare i limiti/tolleranze per ogni componente delle forze interne. Il valore della forza (un valore assoluto) inferiore al limite impostato non verrà considerato per valutare gli estremi.

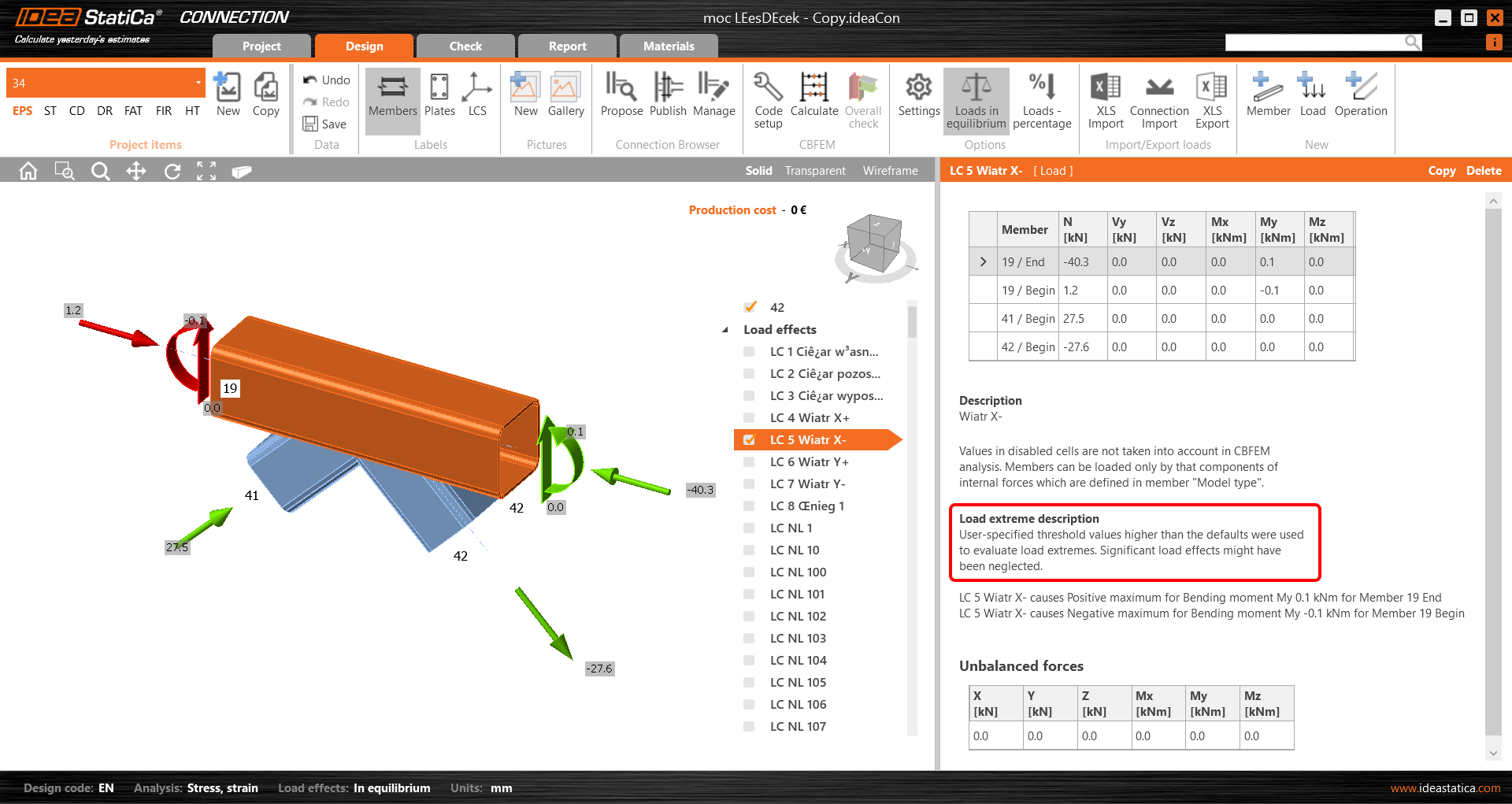

Quando si modificano questi valori in valori più elevati, vengono presentati un avviso e i motivi per cui è stato selezionato l'effetto del carico.

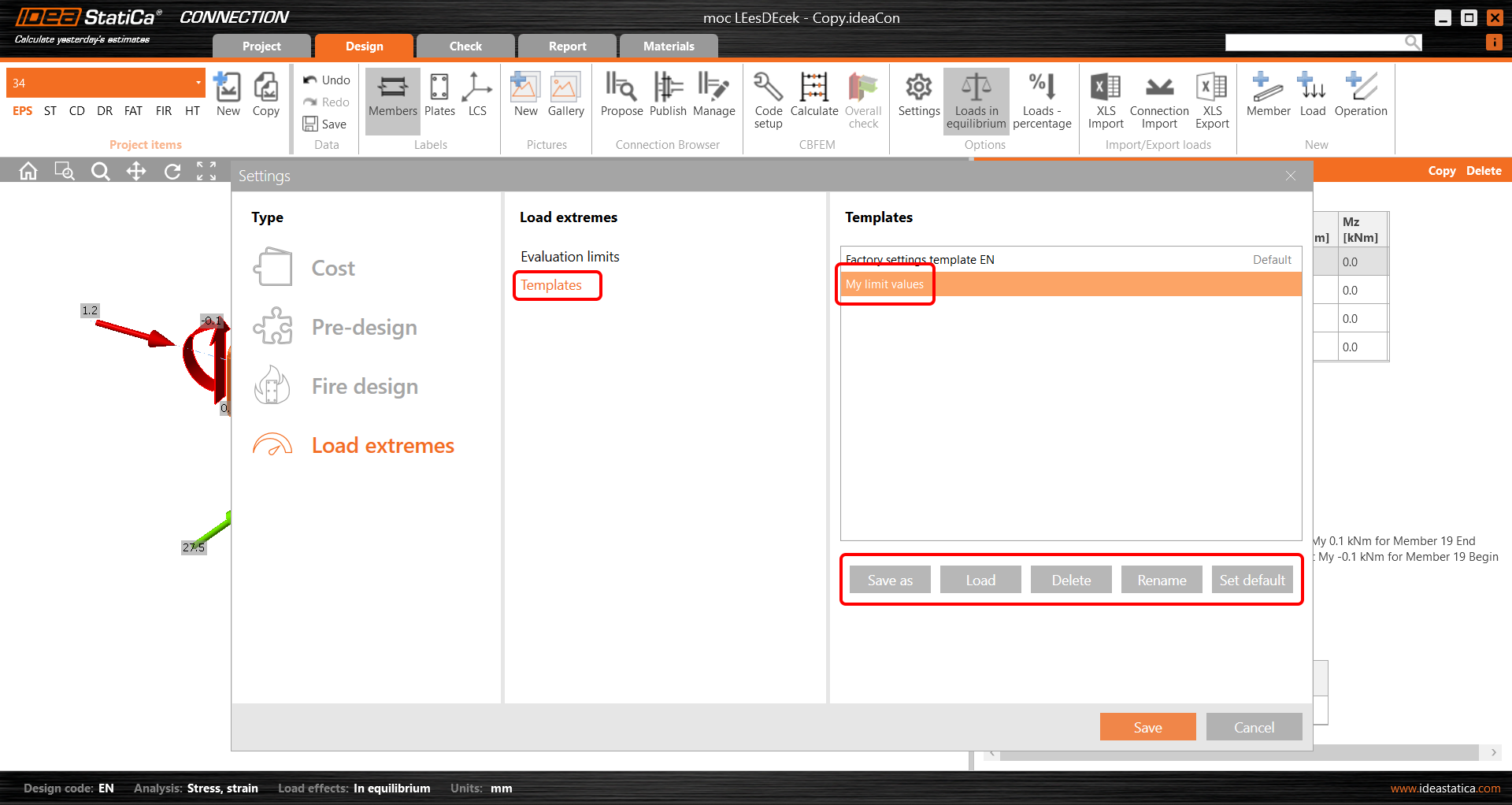

È possibile salvare i valori personalizzati tra i modelli e utilizzarli in un altro progetto caricandolo o impostando il modello come predefinito.
Selezione di carichi estremi tramite Checkbot (collegamento BIM)

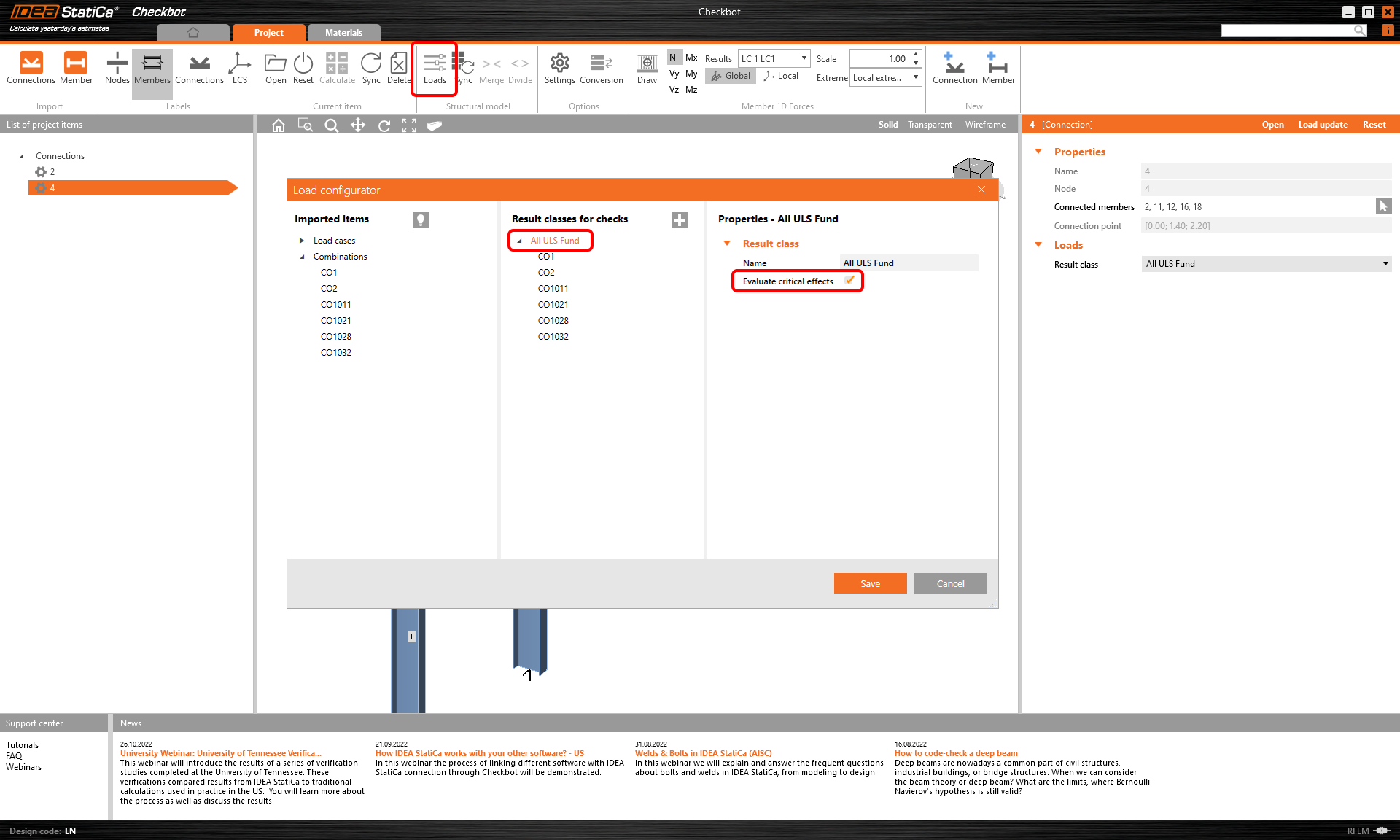

Esiste anche un'altra possibilità per filtrare i carichi estremi nel caso in cui si utilizzi il collegamento BIM (IDEA StatiCa Checkbot). Aprire il configuratore di carico in Checkbot e andare su Classi di risultato per le verifiche nella colonna centrale. Selezionare la classe di risultati desiderata e, nel campo a destra, specificare se i carichi devono essere filtrati. Quando è selezionata la casella di controllo Valutare gli effetti critici, gli estremi della forza vengono filtrati. È necessario Aggiornare il carico dopo aver chiuso la finestra del configuratore di carico.
Si noti che l'algoritmo di filtraggio differisce dalla procedura sopra descritta: Per saperne di più, consultare l'articolo Valutare gli effetti critici per i carichi importati tramite collegamenti BIM.
Disponibile nelle edizioni Expert e Enhanced di IDEA StatiCa Steel.
