Che cos'è HILTI PROFIS Engineering Suite?
Hilti PROFIS Engineering Suite è un software basato su cloud per ingegneri strutturali, specializzato nella progettazione e nell'analisi di sistemi di ancoraggio, piastre di base e connessioni in acciaio. Supporta standard di progettazione internazionali come ACI ed Eurocode e si integra con l'hardware Hilti per fornire soluzioni di ancoraggio ottimizzate.
Flusso di lavoro da FEA a Checkbot e a Profis
Esegui analisi globali nel tuo software FEA
Esporta la connessione in IDEA StatiCa Checkbot
Progetta e verifica secondo codice la tua connessione in PROFIS
Esegui analisi globali nel tuo software FEA
Esporta la connessione in IDEA StatiCa Checkbot
Progetta e verifica secondo codice la tua connessione in PROFIS
Come utilizzare il plugin
Per importare i dati da qualsiasi software di analisi globale in Hilti PE, le informazioni vengono prima portate in Checkbot tramite un qualsiasi collegamento BIM. Una scheda "HILTI PROFIS" in Checkbot facilita l'esportazione nel processo Hilti. Selezionando un nodo con un elemento ancorato, gli utenti possono esportare i dati direttamente in Hilti PE utilizzando il pulsante Esporta, assicurando un trasferimento accurato dei dati strutturali rilevanti per ulteriori analisi.
Il pulsante Esporta in Checkbot lancia Hilti PE e, dopo aver effettuato il login, crea automaticamente un nuovo progetto con lo stesso nome del progetto Checkbot. All'interno di questo progetto, viene generato un nuovo disegno.
L'intero flusso di lavoro è disponibile anche con una licenza IDEA StatiCa Basic, ovvero è disponibile gratuitamente. Le modalità di utilizzo del plugin sono descritte passo per passo nel seguente articolo, accessibile anche dal pulsante Learn more di Checkbot.

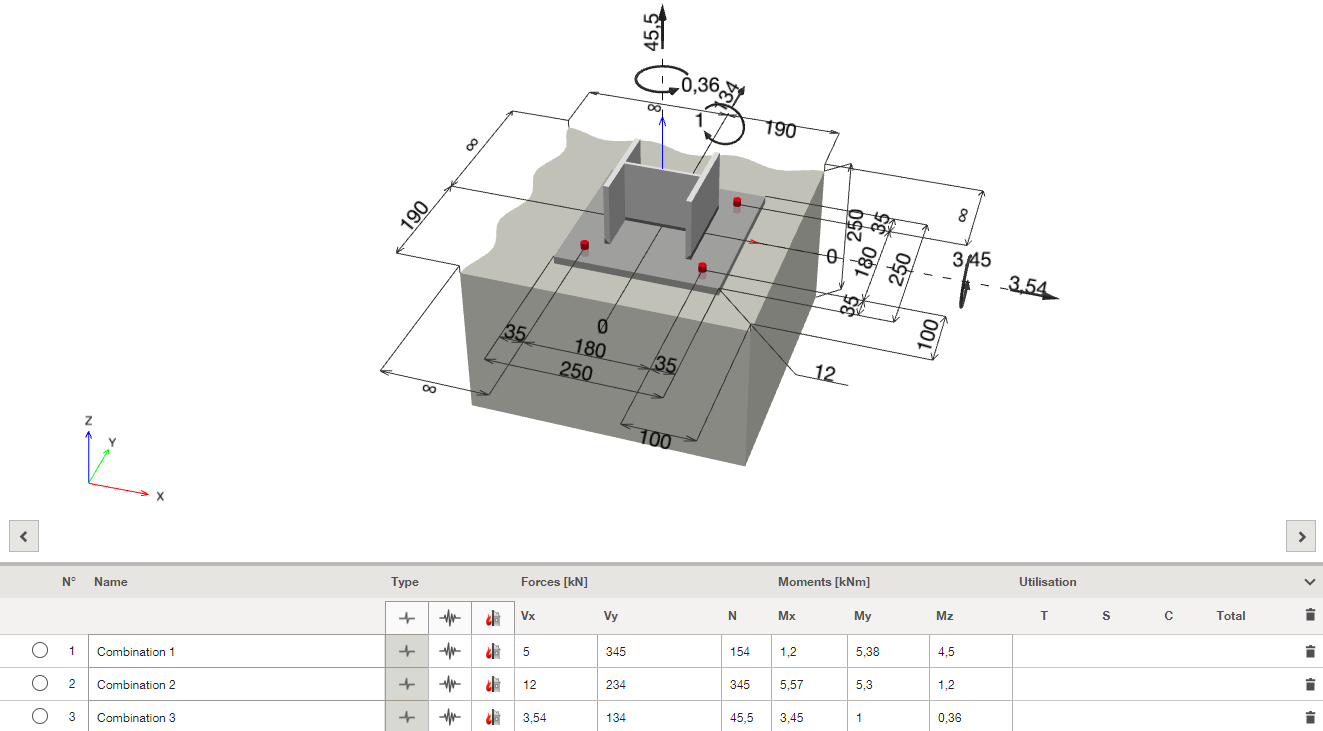

Dati importati in PROFIS
- Standard di progettazione internazionale (codice)
- Tipo di profilo e materiale
- Forze interne da casi di carico e combinazioni di carico
Limitazioni conosciute
- La progettazione delle connessioni non viene elaborata da Hilti PE (disposizione degli ancoraggi, geometria della piastra di base, irrigidimenti, saldature)
- Solo connessioni con 1 elemento (piedritti semplici)
- Solo ancoraggi acciaio-calcestruzzo
- Nessuna progettazione complessa (piedritti con controventature)
