Qui sono elencati i miglioramenti e i dettagli relativi all'esportazione IFC nella patch 23.1.1:
Visualizzatori supportati e verificati:
- BIMvision 2.27.3 e versioni successive
- Solibri 9.13.5.12 e successivi
- Autodesk Viewer(https://viewer.autodesk.com/)

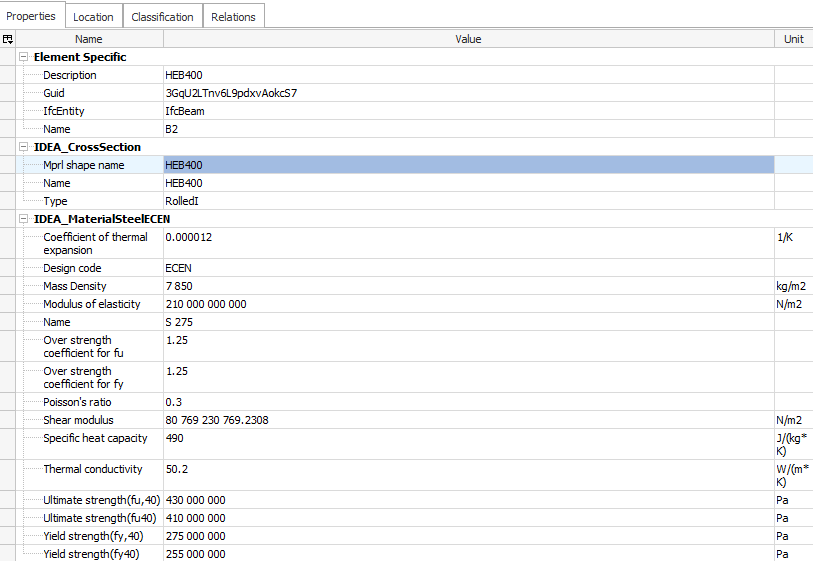

Informazioni su sezioni e materiali
- Le informazioni sulla sezione trasversale e sui materiali sono contenute nelle proprietà personalizzate (set di proprietà "IDEA_CrossSection", "IDEA_MaterialSteel*").

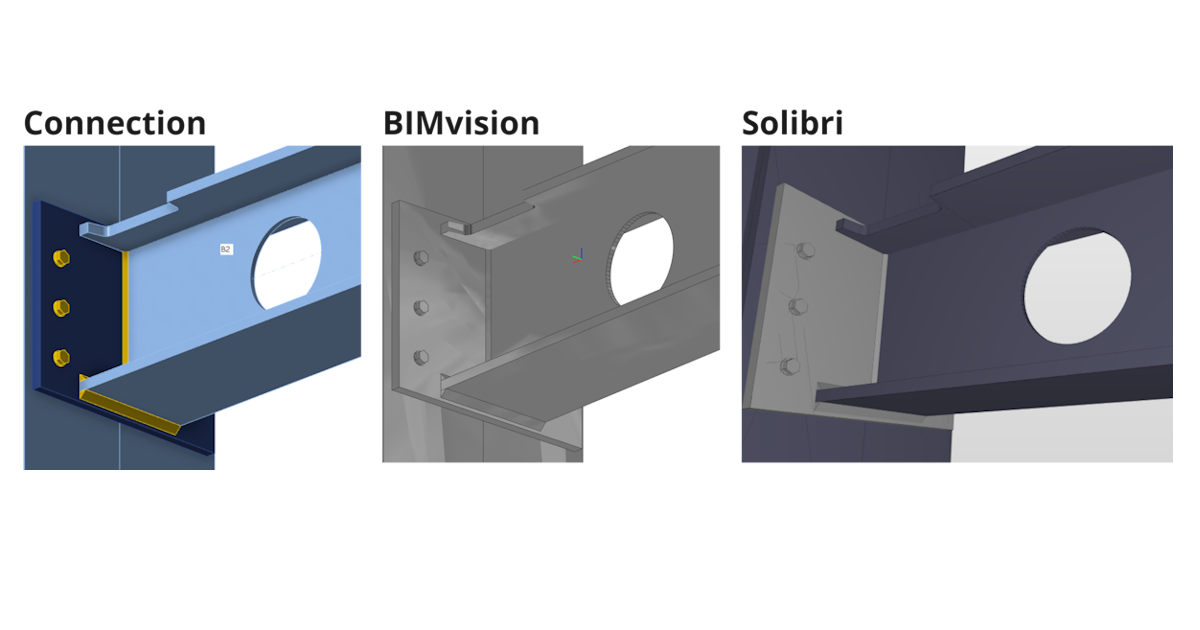

Aperture, taglio a intaglio migliorate
- Le operazioni di intaglio e apertura sono pienamente supportate per l'esportazione IFC e vengono visualizzate correttamente nei visualizzatori IFC (Solibri, BIMvision e Autodesk viewer controllati).
I volumi negativi vengono esportati principalmente in IFC
- Volumi negativi con limitazioni
- In IDEA 23.1.1 è stato aggiunto il supporto per il membro "Tipo" Limitazione - il mirroring non è supportato (previsto per la prossima iterazione)
- In IDEA 23.1.1 aggiunto il supporto per la piastra "Tipo" Limitazione - la piastra negativa viene esportata in IFC e deve essere disabilitata nel visualizzatore IFC (prevista per la prossima iterazione)

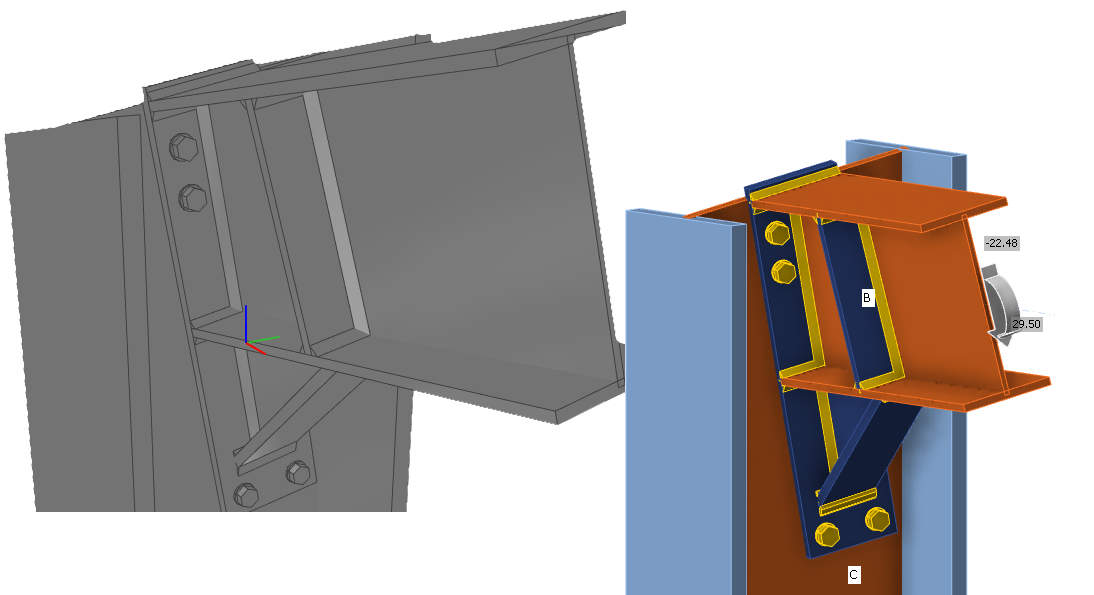

Miglioramento del posizionamento dei bulloni durante l'esportazione
Migliorata l'esportazione in IFC di piastre di connessione circolari con mesh disuguale
- Le piastre circolari vengono esportate correttamente nell'IFC
Sintassi e schema IFC di IFC 2x3 convalidati dallo strumento di convalida BuildingSmart
- https://validate.buildingsmart.org/ (nota: le regole di riferimento non sono soddisfatte di proposito - riferimento delle saldature a più bordi)

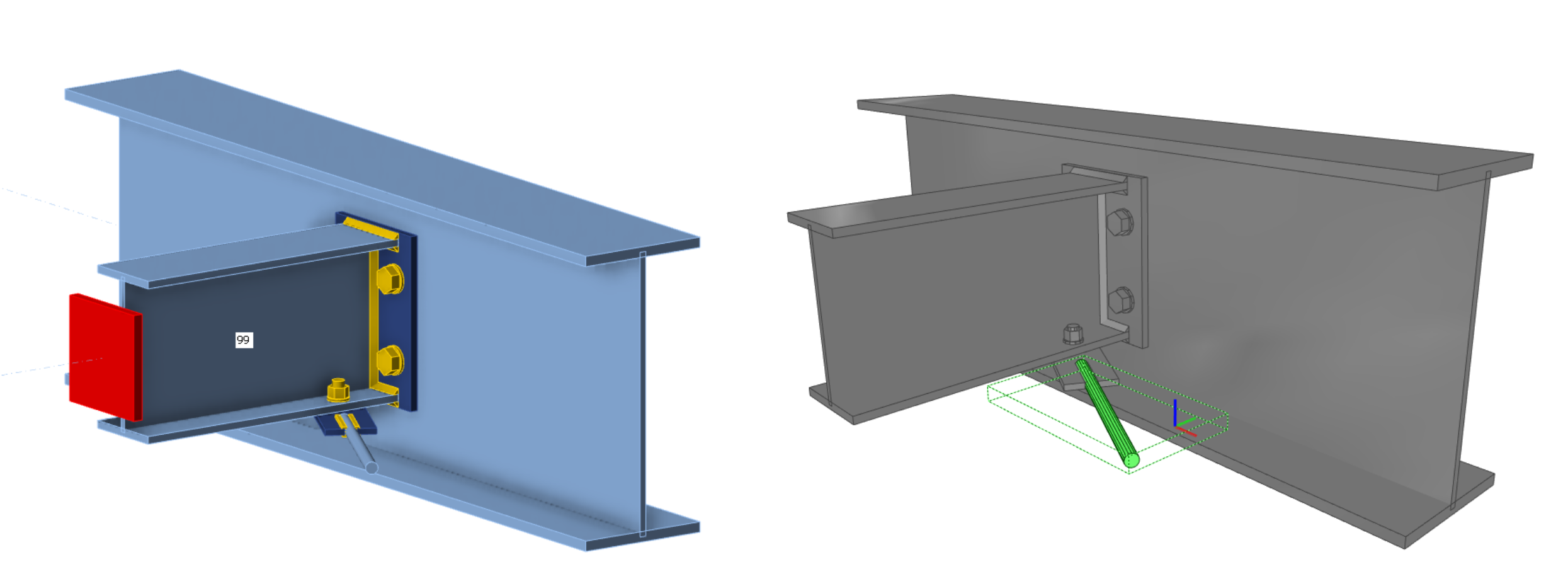

Le aste possono essere esportate in IFC da IDEA Statica
- Le aste con sezione tondo pieno sono supportate per l'esportazione in IFC
Miglioramento del posizionamento delle saldature
- Le saldature sono posizionate sui bordi giusti in base al modello di Connessione
Limitazioni conosciute
L'esportazione IFC dall'applicazione e dal visualizzatore IDEA StatiCa Connection è ottimizzata per esportare la geometria 3D con i parametri relativi ai materiali e alle sezioni trasversali degli oggetti contenuti.
Alcuni software supportano l'importazione di oggetti IFC e possono persino convertire gli oggetti IFC in oggetti di progettazione nativi. Vogliamo supportare il più possibile questa opportunità, ma non possiamo ottimizzarla per tutti.
Qui è possibile vedere lo stato di ottimizzazione per i seguenti software:
Tekla Structures 2022, 2023
- È possibile importare il modello IDEA IFC
- Gli elementi possono essere convertiti in oggetti nativi "come elemento".
Autodesk Revit 2023, 2024
- Il modello IDEA IFC può essere importato come progetto collegato
Advance Steel 2023, 2024
- IDEA IFC non può essere importato in Advance Steel (la geometria di rappresentazione dei confini non è supportata in Advance Steel)
Versione IFC
Viene esportato IFC 2x3 come vista di coordinamento. (nessuna opzione per le impostazioni)
Travi e piastre
Le travi e le piastre vengono esportate come geometria schiacciata, quindi non si comportano come un oggetto di dimensione. (Limitazione all'importazione di Advance Steel)
Fori per bulloni
I fori dei bulloni vengono esportati, ma non tutti i visualizzatori e gli strumenti ne supportano la visualizzazione.
Proprietà
Le proprietà esportate sono solo unità SI.
