IDEA StatiCa Detail (3D Beta) è una soluzione che può essere applicata alla valutazione e all'analisi di muri sollecitati fuori piano e per modelli costituiti da diversi spessori di murature. La soluzione rappresenta un compromesso ideale tra una soluzione accurata che utilizza metodi non lineari ma comunque semplici tempi di modellazione e calcolo.
Disegno

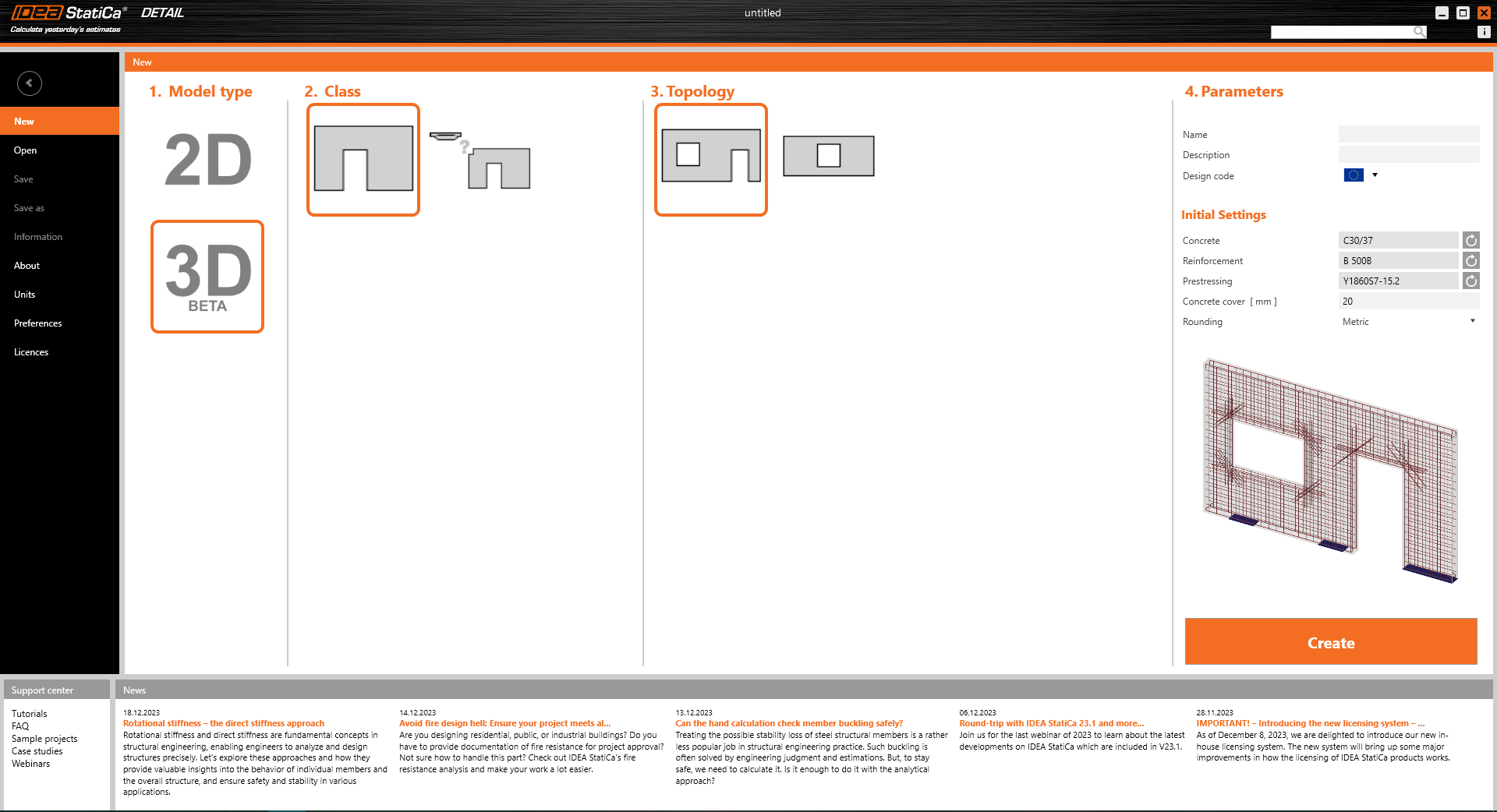

3D Detail si basa sul 2D Detail verificato e ben testato. È sempre lo stesso ambiente utente, in cui viene mantenuta la maggior parte delle entità per rendere il lavoro con l'applicazione il più semplice possibile.

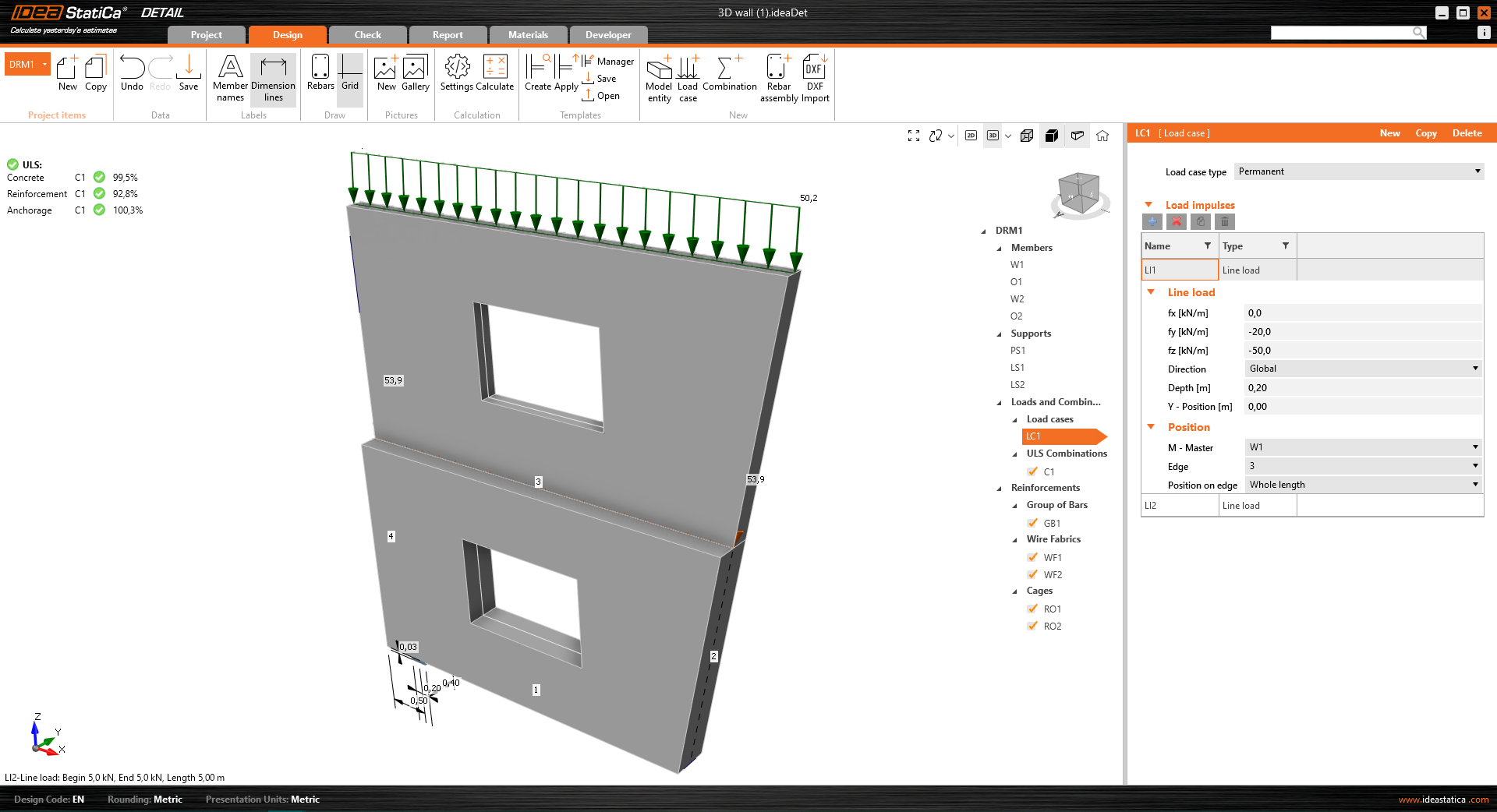

L'utente può comunque modellare più elementi muro utilizzando un modello o importare la geometria da un file .dxf. Inoltre, in un ambiente 3D, possono impostare l'eccentricità della parete "ey" e anche modellare pareti con spessori diversi.
L'armatura è definita in piano, in modo simile al 2D. Tuttavia, è stato migliorato per definire la posizione del layout dell'armatura sullo spessore della parete.
Non è possibile definire l'armatura perpendicolare al piano della muratura (staffe).
Metodo
L'approccio utilizzato in IDEA Statica Detail (3D Beta) si basa sul collaudato metodo del campo di sollecitazione compatibile (CSFM), che è adattato specificamente per la risoluzione di compiti 3D.

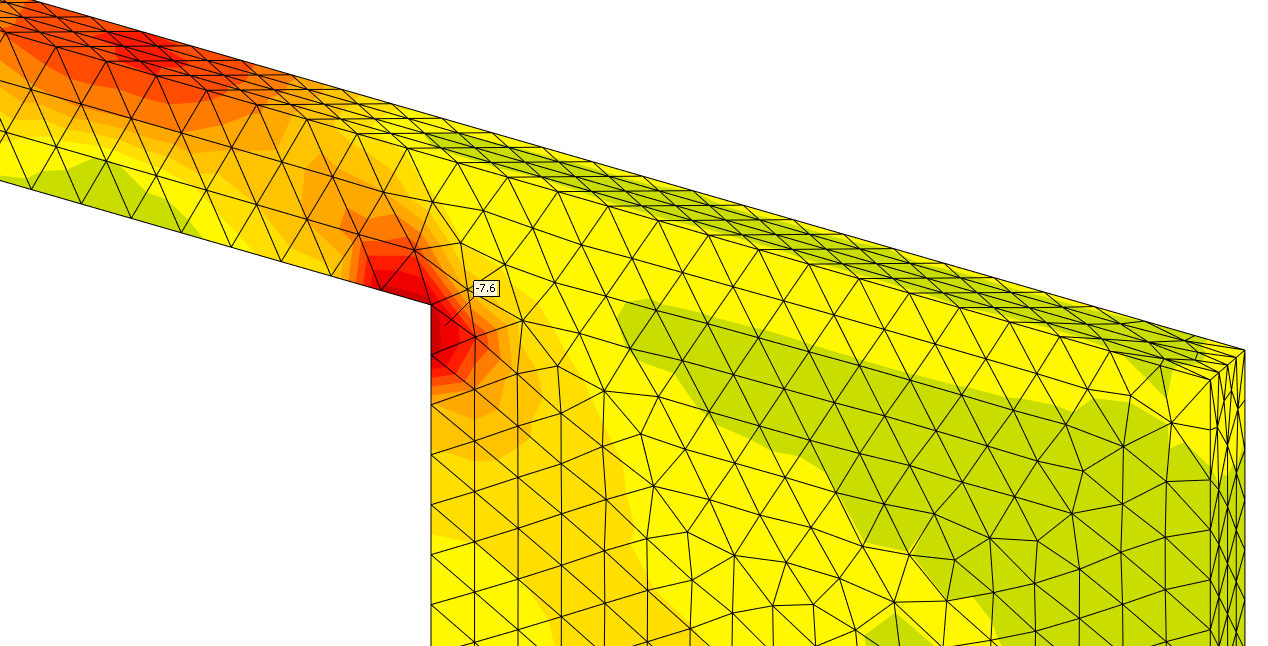

Una speciale formulazione di mesh viene applicata alla struttura della muratura per ridurre il tempo di calcolo. Inoltre, un materiale in calcestruzzo ortotropo per muri ha resistenza a trazione/taglio nella direzione perpendicolare al piano della parete. Questo avanzamento consente il calcolo del modello di parete senza armatura a taglio definita sullo spessore.
Questo vale in particolare per la soluzione per le murature. Per la soluzione di fondazione, non è possibile trasferire la trazione nel calcestruzzo, ma tutta la trazione viene catturata dall'armatura (anche in direzione trasversale). Se sei interessato al Detail 3D per la soluzione di fondazione, consulta l'articolo relativo alle note di rilascio separate .
Risultati
Nella sezione Risultati sono riportate tre valutazioni di base in linea con i criteri SLU (Stato Limite Ultimo).

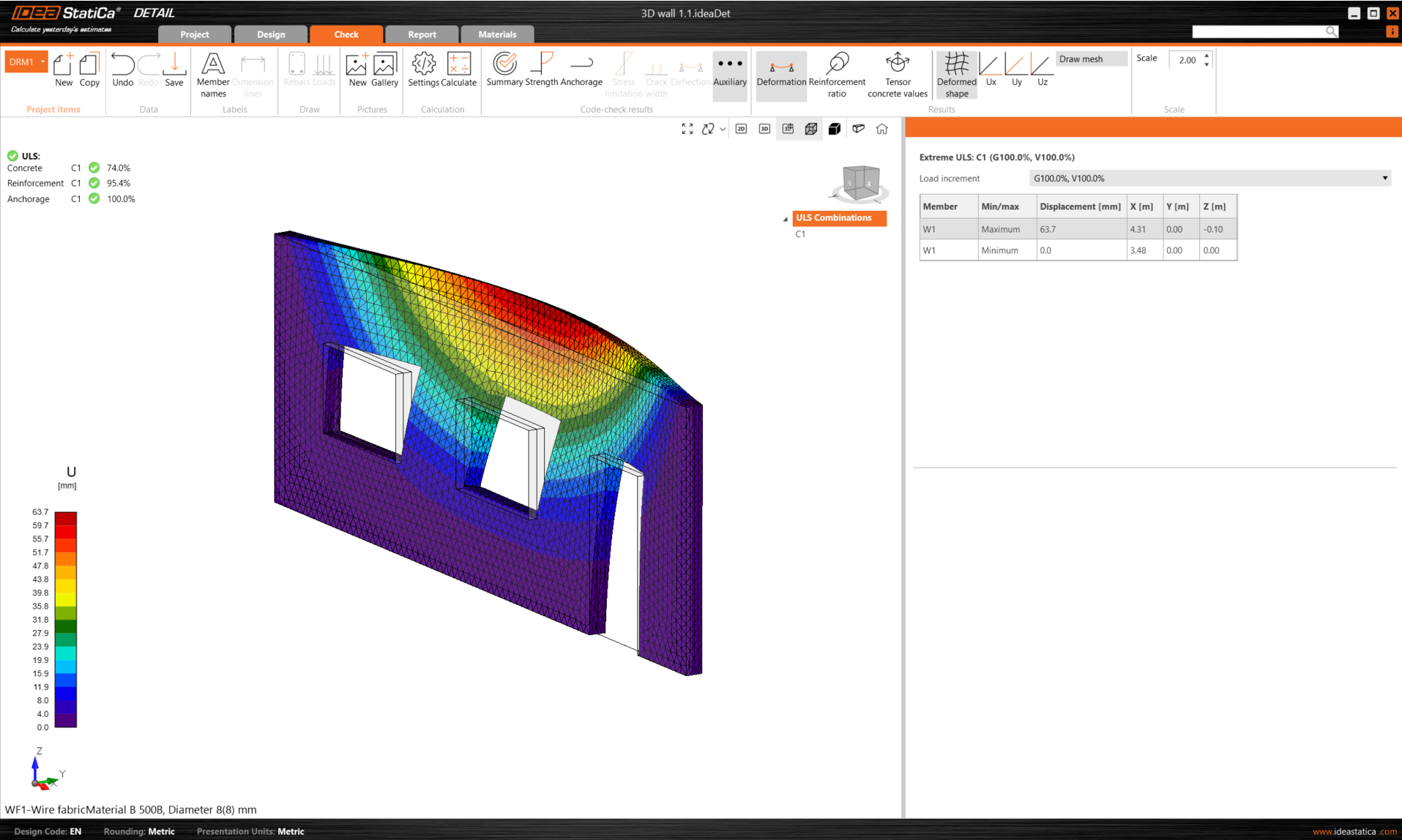

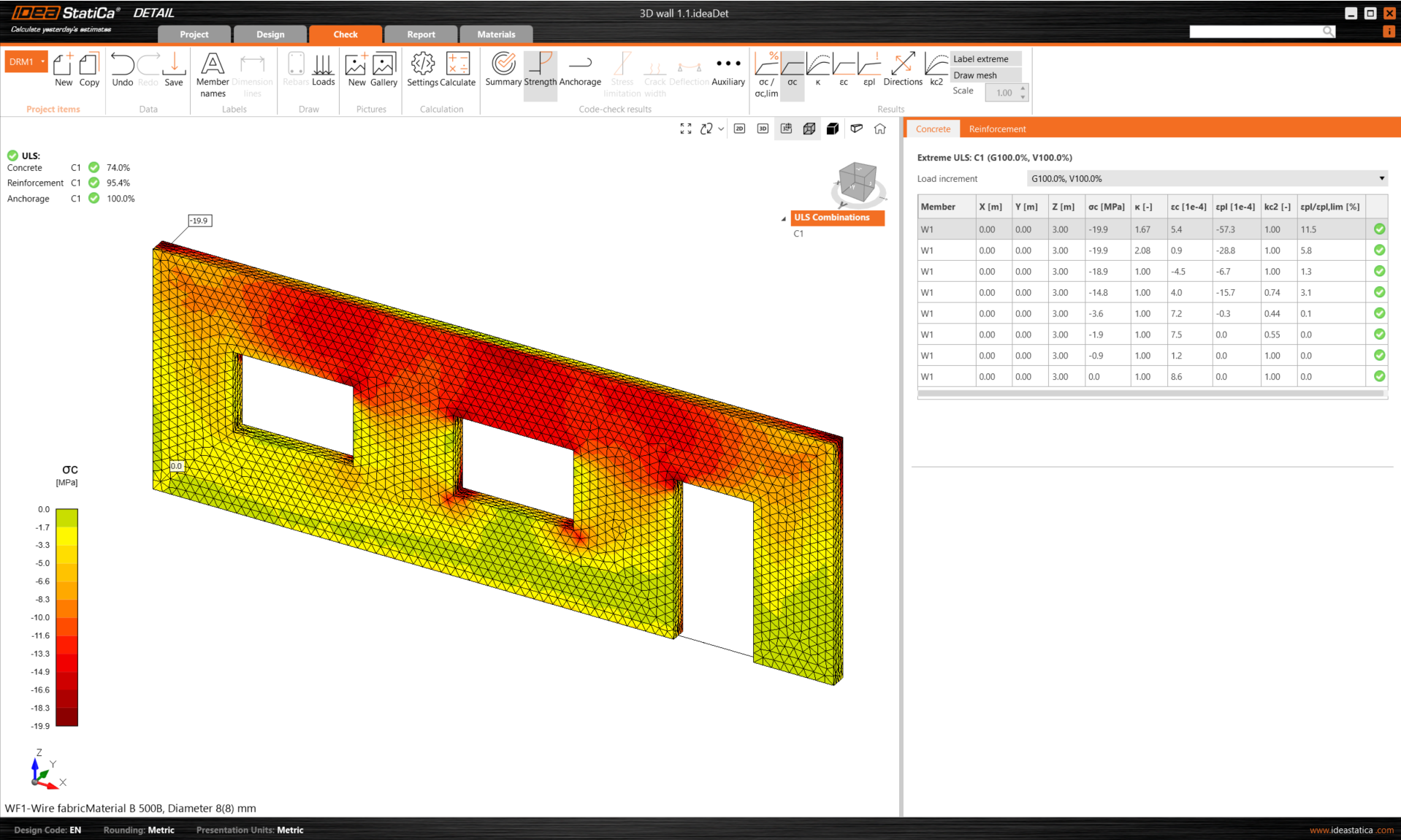

Le tensioni e le deformazioni relative al calcestruzzo e all'armatura sono definite nella sezione "Resistenza". Le tensioni obbligazionarie e le metriche associate sono dettagliate nella valutazione "Ancoraggio". Inoltre, la deformazione non lineare è fornita cliccando sul pulsante"Ausiliario" nelle verifiche.
*Si noti che la versione beta del codice ACI non è attualmente disponibile.
Rilasciato nella versione 24.0 di IDEA StatiCa.
