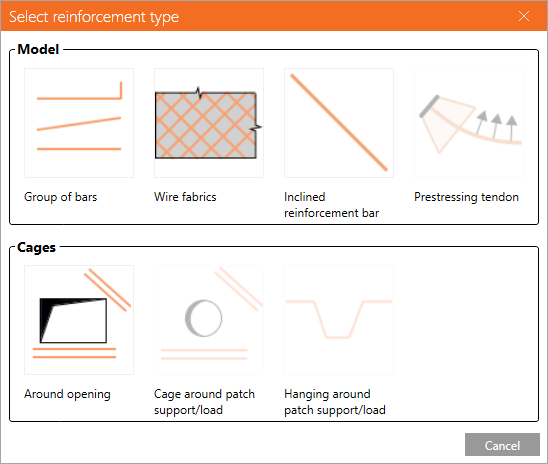

Esistono diversi tipi di armatura predefiniti per gli elementi di muro in calcestruzzo armato:
- Gruppo di barre
- Reti metalliche
- Barra d'armatura inclinata
- Gabbia intorno all'apertura
- Gabbia intorno al supporto/carico patch
- Gancio intorno al supporto/carico patch
Più alcuni tipi aggiuntivi specifici per gli elementi trave in calcestruzzo armato:
- Barre piegate
- Gruppo di staffe
Per comprendere meglio la differenza tra elementi muro e trave, consulta l'articolo Tipi di geometria in Detail.
Ora diamo un'occhiata più da vicino ai singoli tipi di armatura.
Gruppo di barre
Definizione delle barre e forma

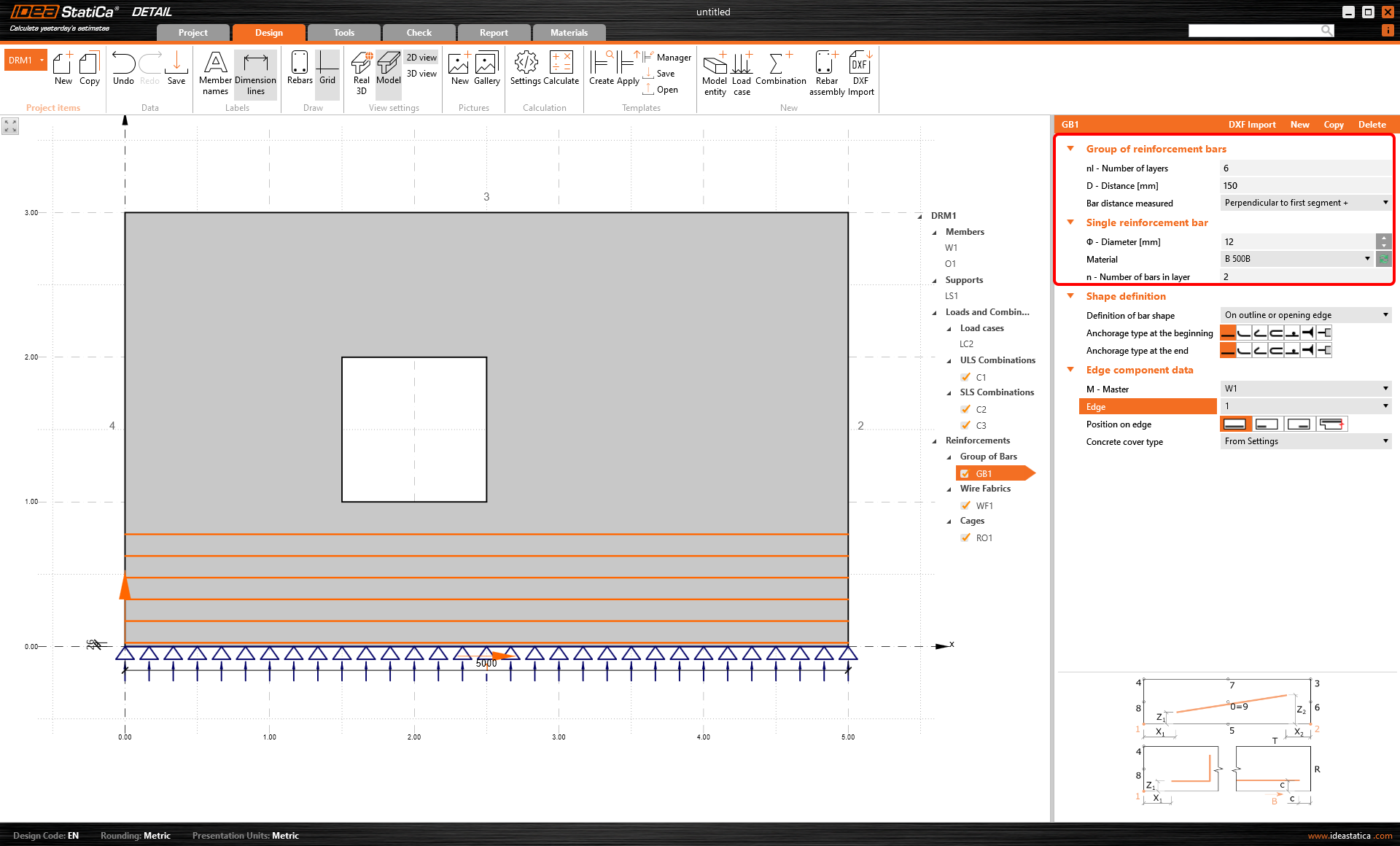

Con questa entità è necessario impostare il diametro della barra di armatura, il numero di barre in un layer (direzione fuori piano), il numero di layers (direzione in piano) e la distanza tra i layers. Si veda la figura seguente in cui sono mostrate le impostazioni.
La definizione della forma delle barre è importante per la verifica dell'ancoraggio. Può essere eseguita:
- Da due punti
- Sul contorno o sul bordo dell'apertura
- Su più bordi
- Per polilinea
L'uso di queste opzioni può aiutare a definire le varie forme delle barre. Guarda gli esempi pratici riportati di seguito.

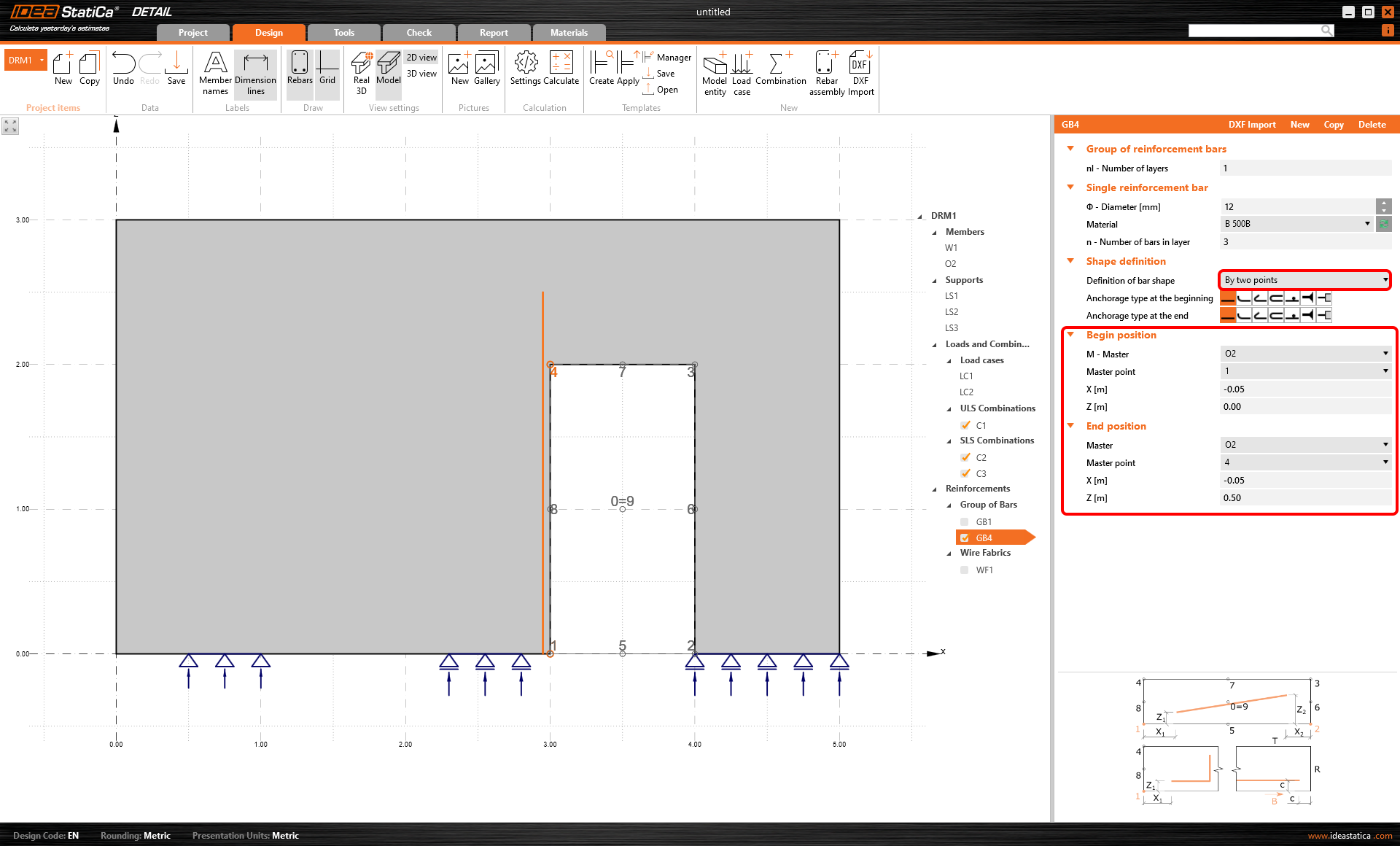

\[ \textsf{\textit{\footnotesize{Armatura definita da due punti}}}\]
\[ \textsf{\textit{\footnotesize{Armatura definita sul contorno o sul bordo dell'apertura}}}\]

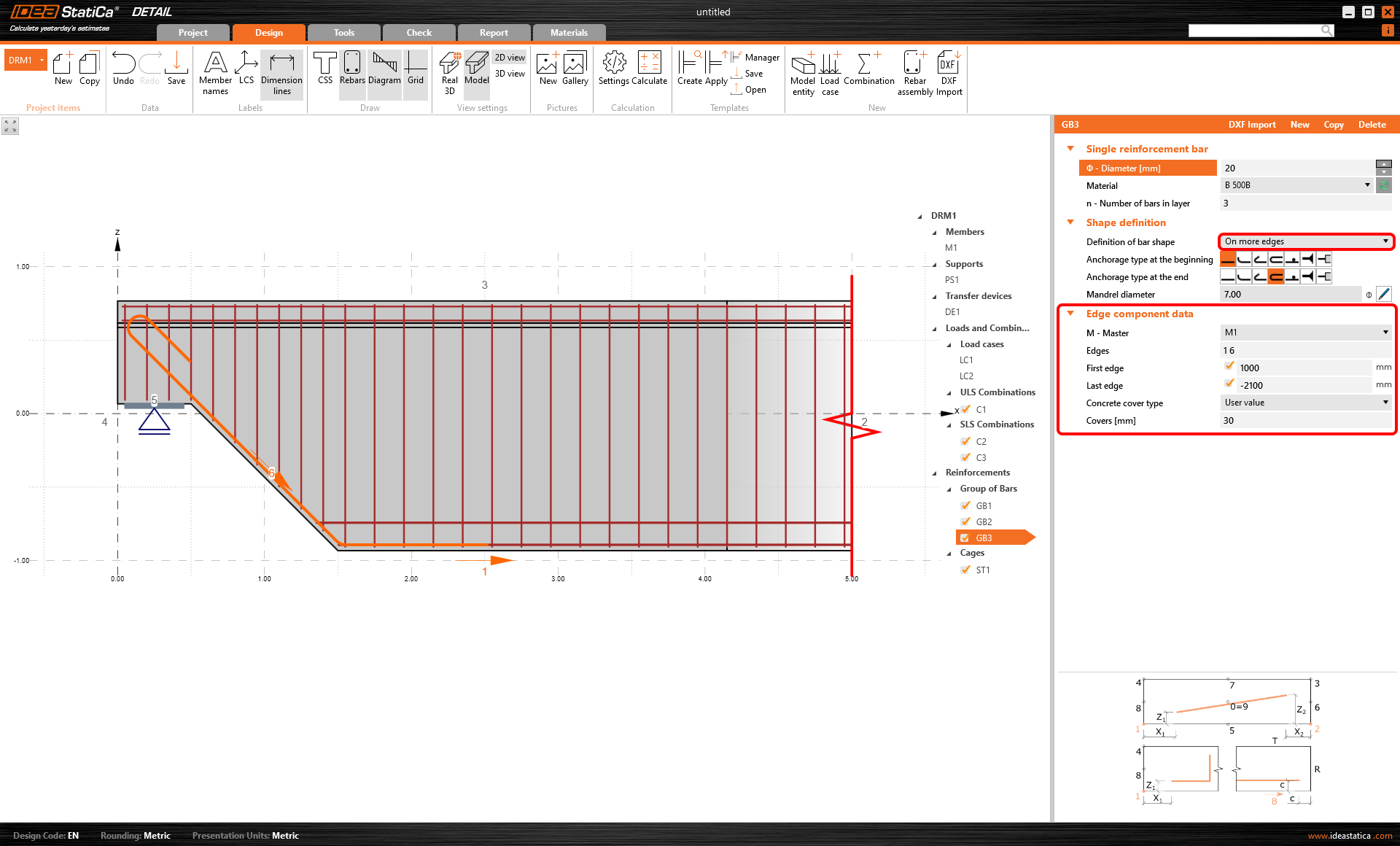

\[ \textsf{\textit{\footnotesize{Armatura definita su più bordi}}}\]

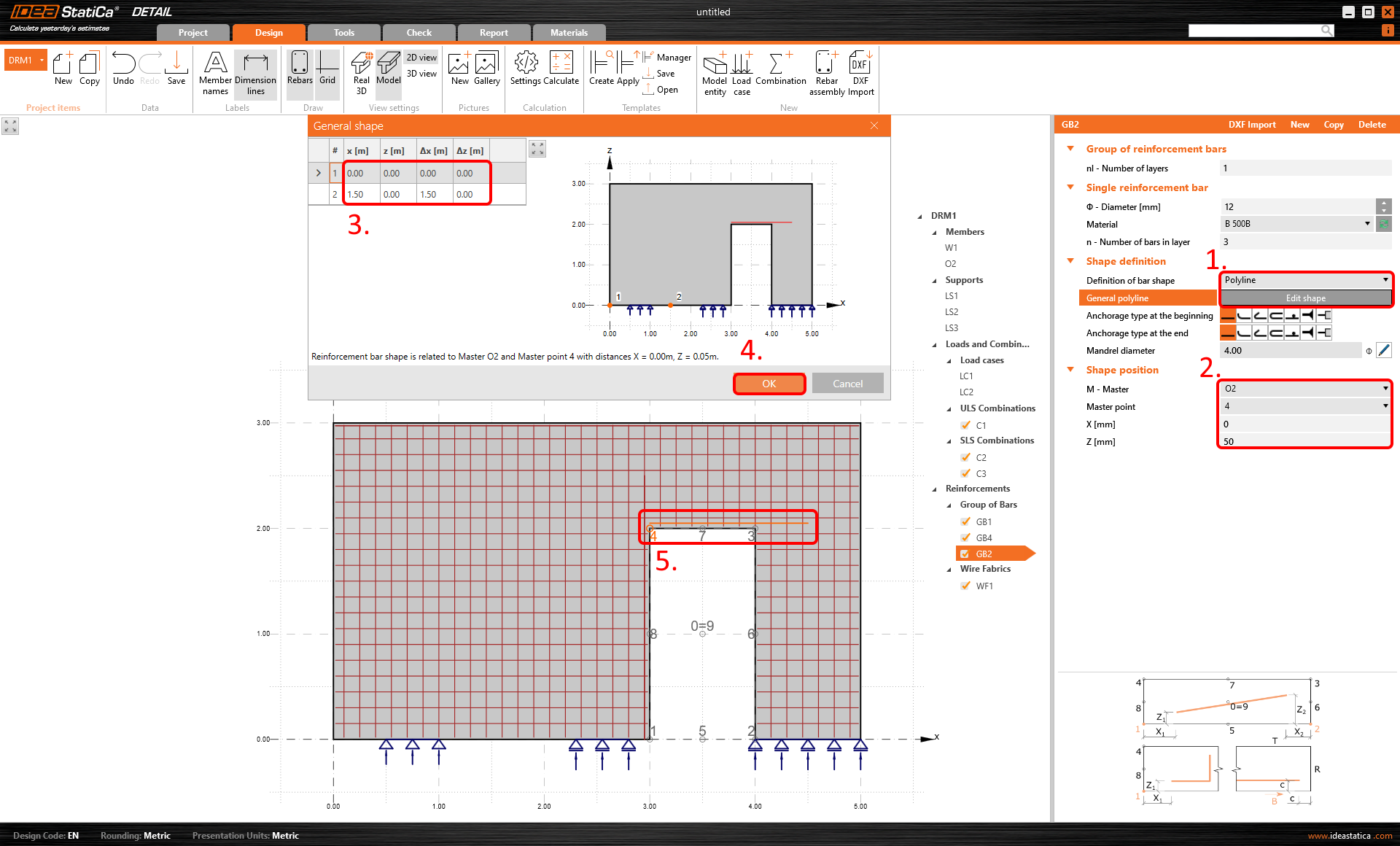

\[ \textsf{\textit{\footnotesize{Armatura definita da una polilinea}}}\]
L'impostazione del tipo di ancoraggio corretto è essenziale per la progettazione. Per saperne di più, consulta l'articolo Tipi di elementi finiti.
Posizione sul bordo

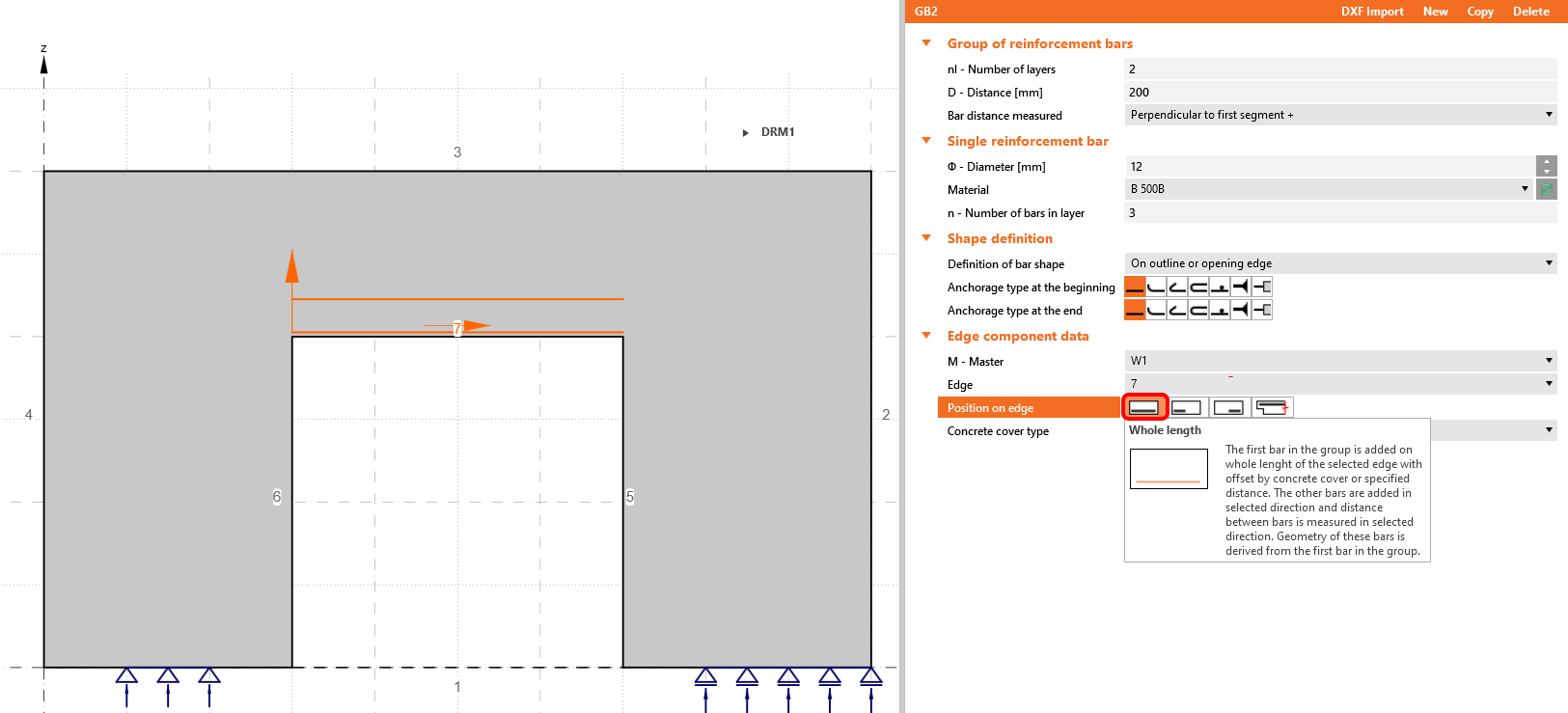

Quando si definisce il gruppo di barre sul contorno o sul bordo di apertura, esistono quattro modi per impostare la posizione:
- Intera lunghezza
- Bordo parziale dall'inizio
- Bordo parziale dalla fine
- Intera lunghezza e prolungamento
Inoltre, l'ultima opzione - Lunghezza intera ed estensione - prevede tre possibilità di impostazione:
- Nessuna estensione
- Estensione fino al bordo esterno
- Estensione per lunghezza
Tutte le opzioni sono mostrate nelle immagini sottostanti.

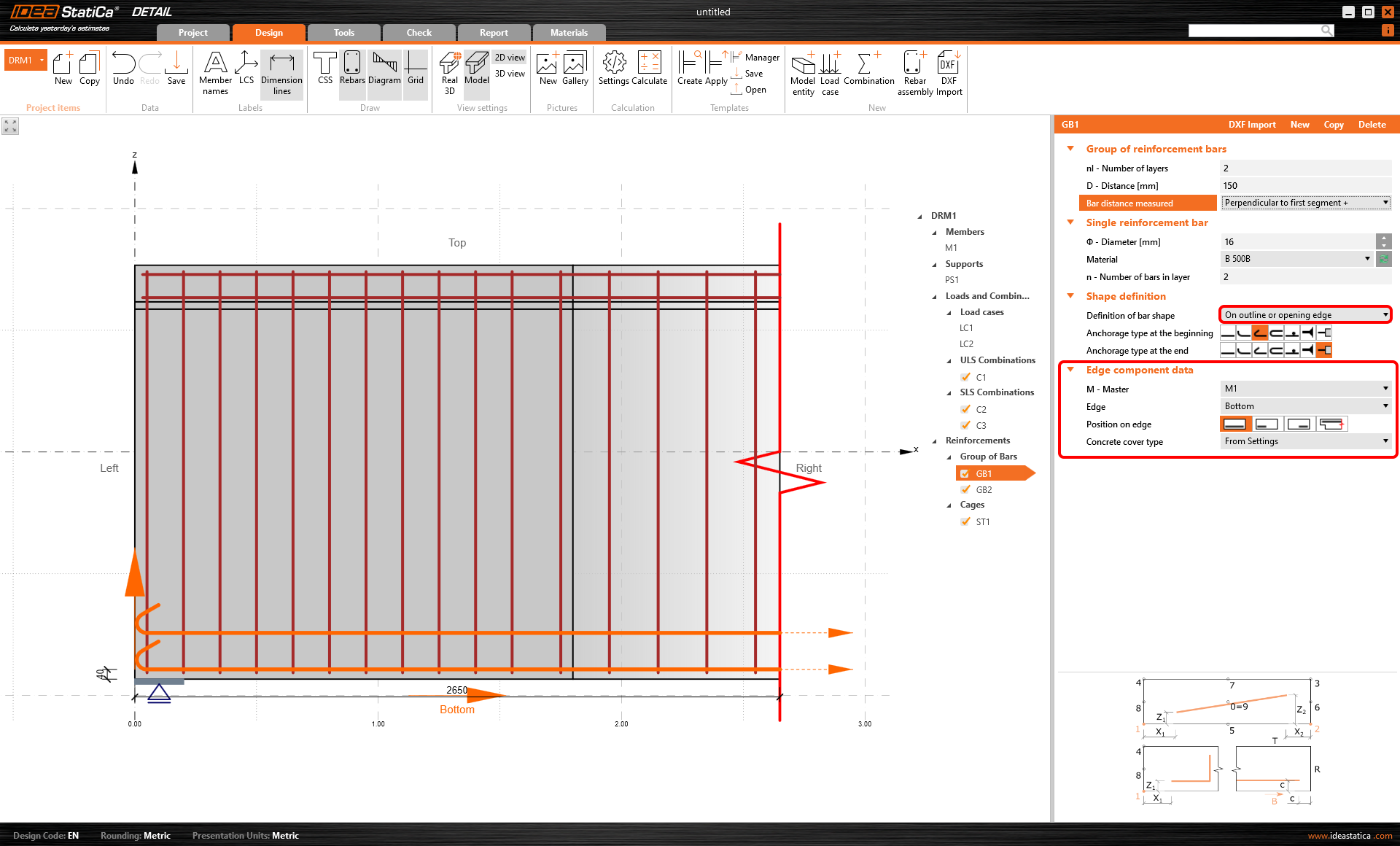

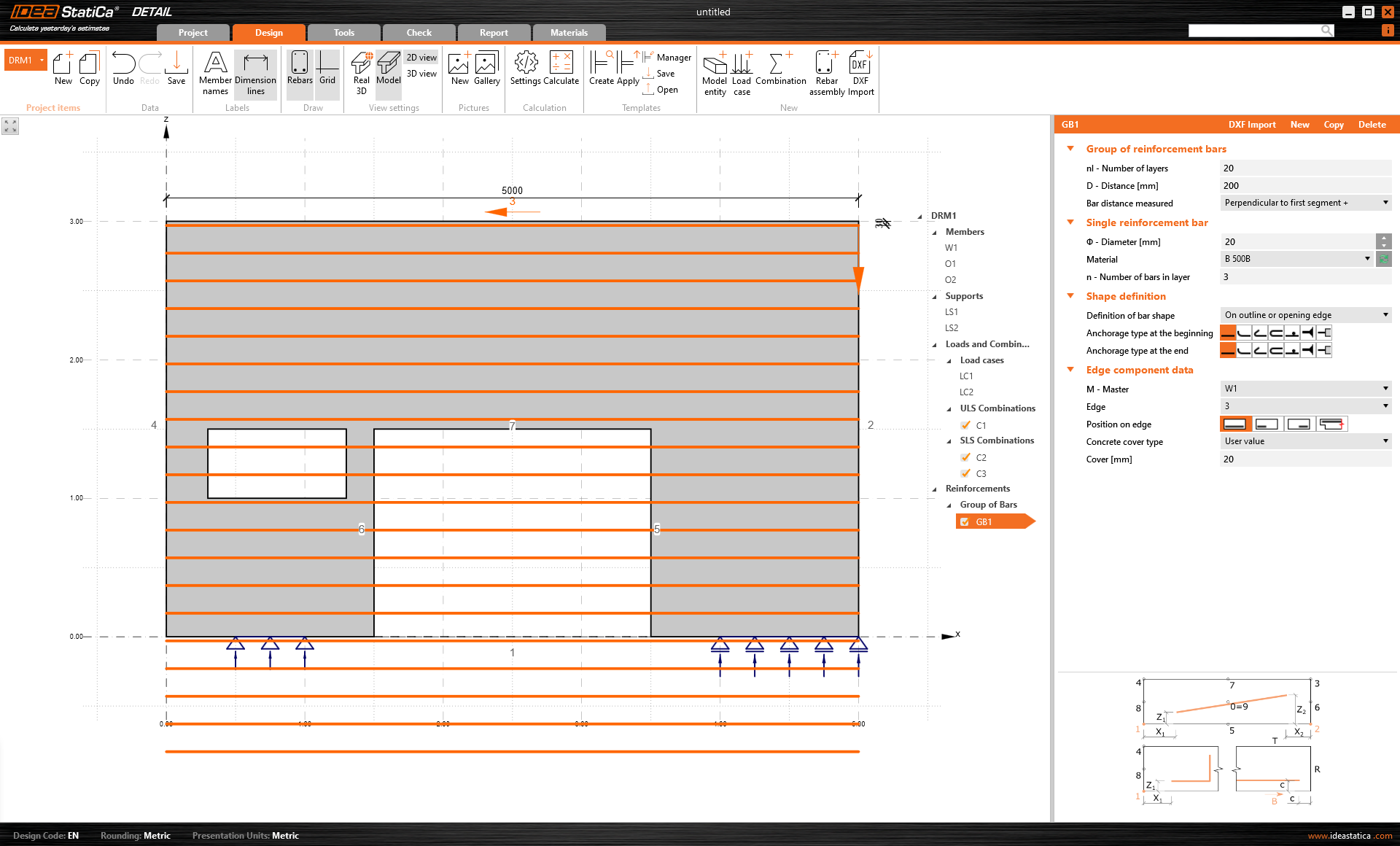

\[ \textsf{\textit{\footnotesize{Intera lunghezza}}}\]

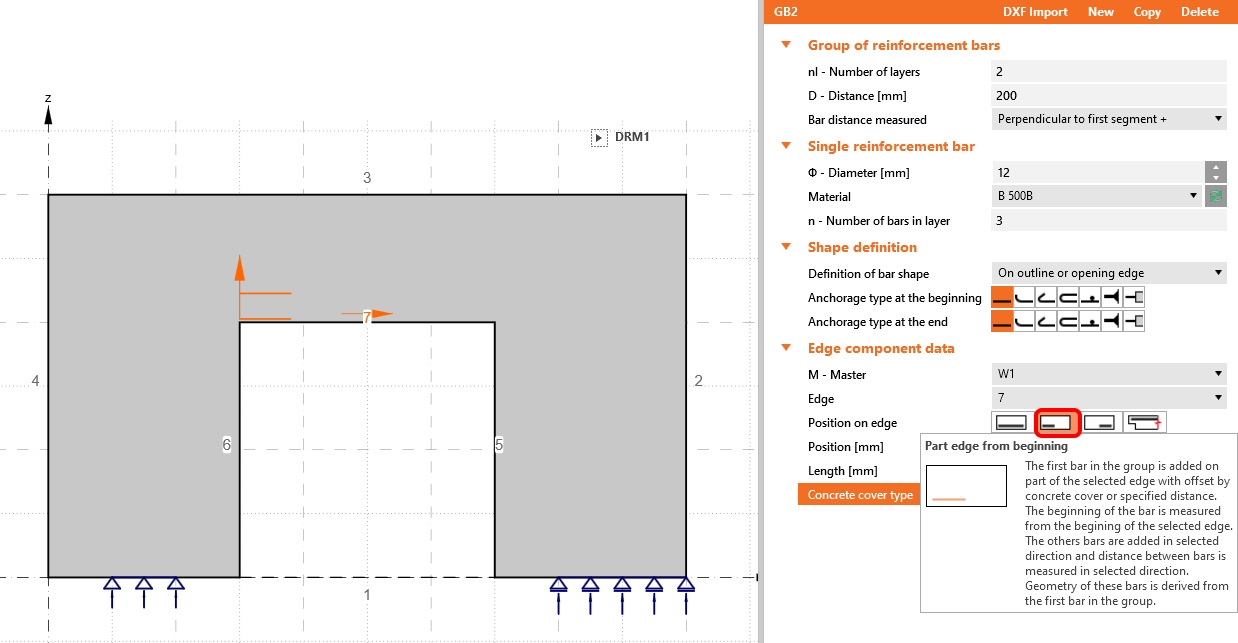

\[ \textsf{\textit{\footnotesize{Parte del bordo dall'inizio}}}\]

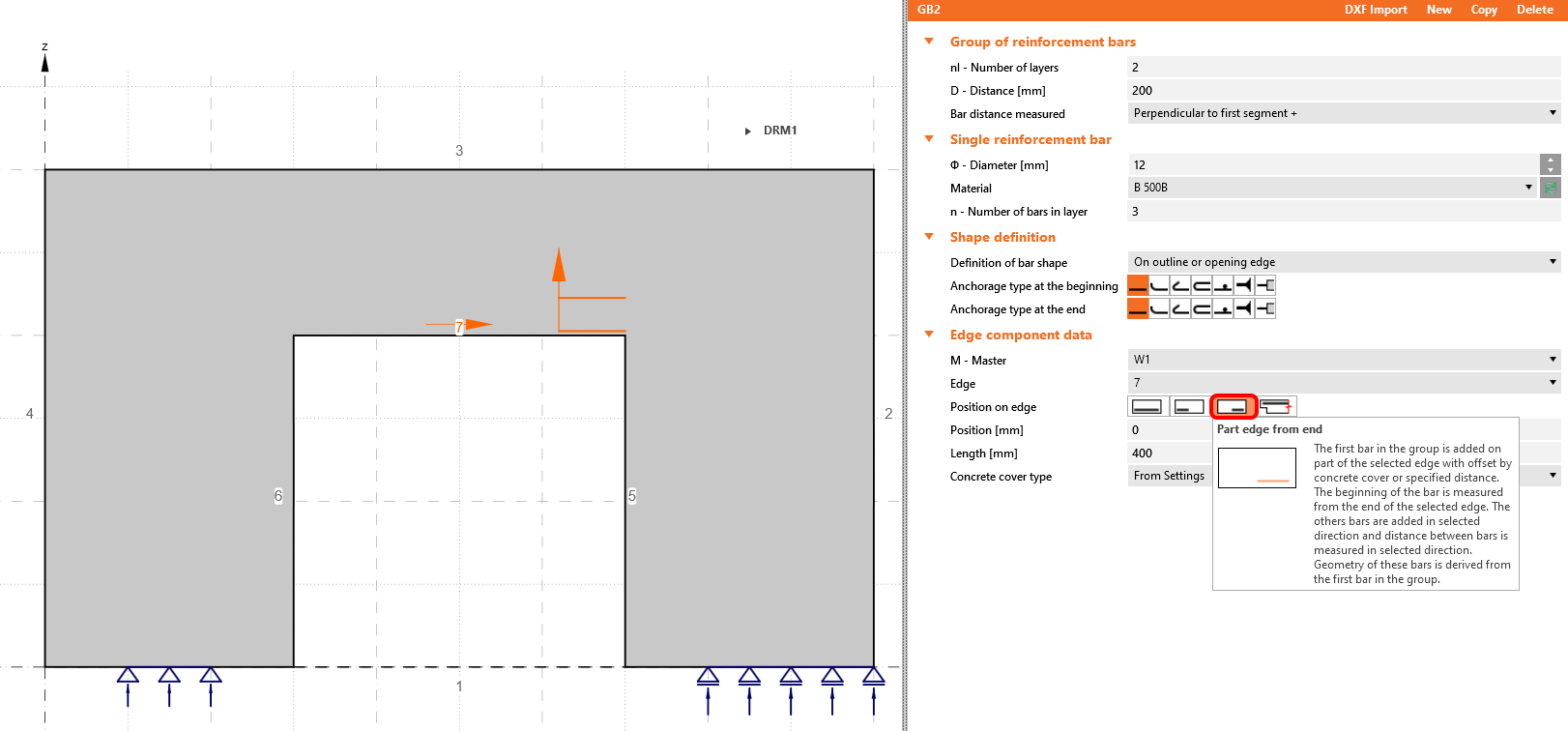

\[ \textsf{\textit{\footnotesize{Bordo parziale dalla fine}}}\]

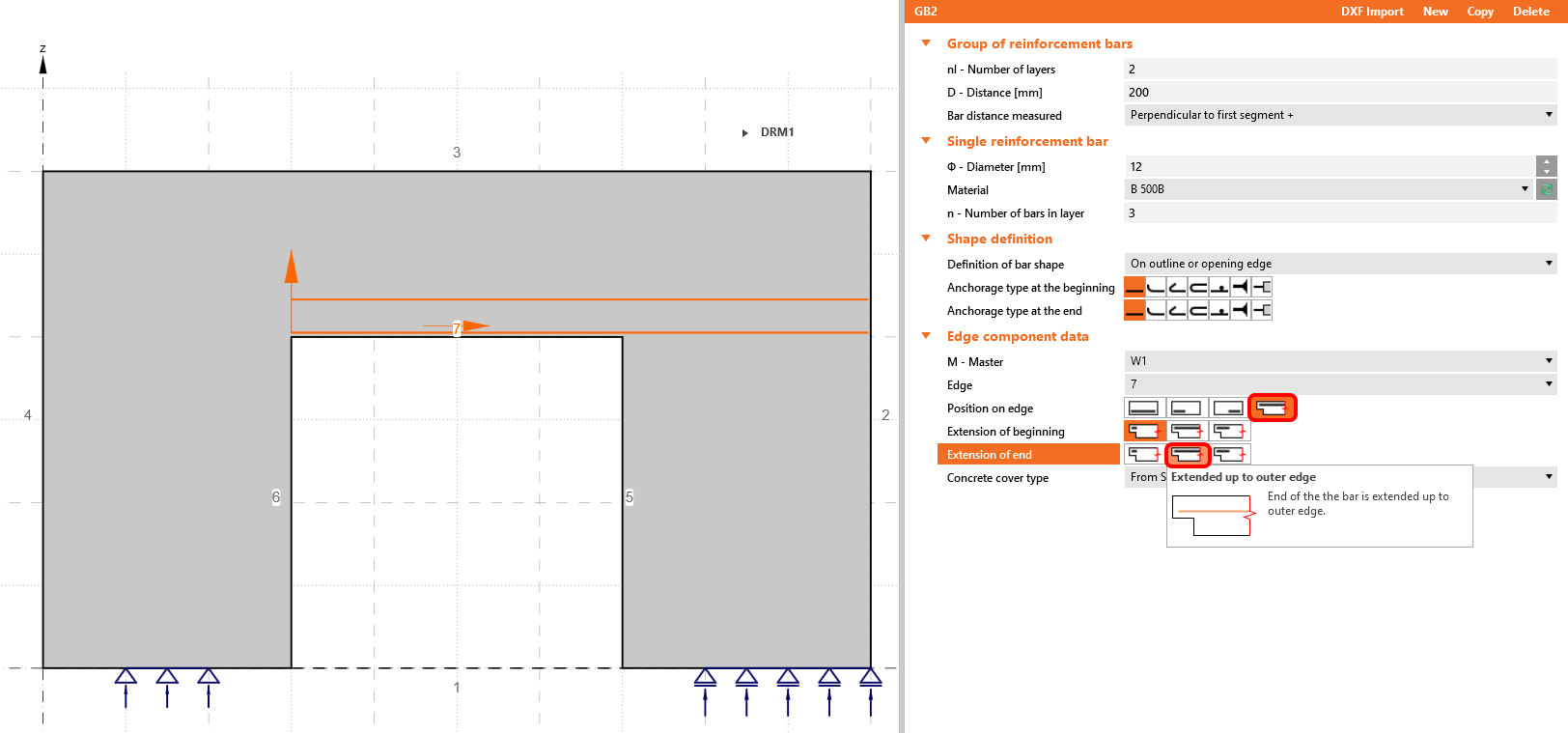

\[ \textsf{\textit{\footnotesize{Esteso fino al bordo esterno}}}\]

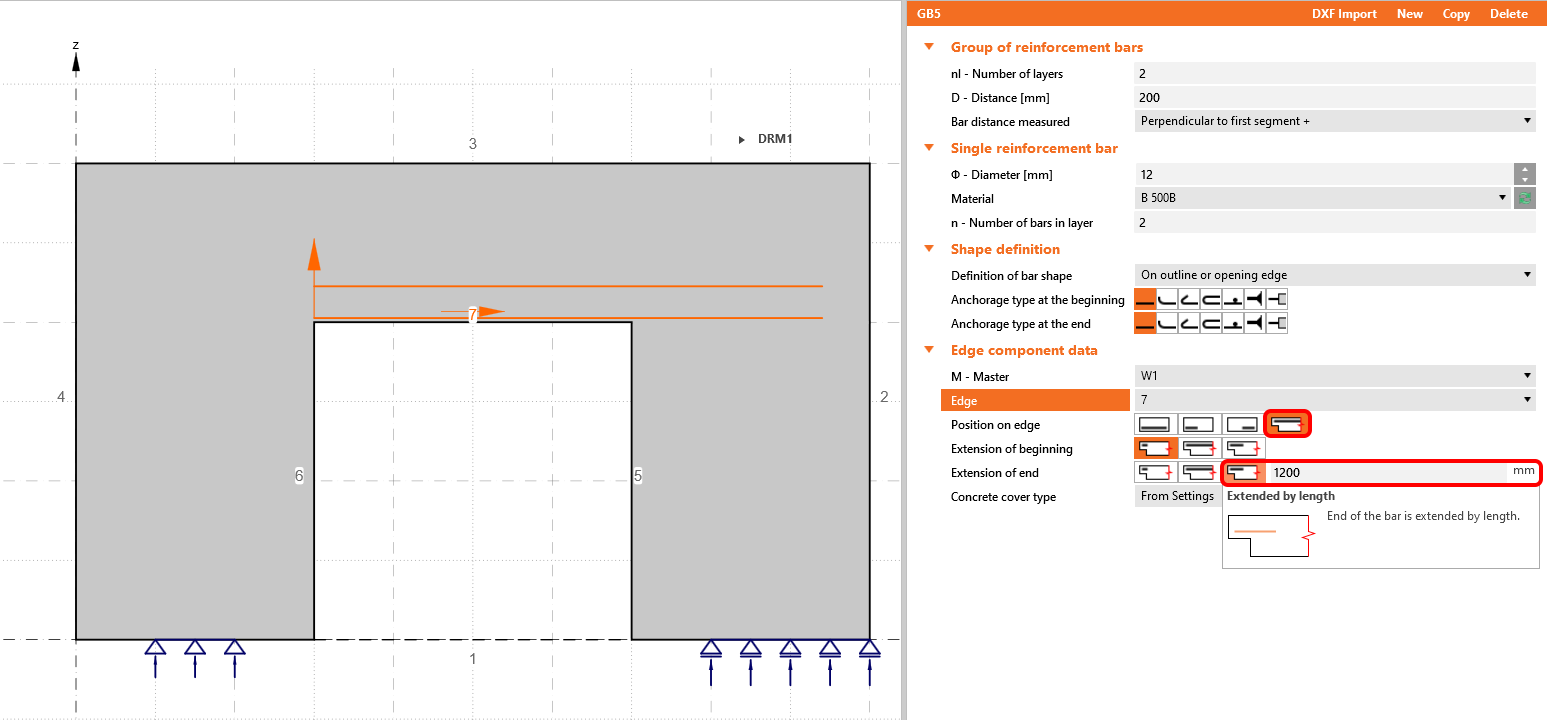

\[ \textsf{\textit{\footnotesize{Esteso in lunghezza}}}\]
Un gruppo di barre può essere applicato a tutti i tipi di geometria. Il modo migliore per comprendere tutte le opzioni e le possibilità è aprire l'applicazione e provare i diversi approcci su esempi pratici. È più facile di quanto sembri!

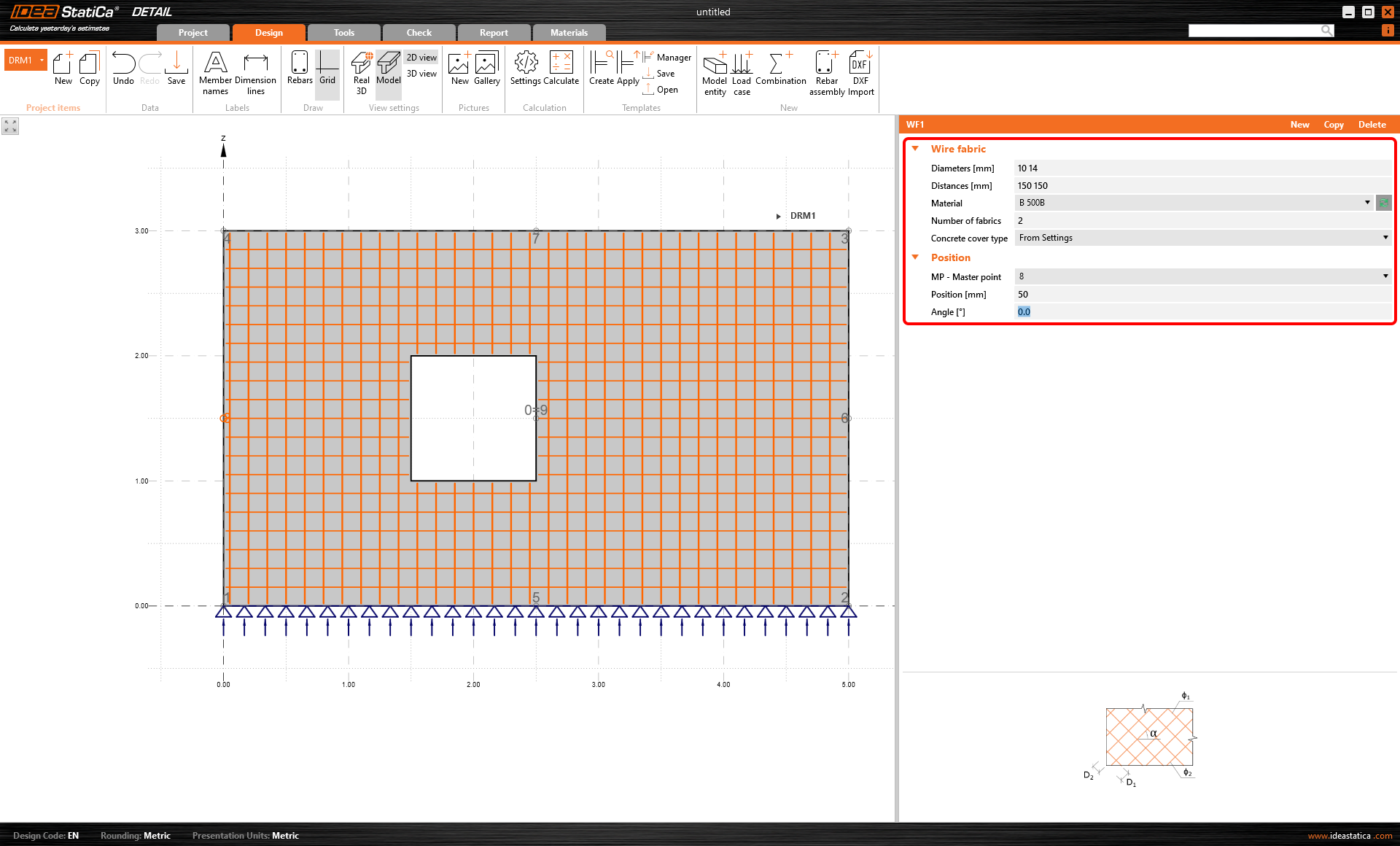

Rete metallica
L'uso della rete metallica può aiutare a modellare l'armatura in modo più rapido rispetto alla definizione del gruppo di barre. Tuttavia, occorre tenere presente che può essere applicato solo agli elementi parete del progetto.
I diametri e le distanze tra le barre possono essere impostati individualmente per entrambe le direzioni. È possibile definire la posizione utilizzando il punto master e le coordinate e, infine, l'inclinazione dell'armatura.
Barra di armatura inclinata
L'uso delle barre inclinate può aiutare a modellare l'armatura più velocemente rispetto alla definizione di ciascuna barra su più bordi dell'elemento.

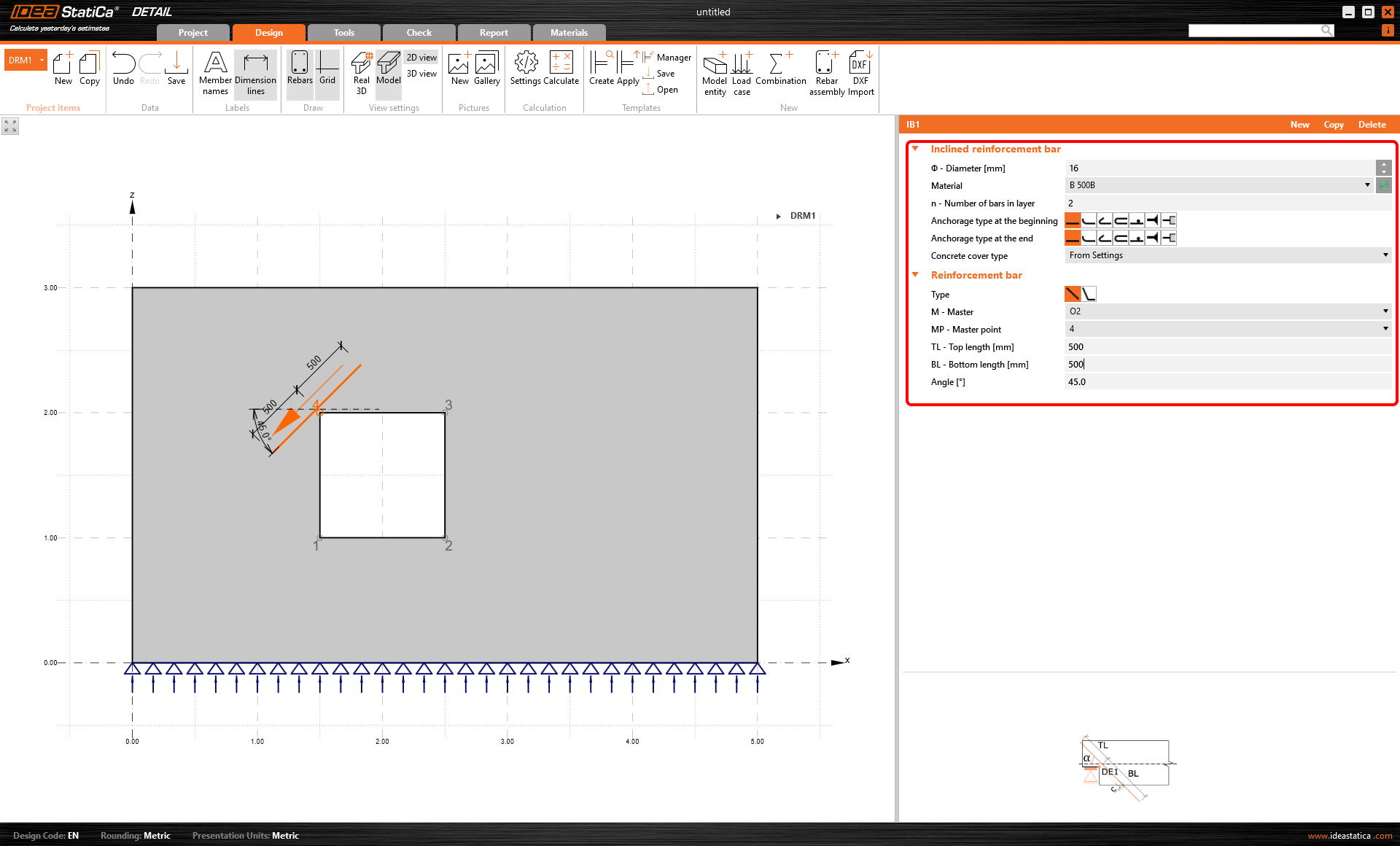

Per gli elementi muro, le barre inclinate possono essere applicate solo intorno alle aperture. È necessario definire diversi parametri.
La prima parte consiste nel definire la forma della barra; il software ne distingue due tipi: una barra dritta definita da due punti o una barra inclinata.
Quindi è necessario definire l'elemento master, in questo caso l'apertura. Si prosegue con il punto master, la lunghezza della barra e, infine, l'angolo.

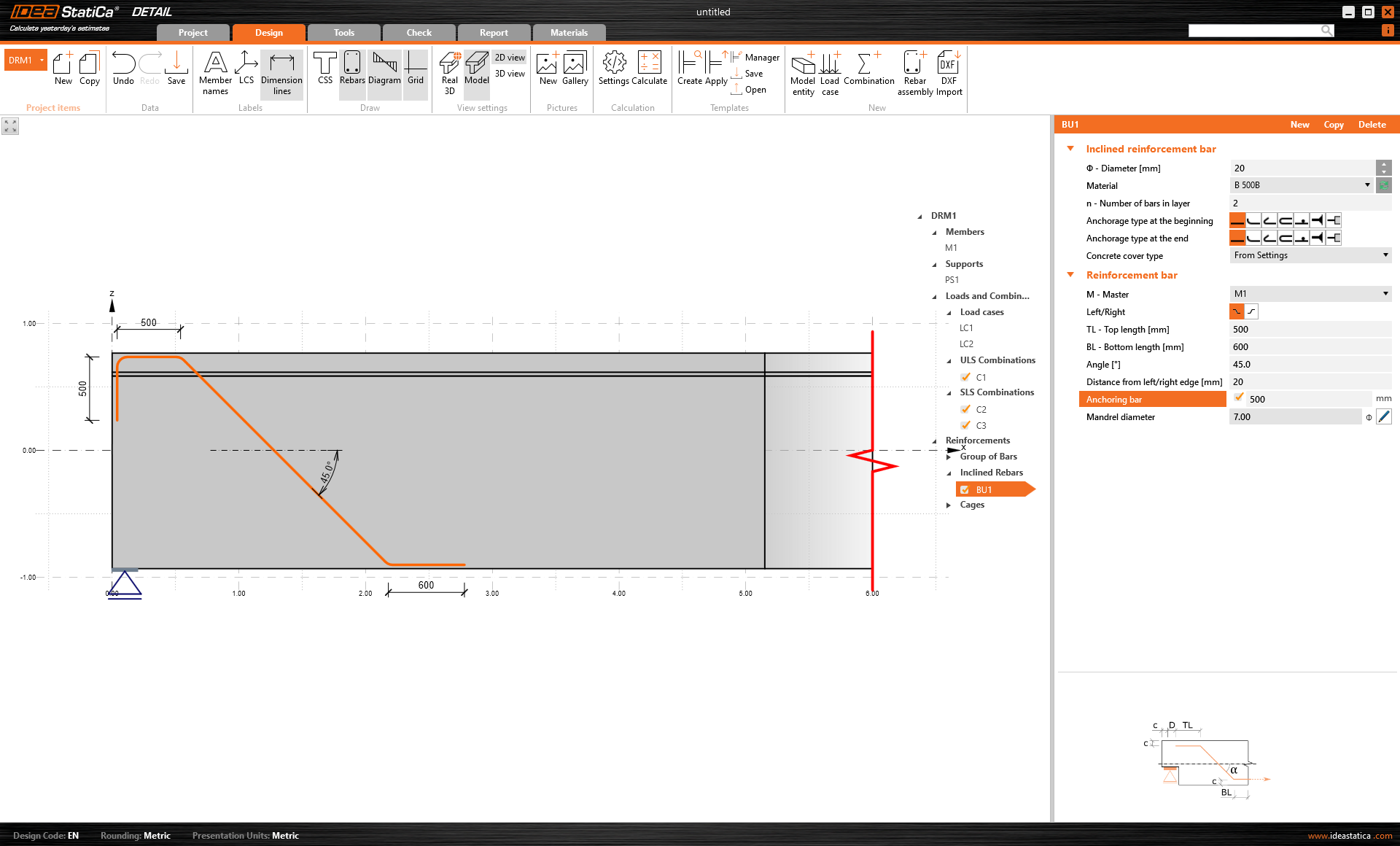

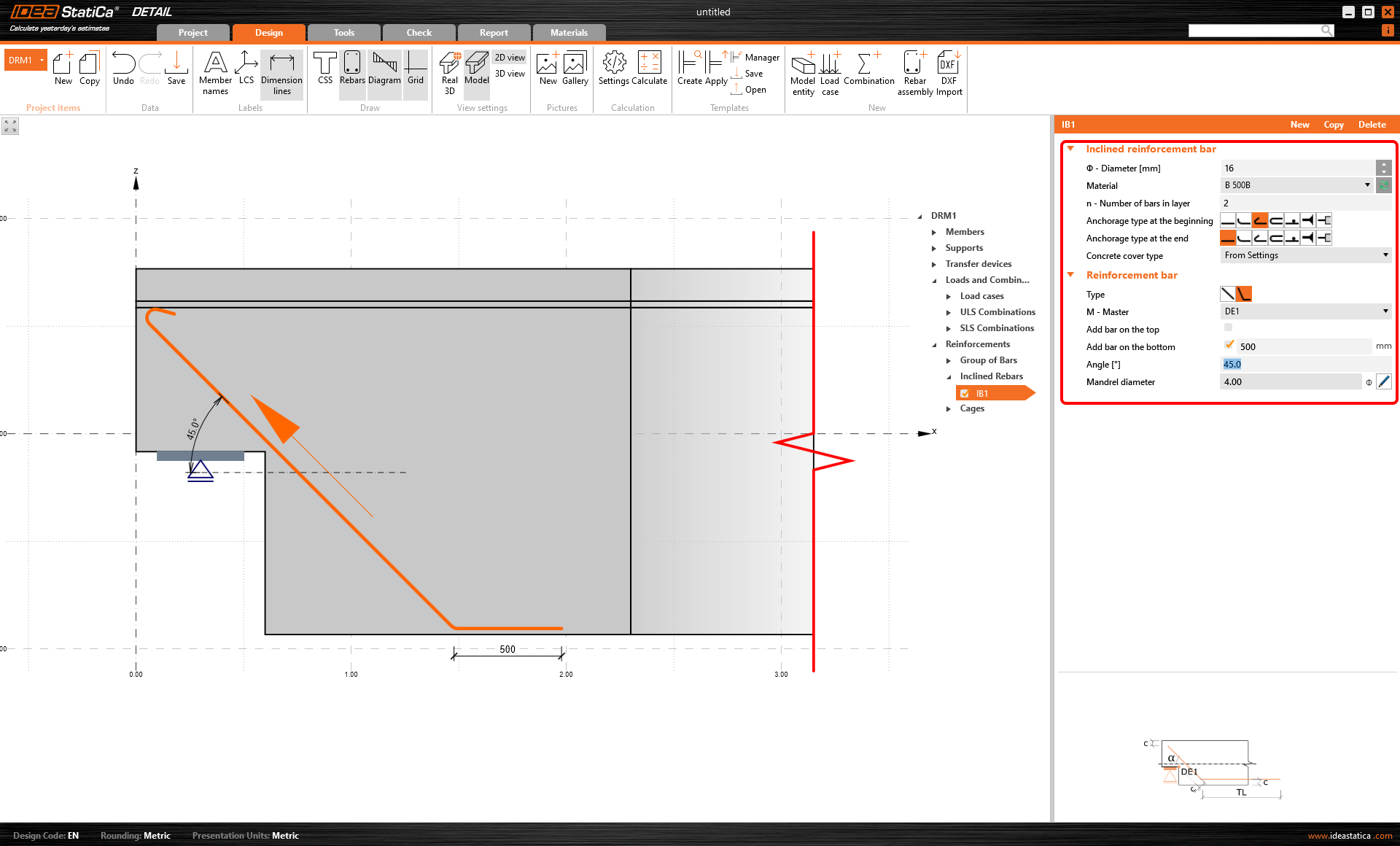

Quando si modella una struttura utilizzando l'elemento trave, la definizione delle barre inclinate è disponibile solo per le strutture di estremità o aperture. Le condizioni sono sostanzialmente le stesse dei muri.
Gabbie intorno all'apertura

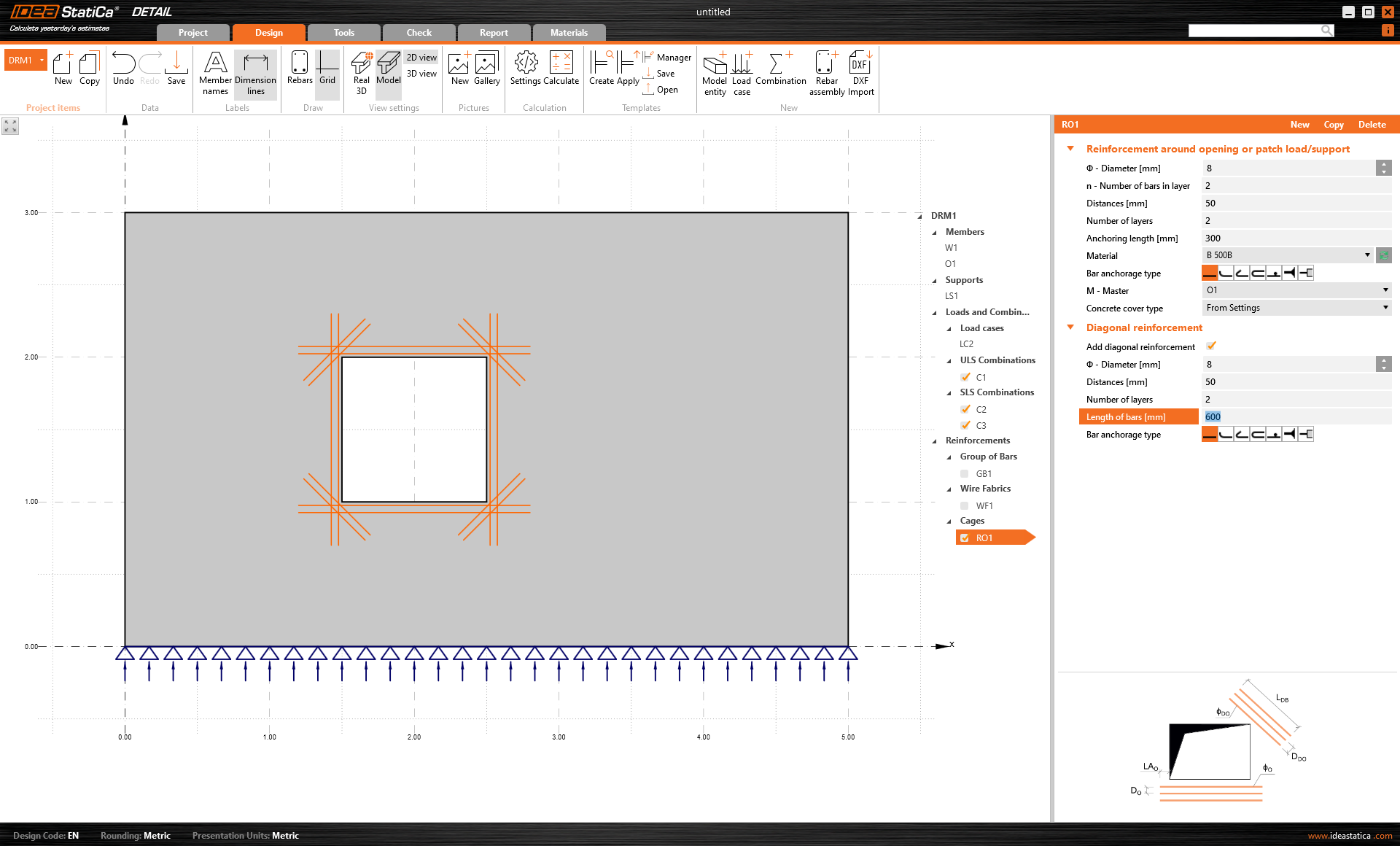

Le gabbie intorno all'apertura possono essere definite per ogni apertura, compresa quella definita dal poligono per ogni tipo di struttura. Anche in questo caso, è necessario impostare tutti i parametri di base. Un esempio pratico è riportato nell'immagine seguente.

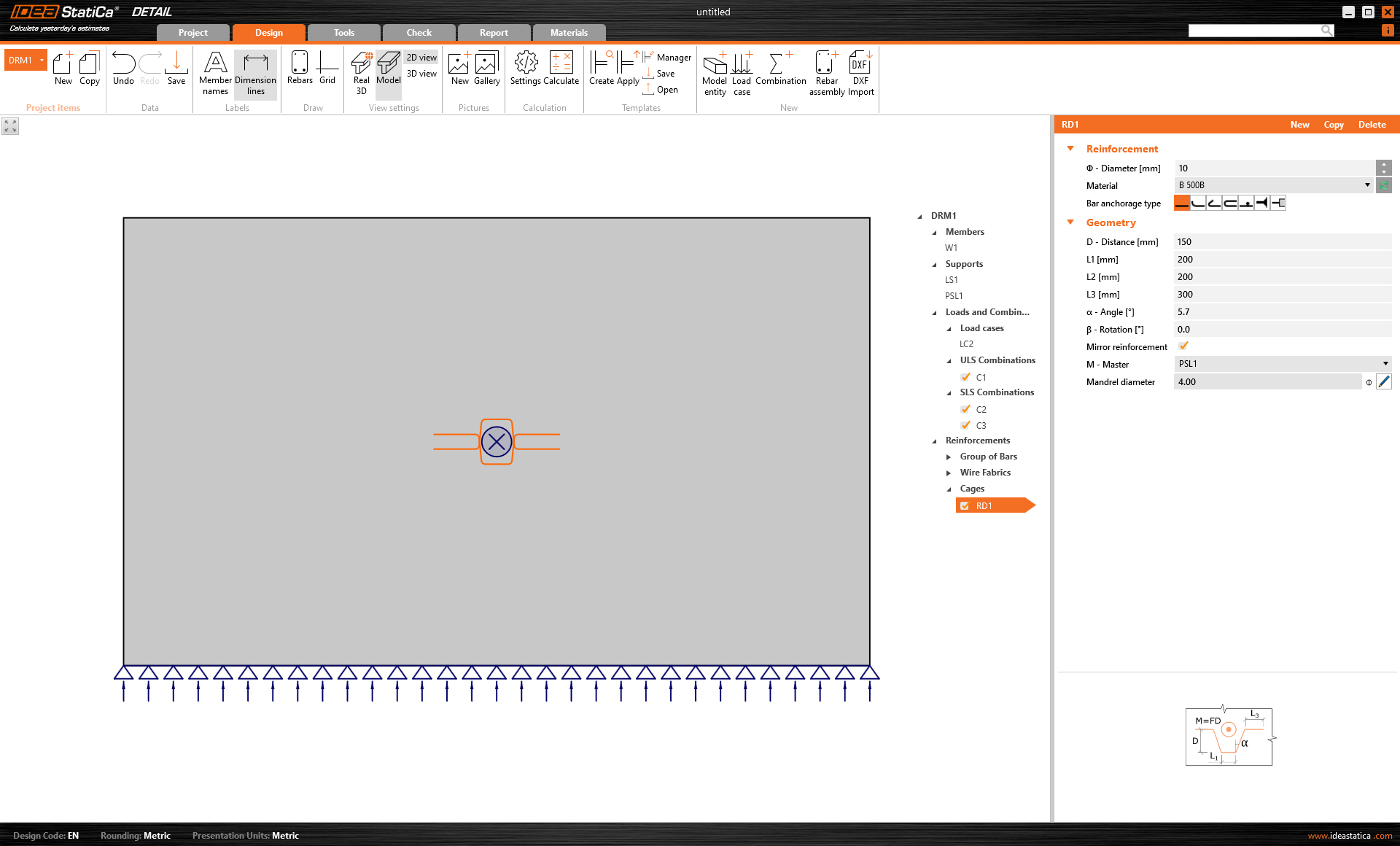

Gabbie intorno al supporto/carico patch

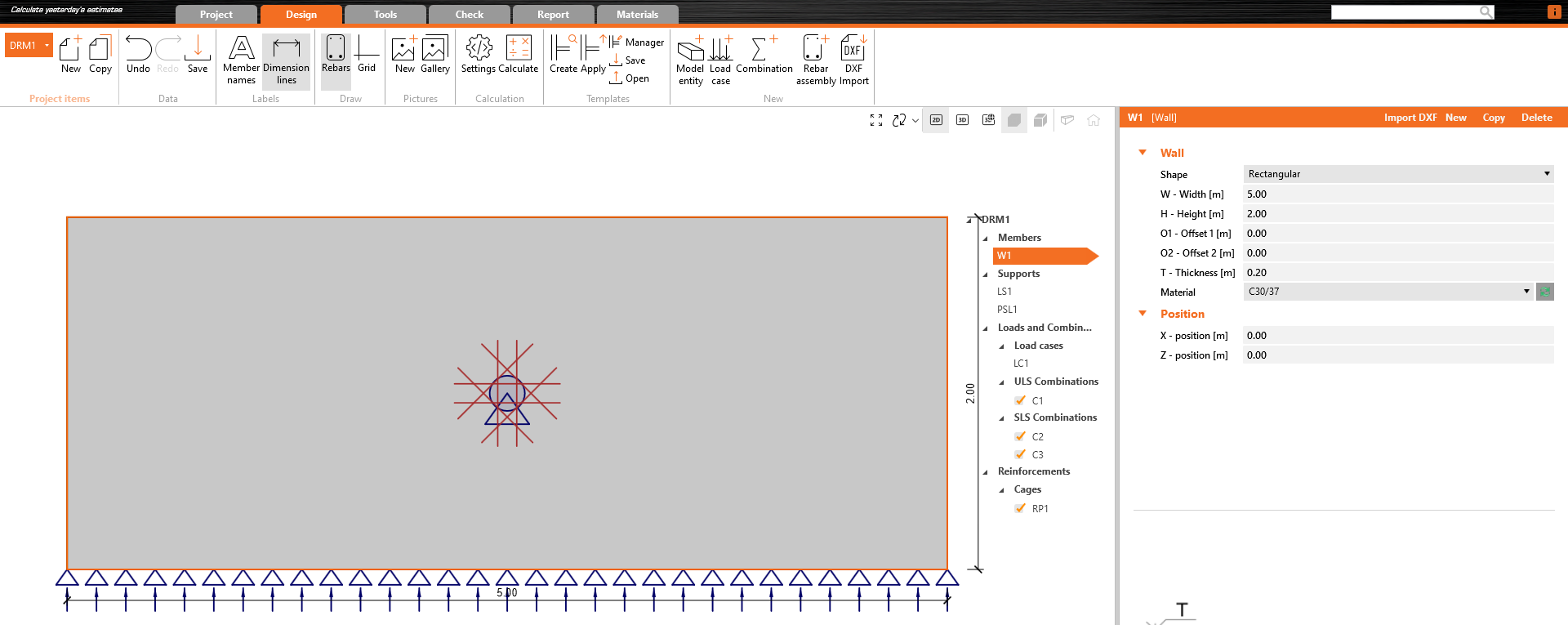

Questo tipo di armatura predefinita è simile a una gabbia intorno a un'apertura circolare.
Gancio intorno al supporto/carico patch
Questo tipo di armatura consente di utilizzare una forma tipica predefinita dell'armatura.

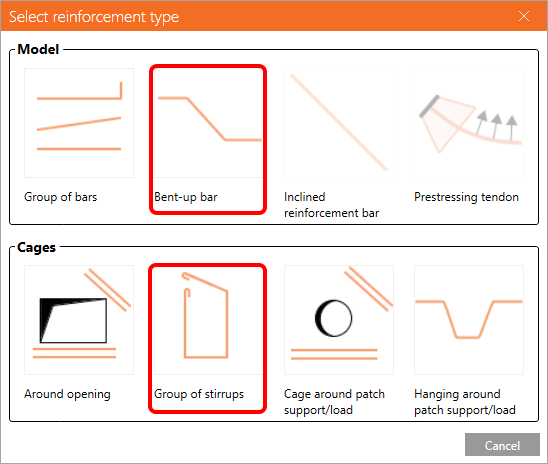

Barre piegate
Le barre inclinate come questa sono comunemente utilizzate per resistere al taglio al posto delle staffe. La loro angolazione le rende più efficaci delle staffe. Le barre piegate possono essere applicate solo a geometrie di travi.
Le impostazioni necessarie sono riportate nell'immagine seguente.
Gruppo di staffe
Le staffe possono essere modellate solo in strutture con elementi trave. Come per qualsiasi altra armatura, è necessario impostare i parametri necessari.

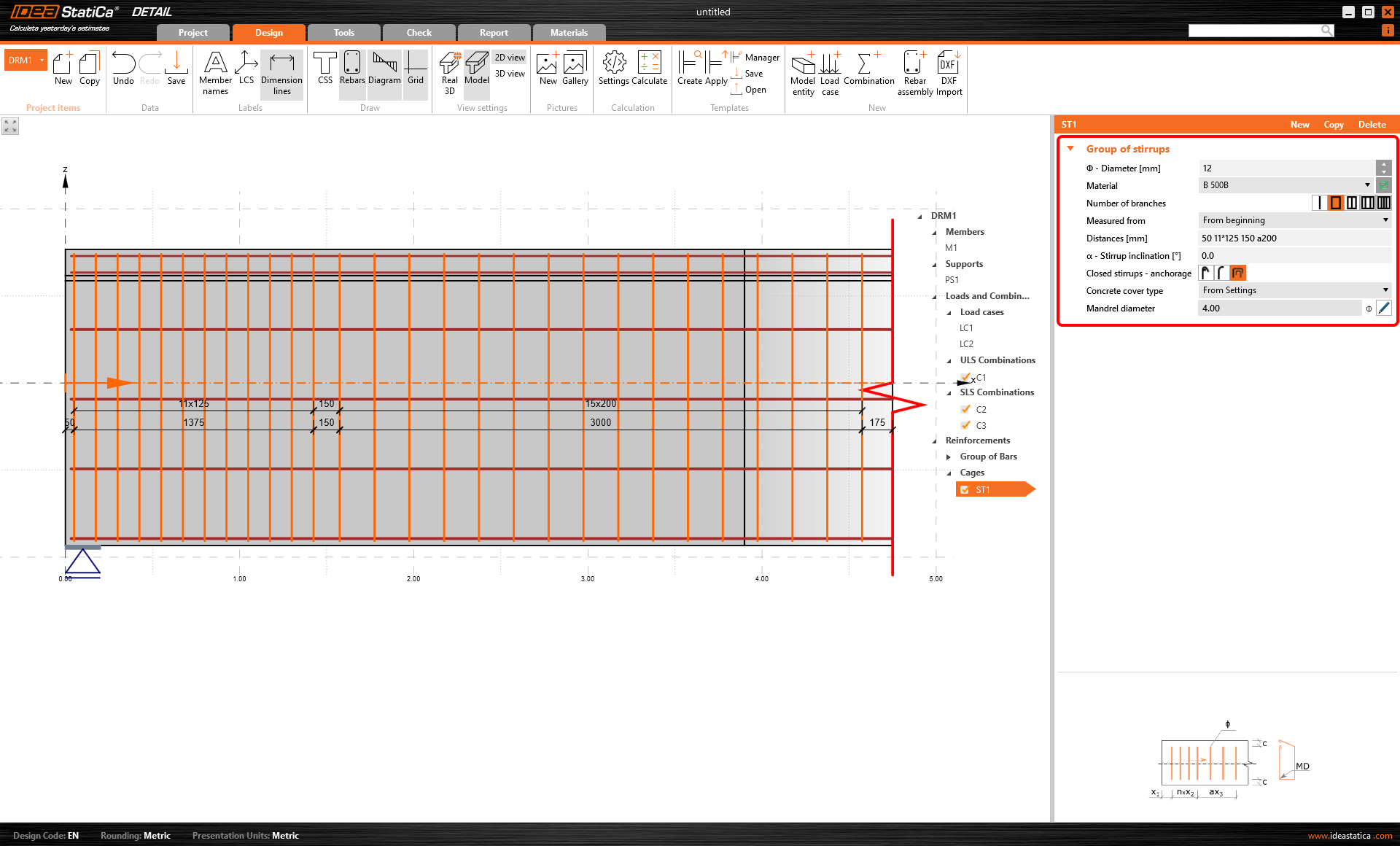

È possibile definire quanti rami avrà la staffa, se a uno o due bracci, e così via. Inoltre, è importante impostare la distanza corretta tra le staffe. Ci sono diversi modi per farlo. Guarda l'esempio nell'immagine seguente.

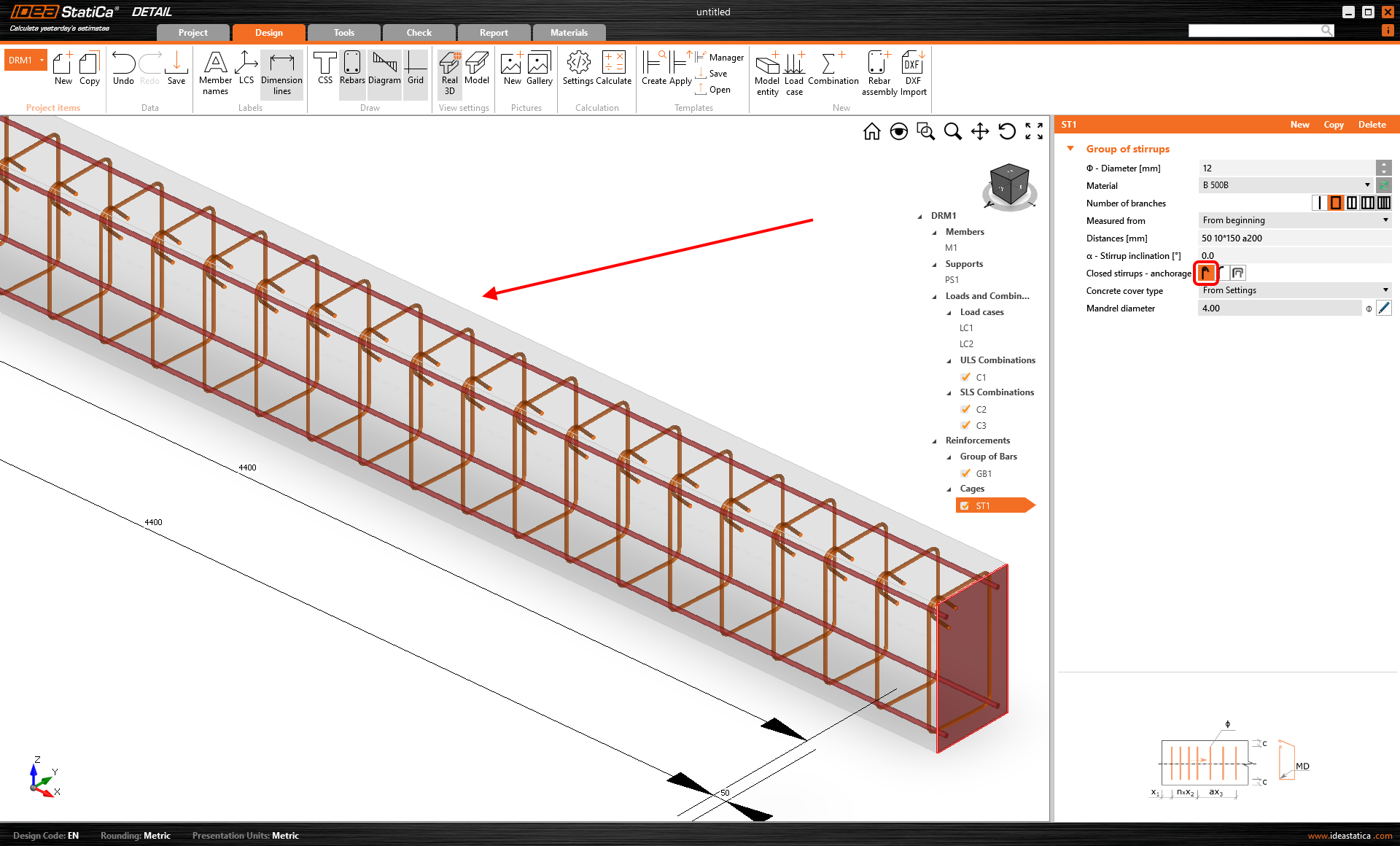

L'ultima parte importante è la definizione dell'ancoraggio delle staffe. Il software offre tre opzioni:
- Staffe con gancio standard
- Staffe con piegatura standard
- Staffe chiuse con bracci sovrapposti
\[ \textsf{\textit{\footnotesize{Gancio standard}}}\]
\[ \textsf{\textit{\footnotesize{Piegatura standard}}}\]
\[ \textsf{\textit{\footnotesize{Bracci sovrapposti}}}\]
Per la definizione individuale dei tipi di ancoraggio, leggere l'articolo Tipi di elementi finiti.

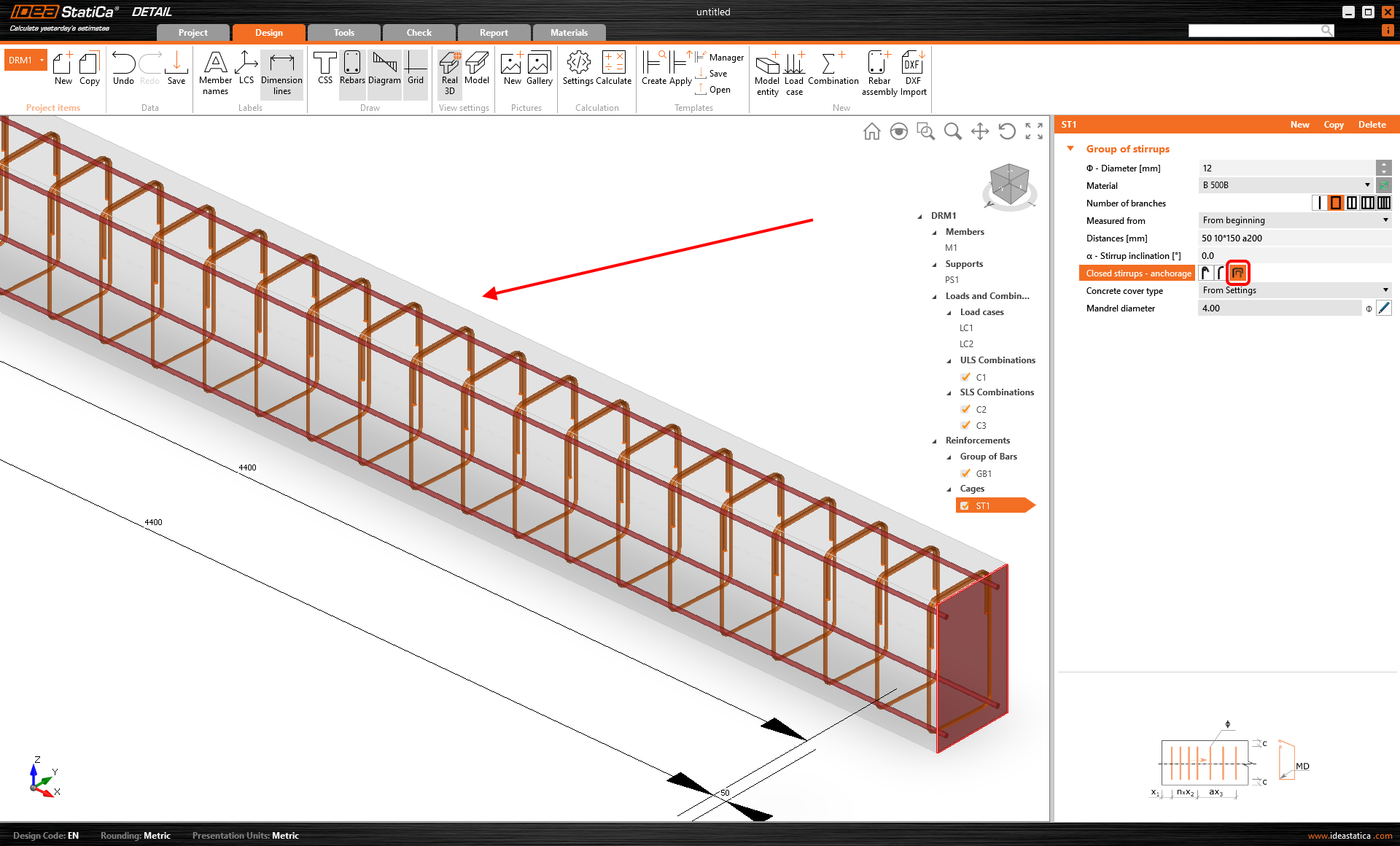

Come già noto, le staffe possono essere applicate solo a strutture modellate con travi. Tuttavia, è possibile simularle in altri elementi utilizzando un gruppo di barre con il tipo di ancoraggio corrispondente. Si veda l'esempio di staffe chiuse modellate nella parete utilizzando un gruppo di barre con un legame perfetto alle estremità.

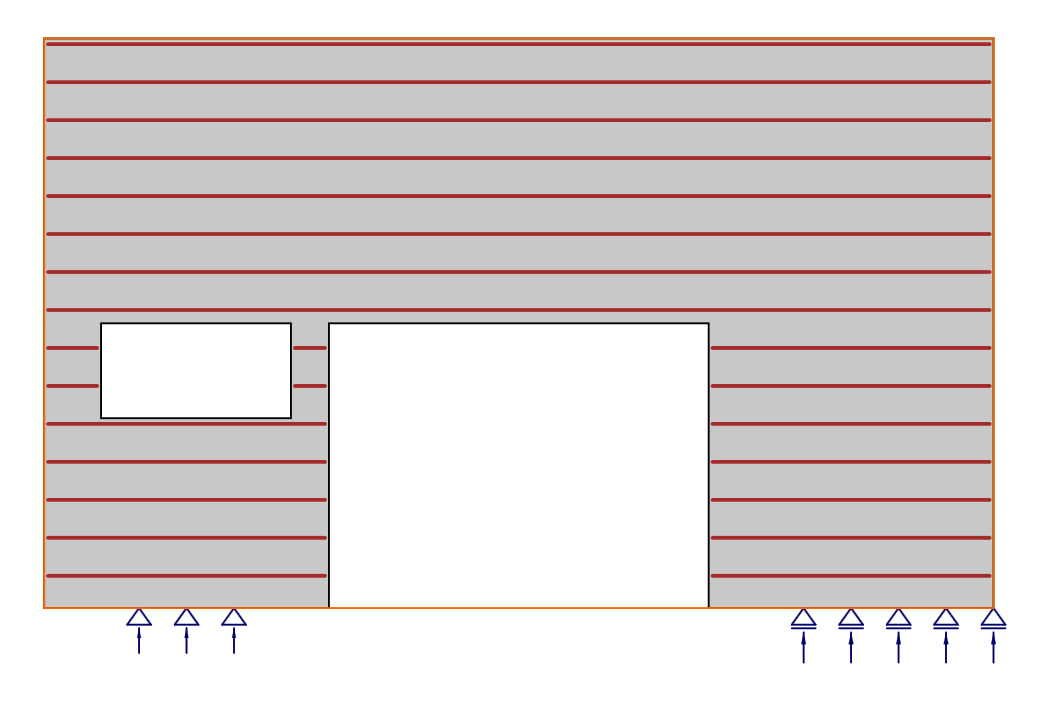

Nota finale: se si modella l'armatura attraverso l'apertura o sopra i bordi, le barre verranno tagliate automaticamente dal software. Nella prima figura è possibile vedere la definizione del gruppo di barre.
Nella seconda figura, l'armatura viene tagliata.
