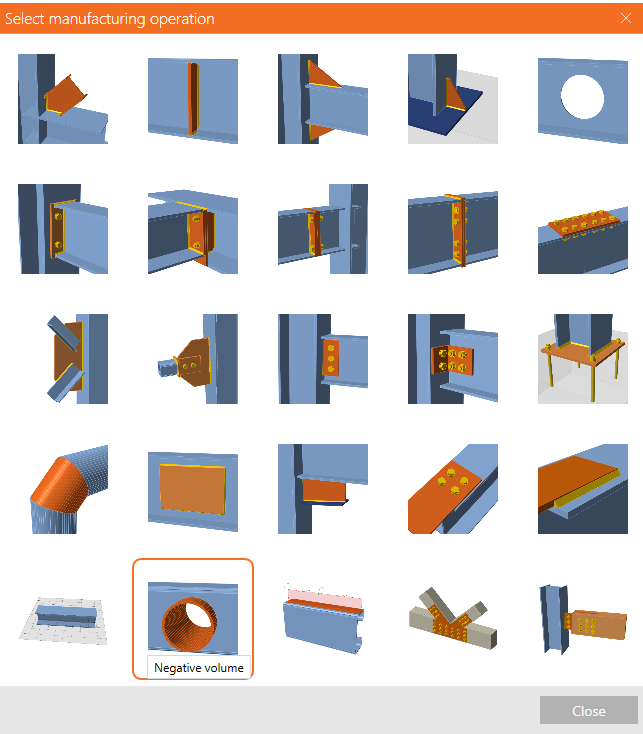

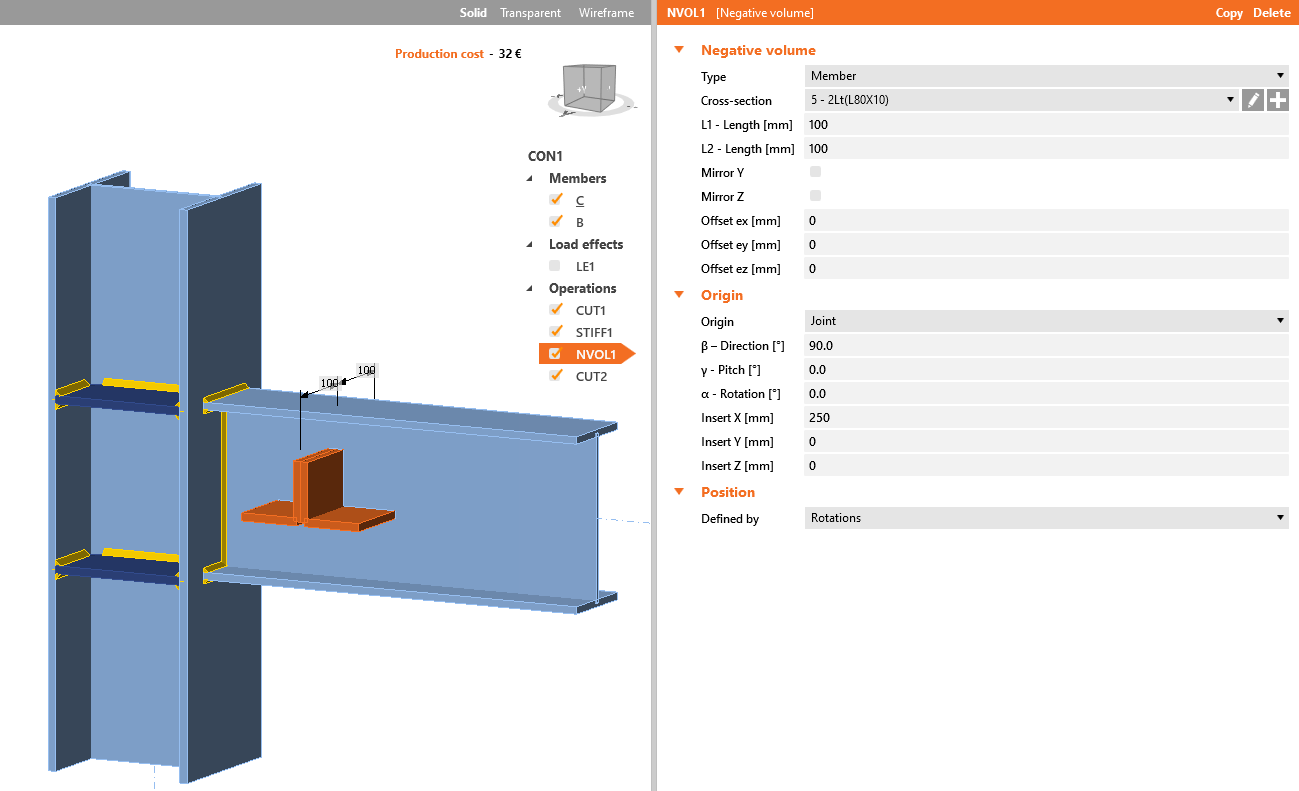

L'uso del volume negativo consente di aggiungere una membratura virtuale di qualsiasi sezione, sia di sezioni standard da libreria sia di piastre generiche, o anche di sezioni definite dall'utente o importate.
Questo volume viene visualizzato nella finestra 3D come una membratura solida e può essere utilizzato per tagliare qualsiasi parte di membratura, elementi di irrigidimento e piastre che si intersecano con il solido a definito con il volume negativo.

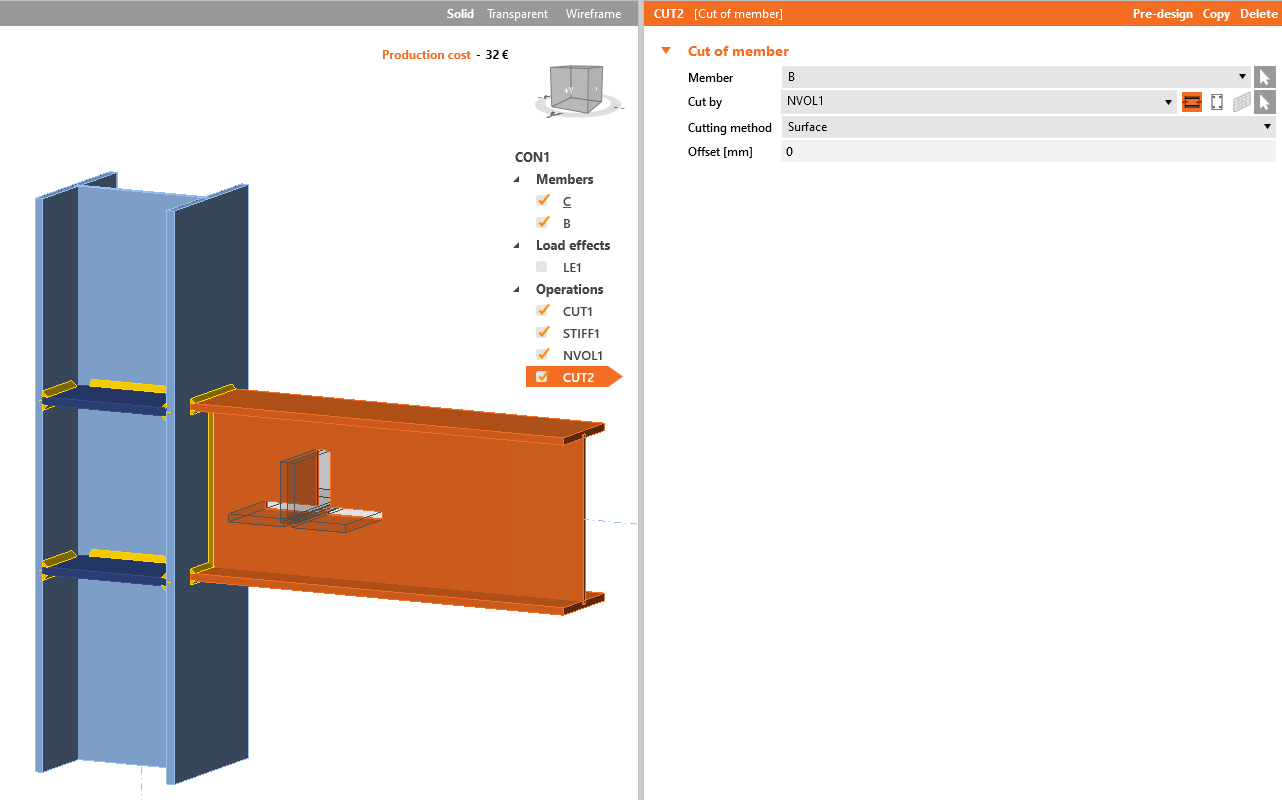

La scena 3D dopo l'applicazione dell'operazione di Taglio
Guarda il video per una spiegazione più approfondita.

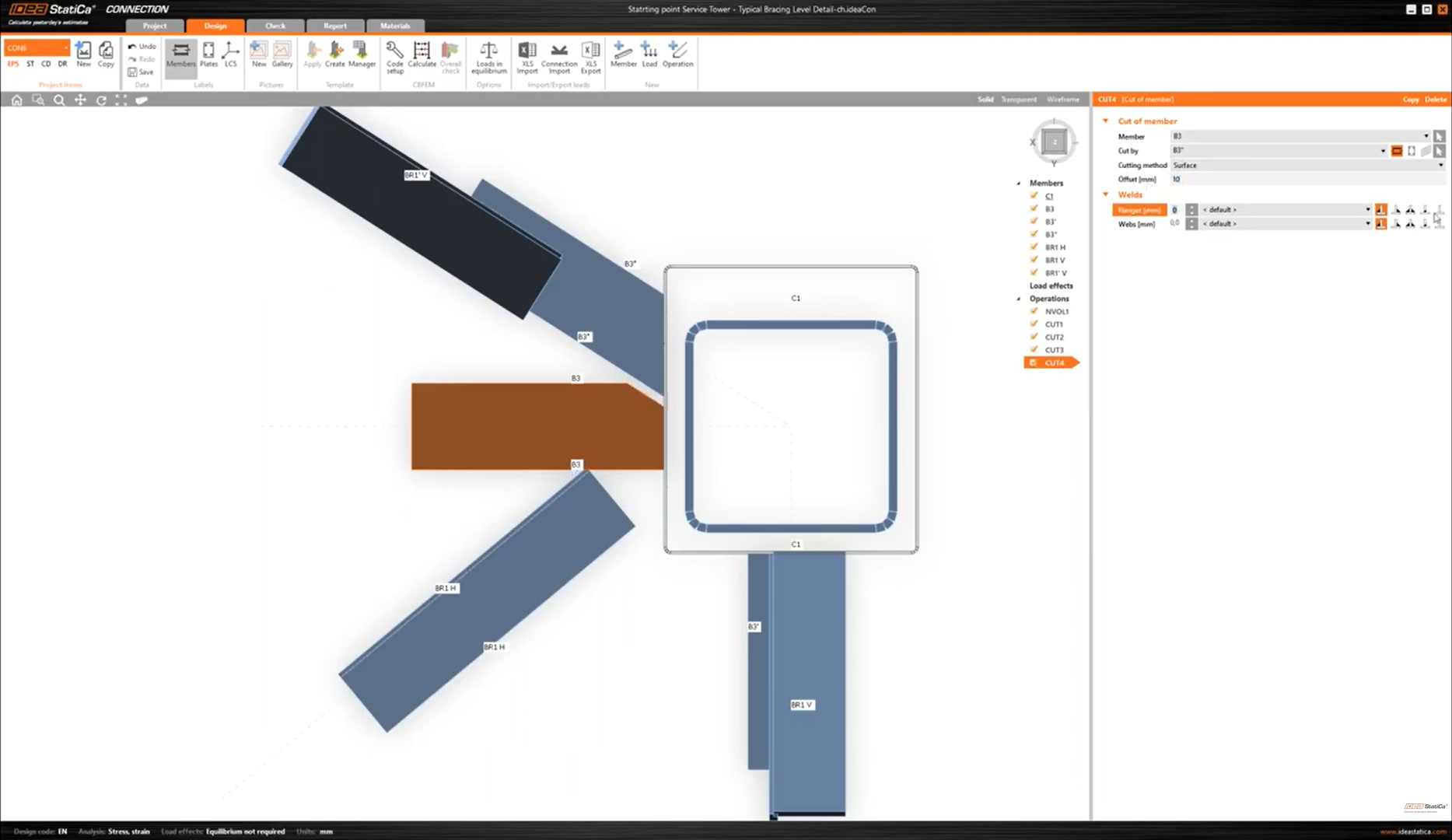

Quando è necessario aggiungere un offset a più membrature intorno a un oggetto come una colonna, non è necessario impostare manualmente l'operazione di taglio per ciascuno di essi. Si può invece utilizzare l'operazione di volume negativo per definire i confini dell'offset, impostare un'operazione di taglio e copiarla istantaneamente per tutte le altre membrature.
