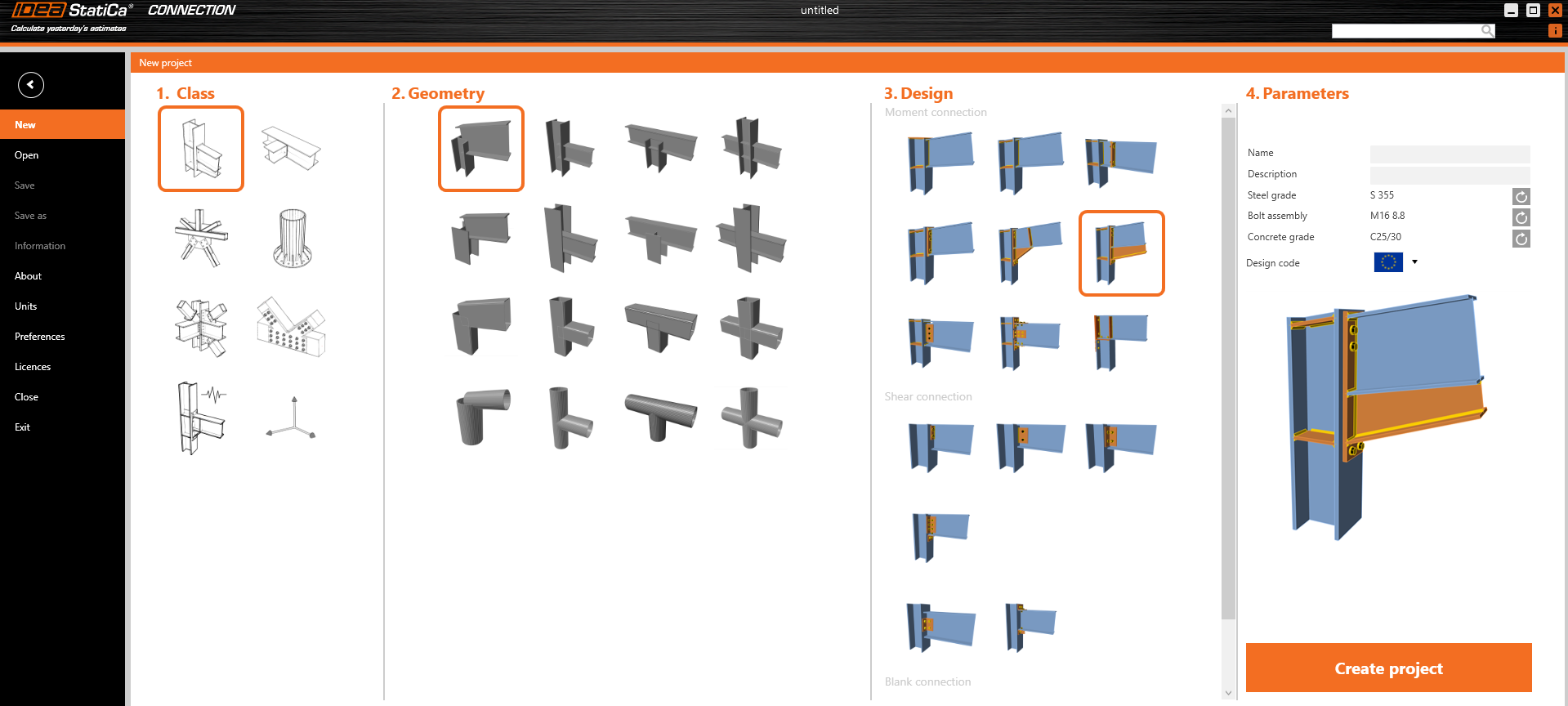

Un modo è selezionare un giunto dai modelli iniziali o dal database della Connection Library nella scheda Progettazione e modificarlo in base alle proprie esigenze.

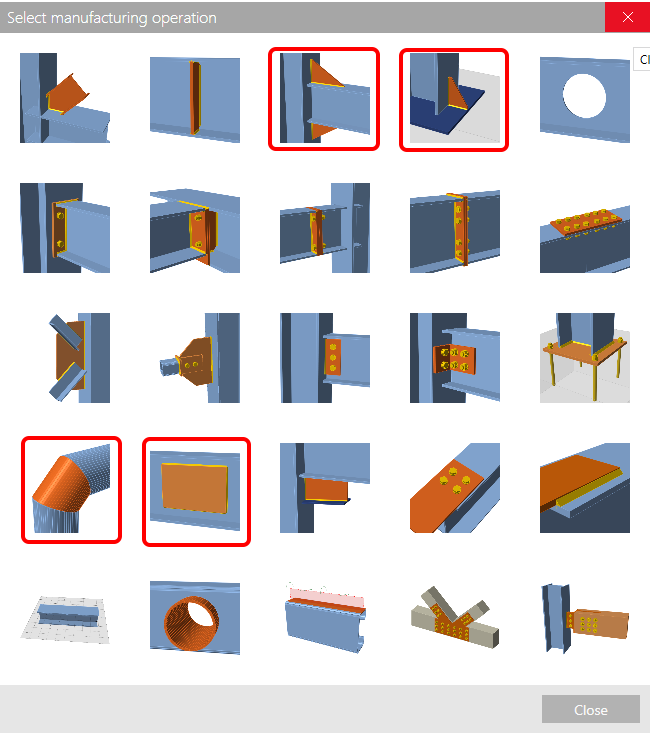

Se non si trova un modello simile, è possibile utilizzare diverse operazioni: Allargatore, Nervatura, Piastra di irrigidimento o anche Elemento di irrigidimento.
Mentre l'operazione Allargatore consente di modellare rapidamente la mensola rastremata con le ali, accorcia anche la lunghezza visibile dell'elemento. Se si desidera modellare la lunghezza completa dell'elemento, è necessario utilizzare le altre operazioni e assemblare la mensola rastremata.

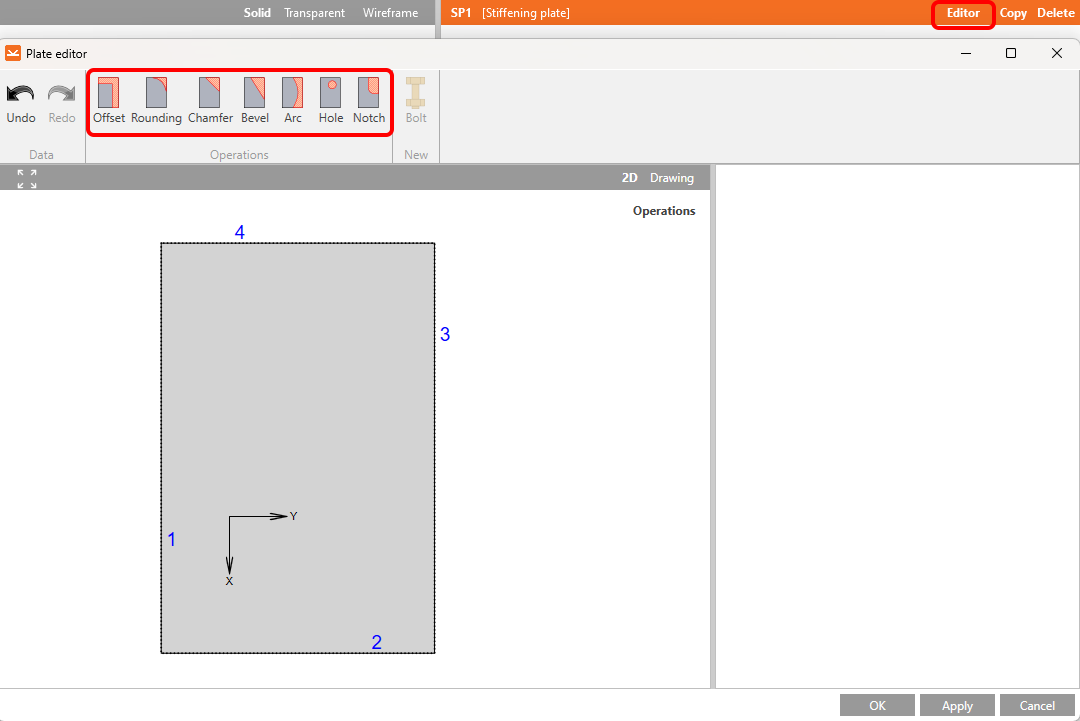

Utilizzando l'operazione Piastra di irrigidimento, è possibile anche importare la forma della piastra da un file DXF. Tutte e tre le operazioni sulle piastre sopra menzionate possono essere modificate tramite l'Editor: smussare un angolo, inserire un'apertura, ecc.

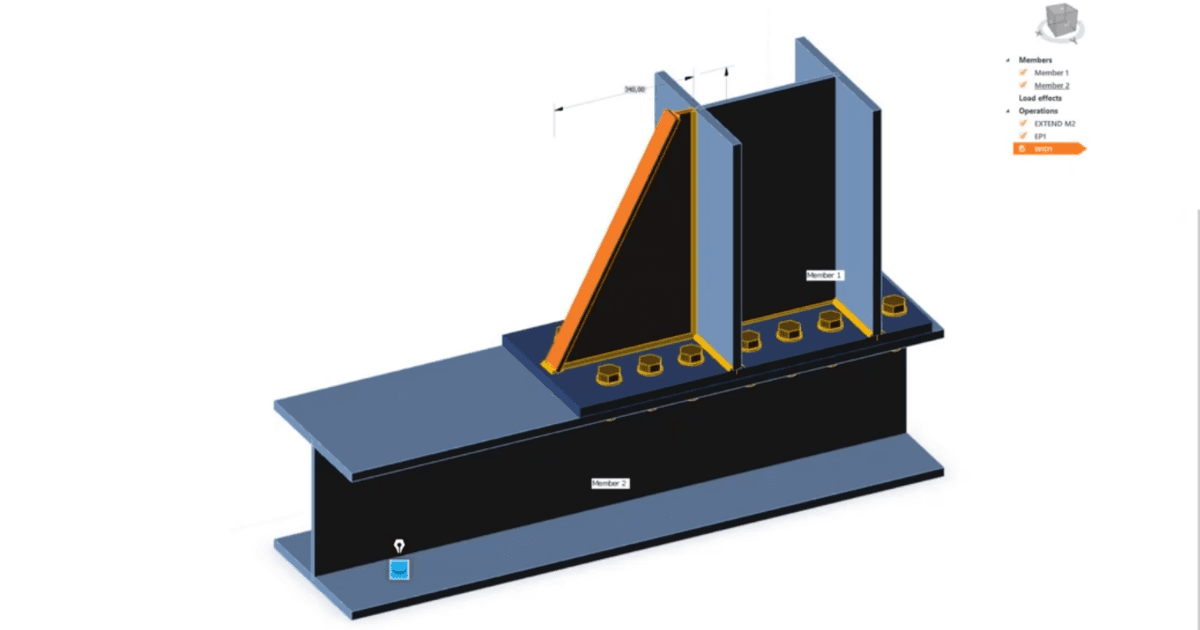

Nell'esempio mostrato durante uno dei nostri webinar, è possibile apprendere come progettare una mensola rastremata di un elemento con sezione trasversale IPE.
Un altro esempio è stato mostrato in questo webinar.
