Molti nodi in una struttura reale non possono essere coperti uno a uno da un tipo di collegamento standard. I progettisti suddividono questi nodi in collegamenti separati e li verificano con strumenti semplici o fogli di calcolo Excel, senza considerarne l'interazione, il che può causare errori di progetto.
I modelli parametrici possono essere combinati con altre operazioni
Quando si utilizza un modello parametrico, è comunque possibile aggiungere nuove operazioni, quindi è possibile aggiungere una singola operazione a un modello parametrico esistente.

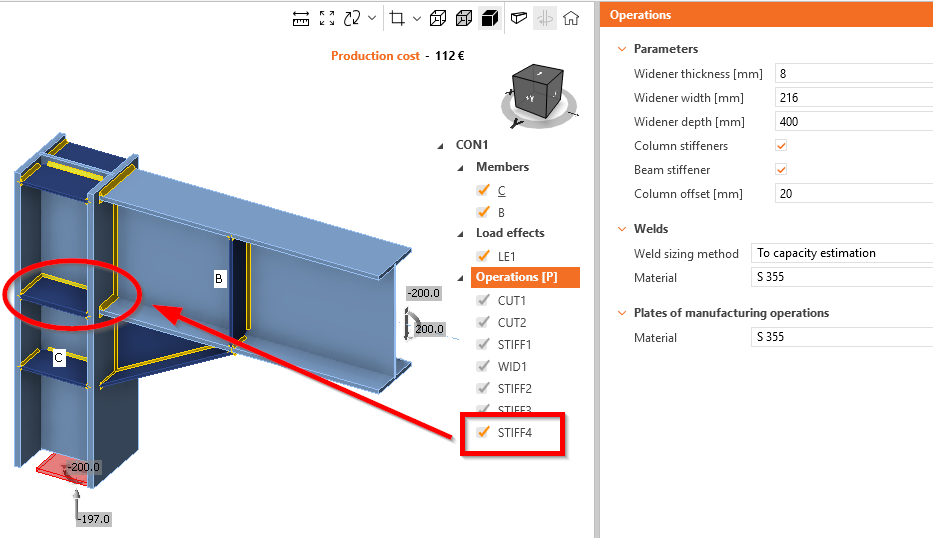

In questo modo, è possibile aggiungere facilmente, ad esempio, ulteriori irrigidimenti al modello scelto.

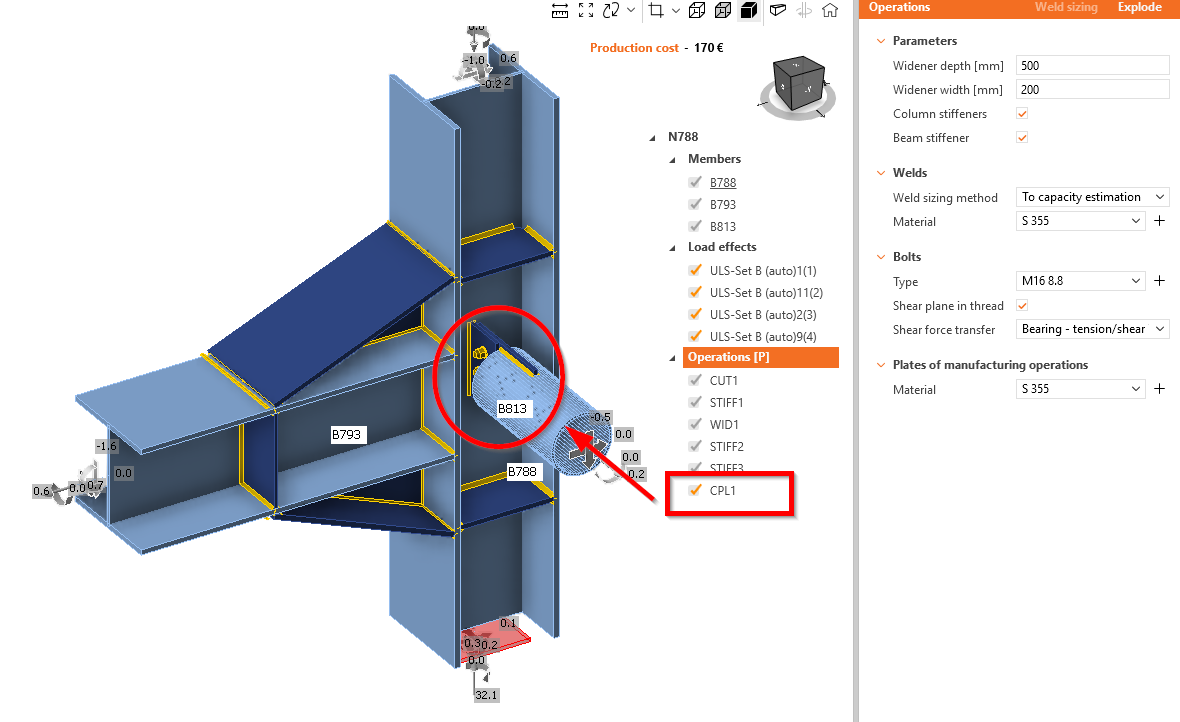

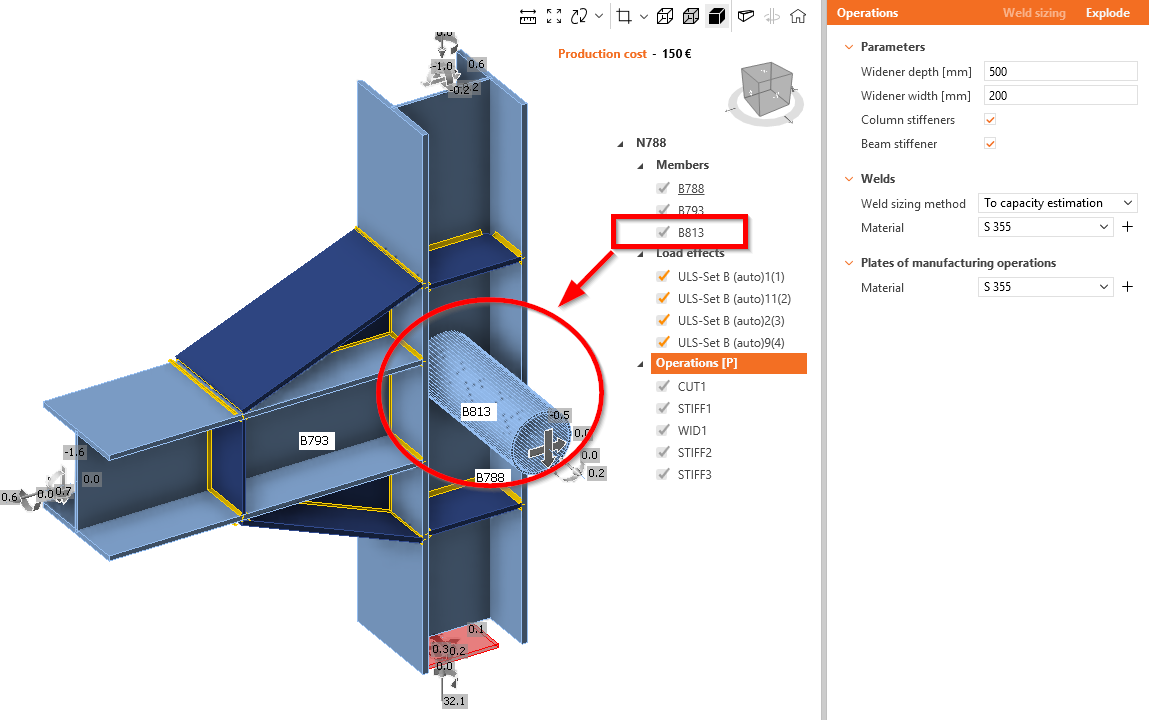

Un altro esempio può essere un giunto composto da diversi collegamenti, in cui alcuni elementi non sono considerati nel modello scelto.
Collegare questo elemento aggiuntivo con un'operazione standard è semplice da realizzare.
Rilasciato in IDEA StatiCa versione 25.0.
Combinare più modelli parametrici in un unico modello
Per collegare più elementi in un unico nodo, è possibile applicare diversi modelli parametrici. Creare i collegamenti standard come modello parametrico e combinarli efficacemente nel progetto del collegamento desiderato per l'intera struttura.

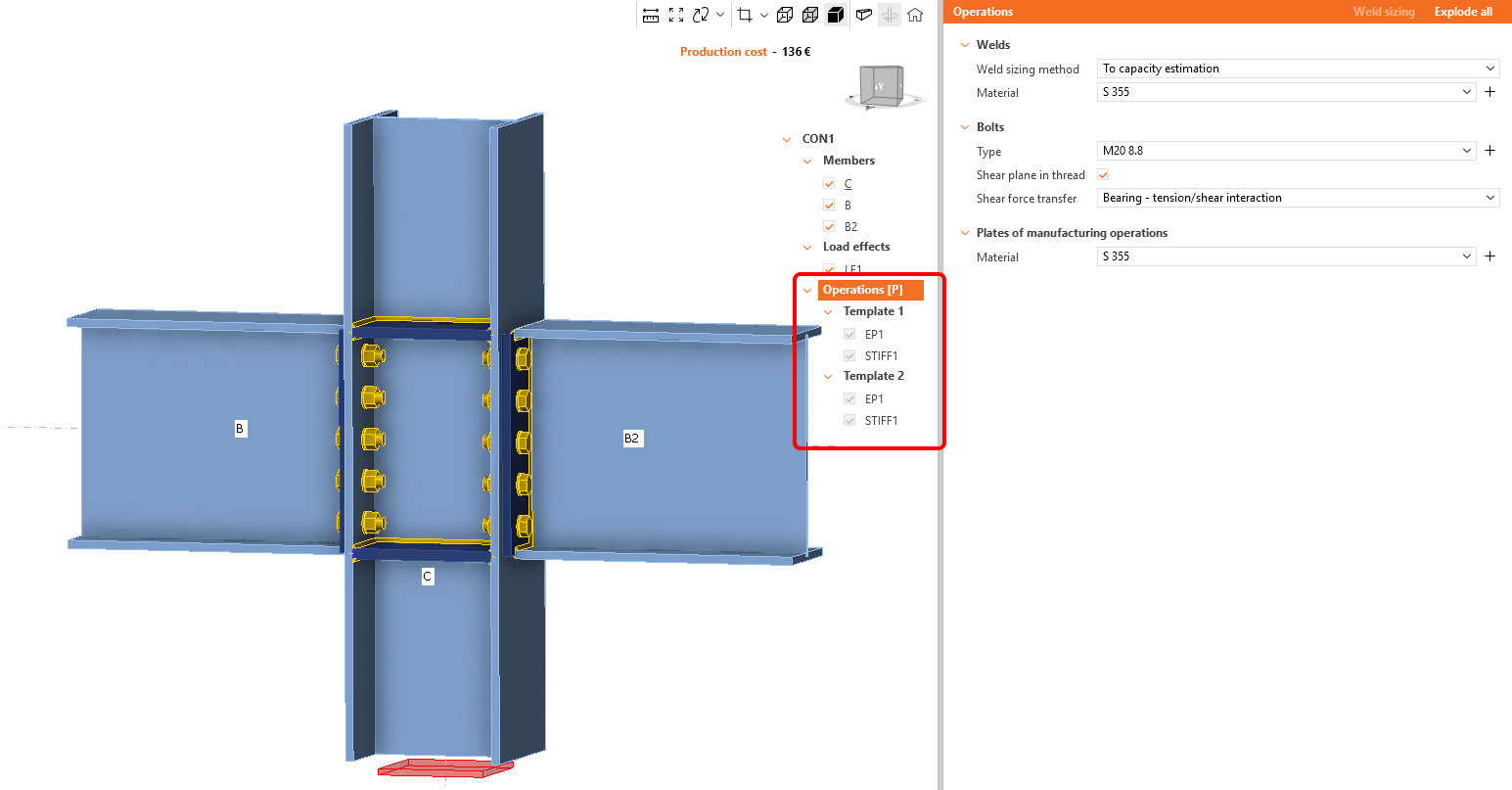

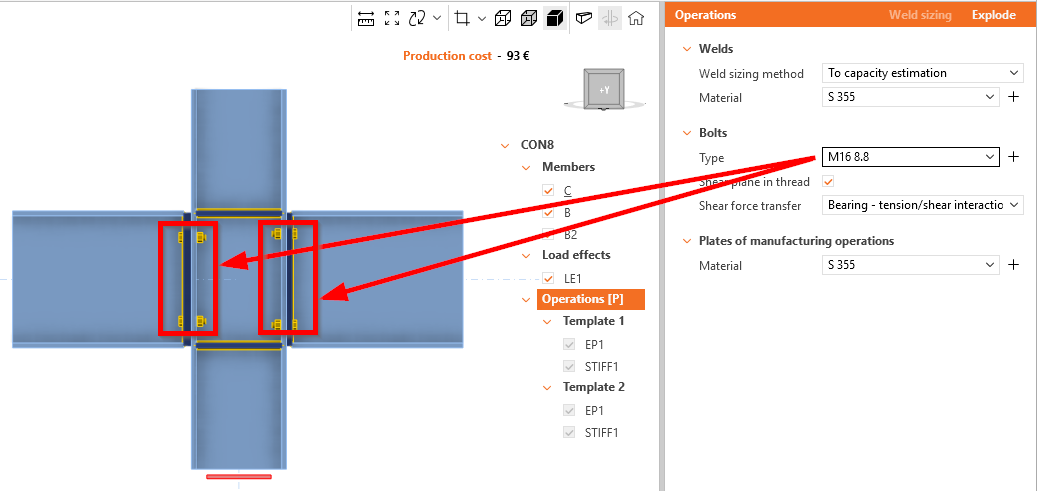

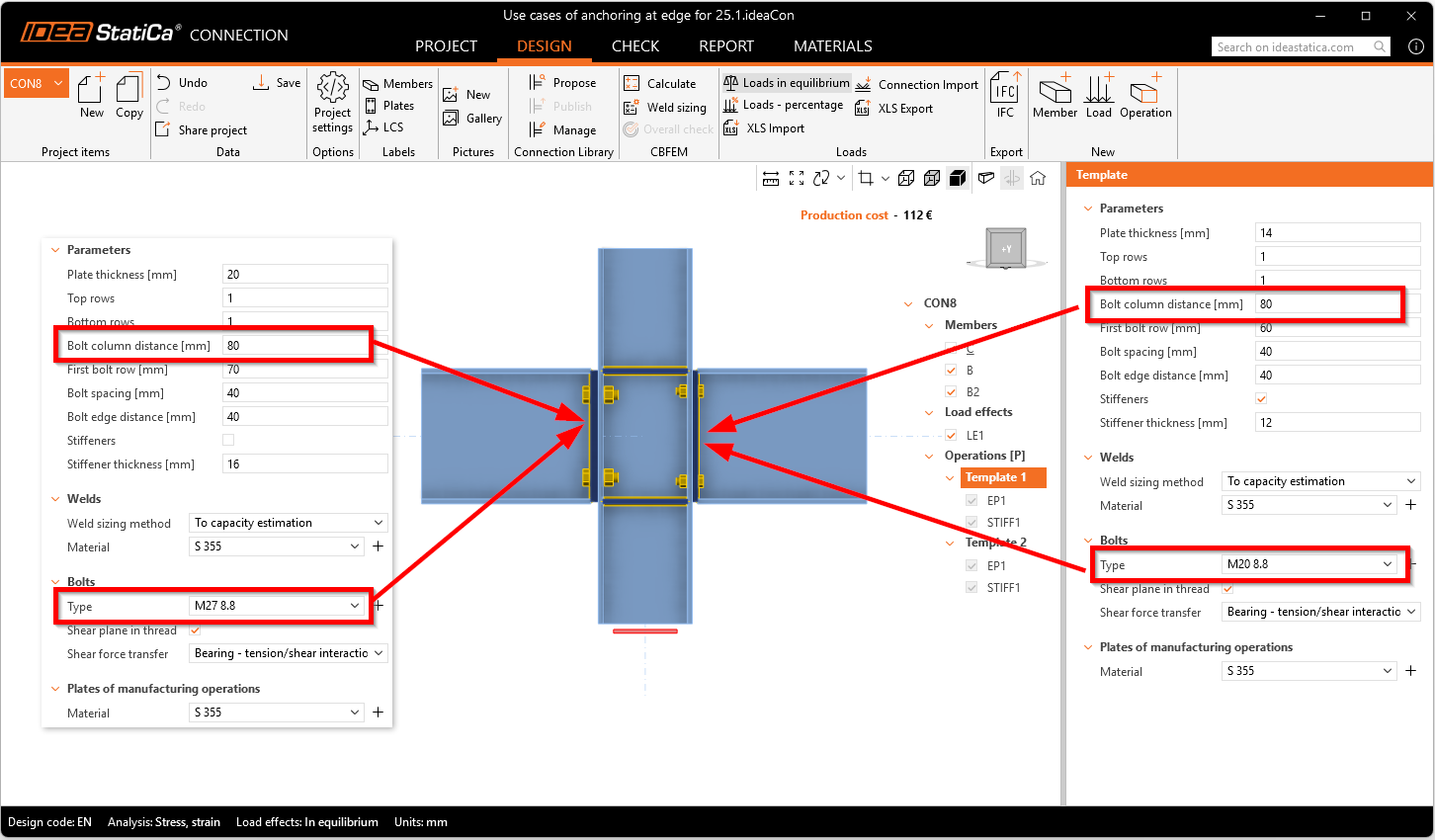

Ogni modello applicato è ora rappresentato come una intestazione di modello separata (Modello 1, Modello 2, ecc.) nell'albero delle operazioni. Selezionando un modello vengono visualizzati i suoi parametri e controlli specifici, consentendo agli utenti di modificare le proprietà locali, come la disposizione dei bulloni, i materiali o gli spessori delle piastre, in modo indipendente per ciascun modello.
Le proprietà globali rimangono accessibili sotto la radice delle operazioni, consentendo all'utente di applicare parametri comuni di materiale o normativi all'intero collegamento. La nuova struttura supporta progettazioni con modelli misti, in cui i singoli modelli mantengono la loro flessibilità parametrica.
Aggiornato in IDEA StatiCa versione 25.1.
