Il Midland Metropolitan Hospital (nel 2020 ancora in costruzione) è uno dei progetti in cui è coinvolta NOVUM Structures, un appaltatore specializzato internazionale per strutture architettoniche innovative. Questo progetto è un nuovo ospedale generale acuto in costruzione su un'area di 16 acri in Grove Lane a Smethwick, vicino a Birmingham. L'ospedale è stato progettato da un team guidato da HKS, che include Edward Williams Architects e Sonnemann Toon Architects.
Video flythrough del Midlands Metropolitan Hospital
Collegamenti di facciata
Visualizzazione del progetto completato.

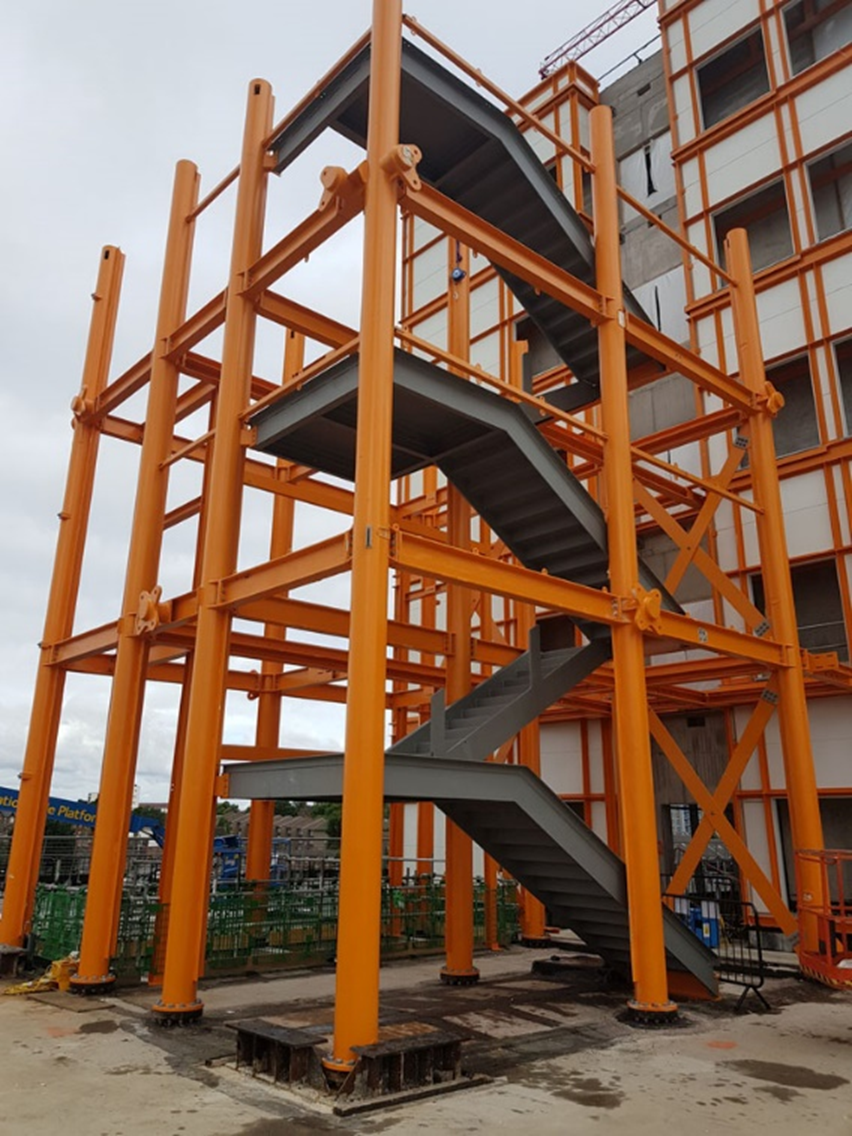

Struttura in acciaio in costruzione.

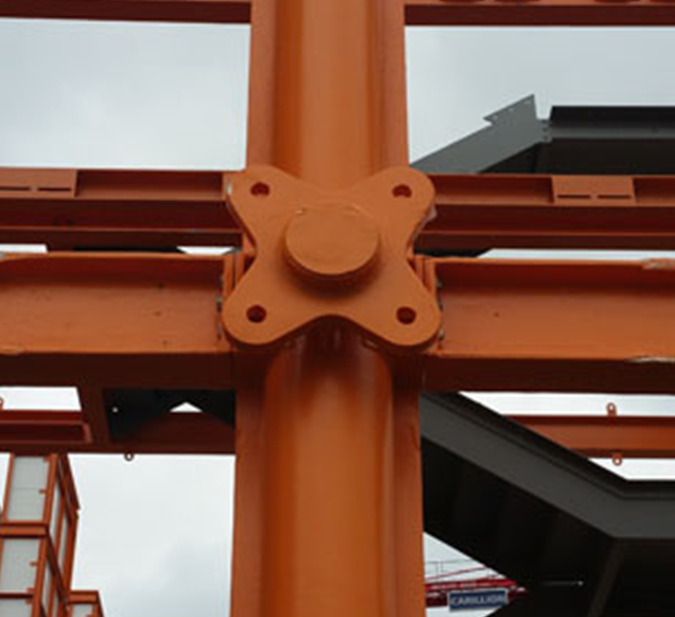

Il collegamento fa parte di una struttura in acciaio interna e presenta una disposizione a sbalzo insolita per il controvento a croce, che era un requisito architettonico. I controventi sono in realtà barre di trazione MacAlloy e sono stati modellati come barre piene e doppie piastre d'anima per simulare la geometria delle forcelle terminali MacAlloy.

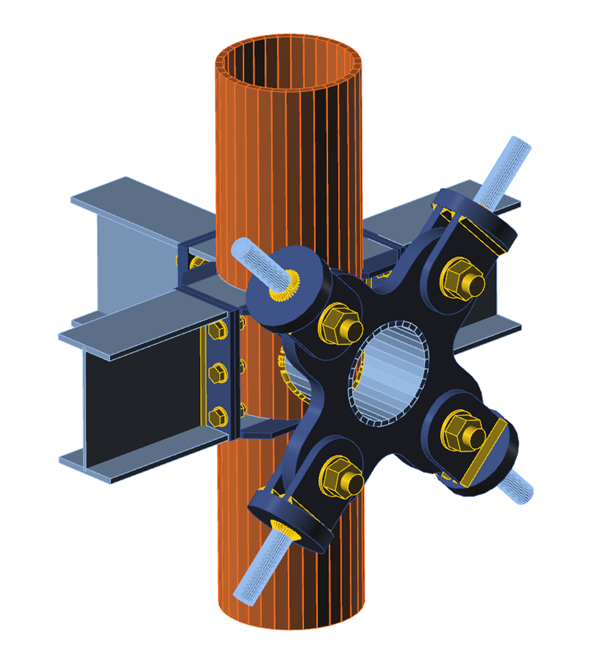

Le tre travi sono collegate alla colonna tramite tronconi corti, mentre la piastra a forma di croce che collega le barre di trazione è saldata alla colonna con una sezione CHS.

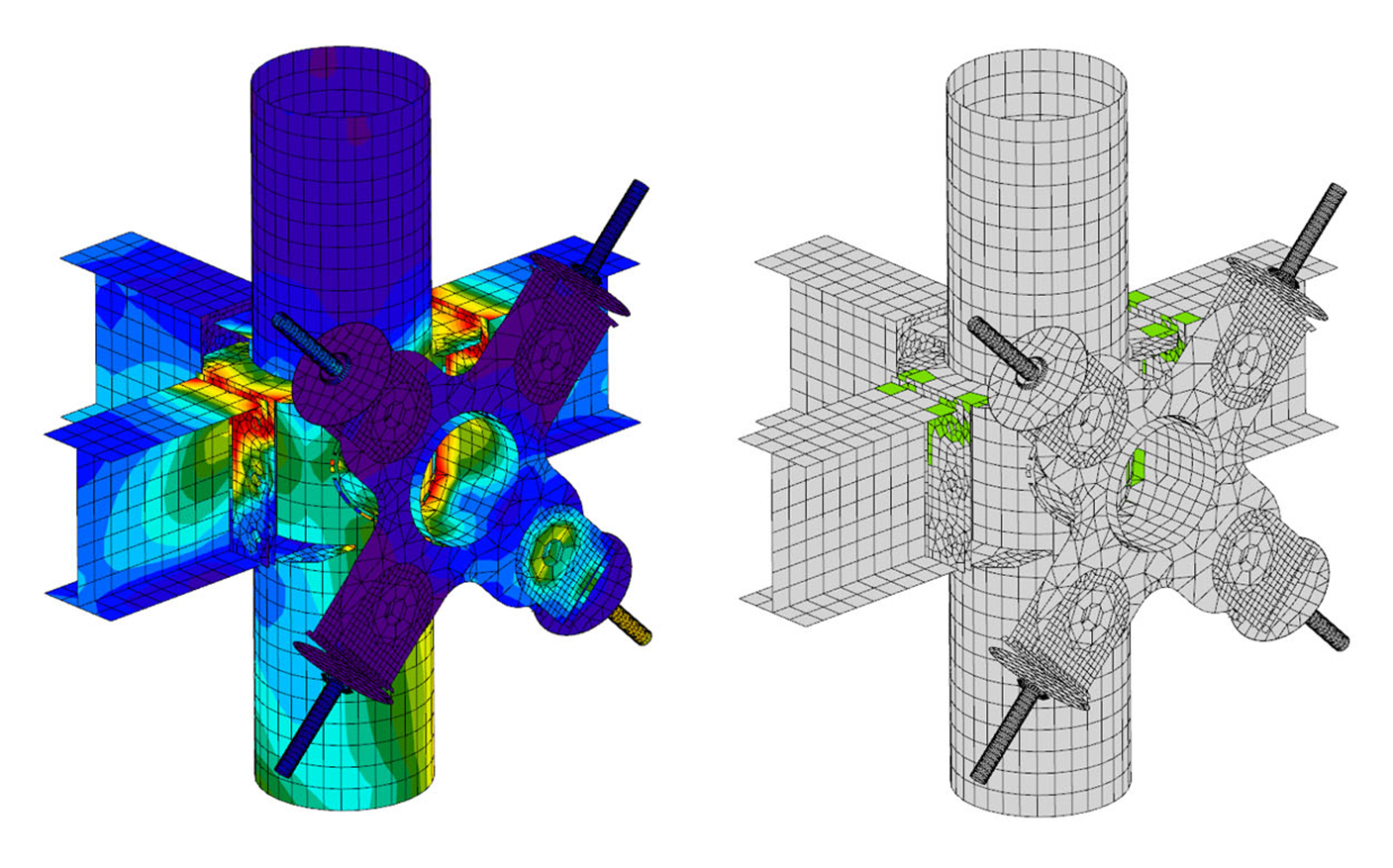

Grazie all'approccio unico di IDEA StatiCa, questo collegamento molto complesso ha potuto essere analizzato nella sua interezza, tenendo conto dell'interazione di tutte le parti interne e dei carichi, il che porta a una simulazione molto precisa del giunto e ai risultati dell'analisi/verifica normativa.
Il flusso di lavoro completo di modellazione, applicazione dei carichi e verifica normativa di questo collegamento è stato presentato in uno dei webinar della serie Connection Wednesdays il 26/7/2017. È possibile guardare la registrazione del webinar:
