Seguendo la logica di Dimensionamento delle saldature e Progettazione automatica dei bulloni, questa funzionalità rappresenta il passo successivo nell'automazione della progettazione dei collegamenti. Semplifica l'operazione Apertura – intaglio sostituendo la ricerca iterativa manuale della geometria corretta con una soluzione immediata. Si noti che l'algoritmo verifica il foro di accesso esclusivamente rispetto alla norma selezionata (AISC o AWS), non entrambe simultaneamente.

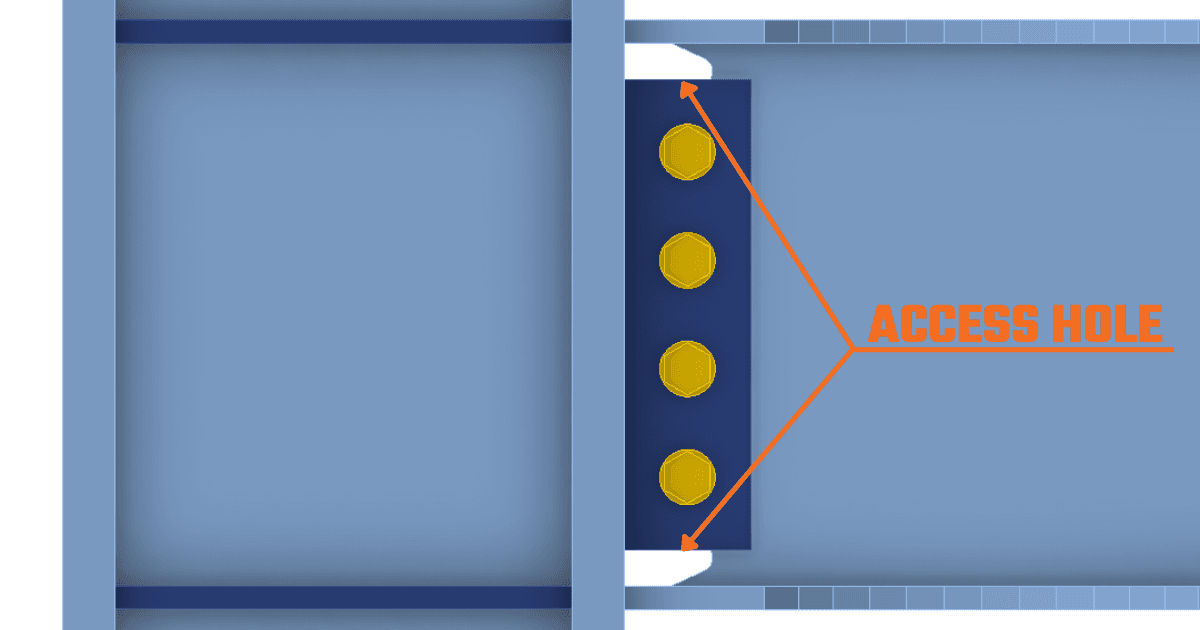

In IDEA StatiCa Connection, nella geometria di progettazione sismica con il codice di progettazione AISC, esistono due tipi di progettazione automatica del foro di accesso:
- secondo l'AISC Seismic Design Manual oppure
- secondo AWS D1.8 - 6.11.1.2
La funzione è completamente compatibile con l'operazione Apertura – intaglio.
Come richiamare le funzioni

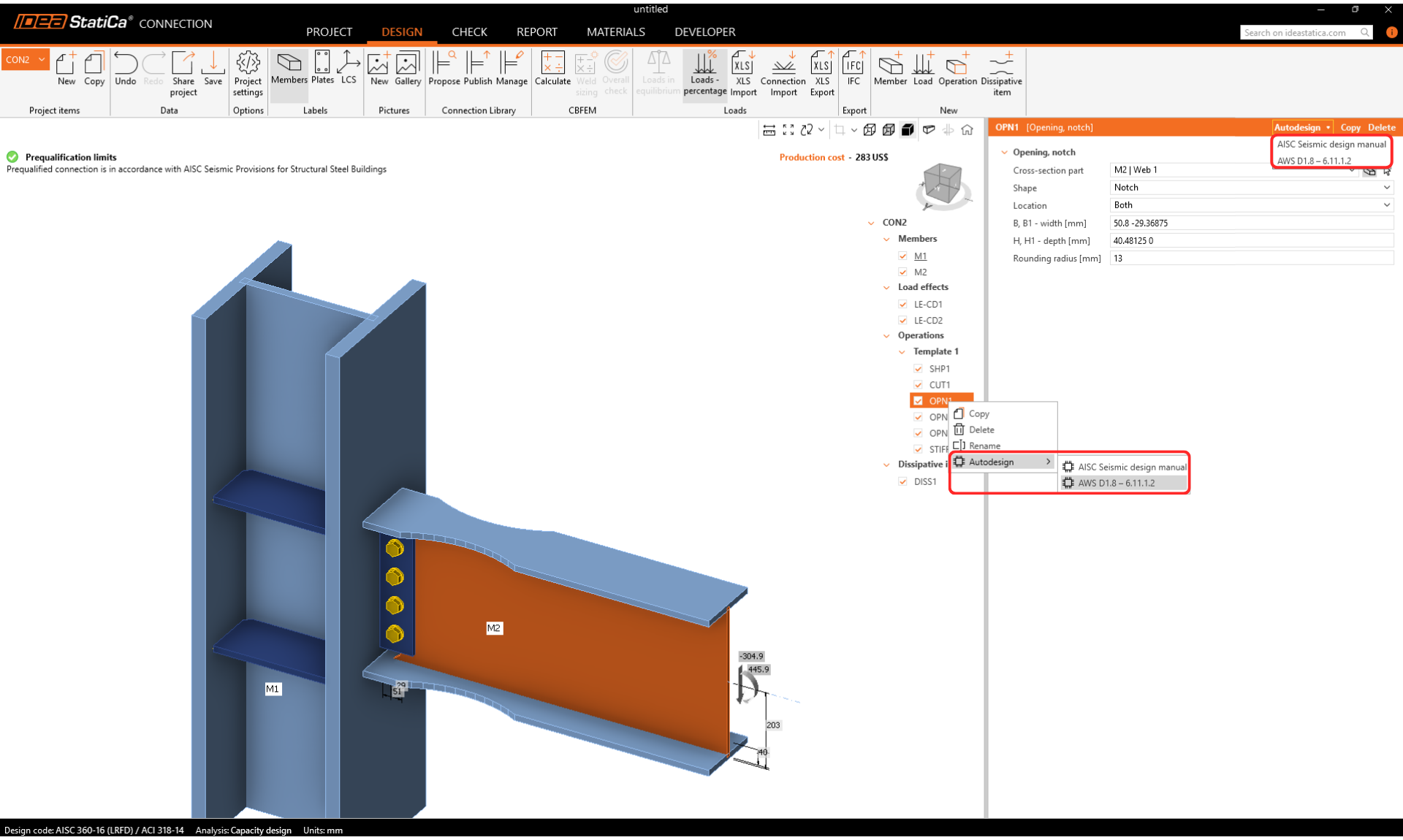

La progettazione automatica può essere richiamata tramite:
- Comando della barra multifunzione all'interno della finestra di dialogo Operazioni
- Menu contestuale (clic destro) sull'operazione Apertura – intaglio
Progettazione automatica secondo l'AISC Seismic Design Manual

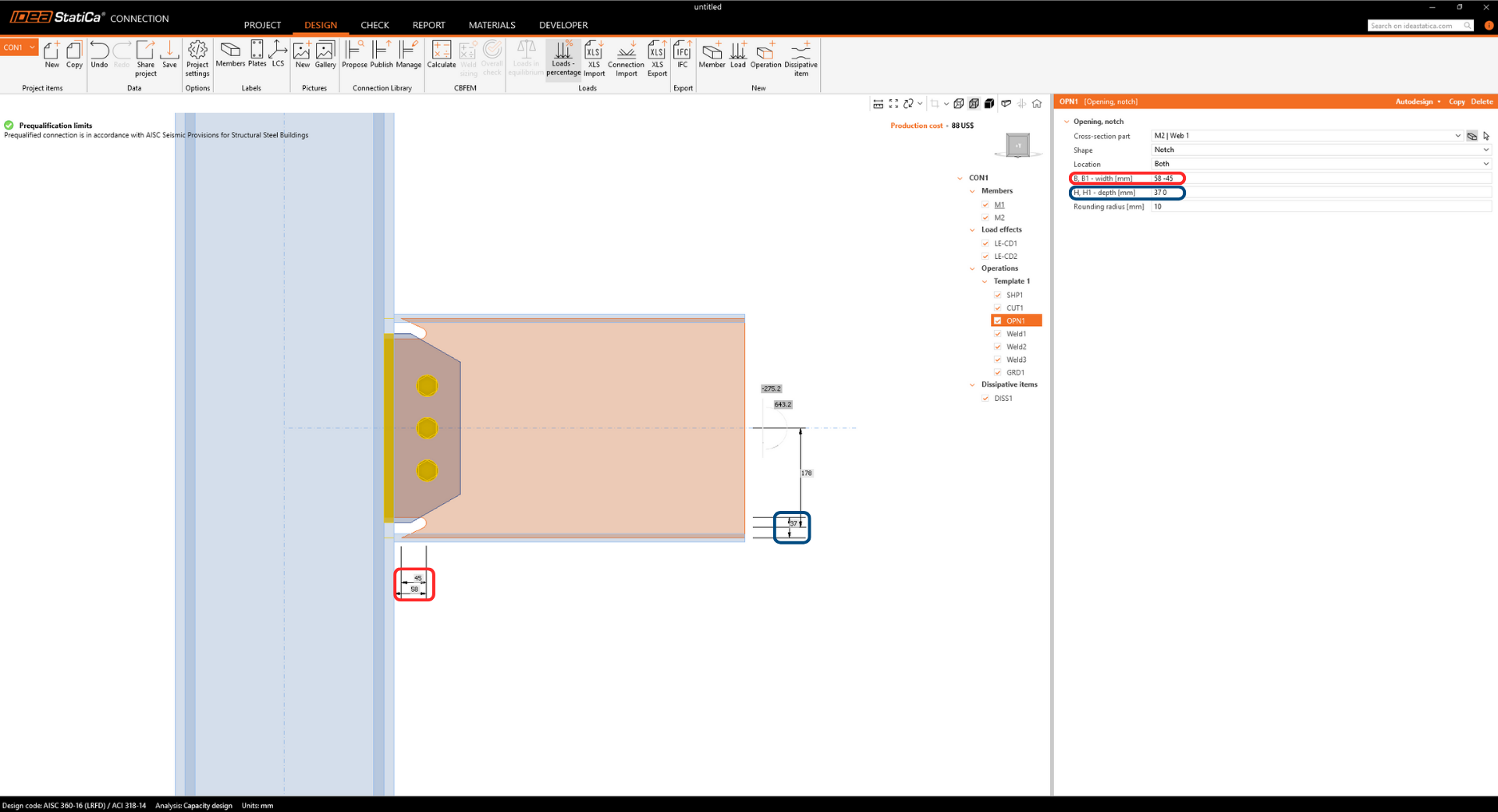

L'algoritmo di progettazione automatica legge innanzitutto lo spessore dell'ala della trave e le proprietà del materiale dalla griglia delle proprietà. Sulla base di questi dati, determina il tipo specifico (A-N) secondo le tabelle del Seismic Design Manual. Applica quindi una regola di arrotondamento specifica: 1 mm per le impostazioni metriche e 1/32 in per le impostazioni imperiali. Utilizzando questi parametri, l'algoritmo pre-progetta automaticamente il foro di accesso.

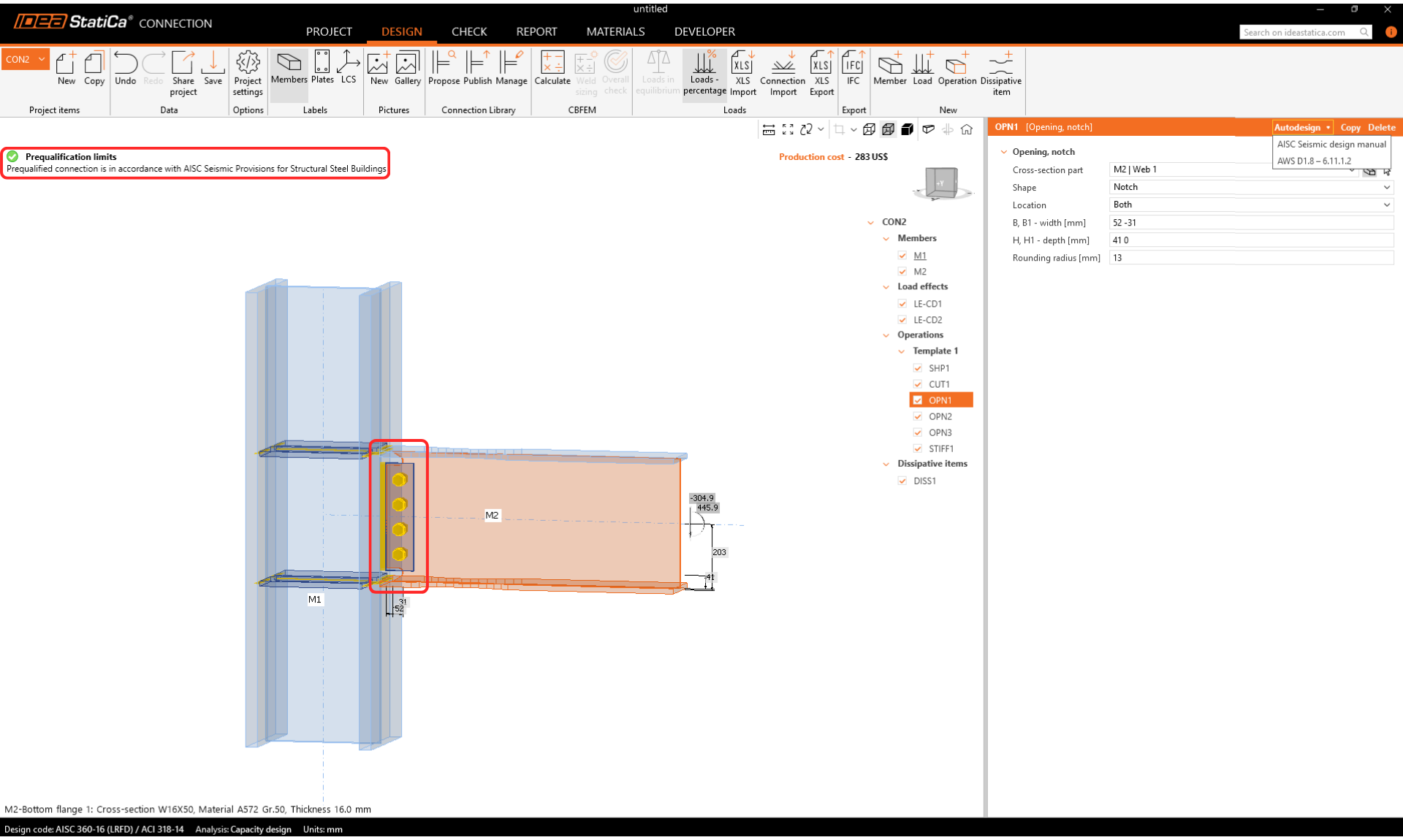

Dopo tale operazione, il collegamento soddisfa i limiti di prequalificazione di AISC 358 e 341.
Progettazione automatica secondo AWS D1.8/D1.8M: Capitolo 6.11.1.2

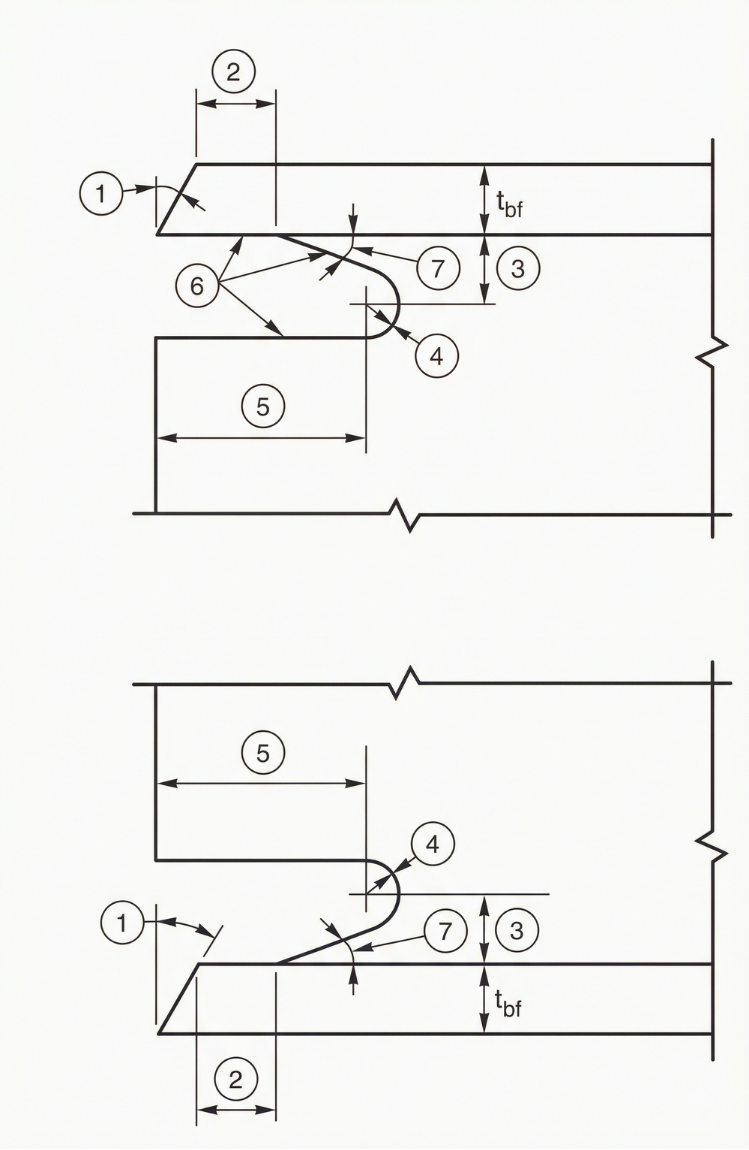

L'algoritmo di progettazione automatica è strettamente basato sulle formule di AWS D1.8/D1.8M, figura 6.2:
1 - Bisello come richiesto per il WPS.
2 - tbf (spessore dell'ala della trave) o 1/2 in [12 mm], il maggiore dei due (+1/2 tbf, o -1/4 tbf).
3 - La dimensione minima deve essere 3/4 tbf, o 3/4 in [20 mm], il maggiore dei due. La dimensione massima deve essere tbf (+1/4 in [6 mm]).
4 - Raggio minimo di 3/8 in [10 mm] (-0, +illimitato).
5 - 3 tbf (±1/2 in [12 mm]).
6 - vedere 6.11.2.1 per i requisiti di rugosità superficiale. Si tratta di un requisito di fabbricazione che garantisce la qualità del taglio; non è rappresentato geometricamente nel modello 3D.
7 - La tolleranza non deve accumularsi al punto che l'angolo del taglio del foro di accesso rispetto alla superficie dell'ala superi i 25°.
Nota: Sebbene le impostazioni dirette dell'operazione Apertura – intaglio non siano disponibili per i parametri (ad es. 2, 3, 5...) mostrati nella figura sopra, la loro verifica viene eseguita in background mediante funzioni trigonometriche.
