- Beton sarokcsomópontok tervezése az IDEA StatiCa Detail alkalmazásban
- Záró vagy nyitó nyomatékoknak kitett beton keretcsarnokok elemzése
- Vasalás részletezése - Vasalási elrendezések értékelése különböző teherkombinációkhoz
- CSFM számítás és szabványellenőrzés ULS és SLS esetén
WebináriumConcreteReinforced concreteDetail 2DReinforcement
Vasalás a Detail alkalmazásban - Beton keretcsomópontok hajlítónyomatékok alatt
Ez a webinárium elérhető még
Közvetítve ekkor
2024. április 17. / 09:00
(a helyi időzónájában, 24 órás formátumban)
A vasalás részletezése betonszerkezetekben mind elméleti, mind gyakorlati ismereteket igényel. Ami a nyomatéki teherbírás szempontjából a legjobb megoldásnak tűnik, nem mindig a legpraktikusabb megoldás.
A webináriumon megismerheti
Az IDEA StatiCa Detail segítségével pontosan modellezhető a vasalás és 3D-ben vizualizálható. Ez jobb megértést nyújt a mérnököknek a vasalás elhelyezéséről és az esetleges ütközésekről. Ezenkívül a Detail alkalmazás lehetővé teszi a mérnökök számára, hogy kiszámítsák és szabványellenőrizzék a beton D-régiókat. Ennek eredményeként a mérnökök az elméleti és gyakorlati szempontok alapján kiválaszthatják a legoptimálisabb tervezési megoldást.
Beton keretcsomópont hajlítónyomatékkal

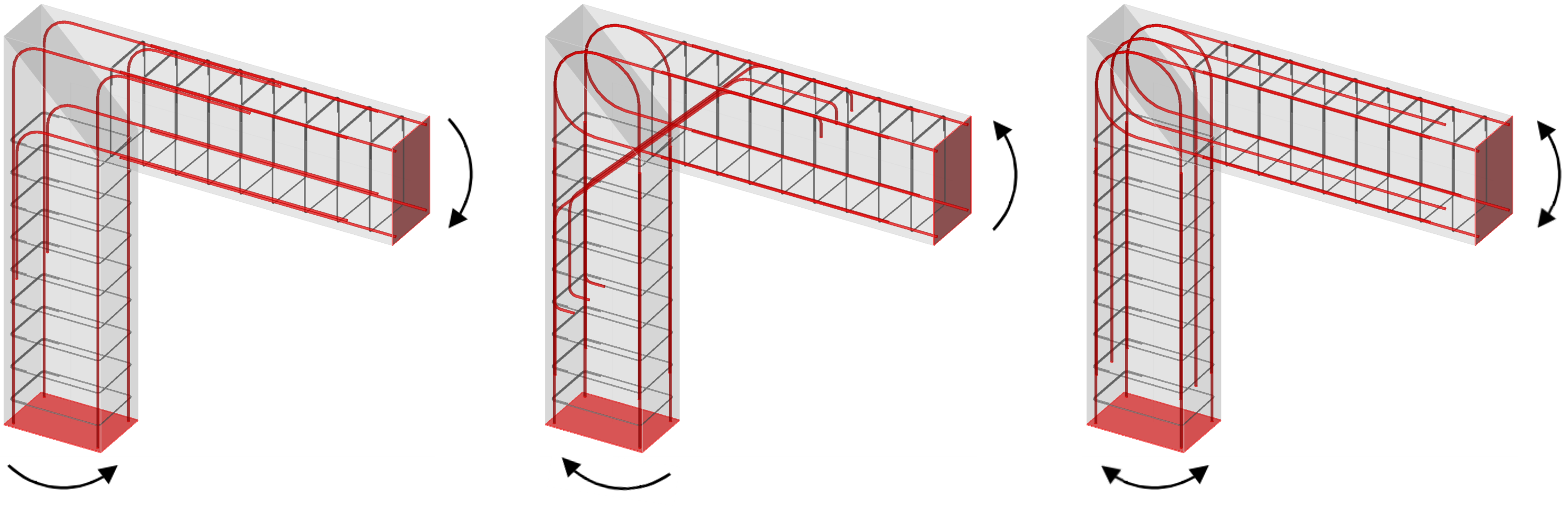

Egy beton keretcsomópont példáján keresztül bemutatjuk az IDEA StatiCa Detail alkalmazás lehetőségeit. A webináriumon modellezünk egy keretcsomópontot, elemezzük az eredményeket, és megvizsgálunk különböző vasalási konfigurációkat záró vagy nyitó nyomaték esetén.
A sarokcsomópont nem csak oszlop-gerenda kapcsolatot céloz meg, hanem más alkalmazásokban is megjelenik, ahol ugyanezt az elvet alkalmazzák. Vegyük figyelembe a következő példákat.

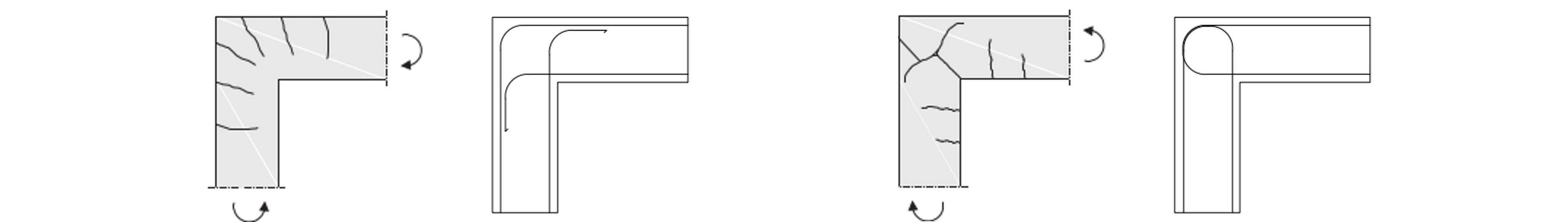

A gyakorlatban és az Eurocode tájékoztató részletezési szabályaival összhangban különbséget tesznek a záró és nyitó nyomatékokkal terhelt keretcsomópontok között. A beton keretcsomópont nyomatéki ellenállása a vasalás részletezésétől függ, amely elengedhetetlen a szükséges teherbírás eléréséhez és a képlékeny tönkremeneteli viselkedés biztosításához.
A vasalás részletezése testreszabott megközelítést igényel a terhelés típusától, a geometriától és a tönkremeneteli mechanizmustól függően.
A webináriumon részletesen kifejtjük ezeket a témákat, és bemutatjuk, hogyan segíthet az IDEA StatiCa Detail a helyes döntések meghozatalában.

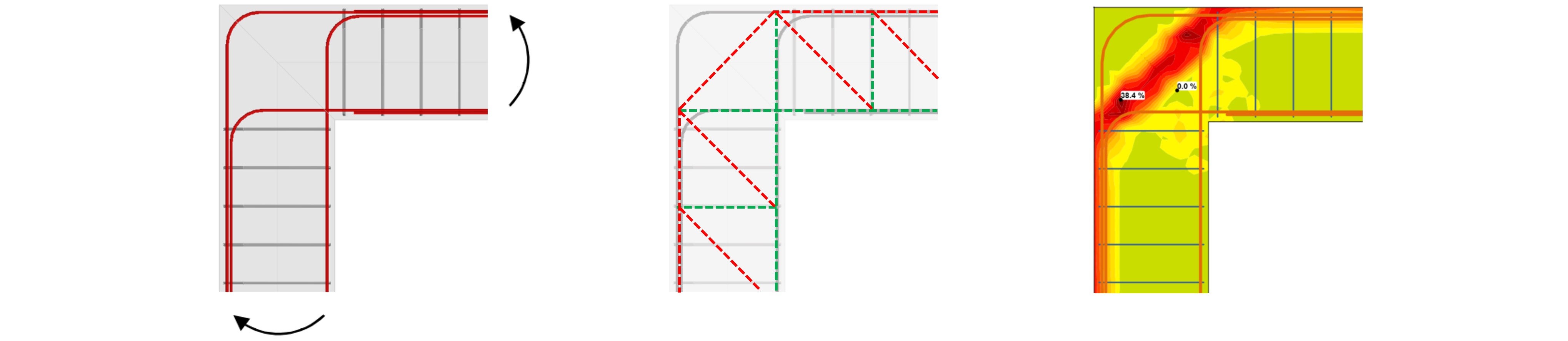

A CSFM (Compatible Stress Field Method) alkalmazásával a diszkontinuitási régiók könnyen és pontosan számíthatók az IDEA StatiCa Detail segítségével. A Strut-and-Tie modellek még mindig széles körben használatosak a beton D-régiók számításához és ellenőrzéséhez. Alkalmazásuk azonban időigényes és fáradságos, mivel iterációkat és több teherkombinációt kell figyelembe venni. Ezenkívül ez a módszer nem alkalmas a használhatósági kritériumok ellenőrzésére (alakváltozások, repedésszélességek stb.). Az IDEA StatiCa Detail segítségével elvégezheti az összes szükséges ellenőrzést, mind az ULS, mind az SLS esetén.
Több információ?
Tudjon meg többet a beton alkalmazások használatáról az IDEA-ban:
Vagy böngésszen a Támogatási központban oktatóanyagokért és olvassa el az elméleti hátteret.
