Tekla Structural Designer BIM kapcsolat kapcsolattervezéshez (EN)
Tekla Structural Designer BIM kapcsolat kapcsolattervezéshez (EN)
SteelConnection designTutorialsConnectionCheckbot

Tekla Structural Designer BIM kapcsolat kapcsolattervezéshez (EN)

Ez a cikk elérhető még
ENCSDEESFRITPTNLHURO
AI-fordítás angolból

Ennek a lépésről lépésre haladó útmutatónak a követésével megtanulhatja, hogyan tervezzen és végezzen szabványellenőrzést egy szerkezeti acél kapcsolaton a Tekla Structural Designer és az IDEA StatiCa közötti BIM kapcsolat segítségével.

A kapcsolat aktiválása

  • Töltse le és telepítse az IDEA StatiCa legújabb verzióját
  • Győződjön meg arról, hogy az FEA megoldásának támogatott verzióját használja

A Tekla Structural Designer 2022 SP2 (2022. július) és újabb verzióiban az IDEA StatiCa Checkbot parancs be van ágyazva az alkalmazásba, és nem szükséges a BIM kapcsolat telepítése. További információkért tekintse meg a kiadási megjegyzéseket.

A kapcsolat használata

Töltse le a csatolt projektet, nyissa meg Tekla Structural Designer 2022.2 vagy újabb verzióban, és futtassa a számítást a szerkezet belső erőinek meghatározásához.

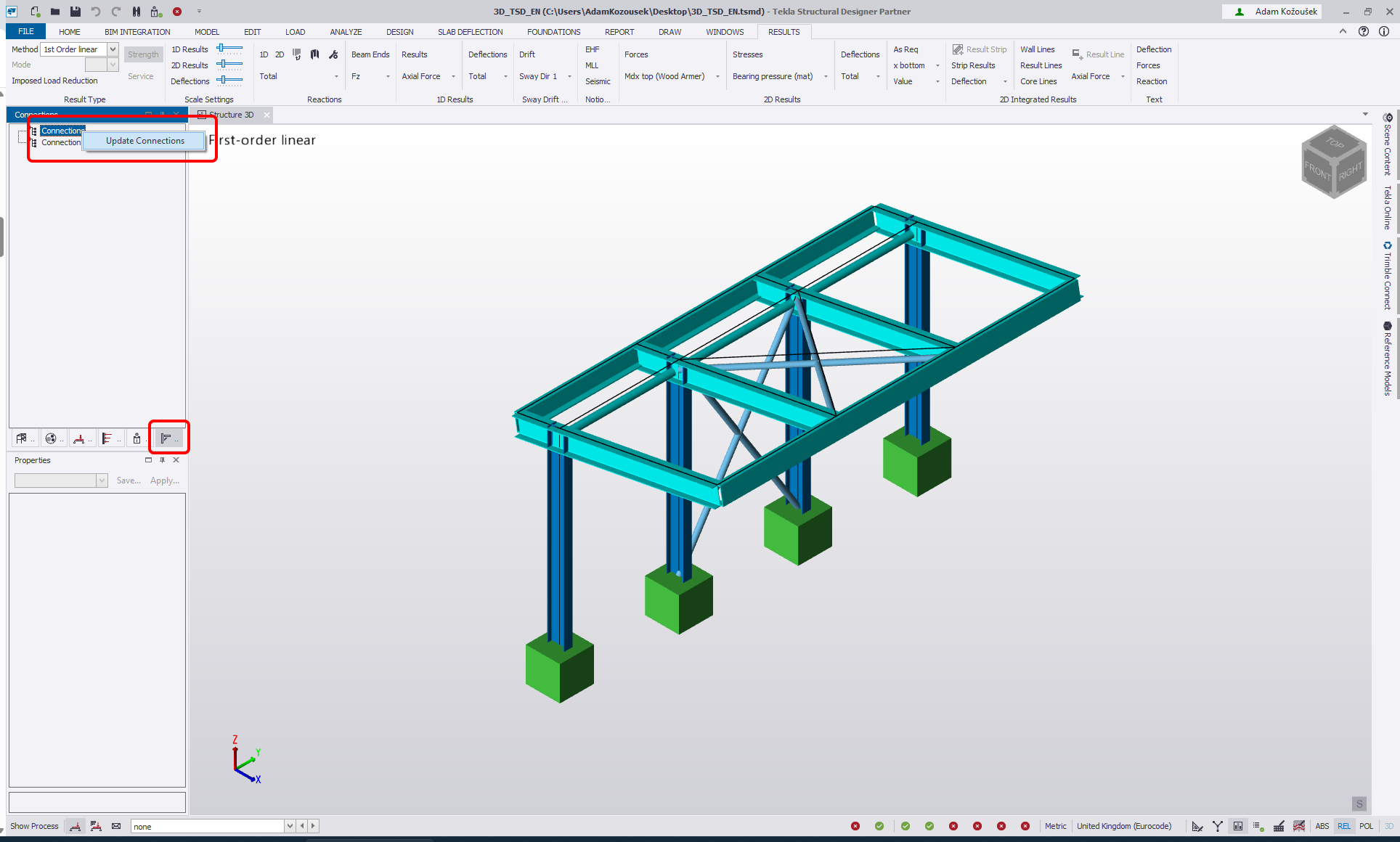

Először hozzon létre kapcsolatokat a csomópontoknál a Tekla Structural Designerben. Navigáljon a Connections ablakhoz, kattintson jobb gombbal benne, és válassza az Update Connections lehetőséget.

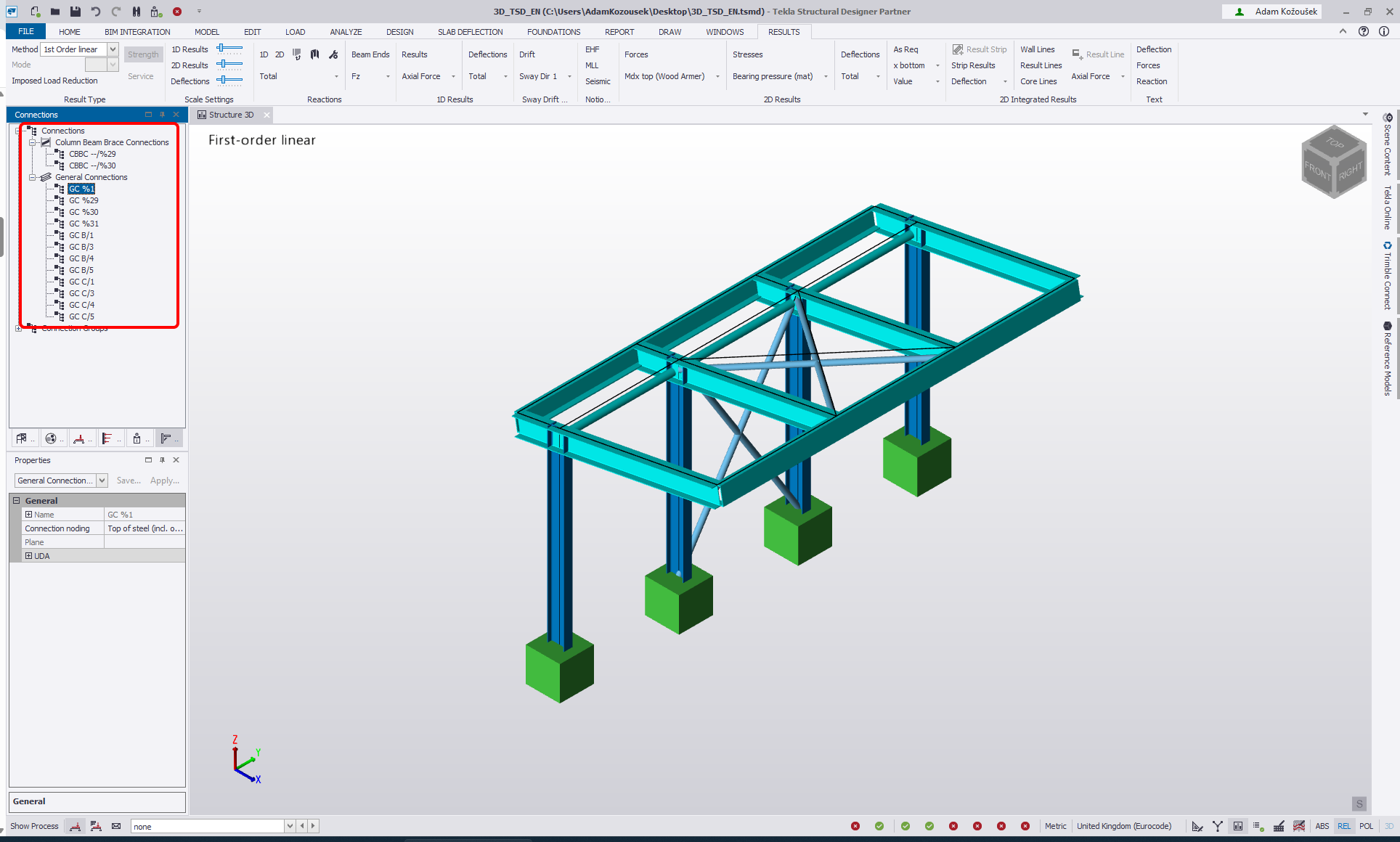

Ez feltölti a modellt a Connections ablakban felsorolt és a 3D nézetben kapcsolati dobozokként megjelenő életképes kapcsolatokkal.

Másodszor, exportálja a kapcsolatokat az IDEA StatiCa Checkbotba.

Ennek három módja van:

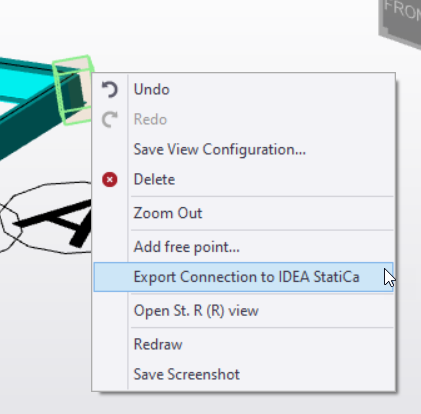

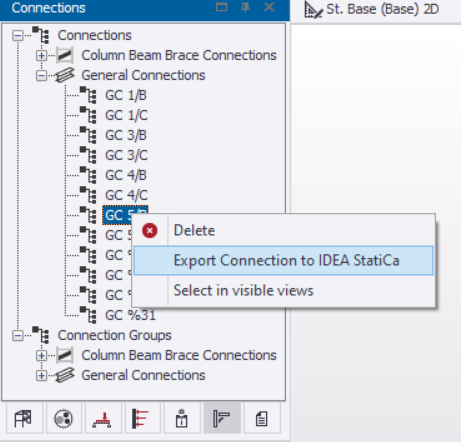

1 - Kattintson jobb gombbal egy elemre a Connection ablakban, és válassza az Export Connection to IDEA StatiCa lehetőséget

2 - Kattintson jobb gombbal a kapcsolati dobozra, és válassza az Export Connection to IDEA StatiCa lehetőséget

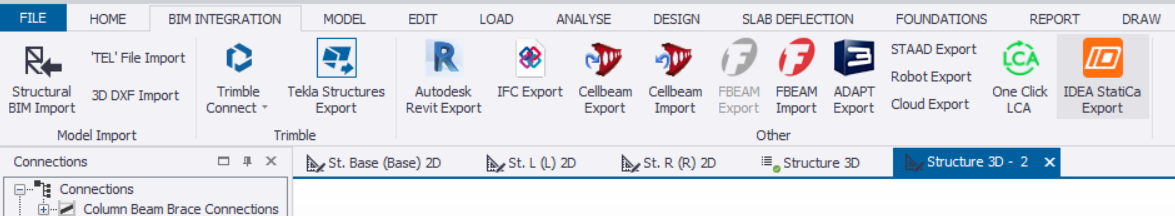

3 - Navigáljon a BIM Integration fülre, és válassza az IDEA StatiCa Export lehetőséget.

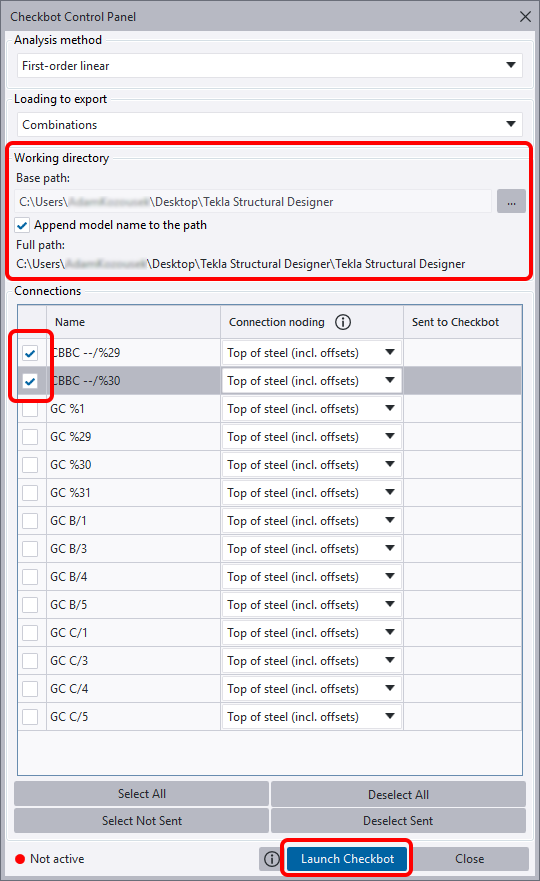

Checkbot Control Panel megnyílik. Módosíthatja a Checkbot projekthez létrehozandó mappa elérési útját - változtassa meg az Base path értékét arra a mappára, ahová a Tekla Structural Designer projektje mentve van, és jelölje be az Append model name to the path opciót.

Válassza ki a CBBC --/%29 és CBBC --/%30 rögzítési csomópontokat, majd kattintson a Launch Checkbot gombra.
