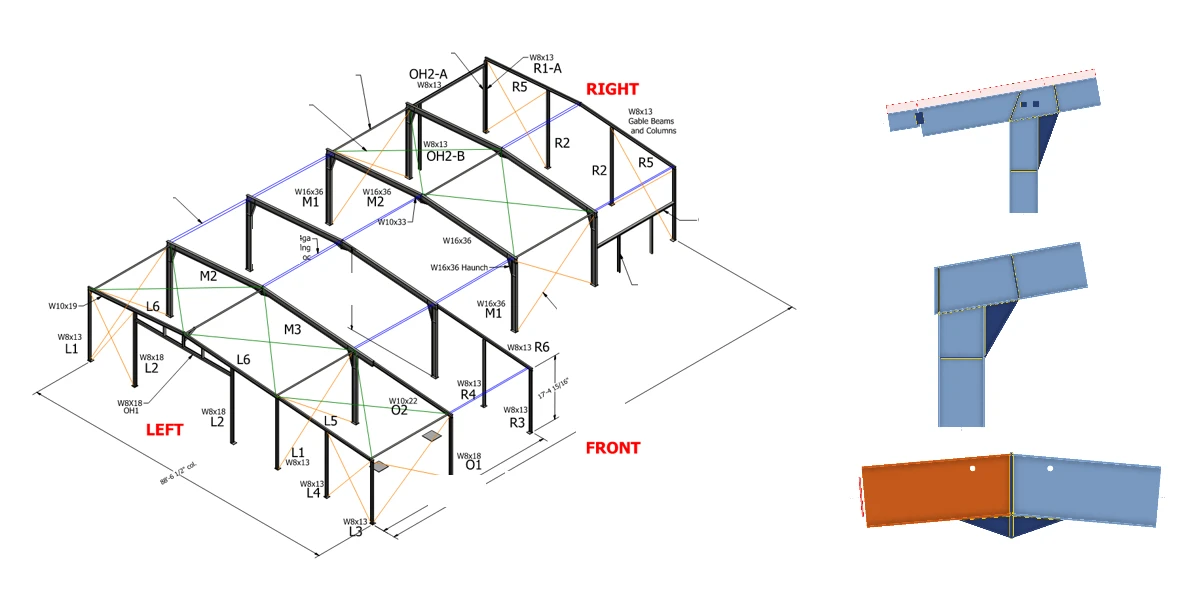

A Flint Engineering egy fémszerkezetes épület projekten dolgozott, kissé hibrid megközelítéssel. Ők feleltek az alapozásért és a főbb nyomatéki keretek tervezéséért. A gyártó nem akarta, hogy a könnyűszerkezetes anyagokhoz nyúljanak. Általában a statikus mérnök felügyeli az egész épületet. Ebben az esetben a Flint Engineeringnek gondoskodnia kellett arról, hogy a szerkezet stabil és biztonságos legyen, és koordinálnia kellett az ügyféllel a szerkezet többi részét illetően.
A projekt másik egyedi eleme, hogy az ügyfél, a gyártó, kizárólag hegesztett kapcsolatokat kívánt, így egyetlen csavar sem volt a kereteken.
A Flint beépítette az IDEA StatiCa-t a munkafolyamatába, hatékonyságot keresve a tervezésben azáltal, hogy felhasználta a hegesztések modellezésének összes lehetőségét, valamint a merevítők elhelyezésének lehetőségét a kapcsolat bármely részén.

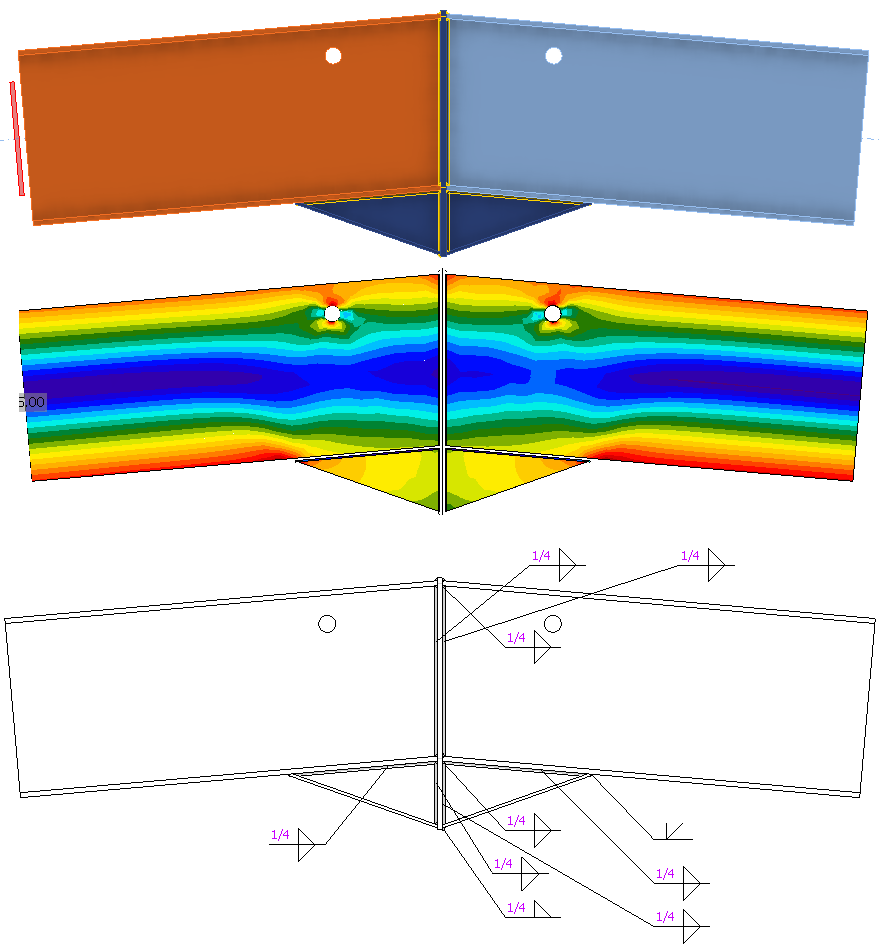

A gyártó emellett szerette volna felhasználni a műhelyében lévő anyagokat a vállakhoz. Például a következő nyomatéki toldólemez kapcsolatnál egy W10x33 szelvény állt rendelkezésre váll kialakítására.
Az IDEA StatiCa Connection lehetővé tette számukra, hogy a keresztmetszeti jellemzőket felhasználják a váll modellezéséhez, konkrétan egy merevítő szerkezeti elem modellezésével és a műhelyben elérhető anyag kiválasztásával.

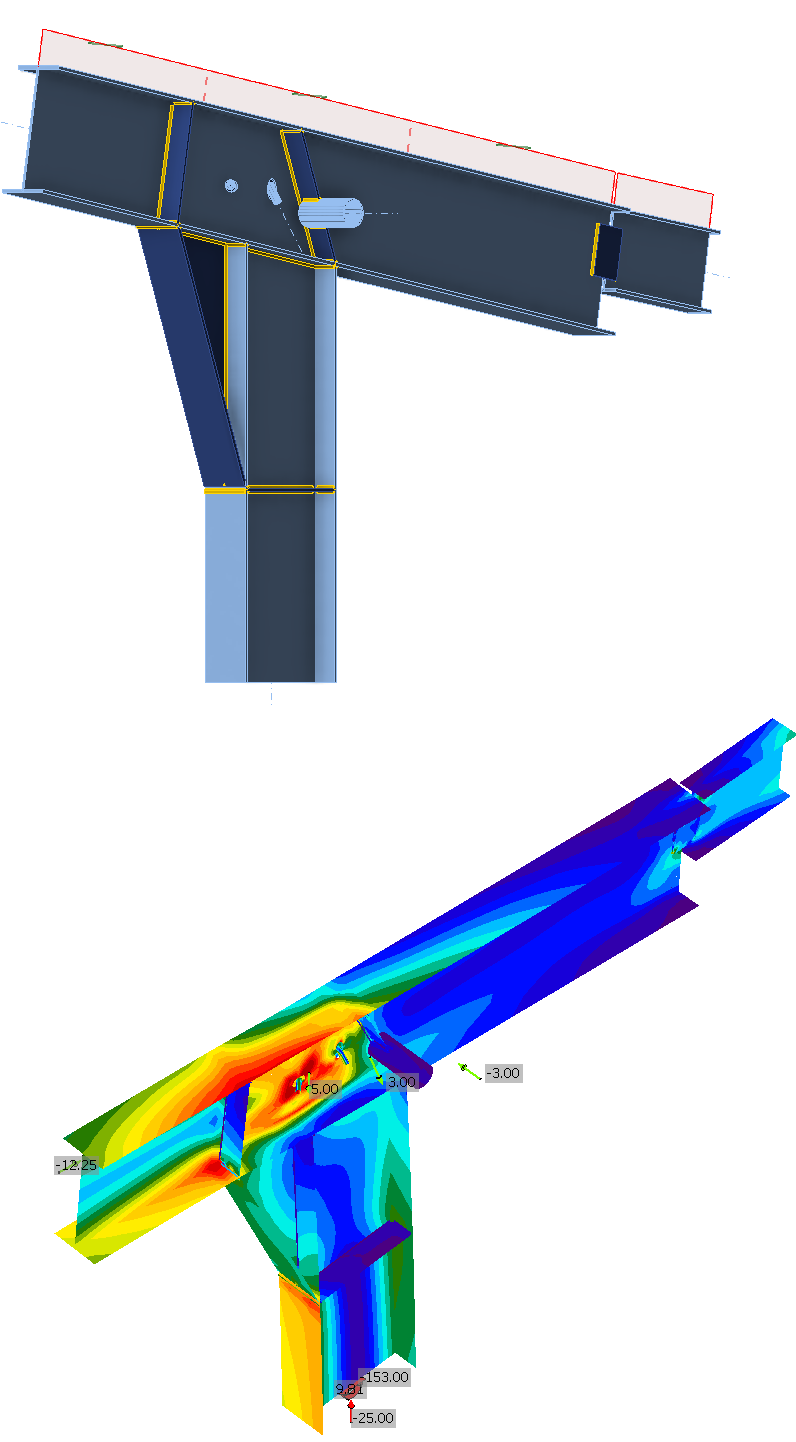

A második tárgyalt példa a nyomatéki keret végénél található, ahol a keresztmetszet magassága megváltozik. A nyomatéki gerenda a munkavégzési ponton túl nyúlik, és egyidejűleg X-elrendezésű rúd merevítők csatlakoznak a gerenda gerinclemezehez, síkon kívüli húzóerőket adva hozzá.
Az IDEA StatiCa lehetővé tette a Flint Engineering számára, hogy modellezze a csomópontban lévő összes elemet, és megjelenítse az X-merevítők gerinclemezhez való kapcsolódását, amely a valóságban Hillside alátéttel volt kialakítva. A kapcsolat megoldása a webinárium következő részében látható.
Webinárium felvétele
Tekintse meg a Flint Engineering Company projekt webinárium felvételét, hogy többet megtudjon erről a projektről.
