Az ilyen elemek megtervezése általában sok feltételezést, mérnöki megítélést és kézi számítások kombinálását igényel és dedikált szoftverrel végzi, amelyek még mindig nem nyújtanak teljes betekintést az ellenörzésekbe. Az IDEA StatiCa RCS segítségével teljes megoldást kínálhat, és bármilyen keresztmetszetet könnyen megtervezhet, kiterjedt ellenörzésekkel.
A modell előkészítése
Az ügyfél a SCIA Engineer-ben modellezte és elemezte ezt a projektet, és bár az ívelt falak modellezési szempontból nem jelentenek problémát, a tervezés szempontjából ez nem olyan egyszerű, mint tipikus 1D és 2D tagok esetében. Ebben a helyzetben szükség van egy integrációs csík használatára (amely lényegében integrálja a 2D feszültségkomponenseket, és ekvivalens 1D tagokat állít elő). Ez lehetővé teszi a tervező számára, hogy betartsa a vonatkozó szabványok rendelkezéseinek ellenőrzését.

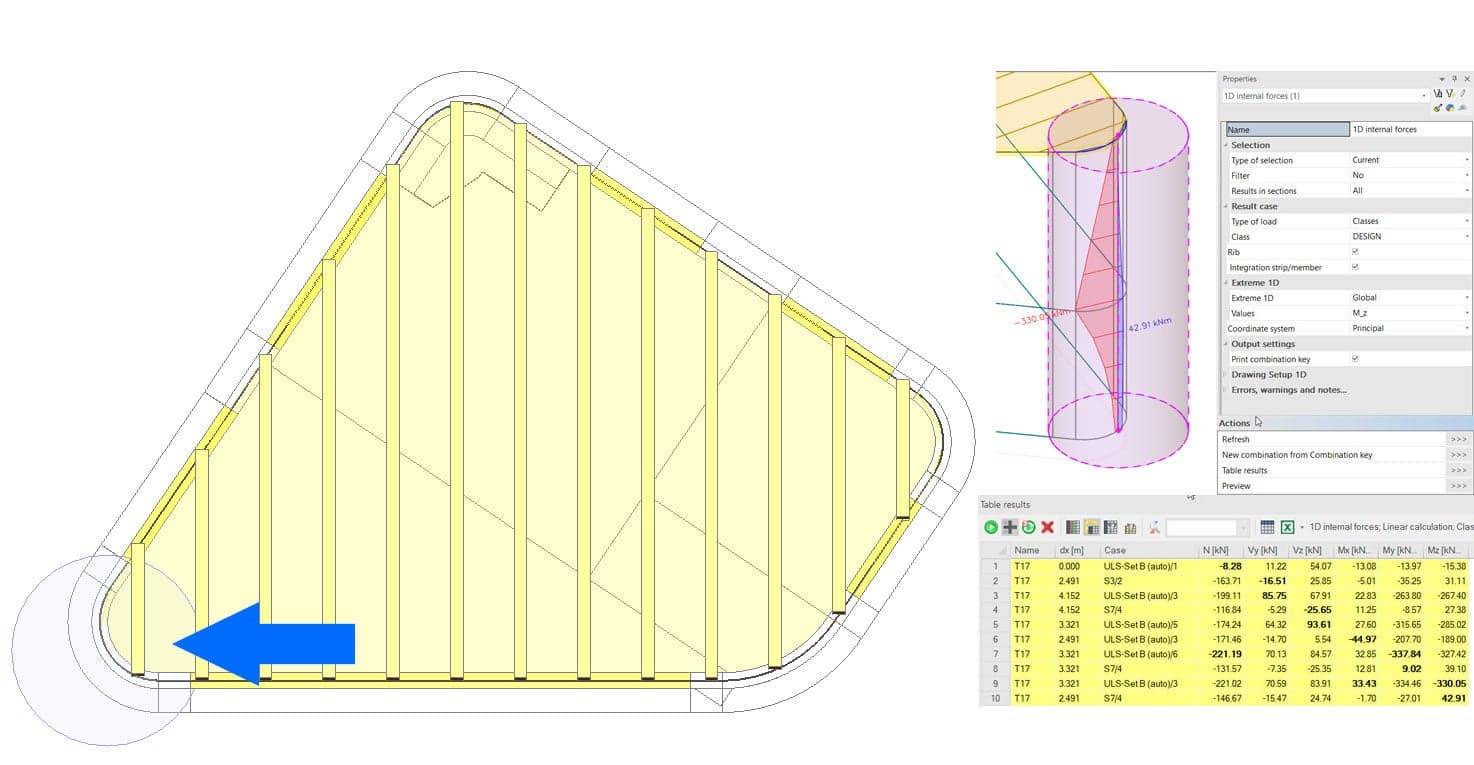

A SCIA Engineer elemzését követően az eredmények táblázatos formában kerülnek bemutatásra, és közvetlenül exportálhatók Excelbe vagy más szoftverbe. Az alábbi képen bemutatásra kerülnek a kritikus elemek (félkövér betűkkel), azok helye és kombinációja. A többféle kombinációval történő tervezés fontos, mivel a szakaszerőket nem maximalizálják egyszerre, ez pontosabb, biztonságos és gazdaságos megoldást tesz lehetővé a problémára. Ezen túlmenően, ha a szervizelhetőség ellenőrzésére kerül sor, nagyon fontos a tézisek kombinációit önmagában osztályozni a vonatkozó ellenőrzések elvégzéséhez.
Top view with designed wall
Tervezési folyamat az IDEA StatiCa RCS segítségével
Az eredmények exportálása után áttérünk az IDEA StatiCa RCS-re és létrehozzuk a görbe keresztmetszet geometriáját. Időmegtakarítás érdekében egyszerűen importálhatjuk az ívelt fal geometriáját egy DFX fájl segítségével. Ezután az RCS program segitségével az összes betonacél pontos helyére kerül.

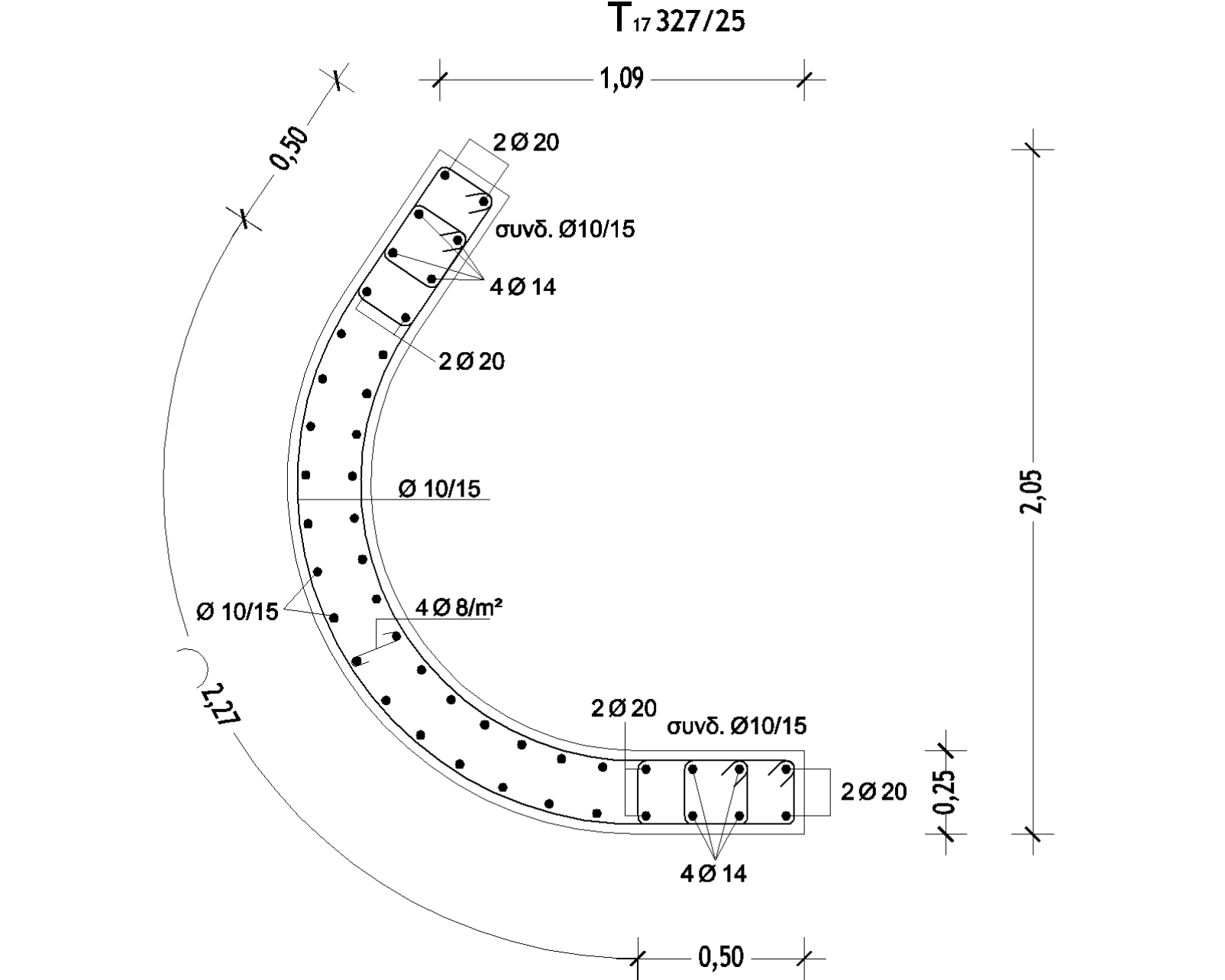

Megerősítés elrendezése

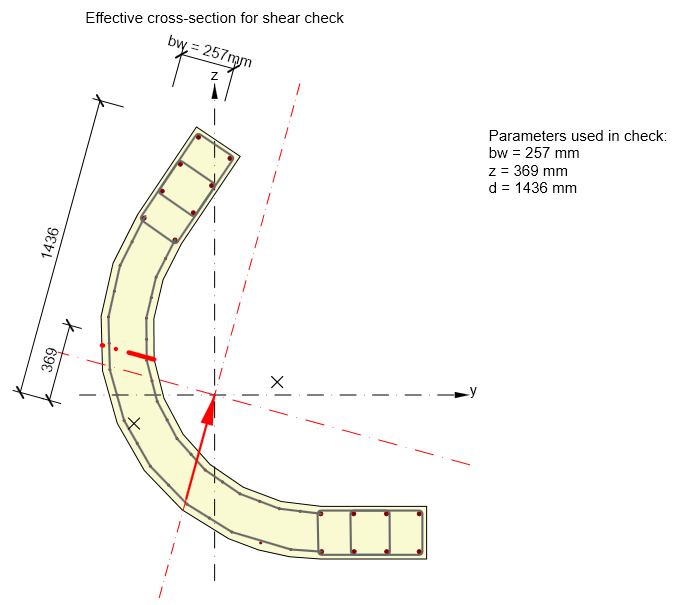

A biaxiális nyírás hatékony keresztmetszete

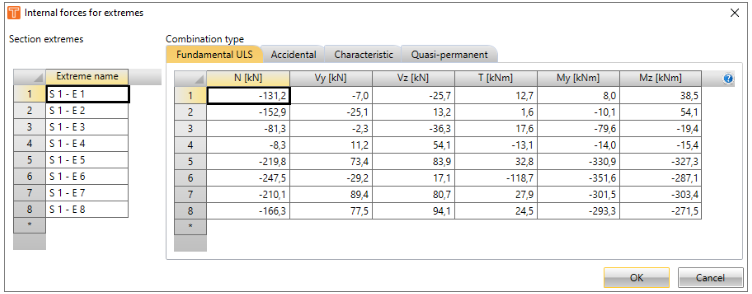

A következő lépés a szakasz erők importálása egyszerű másolási / beillesztési eljárással a SCIA Engineer kapcsolódó táblájából. Ebben a konkrét esetben az teherbírési határ állapot erőket importálják, de amint az a táblázatból is kiderül, több fül is van, amelyek lehetővé teszik a véletlenszerű és más (jellemző és kvázi statikus) terhelések kombinációinak meghatározását.
Combinations of load

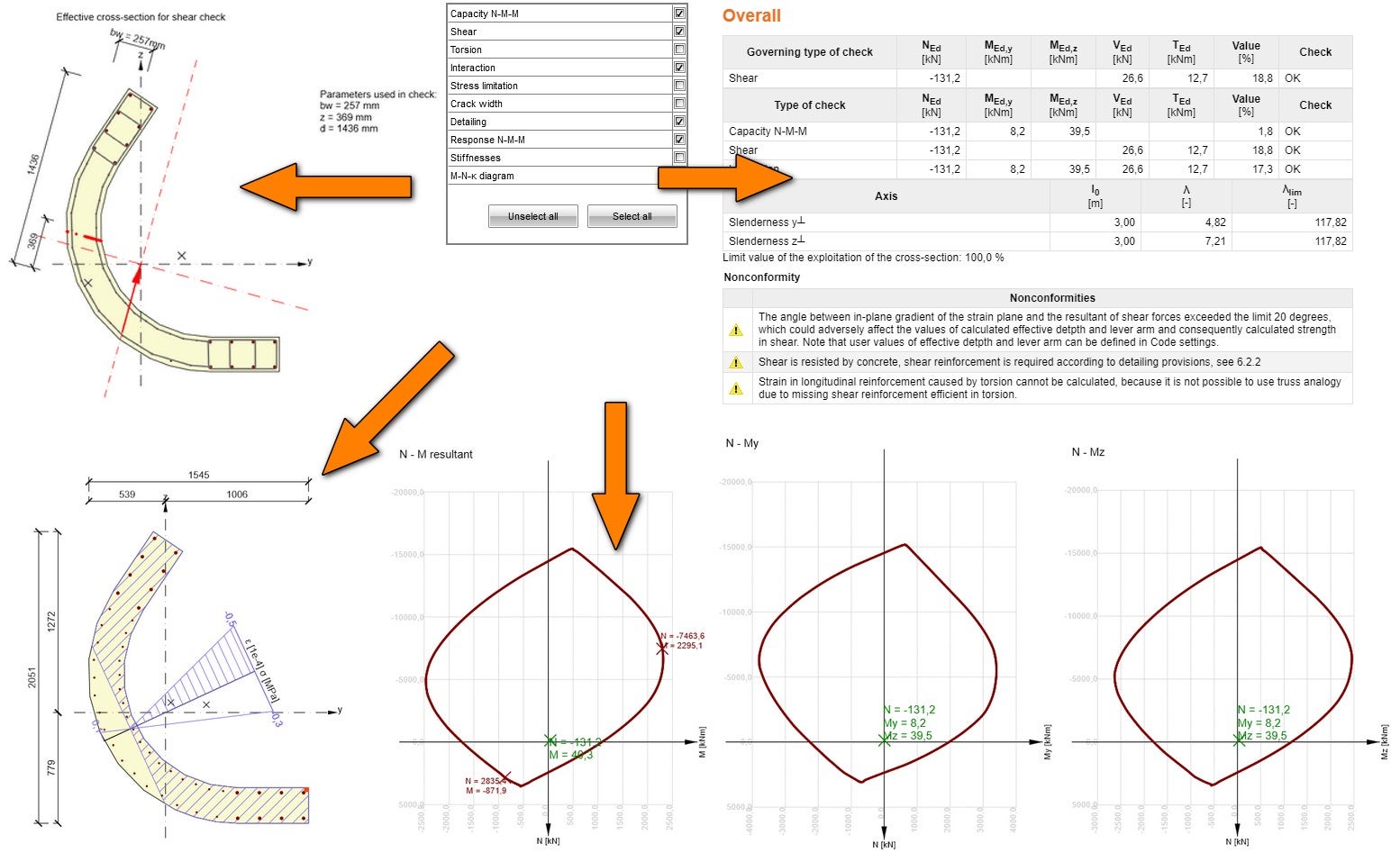

Végül a felhasználó kiválaszthatja az elvégzendő ellenőrzéseket, számos lehetőség közül, amelyek akár speciális esetekre is kiterjednek (előfeszített tagok, híddal kapcsolatos, tűzállóság és fáradtság). Ha ez megtörtént, a felhasználó táblák és hibamódok formájában megvizsgálhatja a kiválasztott ellenőrzések eredményeinek összefoglalását, és módosíthatja azok megjelenését. Nyilvánvaló, hogy a felhasználó egyetlen gombnyomással exportálhatja és dokumentumként prezentálhatja az eredményeket.
Az elemzés eredményei
