Munkánk fő célja a szerkezet héjain belüli belső erők meghatározása. A lemezeken és falakon ható belső erőket Baumann-módszer szerint méretezési belső erőkké alakítják át, amelyek a felhasználó által megadott szögtől függnek. Ezeket a belső erőket ezután az ULS és SLS vizsgálatok bemeneti adataiként használják.
Globális modell és belső erők

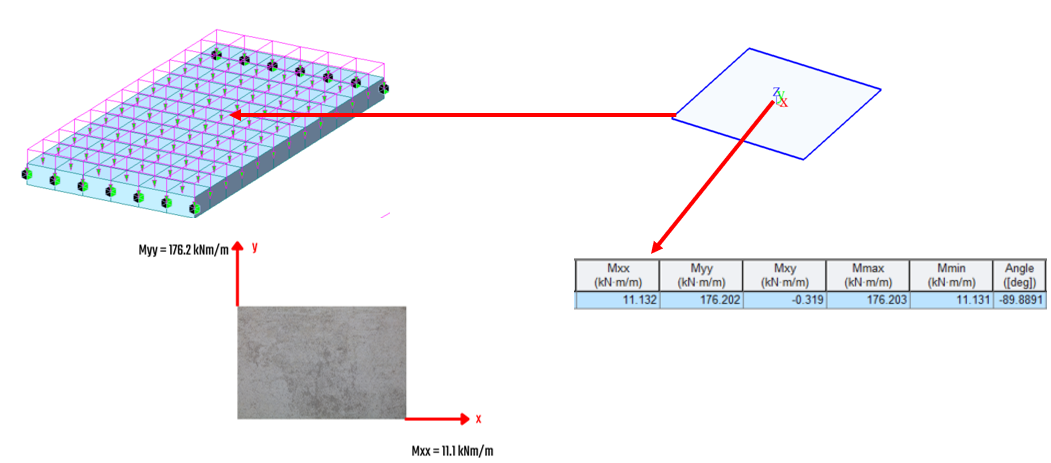

A pályalemez az egyszerűen alátámasztott ortogonális hídpálya középső fesztávolságánál kerül ellenőrzésre egyenletes terhelés alatt. A lemez helyi irányában ható nyomatékok feltüntetésre kerülnek, és a következő számítási eljáráshoz lesznek felhasználva.
Új projekt

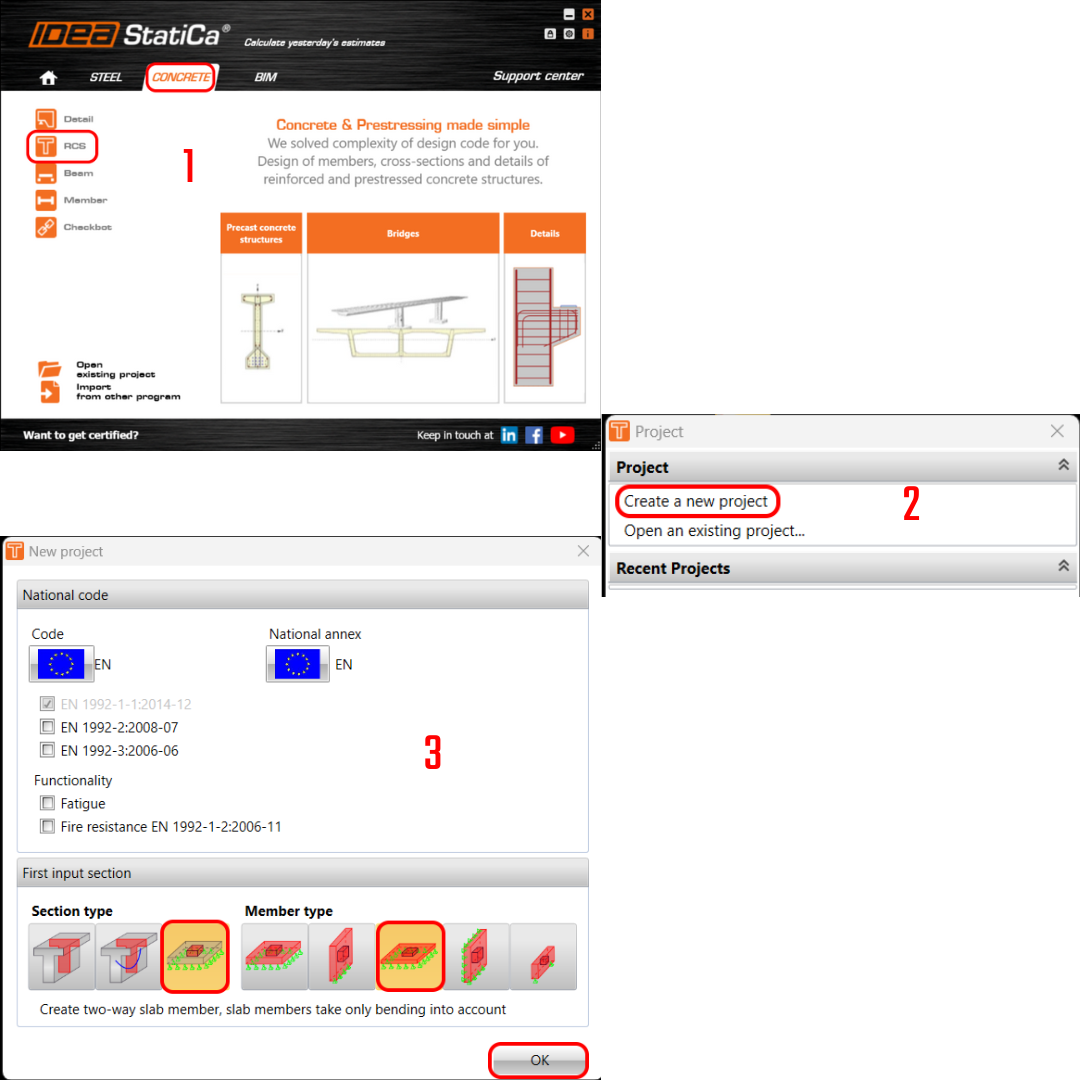

Indítsuk el az IDEA StatiCa-t, lépjünk a Beton fülre, és válasszuk az RCS alkalmazást. Hozzunk létre egy új projektet a Új projekt létrehozása gombra kattintva. A következő párbeszédablakban maradjunk az alapértelmezett általános Eurocode beállításoknál, és válasszunk 2D keresztmetszetet és Lemez szerkezeti elem típust.
Keresztmetszet

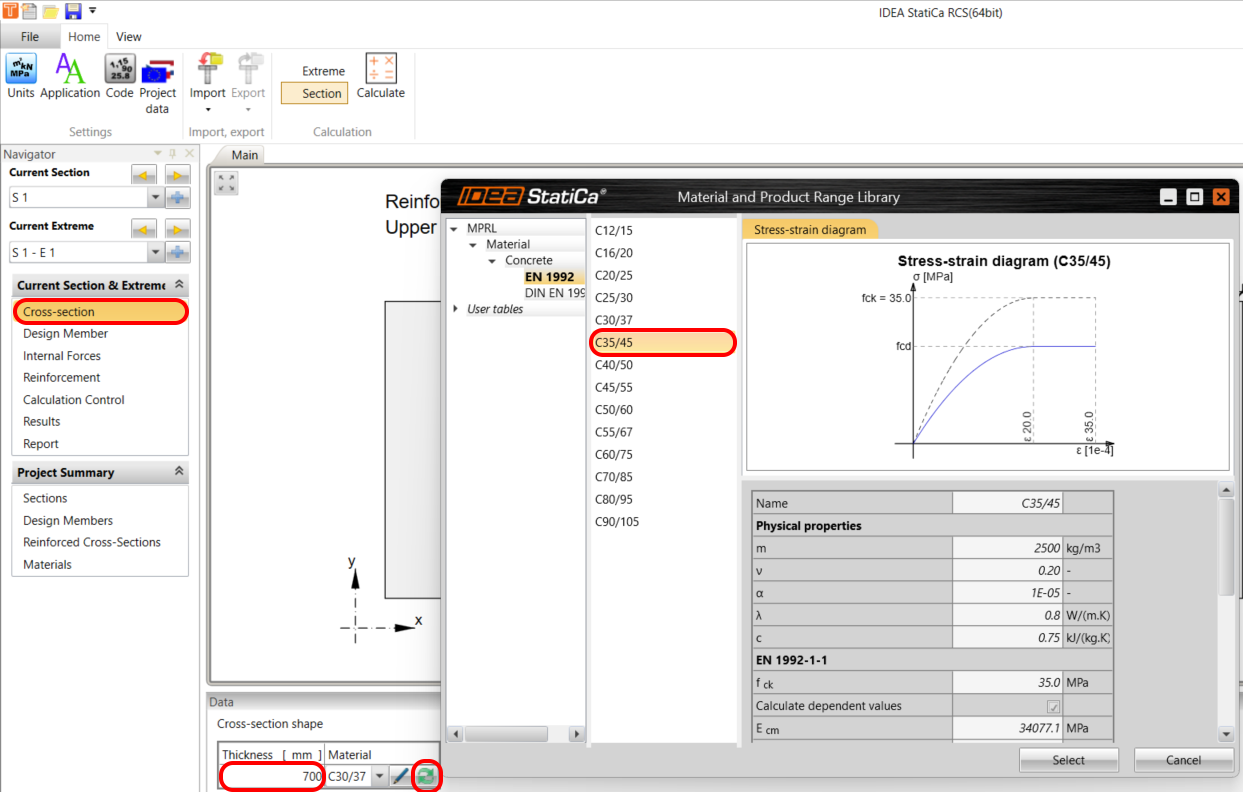

A tervezés egy 1 x 1 m-es lemezelemet igényel 700 mm-es vastagsággal és C35/45 betonosztállyal. Ez a geometria és anyagtulajdonságok egyszerű bevitele.
Tervezési szerkezeti elem

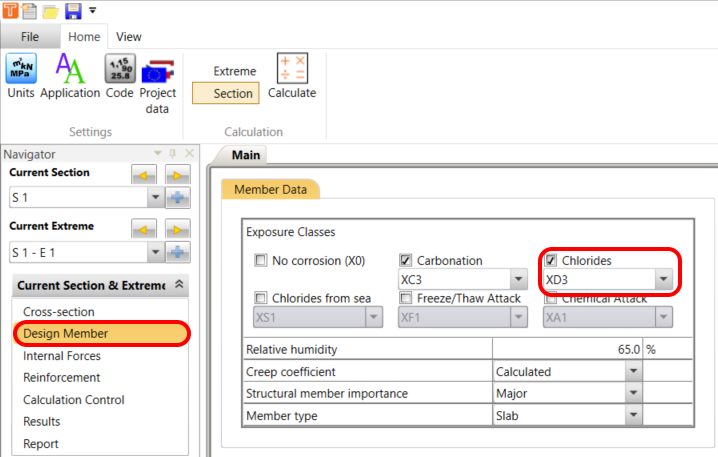

A keresztmetszet kitettségi osztálya meghatározza a maximális repedésszélességet és a részletezési értékelést. Módosítsa a Kloridok osztályt XD3-ra.
Belső erők

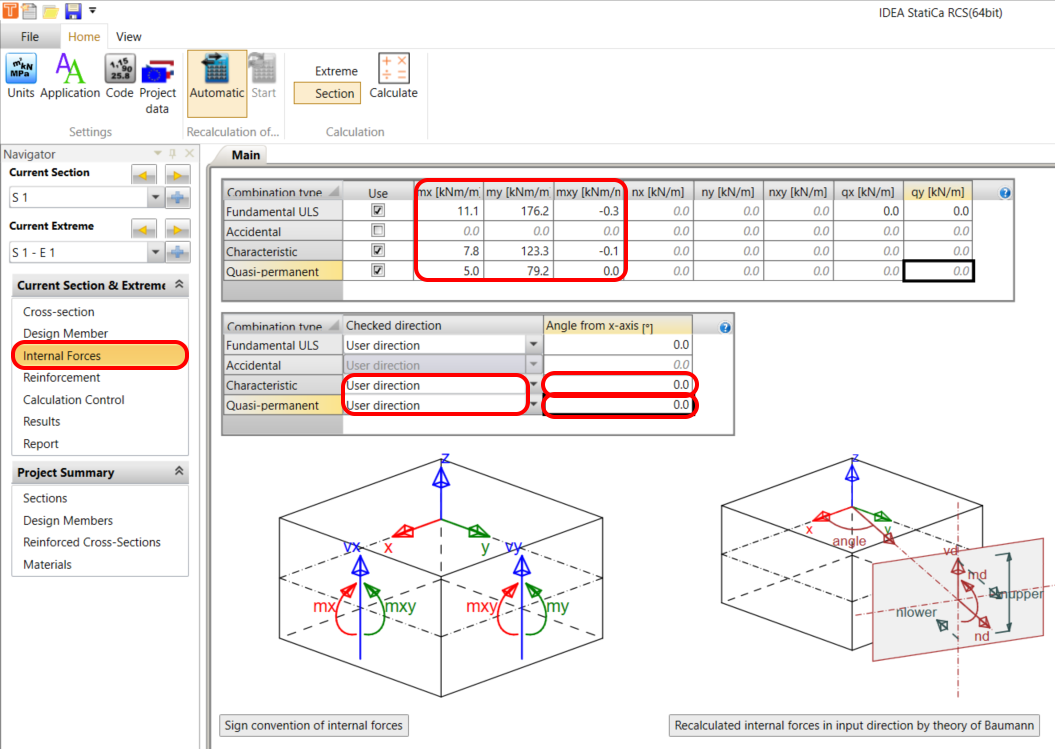

Az ULS és SLS kombinációkat azaktuális extrémumhoz kell megadni. Az információk alapján az a tény, hogy csak egy kombinációval dolgozik, jelentősen egyszerűsíti a feladatot. Adja meg a belső erőket az Alapvető ULS, Karakterisztikus és Kvázi-állandó kombinációkhoz. Kapcsolja át az irány-ellenőrzést a Karakterisztikus és Kvázi kombinációnál Felhasználó által meghatározott értékre, és állítsa a szöget 0-ra (lásd a fontos megjegyzést az útmutató végén).
Ellenőrzött irány
Olvassa el az elméleti hátteret az Ellenőrzött irányról. Az ellenőrzés irányát meg kell határozni a 2D elem megfelelő ellenőrzéséhez. Az ellenőrzés iránya minden kombinációtípushoz külön megadható a következő módszerrel:
- Felhasználó által meghatározott irány – a felhasználó az ellenőrzési irányt a 2D elem síkjában az x-tengelyhez viszonyított szögként adja meg. Ez az opció alapértelmezettként van beállítva az ULS kombinációtípusnál, és a szög előre meghatározott értéke 0 fok.
Vasalás

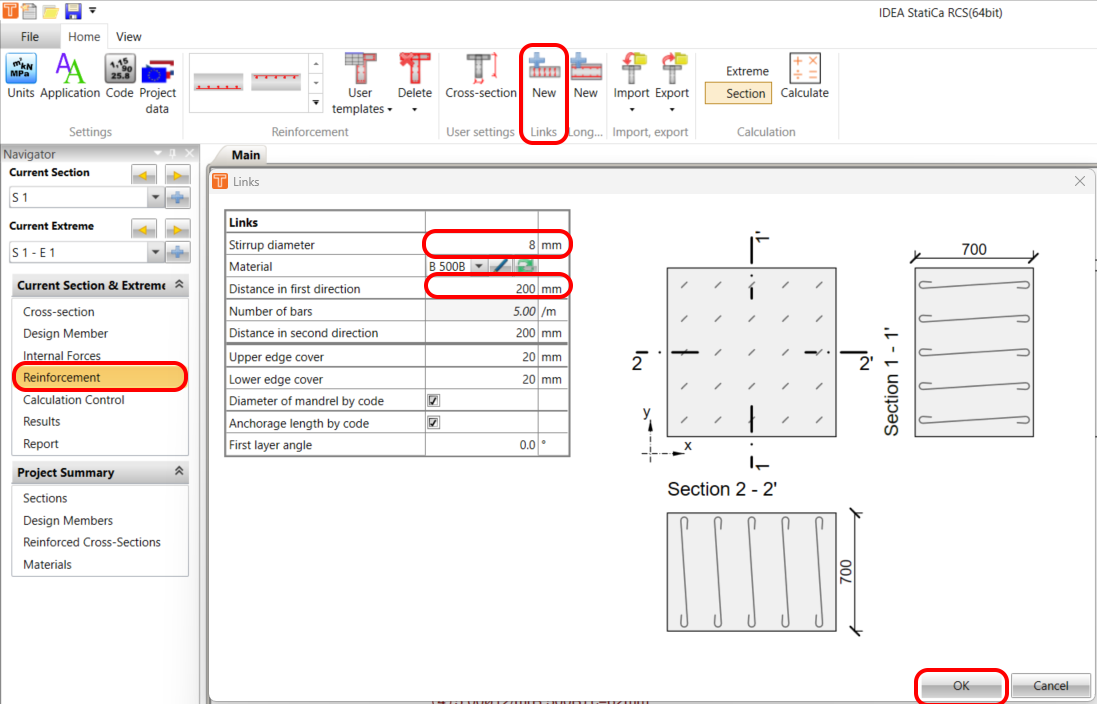

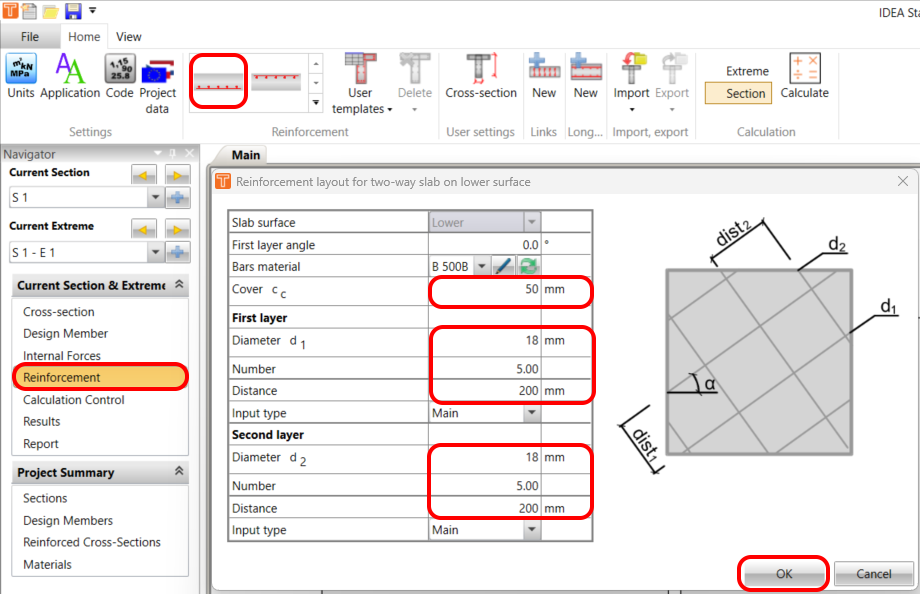

A sablon segítségével gyorsan tervezhet ortogonális vasalást kengyelekkel.

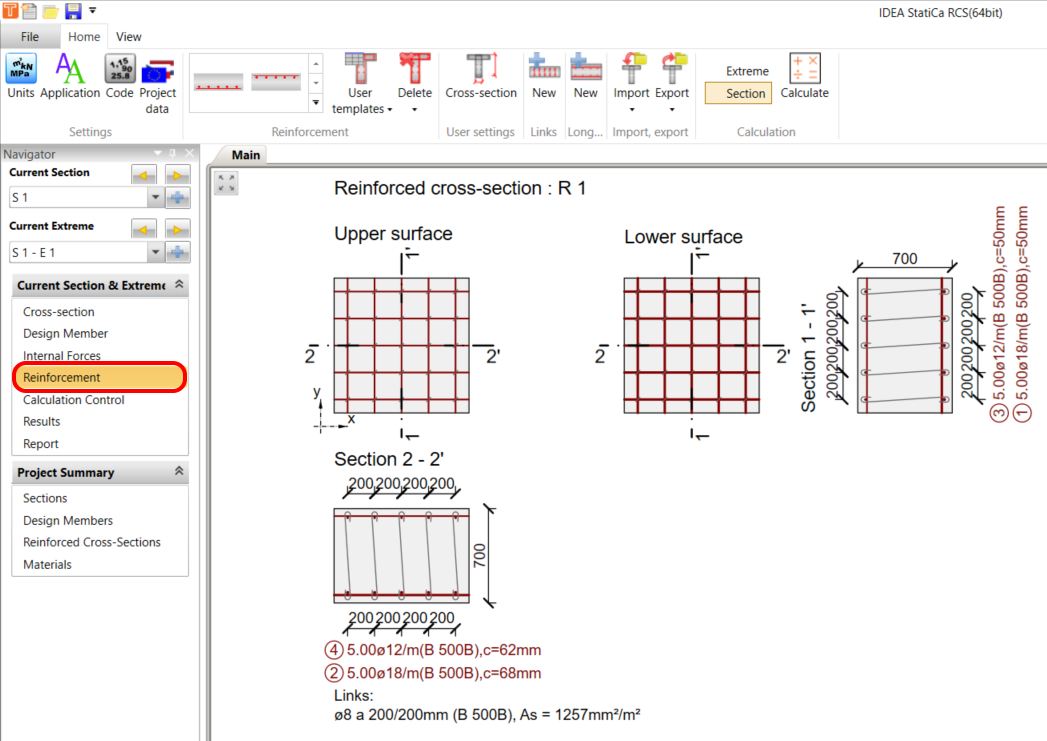

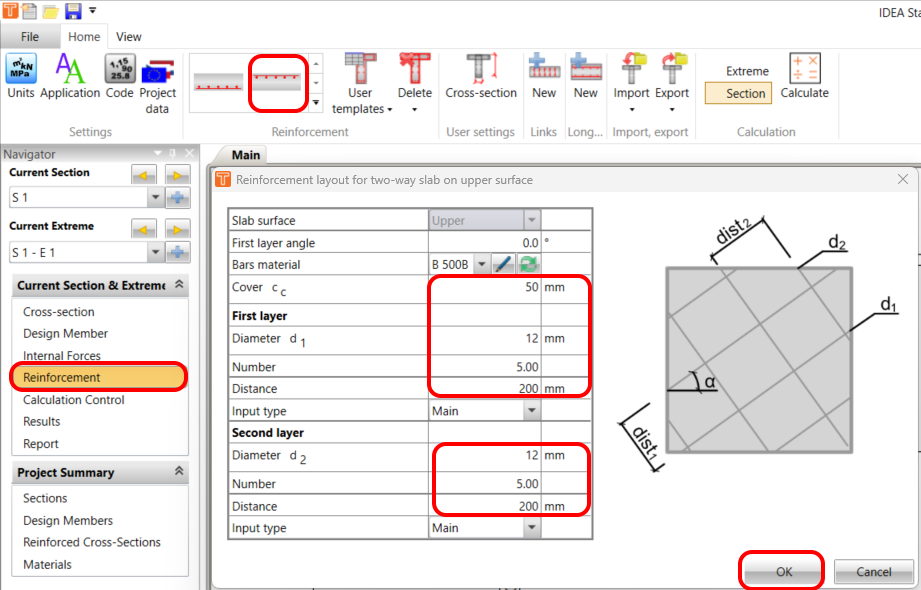

A végső vasalási elrendezésnek így kell kinéznie:
Számítás vezérlése

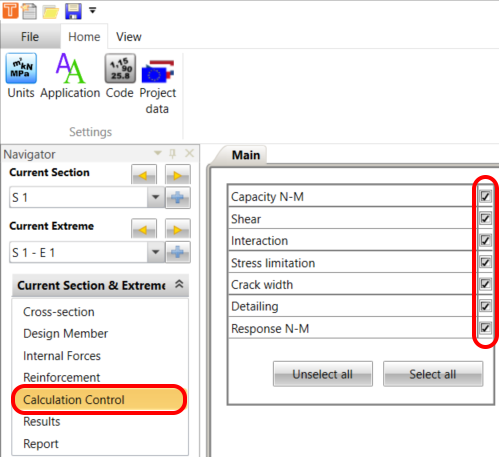

Annak érdekében, hogy minden szükséges ellenőrzés elvégzésre kerüljön, kérjük, válassza ki az összes szükséges ellenőrzést.
Eredmények

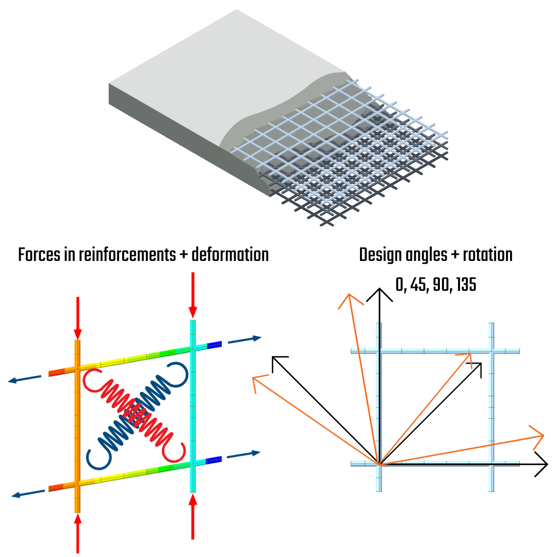

A Baumann-módszer egy keresztmetszet eredményeinek négy különböző szögben – 0, 45, 90 és 135 fokban – történő kiértékelését foglalja magában. Ez az elemzés átfogó képet nyújt arról, hogyan viselkedik a keresztmetszet különböző szögek alatt. Erről a módszerről többet megtudhat a "Baumann-módszer betonhéjak tervezéséhez a gyakorlatban" című webináriumon, ahol további elméleti háttér is kifejtésre kerül.

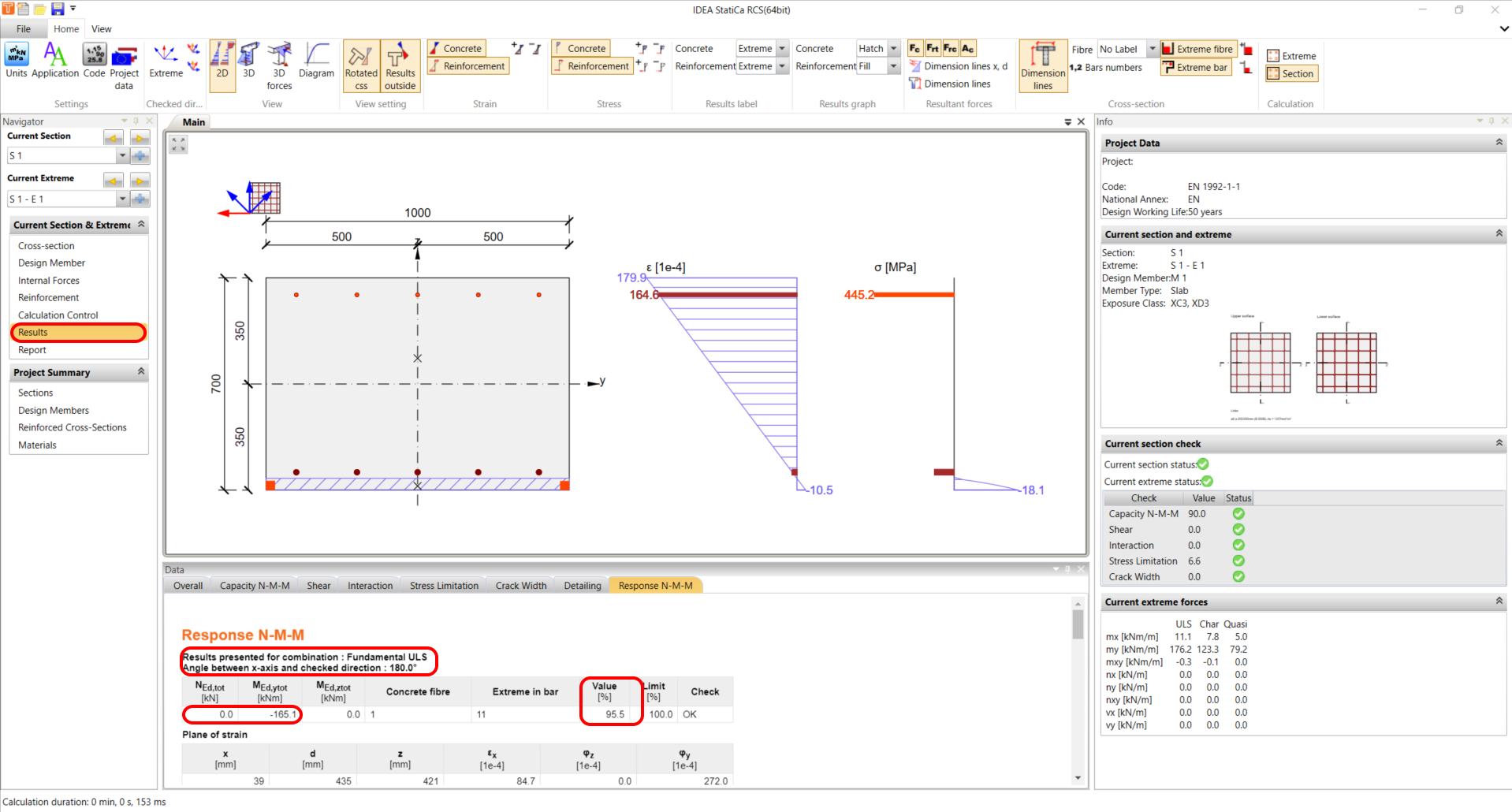

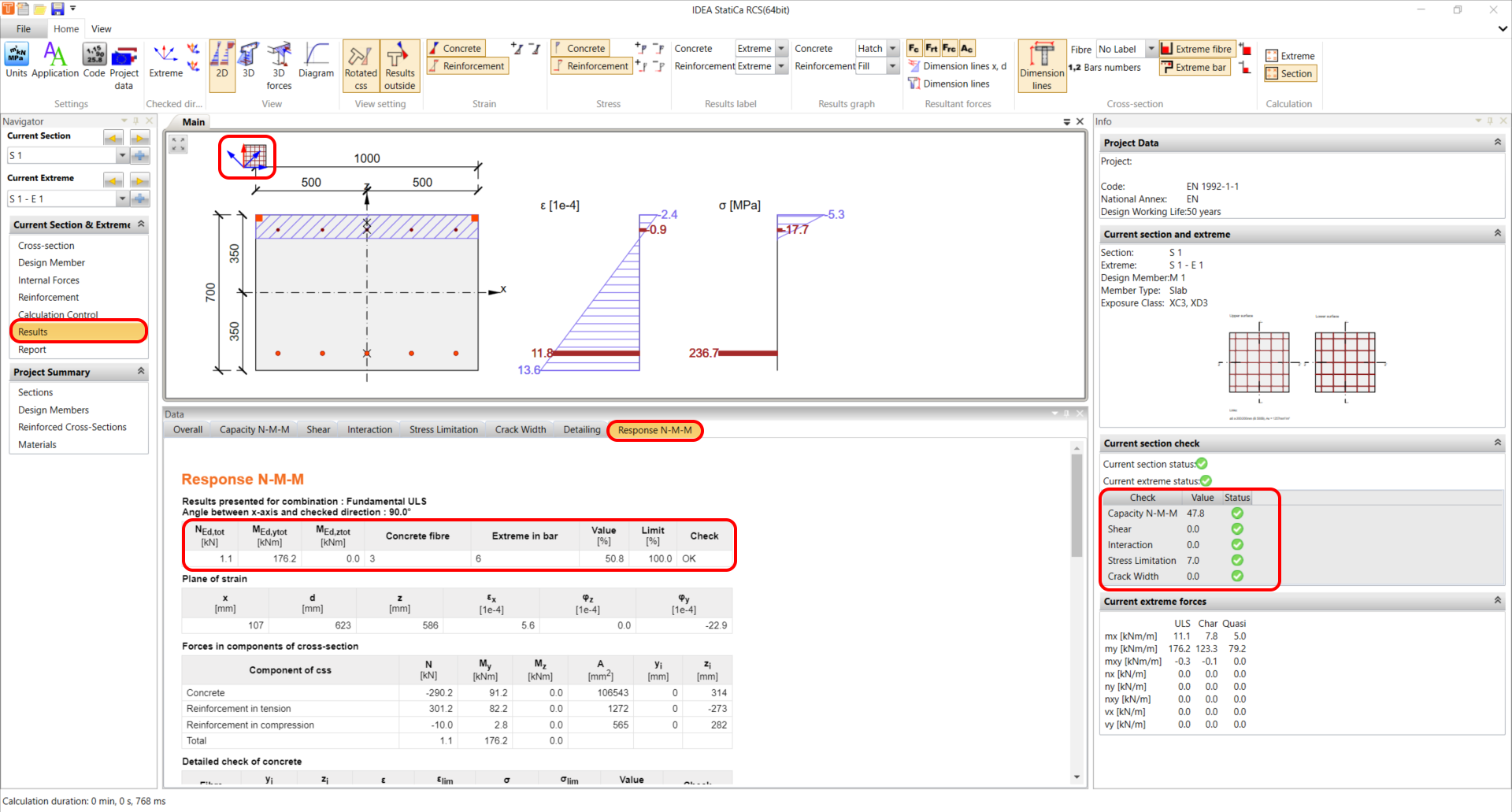

ULS eredmények a Válasz-ellenőrzés maximális 50,8%-os kihasználtságával:
Jelentés

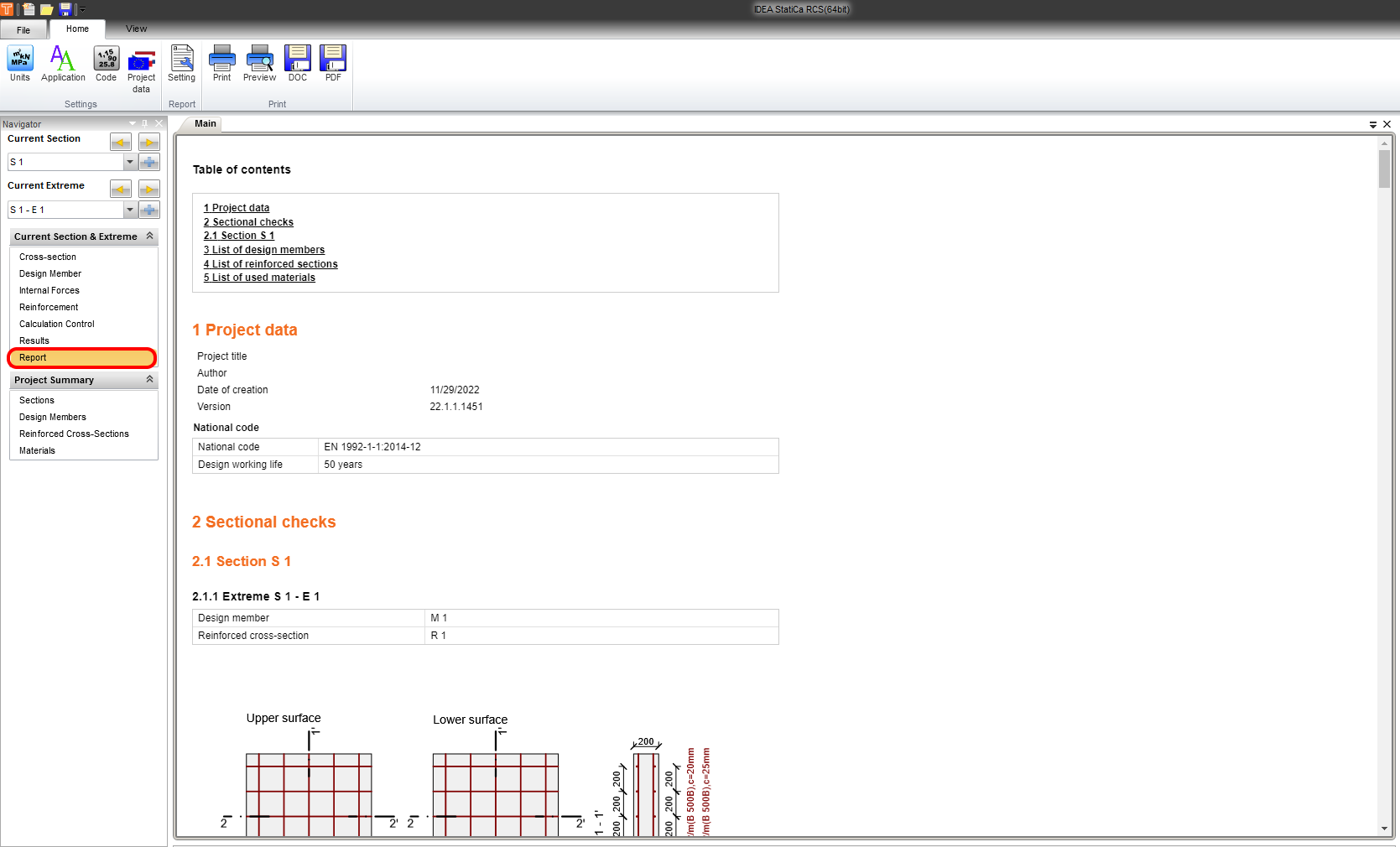

Végül lépjen a Jelentés előnézete/Nyomtatás menüpontra. Az IDEA StatiCa teljes mértékben testreszabható jelentést kínál nyomtatáshoz vagy szerkeszthető formátumban való mentéshez.
Fontos megjegyzés!
A Felhasználó által meghatározott szög alapértelmezett értéke nulla. Kérjük, olvassa el az Elméleti háttér ajánlását:
- Ha a vasalási rudak merőlegesek egymásra, ellenőrizze, hogy az eredmények hasonlóak-e különböző ellenőrzési irányú szögeknél – ezek nem függnek a meghatározott vasalási szögtől, és az ellenőrzés maximális értéke 0, 45 és 90 fokos szögeknél adódik. Ezért ez az ellenőrzés elvégezhető az előre meghatározott 0 fokos ellenőrzési szögiránnyal.
- Ha a vasalási rudak nem merőlegesek egymásra, az ellenőrzések eredményei jelentősen eltérnek, és a maximális ellenőrzési érték hozzávetőlegesen az átlagos vasalás irányának megfelelő irányban adódik. Ezért ajánlott megváltoztatni az előre meghatározott ellenőrzési irányt, vagy több irányban elvégezni az ellenőrzéseket, ha a vasalási rudak nem merőlegesek egymásra.
Belső erők

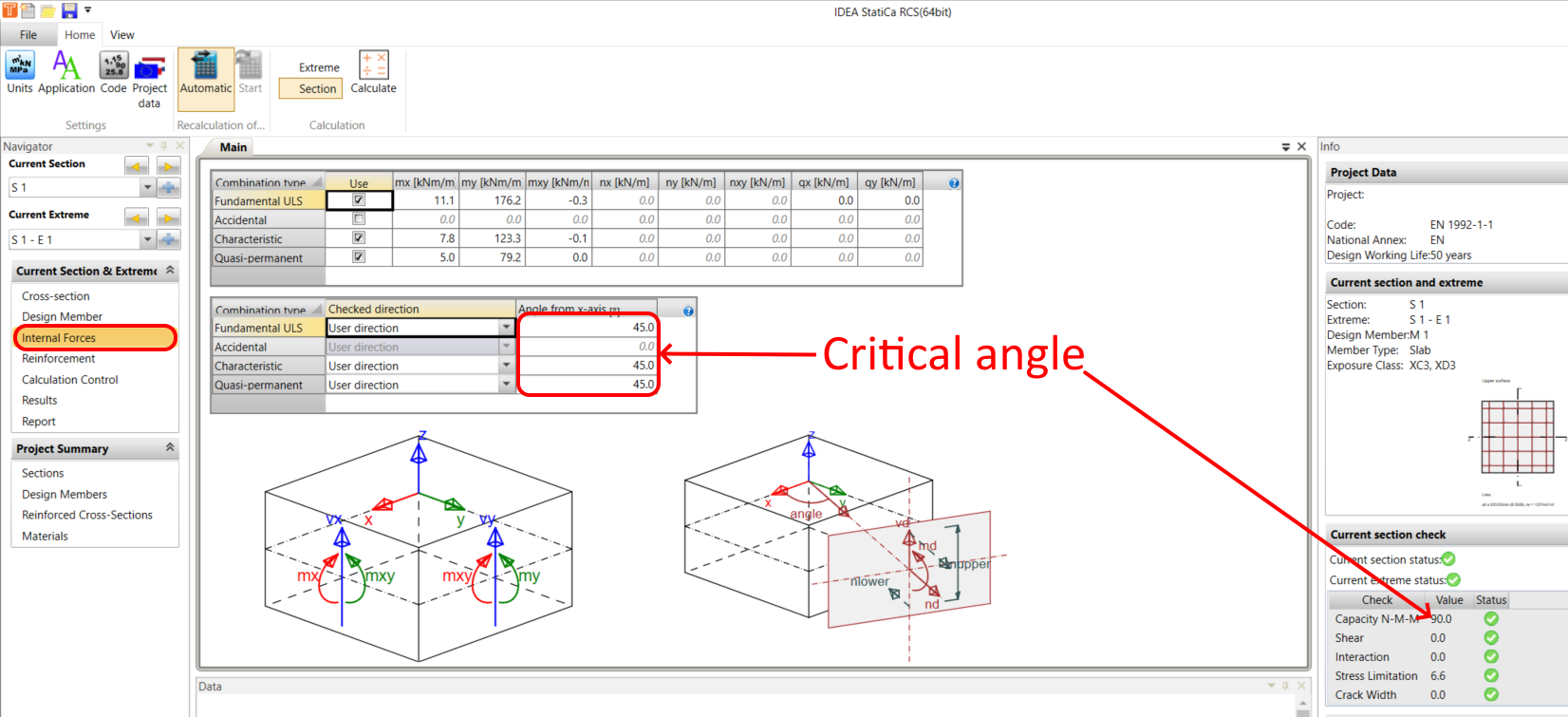

A kritikus szög 45 fok, amelyet a felhasználónak kell beállítania.
Eredmények
A szög megváltoztatásából egyértelműen látható, hogy a Válasz-ellenőrzés kihasználtsága 50,8%-ról 95,5%-ra nőtt.
