Megjegyzés
A Beam alkalmazáshoz való kapcsolat csak az IDEA 24.1.2. és korábbi verziókkal lehetséges.
1 A kapcsolat aktiválása
BIM link aktiválása SAP2000-hez (v23 és újabb)
BIM link aktiválása SAP2000-hez (v22 és régebbi)
2 A kapcsolat használata

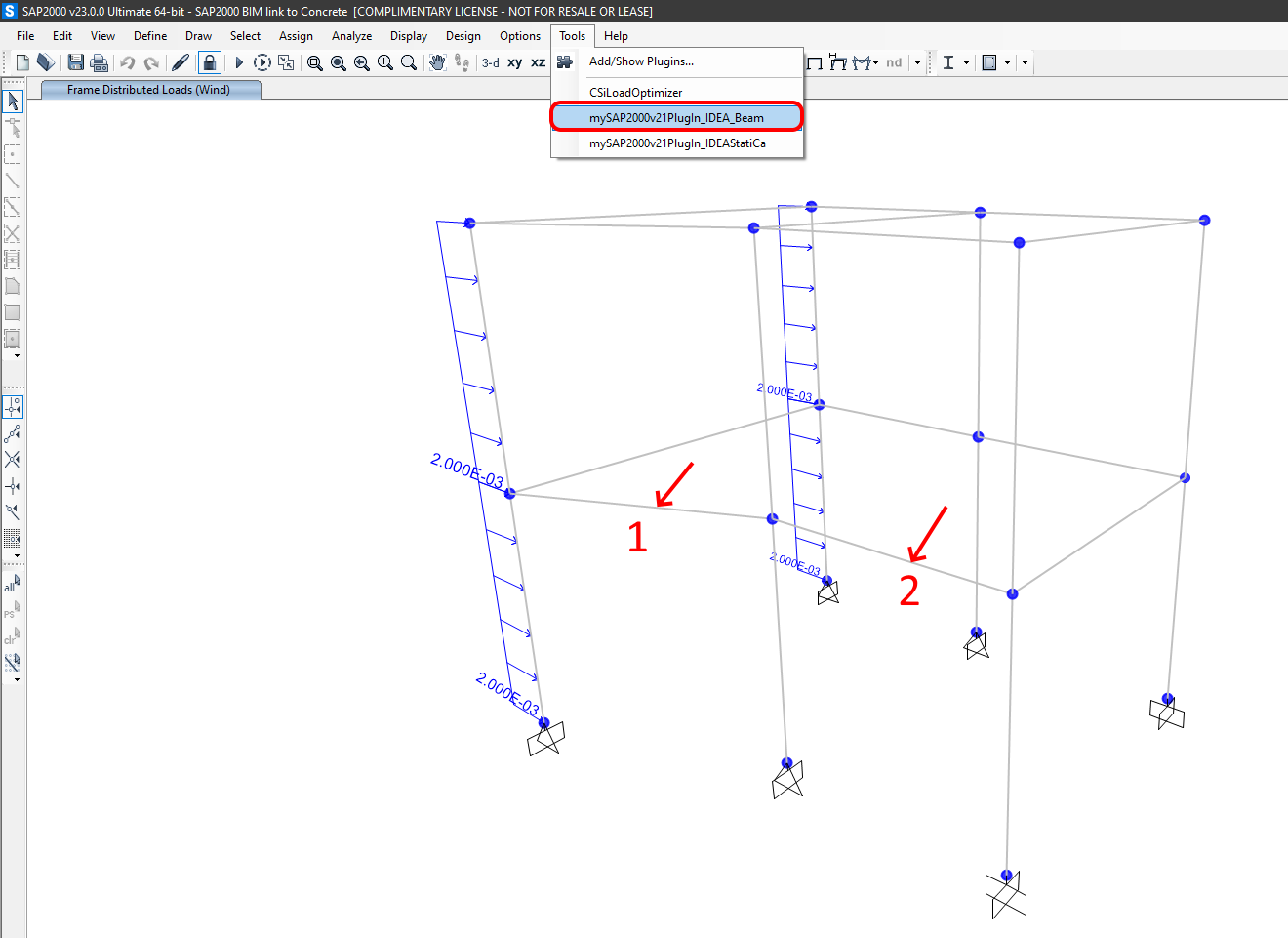

Futtassa az analízist és válassza ki a Gerendákat (1,2). Nyissa meg az Eszközöket és használja a SAP2000v21Plugin_IDEA_Beam bővítményt.

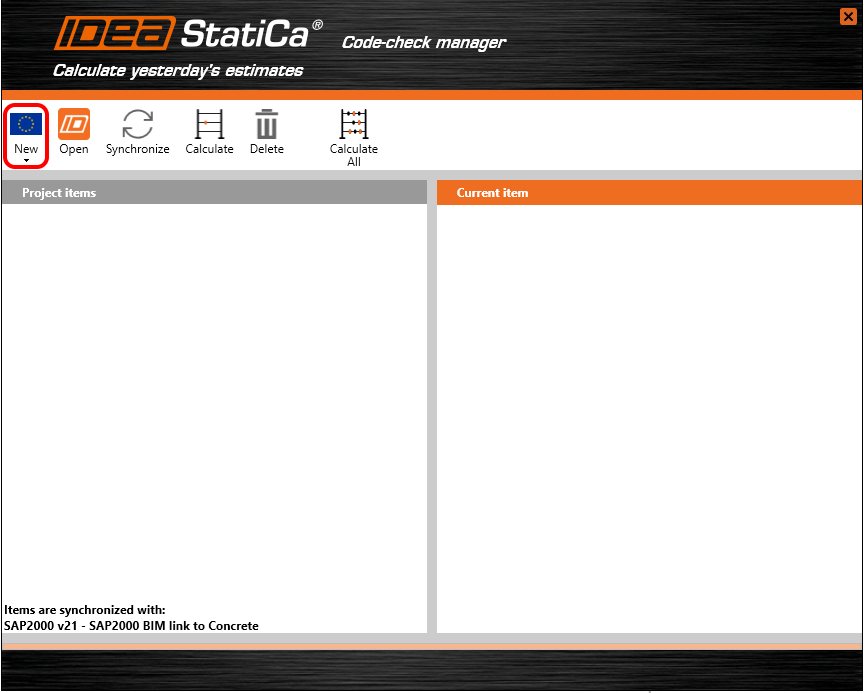

Erősítse meg az Eurocode-ot.

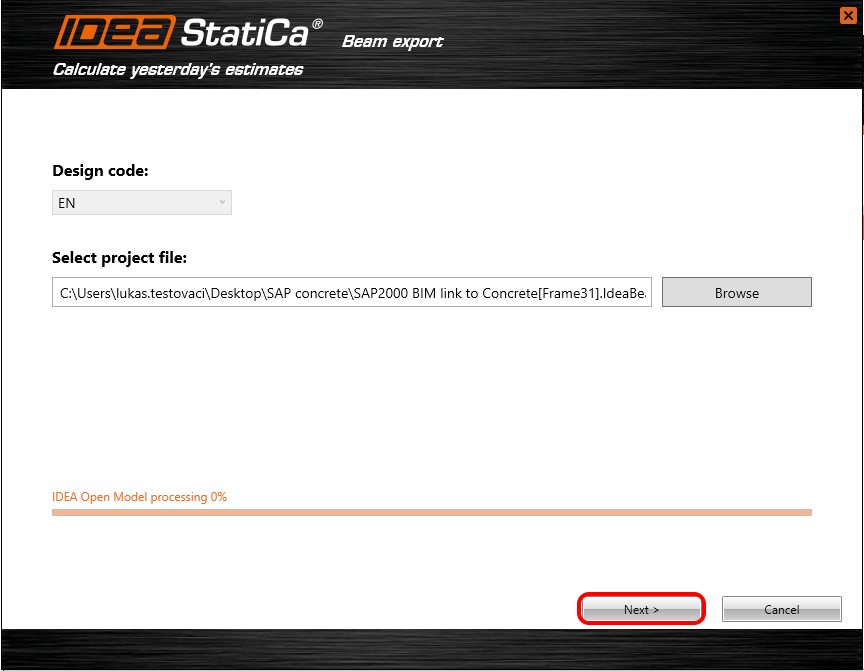

Válassza ki az elérési utat, ahová a projektet menteni szeretné, majd folytassa a Tovább gombbal.

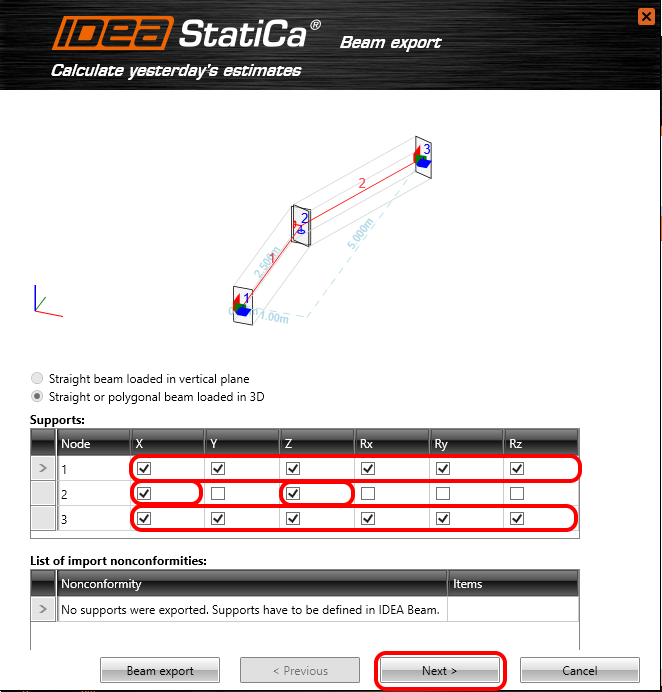

A gerenda az XY globális síkban ívelt. A peremfeltételeknek a globális modellt kell képviselniük a SAP2000-ben. A monolit csomópontok miatt a végeken Befogott támaszt kell alkalmazni, középen pedig az X, Z szabadságfokokat kell megkötni.

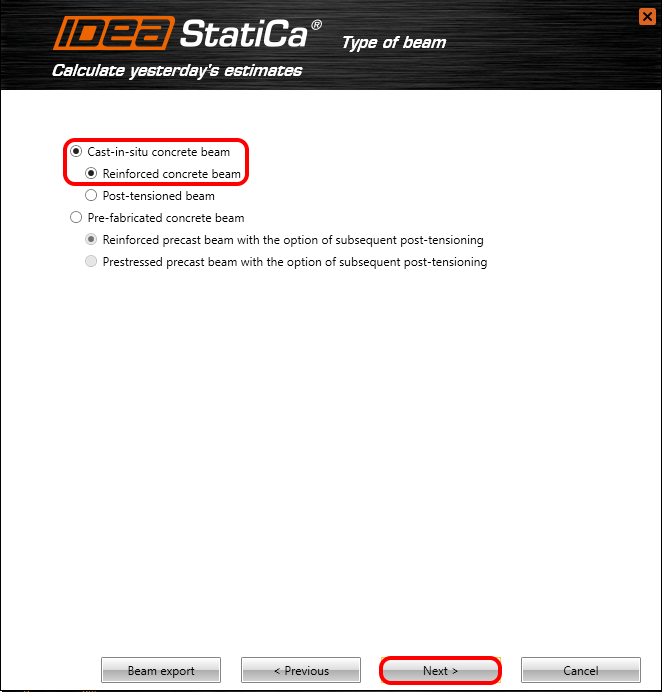

Válassza a Helyszínen öntött betongerenda lehetőséget, amely Vasalt lesz.

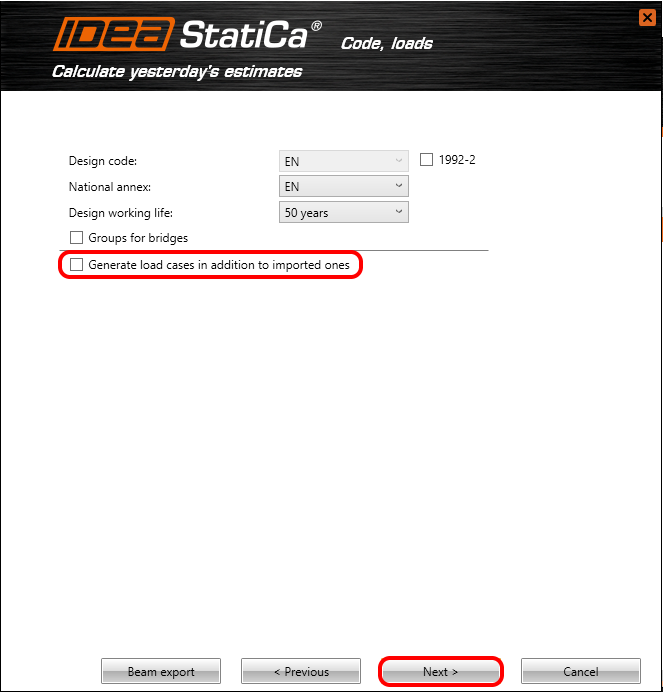

A gerenda szabványellenőrzése Eurocode szerint, 50 éves tervezési élettartammal történik. Az összes belső erő a SAP2000-ból kerül exportálásra. Ezért a néhány további teher generálásához szükséges Jelölőnégyzet nem lesz Bejelölve.

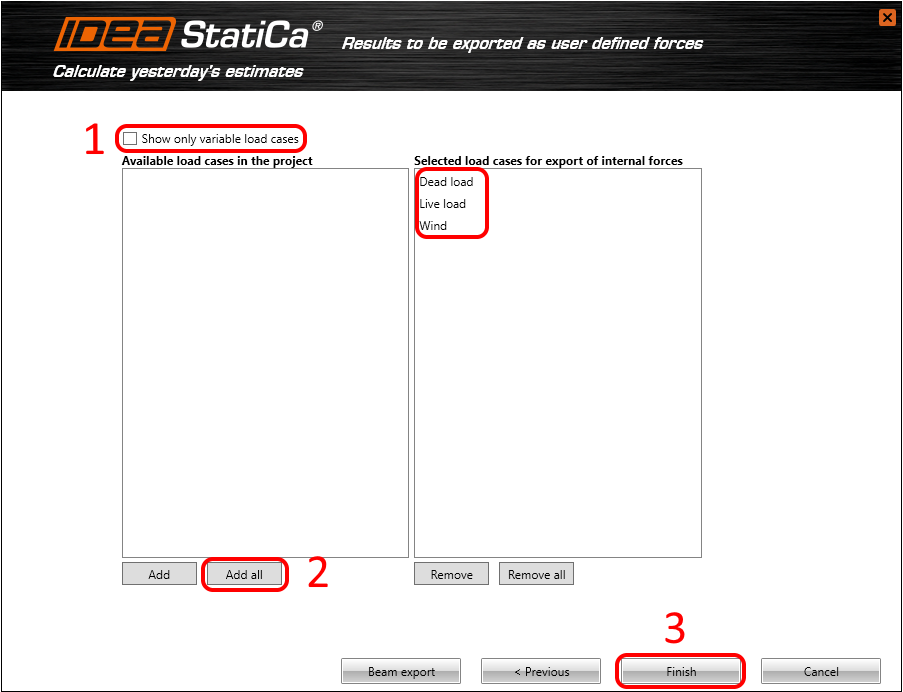

Az összes belső erő exportálásra kerül az IDEA StatiCa Beam-be. Vegye ki a jelölést a jelölőnégyzetből (1) az állandó teherkombinációk megjelenítéséhez. Az összes teher átkerül a kiválasztott ablakfülre. Fejezze be a beállításokat az összes szükséges lépéssel a Befejezés gomb (3) megnyomásával.
3 IDEA StatiCa Beam projekt
Teherkombinációk

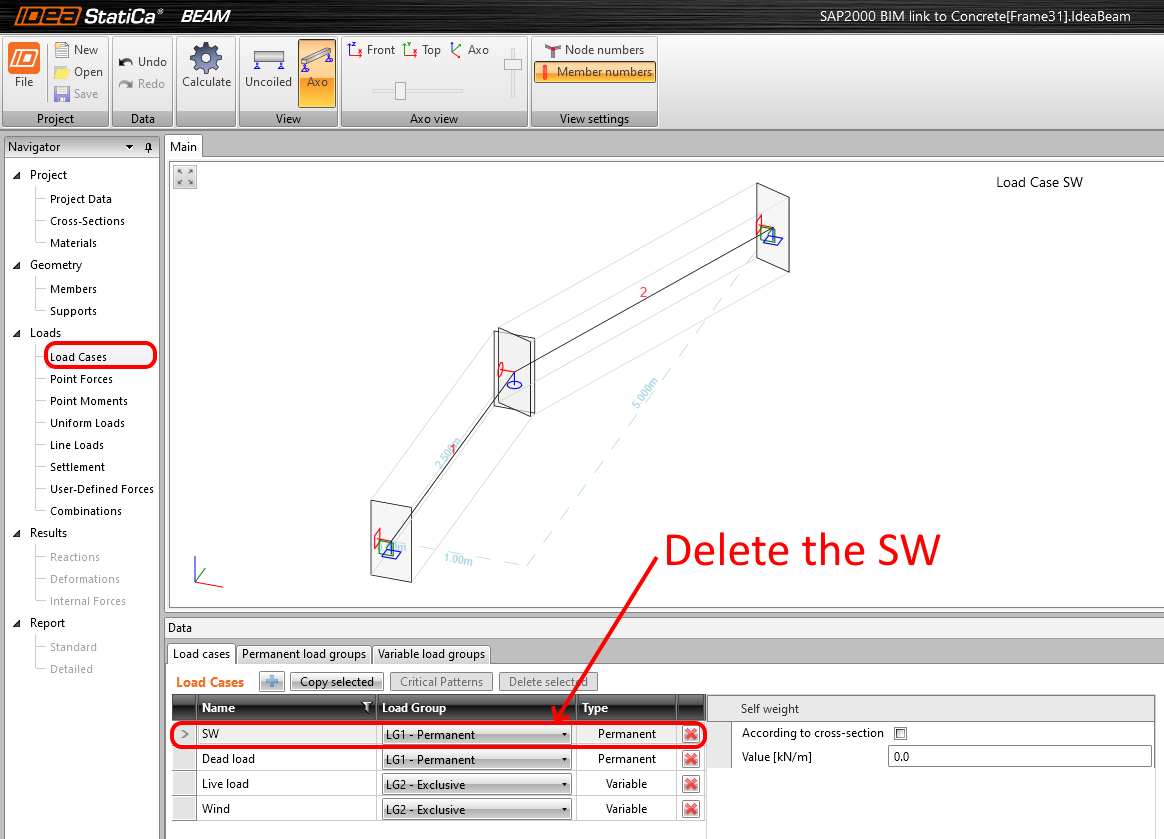

A program automatikusan létrehozza az SW (Önsúly) teheresetet, amely nem aktív. Az önsúly a SAP2000-ből kerül exportálásra. Törölje az SW teheresetet.

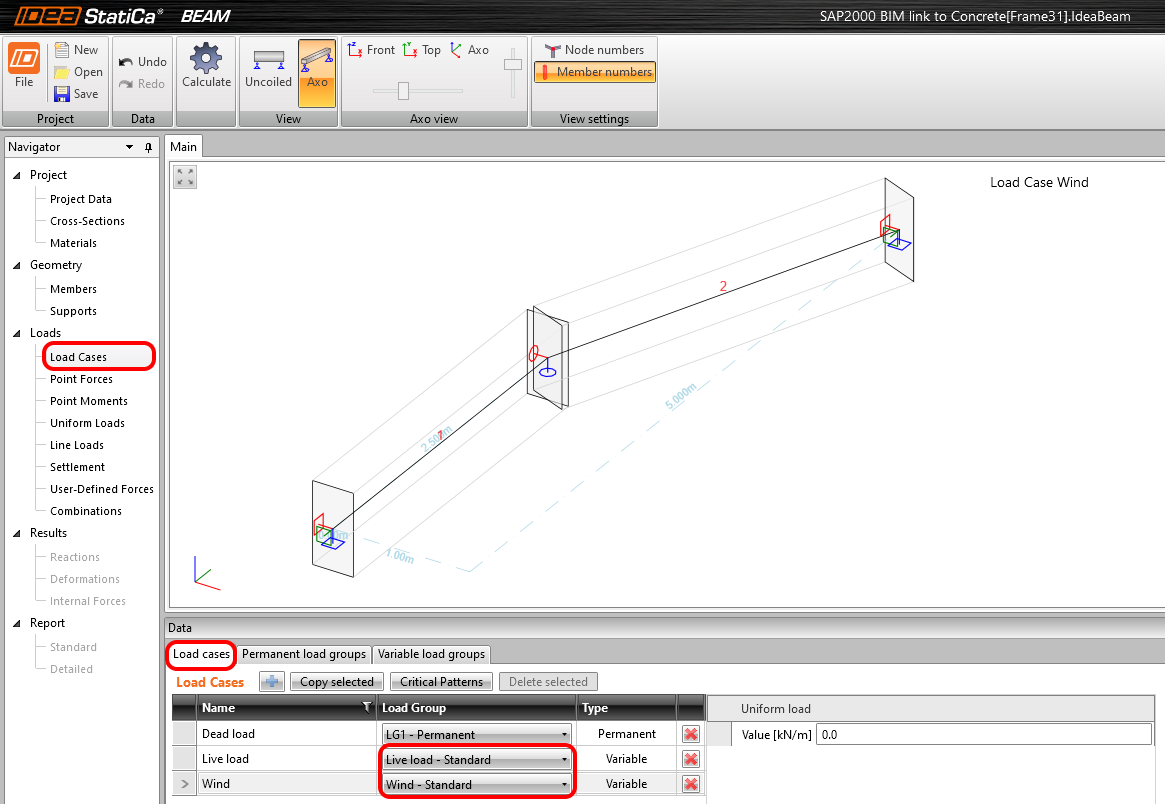

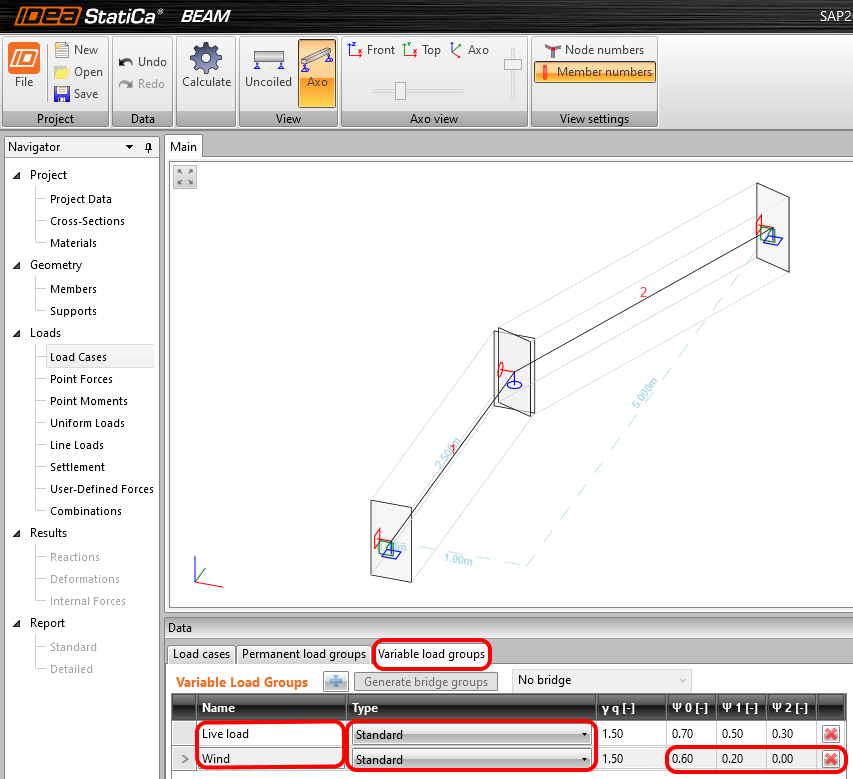

A kombinációkhoz tartozó psi tényezőket manuálisan kell beállítani. Nevezze el a változót Tehercsoportok, Állítsa be a típust Standard értékre, és Módosítsa a psi tényezőket a Szél esetére.
Módosítsa a beállításokat a teherkombináció kártyán.

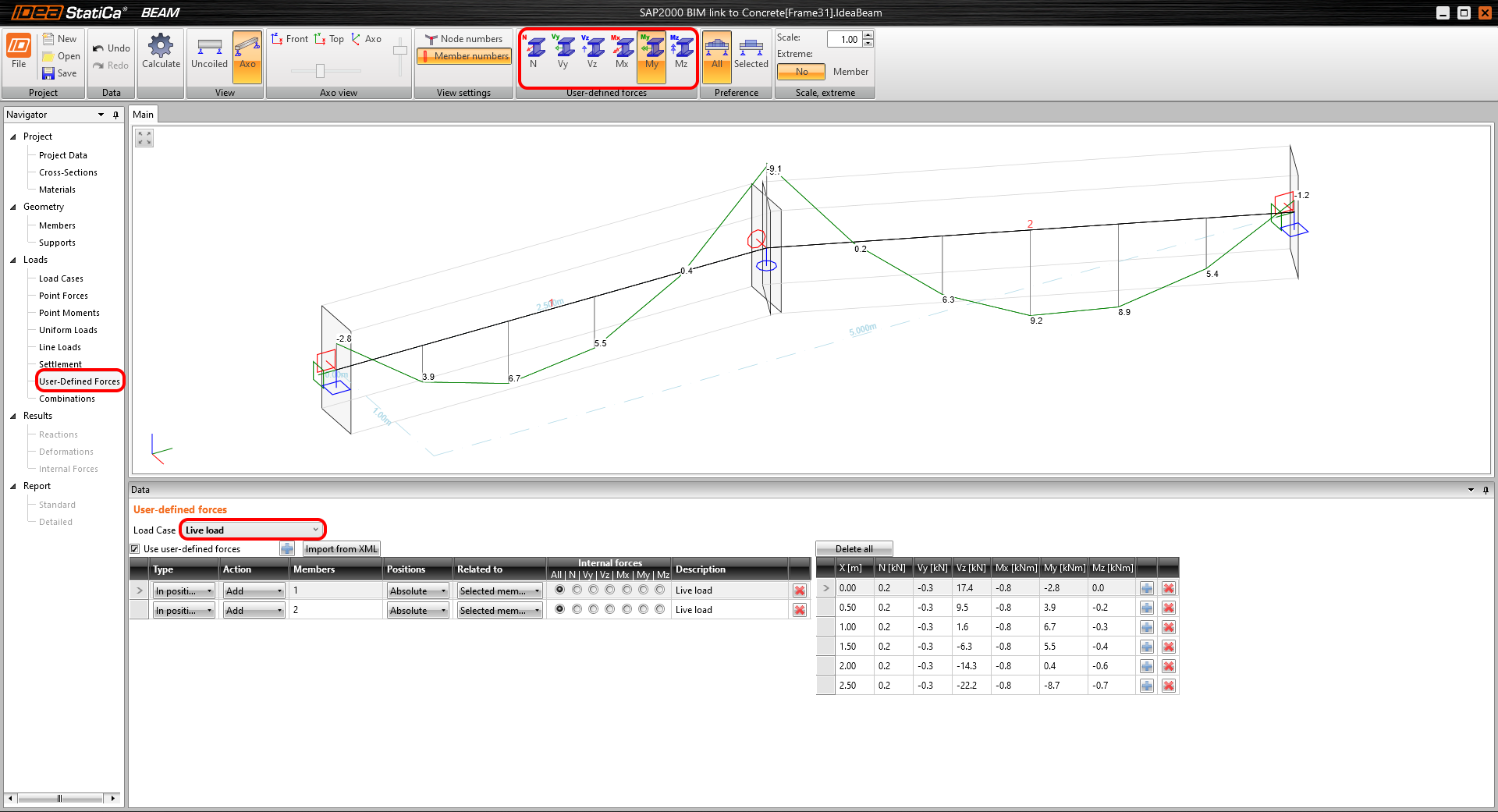

Felhasználó által megadott erők
A SAP2000-ből importált belső erők ellenőrzésre elérhetők a Felhasználó által megadott erők menüpontban.
Kombinációk

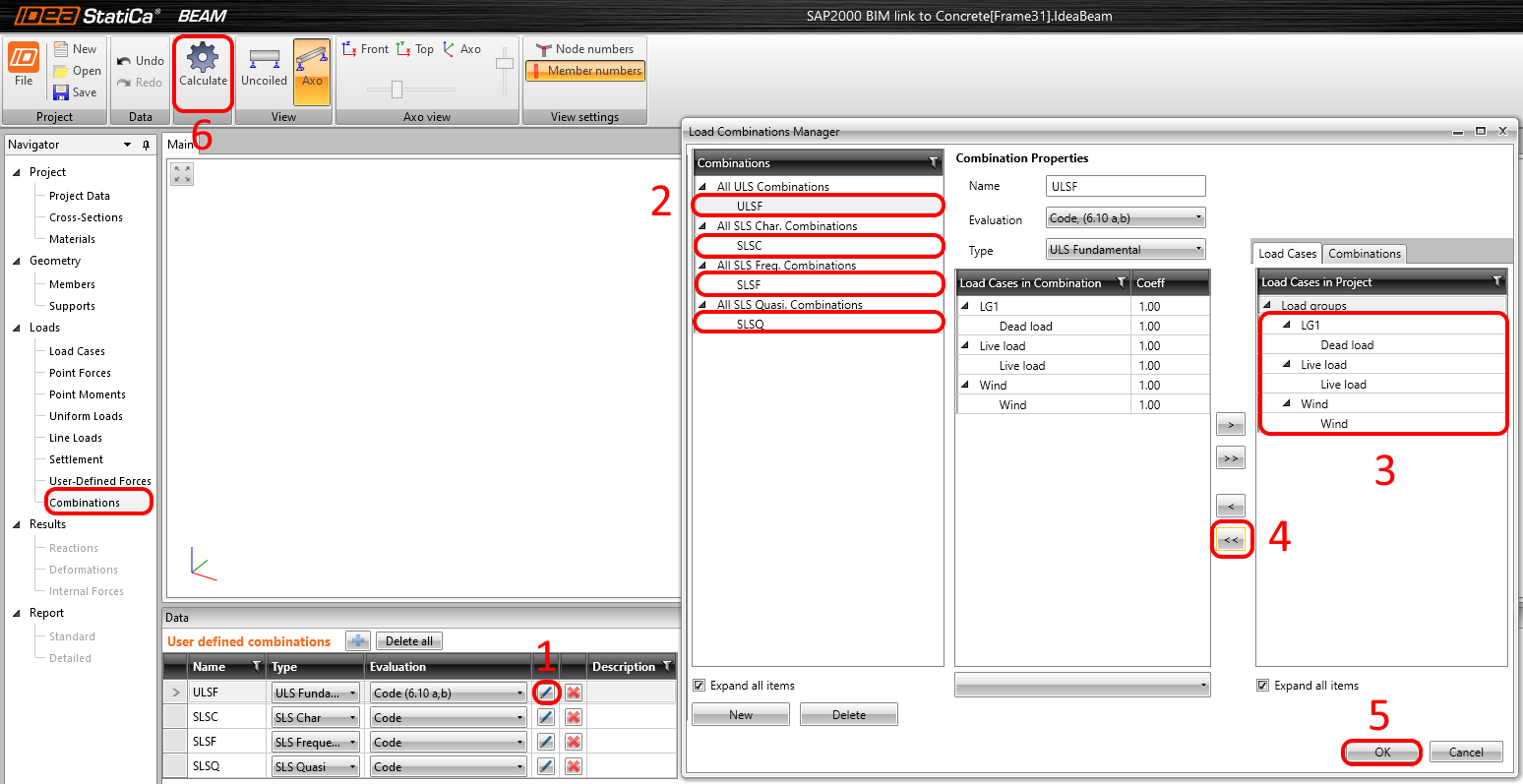

A kombinációk automatikusan jönnek létre. Helyezze az összes teheresetet a középső fülre. Ez azt jelenti, hogy mindegyik felhasználásra kerül.
Adatok

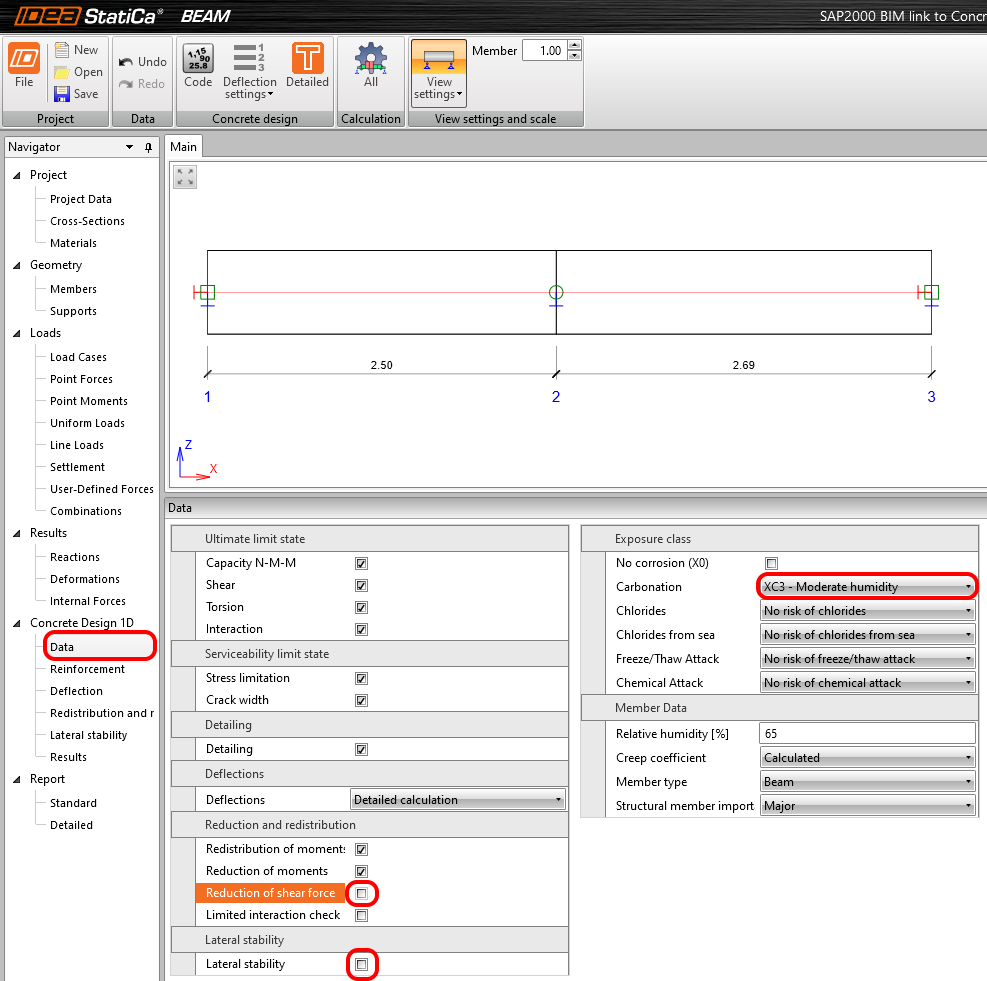

A Oldalsó stabilitás és a Nyíróerő csökkentése ellenőrzések kikapcsolva. A Kitettségi osztály legyen XC3.
Vasalás

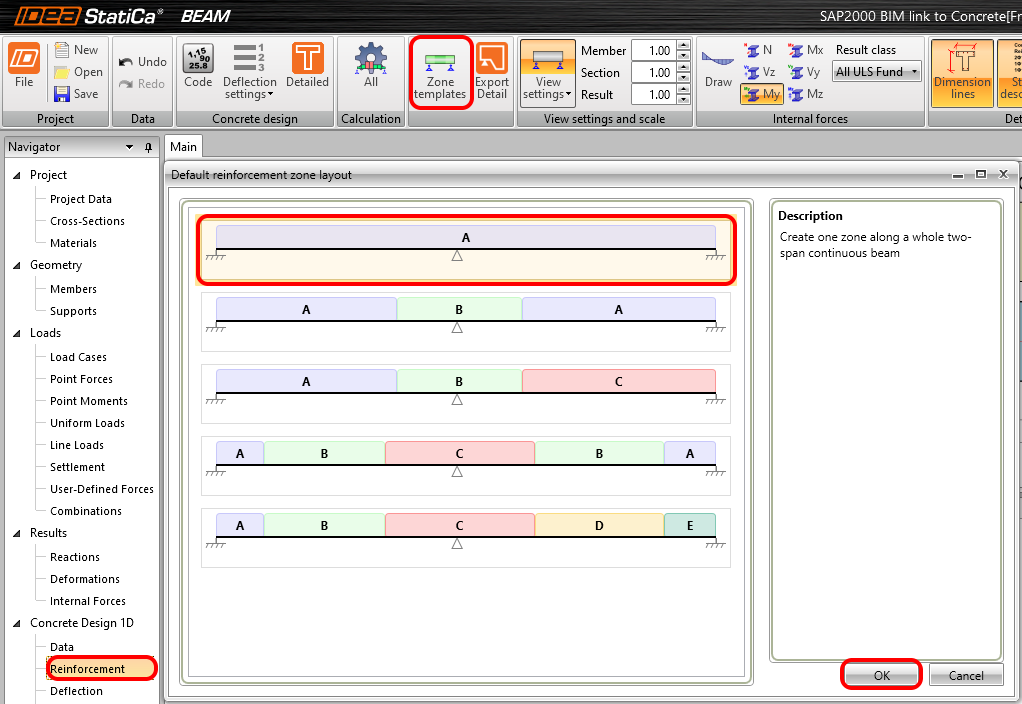

A vasalás elrendezése minden gerendánál azonos lesz. Állítsa be az Egy zóna lehetőséget a vasalás elrendezéséhez a Zónasablonban.

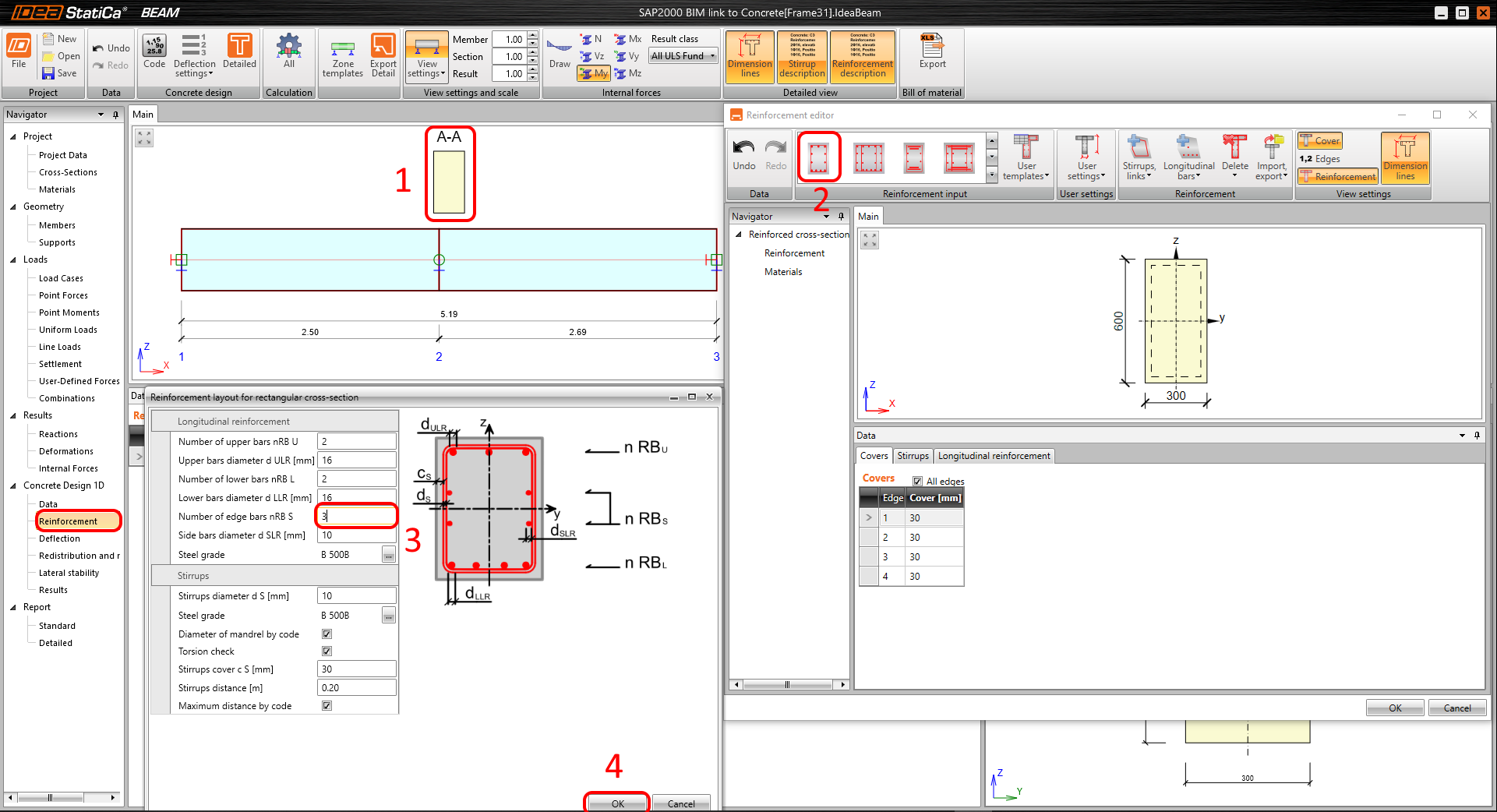

Válassza ki a keresztmetszetet a nézetben (1) és válassza ki az első Sablont a vasaláshoz a téglalap keresztmetszethez (2). Módosítsa az alapértelmezett értékeket a fül szerkesztőjében 3 betonacél az éleken (3). Erősítse meg a beállításokat (4).
Eredmények

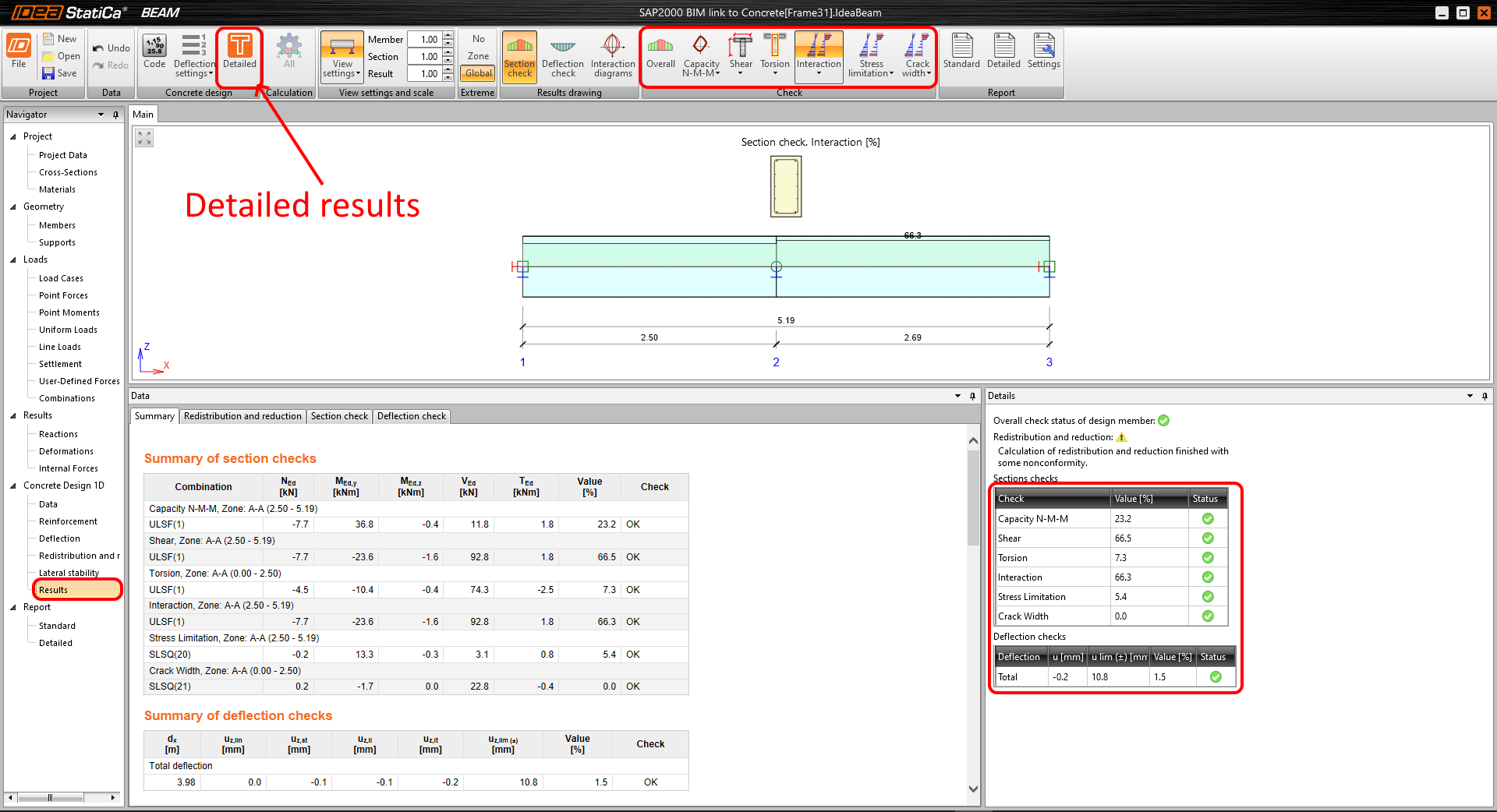

Futtassa az analízist az eredmények megszerzéséhez. A Részletes eredmények a szalagon találhatók, ha megnyomja az ugyanolyan nevű gombot.
Jelentés

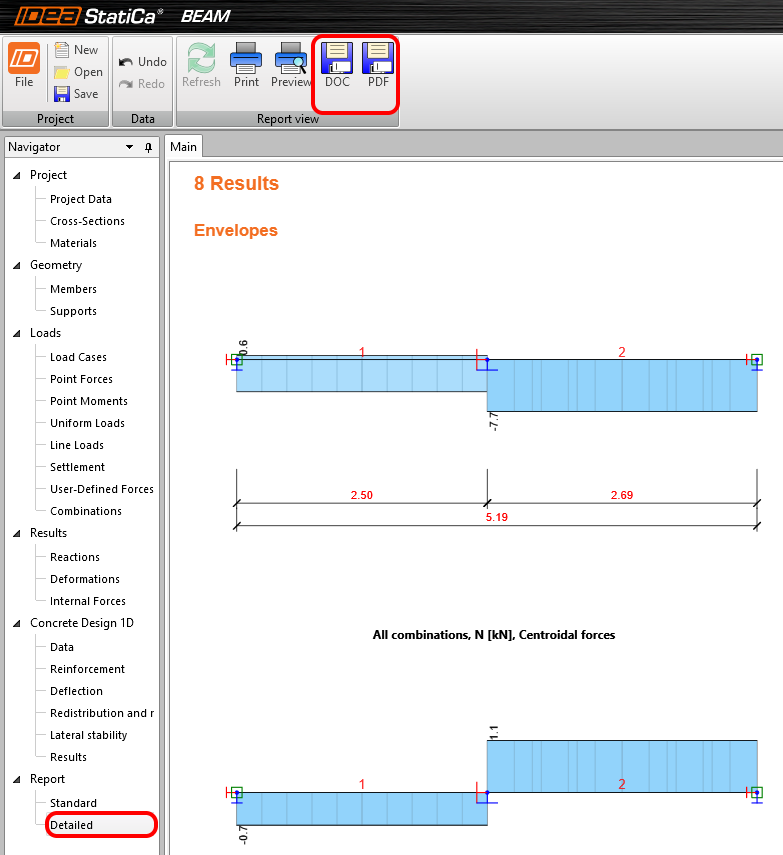

Választhat a Részletes vagy a Standard jelentések között. A dokumentumok teljes mértékben testreszabhatók és kinyomtathatók PDF vagy DOC fájlként.
