Négypontos hajlítási vizsgálatok T-gerendákon

Bevezetés

Ez a fejezet egy kísérleti vizsgálatot elemez, amelyet Leonhardt és Walther (1963) végzett T-gerendákon négypontos hajlítási tesztekkel. Ez a kísérleti sorozat 18 tesztet tartalmazott, amelyeket állandó geometriájú és változó kengyelvasalású vasbeton gerendákon hajtottak végre. A TA9, TA10, TA11 és TA12 jelű próbatesteket (függőleges kengyelekkel és változó 6. KÍSÉRLETI VALIDÁLÁS | 105 vasalásmennyiséggel) választották ki a CSFM eredményeivel való összehasonlításhoz, mivel ezek a tönkremeneteli módok széles skáláját fedik le a nyírástól a hajlításig.

{
  "title": {
    "name": "Main headline (H1)",
    "type": "text",
    "value": "Tönkremeneteli módok meghatározása"
  },
  "preview_image": {
    "name": "Preview image",
    "type": "asset",
    "value": []
  },
  "post_date": {
    "name": "Post date",
    "type": "date_time",
    "value": null,
    "displayTimeZone": "Europe/Prague"
  },
  "perex_content": {
    "name": "Lead paragraph",
    "type": "text",
    "value": ""
  },
  "content": {
    "images": [
      {
        "description": null,
        "imageId": "dd3585bb-26d7-4a93-be15-b6a60c876894",
        "url": "https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/155fc75e-18c6-4735-8ae6-149671308a59/Four-point%20bending%20tests%20on%20T-beams_6%201.png",
        "height": 285,
        "width": 994
      }
    ],
    "linkedItemCodenames": [],
    "linkedItems": [],
    "links": [],
    "name": "Content",
    "type": "rich_text",
    "value": "<p>A kísérletekben megfigyelt tönkremeneteli módok CSFM által előrejelzett módokkal való összehasonlítása érdekében a tönkremeneteli módokat a következőképpen osztályozzuk: hajlítási (F), nyírási (S) és lehorgonyzási (A). Meg kell jegyezni, hogy az ebben a fejezetben tárgyalt kísérletek egyikében sem fordult elő lehorgonyzási tönkremenetel. A 6.1. táblázat különböző tönkremeneteli altípusokat határoz meg attól függően, hogy a hajlítási és nyírási tönkremeneteleket a beton vagy a vasalás tönkremenetele váltja-e ki. Bár a vasalás folyása nem jelent anyagi tönkremenetelt, ezt tönkremeneteli altípusként szerepeltetjük a beton zúzódásával kombinálva, mivel fontos megkülönböztetni a vasalás folyása nélküli beton zúzódásos tönkremeneteleket (nagyon rideg) azoktól, amelyek a vasalás folyása után következnek be (amelyek bizonyos alakváltozási kapacitást mutathatnak).&nbsp;</p>\n<figure data-asset-id=\"dd3585bb-26d7-4a93-be15-b6a60c876894\" data-image-id=\"dd3585bb-26d7-4a93-be15-b6a60c876894\"><img src=\"https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/155fc75e-18c6-4735-8ae6-149671308a59/Four-point%20bending%20tests%20on%20T-beams_6%201.png\" data-asset-id=\"dd3585bb-26d7-4a93-be15-b6a60c876894\" data-image-id=\"dd3585bb-26d7-4a93-be15-b6a60c876894\" alt=\"\"></figure>"
  },
  "linked_items": {
    "name": "Linked items",
    "type": "modular_content",
    "value": [],
    "linkedItems": []
  },
  "regions": {
    "name": "Region",
    "type": "taxonomy",
    "value": [],
    "taxonomyGroup": "region"
  },
  "product_groups": {
    "name": "Product group",
    "type": "taxonomy",
    "value": [
      {
        "name": "Concrete",
        "codename": "concrete"
      },
      {
        "name": "Reinforced concrete",
        "codename": "reinforced_concrete"
      }
    ],
    "taxonomyGroup": "product_group"
  },
  "support_center_article_types": {
    "name": "Support center article",
    "type": "taxonomy",
    "value": [
      {
        "name": "Verifications",
        "codename": "verification_example"
      }
    ],
    "taxonomyGroup": "support_center_article"
  },
  "expertise_levels": {
    "name": "Expertise level",
    "type": "taxonomy",
    "value": [],
    "taxonomyGroup": "expertise_level"
  },
  "labels": {
    "name": "Labels",
    "type": "taxonomy",
    "value": [
      {
        "name": "Detail 2D",
        "codename": "detail"
      },
      {
        "name": "Reinforcement",
        "codename": "reinforcement"
      }
    ],
    "taxonomyGroup": "labels"
  },
  "attachments__files": {
    "name": "Attachments",
    "type": "asset",
    "value": []
  },
  "content_priority__value": {
    "name": "Content priority value",
    "type": "number",
    "value": null
  },
  "options": {
    "name": "Options",
    "type": "multiple_choice",
    "value": []
  },
  "url_slug": {
    "name": "Url slug",
    "type": "url_slug",
    "value": "tonkremeneteli-modok-meghatarozasa"
  },
  "unique_url_slug": {
    "name": "Unique URL slug",
    "type": "custom",
    "value": "[\"definition-of-failure-modes\",\"[autogenerated]\"]"
  },
  "content_settings__sitemap": {
    "name": "Show in sitemap",
    "type": "multiple_choice",
    "value": []
  },
  "content_settings__robots": {
    "name": "Search engine indexing",
    "type": "multiple_choice",
    "value": []
  },
  "content_settings__is_hidden": {
    "name": "Hidden nested content",
    "type": "multiple_choice",
    "value": [
      {
        "name": "yes",
        "codename": "yes"
      }
    ]
  },
  "content_settings__is_topped": {
    "name": "Topped",
    "type": "multiple_choice",
    "value": []
  },
  "metadata__page_title": {
    "name": "Page title",
    "type": "text",
    "value": ""
  },
  "metadata__page_description": {
    "name": "Page description",
    "type": "text",
    "value": ""
  },
  "metadata__page_keywords": {
    "name": "Page keywords",
    "type": "text",
    "value": ""
  },
  "metadata__canonical_url": {
    "name": "Canonical URL",
    "type": "text",
    "value": ""
  },
  "metadata__og_title": {
    "name": "OG:title",
    "type": "text",
    "value": ""
  },
  "metadata__og_description": {
    "name": "OG:description",
    "type": "text",
    "value": ""
  },
  "metadata__og_image": {
    "name": "OG:image",
    "type": "asset",
    "value": []
  },
  "translation__translation_connector": {
    "name": "Translation Connector",
    "type": "taxonomy",
    "value": [],
    "taxonomyGroup": "languages"
  },
  "translation__force_translation": {
    "name": "Force translation",
    "type": "multiple_choice",
    "value": []
  },
  "translation__translate_standalone_nested_content_items": {
    "name": "Translate standalone nested content items",
    "type": "multiple_choice",
    "value": []
  },
  "translation__last_translation": {
    "images": [],
    "linkedItemCodenames": [],
    "linkedItems": [],
    "links": [],
    "name": "Last translation",
    "type": "rich_text",
    "value": "<p>Translation info:</p>\n<ul>\n  <li>cs-CZ: Never translated</li>\n  <li>de-DE: Never translated</li>\n  <li>en-US: Never translated</li>\n  <li>es-ES: Never translated</li>\n  <li>fr-FR: Never translated</li>\n  <li>hu-HU: Translated on 31.3.2026 16:24</li>\n  <li>it-IT: Never translated</li>\n  <li>nl-NL: Never translated</li>\n  <li>pt-PT: Never translated</li>\n  <li>ro-RO: Never translated</li>\n  <li>ru-RU: Never translated</li>\n</ul>\n<p>Publish info:</p>\n<ul>\n  <li>Publish info is available only in the main language</li>\n</ul>"
  },
  "translation__ai_translated": {
    "name": "AI translated",
    "type": "multiple_choice",
    "value": [
      {
        "name": "Translated",
        "codename": "translated"
      }
    ]
  },
  "page_tree_settings__page_label": {
    "name": "Page label",
    "type": "text",
    "value": ""
  },
  "page_tree_settings__path_segment": {
    "name": "Path segment",
    "type": "text",
    "value": ""
  },
  "page_tree_settings__breadcrumb_style": {
    "name": "Breadcrumb style",
    "type": "multiple_choice",
    "value": []
  },
  "page_tree_settings__hide_in_breadcrumbs": {
    "name": "Hide in breadcrumbs",
    "type": "multiple_choice",
    "value": []
  }
}

Kísérleti elrendezés

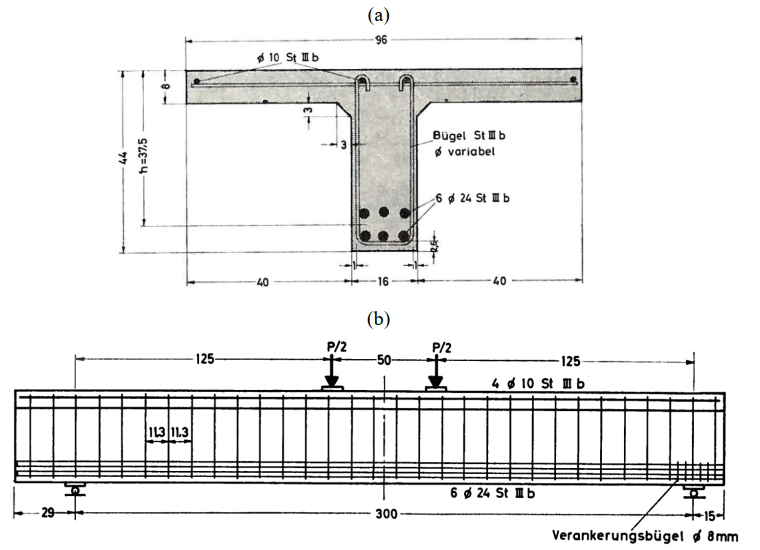

Az összes vizsgált gerenda azonos geometriával és vasaláselrendezéssel rendelkezett, ahogyan azt a 6.1. ábra mutatja. A gerenda fesztávolsága (a támaszok közötti távolság) 3000 mm volt. A lemezek szélessége 960 mm, mélysége 80 mm volt. A gerinc szélessége 160 mm volt, a gerendák teljes mélysége 440 mm. Mindkét alkalmazott terhet (P/2) a támaszoktól 1250 mm-re vitték fel, ami 500 mm-es terhelési pontok közötti távolságot eredményezett. A hajlítási vasalás hat, 24 mm átmérőjű betonacél rúdból állt. Négy, 10 mm átmérőjű hosszirányú betonacél rudat helyeztek el a lemezben. Nyílt kengyeleket kampós végekkel a tetején (lásd 6.1a ábra) alkalmaztak nyírási vasalásként; ezeket mindig s_t = 113 mm osztásközzel helyezték el. Az egyetlen paraméter, amely a TA9, TA10, TA11 és TA12 próbatestek között változott, a kengyelek átmérője (Ø_t) volt, ami különböző geometriai vasalási arányokhoz (ρ_t,geo) vezetett (lásd 6.2. táblázat).

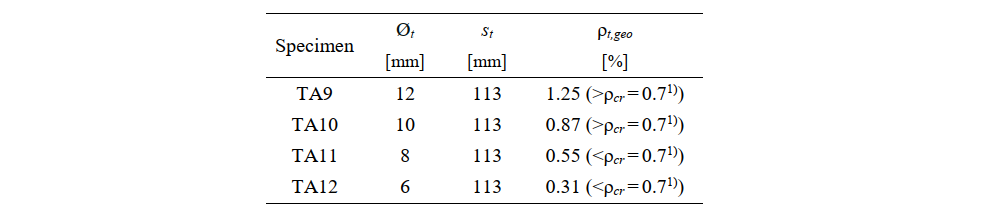

                                                    6.2. táblázat. Az elemzett próbatestek releváns paraméterei.

                                                          1) ρ_cr kiszámítva az Eq. f ρ képlettel, f_ct = 1,9 MPa figyelembevételével

\[ρ_{\text{cr}} = \frac{f_{\text{ct}}}{f_{\text{y}} - (n-1)f_{\text{ct}}}\]

ahol:

• \(f_y\) - vasalás folyáshatára
• \(f_{ct}\) - beton húzószilárdsága
• \(n = \frac{E_s}{E_c}\) - rugalmassági modulusok aránya

Anyagtulajdonságok

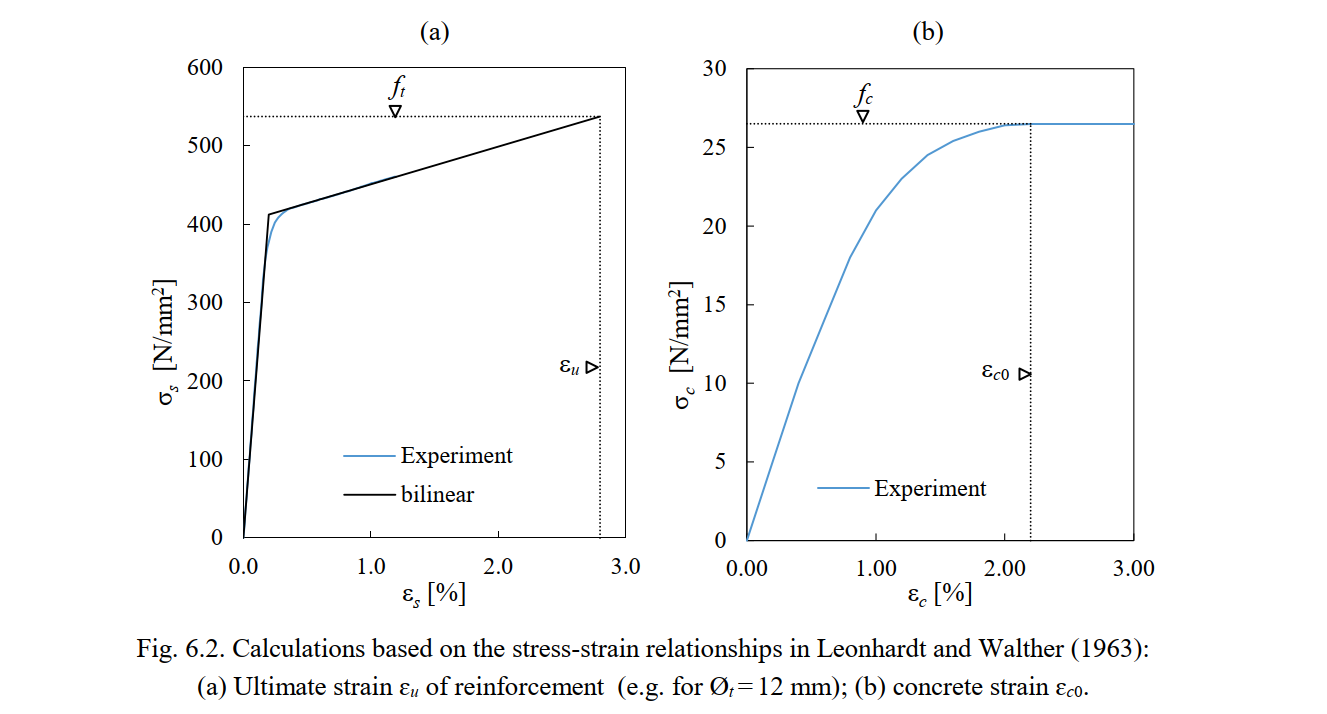

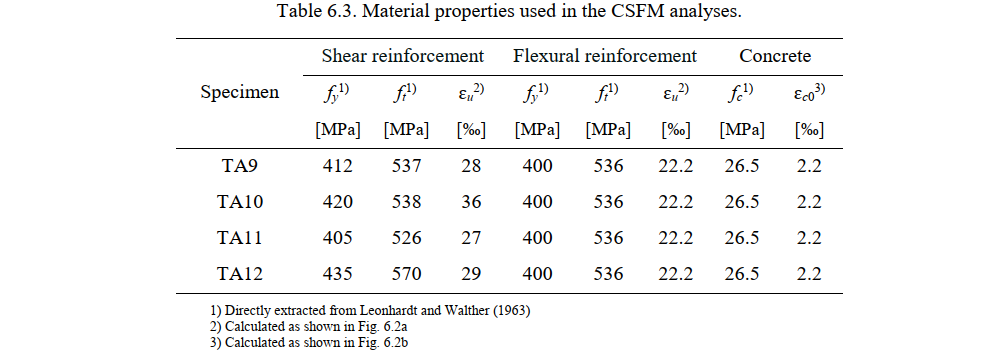

A CSFM elemzésben használt beton és vasalás anyagtulajdonságait a 6.3. táblázat foglalja össze. A vasalás rugalmassági modulusa (E_s), folyásfeszültsége (f_y) és törési feszültsége (f_t), valamint a beton nyomószilárdsága (f_c) közvetlenül a kísérleti jelentésből (Leonhardt és Walther 1963) kerültek kinyerésre. Ez a jelentés csak a betonacél rudak kísérleti feszültség-alakváltozás összefüggéseit adja meg 12 ‰ alakváltozásig. A szabad vasalás határalakváltozása (ε_u) a ismert kísérleti értékek (f_y, f_t és hiányos feszültség-alakváltozás összefüggések) alapján, bilineáris választ feltételezve kerül becslésre. A 6.2a ábra szemlélteti ezt a becslést a Ø_t = 12 mm esetére. Az összes alkalmazott átmérőre vonatkozó ε_u törési alakváltozás értékei a 6.3. táblázatban találhatók. A beton csúcsfeszültségnél mért nyomási alakváltozása (ɛ_c0, lásd 3.1c ábra) közvetlenül a kísérleti beton feszültség-alakváltozás összefüggésből kerül kinyerésre (lásd 6.2b ábra)

Modellezés a CSFM-mel

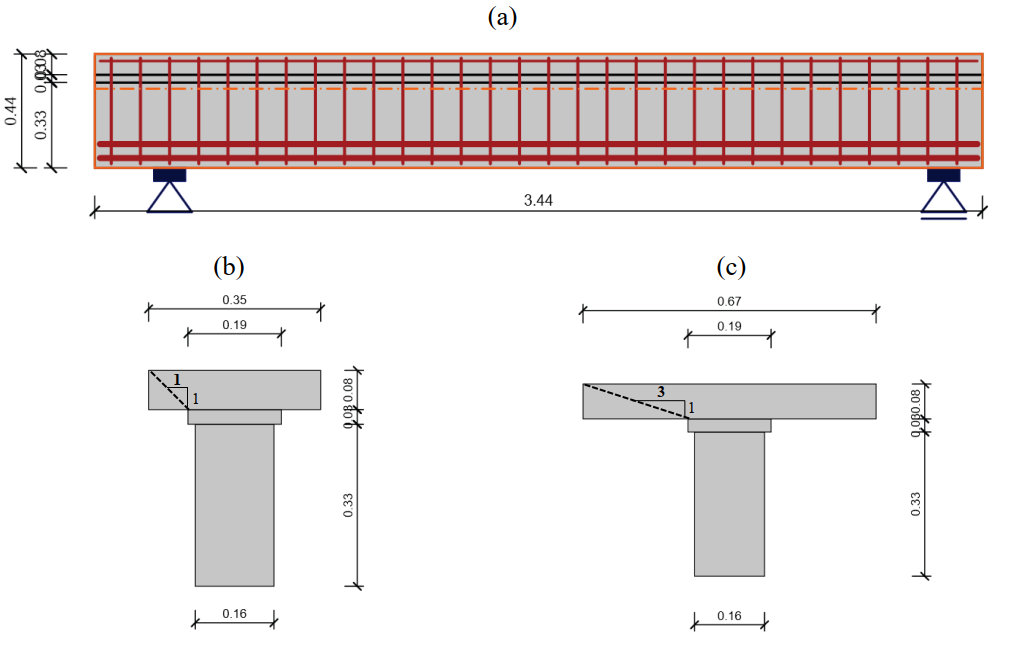

A geometriát, vasalást, támaszokat és terhelési feltételeket a CSFM-ben a kísérleti elrendezésnek megfelelően modellezték (lásd 6.3a ábra). Számos numerikus számítást végeztek a következő paraméterek különböző értékeivel:

• A lemez mélységének szorzója (MFD), amely a nyomási mező lemezbe való kiterjedéséhez figyelembe vett lejtő inverze (lásd 6.3. ábra) a nyírási késés hatásának figyelembevételéhez (lásd 3.6.3. fejezet). Az MFD együtthatót 1,0-ra (alapértelmezett érték az IDEA StatiCa Detail-ban) és 3,0-ra (kissé meghaladja a fib Model Code 2010 ajánlását erre a konkrét konfigurációra) állították be. Ezek a beállítások határozzák meg a hatékony lemezszélességet (b_eff), amelyek rendre b_eff = 350 mm és b_eff = 670 mm értékeket adnak (6.3b-c ábra).
• A kengyelekben esetlegesen nem stabilizált repedések figyelembevétele vagy mellőzése. Ha figyelembe veszik (alapértelmezés szerint), a Pull-Out Model (POM) határozza meg a húzási merevítő hatást a (ρ_cr) (Eq. (3.5)) alatti geometriai vasalási arányú kengyelekben, míg a Tension Chord Model (TCM) kerül alkalmazásra a többi rúdnál és a (ρ_cr) feletti kengyeleknél. Ha deaktiválják, a modellek minden esetben a TCM segítségével veszik figyelembe a húzási merevítő hatást.
• A hálóméret, amely 5 (az IDEA StatiCa Detail alapértelmezett értéke erre a konkrét példára), 10 vagy 15 végeselem volt a gerenda mélysége mentén. Az alapértelmezett háló ebben a geometriában nagyon durva (azaz a tervezőknek kerülniük kell a négy végeselemnél kevesebb alkalmazását egy keresztmetszetben); ezért ebben a tanulmányban csak az alapértelmezettnél finomabb hálókat elemeznek.
• A repedéstávolság együtthatót (λ) változtatták a minimális (λ = 0,5), átlagos (λ = 0,67, alapértelmezett érték) és maximális repedéstávolság (λ = 1,0) figyelembevételéhez. Ez a paraméter befolyásolja a stabilizált repedési mintázatú betonacél rudak húzási merevítő hatásának viselkedését (lásd 3.3.4. fejezet)

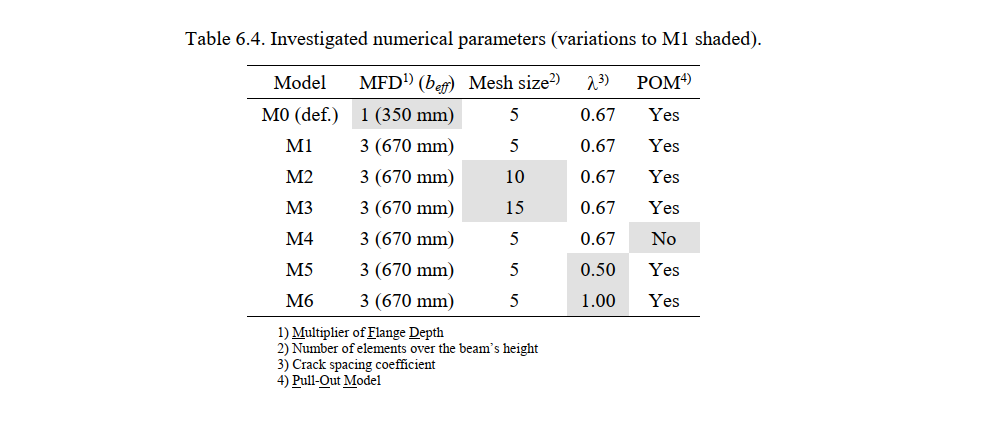

A 6.4. táblázat az egyes numerikus számításokban (M0-tól M6-ig terjedő modellek) használt paramétereket mutatja. Az M0 a CSFM alapértelmezett beállításaival rendelkező modellnek felel meg. Ahogyan azt a 6.2.4. fejezetben tárgyalják, a lemez mélységének szorzójának alapértelmezett értéke ebben az esetben túlságosan konzervatív volt, és túlzottan lágy választ eredményezett. Ezért az alapértelmezett értéket (MFD = 1; b_eff = 350 mm) csak az M0-ban alkalmazták. A többi modellben az MFD értékét 3-ra állították (b_eff = 670 mm).

Összehasonlítás a kísérleti eredményekkel

Ez a fejezet összehasonlítást nyújt a kísérleti eredmények és a CSFM által megadott határterhelések és tönkremeneteli módok között. A CSFM használatának a használhatósági viselkedésre vonatkozó ellenőrzése érdekében a numerikus elemzések által előrejelzett terhelés-alakváltozás válasz és repedési mintázatok összehasonlításra kerülnek a kísérleti eredményekkel. Továbbá a mért és számított repedésszélességeket összehasonlítják a TA9 és TA12 próbatestekre, amelyek rendre hajlítási és nyírási tönkremenetelt mutattak.

Tönkremeneteli módok és határterhelések

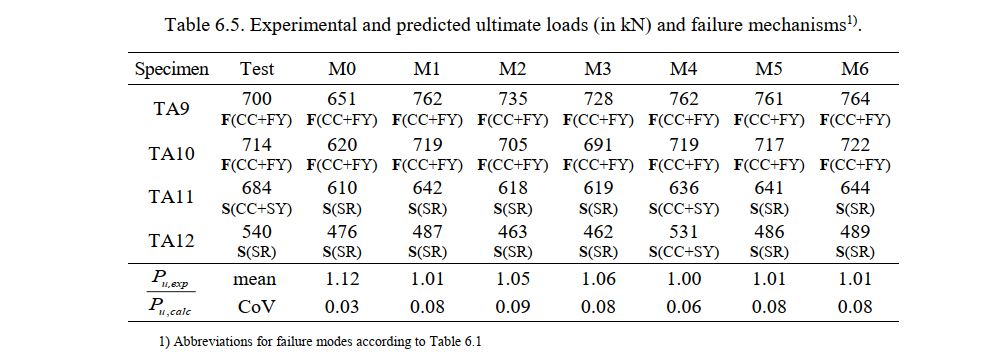

A 6.5. táblázat összefoglalja a kísérletekben mért határterheléseket (P_u,exp), a CSFM által előrejelzett határterheléseket (P_u,calc), valamint a megfelelő tönkremeneteli módokat. P a teljes alkalmazott erőt jelöli. Ez a táblázat tartalmazza az egyes numerikus modellek esetén a mért és számított határterhelések arányainak átlagát és variációs együtthatóját (CoV) is. Az egynél nagyobb arányok a határterhelés konzervatív becslésére utalnak. Ahogyan a 6.5. táblázatban látható, az összes CSFM elemzés alapvető tönkremeneteli módjai megegyeznek a kísérleti eredményekkel, azonban a TA11 próbatestnél egyes esetekben, a TA12-nél pedig egy esetben eltérések figyelhetők meg a tönkremeneteli altípusokban. Az alapértelmezett modell (M0) által adott határterhelés-előrejelzések nagyon kielégítőek, enyhén konzervatív eredményeket adnak (átlagosan 12%-kal) nagyon kis szórással az elemzett gerendák között.

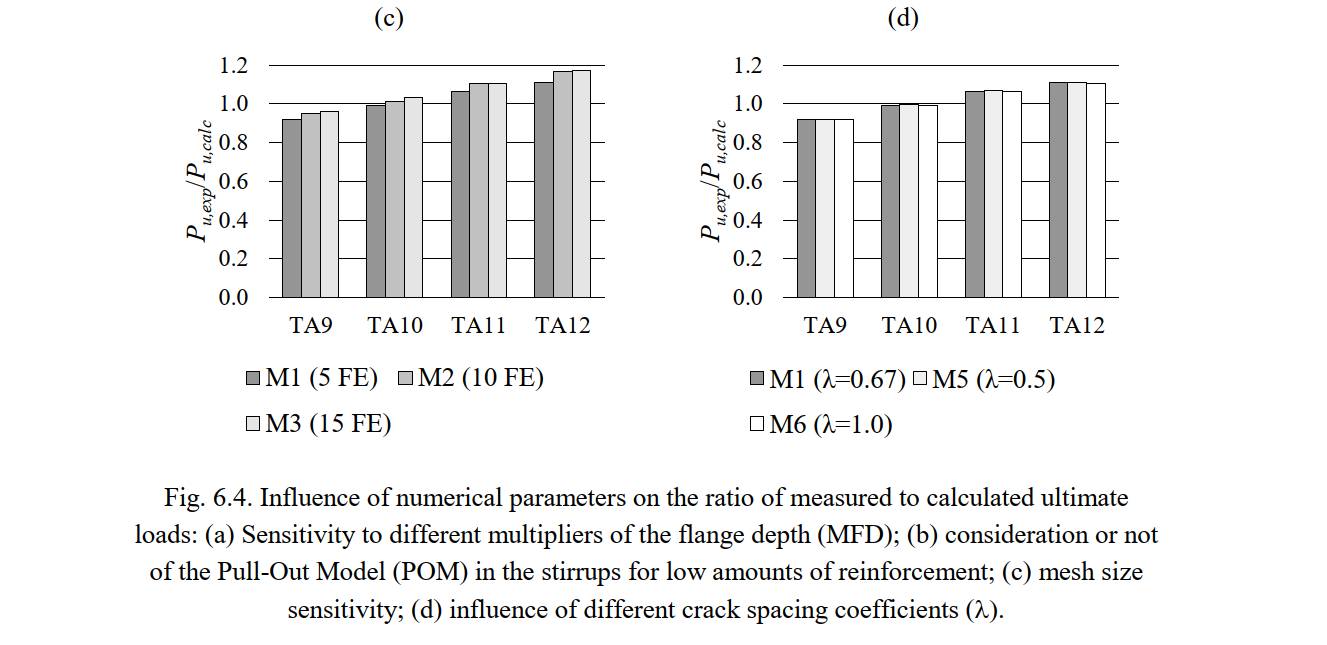

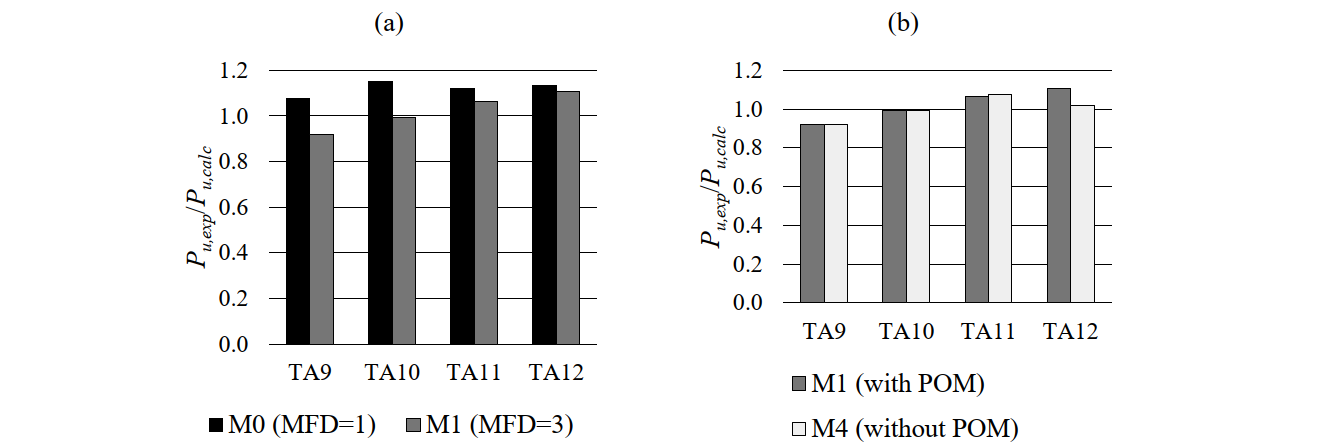

A CSFM elemzések közötti különbségek könnyen elemezhetők a 6.4. ábrán, ahol a kísérleti és számított határterhelések arányai (P_u,exp/P_u,calc) láthatók. A hatékony lemezszélesség növelése az M0 modell alapértelmezett értékéről (MFD = 1; b_eff = 350 mm) az M1 modellben a fib (International Federation for Structural Concrete 2013) által meghatározott értékre (MFD = 3; b_eff = 670 mm) a határterhelések növekedéséhez vezetett (6.4a ábra). A lemezszélesség hatása nagyon kicsi volt azoknál a kísérleteknél, ahol nyírási tönkremenetel következett be (TA11 és TA12), de jelentős (akár 14%) volt hajlítási tönkremenetel esetén (TA9 és TA10). A megnövelt hatékony lemezszélesség figyelembevétele (M1 modell) átlagosan jobb eredményekhez vezetett, mint az alapértelmezett modell, de nagyobb szórás árán. Ezért az M1 modell kerül alkalmazásra a 6.4. ábrán referenciamodellként a következő összehasonlító elemzésekhez.

A kengyelekben esetlegesen nem stabilizált repedések figyelembevételének vagy mellőzésének eredményei a 6.4b. ábrán láthatók. Ez a paraméter csak a TA11 és TA12 próbatestek eredményeit befolyásolta (a TA9 és TA10 nagy mennyiségű kengyelt tartalmaz – ρ_t,geo > ρ_cr, lásd 6.2. táblázat – ezért a húzási merevítő hatást a Tension Chord Model (TCM) segítségével vették figyelembe ettől a beállítástól függetlenül). Az M1 numerikus modellben a TA11 és TA12 húzási merevítő hatását a Pull Out Model (POM) segítségével modellezték, míg az M4-ben a TCM-et alkalmazták. A POM vagy a TCM alkalmazása ebben az esetben kis hatással volt a szilárdsági előrejelzésekre (TA12 esetén legfeljebb 10%), mivel a kengyelek mennyisége minden esetben meglehetősen nagy. A POM figyelembevétele relevánsabb kisebb kengyelmennyiséggel rendelkező szerkezeti elemek modellezésekor, ahogyan azt a 6.4. fejezetben tárgyalják. A hálóméret és a repedéstávolság paramétereinek hatása a határterhelésre ebben az esetben nagyon kicsi volt (a különbségek 5% alatt vannak, lásd 6.4c-d ábra).

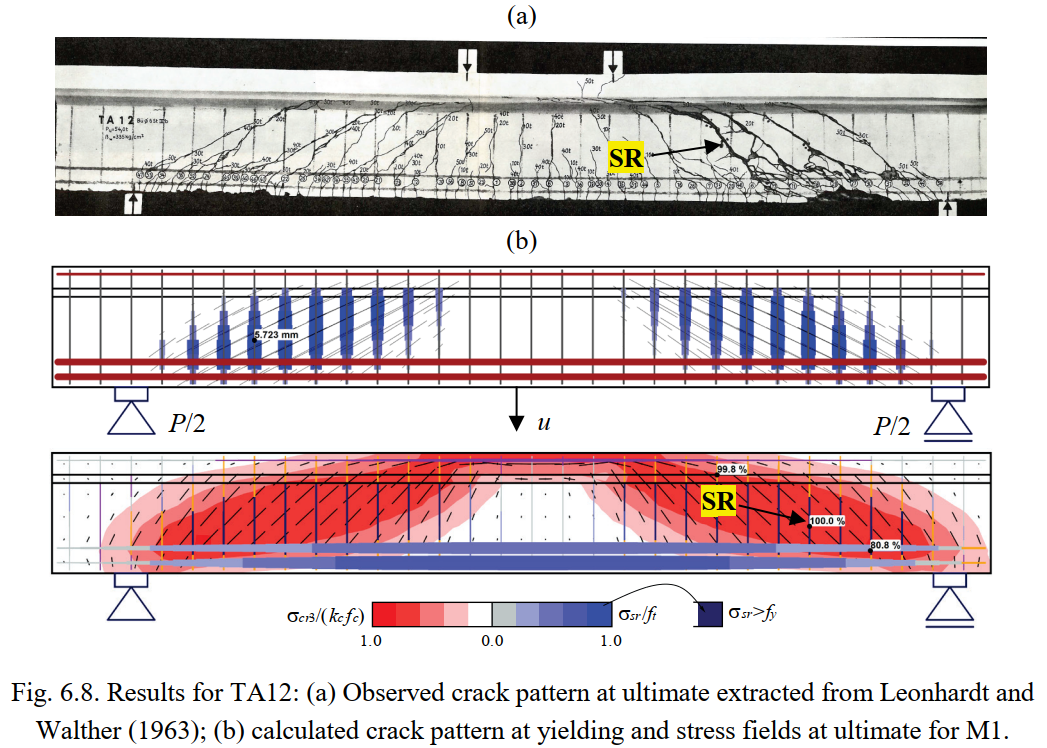

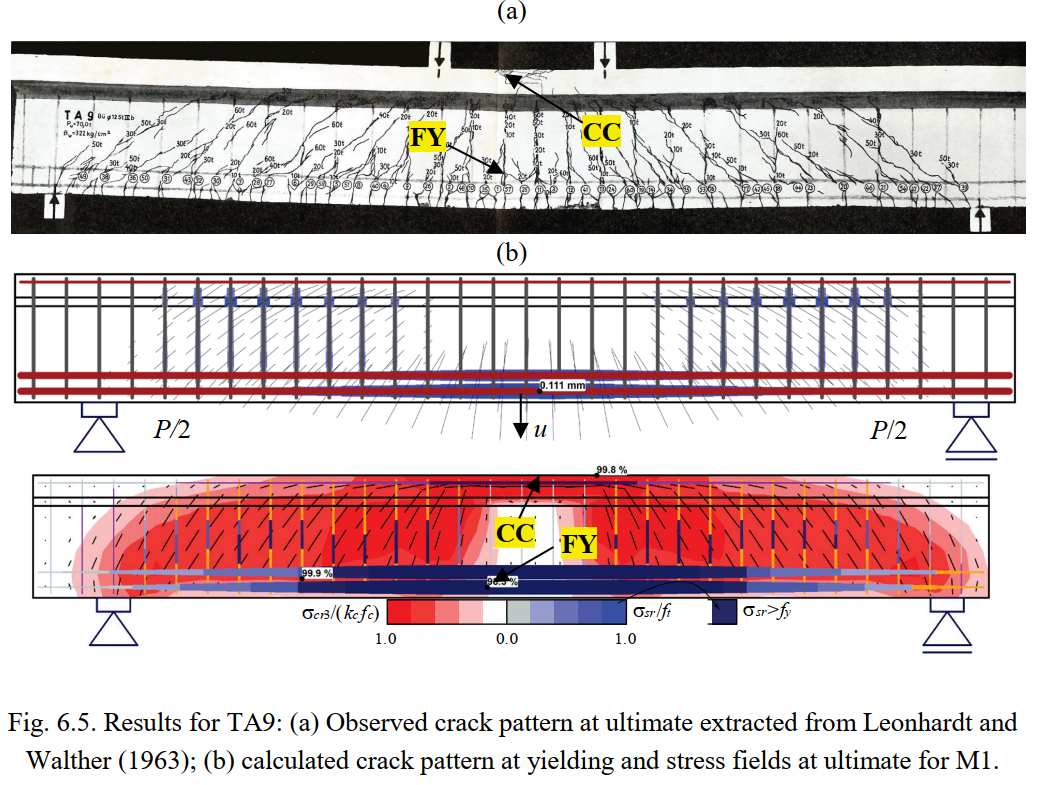

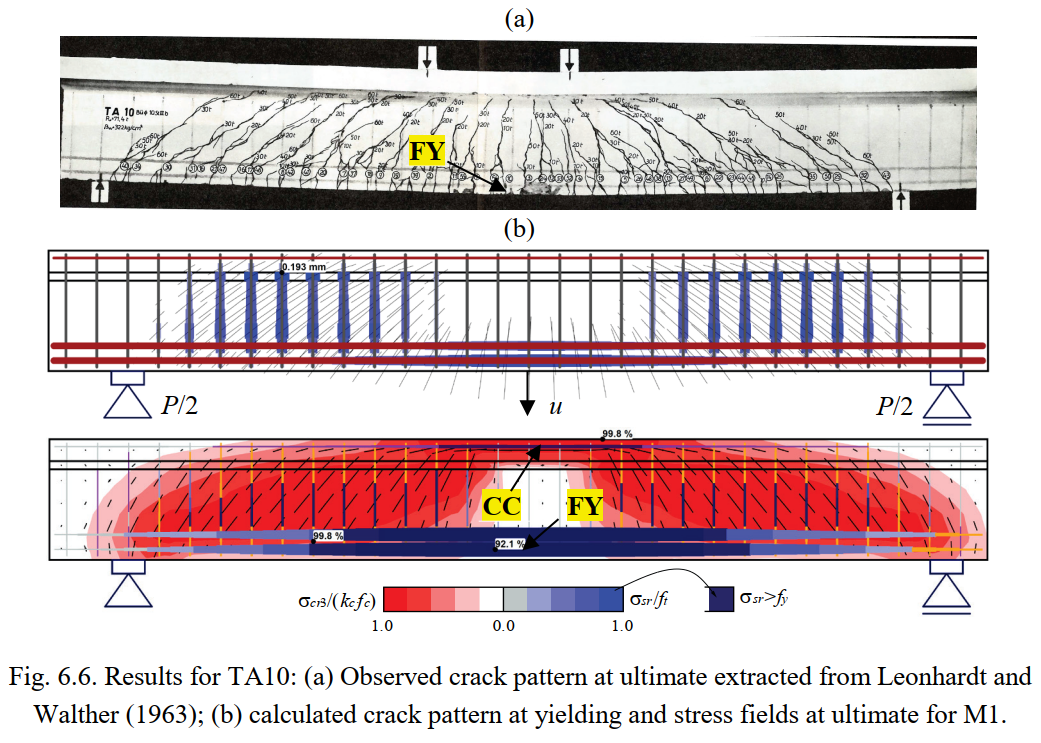

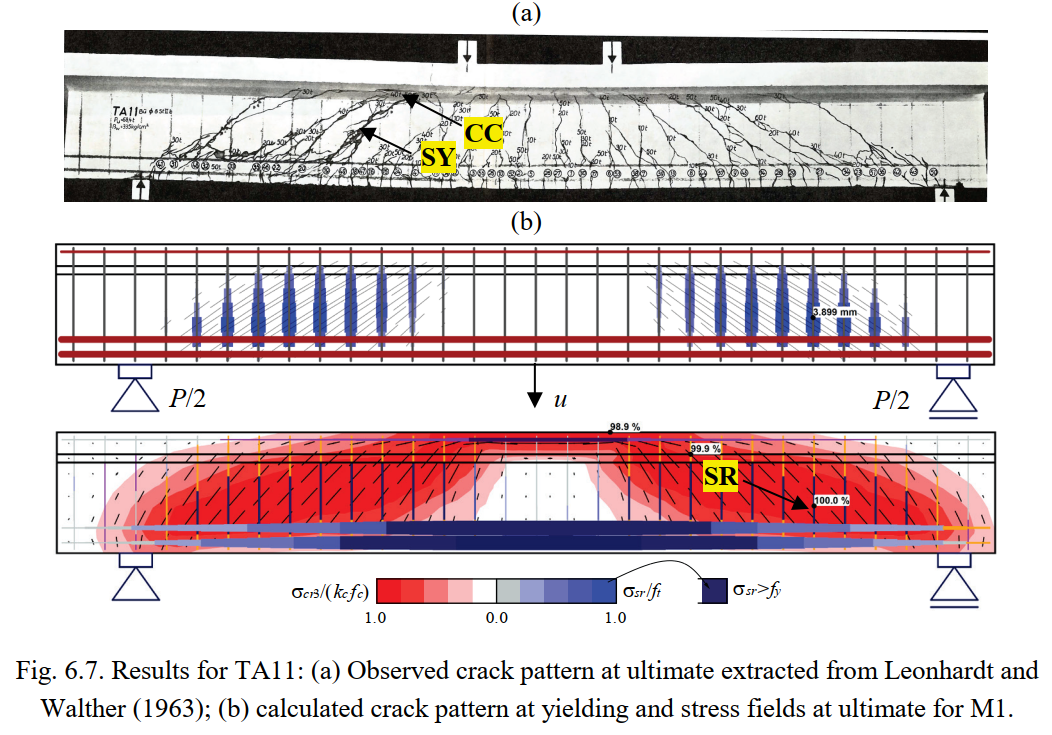

A 6.5-től 6.8-ig terjedő ábrák a kapott feszültségi mezőket és a tönkremeneteli módok azonosítását mutatják. A 6.5a-tól 6.8a-ig terjedő ábrákon a megfigyelt tönkremeneteli módok a vizsgált próbatestek fényképein vannak jelölve (a TA10 esetén a hajlításban bekövetkező betonzúzódás nincs jelölve, mivel az nem látható egyértelműen a fényképen). Az M1 numerikus modell által előrejelzett tönkremeneteli módok a 6.5c-től 6.8c-ig terjedő ábrákon vannak kiemelve, amelyek a határállapotbeli feszültségi mezőket mutatják, beleértve a főnyomási feszültségeket (σ_cr3) és az acél feszültségeket (σ_sr) a repedéseknél. Az M1 az alapértelmezett paramétereknek felel meg, kivéve a hatékony lemezszélességet, amely a fib Model Code 2010-en alapul (International Federation for Structural Concrete 2013). Az előrejelzett tönkremeneteli módok jól egyeznek a kísérleti megfigyelésekkel, beleértve azok helyzetét is. A TA11 gerenda modellje kissé konzervatív, mivel a kengyelek tönkremenetelét jósolja, míg a kísérletekben csak azok folyása kerül jelentésre. A repedt régiók kiszámítása és a repedésszélességek nagyságai (a vonalak hosszával ábrázolva) a folyás kezdetén a 6.5b-től 6.8b-ig terjedő ábrákon vannak ábrázolva. Az M1 numerikus paramétereit ebben az esetben is alkalmazzák. Az előrejelzett repedt régiók és repedési irányok jól egyeznek a tönkremenetelnél tapasztalt kísérleti megfigyelésekkel a 6.5a, 6.6a, 6.7 és 6.8a ábrákon.

Terhelés-alakváltozás válasz

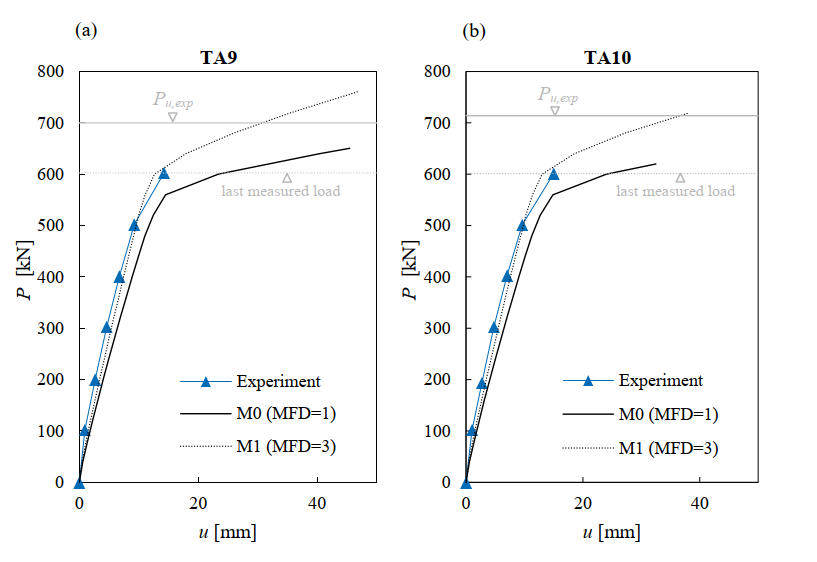

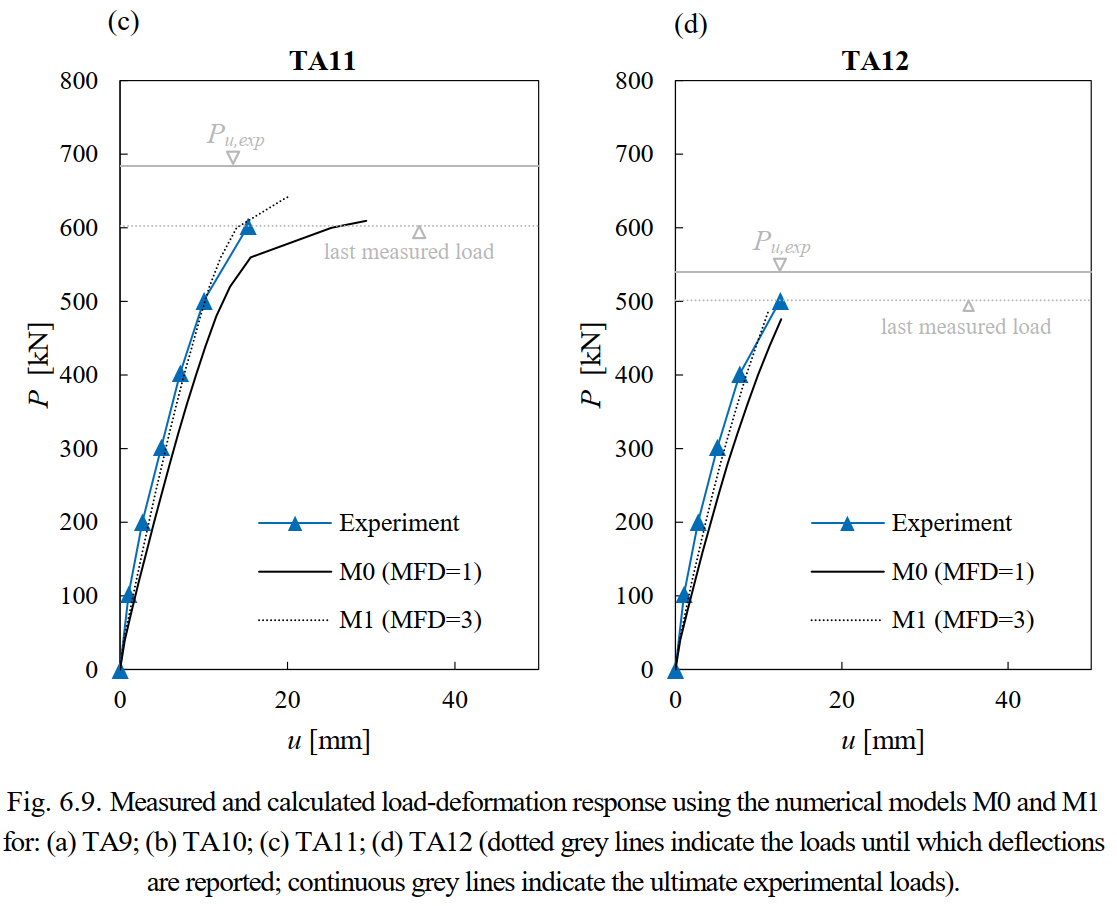

A 6.9. ábra a mért terhelés-alakváltozás választ, valamint az alapértelmezett numerikus paraméterekkel számított választ (M0 modell MFD = 1 és b_eff = 350 mm értékekkel) és a fib Model Code 2010 szerinti megnövelt lemezszélességgel számított választ (M1 modell MFD = 3 és b_eff= 670 mm értékekkel) mutatja. A többi elemzett modell (M2-től M6-ig) által előrejelzett terhelés-alakváltozás válaszok nagyon hasonlóak az M1 modell eredményeihez, ezért itt nem kerülnek bemutatásra. A P terhelés értéke a teljes alkalmazott erőnek felel meg, az u pedig a középső keresztmetszetben mért lehajlásnak (lásd pl. 6.5b ábra). Leonhardt és Walther (1963) nem közöltek teljes terhelés-alakváltozás válaszokat. Ezért a grafikonok két szürke vízszintes vonalat tartalmaznak: (i) egy szaggatott vonal, amely azt a maximális terhelést jelzi, amelyhez lehajlásokat közöltek, és (ii) egy folytonos vonal, amely a kísérleti határterhelést jelzi.

Jó egyezést találtak a számított terhelés-alakváltozás válasz és a kísérleti eredmények között az összes kísérletben a rendelkezésre álló mérési adatok tartományán belül. Míg az alapértelmezett paraméterekkel végzett számítás (M0) kissé túl lágy, a megnövelt lemezszélesség alkalmazása (M1) kiváló egyezést biztosít. A terhelés-alakváltozás válasz előrejelzéseinek összehasonlítása azt mutatja, hogy reálisan megragadhatók a nagyon különböző alakváltozási kapacitások, amelyeket a kísérletekben a nyírási vasalás mennyiségétől függően kaptak.

Repedésszélességek használhatósági terhelésnél

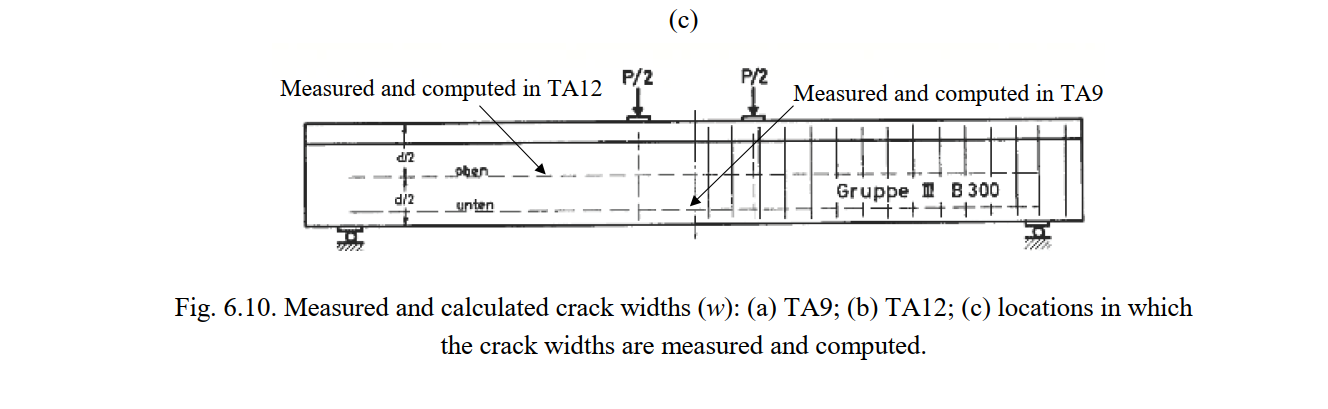

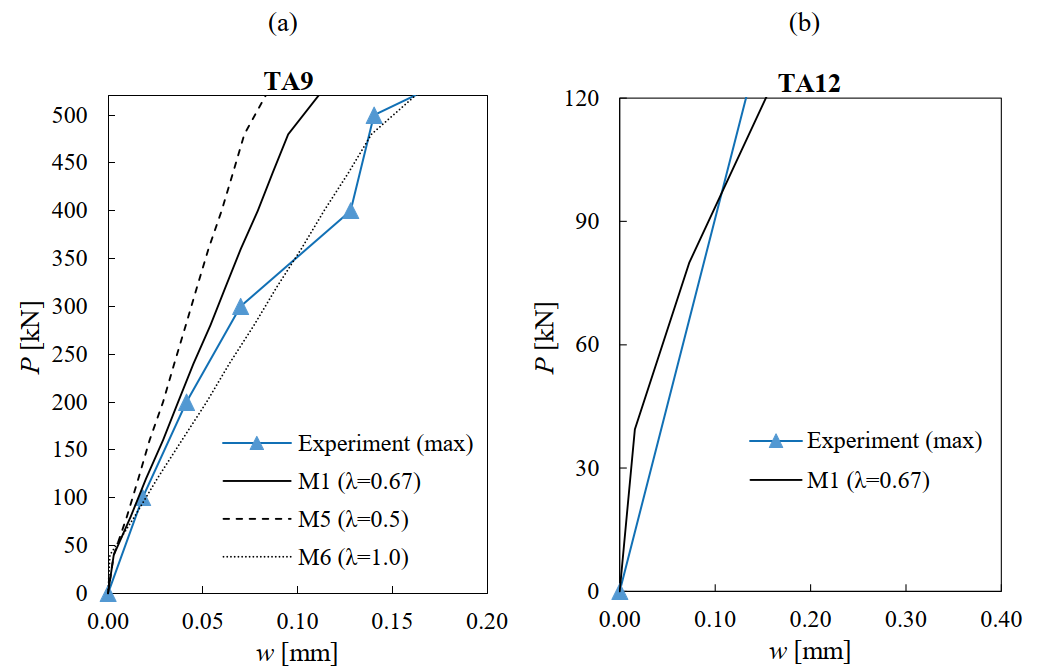

A 6.10a-b ábra összehasonlítja a CSFM által előrejelzett repedésszélességeket (w) a Leonhardt és Walther (1963) által közölt maximális értékekkel. Ebben az összehasonlításban két különböző tönkremeneteli módú kísérletet vizsgálnak: a TA9 kísérletet (hajlítási tönkremenetel) és a TA12 kísérletet (nyírási tönkremenetel). A repedésszélességeket a TA9 esetén a hajlítási vasalásnál, a TA12 esetén a gerinc közepén mérték (lásd 6.10c ábra). Ahogyan azt a 3.5.4. fejezetben kifejtik, a repedésszélességek kiszámítására használt modellekcsak akkor érvényesek, ha a vasalás rugalmas marad. Ezért a 6.10. ábrán a repedésszélesség eredmények csak a folyási terhelésig kerülnek megadásra. Megjegyzendő, hogy a TA12 próbatest első repedésszélesség-mérése a folyás után történt. Ezért a 6.10b ábra nem mutat mérési pontot, csak az első mérésig terjedő lineáris interpolációt. Az előrejelzéseket az M1, M5 és M6 numerikus modellek segítségével végezték, amelyek csak a repedésszélesség-számításhoz használt repedéstávolság együtthatókban különböznek: λ = 0,67 (átlagos), λ = 0,5 (minimális) és λ = 1,0 (maximális).
