Egy nyomott szerkezeti elem tervezése összetett feladat lehet, amely számos tényező és paraméter figyelembevételét igényli. Különösen a tökéletlenségek és a másodrendű hatások lehetnek jelentős befolyással a méretezési belső erőkre, amelyeket figyelembe kell venni a biztonságos és hatékony szerkezet érdekében.
Az alkalmazásban két módszer van implementálva:
- Névleges merevség
- Névleges görbület
Mindkettő az EN 1992-1-1 szabvány 5.8.7 és 5.7.8 cikkei szerint készült. A funkcionalitás eléréséhez a szerkezeti elem típusát Nyomott szerkezeti elemként kell beállítani.
Az alkalmazásban beállítható szerkezeti elemtípusokról további információért lásd a következő cikket: Keresztmetszet- és szerkezeti elemtípusok az RCS alkalmazásban.

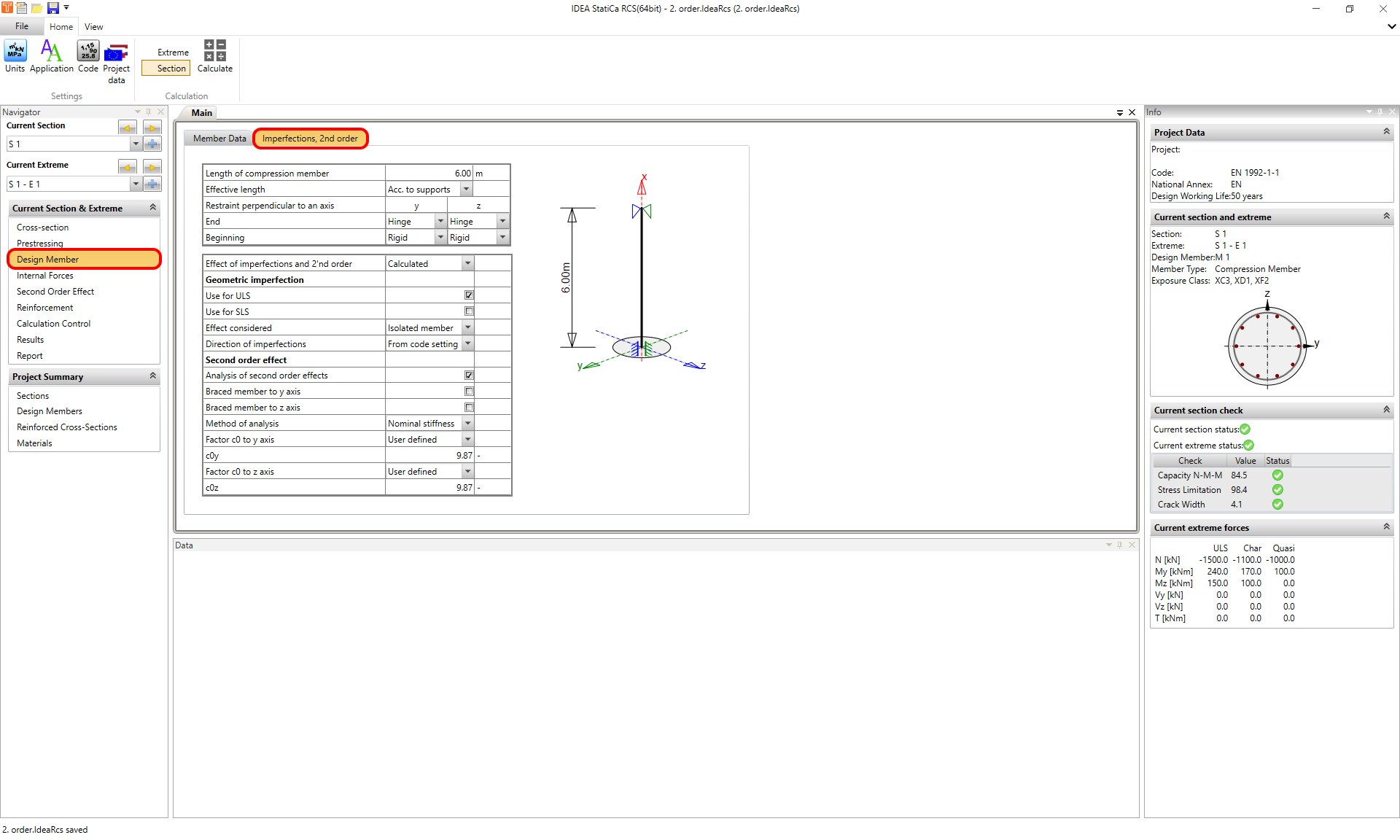

Miután a keresztmetszet létrehozásra, betöltésre és vasalásra került, lépjen a Navigátorba -> Tervezési elem, és válassza a Tökéletlenségek, 2. rendű hatások lehetőséget. Itt beállíthatja a hatékony hosszt és az összes paramétert, amelyek szükségesek a méretezési belső erők kiszámításához.

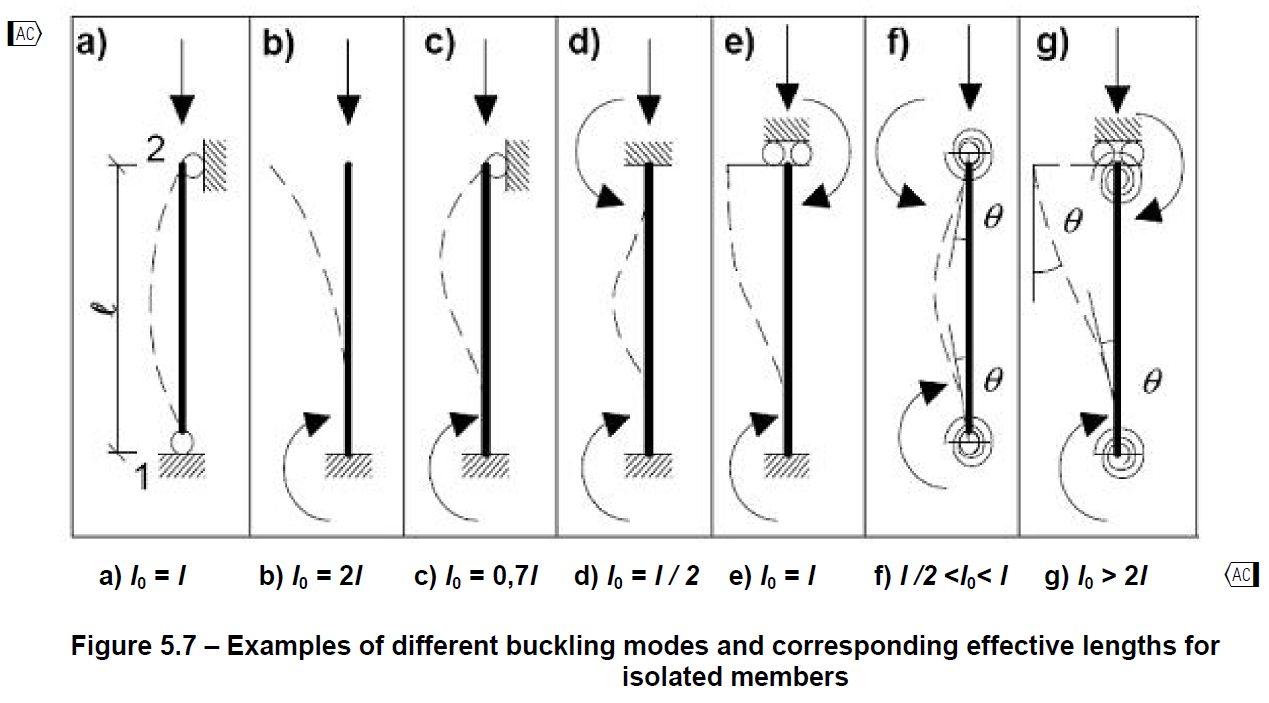

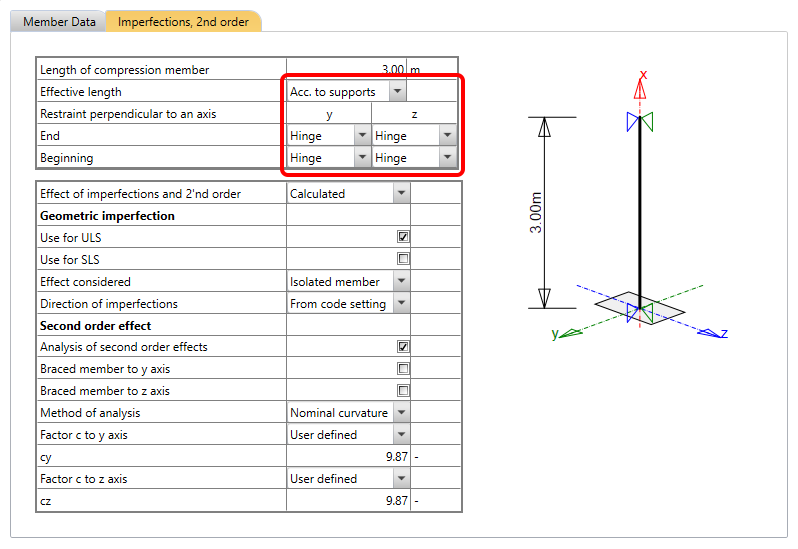

A hatékony hossz automatikusan kiszámítható az „y" tengelyre vagy a „z" tengelyre merőleges megtámasztások alapján. Ez az EN 1992-1-1 szabvány 5.7. ábrája szerint történik, ahol az l0 a Nyomott szerkezeti elem hossza az alkalmazásban.

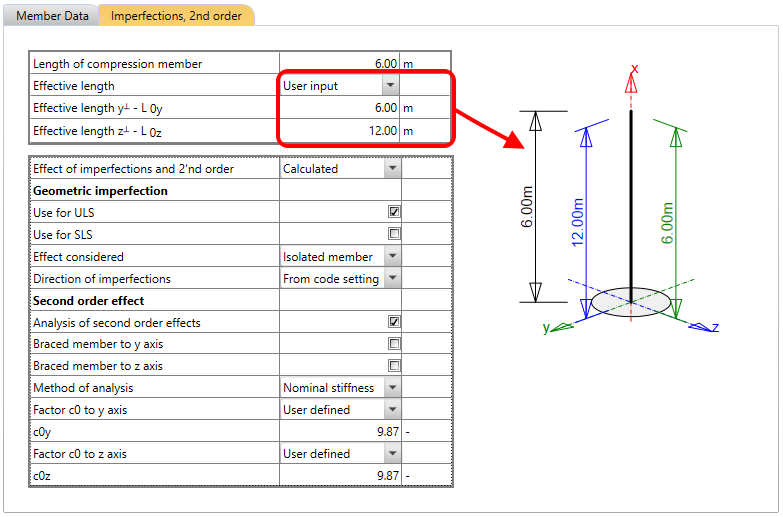

Vagy, ha a hatékony hossz már ismert, azt Felhasználói bevitelként is megadhatja.
Ha a Tökéletlenségek és 2. rendű hatások figyelembevétele lehetőséget Számítottként választja, meg kell adnia a geometriai tökéletlenség és a másodrendű hatás paramétereit a táblázatban.
Nézzük végig a beállításokat és ismerjük meg őket.
Geometriai tökéletlenség
A geometriai tökéletlenség az EN 1992-1-1 szabvány 5.2 cikke szerint kerül kiszámításra.

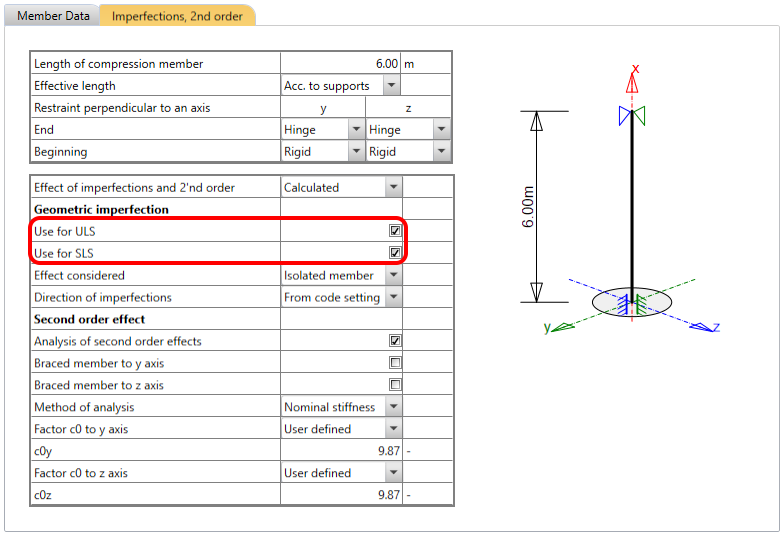

Először el kell dönteni, hogy a tökéletlenséget csak ULS vagy SLS esetén, vagy mindkét ULS és SLS esetén kívánja alkalmazni.
Megjegyzés: SLS esetén csak az ei tökéletlenség kerül alkalmazásra. A szabvány szerint SLS esetén nem szükséges alkalmazni a 2nd rendű hatás által okozott e2 excentricitást.
A megfelelő kombinációkészlet kiválasztása után be kell állítani a Figyelembe vett hatás nevű cellát. Ehhez a funkcióhoz két lehetőség áll rendelkezésre:
- Önálló szerkezeti elem
- Merevítő rendszer
A magyarázat az EN 1992-1-1 5.2(6) pontjában található.
A szabvány bekezdése szerint az Önálló szerkezeti elem paraméterei a következők:
l (hossz) = a szerkezeti elem tényleges hossza
m (függőleges elemek száma) = 1

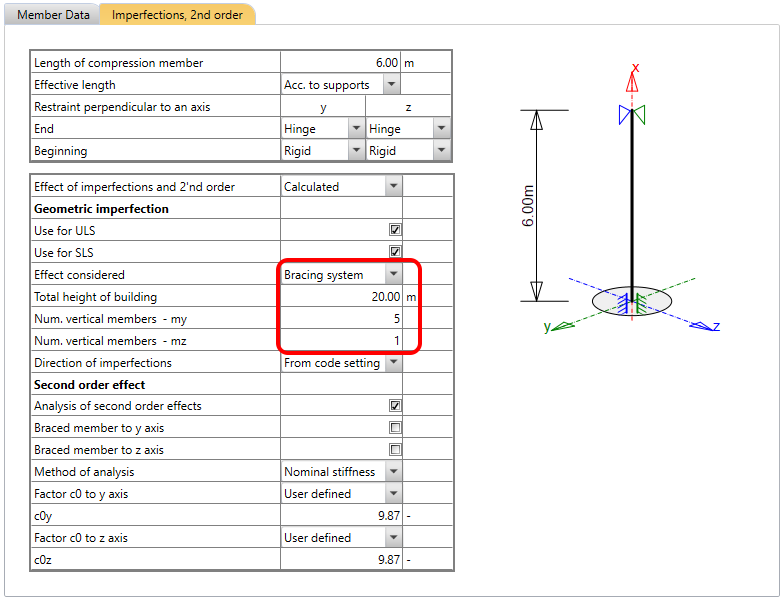

A Merevítő rendszer paraméterei:
l = az épület magassága
m = a merevítő rendszerre mindkét irányban vízszintes erőt átadó függőleges elemek száma

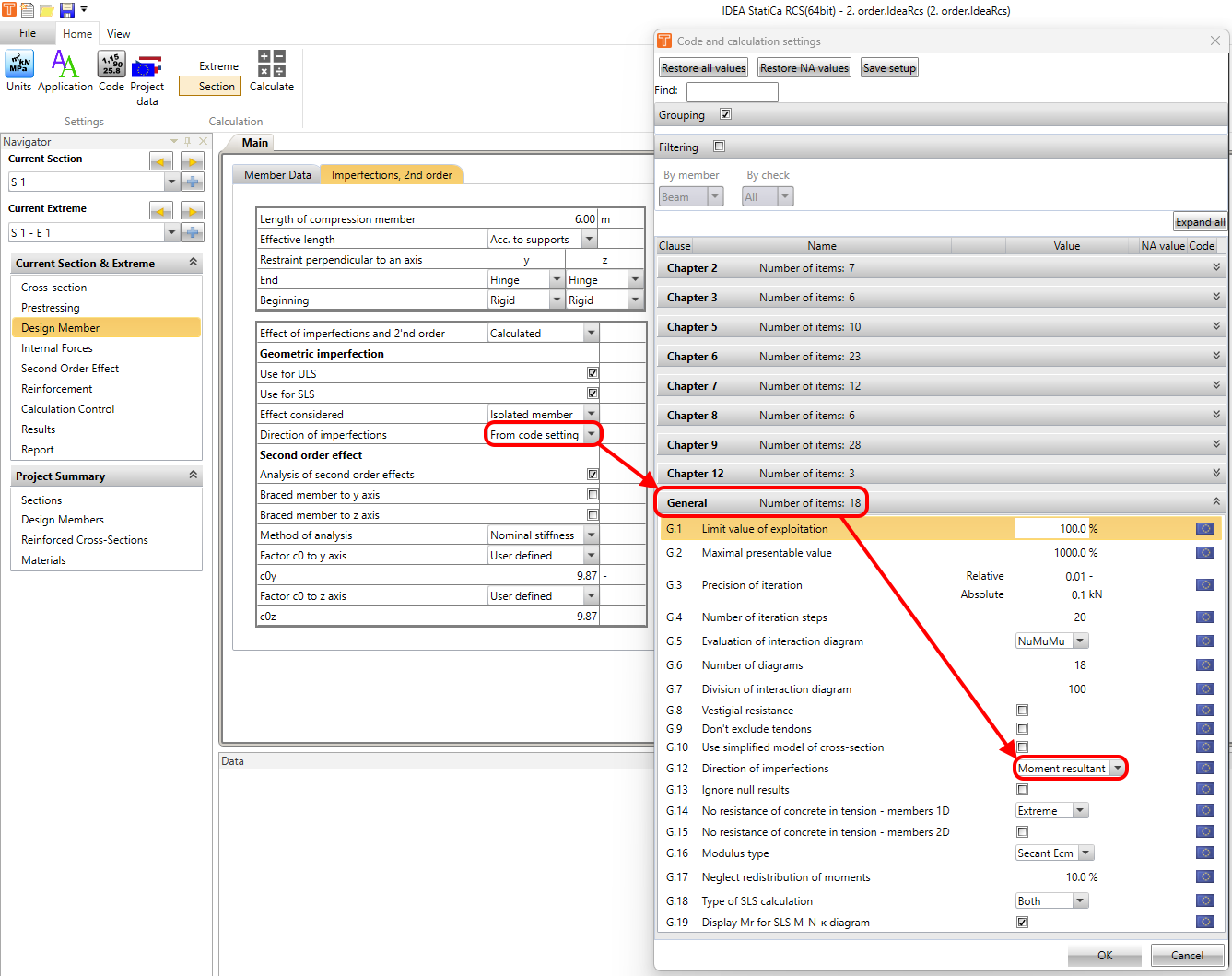

Egy másik fontos beállítás a Tökéletlenségek iránya. Három lehetőség áll rendelkezésre:
1. Szabványbeállításból
Ez azt jelenti, hogy a szabványbeállításokban megadott lehetőség kerül felhasználásra a számításhoz.
2. Eredő nyomaték
Mi,Ed,y/z = NEd * ei,y/z
ahol:
NEd a méretezési normálerő
ei,y/z a geometriai tökéletlenség
Mi,Ed,y/z a tökéletlenség által okozott hajlítónyomaték
Mi,Ed,y = M0,y + Mi,Ed,y/z * cos (α)
ahol:
M0,y az elsőrendű hajlítónyomaték a „z" tengely körül
α az alábbi ábrán látható szög
Mi,Ed,y az elsőrendű hajlítónyomaték a „z" tengely körül, a tökéletlenségek hatásával együtt
- A következő cikk elolvasásával megtudhatja, Hogyan számítható ki az eredő elsőrendű excentricitás a nyomott szerkezeti elemen
3. Nagyobb karcsúság

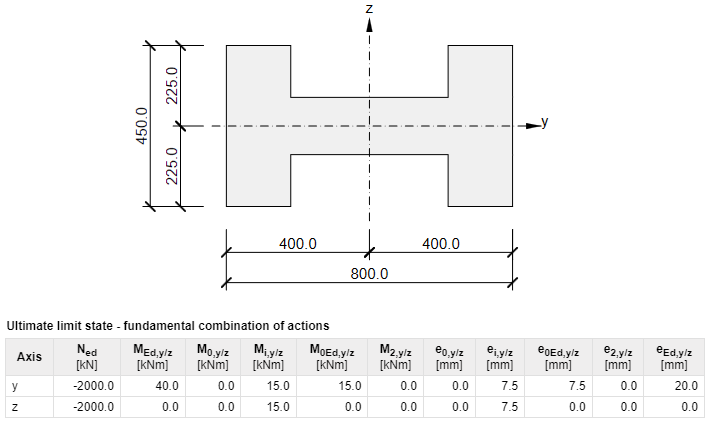

Ez a lehetőség a teljes geometriai tökéletlenséget a nagyobb karcsúság irányára alkalmazza. Például az alábbi képen látható keresztmetszet esetén csak az Mi,Ed,y kerül figyelembevételre.
Másodrendű hatás

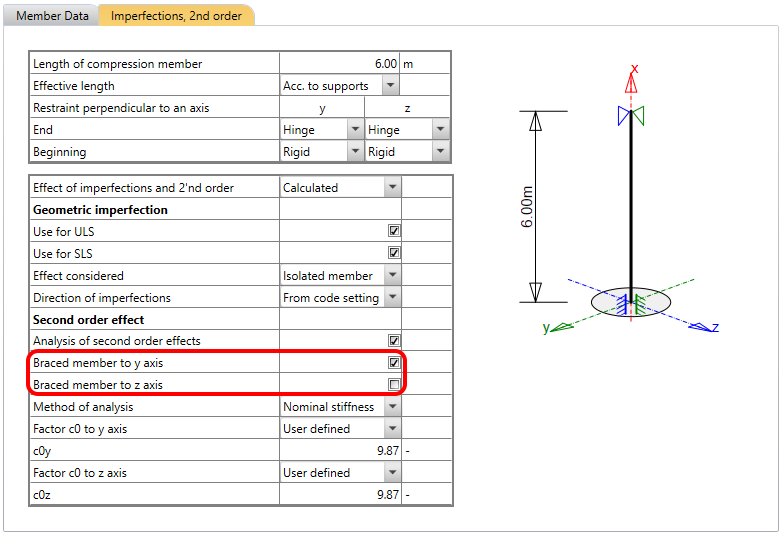

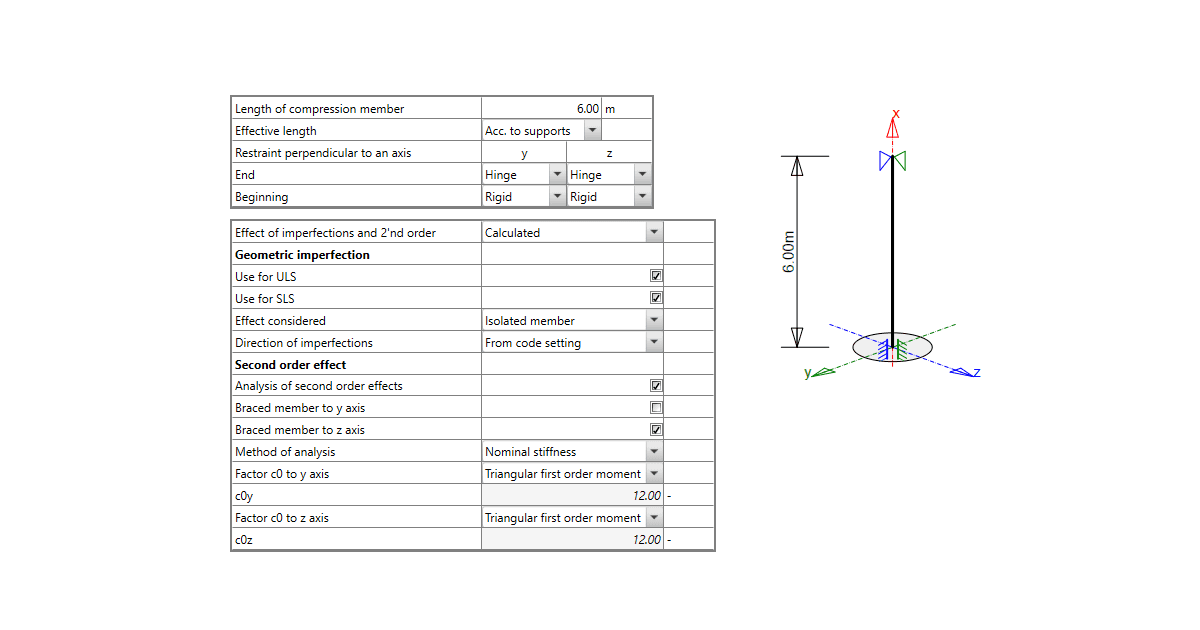

A táblázat alsó részében beállíthatja a másodrendű hatások elemzését. Mielőtt kiválasztja a számítási módszert, szükséges tudni, hogy a szerkezeti elem merevített-e vagy sem, és melyik irányban.
Ez a beállítás befolyásolja a karcsúsági kritérium számítását önálló szerkezeti elemekre az EN 1992-1-1 szabvány 5.8.3.1 (1) cikke szerint.

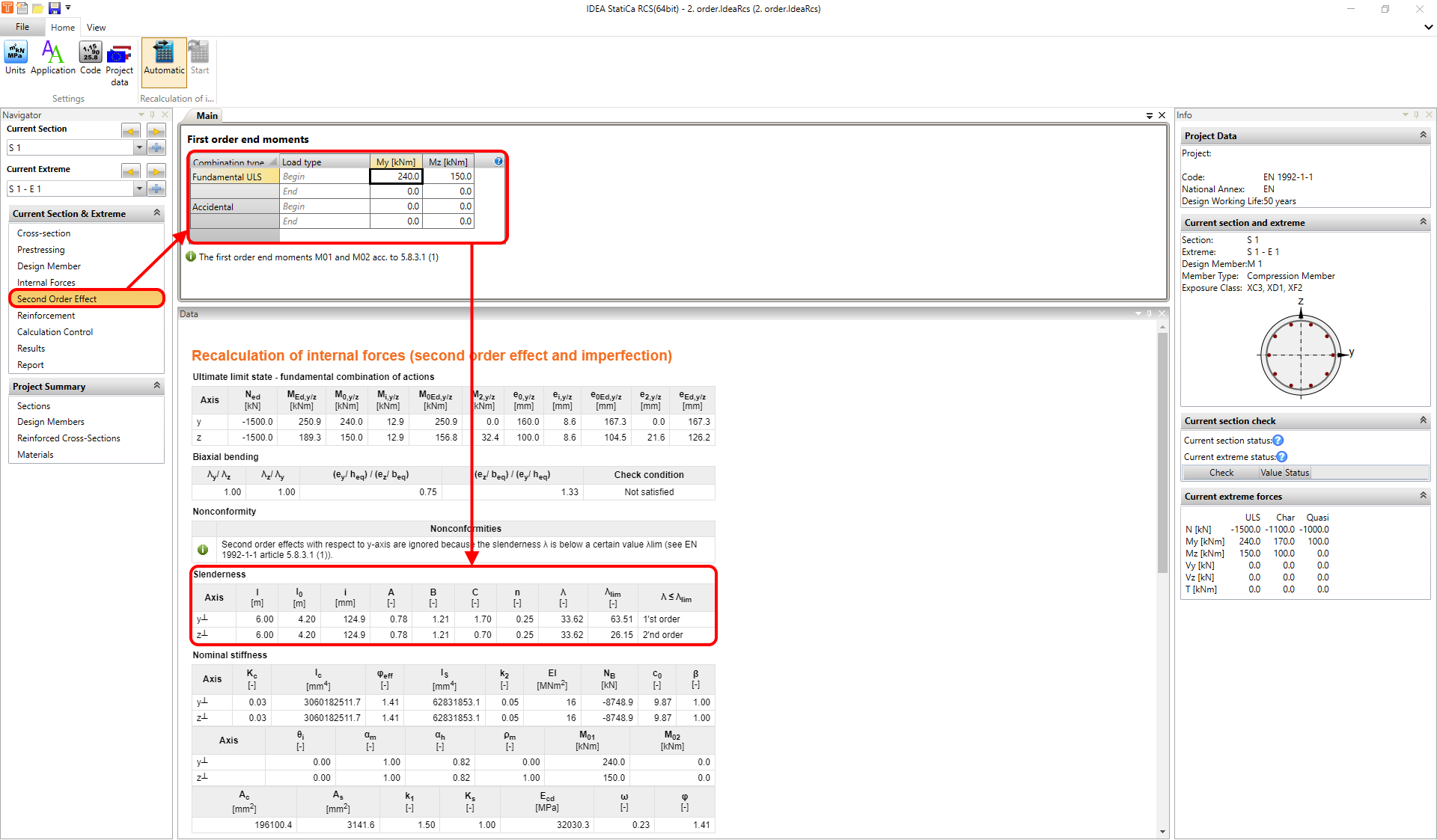

A nyomatékarány rm tényező számításához meg kell adni az elsőrendű végnyomatékokat: M01 és M02. Ez a Navigátor ->Másodrendű hatás menüpontban végezhető el.
A szoftverben két elemzési módszer van implementálva:
- Névleges merevség
- Névleges görbület
Névleges merevség

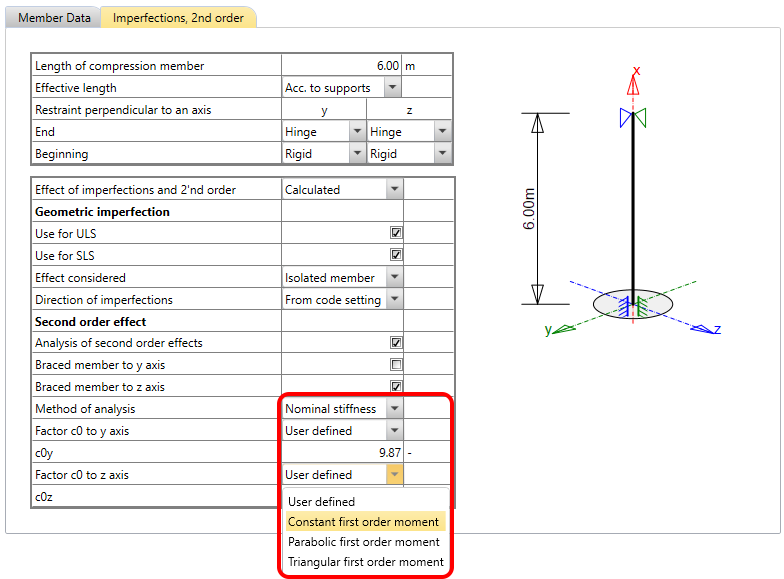

A névleges merevség módszerhez meg kell adni a c0 tényezőt. A leírás az EN 1992-1-1 szabvány 5.8.7.2 (2)(3) cikkében található.

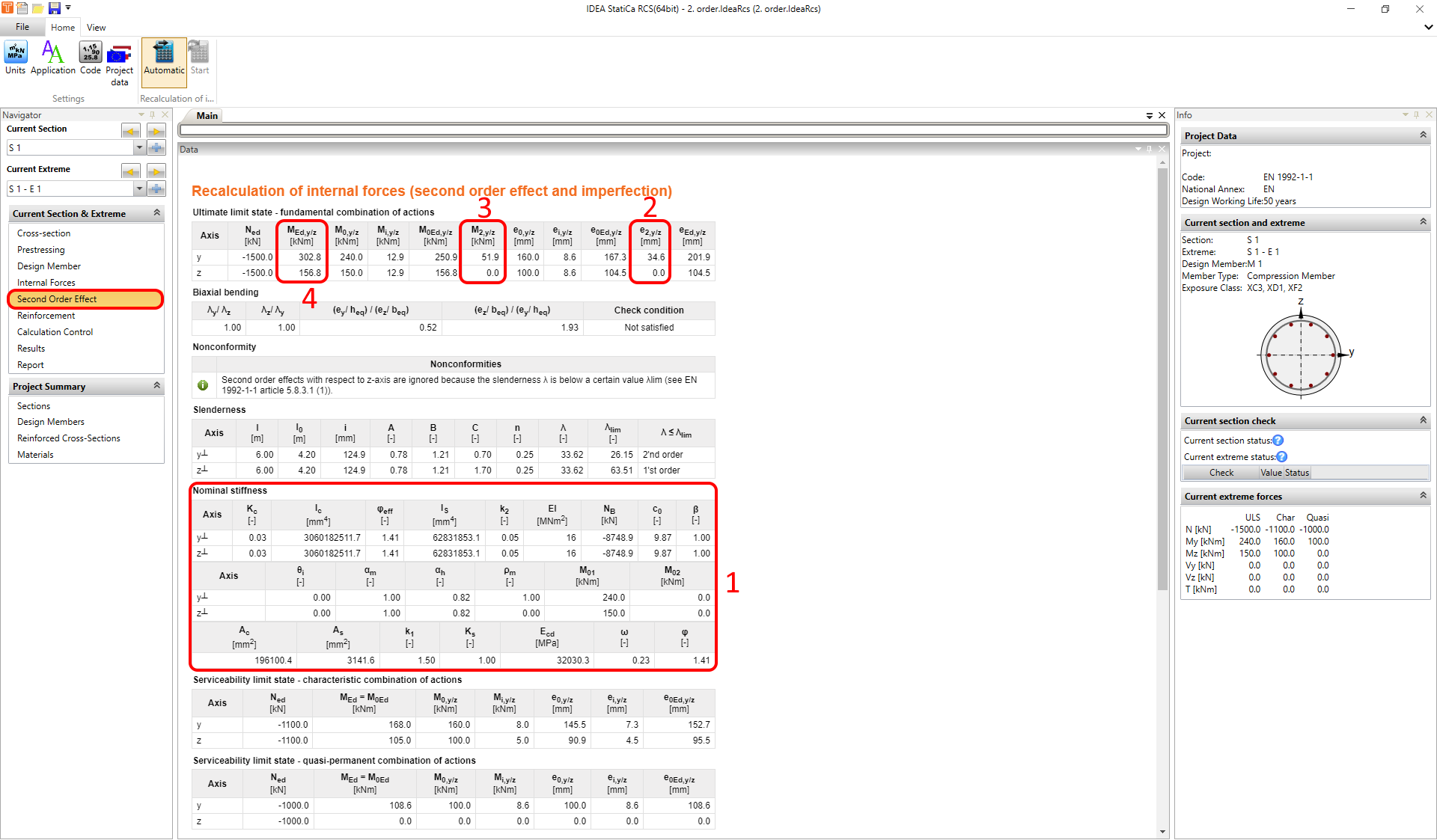

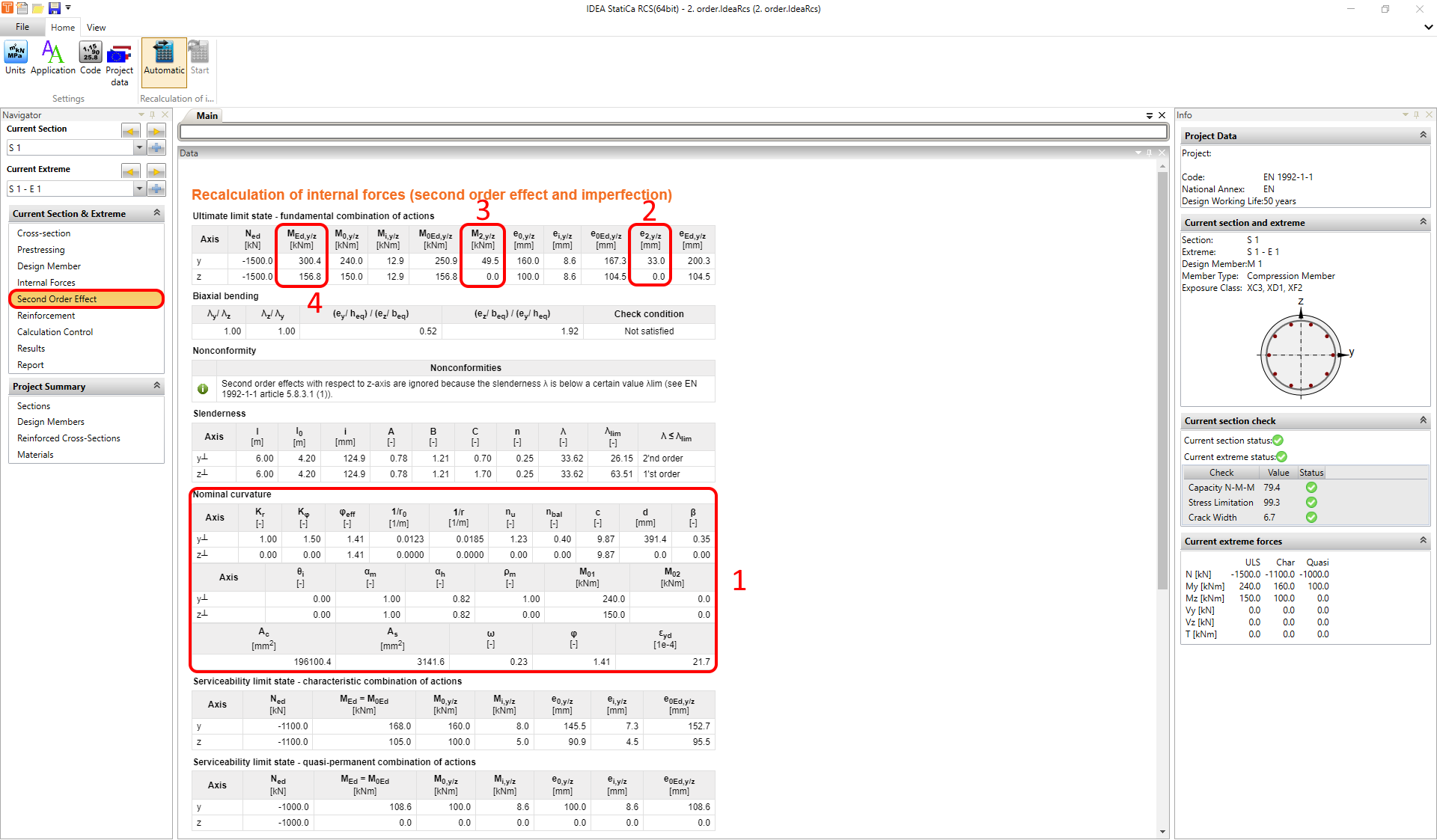

Az összes közbenső eredmény megtekinthető a Navigátor -> Másodrendű hatás menüpontban. A végeredmény a méretezési nyomaték a „y" és „z" tengely körül.
Névleges görbület

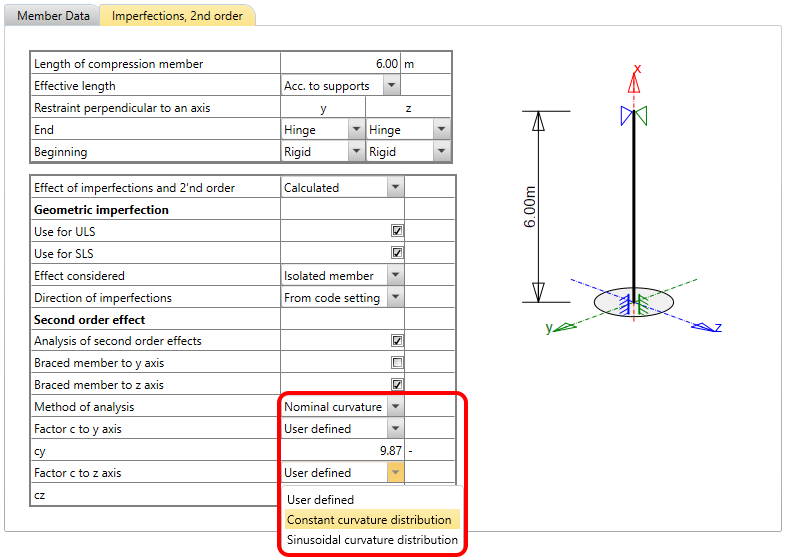

A névleges görbület módszerhez meg kell adni a c tényezőt. A leírás az EN 1992-1-1 szabvány 5.8.8.2 (3)(4) cikkében található.
Az előző módszerhez hasonlóan az összes közbenső eredmény megtekinthető a Navigátor -> Másodrendű hatás menüpontban. A végeredmény a méretezési nyomaték a „y" és „z" tengely körül.
Vegye figyelembe, hogy SLS ellenőrzések esetén az MEd = M0Ed feltételezés érvényes. Ez azt jelenti, hogy SLS esetén nem kerül figyelembevételre másodrendű hatás, azaz csak a tökéletlenségek szerepelnek.
Kétirányú hajlítás
Nem szükséges további ellenőrzés, ha a karcsúsági arányok kielégítik az alábbi képen kiemelt két feltételt.
Azaz az alkalmazás nem veszi figyelembe az M2,y/z nyomatékot, ha az ellenőrzési feltételek teljesülnek.
