Először nézzük meg pontosan, hogyan befolyásolja ez a funkció az ellenőrzéseket. Ahogy a neve is sugallja, ez az Interakció-ellenőrzés egy módosítása. Az ellenőrzésről magáról az alábbi linkeken olvashat bővebben.
A hivatkozott cikkben megtudhatja, hogy az ellenőrzés a nyírás, csavarás és hajlítás közötti kölcsönhatással foglalkozik. A korlátozott interakció-ellenőrzés funkció befolyásolja, hogyan kerül felhasználásra a nyírásból származó hosszirányú erő ΔFtd,s , amelyet hozzáadnak a csavarásból származó hosszirányú erőhöz ΔFtd,t , és kombinálják a hajlítással az Interakció-ellenőrzésben.
A következő cikkben megtudhatja, hogyan kerül alkalmazásra a nyírásból származó hosszirányú erő ΔFtd,s egy keresztmetszetre az interakció-értékelés céljából.
Röviden: a hosszirányú nyíróerő ΔFtd,s kiszámításra kerül.
\[\Delta F_{td,s} = V_{ed}(cot \theta -cot \alpha ) \]
Ezután a nyírást felvevő keresztmetszet súlypontjára kerül alkalmazásra, vagy az egész keresztmetszet súlypontjára, ha a nyírást felvevő keresztmetszet nem határozható meg. Ezután meghatározásra kerül a hosszirányú csavarási erő, és a keresztmetszet értékelése az N+My+Mz+ΔFtd,s+ΔFtd,t kombináció alapján történik az Interakció-ellenőrzésben.
Most végre rátérünk arra, mit tud ez a funkció. Ha a Korlátozott interakció-ellenőrzés jelölőnégyzet be van jelölve, a nyírásból származó hosszirányú erő bizonyos feltételek mellett nem kerül figyelembevételre az interakció-ellenőrzésben. Tehát nézzük meg, hogyan működik ez a kizárás először az RCS alkalmazásban, majd a Beam alkalmazásban.
Korlátozott interakció-ellenőrzés az RCS alkalmazásban

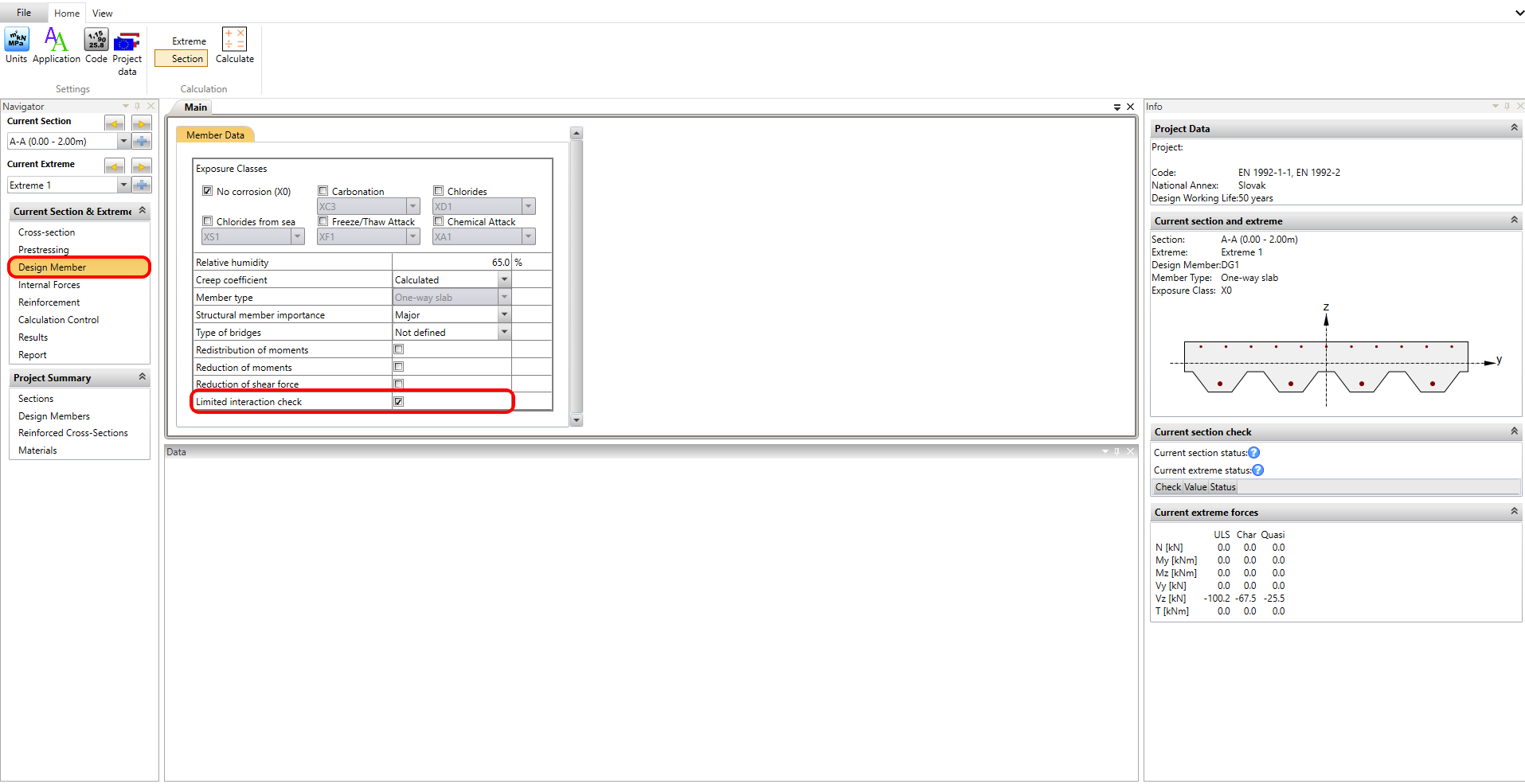

A következő szöveg egy olyan példára vonatkozik, ahol az RCS alkalmazást önállóan használjuk. A funkció a Tervezési szerkezeti elem szakaszban található.

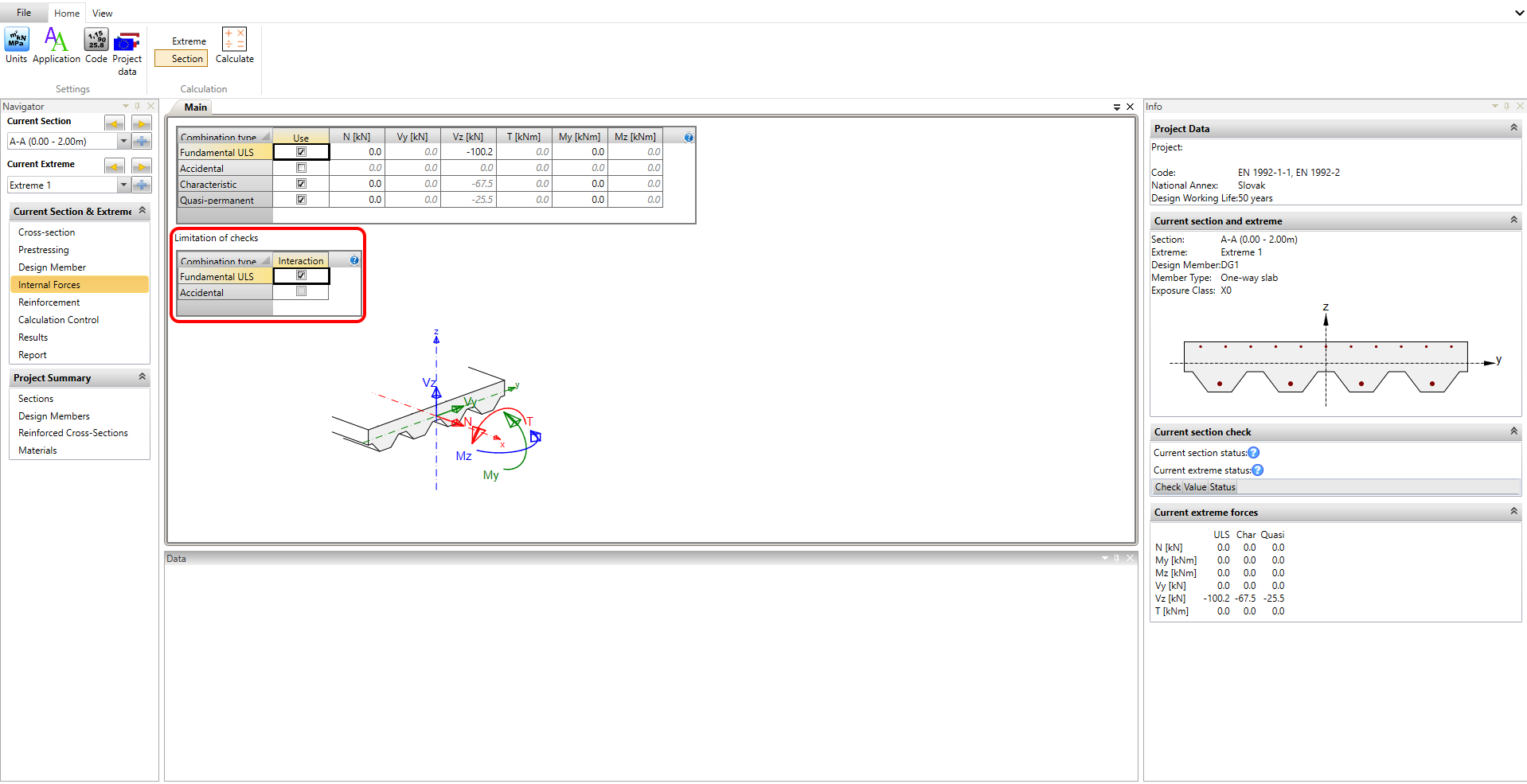

Ha be van kapcsolva, a nyírásból származó hosszirányú erő ΔFtd,s nem kerül alkalmazásra egyetlen Keresztmetszetre vagy extrémumra sem a projektben. Szükséges továbbá megjegyezni, hogy meg kell határozni, melyik ULS kombinációra lesz érvényes.
Korlátozott interakció-ellenőrzés a Beam alkalmazásban

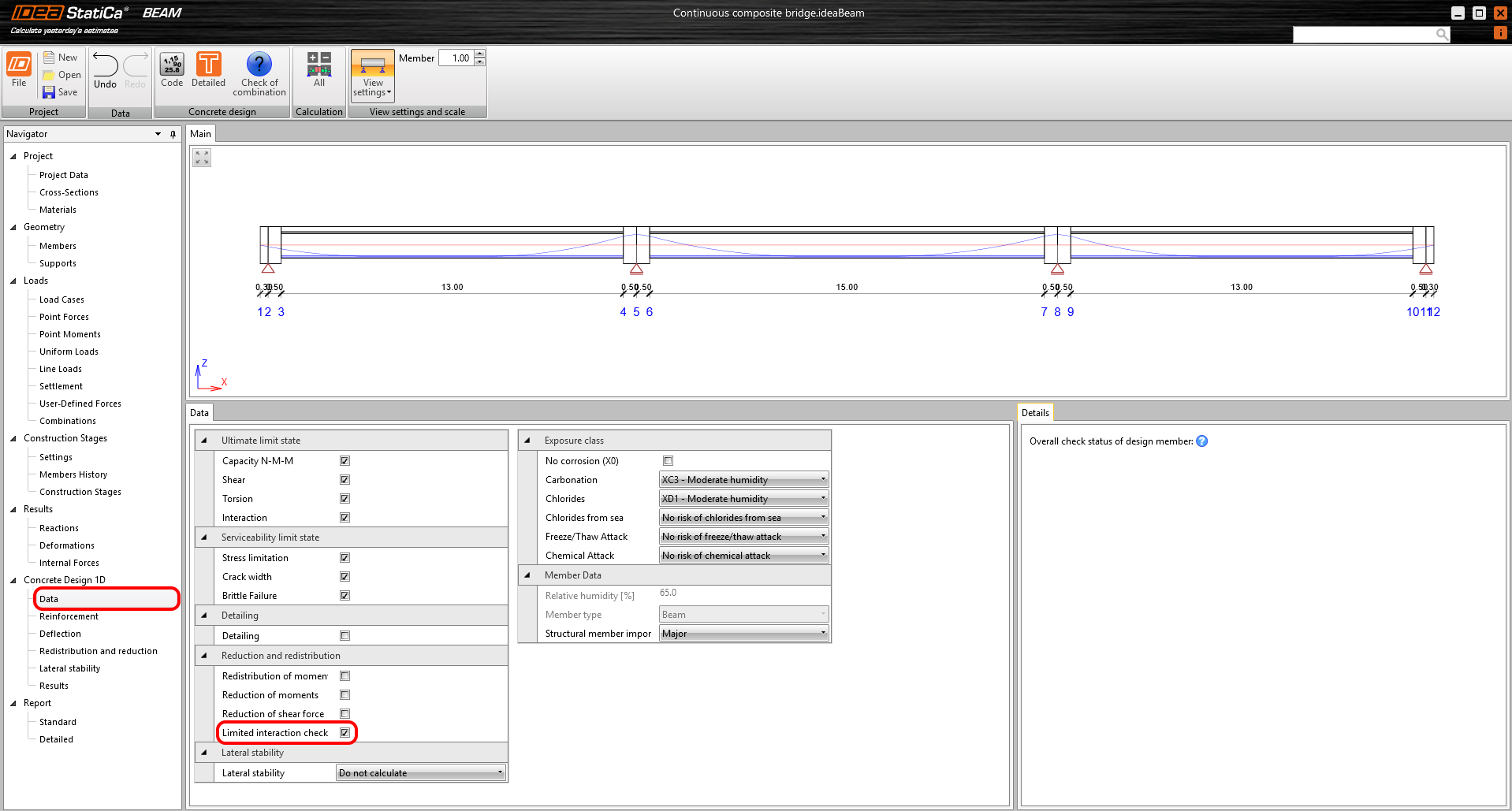

A Beam alkalmazásban ez a funkció a Beton tervezés 1D – Adatok menüpontban található.
Ha engedélyezve van, a tartón meghatározásra kerülnek a támaszoktól d (a keresztmetszet hatékony magassága) távolságra lévő zónák, ahol a nyírásból származó hosszirányú erő ΔFtd,s kizárásra kerül.

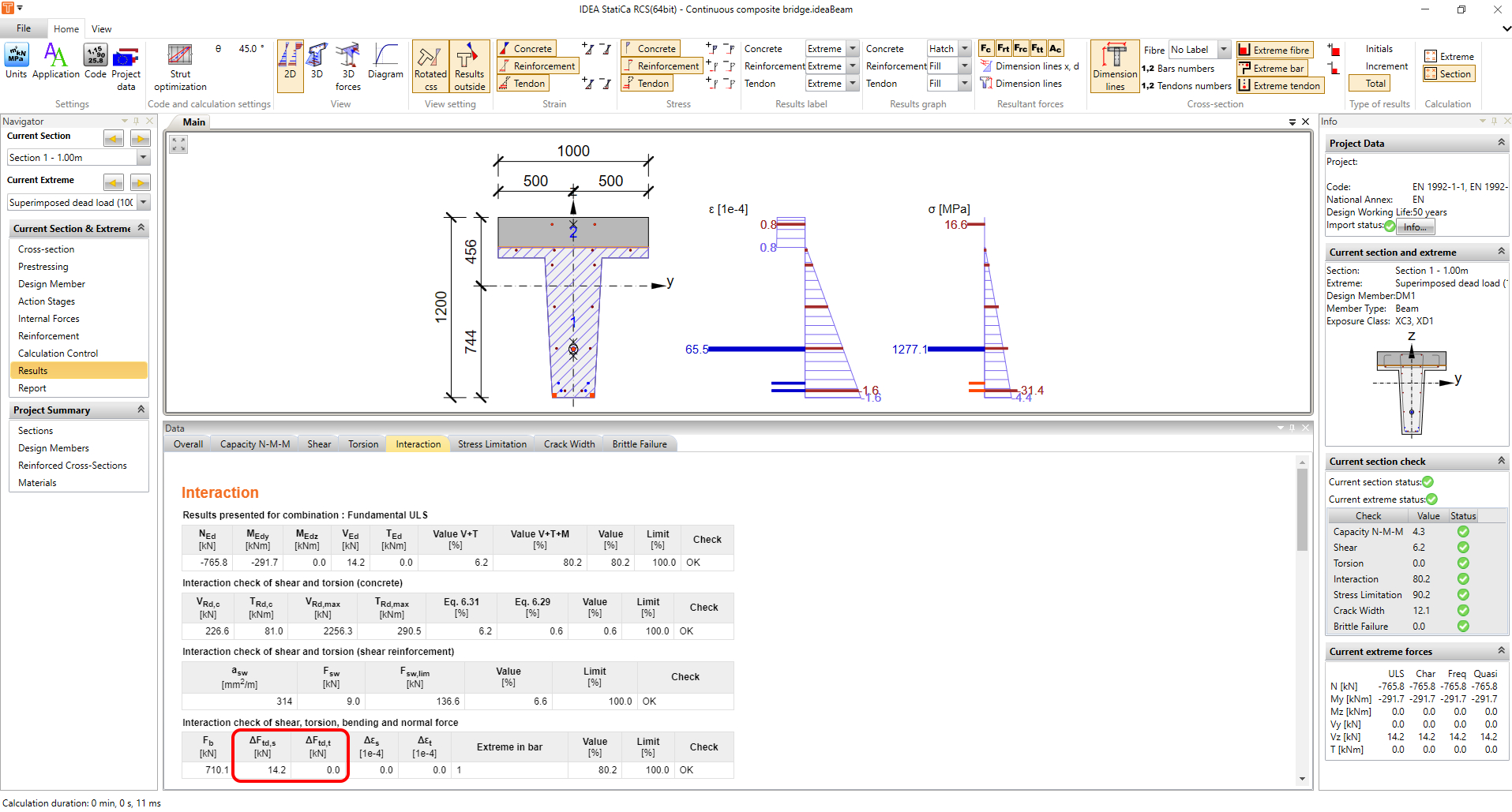

Ez azt jelenti, hogy ha egy Ellenőrzési pozíciót definiál ebben a zónában, és az RCS alkalmazásba lép a szabványellenőrzések megtekintéséhez a felső szalag Részletes gombjával, akkor nulla ΔFtd,s értéket fog látni ezeknél a Keresztmetszetéknél. A kívül eső keresztmetszetek ellenőrzése a ΔFtd,s erőt is figyelembe véve történik.

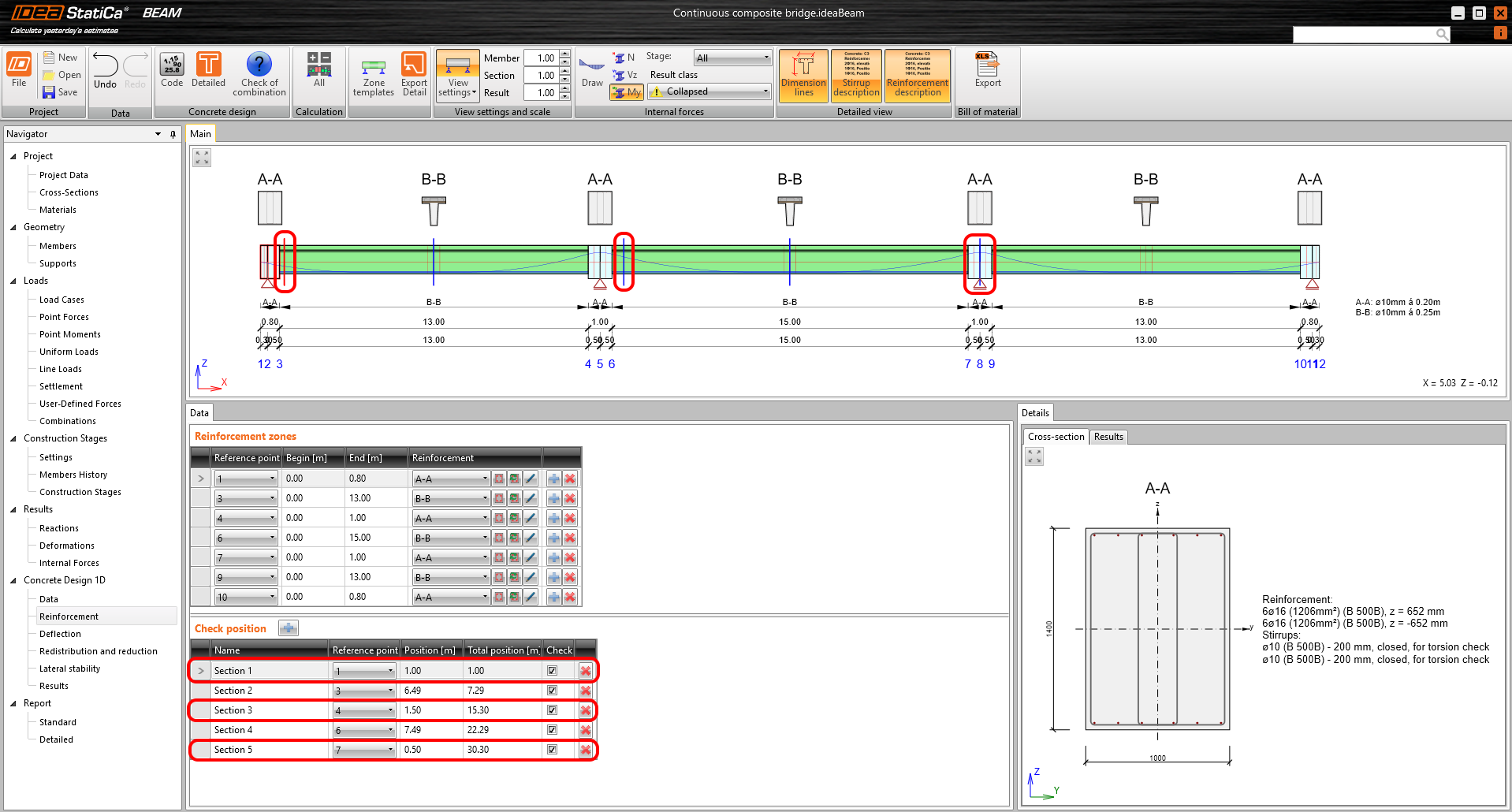

A következő ábrán ez azt jelenti, hogy az 1., 2. és 5. keresztmetszetek ellenőrzése ΔFtd,s kizárásával történik.
Az ábra egy szakaszos gerenda (Építési fázisokat tartalmazó) példáját mutatja, ahol az Ellenőrzési pozíciók közvetlenül vannak meghatározva. Vasalt betongerenda esetén, ahol úgynevezett Vasalási zónák vannak meghatározva, amelyek egyetlen Vasalt keresztmetszetet képviselnek, és amelyekhez a tervezési extrémumok automatikusan keresésre kerülnek, ezek a támaszoknál lévő vasalási zónák részterületekre osztódnak (a támaszoktóld hosszúságú részterületekre). Az extrémumok ezután a részterületekre külön-külön kerülnek keresésre, ami nagyobb számú extrémumot eredményez.
Ezt egy egyszerű gerenda példáján mutatjuk be, ahol csak egy Vasalási zónát definiáltunk.

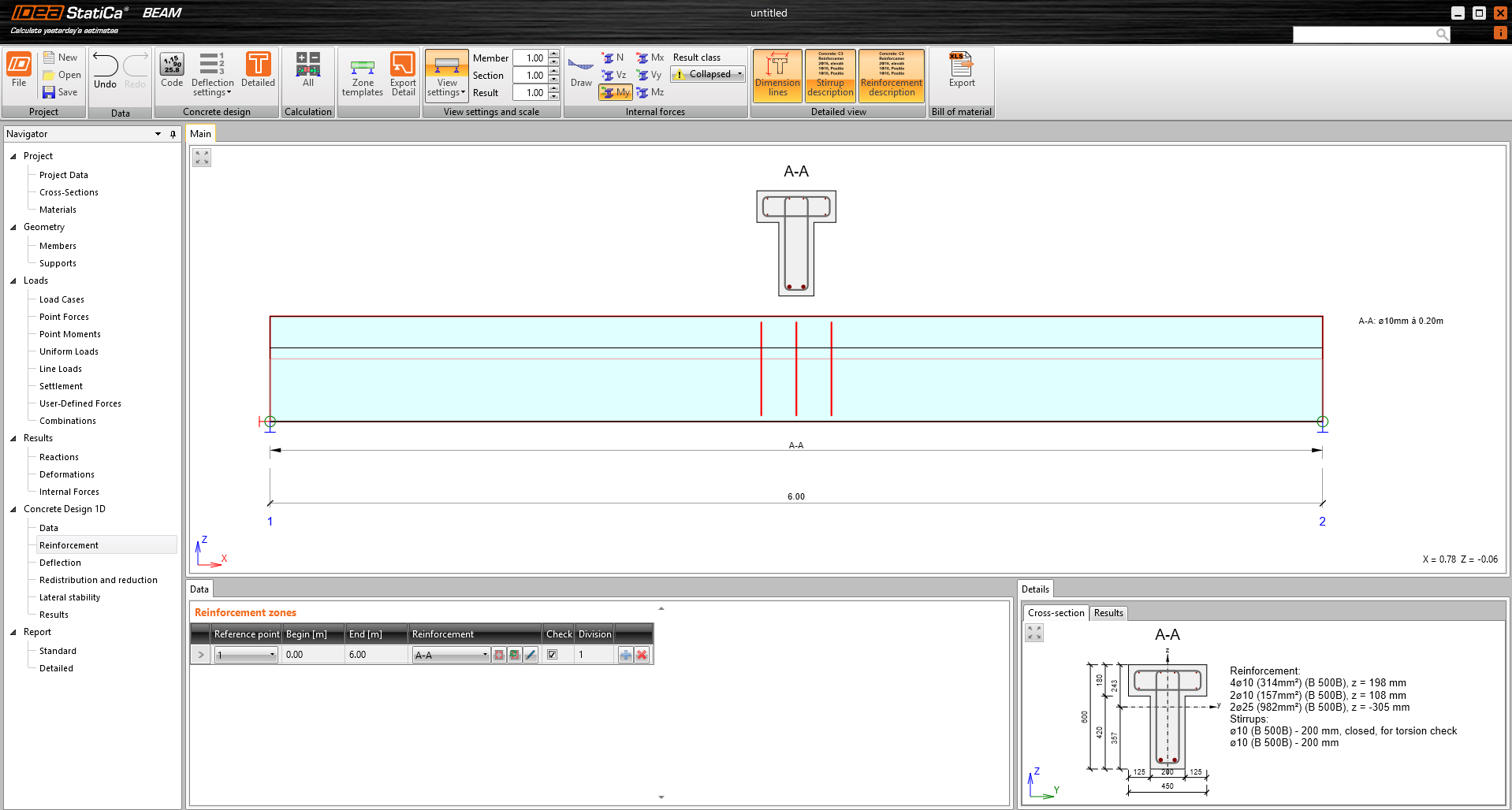

Ha a Korlátozott interakció-ellenőrzés ki van kapcsolva (az alapértelmezett beállítás), az összes belső erőre vonatkozó extrémumok ebben az egy zónában kerülnek megkeresésre, és a keresztmetszet értékelése mindegyiknél a ΔFtd,s erőt is figyelembe véve történik.

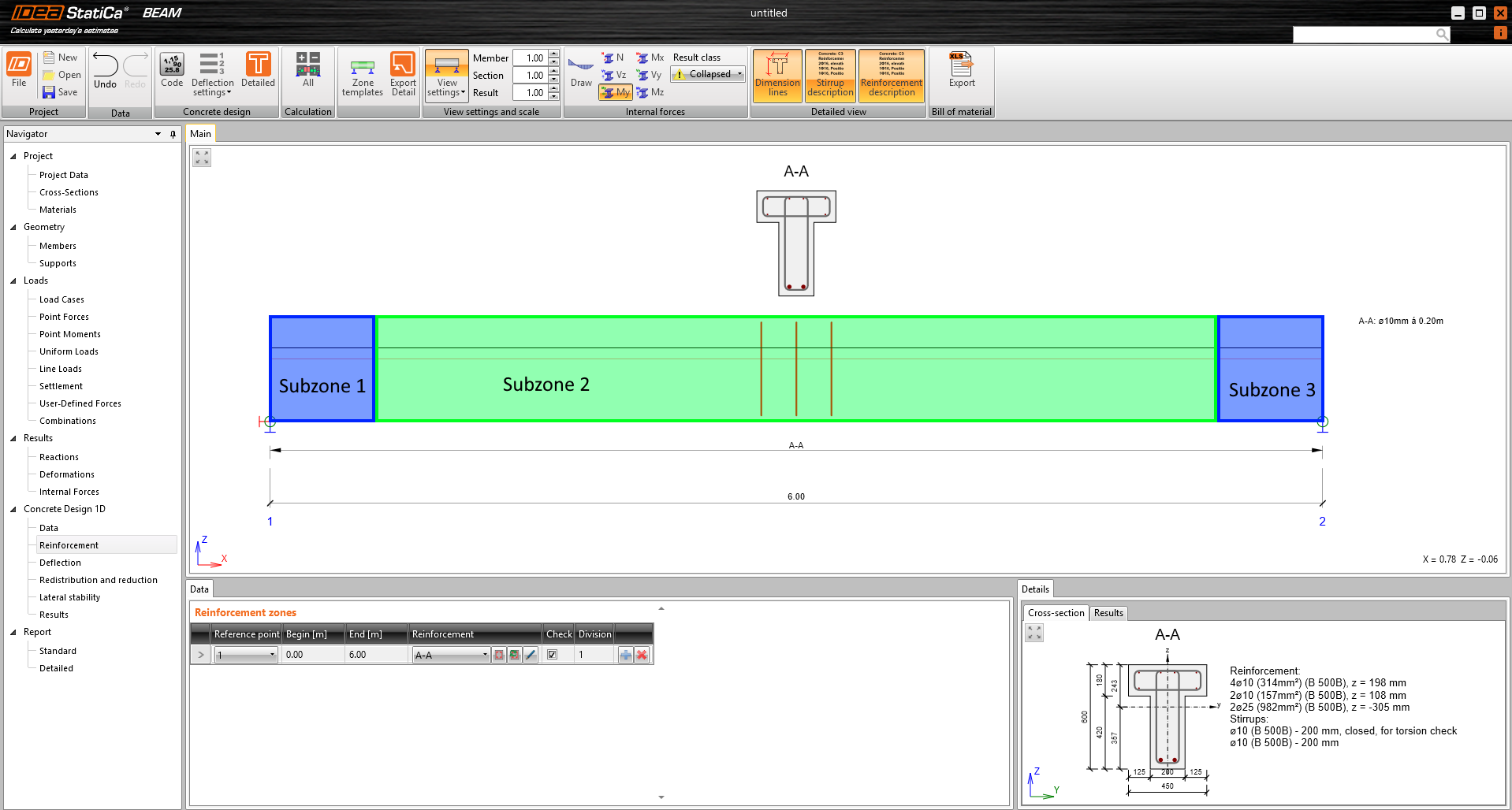

Ha a Korlátozott interakció-ellenőrzés engedélyezve van, a zóna három részterületre osztódik, amelyekre az extrémumok egymástól függetlenül kerülnek megkeresésre. Az RCS Részletes eredményeiben ezután látható, hogy a legkülső részterületekre eső extrémumok esetén a ΔFtd,s kizárásra kerül, a középső részterület extrémumainál pedig a ΔFtd,s szerepel az Interakció-ellenőrzésben.
Kapcsolódás az Eurokódhoz
Az EN 1992-1-1 6.2.3 (7) bekezdése kimondja a hosszirányú húzóerő figyelembevételének szükségességét a húzott gerincben lévő hosszirányú vasalásban, azzal a kikötéssel, hogy a MEd,max/z értéket nem szabad meghaladni. A Beam alkalmazás ezzel szemben azt feltételezi, hogy az az első nyomott rúd után a gerenda Strut-and-Tie modelljében jelen lesz. Ha feltételezzük, hogy az első nyomott rúd szöge 45°, az első nyomott rúd a fent említett d távolságnál ér véget. A (MEd/z) + ΔFtd ≤ MEd,max/z feltétel nem kerül közvetlenül ellenőrzésre, és előfordulhat, hogy a támaszoktól d-nél valamivel nagyobb távolságra nagyobb hosszirányú nyíróerő kerül alkalmazásra, mint amennyit a szabvány megkövetel.
