Hogyan vegyük figyelembe a vasalást a horgonytervezés során?
Ez a webinárium elérhető még
Közvetítve ekkor
2024. december 4. / 10:00
(a helyi időzónájában, 24 órás formátumban)
A horgonyzás tervezése kihívást jelenthet a statikus mérnökök számára. A hagyományos horgonyzástervező eszközök nem veszik figyelembe a beton tényleges vasalását, ami gyakran szükségtelenül túlméretezett alaplemezekhez és lemezekhez vezet. A Connection és Detail alkalmazások most megoldást kínálnak erre.
A webináriumon megismerheti
Horgonytervezés a Connection-ben

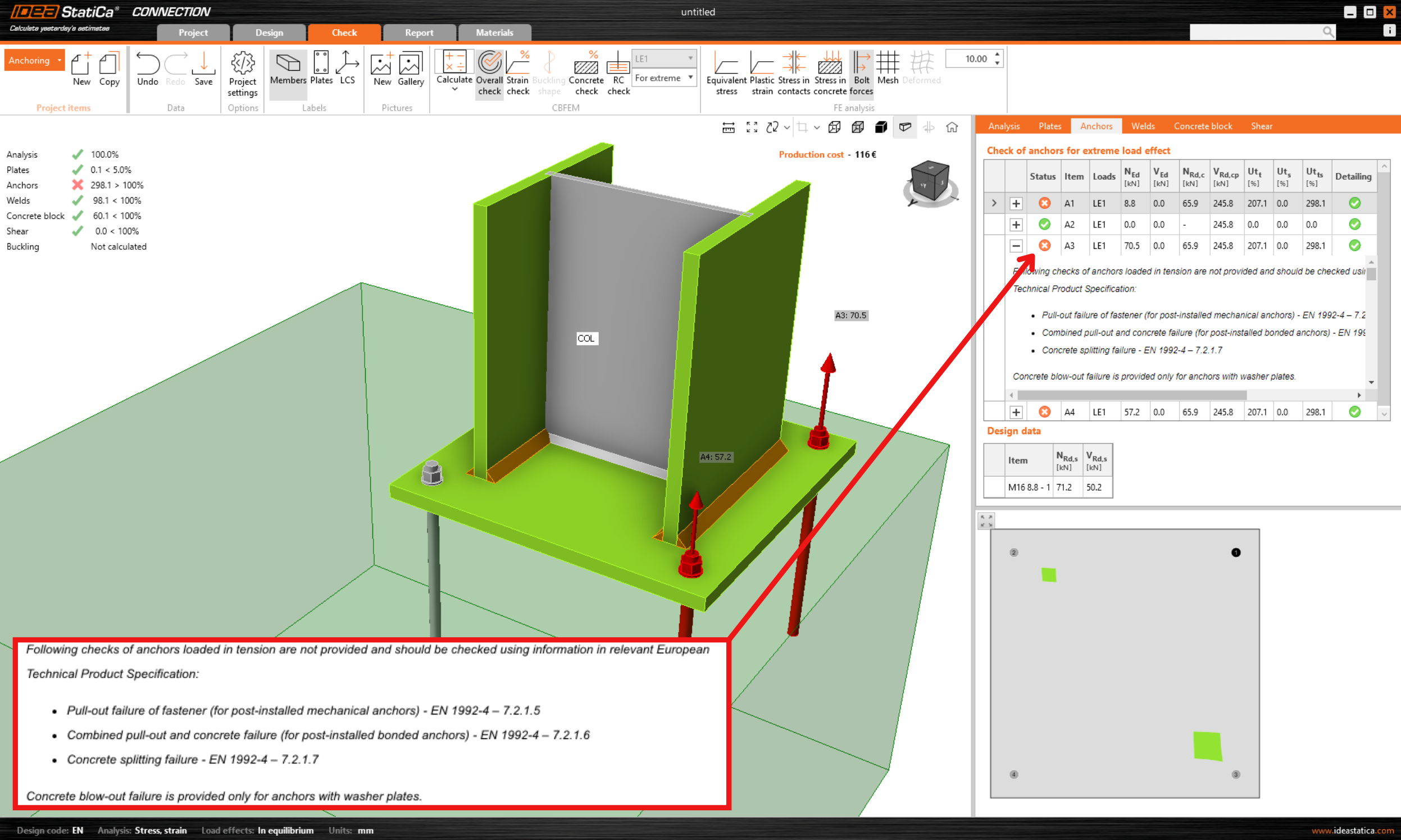

Már egy ideje lehetséges acél gerendák/oszlopok betonblokkhoz való horgonyzásának modellezése és ellenőrzése az IDEA StatiCa Connection-ben. A kampóval ellátott horgonyok modellezésének lehetősége a közelmúltban kiadott 24.1-es verzióban lett hozzáadva. Az Eurocode empirikus képleteit (EN 1992-4 és EN 1993-1-8) alkalmazzák a horgonyok és a beton különböző tönkremeneteli módjainak ellenőrzésére. Azonban bizonyos típusú horgonyokra vonatkozó információk hiánya és az a tény, hogy a betonblokkban lévő vasalás nem vehető figyelembe, egyes tönkremeneteli módok nem értékelhetők teljes mértékben. A felhasználót azonban a következő figyelmeztetés tájékoztatja erről.
3D CSFM a Detail alkalmazásban

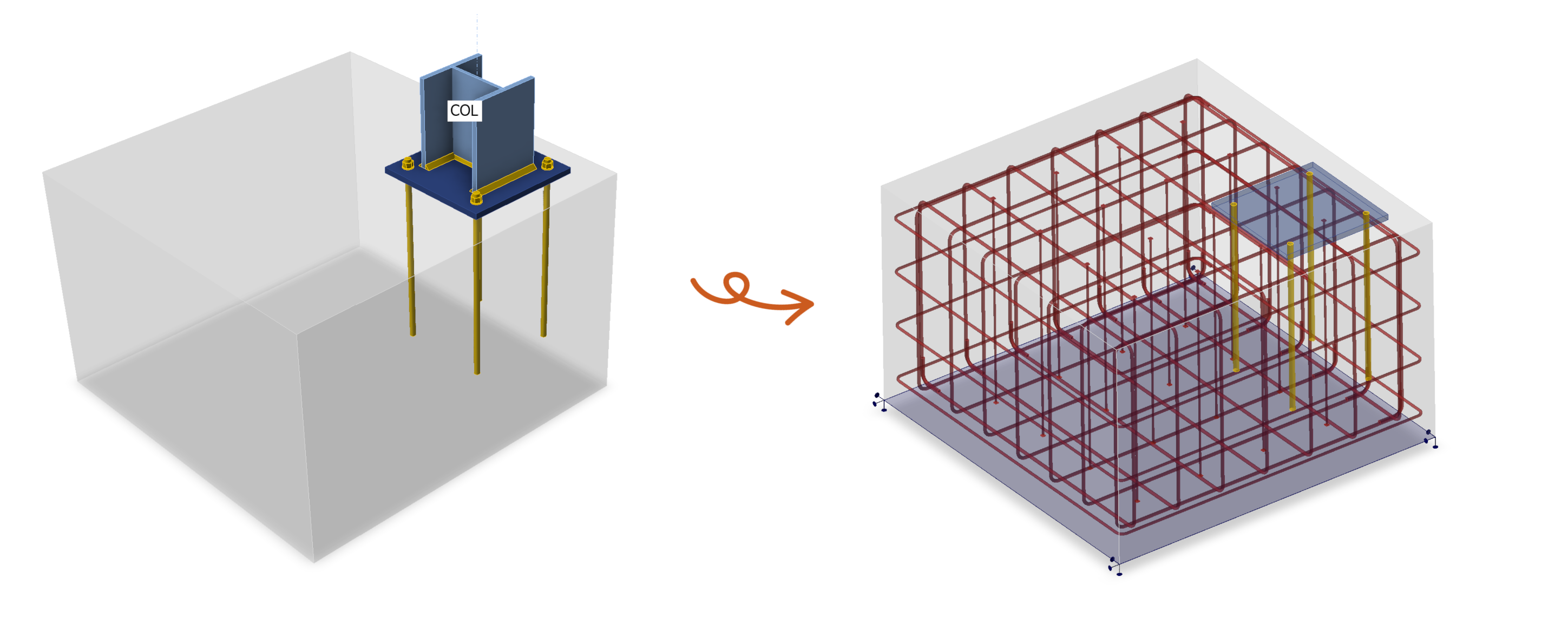

Korábban a felhasználóknak egyes esetekben manuális számításokat kellett végezniük. Ezen hiányosságok kiküszöbölésére most lehetséges a modell exportálása a Connection-ből a Detail-be. Ez magában foglalja a betonblokk, a talplemez és a horgonyok geometriájának és paramétereinek átvitelét az alkalmazott terheléssel együtt. A Detail-ben ezután lehetséges a vasalás modellezése a betonblokkban, és nemlineáris végeselem-számítás elvégzése (3D CSFM).
Az ellenőrzések ekkor nem a szabványos Eurocode képleteken alapulnak, hanem közvetlenül értékelik a betonban és a vasalásban a szabványnak megfelelő anyagjellemzők figyelembevételével meghatározott feszültségeket és alakváltozásokat.
Ezen a webináriumon bemutatjuk a teljes horgonyzástervezési munkafolyamatot, és egy gyakorlati bemutatón keresztül elmagyarázzuk a modellezés sajátosságait.
