}Colibri plugin

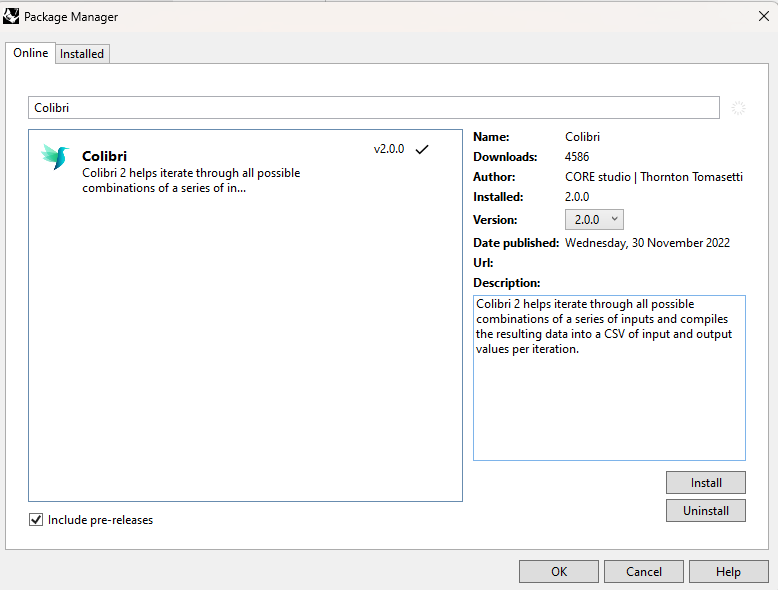

Mivel a Grasshopper nem tud ciklusokkal dolgozni, telepítenie kell egy másik plugint - COLIBRI, amelyet ebben az oktatóanyagban fog használni.
IDEA StatiCa Connection – Kapcsolat tervezése és paraméterek beállítása

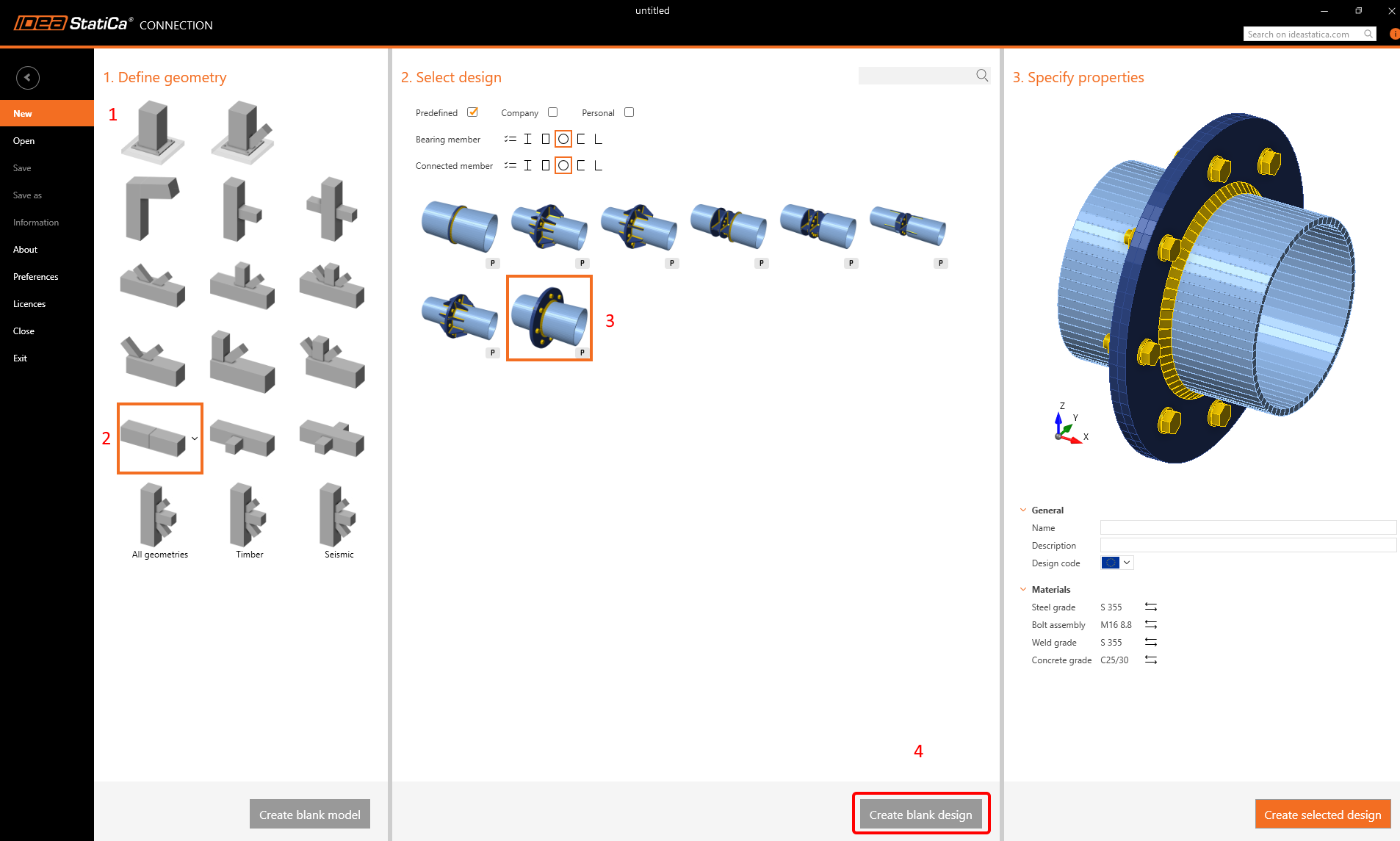

Használhatja ezt az ideaCon fájlt, vagy az alábbi lépések szerint hozzon létre egyet az alapoktól.

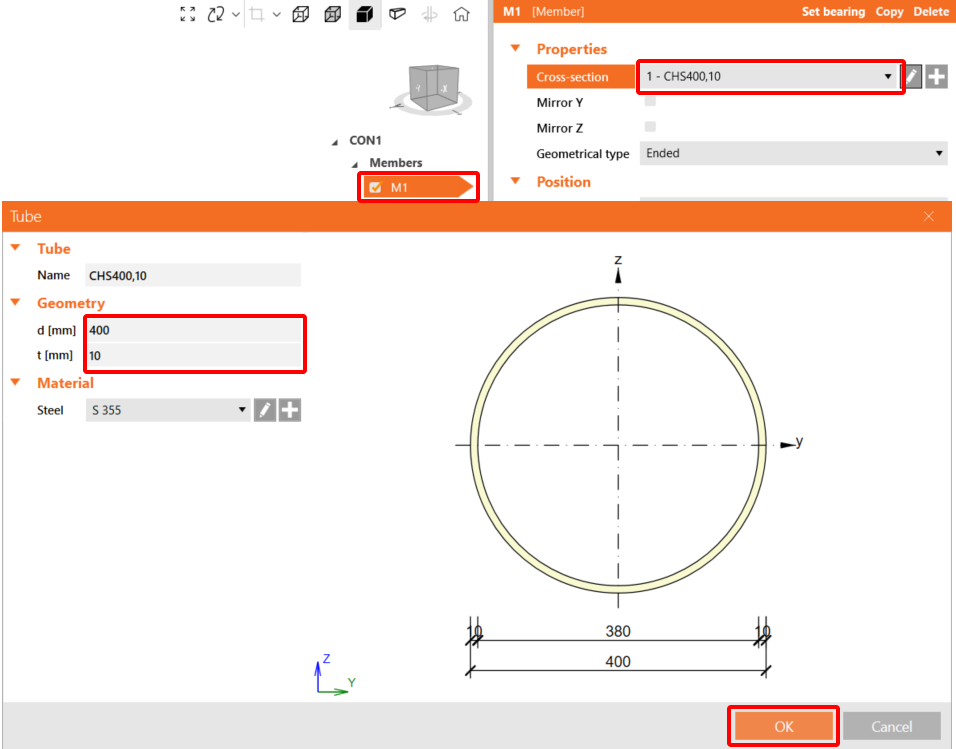

Mindkét keresztmetszetet módosítsa CHS400,10-re.

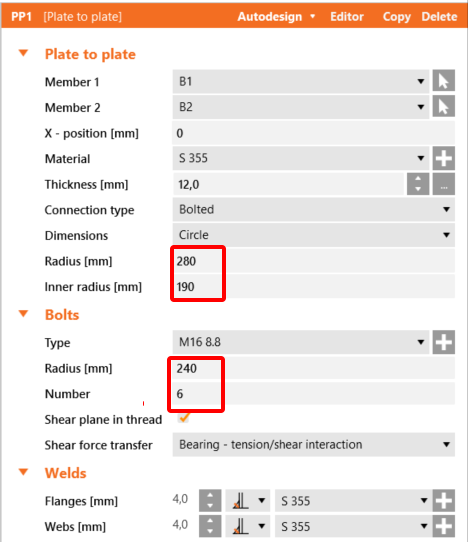

Most alkalmazza a Plate to Plate műveletet a következő ábra szerint:

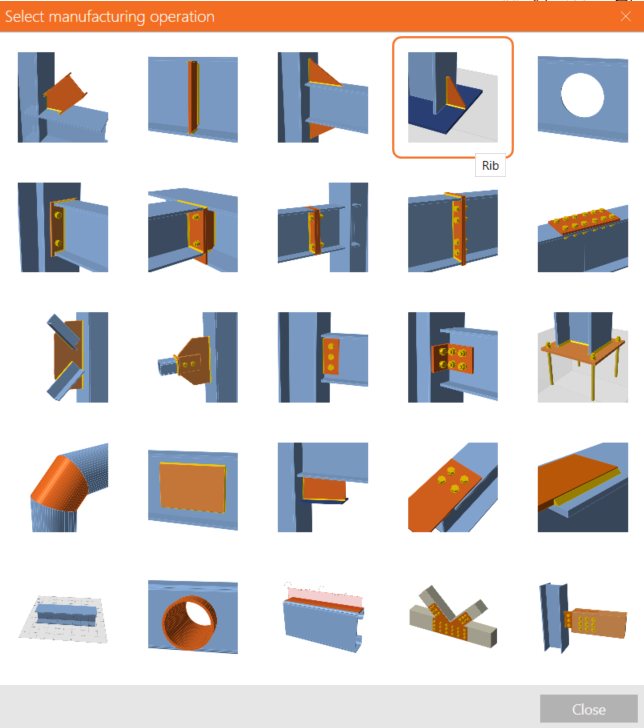

Adja hozzá a Borda műveletet az aktuális beállításokkal:

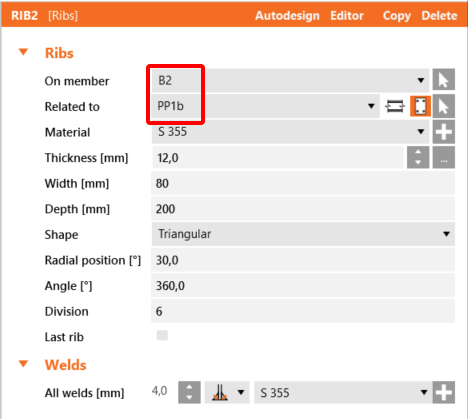

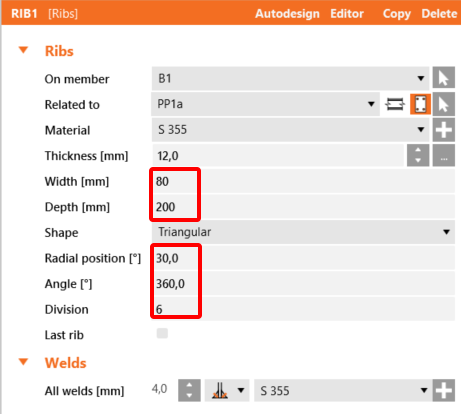

Másolja ezt a műveletet, és állítsa be a következő értékeket:

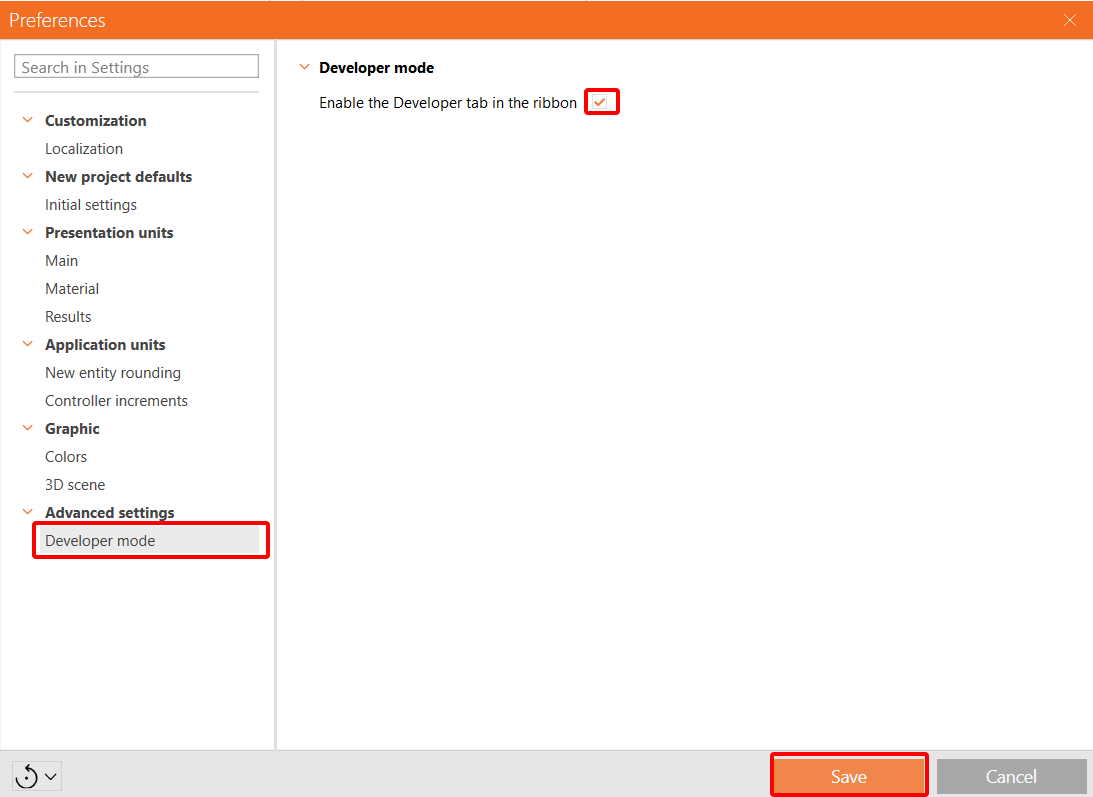

A paraméterekkel való munkához szükséges engedélyezni a Fejlesztő lapot a Beállítások / Speciális beállítások menüpontban:

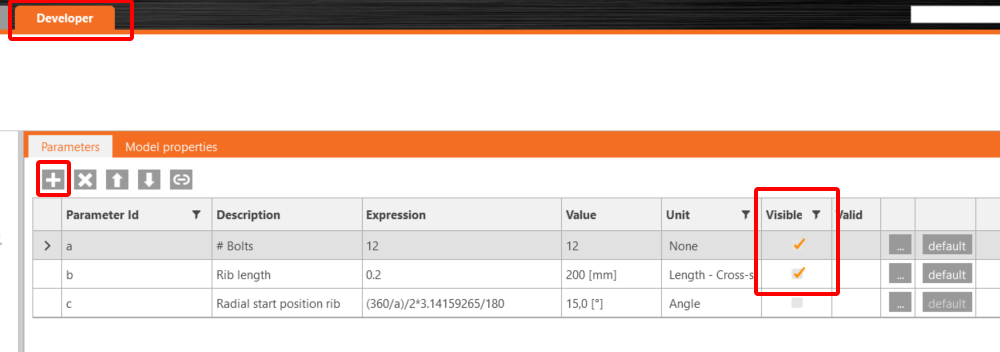

Most három paramétert kell beállítania ehhez a kapcsolathoz. Kattintson a Fejlesztő lapon a + gombra, és állítsa be az értékeket. Az első a csavarok átmérője, a második a borda hossza, a harmadik pedig a borda helyzete lesz. Mindkét a és b paramétert állítsa Látható értékre.

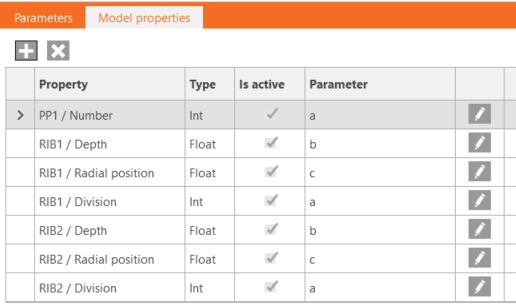

Kapcsolja össze mindhárom paramétert a megfelelő műveletek megfelelő értékeivel.
Végül mentse el ezt a kapcsolatot Model_costs_template.ideaCon néven.
Grasshopper - Az *ideaCon fájl importálása és komponensek hozzáadása
Hozzon létre egy új dokumentumot, válassza a felső szalagon a Params lapot, és helyezze el a File Path komponenst a vásznon.
Kattintson jobb gombbal a komponensre, és válassza ki a korábban mentett Model_costs_template.ideaCon fájlt.
Megjegyzés: Ha a mellékelt fájlt nyitja meg, ezt az elérési utat megfelelően módosítania kell.
A 24.1.4-es verziótól kezdve az IDEA StatiCa egy új API-val érkezett, amelyet itt ismertetünk.
A Grasshopper szkriptek futtatásához minden fájlhoz hozzá kell adni egy Connection Service Runner komponenst, amely az IDEA StatiCa / App Common menüpontban található.
A Grasshopper plugin helyes IDEA Connection verzióhoz való csatlakoztatásához adja hozzá a File Path komponenst, és kapcsolja a tényleges IDEA mappához (C:\Program Files\IDEA StatiCa\StatiCa 25.1)
A komponens futtatásakor akövetkező ablak jelenik meg.
Ellenőrizze a mellékelt fájlt az összes komponens tekintetében, amelyek lehetővé teszik a költségbecslést.
Megtekintheti a videót is, amelyen a munkafolyamat látható.
Itt a végső videó a szkript futtatásával.
