Grasshopper API link - acél kapcsolatok tömeges számítása (06)
Grasshopper API link - acél kapcsolatok tömeges számítása (06)
SteelConnection designTutorialsConnectionIDEA Open Model (API)

Grasshopper API link - acél kapcsolatok tömeges számítása (06)

Ez a cikk elérhető még
ENCSDEESFRITPTNLHURO
AI-fordítás angolból

Ebben az oktatóanyagban megtanulja, hogyan használjon parametrikus sablont acél kapcsolatok tömeges számításához azonos geometria esetén.

Ez az oktatóanyag a Rhino 8-at használja. Ha az IDEA StatiCa 24.1.3-as vagy korábbi verzióját használja, tekintse meg ezt az oktatóanyagot.

Widget #NaN: support_center_article

Name: Tutorial: Grasshopper - Plugin Installation

ID: 6d5f0dc8-ee5a-4c50-aced-df94e3586763

Show Raw Data
{
  "title": {
    "name": "Main headline (H1)",
    "type": "text",
    "value": "Grasshopper - Plugin telepítése"
  },
  "preview_image": {
    "name": "Preview image",
    "type": "asset",
    "value": [
      {
        "name": "E1-1.png",
        "description": null,
        "type": "image/png",
        "size": 68369,
        "url": "https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/fe255e56-8a4e-4dd5-8264-4c71f1dcb040/E1-1.png",
        "width": 782,
        "height": 692,
        "renditions": {}
      }
    ]
  },
  "post_date": {
    "name": "Post date",
    "type": "date_time",
    "value": null,
    "displayTimeZone": "Europe/Prague"
  },
  "perex_content": {
    "name": "Lead paragraph",
    "type": "text",
    "value": ""
  },
  "content": {
    "images": [
      {
        "description": null,
        "imageId": "210c0a21-6b2e-4cf8-96ca-37e82d4862fa",
        "url": "https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/79496c31-039f-4837-b79c-cb4138788fee/g-1.png",
        "height": 602,
        "width": 822
      },
      {
        "description": null,
        "imageId": "17b9256a-6aa1-42b7-8631-d3e7d4e045fa",
        "url": "https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/af466a09-7c9d-43da-aa86-ae8cf2e05680/g-2.png",
        "height": 265,
        "width": 492
      },
      {
        "description": null,
        "imageId": "2a7f156a-11b3-4615-bfa5-c5e91e966443",
        "url": "https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/992a6362-f26a-4ba4-9082-0da7868c65c5/E1-1.png",
        "height": 692,
        "width": 782
      },
      {
        "description": null,
        "imageId": "b957b01f-e69c-482c-841e-87a2cab6aca6",
        "url": "https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/71249ebe-9e05-4c66-bf72-1b3714c9decf/g-4.png",
        "height": 599,
        "width": 1077
      },
      {
        "description": null,
        "imageId": "8e7e6c80-c3e3-4d20-8aab-7481515ddf8d",
        "url": "https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/f0c189a8-203f-40ea-9248-7aaf4be667ec/grasshopper-idea.png",
        "height": 161,
        "width": 814
      }
    ],
    "linkedItemCodenames": [],
    "linkedItems": [],
    "links": [
      {
        "codename": "grasshopper___introduction_to_the_plugin_component",
        "linkId": "f2f373ad-9a22-499b-aced-f9520c80a37a",
        "urlSlug": "description-of-grasshopper-plugin-components",
        "type": "support_center_article"
      }
    ],
    "name": "Content",
    "type": "rich_text",
    "value": "<p>A Rhino3d és a Grasshopper próbaverzióját a <a href=\"https://www.rhino3d.com/download/\" data-new-window=\"true\" target=\"_blank\" rel=\"noopener noreferrer\">Rhino3d</a> weboldaláról töltheti le. Futtassa a Rhinoceros programot, és válassza ki a <strong>Meters</strong> sablont:</p>\n<figure data-asset-id=\"210c0a21-6b2e-4cf8-96ca-37e82d4862fa\" data-image-id=\"210c0a21-6b2e-4cf8-96ca-37e82d4862fa\"><img src=\"https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/79496c31-039f-4837-b79c-cb4138788fee/g-1.png\" data-asset-id=\"210c0a21-6b2e-4cf8-96ca-37e82d4862fa\" data-image-id=\"210c0a21-6b2e-4cf8-96ca-37e82d4862fa\" alt=\"\"></figure>\n<p>A parancssorba írja be: \"<strong>Package Manager</strong>\":</p>\n<figure data-asset-id=\"17b9256a-6aa1-42b7-8631-d3e7d4e045fa\" data-image-id=\"17b9256a-6aa1-42b7-8631-d3e7d4e045fa\"><img src=\"https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/af466a09-7c9d-43da-aa86-ae8cf2e05680/g-2.png\" data-asset-id=\"17b9256a-6aa1-42b7-8631-d3e7d4e045fa\" data-image-id=\"17b9256a-6aa1-42b7-8631-d3e7d4e045fa\" alt=\"\"></figure>\n<p>Megjelenik egy új ablak; válassza ki az IDEAStatiCa elemet, majd kattintson a <strong>Install</strong> gombra. A plugin letöltődik és települ. Az aktiváláshoz szükséges a Rhinoceros újraindítása.</p>\n<figure data-asset-id=\"2a7f156a-11b3-4615-bfa5-c5e91e966443\" data-image-id=\"2a7f156a-11b3-4615-bfa5-c5e91e966443\"><img src=\"https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/992a6362-f26a-4ba4-9082-0da7868c65c5/E1-1.png\" data-asset-id=\"2a7f156a-11b3-4615-bfa5-c5e91e966443\" data-image-id=\"2a7f156a-11b3-4615-bfa5-c5e91e966443\" alt=\"\"></figure>\n<p>&nbsp;A Grasshopper IDEA StatiCa pluginnel való indításához válassza a <strong>Tools / Grasshopper</strong> lehetőséget a Rhinoceros fülön.</p>\n<figure data-asset-id=\"b957b01f-e69c-482c-841e-87a2cab6aca6\" data-image-id=\"b957b01f-e69c-482c-841e-87a2cab6aca6\"><img src=\"https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/71249ebe-9e05-4c66-bf72-1b3714c9decf/g-4.png\" data-asset-id=\"b957b01f-e69c-482c-841e-87a2cab6aca6\" data-image-id=\"b957b01f-e69c-482c-841e-87a2cab6aca6\" alt=\"\"></figure>\n<p>Amint látható, a plugin már be van építve.</p>\n<figure data-asset-id=\"8e7e6c80-c3e3-4d20-8aab-7481515ddf8d\" data-image-id=\"8e7e6c80-c3e3-4d20-8aab-7481515ddf8d\"><img src=\"https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/f0c189a8-203f-40ea-9248-7aaf4be667ec/grasshopper-idea.png\" data-asset-id=\"8e7e6c80-c3e3-4d20-8aab-7481515ddf8d\" data-image-id=\"8e7e6c80-c3e3-4d20-8aab-7481515ddf8d\" alt=\"\"></figure>\n<p>Az IDEA StatiCa Grasshopper pluginjének összetevőiről és parancsairól a <a data-item-id=\"f2f373ad-9a22-499b-aced-f9520c80a37a\" href=\"\">A Grasshopper plugin összetevőinek leírása</a> cikkben olvashat bővebben.</p>"
  },
  "linked_items": {
    "name": "Linked items",
    "type": "modular_content",
    "value": [],
    "linkedItems": []
  },
  "regions": {
    "name": "Region",
    "type": "taxonomy",
    "value": [
      {
        "name": "AMER",
        "codename": "amer"
      },
      {
        "name": "EMEA",
        "codename": "emea"
      },
      {
        "name": "APAC",
        "codename": "apac"
      }
    ],
    "taxonomyGroup": "region"
  },
  "product_groups": {
    "name": "Product group",
    "type": "taxonomy",
    "value": [
      {
        "name": "Steel",
        "codename": "steel"
      },
      {
        "name": "Connection design",
        "codename": "connection_design"
      }
    ],
    "taxonomyGroup": "product_group"
  },
  "support_center_article_types": {
    "name": "Support center article",
    "type": "taxonomy",
    "value": [
      {
        "name": "Tutorials",
        "codename": "tutorial"
      }
    ],
    "taxonomyGroup": "support_center_article"
  },
  "expertise_levels": {
    "name": "Expertise level",
    "type": "taxonomy",
    "value": [
      {
        "name": "Intermediate",
        "codename": "intermediate"
      },
      {
        "name": "Expert",
        "codename": "expert"
      }
    ],
    "taxonomyGroup": "expertise_level"
  },
  "labels": {
    "name": "Labels",
    "type": "taxonomy",
    "value": [
      {
        "name": "IDEA Open Model (API)",
        "codename": "idea_open_model__api_"
      },
      {
        "name": "Connection",
        "codename": "connection"
      }
    ],
    "taxonomyGroup": "labels"
  },
  "attachments__files": {
    "name": "Attachments",
    "type": "asset",
    "value": []
  },
  "content_priority__value": {
    "name": "Content priority value",
    "type": "number",
    "value": null
  },
  "options": {
    "name": "Options",
    "type": "multiple_choice",
    "value": []
  },
  "url_slug": {
    "name": "Url slug",
    "type": "url_slug",
    "value": "grasshopper-plugin-telepitese"
  },
  "unique_url_slug": {
    "name": "Unique URL slug",
    "type": "custom",
    "value": "[\"grasshopper-plugin-installation\",\"[autogenerated]\"]"
  },
  "content_settings__sitemap": {
    "name": "Show in sitemap",
    "type": "multiple_choice",
    "value": []
  },
  "content_settings__robots": {
    "name": "Search engine indexing",
    "type": "multiple_choice",
    "value": []
  },
  "content_settings__is_hidden": {
    "name": "Hidden nested content",
    "type": "multiple_choice",
    "value": []
  },
  "content_settings__is_topped": {
    "name": "Topped",
    "type": "multiple_choice",
    "value": []
  },
  "metadata__page_title": {
    "name": "Page title",
    "type": "text",
    "value": ""
  },
  "metadata__page_description": {
    "name": "Page description",
    "type": "text",
    "value": ""
  },
  "metadata__page_keywords": {
    "name": "Page keywords",
    "type": "text",
    "value": ""
  },
  "metadata__canonical_url": {
    "name": "Canonical URL",
    "type": "text",
    "value": ""
  },
  "metadata__og_title": {
    "name": "OG:title",
    "type": "text",
    "value": ""
  },
  "metadata__og_description": {
    "name": "OG:description",
    "type": "text",
    "value": ""
  },
  "metadata__og_image": {
    "name": "OG:image",
    "type": "asset",
    "value": []
  },
  "translation__translation_connector": {
    "name": "Translation Connector",
    "type": "taxonomy",
    "value": [],
    "taxonomyGroup": "languages"
  },
  "translation__force_translation": {
    "name": "Force translation",
    "type": "multiple_choice",
    "value": []
  },
  "translation__translate_standalone_nested_content_items": {
    "name": "Translate standalone nested content items",
    "type": "multiple_choice",
    "value": []
  },
  "translation__last_translation": {
    "images": [],
    "linkedItemCodenames": [],
    "linkedItems": [],
    "links": [],
    "name": "Last translation",
    "type": "rich_text",
    "value": "<p>Translation info:</p>\n<ul>\n  <li>cs-CZ: Never translated</li>\n  <li>de-DE: Never translated</li>\n  <li>en-US: Never translated</li>\n  <li>es-ES: Never translated</li>\n  <li>fr-FR: Never translated</li>\n  <li>hu-HU: Translated on 31.3.2026 17:32</li>\n  <li>it-IT: Never translated</li>\n  <li>nl-NL: Never translated</li>\n  <li>pt-PT: Never translated</li>\n  <li>ro-RO: Never translated</li>\n  <li>ru-RU: Never translated</li>\n</ul>\n<p>Publish info:</p>\n<ul>\n  <li>Publish info is available only in the main language</li>\n</ul>"
  },
  "translation__ai_translated": {
    "name": "AI translated",
    "type": "multiple_choice",
    "value": [
      {
        "name": "Translated",
        "codename": "translated"
      }
    ]
  },
  "page_tree_settings__page_label": {
    "name": "Page label",
    "type": "text",
    "value": ""
  },
  "page_tree_settings__path_segment": {
    "name": "Path segment",
    "type": "text",
    "value": ""
  },
  "page_tree_settings__breadcrumb_style": {
    "name": "Breadcrumb style",
    "type": "multiple_choice",
    "value": []
  },
  "page_tree_settings__hide_in_breadcrumbs": {
    "name": "Hide in breadcrumbs",
    "type": "multiple_choice",
    "value": []
  }
}

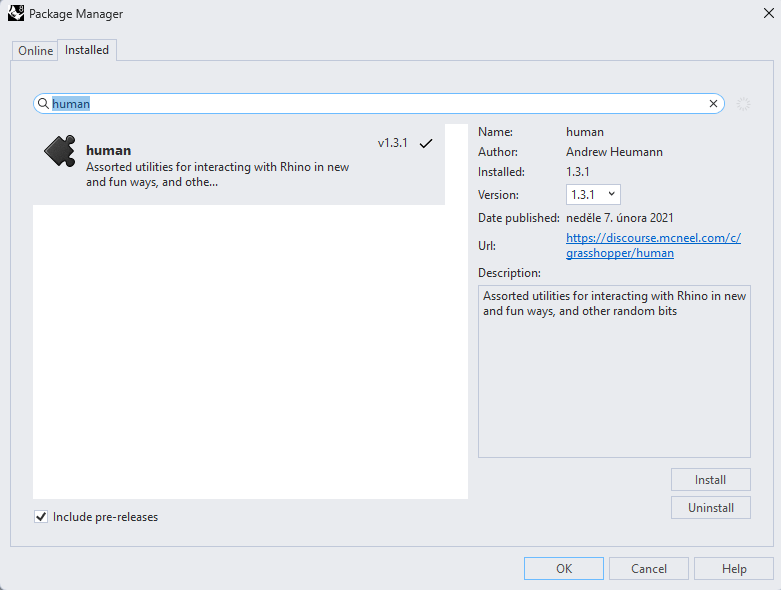

HUMAN plugin

Ebben a példában ki kell választanunk a szerkezet egy részét, és ehhez telepítenie kell egy másik plugint – HUMAN, amelyet ebben az oktatóanyagban fog használni.

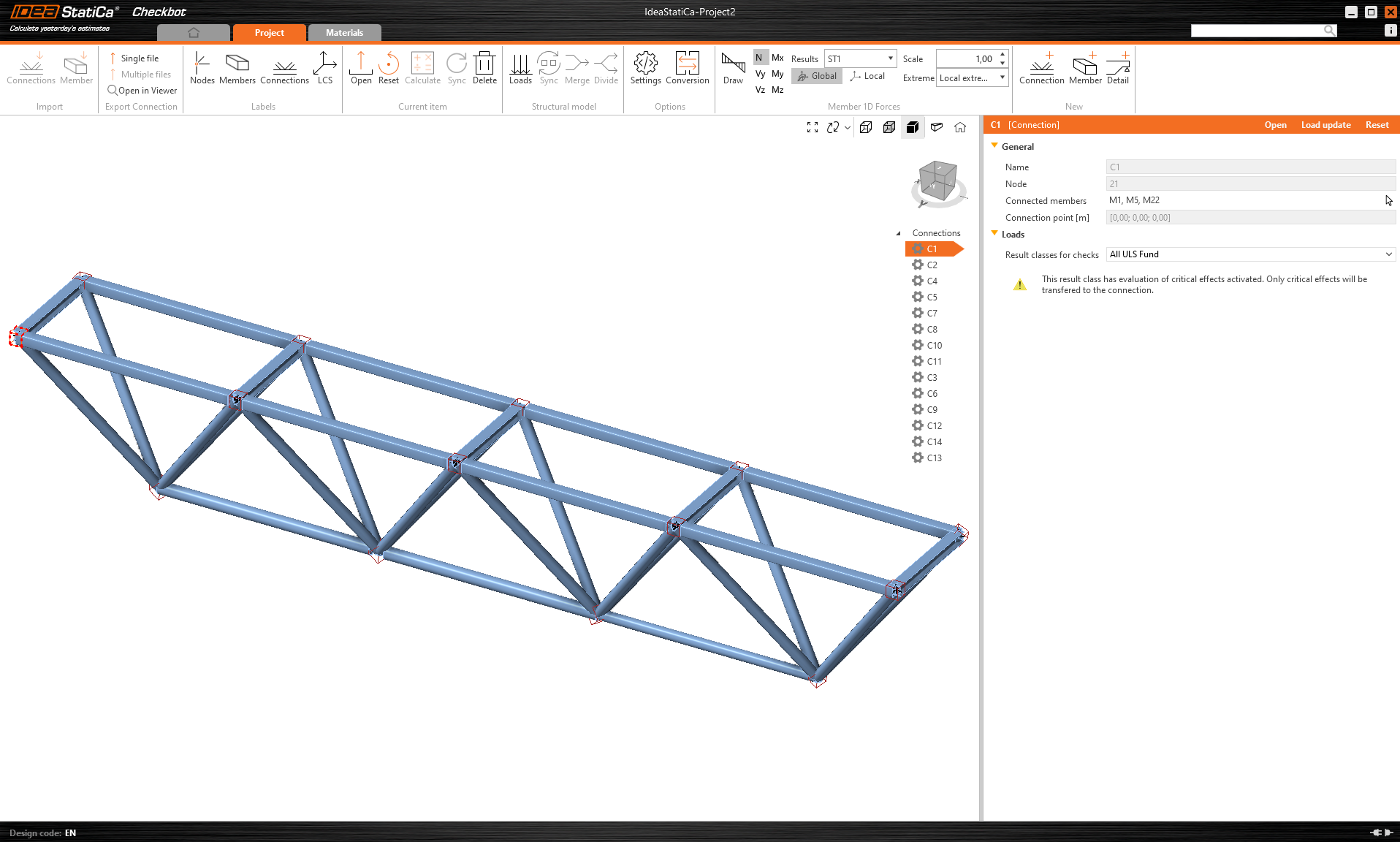

IDEA StatiCa Checkbot – szerkezet importálása, kapcsolat tervezése

Nyissa meg a mellékelt mappát, amely egy harmadik féltől importált szerkezetet tartalmaz. A belső erők is szerepelnek benne.

Kérjük, válasszon ki egyet a felső övben lévő középső csomópontok közül (pl. C11), és nyissa meg az IDEA StatiCa Connection alkalmazásban.

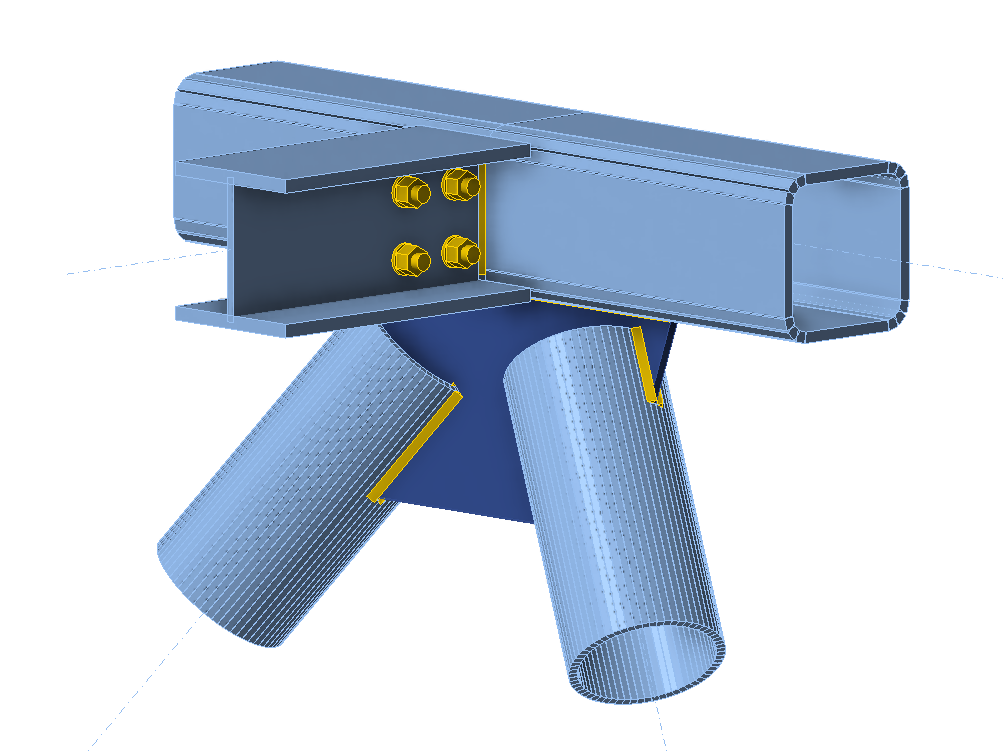

Igényei szerint helyesen megtervezheti, vagy használhatja az általunk teljesen előkészített csomópontot itt.

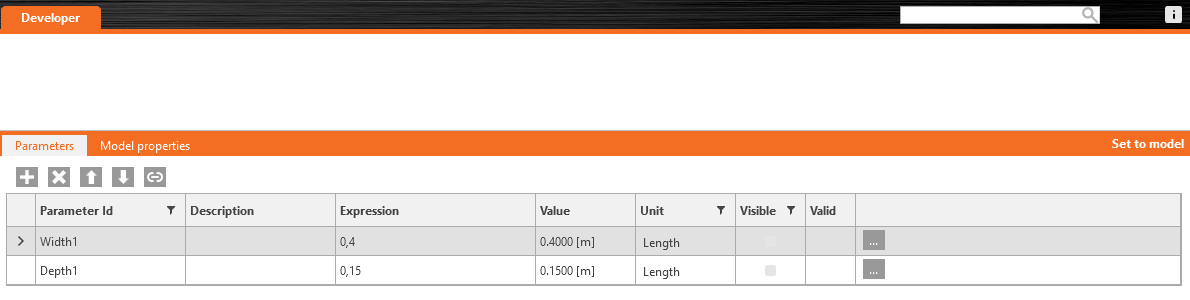

Lépjen a Fejlesztő fülre, állítsa be a paramétereket, és kapcsolja őket a megfelelő művelethez a következő képek szerint:

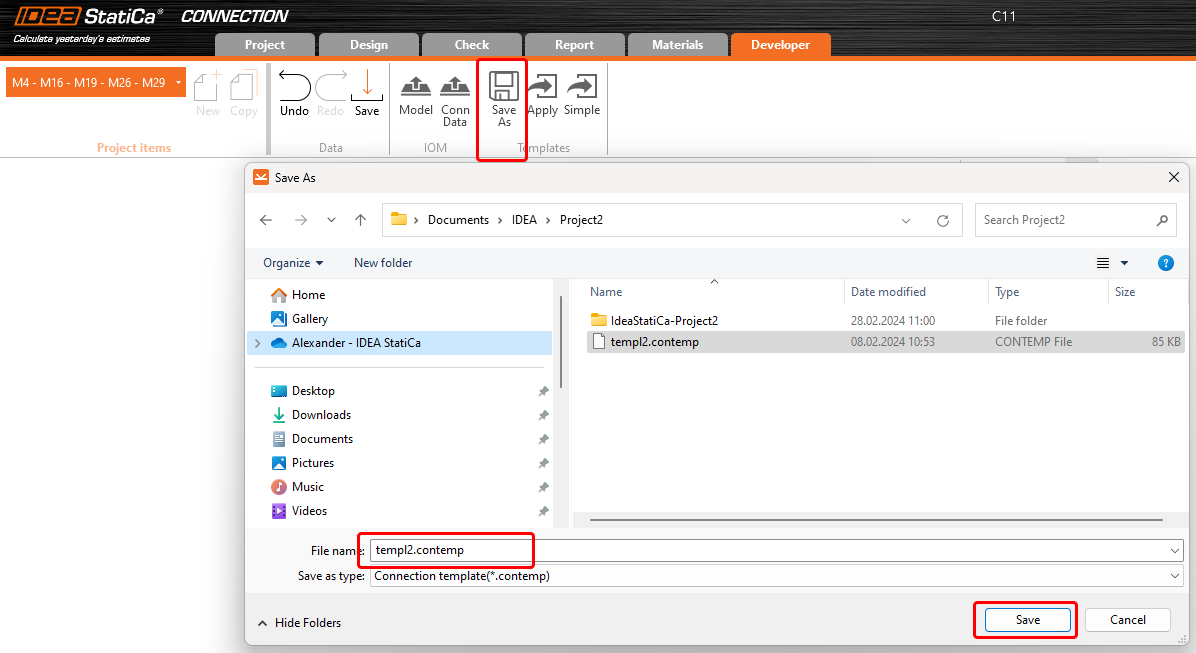

Végül mentse el a teljes csomópontot sablonként *.contemp formátumban, amelyet később a Grasshopperben fog használni.

Grasshopper - XML fájl importálása, a sablon alkalmazása

Hozzon létre egy új dokumentumot, válassza ki a Params fület a felső szalagon, és helyezze el a File Path komponenst a vásznon.

Kattintson jobb gombbal a komponensre, és válassza ki az import.xml fájlt, amely a Checkbot mappában található. Ez a fájl tartalmazza az importált szerkezet összes adatát.

A 24.1.4-es verziótól kezdve az IDEA StatiCa egy új API-val érkezett, amelyet itt ismertetünk.

A Grasshopper szkriptek futtatásához minden fájlhoz hozzá kell adni egy Connection Service Runner nevű komponenst. Ez a komponens az  IDEA StatiCa / App Common menüpontban található.

A komponens futtatásakor a következő ablaknak kell megjelennie.

Most adja hozzá a következő komponenseket a vászonhoz, és kapcsolja össze őket a képen látható módon.

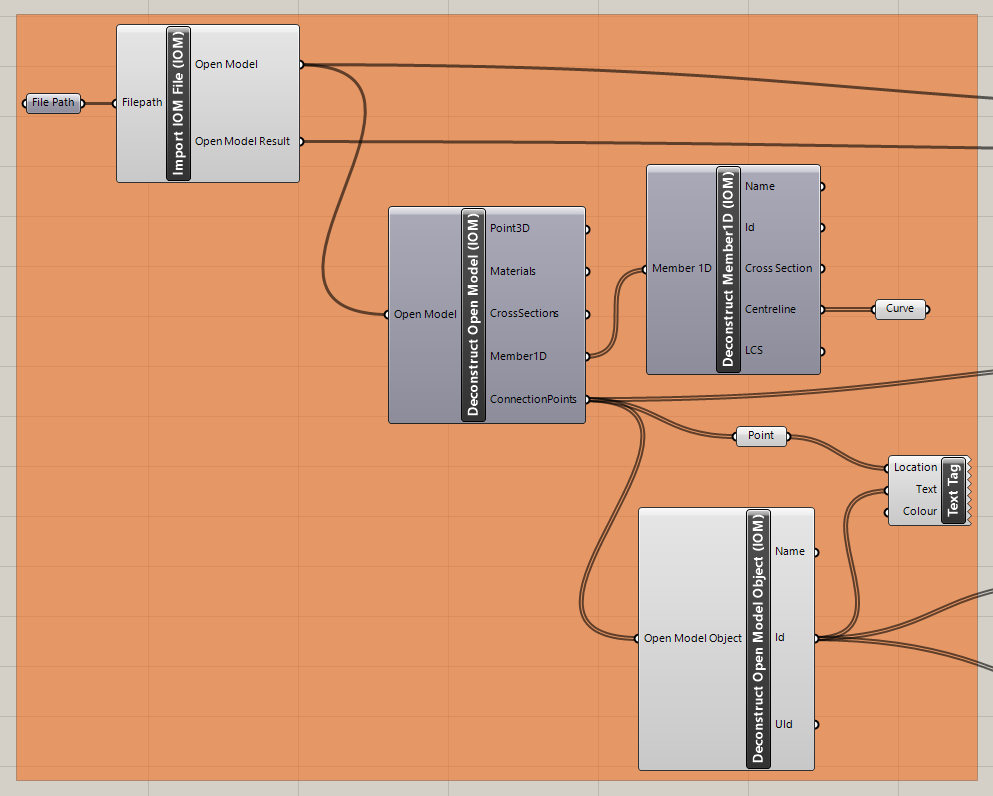

Fájl importálása és a szerkezet megjelenítése, beleértve a csomópontok leírását Rhinóban:

IDEA StatiCa / Open Model / Import IOM File
IDEA StatiCa / Open Model / Deconstruct Open Model
IDEA StatiCa / Open Model / Deconstruct Open Model Object
IDEA StatiCa / Open Model Create / Deconstruct Member 1D

Params / Geometry / Curve
Params / Geometry / Point
Display / Dimensions / Text Tag

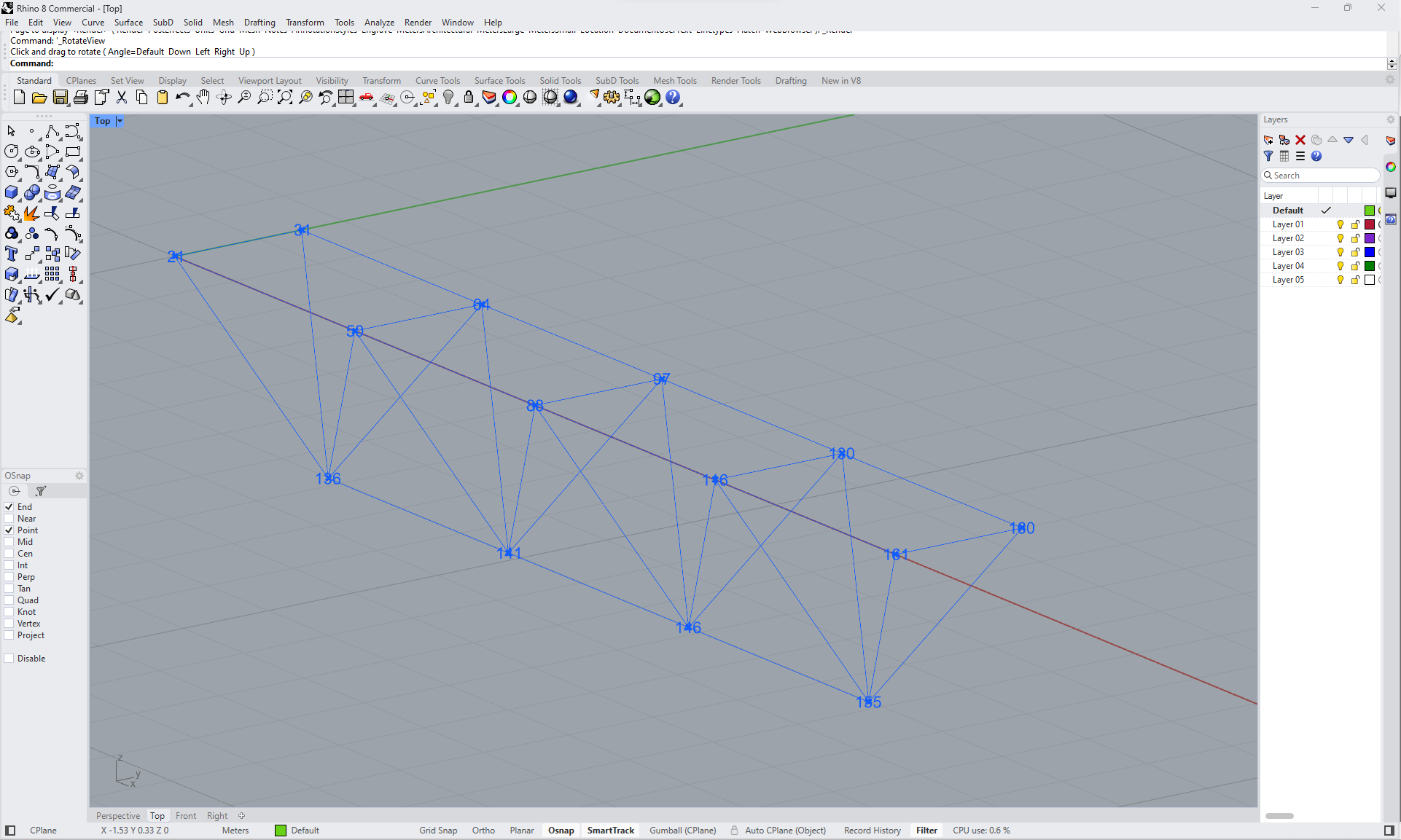

Most már láthatja a szerkezetet Rhinóban:

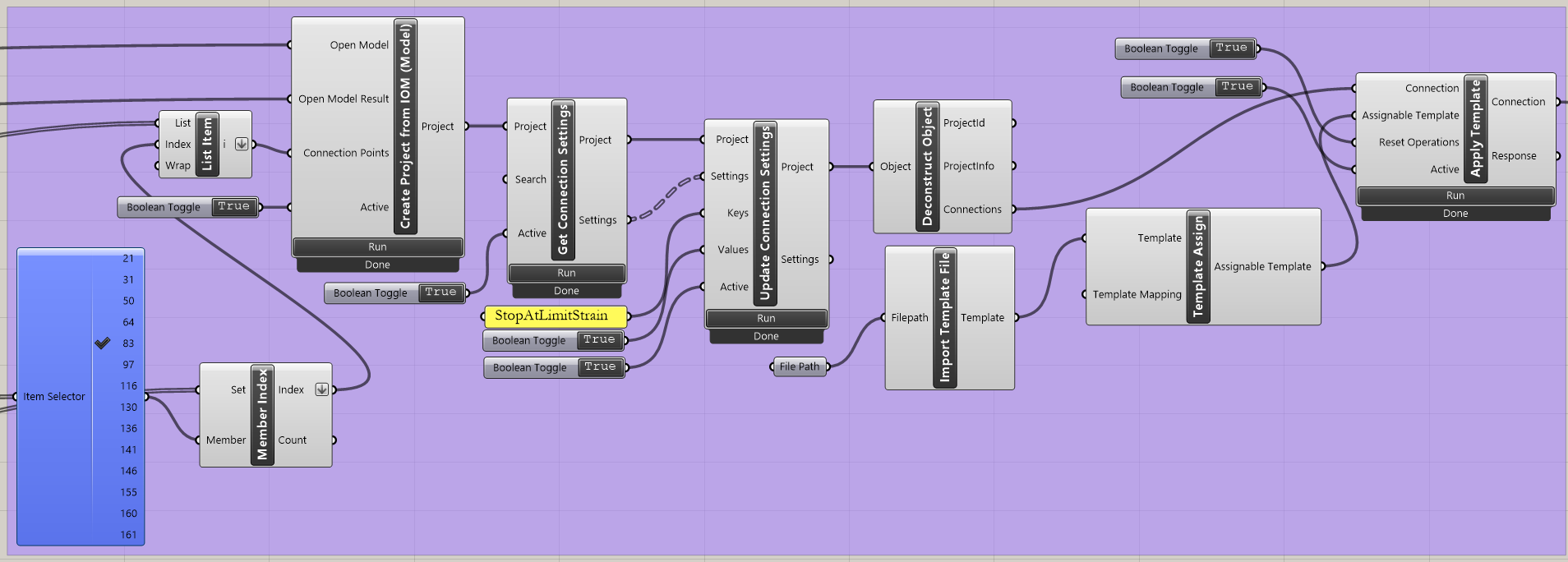

A sablon importálása és alkalmazása a kiválasztott csomópontokra:

IDEA StatiCa / App Common / Create Connection from IOM
IDEA StatiCa / Connection / Get Connection Settings
IDEA StatiCa / App Common / Deconstruct Object
IDEA StatiCa / Connection / Import Template file
IDEA StatiCa / Connection / Full template Assign
IDEA StatiCa / Connection / Apply Template

Human / Misc / Item Selector
Sets / Sets / Member Index
Sets / Lists / List item

Params / Primitive / File path (a sablon importálása - templ2.contemp)
Params / Input / Boolean Toggle (3x)

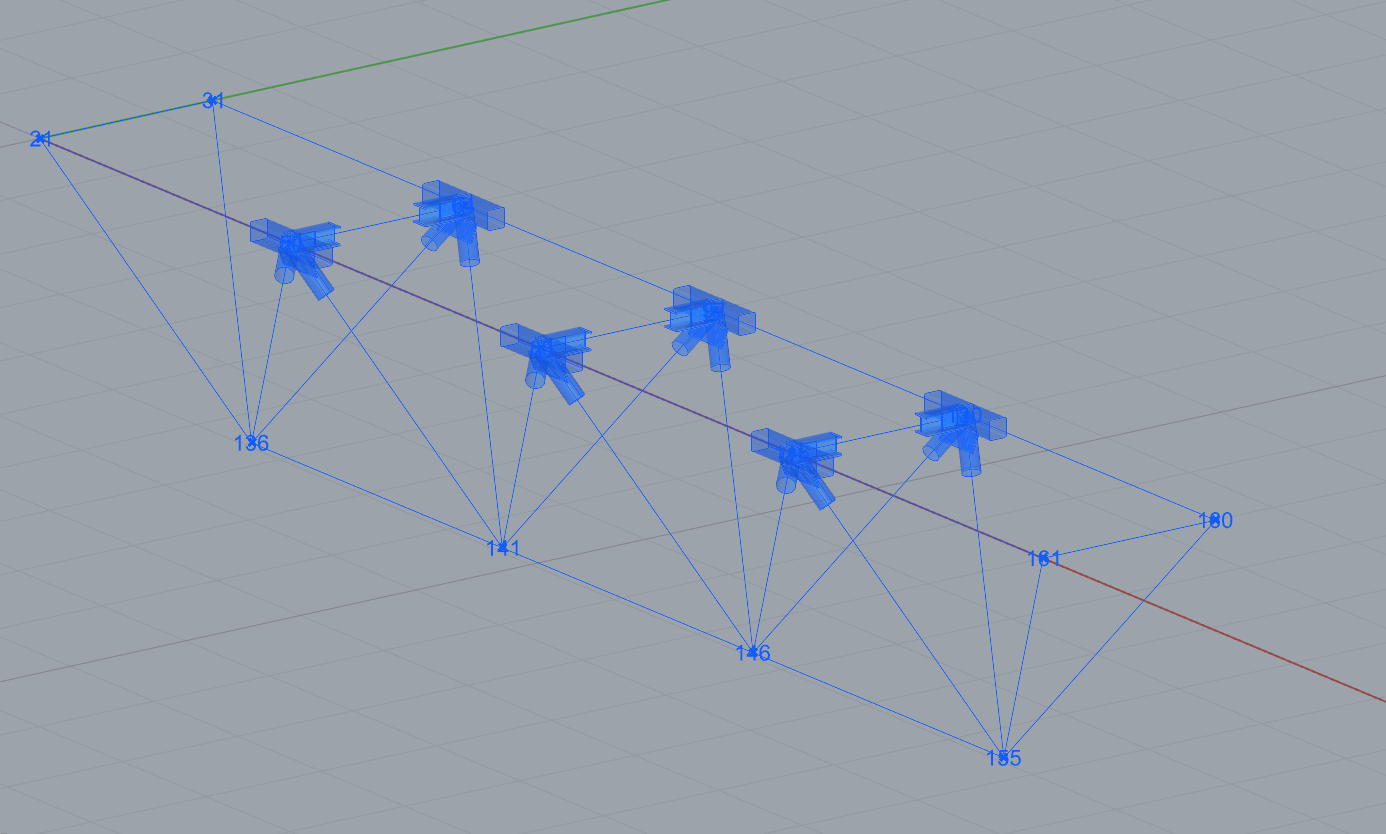

Most már láthatja a szerkezetet a kiválasztott csomópontokkal, amelyekre a sablon alkalmazásra került:

Grasshopper - paraméterek módosítása és a számítás futtatása

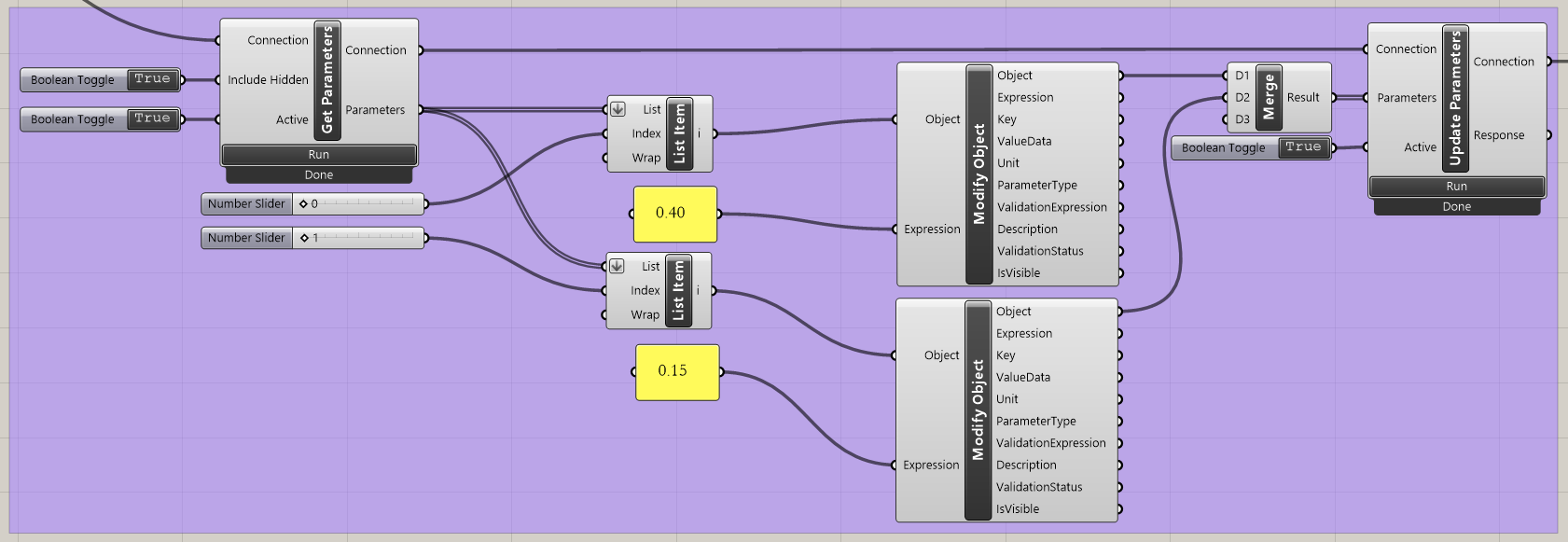

Paraméterek módosítása:

IDEA StatiCa / Connection / Get Parameters
IDEA StatiCa / Connection / Update Parameters

IDEA StatiCa / App Common / Modify Object (2x)

IDEA StatiCa / Connection / Modify Code Setup (a kimeneti táblázat egyszerűsítéséhez)
IDEA StatiCa / Connection / Modify Parameters

Params / Input / Panel (2x)
Params / Input / Boolean Toggle (3x)
Params / Input / Number Slider (2x)

Params / Sets / List Item (2x)
Params / Sets / Tree / Merge

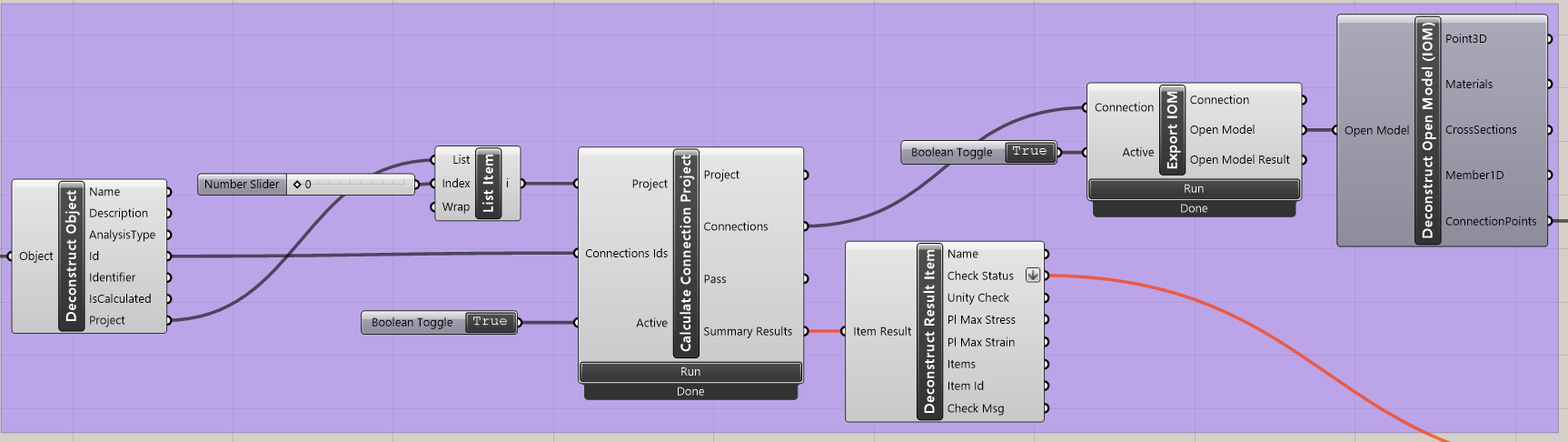

Csomópontok számítása:

IDEA StatiCa / App Common / Deconstruct Object

IDEA StatiCa / Connection / Calculate Connection Project
IDEA StatiCa / Connection / Deconstruct Result Item  (adatok átadása a vizualizációs komponenseknek)
IDEA StatiCa / Connection / Export IOM

IDEA StatiCa / Open Model / Connection Open Model (adatok átadása a vizualizációs komponenseknek)

Params / Input / Boolean Toggle (2x)
Params / Input / Number Slider (1x)

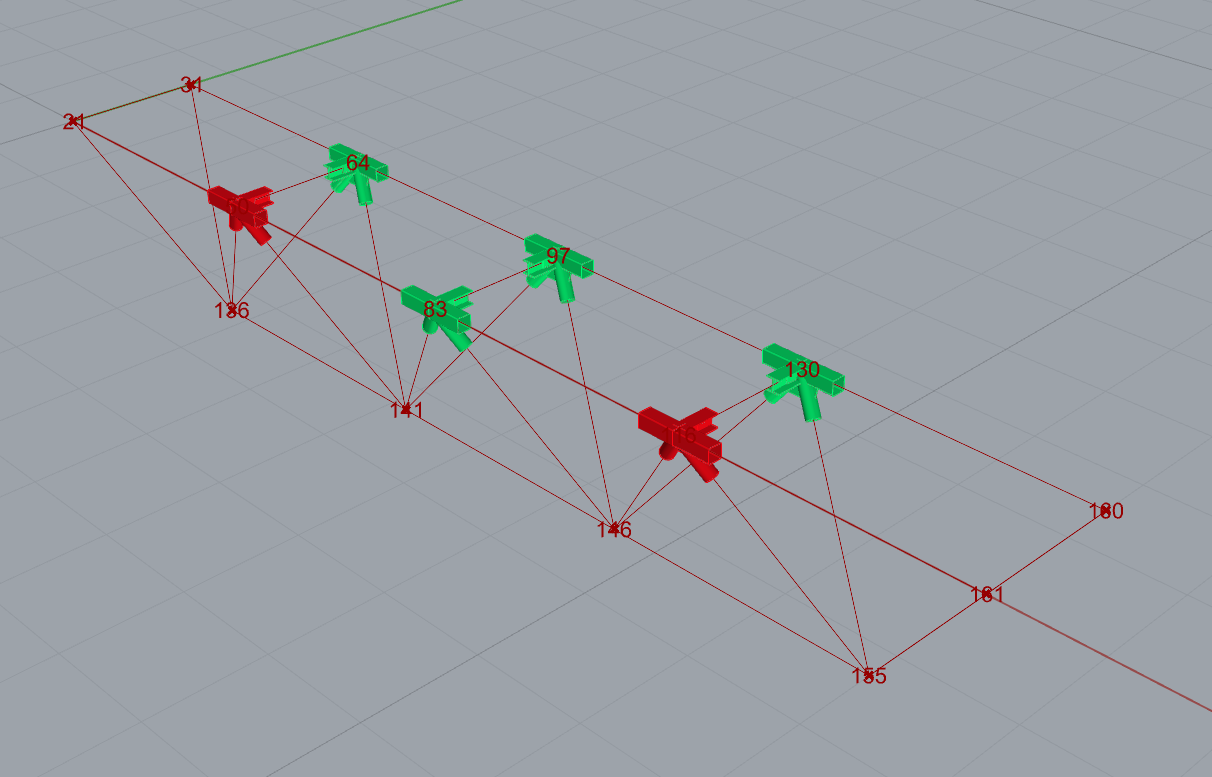

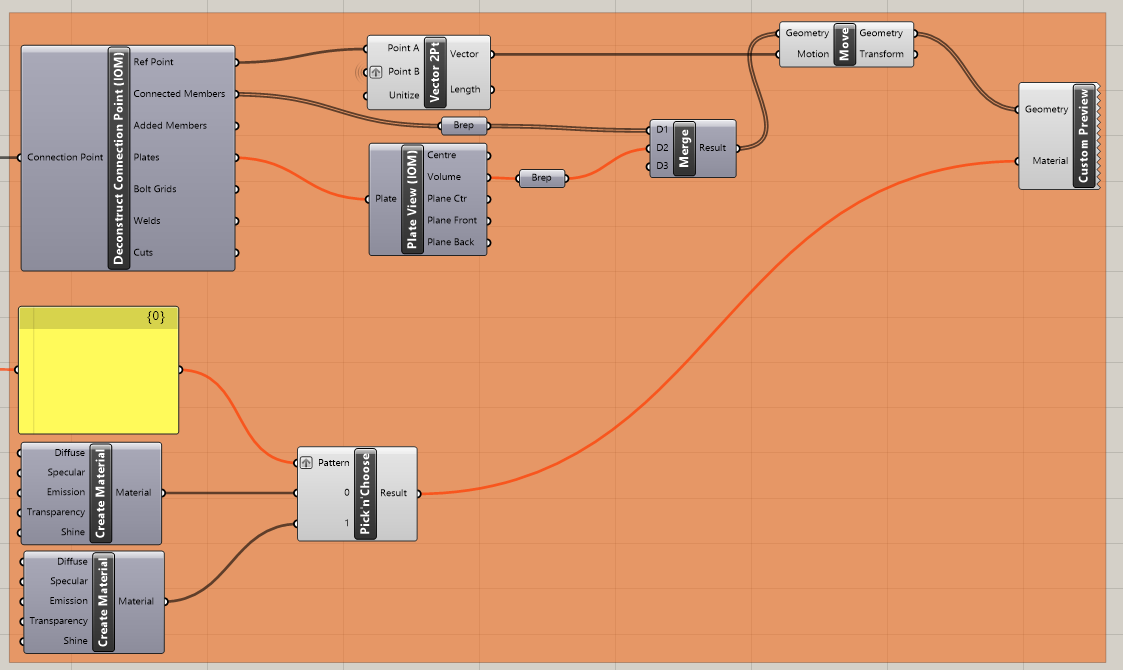

Eredmények vizualizációja:

A Grasshopper lehetővé teszi az eredmények grafikus vizualizációval való kiegészítését. A következő képen látható komponensek segítségével az ellenőrzésen átment csomópontok zölden, az ellenőrzésen nem átment csomópontok pedig pirosan jelennek meg.

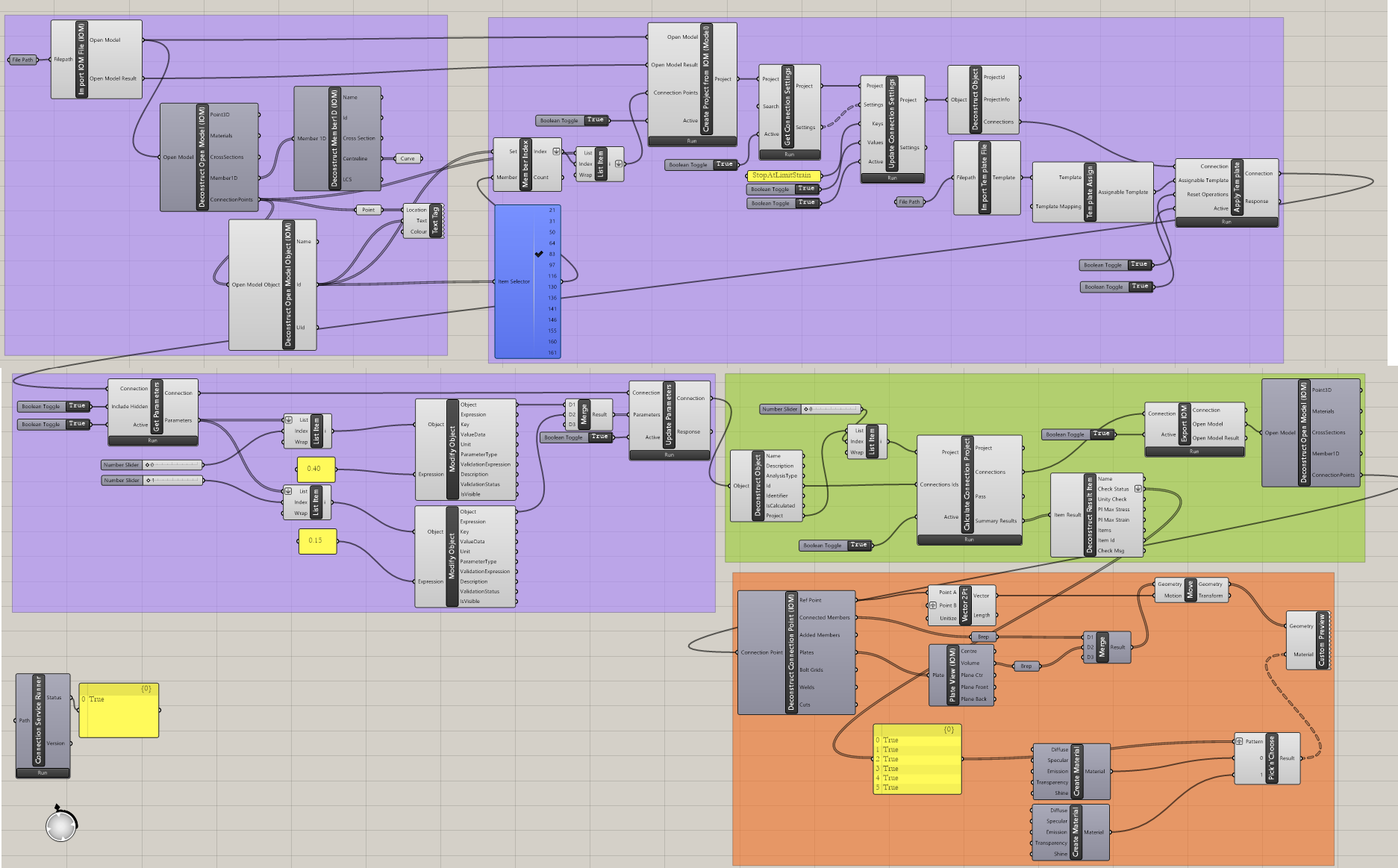

Itt látható a Grasshopper fájl teljesképe a komponensek közötti kapcsolatok megtekintéséhez:

Összetettebb példák a következő mappában találhatók

"%appdata%\McNeel\Rhinoceros\packages\8.0\IDEAStatiCa\0.2.5\Examples0.2.5.zip"
