Szeretné megérteni, hogyan kell ellenőrizni az IDEA StatiCa jelentéseket? Ez a cikk ismerteti az ellenőrzőlistát a kapcsolatok jelentéscsomagjainak átvizsgálásához, hogy biztosítsa a biztonságos modellezést és elemzést. Olvassa végig az ellenőrzőlistát, és találjon profi tippeket, amelyek segítenek javítani a kapcsolat tervezőjével való kommunikáció módján.

Egy kapcsolattervezési jelentés átvizsgálásakor, különösen felelős tervezőként (EoR), egy hatékony megközelítés sokkal eredményesebbé teszi a folyamatot.

Annak érdekében, hogy helyesen ellenőrizze a jelentést, az először két összetevőre osztható: a bemeneti adatokra és a kimeneti adatokra. A bemeneti adatok – jelen esetben a peremfeltételek, az anyagok, a keresztmetszetek és a terhek – elengedhetetlenek a helyes eredmények biztosításához. A kimeneti adatok, a feszültségképek és az összetevők szabványellenőrzései segítenek megbizonyosodni arról, hogy a kapcsolat megfelel, és az eredmények megbízhatók. Az ellenőrzőlista az alábbi öt ellenőrzésre osztható:

  1. Szerkezeti elem peremfeltételei (modelltípus és erő helyzete)
  2. Anyag és keresztmetszetek
  3. Terhek (LRFD vagy ASD)
  4. Feszültségkép (tehervándorlás)
  5. IDEA szabványellenőrzések: lemezek, csavarok, hegesztések, részletezési ellenőrzések

1. Szerkezeti elem peremfeltételei: megtámasztások és erő helyzete

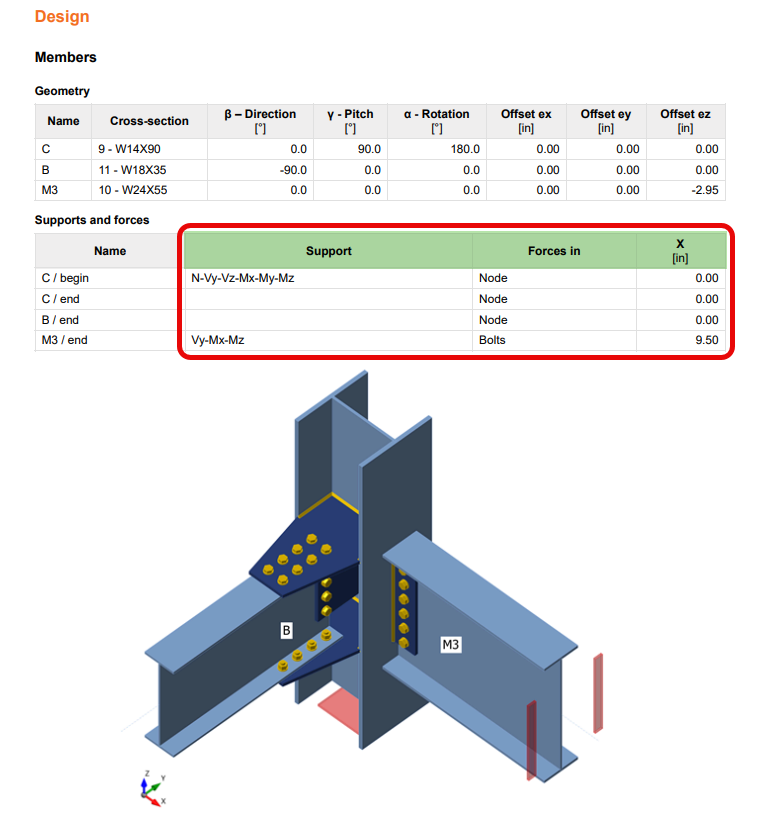

A választott modelltípust (az alkalmazott megtámasztásokat) az alábbi táblázat és ábra mutatja be. Például egy folytonos tartó megtámasztott végénél mind a hat reakció fel van sorolva, míg a szabad végénél egy sem. A számítási jelentés szintén tartalmazza a peremfeltételeket.

Megtámasztás: Megmutatja, hogy az egyes szerkezeti elemeknél mely szabadságfokok vannak megkötve.

Erők helyzete*: Az alkalmazott erők helyzete a szerkezeti elem hossztengelye mentén.

A táblázat az alkalmazott erők helyzetét is bemutatja.

*Profi tipp: ennek csavaroknak vagy pozíciónak kell lennie, ha a szerkezeti elemen csak nyíróterhelés van

2. Anyagok, keresztmetszetek és lemezvastagságok

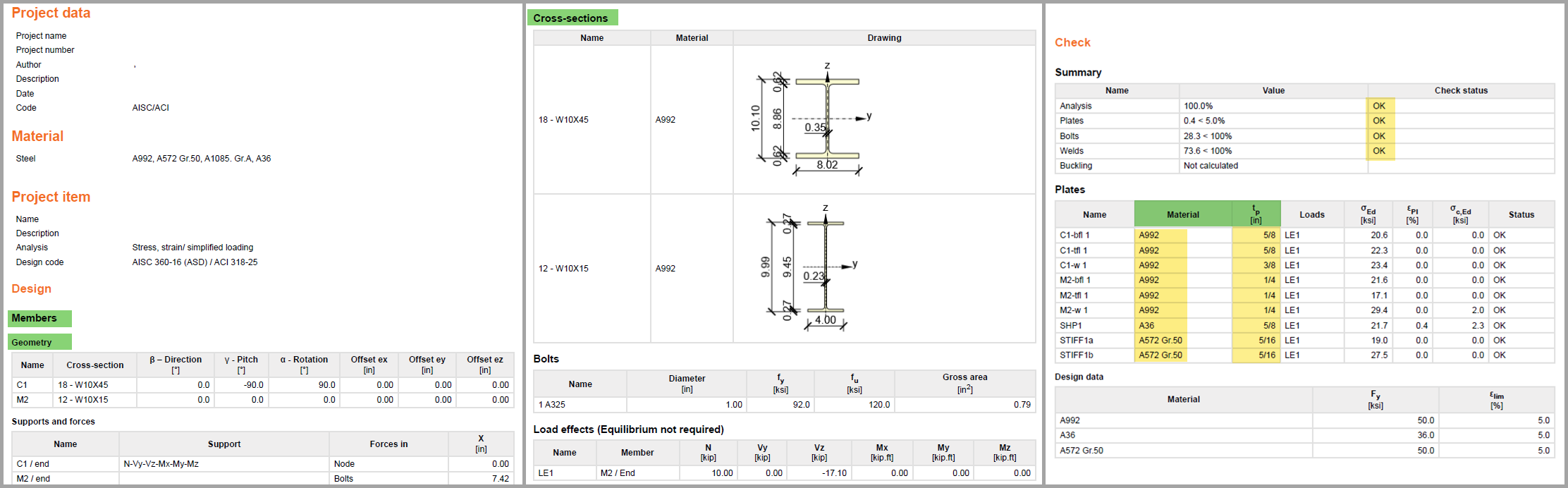

Az eredmények kiértékelése előtt ellenőrizze, hogy az alapvető geometria, a keresztmetszetek és az anyagtulajdonságok megfelelnek-e a projekt specifikációinak.

Ellenőrizze:

  • Az összes szerkezeti elemet és azok keresztmetszeteit
  • Az összes szerkezeti elem és lemez anyagtípusait
  • A lemezvastagságokat

3. Terhek (LRFD VAGY ASD)

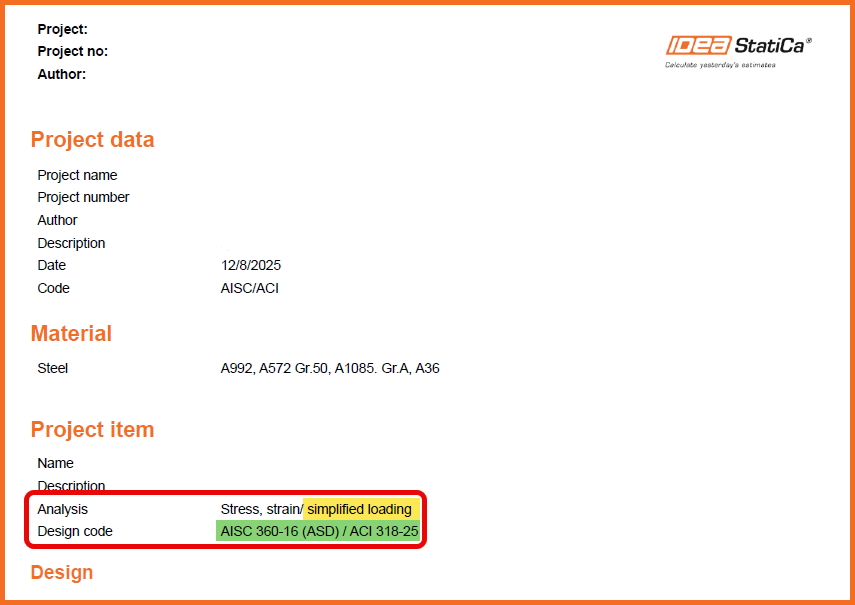

A kiválasztott tervezési módszernek meg kell felelnie a projekt követelményeinek. Az irányadó szabvány és módszer, az LRFD vagy az ASD, a jelentés első oldalán látható. Erősítse meg:

Egyszerűsített terhelés vs. egyensúlyi terhek

  • Egyszerűsített terhelés = csak a szerkezeti elemekben lévő maximális terhek kerülnek megadásra.
  • Egyensúlyi terhek= a felelős tervező (EoR) megadta az összes erőt a csomópontban, a globális analízis eredményeit, az átadott terheket stb.

*Profi tipp: Kérje meg a tervezőt, hogy adja hozzá az online nézet hivatkozását, hogy grafikusan láthassa a terheket a szerkezeti elemeken

4. Egyenértékű feszültség – tehervándorlás

A bemeneti adatok ellenőrzése után a következő lépés a kimeneti adatok kiértékelése.

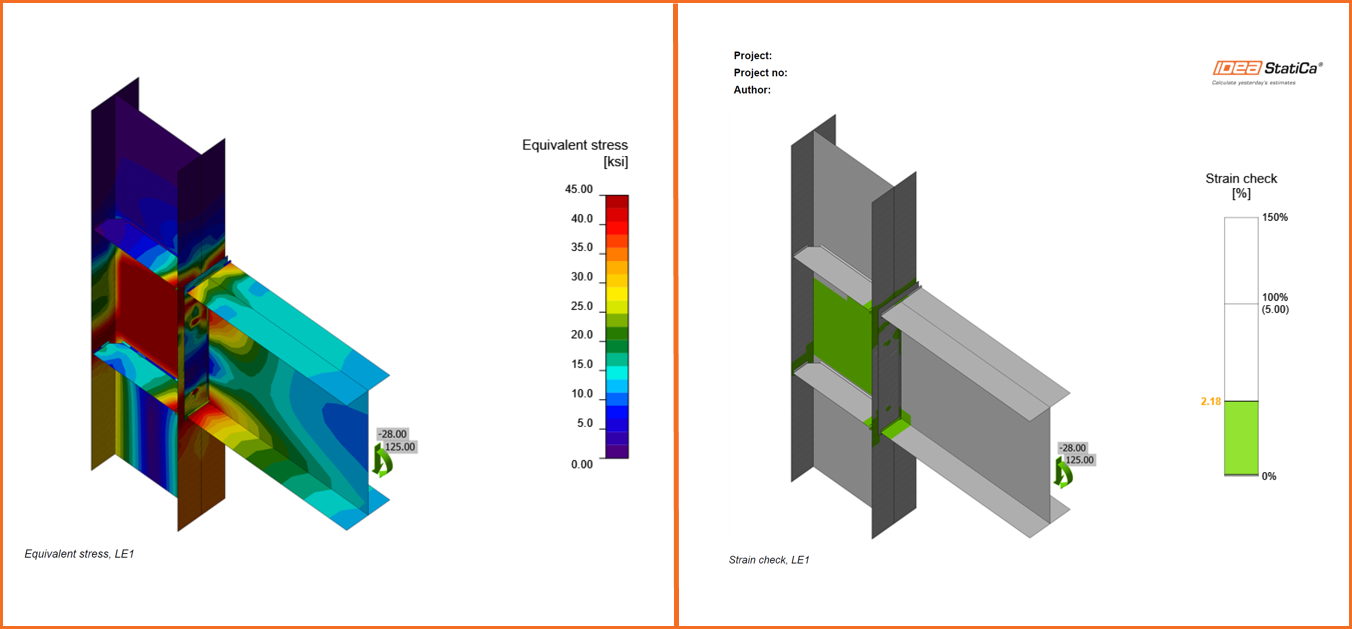

Az egyenértékű feszültségeloszlás betekintést nyújt a tehervándorlásba. A cél annak megerősítése, hogy az erők logikusan áramlanak a csatlakoztatott szerkezeti elemekből a lemezekbe, csavarokba és hegesztésekbe.

Az átvizsgálás során figyeljen:

  • A várható feszültségátadási mintákra
  • Nem szándékos feszültségkoncentrációkra
  • Lokalizált nagy igénybevételű területekre

Alakváltozás ellenőrzése

Az alakváltozás vizualizációja tovább pontosíthatja a kapcsolat viselkedését.

Jellemző tartományok:

  • Körülbelül 0,1% alatt → elsősorban rugalmas válasz
  • 0,1% és 5% között → lokalizált képlékeny átrendeződés

*Profi tipp: Kérje meg a tervezőt, hogy adja hozzá a deformált alakot ábrázoló képet a jelentéshez

5. Acél összetevők AISC szabványellenőrzései

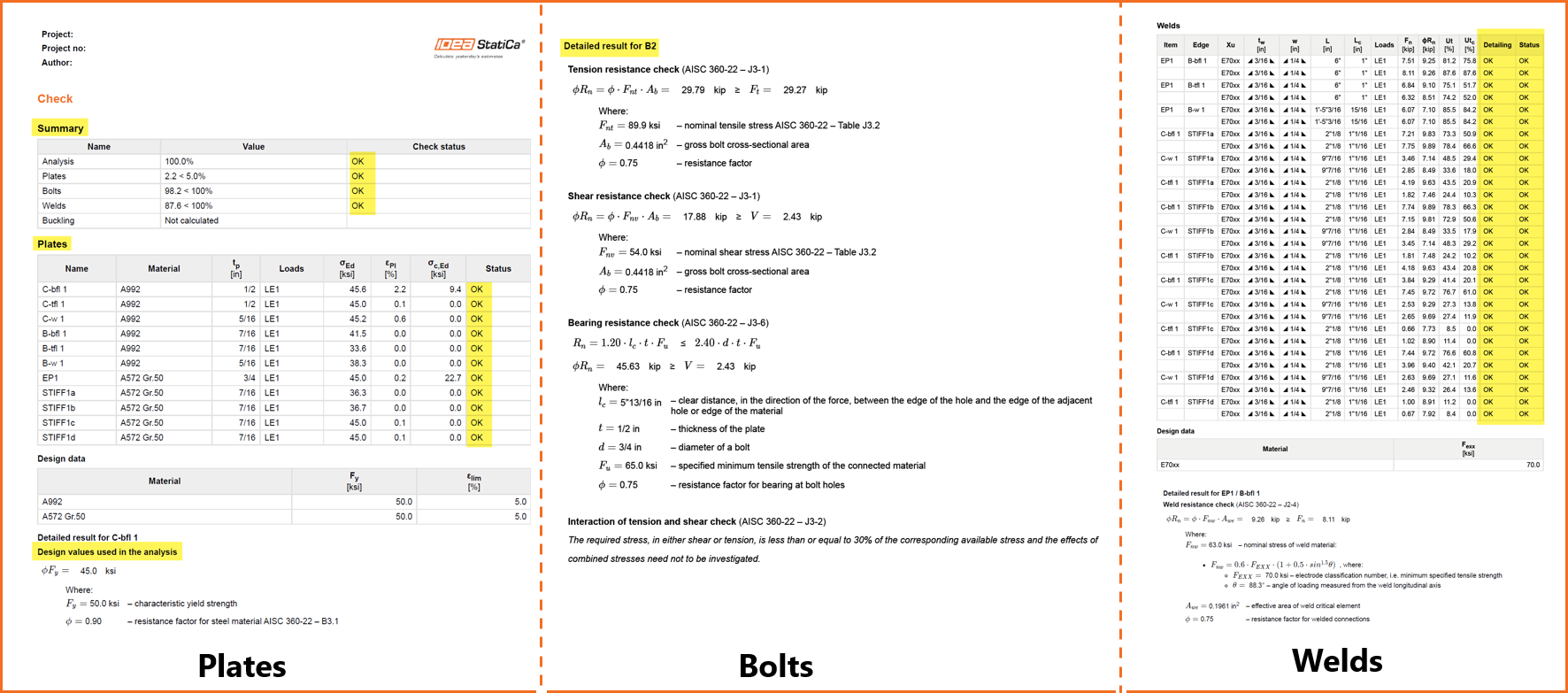

Végül tekintse át az összetevő szintű ellenőrzéseket az AISC követelményeinek megfelelően.

Erősítse meg az alábbiak ellenőrzését:

  • Lemez ellenőrzések
  • Összetevő ellenőrzések: csavarok, hegesztések, horgonyok
  • Vonatkozó részletezési ellenőrzések

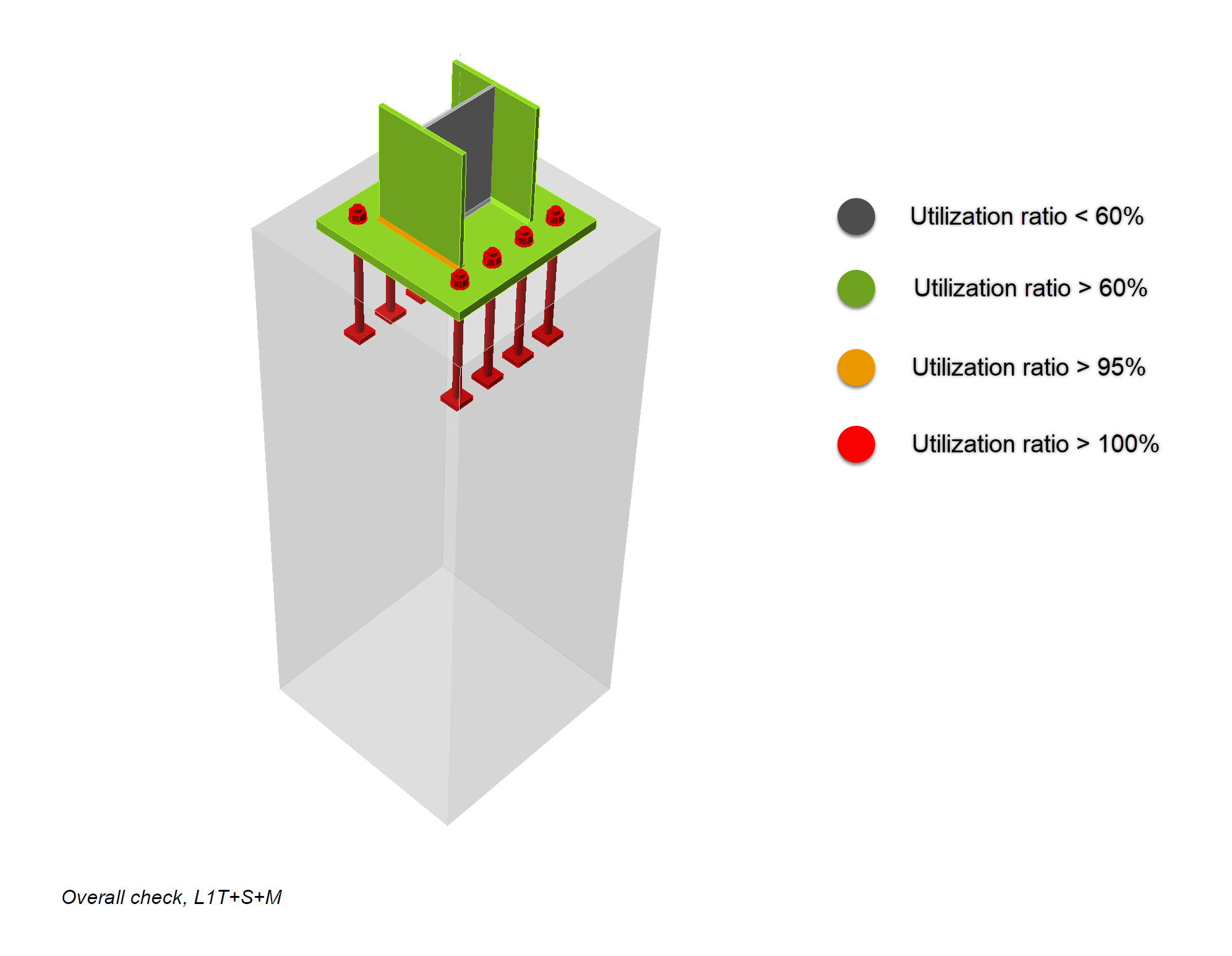

Az összesített nézet  forgalmi színrendszer segítségével összefoglalja az összetevők tervezési állapotát. Ez a nézet megkönnyíti az azonosítást

A jelentés e öt strukturált ellenőrzésre való felosztása egyértelmű átvizsgálási folyamatot biztosít, gyorsabbá és megbízhatóbbá téve a kapcsolat ellenőrzését.

A peremfeltételek, az anyagok és a terhek elsődleges megerősítésével a modell beállítása gyorsan ellenőrizhető. Ezt követően a feszültségeloszlás és a lemezek, csavarok és hegesztések szabványellenőrzéseinek átvizsgálása egyértelmű képet ad arról, hogyan adja át a kapcsolat az erőket.

Az elemzési és tervezési eredmények egyértelmű dokumentációjával a jelentés megadja a felelős tervezőnek (EoR) a szükséges információkat a számítási csomag magabiztos átvizsgálásához és jóváhagyásához.
