Fáradási élettartam névleges feszültség módszerrel
Fáradási élettartam névleges feszültség módszerrel
SteelConnection designVerificationsConnectionEN (Eurocode)

Fáradási élettartam névleges feszültség módszerrel

Ez a cikk elérhető még
ENCSDEESFRITPTNLHURO
AI-fordítás angolból

Ebben a cikkben ellenőrzési példák kerülnek bemutatásra az IDEA StatiCa Connection fáradási elemzési típusához. A névleges feszültség módszert alkalmazták. A CBFEM eredményeket az analitikus módszerrel és a végeselem-módszerrel hasonlítják össze tömör elemek alkalmazásával.

1. Általános

1.1. A névleges feszültség módszer

A tervezési élettartamot a névleges feszültség módszerrel becsülik meg, az EN 1993-1-9: 2005 szerint, a következőképpen:

\[\Delta \sigma_{E,2}=\sigma_{max}-\sigma_{min}\]

\[\Delta \sigma_R=\gamma_{F1} \sigma_{E,2}\]

\[N_R=N_c\sigma_c^m / \Delta \sigma_R^m\]

ahol:

  • \(\sigma_{max},\,\sigma_{min}\) – a feszültség szélső értékei
  • \(\Delta \sigma_{E,2}\) – a névleges feszültségtartomány karakterisztikus értéke
  • \(\gamma_{F1}\) – részleges biztonsági tényező, ezekhez a számításokhoz \(\gamma_{F1}=1.15\)
  • \(\Delta \sigma_R\) – a névleges feszültségtartomány méretezési értéke
  • \(N_c\) – referencia tartósság, minden számításhoz \(N_c=2\cdot 10^6\)
  • \(\sigma_c\) – a fáradási szilárdság referencia értéke az EN 1993-1-9:2005 8.1–8.10 táblázatából
  • \(m\) – a fáradási szilárdsági görbe meredeksége, minden számításhoz \(m=3\)

1.2. Feszültség az analitikus modell alapján

A teherkombinációból számított feszültség a következőképpen kapható:

\[\sigma_i=F_i/A\]

ahol:

  • \(F_i\) – a tengelyirányú erő szélső értéke
  • \(A\) – egy lemez keresztmetszeti területe

1.3. Numerikus modell

A végeselem-módszer modellek az Ansys 19.1-ben készültek a 181-es számú tömör elem felhasználásával. A hálóméret \(0.4t \times 0.4t\). A CBFEM modellek az IDEA StatiCa 22.1-es verziójában készültek négycsomópontos héjelemekkel. Az alapértelmezett hálóbeállításokat alkalmazzák, a minimális hálóméret 10 mm, a maximális 50 mm.


2. Kereszt alakú kapcsolat harántirányú sarokvarrattal

2.1. Leírás

Három lemez hegesztett kereszt alakú kapcsolata 6 mm torokvastagságú sarokvarratokkal készül. A lemez méretei 50x16 mm, S450 acélminőségből; lásd 1. ábra. A kapcsolatot húzóerő terheli.

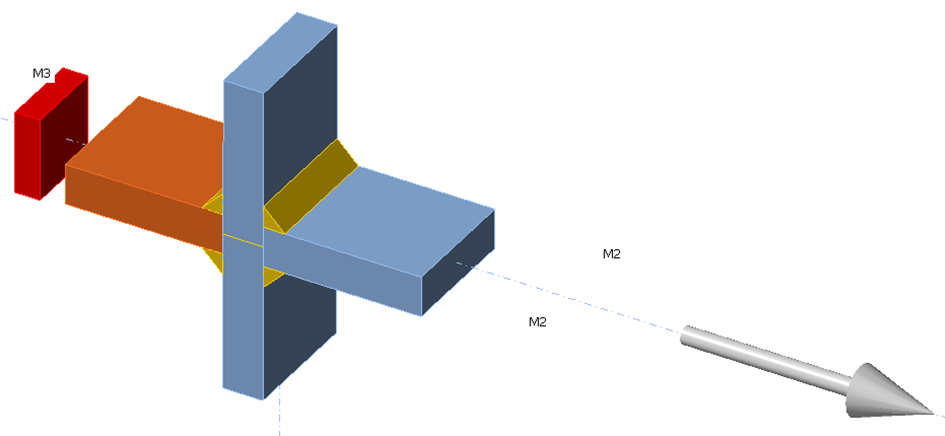

1. ábra: Hegesztett kereszt alakú kapcsolat

Ez a kapcsolat az EN 1993-1-9:2005 8.5 táblázata szerinti 1. szerkezeti részlet. A részletkategória \(l=\textrm{lemezvastagság}+2\times \textrm{varratvastagság}= 28\, \textrm{mm}\), azaz \(l<50\,\textrm{mm}\) esetén 80.

2.2. Analitikus modell

Ennél a kapcsolatnál a lemez keresztmetszeti területe \(A=50\cdot 16=800\, \textrm{mm}^2\). Az analitikus modell eredményei az 1. táblázatban találhatók.

1. táblázat: Az AM analitikus megoldás eredményei

\(F_{max}\)\(F_{min}\)\(\sigma_{max}\)\(\sigma_{min}\)\(\Delta \sigma_{E,2}\)\(\Delta \sigma_R\)\(N_R\)
[kN][kN][MPa][MPa][MPa][MPa][-]
85.38.53106.710.796110.47.61E+05
105.810.58132.213.2119136.94E+05
127.112.71158.915.9143164.52.3E+05
148.414.84185.618.6167192.11.45E+05
169.817212.221.2191219.79.66E+04

2.3. Numerikus modellek

A fáradási metszetek a varratmetszetek segítségével készülnek, a varrat lábától megfelelő távolságra, hogy elkerüljék a helyi varratgeometriából eredő csúcsfeszültség hatását (\(4t=64 \, \textrm{mm} \ge \textrm{szélesség} = 50\, \textrm{mm}\)). A végeselem-módszer és CBFEM numerikus megoldás eredményei a 2. és 3. táblázatban láthatók.

2. táblázat. A numerikus megoldás eredményei – végeselem-módszer

\(F_{max}\)\(F_{min}\)\(\sigma_{max}\)\(\sigma_{min}\)\(\Delta \sigma_{E,2}\)\(\Delta \sigma_R\)\(N_R\)
[kN][kN][MPa][MPa][MPa][MPa][-]
85.38.53106.810.796.1110.67.58E+05
105.810.58132.613.3119.3137.23.96E+05
127.112.71159.315.9143.4164.92.28E+05
148.414.84185.518.6166.91921.45E+05
169.817212.121.2190.9219.69.67E+04

3. táblázat. A numerikus megoldás eredményei – CBFEM

\(F_{max}\)\(F_{min}\)\(\sigma_{max}\)\(\sigma_{min}\)\(\Delta \sigma_{E,2}\)\(\Delta \sigma_R\)\(N_R\)
[kN][kN][MPa][MPa][MPa][MPa][-]
85.38.53108.710.997.8112.57.2E+05
105.810.58134.713.5121.2139.43.78E+05
127.112.71161.916.2145.7167.62.18E+05
148.414.84189.118.9170.2195.71.37E+05
169.81721621.6194.4223.69.16E+04

2.4. Ellenőrzés

A CBFEM numerikus számítás ellenőrzése analitikus és numerikus végeselem-módszer modelleken történik a feszültségtartomány és a fáradási tartósság alapján; lásd 2. ábra. A feszültségtartományok különbségének átlagos értéke kb. 2%.

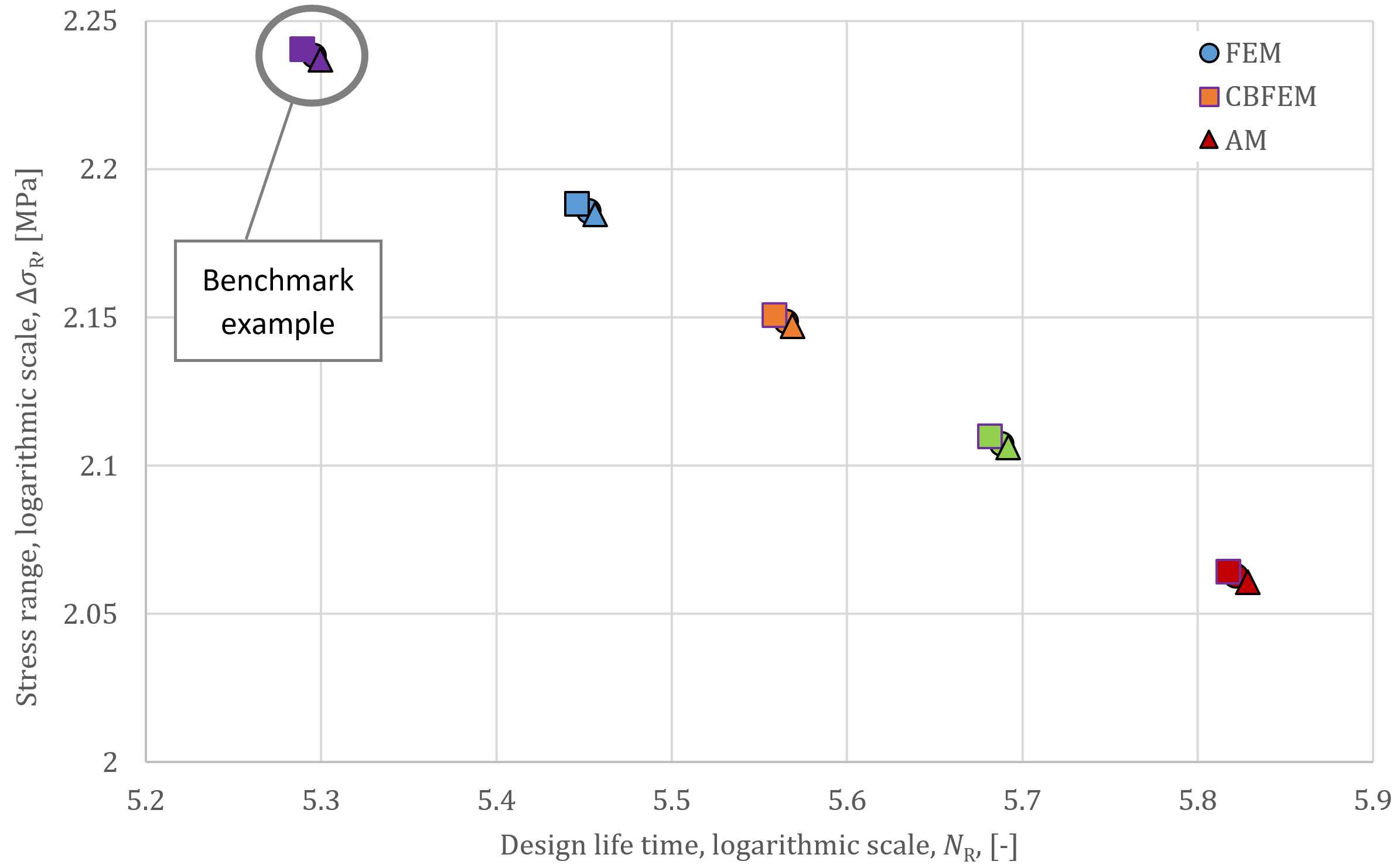

2. ábra: A tervezési élettartam NR értékeinek összehasonlítása

2.5. Benchmark példa

Bemeneti adatok

Lemezek:

  • S450 acél
  • Lemez 50 × 16 mm

Varrat:

  • Torokvastagság = 6 mm

Teherhatások:

  • \(F_{min}= 8.53\textrm{ kN}\)
  • \(F_{max}= 85.33\textrm{ kN}\)

Kimeneti adatok

  • Minimális normálfeszültség: \(\sigma_{min}= 10.9\textrm{ MPa}\)
  • Maximális normálfeszültség: \(\sigma_{max}= 108.7\textrm{ MPa}\)
  • A névleges feszültségtartomány karakterisztikus értéke: \(\Delta \sigma_{E,2}= 97.8\textrm{ MPa}\)
  • A névleges feszültségtartomány méretezési értéke: \(\Delta \sigma_{R}= 112.5\textrm{ MPa}\)
  • A fáradási szilárdság referencia értéke: \(\sigma_c= 80\textrm{ MPa}\)
  • A fáradási szilárdsági görbe meredeksége: \(m=3\)
  • Tervezési élettartam \(N_R=7.2\cdot 10^5\)

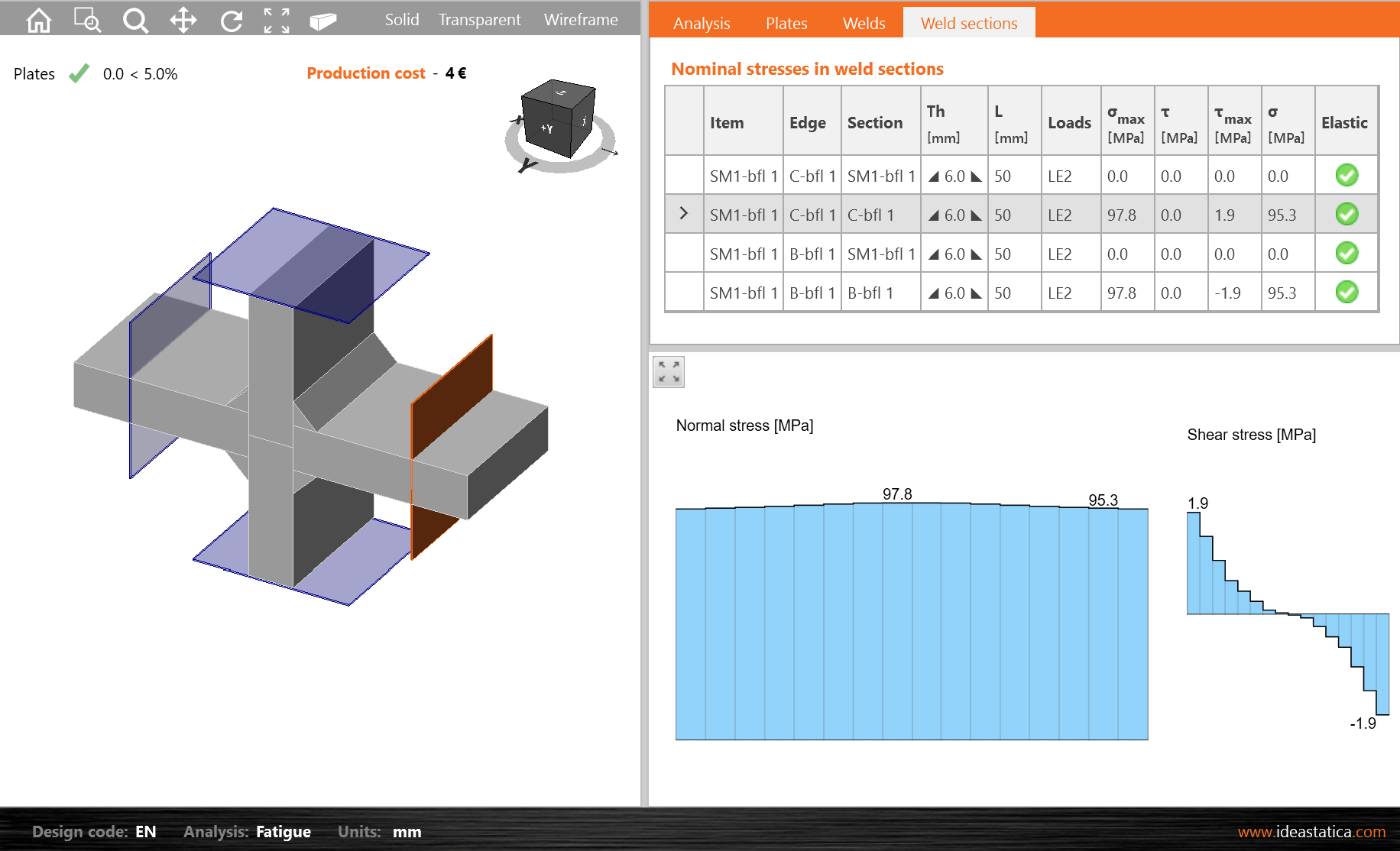

3. ábra: A névleges feszültségtartomány karakterisztikus értéke

Megnyitás a Viewer alkalmazásbanLetöltés


3. Lemez kereszt alakú kapcsolata két harántirányú lemezzel

3.1. Leírás

Két harántirányú lemezzel kialakított hegesztett kereszt alakú kapcsolat 4 mm torokvastagságú sarokvarratokkal készül; lásd 4. ábra. A lemez méretei 90x10 mm. S235 acélminőségből készültek. A kapcsolatot húzóerő terheli.

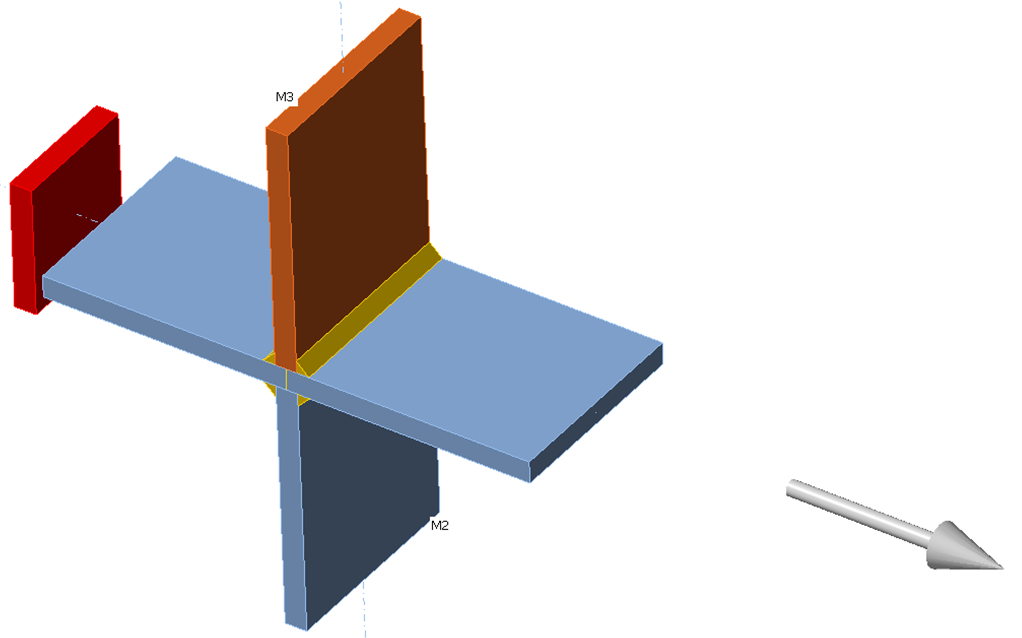

4. ábra: Hegesztett kereszt alakú kapcsolat két harántirányú lemezzel

Az EN 1993-1-9: 2005 szerint ez a kapcsolat a 8.4 táblázat 6. szerkezeti részlete. A részletkategória 80, mivel \(l=\textrm{lemezvastagság}+2\times \textrm{varratvastagság}= 18\, \textrm{mm}\), azaz \(l<50\,\textrm{mm}\).

3.2. Analitikus és numerikus modellek

A lemez keresztmetszeti területe ennél az analitikus számításnál A = 900 mm2. A fáradási metszetek a varratmetszetek segítségével készülnek, a varrat lábától megfelelő távolságra, hogy elkerüljék a helyi varratgeometriából eredő csúcsfeszültség hatását \( (9t = 90\textrm{ mm} \ge \textrm{szélesség}=90\textrm{ mm}) \). Az AM analitikus modell, a végeselem-módszer tömör modell és a CBFEM héjmodell eredményei a 4. táblázatban találhatók.

4. táblázat: A megoldások eredményei

AM FEM CBFEM
\(F_{max}\)\(F_{min}\)\(\Delta \sigma_R\)\(N_R\)\(\Delta \sigma_R\)\(N_R\)\(\Delta \sigma_R\)\(N_R\)
[kN][kN][MPa][-][MPa][-][MPa][-]
9991156.73E+05115.56.64E+05115.96.57E+05
108.99127.74.92E+051284.88E+05128.74.81E+05
118.89140.33.71E+05140.73.68E+05141.53.62E+05
128.791532.86E+05153.42.84E+05154.22.79E+05
1449172.51.99E+051731.98E+05173.91.95E+05

3.3. Ellenőrzés

A CBFEM numerikus számítás ellenőrzése analitikus és numerikus végeselem-módszer modelleken történik a feszültségtartomány és a fáradási tartósság alapján, lásd 4. táblázat és 5. ábra. A maximális és átlagos feszültségkülönbség kevesebb mint 1%.

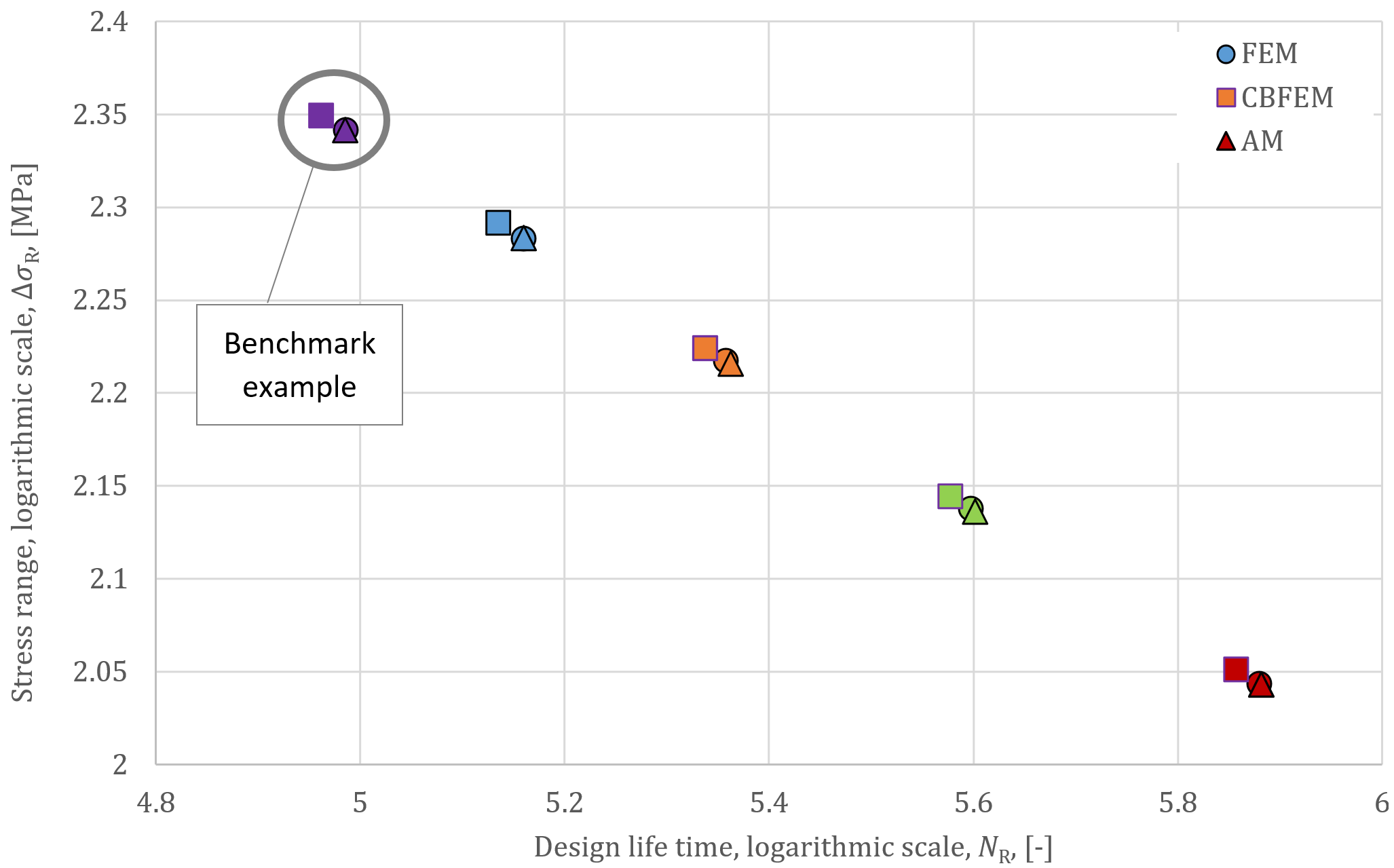

5. ábra: A tervezési élettartam NR értékeinek összehasonlítása

3.4. Benchmark példa

Bemeneti adatok

Lemezek:

  • S235 acél
  • Lemez 90 × 10 mm

Varrat:

  • Torokvastagság = 4 mm

Teherhatások:

  • \(F_{min}= 9\textrm{ kN}\)
  • \(F_{max}= 99\textrm{ kN}\)

Kimeneti adatok

  • Minimális normálfeszültség: \(\sigma_{min}= 10.1\textrm{ MPa}\)
  • Maximális normálfeszültség: \(\sigma_{max}= 110.9\textrm{ MPa}\)
  • A névleges feszültségtartomány karakterisztikus értéke: \(\Delta \sigma_{E,2}= 100.8\textrm{ MPa}\)
  • A névleges feszültségtartomány méretezési értéke: \(\Delta \sigma_{R}= 115.9\textrm{ MPa}\)
  • A fáradási szilárdság referencia értéke: \(\sigma_c= 80\textrm{ MPa}\)
  • A fáradási szilárdsági görbe meredeksége: \(m=3\)
  • Tervezési élettartam \(N_R=6.57\cdot 10^5\)
Megnyitás a Viewer alkalmazásbanLetöltés


4. Hegesztett T kapcsolat hosszirányú lemezzel

4.1. Leírás

A 100 x 8 mm méretű hosszirányú lemezt egy 40 x 8 mm méretű lemezhez hegesztik 4 mm torokvastagságú sarokvarratokkal; lásd 6. ábra. Mindkét lemez S355 acélminőségből készül. A kapcsolatot húzóerő terheli.

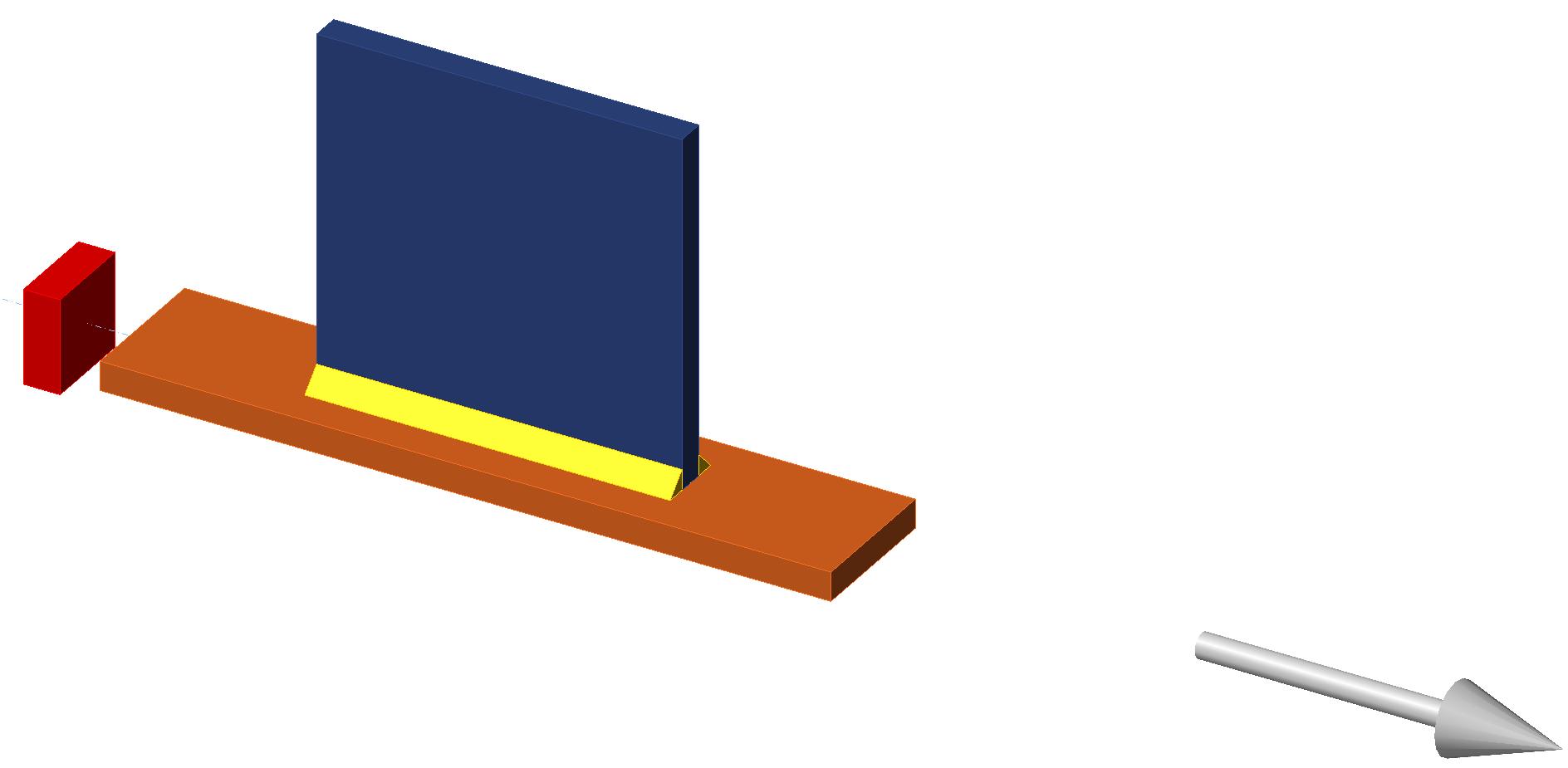

6. ábra: Hegesztett T kapcsolat hosszirányú lemezzel

Az EN 1993-1-9:2005 szerint ez a kapcsolat a 8.4 táblázat 1. szerkezeti részlete. A részletkategória 63, mivel \(L=100 \textrm{ mm}\), azaz \(80<L<100\textrm{ mm}\).

4.2. Analitikus és numerikus modellek

A lemez keresztmetszeti területe ennél az analitikus számításnál A = 320 mm2. A fáradási metszetek egy munkafelület segítségével készülnek, a varrat lábától 40 mm távolságra, hogy elkerüljék a helyi varratgeometriából eredő csúcsfeszültség hatását. Az AM analitikus modell, a végeselem-módszer tömör modell és a CBFEM héjmodell eredményei az 5. táblázatban találhatók.

5. táblázat: A megoldások eredményei

AM FEM CBFEM
\(F_{max}\)\(F_{min}\)\(\Delta \sigma_R\)\(N_R\)\(\Delta \sigma_R\)\(N_R\)\(\Delta \sigma_R\)\(N_R\)
[kN][kN][MPa][-][MPa][-][MPa][-]
343.4110.03.76E+05129.42.31E+05110.23.74E+05
37.53.8121.32.8E+05142.61.72E+05121.22.81E+05
41.74.2134.72.05E+05158.61.25E+05135.02.03E+05
44.54.5143.81.68E+05169.11.03E+05143.91.68E+05
49.85.0161.01.2E+05189.47.36E+04161.21.19E+05

4.3. Ellenőrzés

A CBFEM numerikus számítás ellenőrzése analitikus és numerikus végeselem-módszer modelleken történik a feszültségtartomány és a fáradási tervezésiélettartam alapján, lásd 5. táblázat és 7. ábra. Az analitikus modellel való maximális és átlagos feszültségkülönbség kb. 1%. A végeselem-módszer és a CBFEM közötti különbség nagyobb a tömör és héjmodell közötti eltérés, valamint az excentricitás figyelembevételének módja miatt.

7. ábra: A tervezési élettartam NR értékeinek összehasonlítása

4.4. Benchmark példa

Bemeneti adatok

Lemezek:

  • S355 acél
  • Lemez 40 × 8 mm
  • Lemez 100 × 8 mm

Varrat:

  • Varrat torokvastagsága = 4 mm

Teherhatások:

  • \(F_{min}= 3.4\textrm{ kN}\)
  • \(F_{max}= 34\textrm{ kN}\)

Kimeneti adatok

  • Minimális normálfeszültség: \(\sigma_{min}= 10.6\textrm{ MPa}\)
  • Maximális normálfeszültség: \(\sigma_{max}= 106.4\textrm{ MPa}\)
  • A névleges feszültségtartomány karakterisztikus értéke: \(\Delta \sigma_{E,2}= 95.8\textrm{ MPa}\)
  • A névleges feszültségtartomány méretezési értéke: \(\Delta \sigma_{R}= 110.2\textrm{ MPa}\)
  • A fáradási szilárdság referencia értéke: \(\sigma_c= 63\textrm{ MPa}\)
  • A fáradási szilárdsági görbe meredeksége: \(m=3\)
  • Tervezési élettartam \(N_R=3.74\cdot 10^5\)
Megnyitás a Viewer alkalmazásbanLetöltés


5. Hegesztett T kapcsolat harántirányú lemezzel

5.1. Leírás

Egy 50 x 12 mm méretű lemezből és egy 50x10 mm méretű harántirányú lemezből álló hegesztett T kapcsolat S355 acélminőségből készül sarokvarratokkal, 5 mm torokvastagságú varrattal; lásd 8. ábra. A kapcsolatot húzóerő terheli.

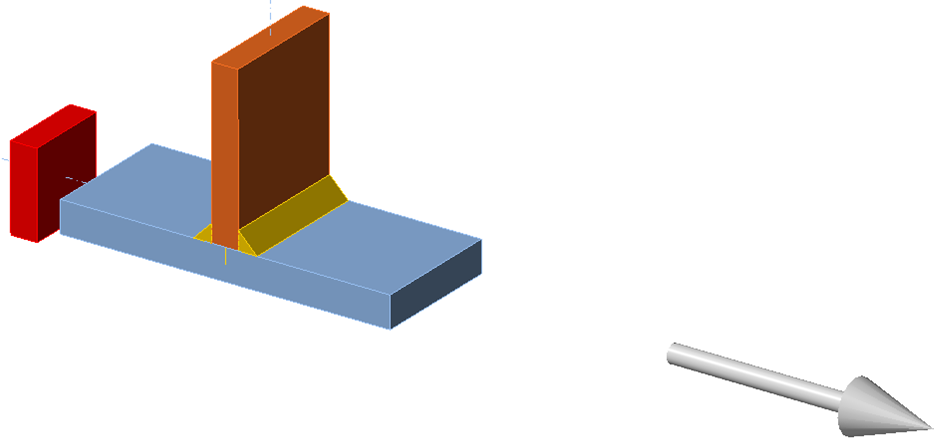

8. ábra. Hegesztett T kapcsolat harántirányú lemezzel

Az EN 1993-1-9: 2005 szerint ez a kapcsolat a 8.4 táblázat 6. szerkezeti részlete. A részletkategória 80, mivel \(l=\textrm{lemezvastagság}+2\times \textrm{varratvastagság}= 20\, \textrm{mm}\), azaz \(l<50\,\textrm{mm}\).

5.2. Analitikus és numerikus modellek

A lemez keresztmetszeti területe ennél az analitikus számításnál A = 600 mm2. A fáradási metszetek a varratmetszetek segítségével készülnek, a varrat lábától 5t távolságra, hogy elkerüljék a helyi varratgeometriából eredő csúcsfeszültség hatását (\(5t=60\textrm{ mm} > t=50\textrm{ mm}\)). Az AM analitikus modell, a végeselem-módszer tömör modell és a CBFEM héjmodell eredményei a 6. táblázatban találhatók.

6. táblázat: A megoldások eredményei

AM FEM CBFEM
\(F_{max}\)\(F_{min}\)\(\Delta \sigma_R\)\(N_R\)\(\Delta \sigma_R\)\(N_R\)\(\Delta \sigma_R\)\(N_R\)
[kN][kN][MPa][-][MPa][-][MPa][-]
94.19.4162.32.39E+05155.02.75E+05162.82.37E+05
117.811.8203.21.22E+05194.01.4E+05203.81.21E+05
140.714.1242.87.16E+04231.88.23E+04243.37.11E+04
152.015.2262.25.68E+04250.36.53E+04263.05.63E+04
160.016.0276.04.87E+04263.55.6E+04276.94.82E+04

5.3. Ellenőrzés

A CBFEM numerikus számítás ellenőrzése analitikus és numerikus végeselem-módszer modelleken történik a feszültségtartomány és a fáradási élettartam alapján, lásd 9. ábra és 6. táblázat. Az analitikus modellel való maximális és átlagos feszültségkülönbség kb. 1%. Ebben az esetben az excentricitásnak nincs nagy hatása; a végeselem-módszer és a CBFEM közötti különbség kb. 5%.

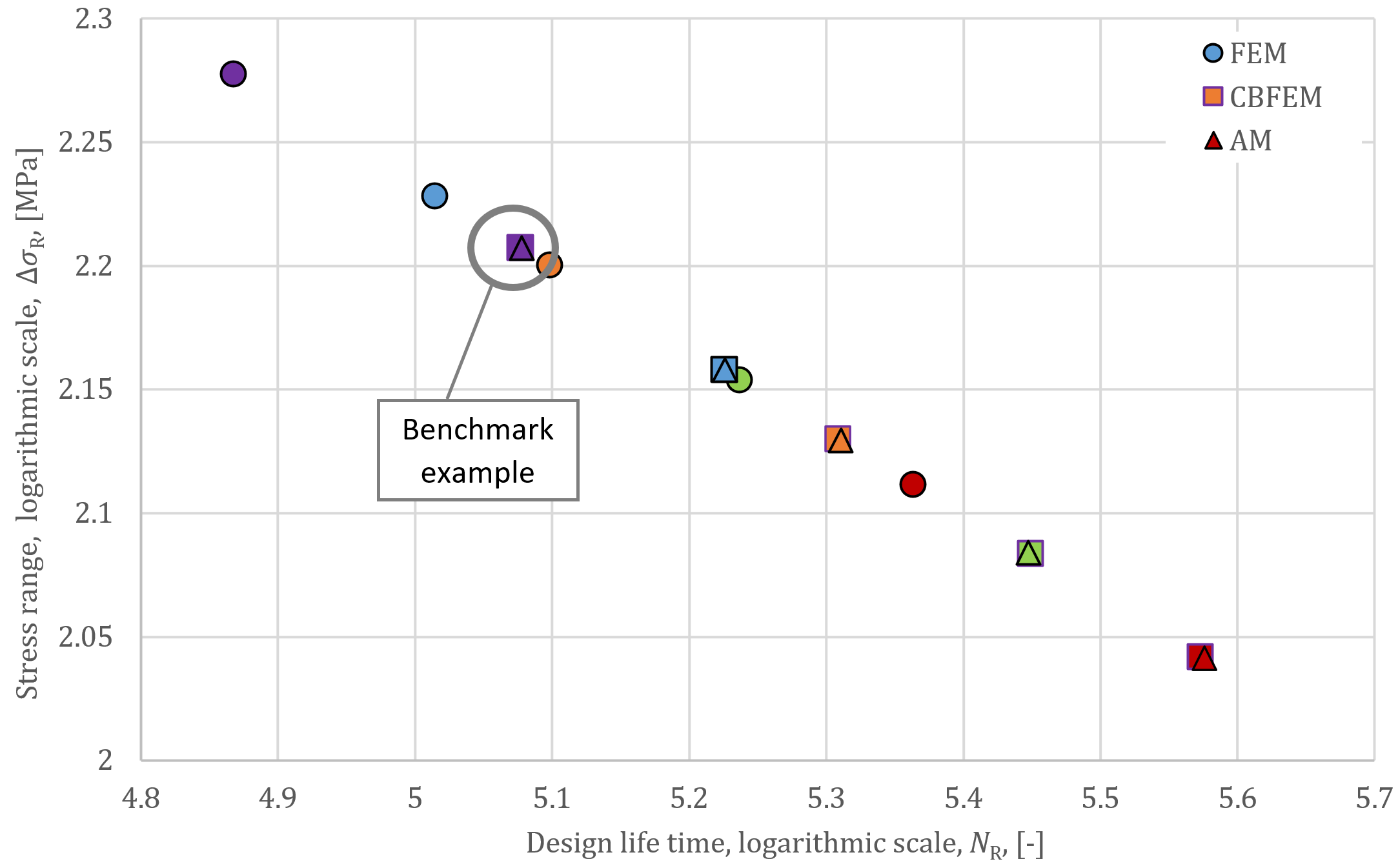

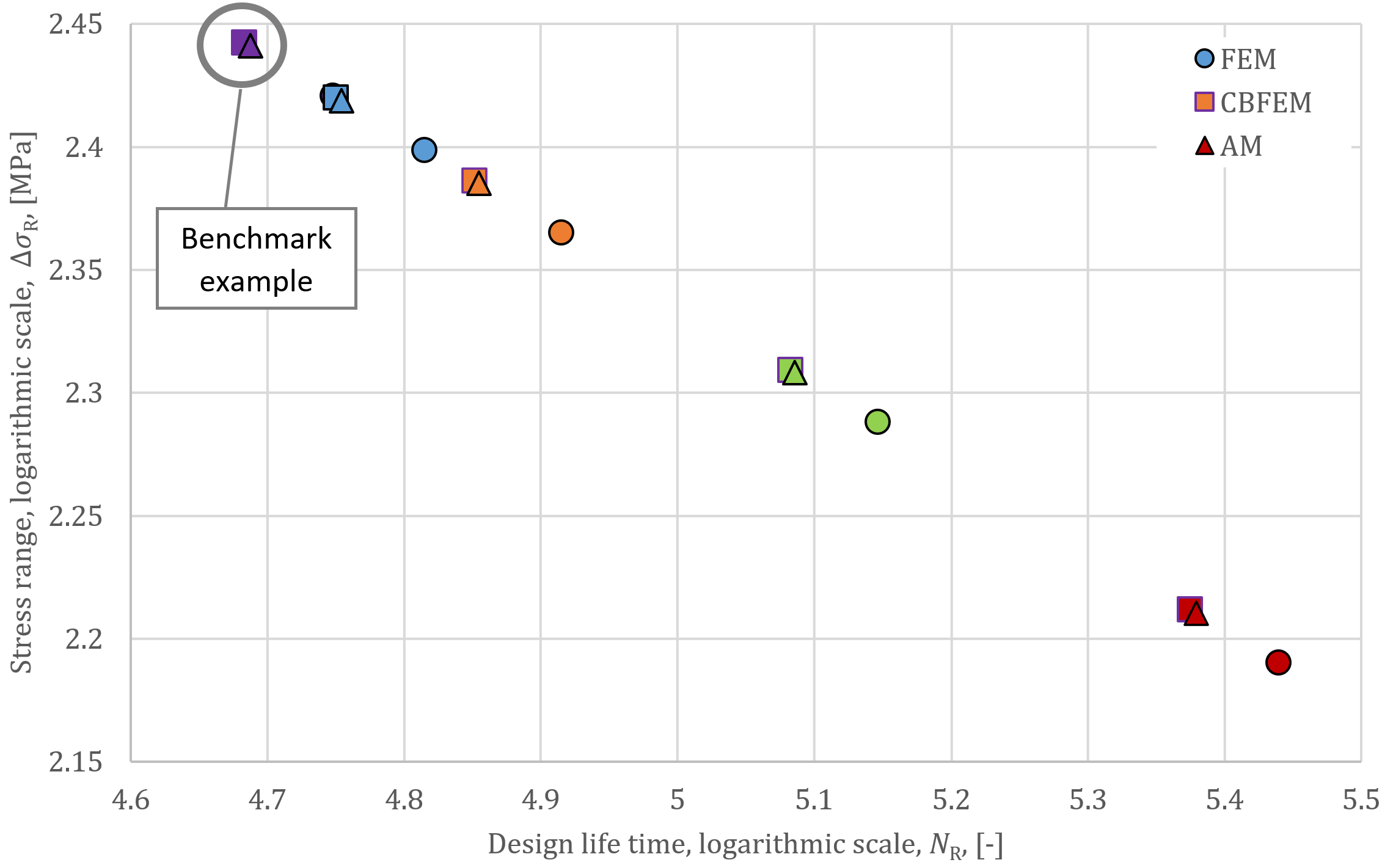

9. ábra: A tervezési élettartam NR

5.4. Benchmark példa

Bemeneti adatok

Lemezek:

  • S355 acél
  • Lemez 50 × 12 mm
  • Harántirányú lemez 50 × 10 mm

Varrat:

  • Torokvastagság = 5 mm

Teherhatások:

  • \(F_{min}= 9.4\textrm{ kN}\)
  • \(F_{max}= 94.1\textrm{ kN}\)

Kimeneti adatok

  • Minimális normálfeszültség: \(\sigma_{min}= 15.7\textrm{ MPa}\)
  • Maximális normálfeszültség: \(\sigma_{max}= 157.3\textrm{ MPa}\)
  • A névleges feszültségtartomány karakterisztikus értéke: \(\Delta \sigma_{E,2}= 141.6\textrm{ MPa}\)
  • A névleges feszültségtartomány méretezési értéke: \(\Delta \sigma_{R}= 162.8\textrm{ MPa}\)
  • A fáradási szilárdság referencia értéke: \(\sigma_c= 80\textrm{ MPa}\)
  • A fáradási szilárdsági görbe meredeksége: \(m=3\)
  • Tervezési élettartam \(N_R=2.37\cdot 10^5\)
Megnyitás a Viewer alkalmazásbanLetöltés


Az ellenőrzési példákat Kirill Golubiatnikov készítette a Prágai Műszaki Egyetemen.
