}Az integrációs eljárás befejezéséhez néhány további manuális lépés szükséges az ETABS-ban:

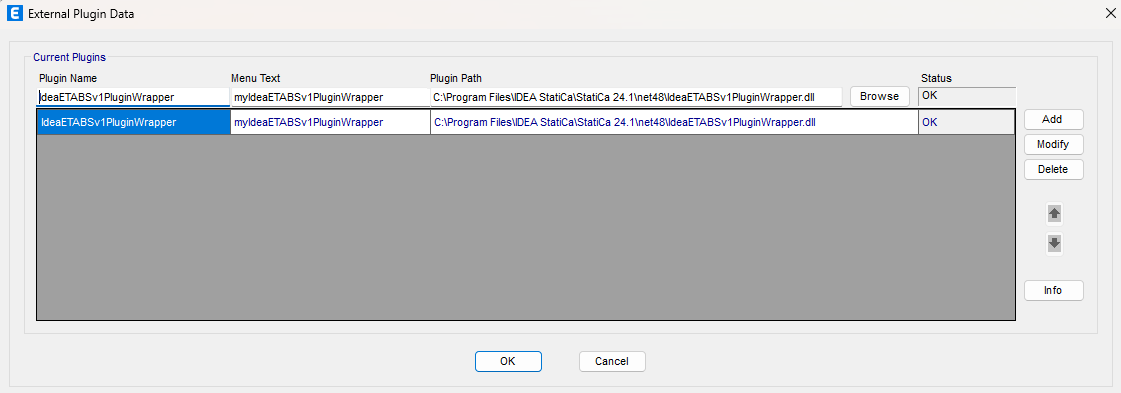

Indítsa el az ETABS-t, és kattintson a Tools > Add/Show Plugins menüpontra a Plugin Manager párbeszédpanel megnyitásához. Ez a lehetőség lehetővé teszi bővítmények (programok) telepítését és hozzáadását az ETABS menü megfelelő helyeihez.
Tallózzon a következő helyre:
C:\Program Files\IDEA StatiCa\StatiCa 25.1\net48\IdeaETABSv1PluginWrapper.dll
(az IDEA Statica régebbi verzióihoz: C:\Program Files\IDEA StatiCa\StatiCa 23.0\IdeaETABSv1PluginWrapper.dll
vagy C:\Program Files\IDEA StatiCa\StatiCa 22.1\ETABSv18PlugIn_IDEAStatiCa.dll).
Szerkesztheti a legördülő menüben megjelenő bővítmény nevét IDEA StatiCa Checkbot értékre, majd kattintson a Hozzáadás gombra.
Megjegyzések

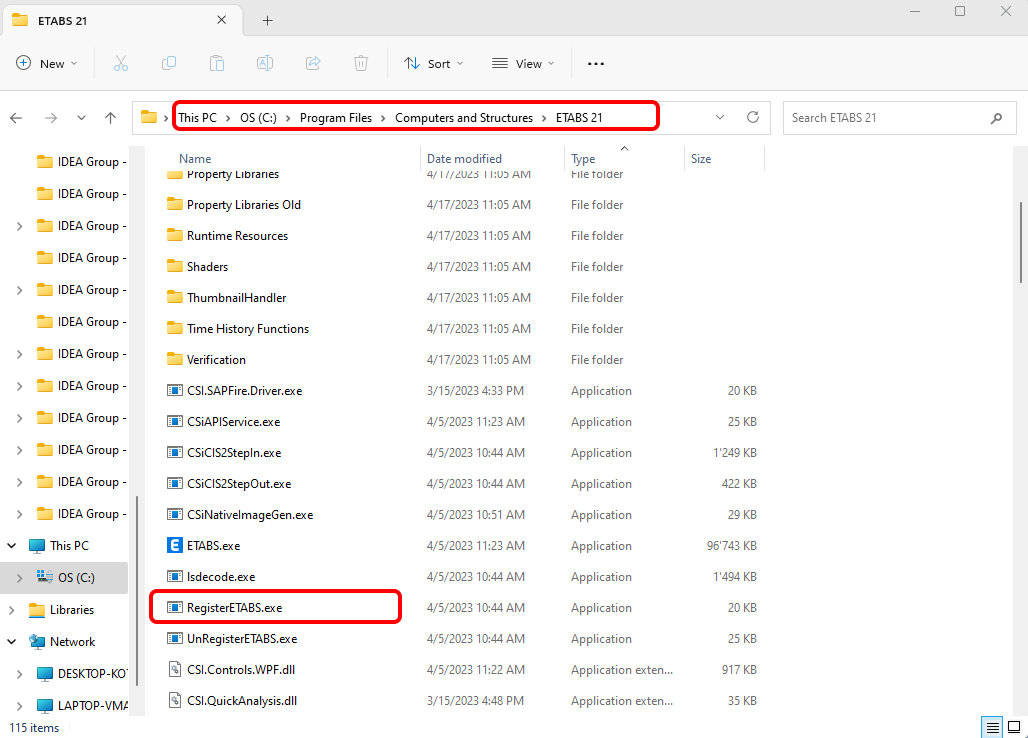

Ha az IDEA StatiCa Checkbot ablaka nem jelenik meg, kérjük, lépjen a C:\Program Files\Computers and Structures\ETABS 22 mappába, és futtassa rendszergazdaként a RegisterETABS.exe fájlt.

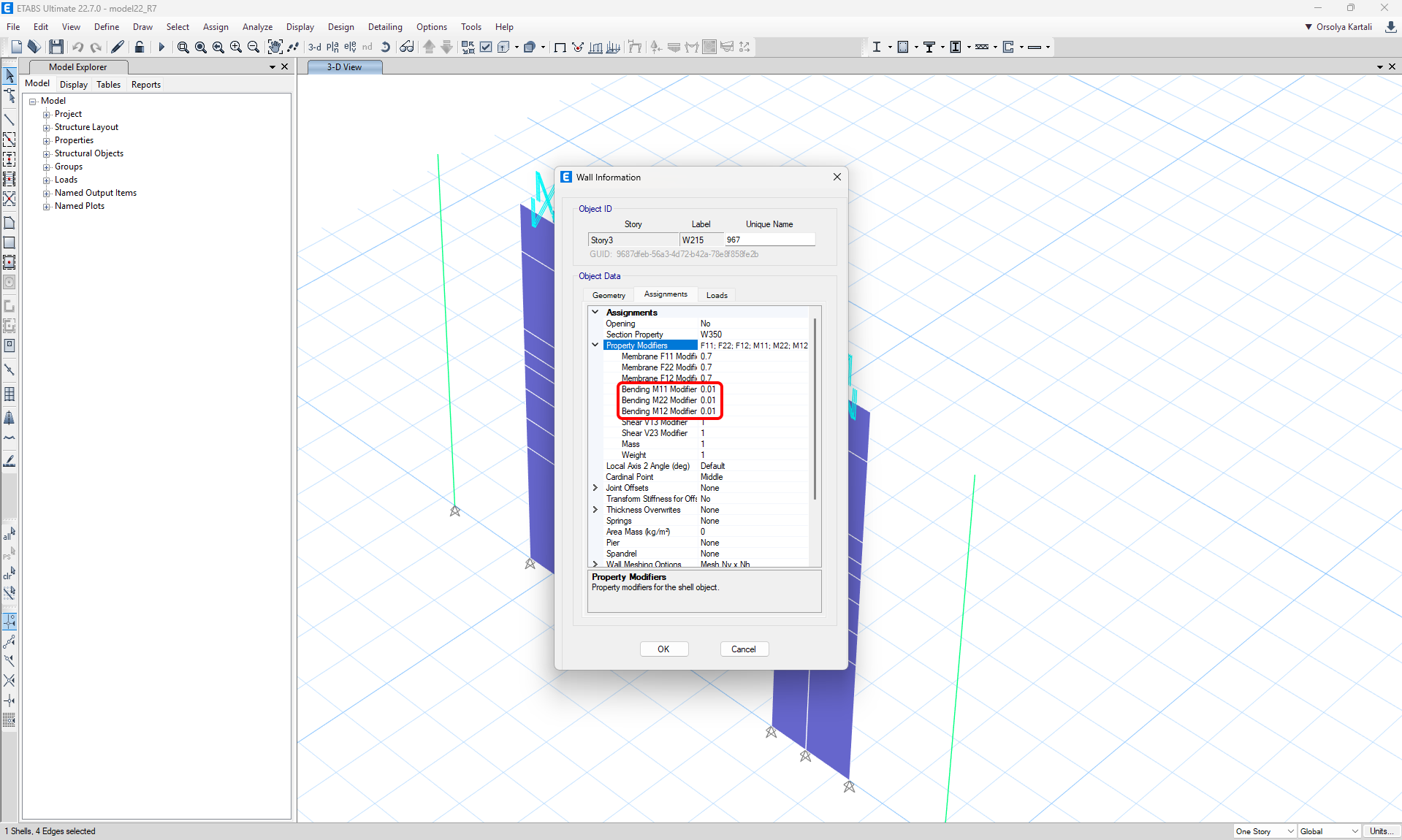

A Detail csak síkbeli terhelésekkel számol. Annak érdekében, hogy a fal főként síkbeli terhelést vegyen fel, csökkenthetjük a fal síkon kívüli merevségét az ETABS-ban. Ez biztosítja a reális teherátadást, és a Detail síkbeli erőket kap.
Az exportált fal hálózása az ETABS-ban 100 mm x 100 mm vagy kisebb értékre kell beállítani, hogy a háló elég finom legyen a pontos erőátvitelhez és az elemzéshez.
Továbbá, ha egy keret csatlakozik az elemzett falhoz, merev linket kell használni (a fenti képen világoskék színnel jelölve) a belső erők megfelelő elosztásának biztosítása érdekében a kerettől a héjig – ne csak egyetlen csomópontba koncentrálódjon.
A link használata
Nyissa meg a csatolt EN projektet az ETABS-ban, és futtassa a számítást.

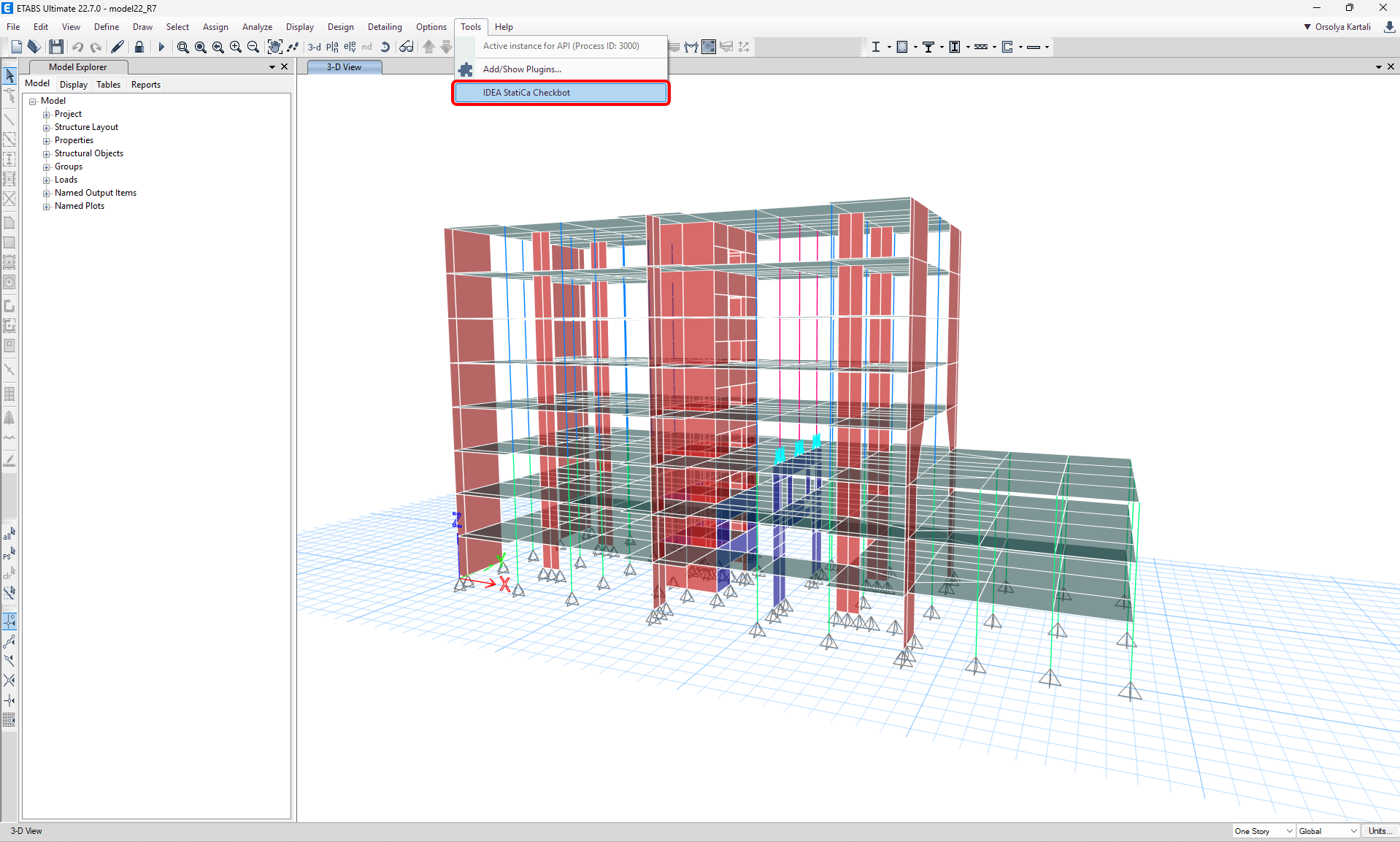

A BIM link automatikusan integrálódik. A felső szalagmenüben a Tools -> IDEA StatiCa Checkbot menüpont alatt találja. Ez megnyitja a Checkbot alkalmazást.

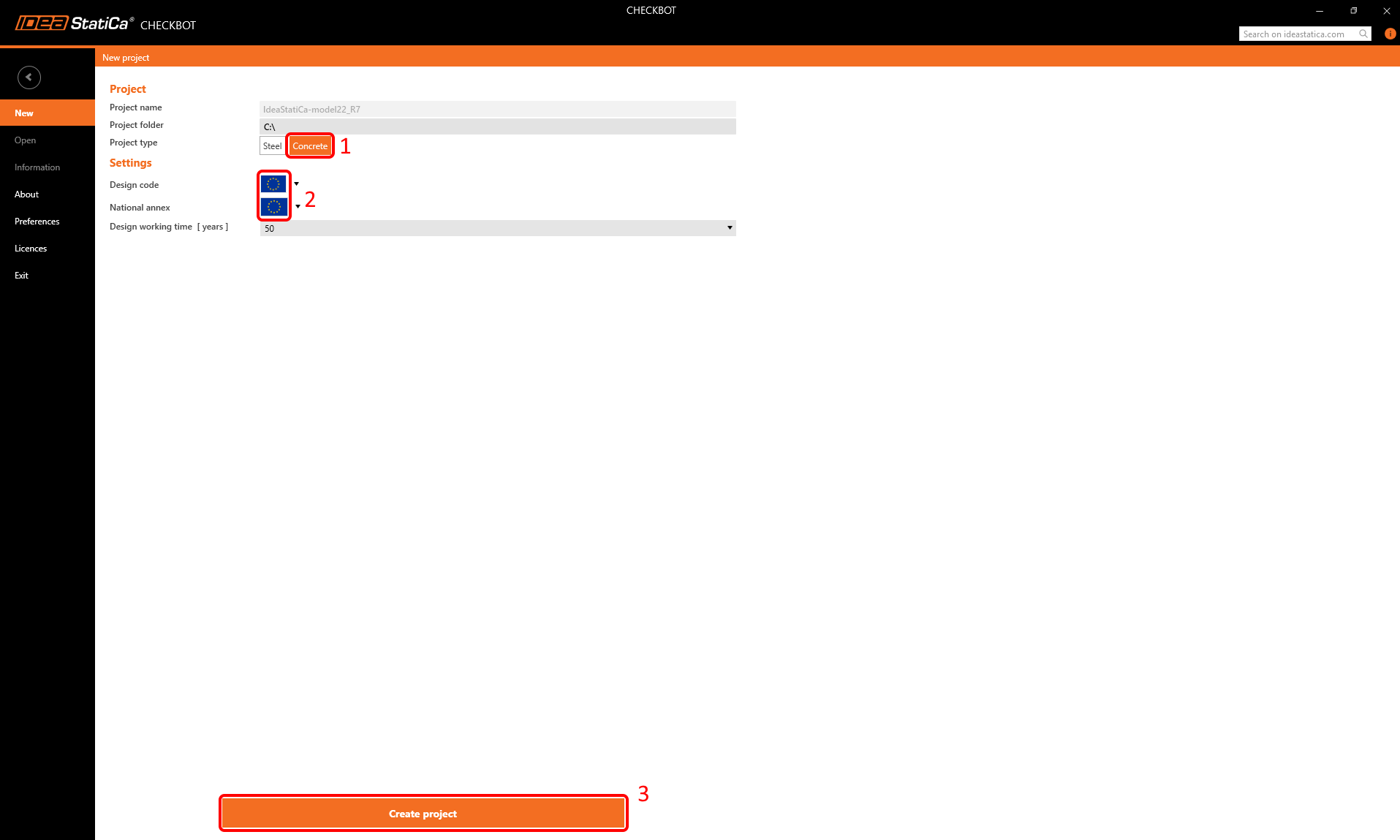

A Checkbot ablakában válasszon egy Beton projektet, és a használni kívánt tervezési szabványt – esetünkben az Eurokódot. Ezután kattintson a Projekt létrehozása gombra.

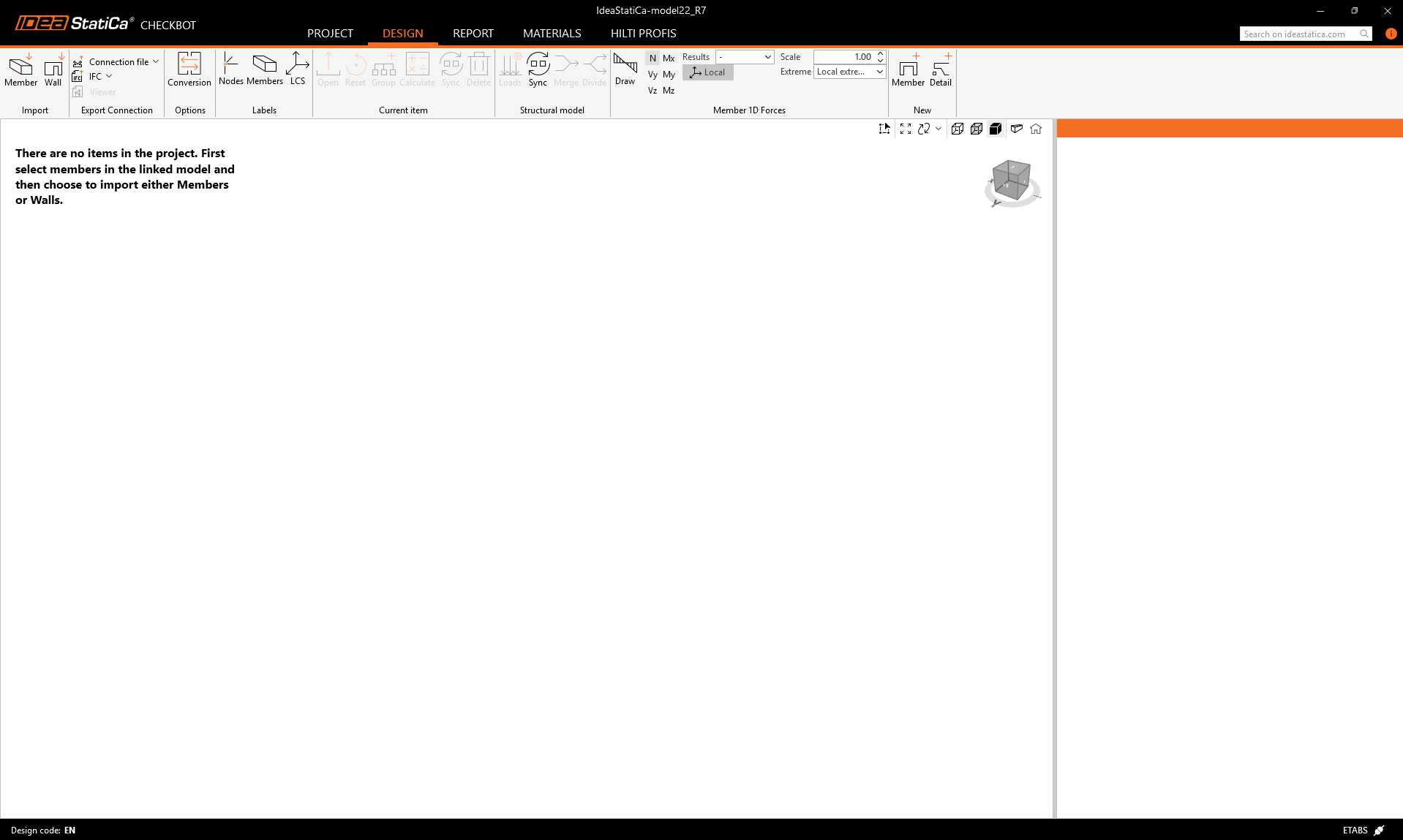

Ez megnyit egy üres Checkbot projektet, ahová importálhat szerkezeti elemeket az ETABS projektjeiből.

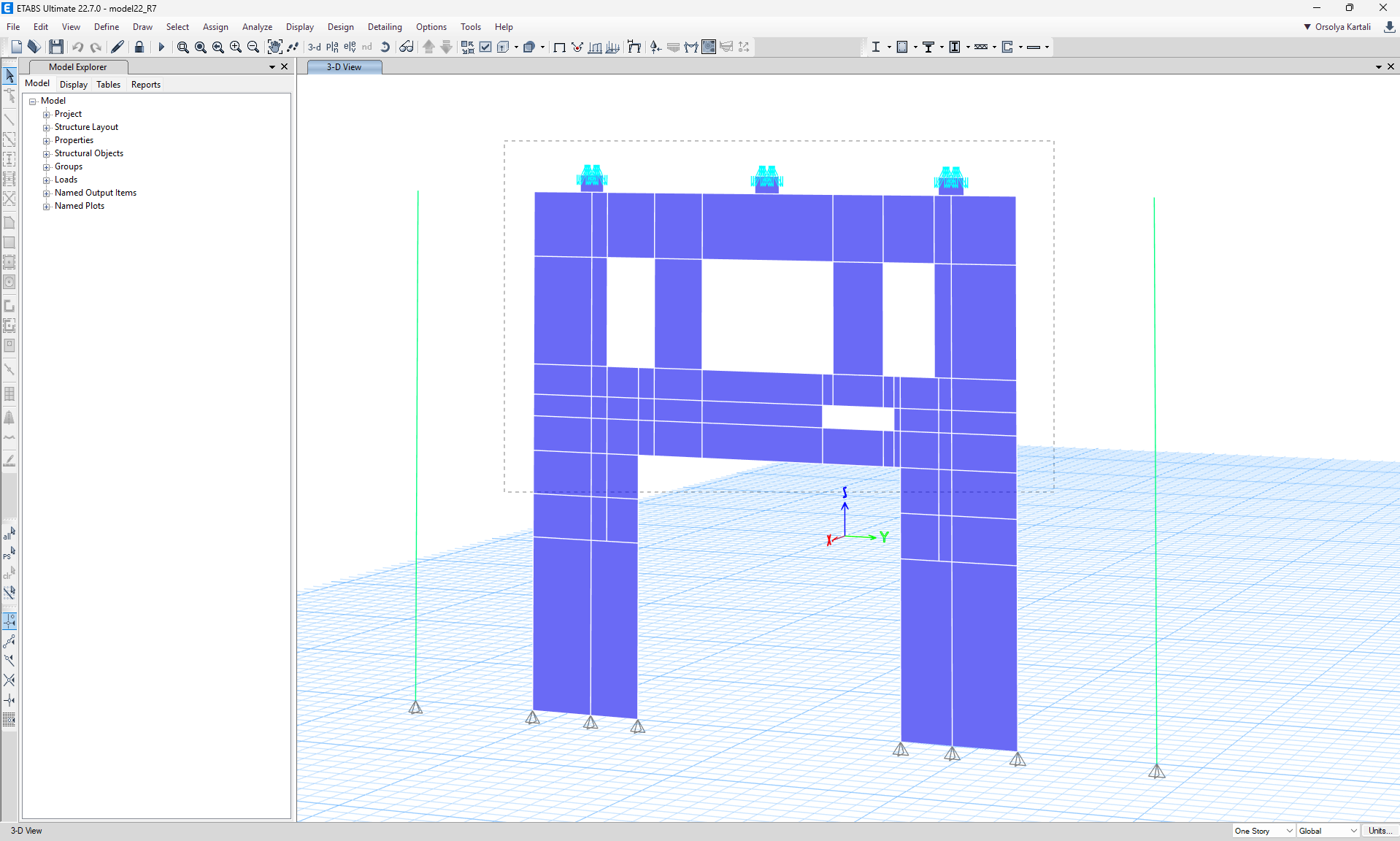

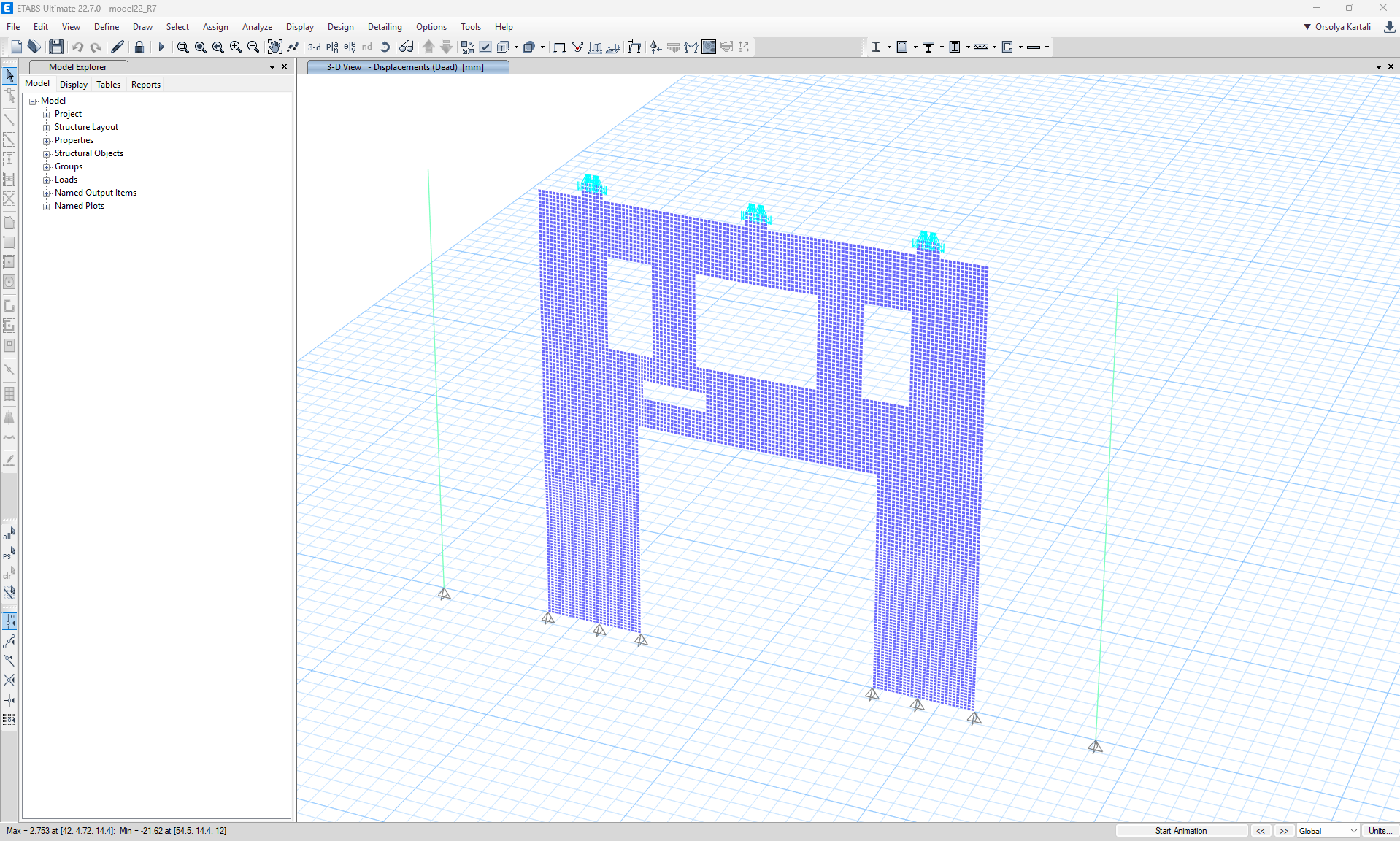

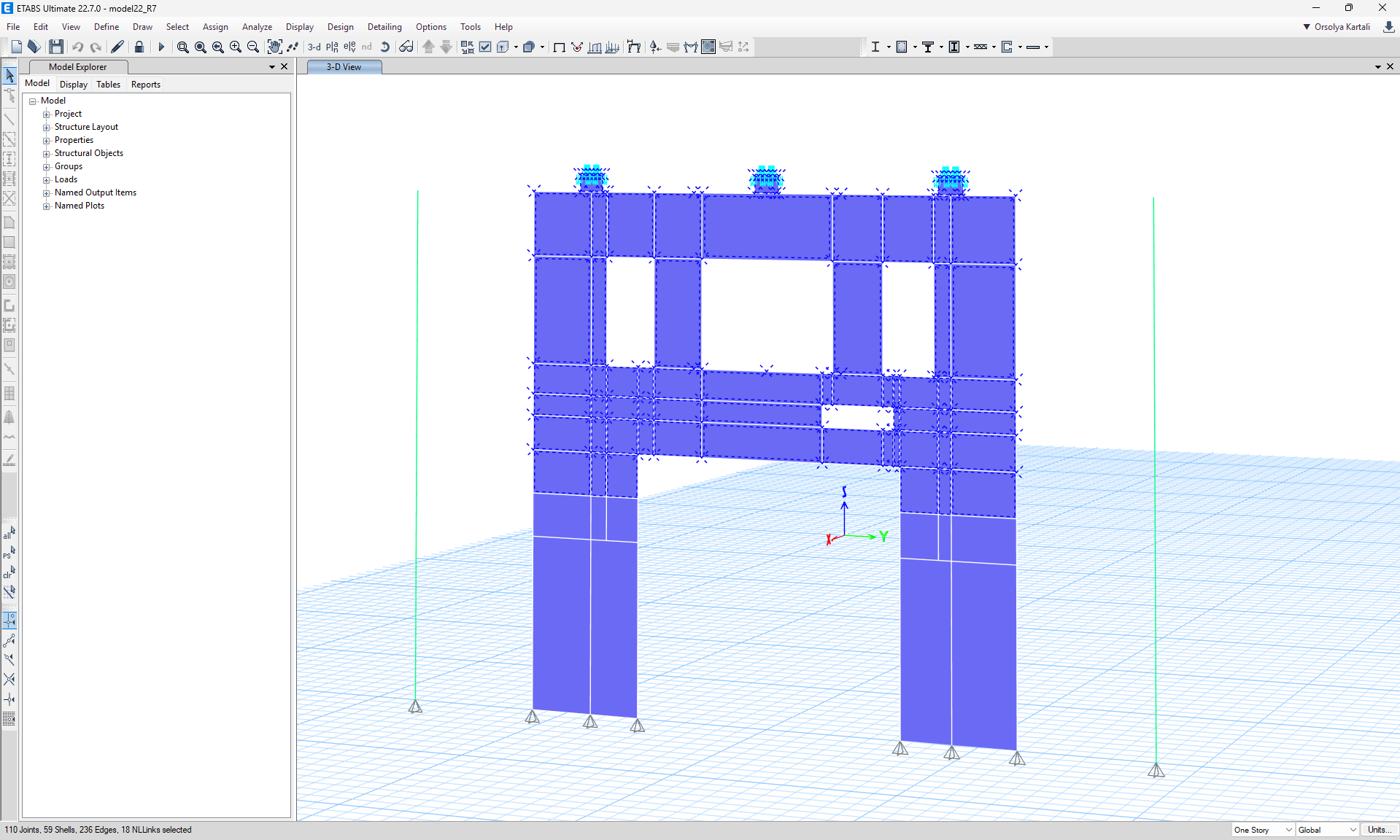

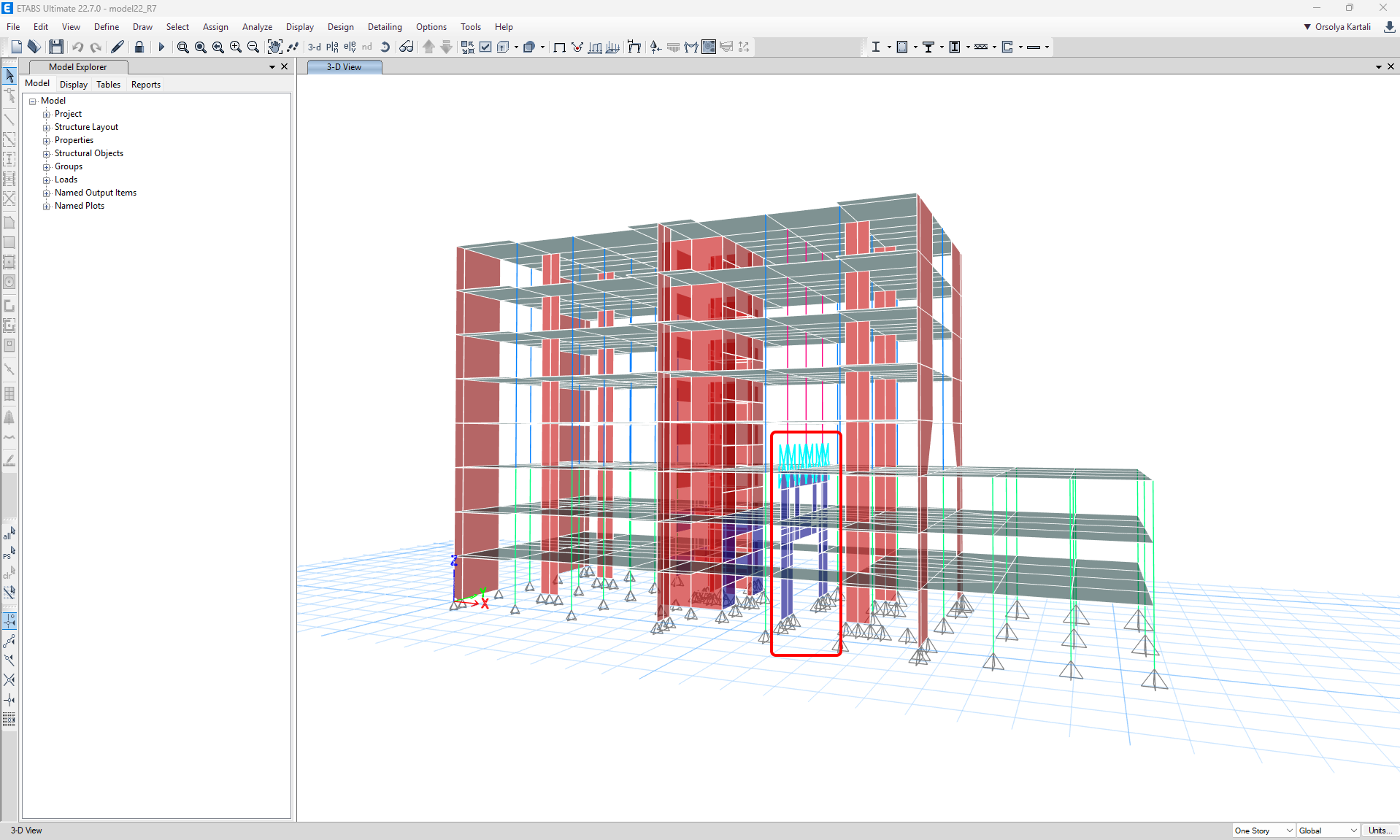

Visszatérve az ETABS-ba, csak a kiválasztott teherátadó falat jelenítjük meg, amelyet az importáláshoz fogunk használni.
Válassza ki a teherátadó fal felső részét területi kijelöléssel.
Az alábbiakban láthatja a kiválasztott falrészeket:
Importálás

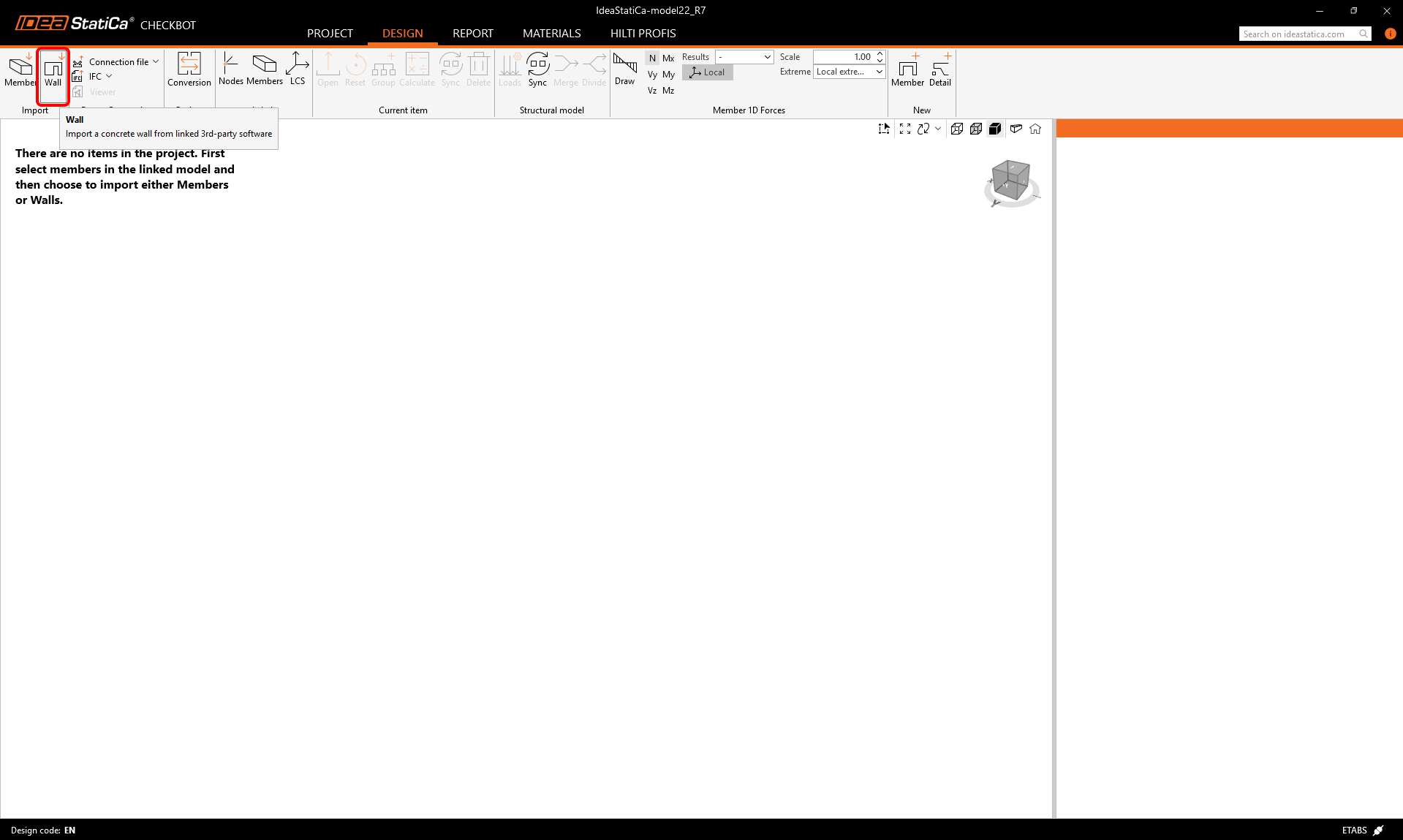

Térjen vissza a Checkbot ablakába, és kattintson a Fal gombra. Ez importálja az összes kiválasztott falelemét az ETABS projektből.

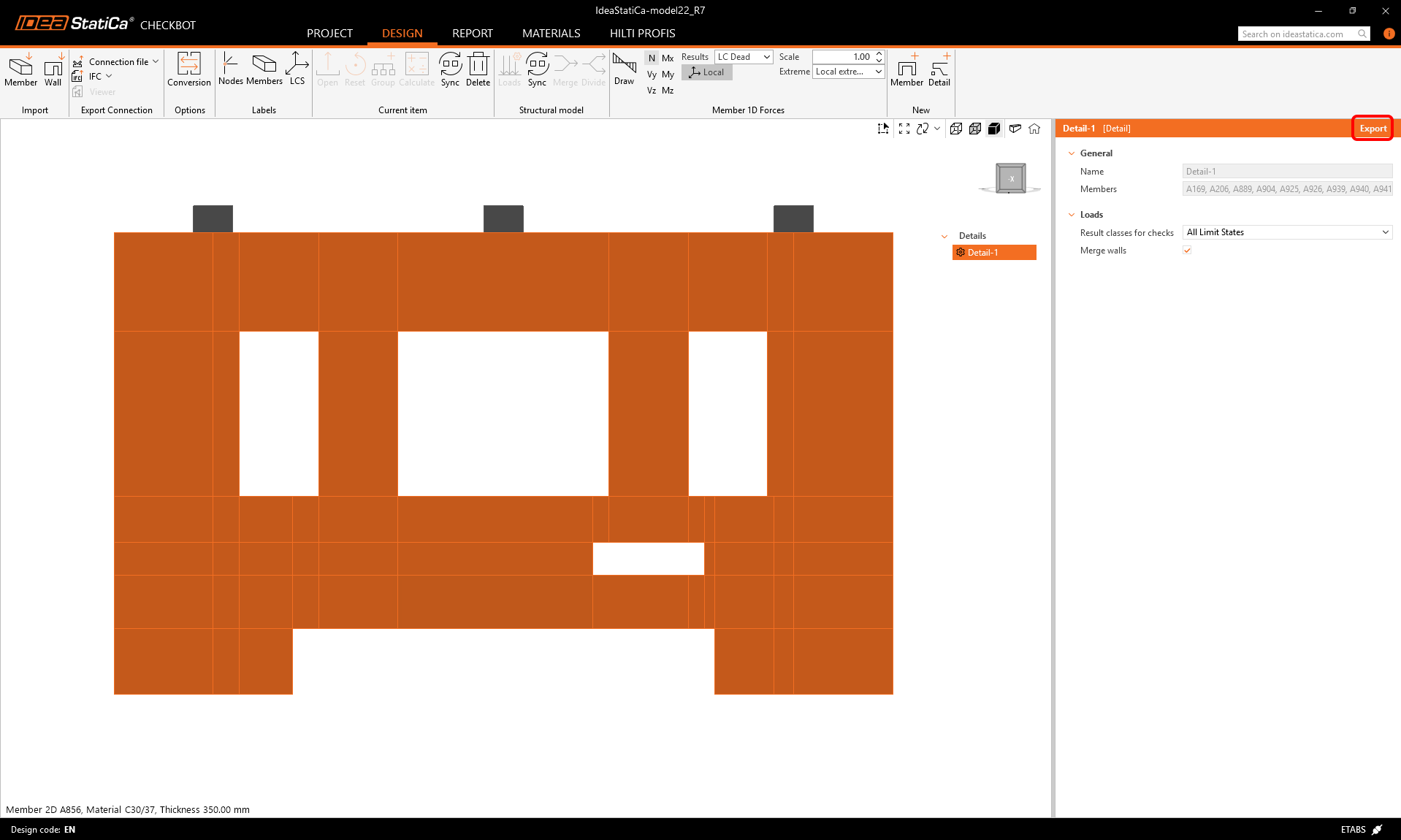

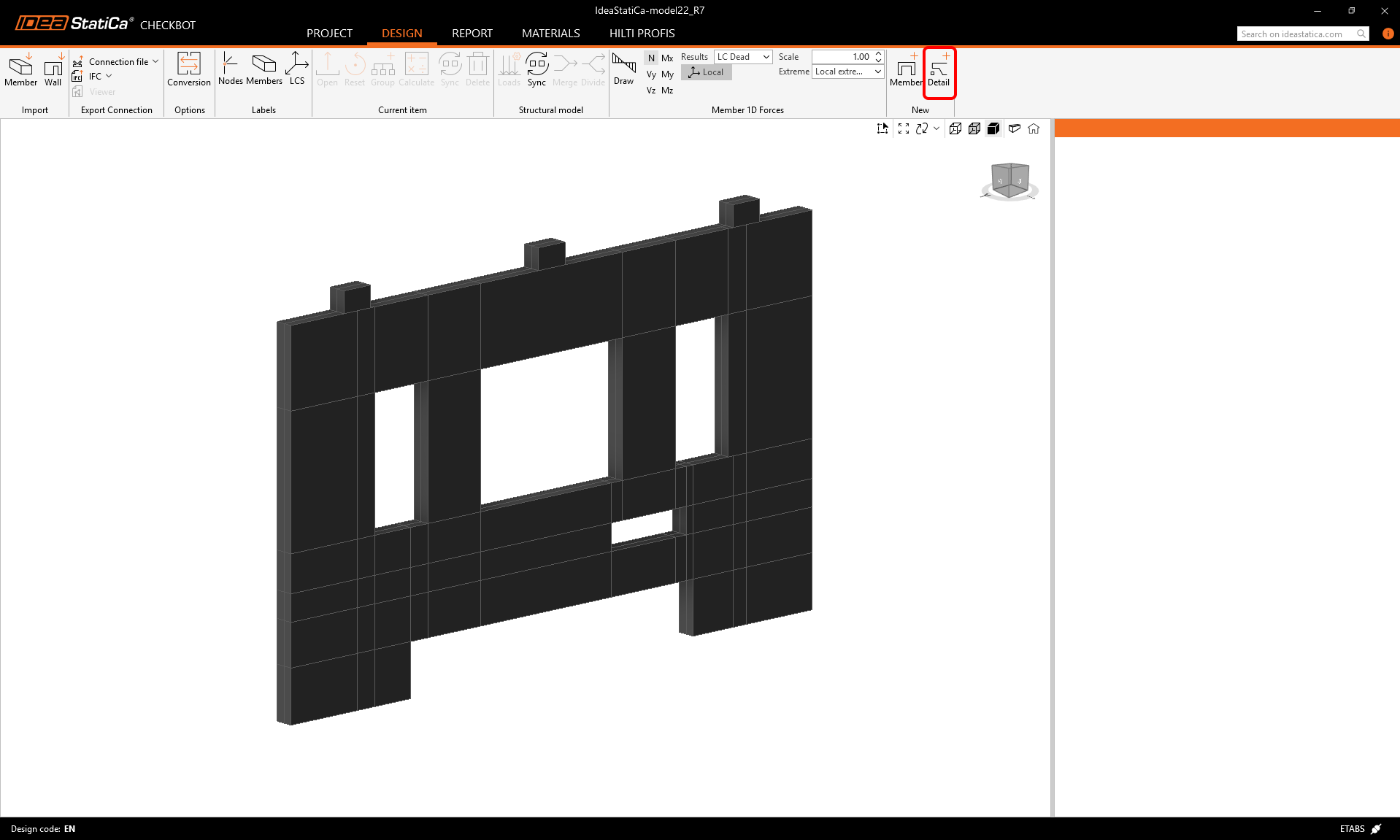

Az importálás után a falat láthatjuk a Checkbot-ban. Most exportáljuk a Detail alkalmazásba úgy, hogy először a felső szalagmenüben a Detail+ gombra kattintunk:

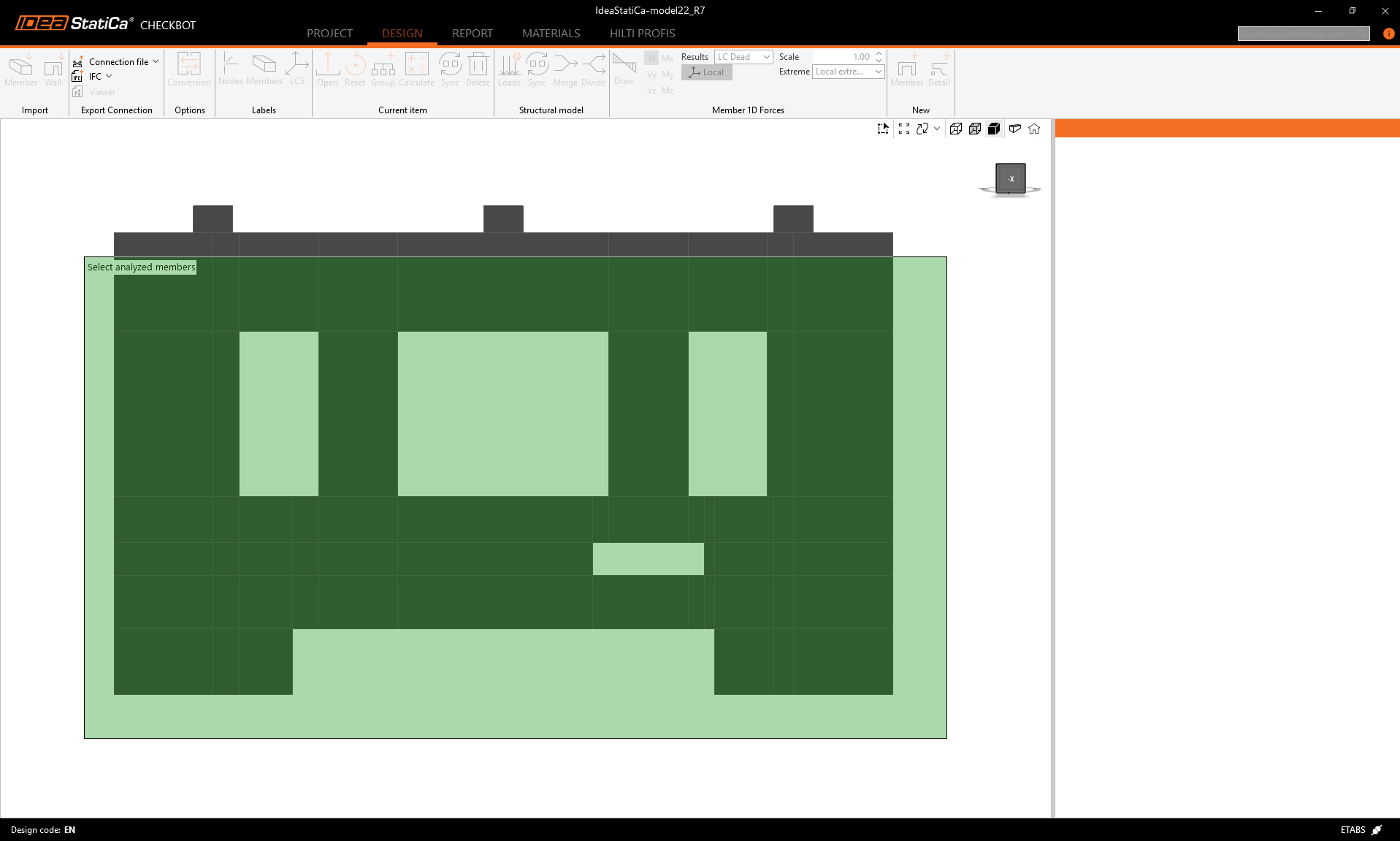

A falat területi kijelöléssel választhatjuk ki.

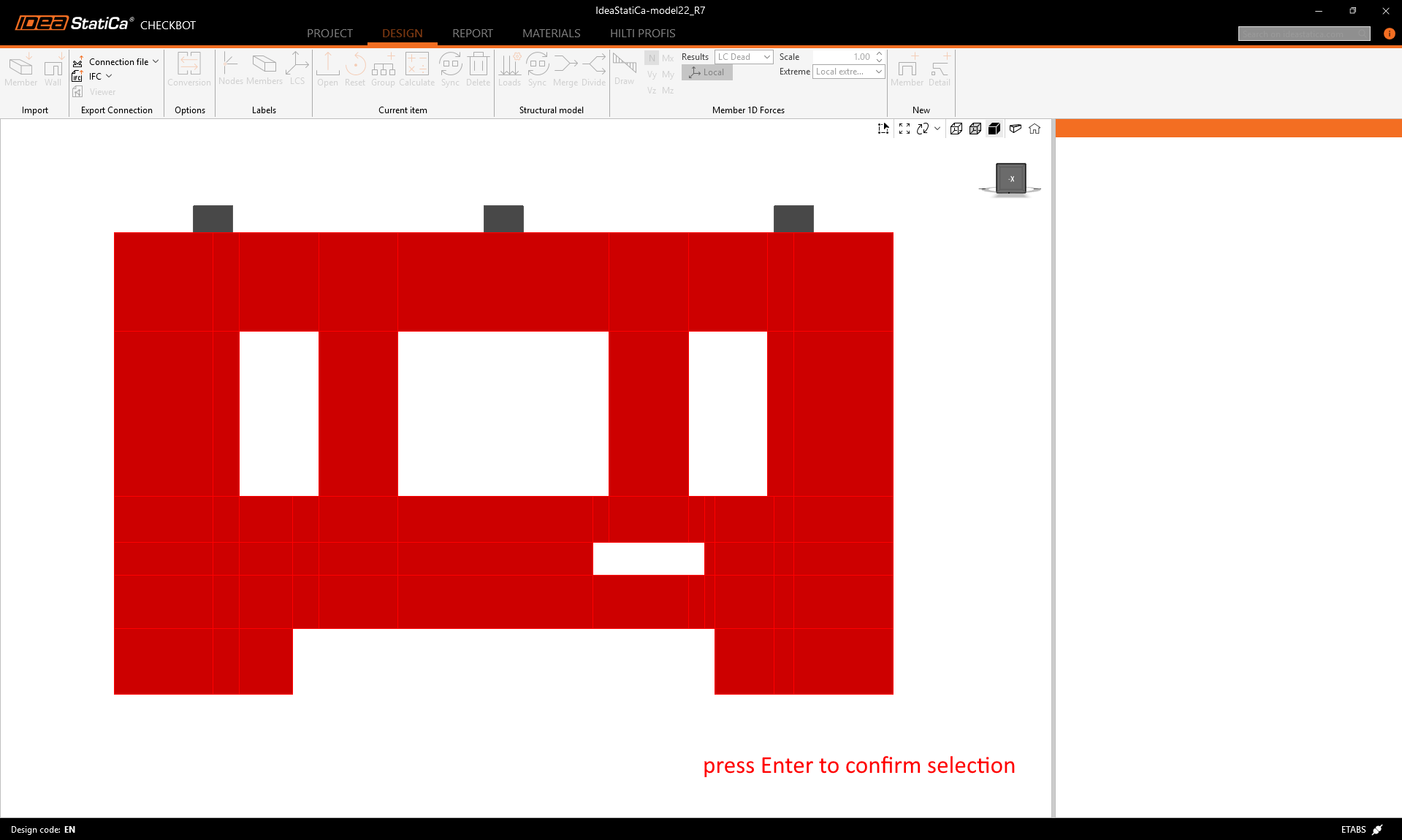

A kiválasztott részek pirossal vannak kiemelve. A kijelölést az Enter gombbal erősíthetjük meg.
Az Exportálás gombra kattintva létrejön egy Detail projekt. Az azonos vastagságú falak egybeolvadnak.

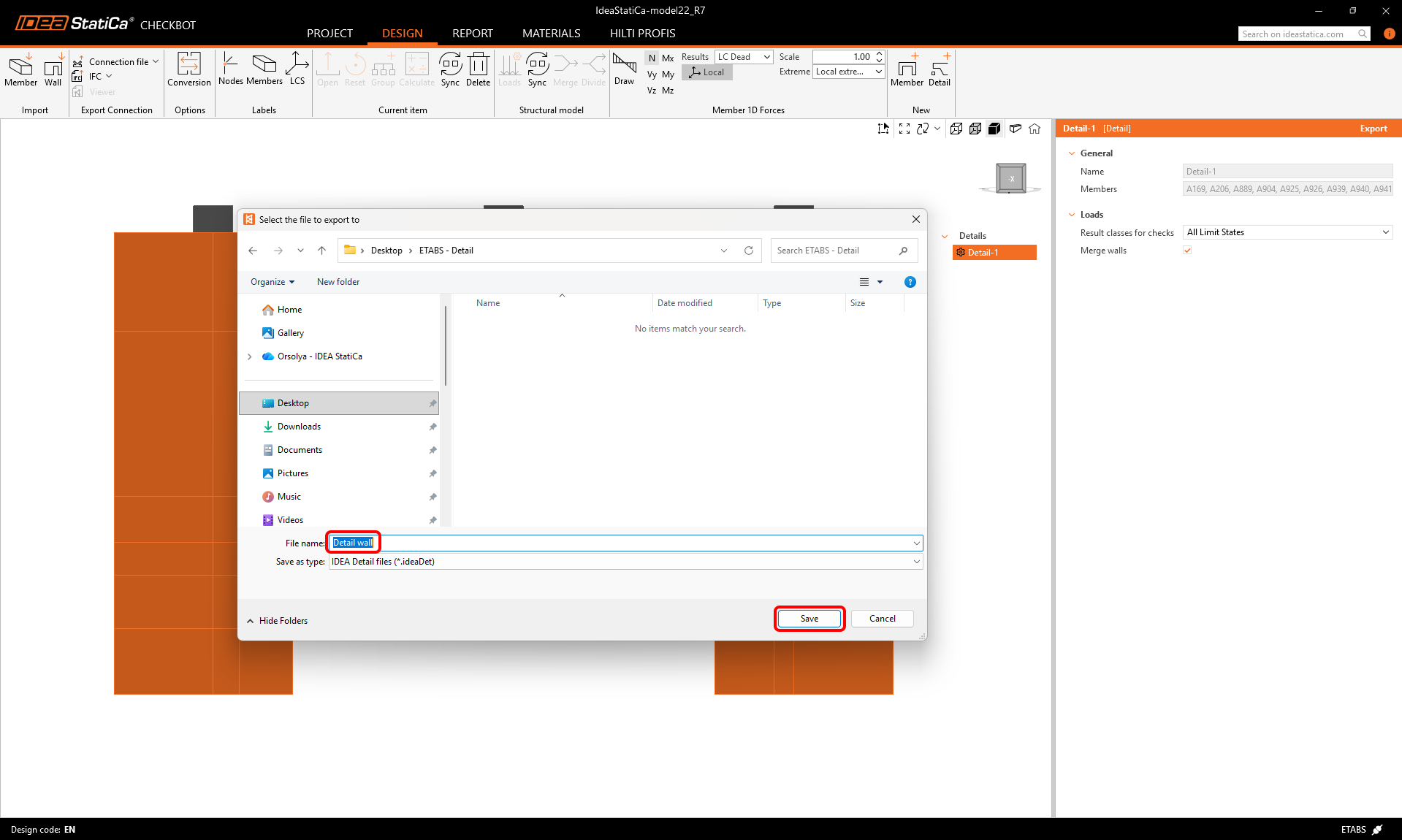

A Detail projektet most menthetjük.

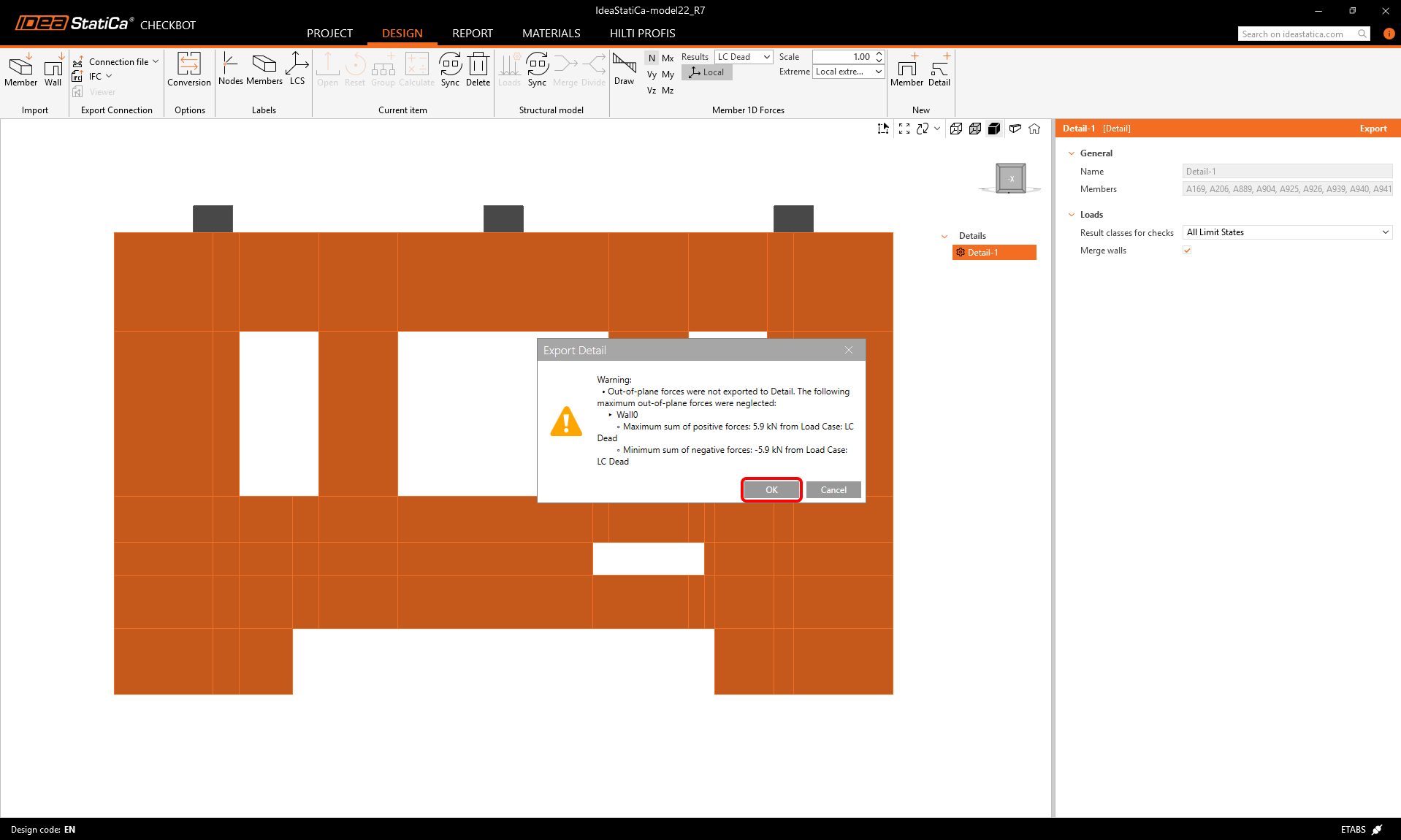

Az exportálás során a következő figyelmeztető üzenet jelenhet meg. Vegye figyelembe, hogy az IDEA StatiCa Detail 2D függőleges falmodellel dolgozik, és csak síkbeli terheléssel számol. Az ETABS-ból érkező síkon kívüli hatásokat figyelmen kívül hagyja. A figyelmeztető üzenet tartalmazza a figyelmen kívül hagyott síkon kívüli terhelések értékeit és a megfelelő tehereseteket is.
Modell

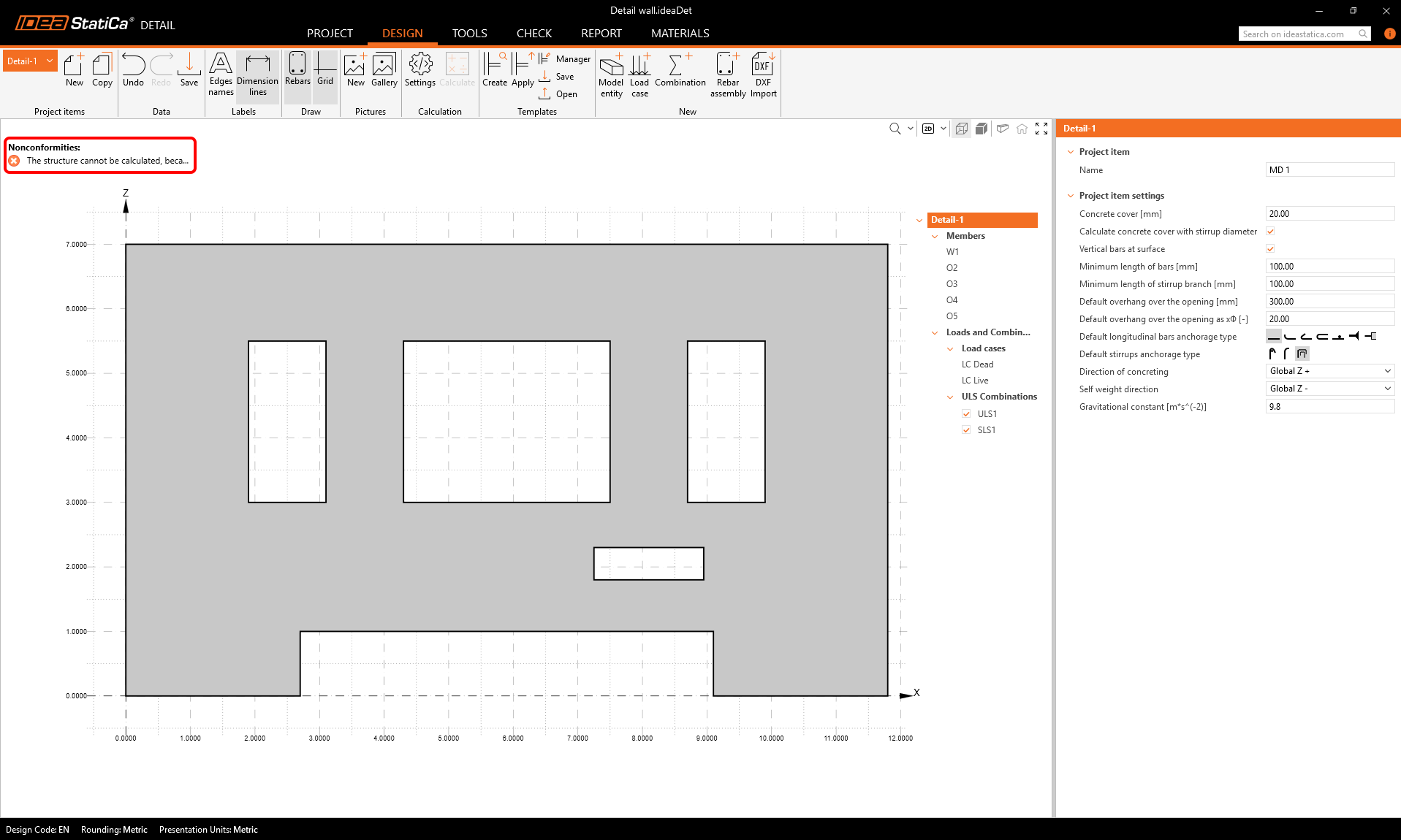

Az exportált Detail projekt automatikusan megnyílik.A következő nem megfelelőségi üzenetet láthatjuk, amely szerint a szerkezet nem számítható, mert nincsenek támaszai. Emellett még nincs vasalás a falban.

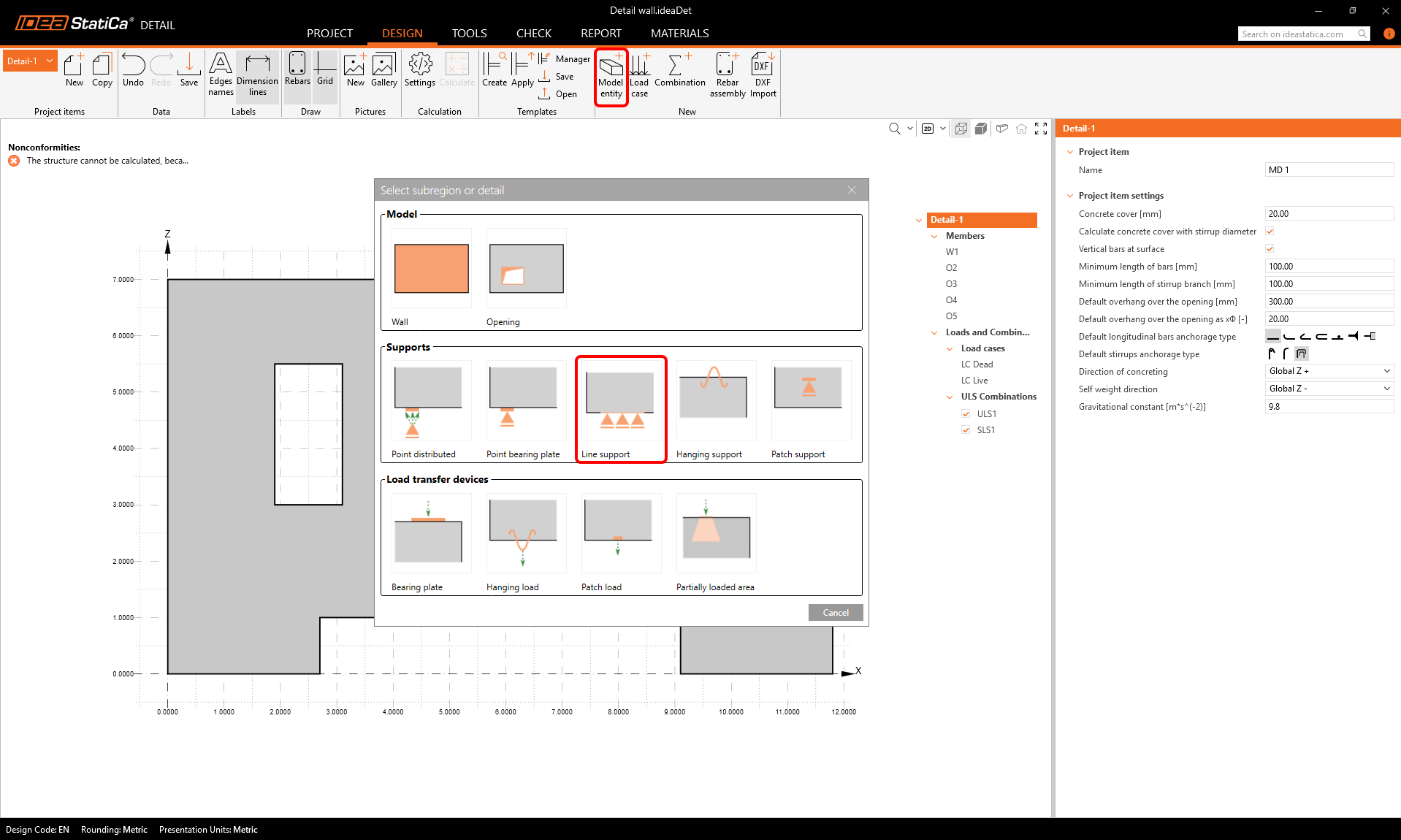

Először adjuk hozzá a támaszokat. Ezeket a globális modellnek megfelelően kell meghatározni. Kattintson a felső szalagmenüben a Modell elem gombra, és válassza a Vonalmenti támasz lehetőséget.

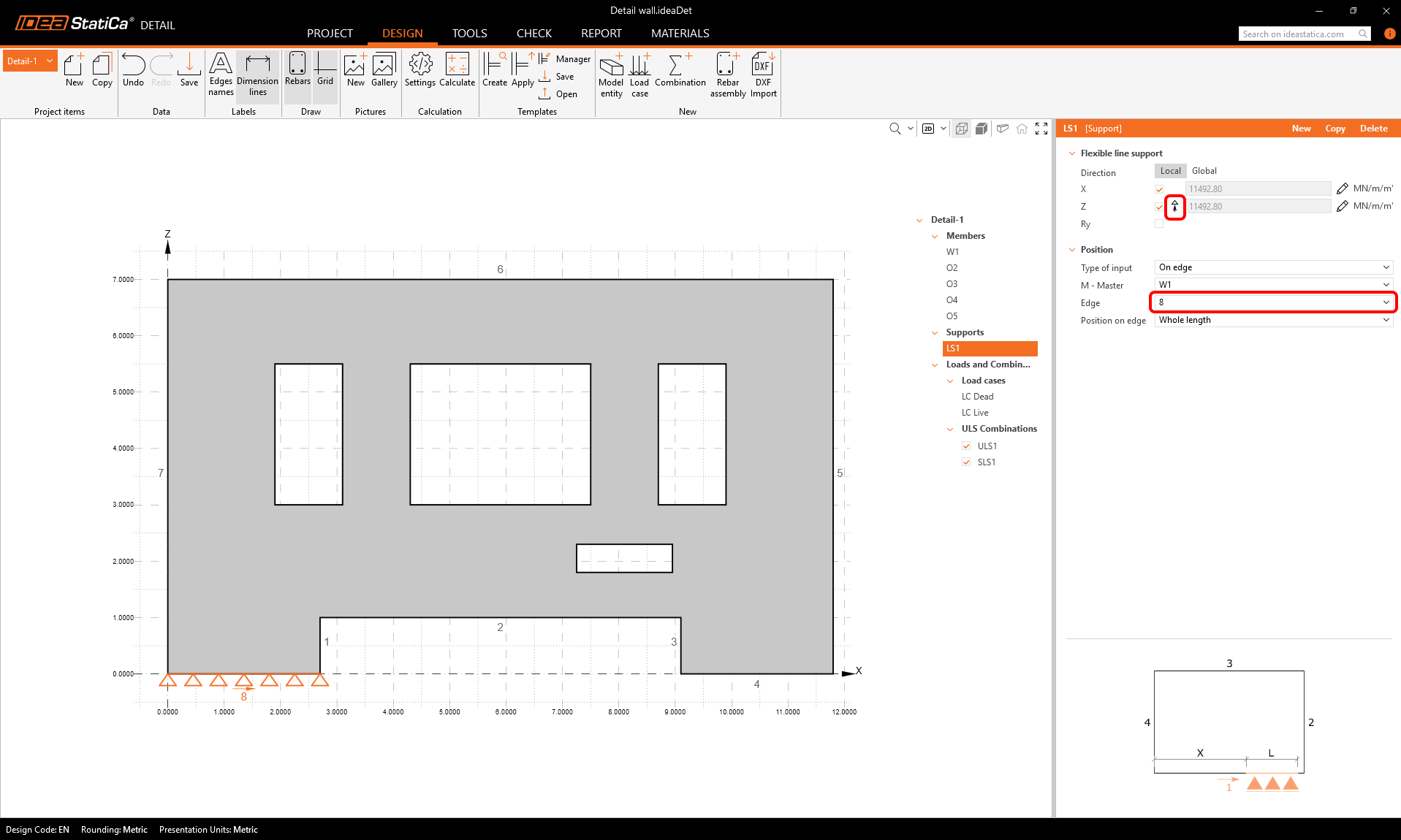

Rendelje hozzá a támasztást a 8. élhez, és kapcsolja ki a „csak nyomás" funkciót (amely alapértelmezés szerint be van kapcsolva).

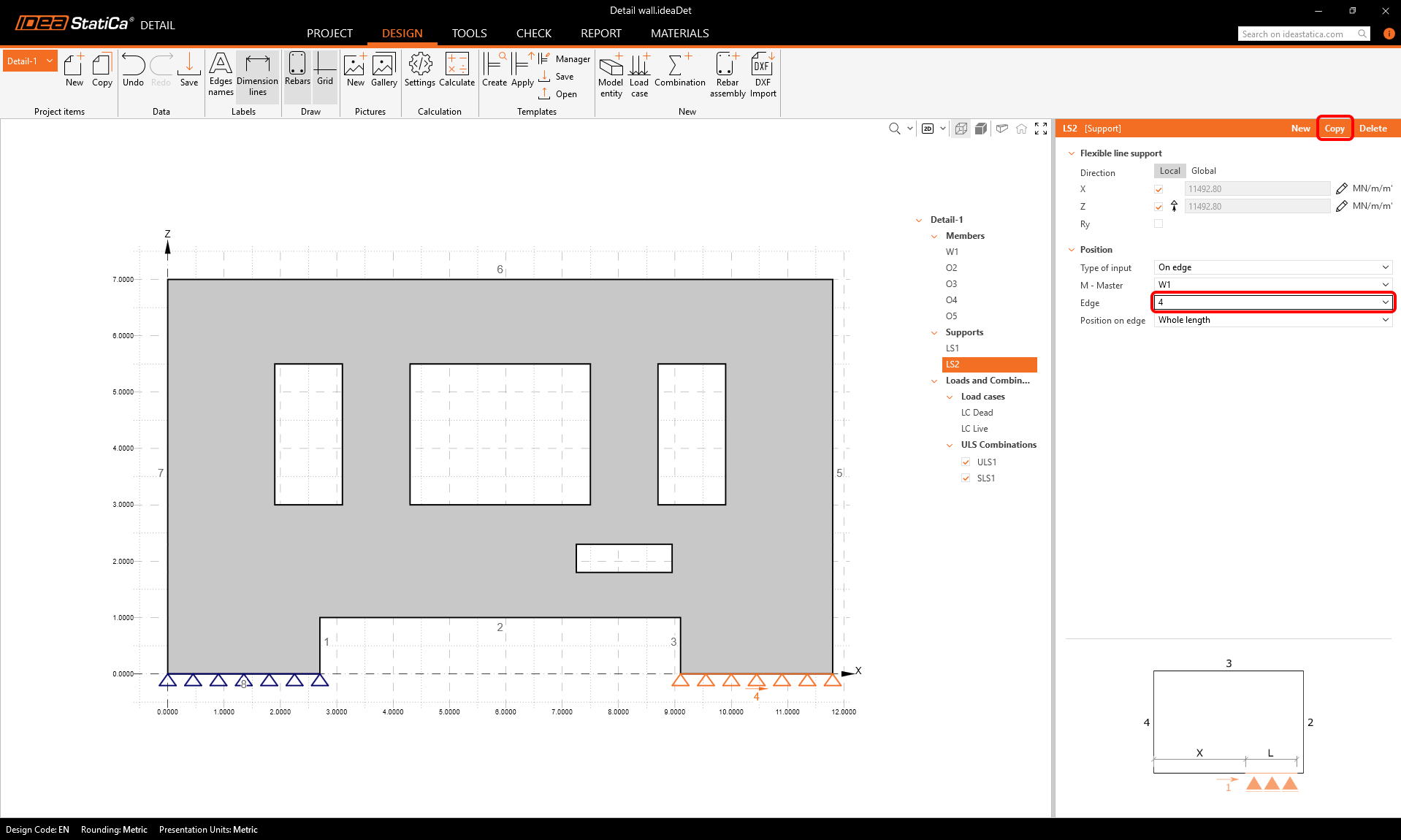

Az első támasztást másolhatjuk a második létrehozásához, amelyet a 4. élhez rendelünk.
Terhek

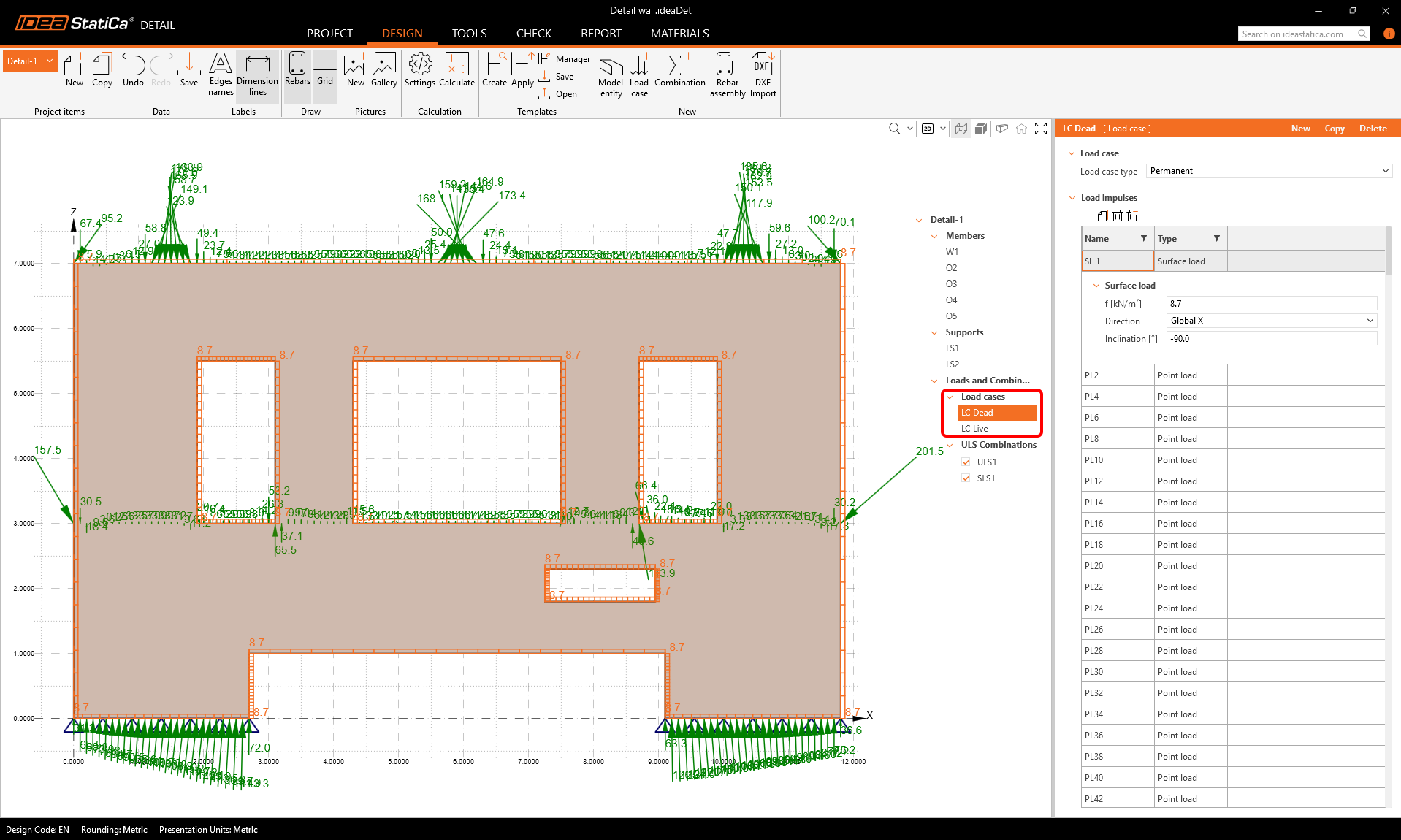

Amint látható, két tehereset lett importálva az ETABS-ból, az egyik állandó, a másik változó. Az erőimportálás folyamata részletesen leírásra kerül ebben a cikkben.

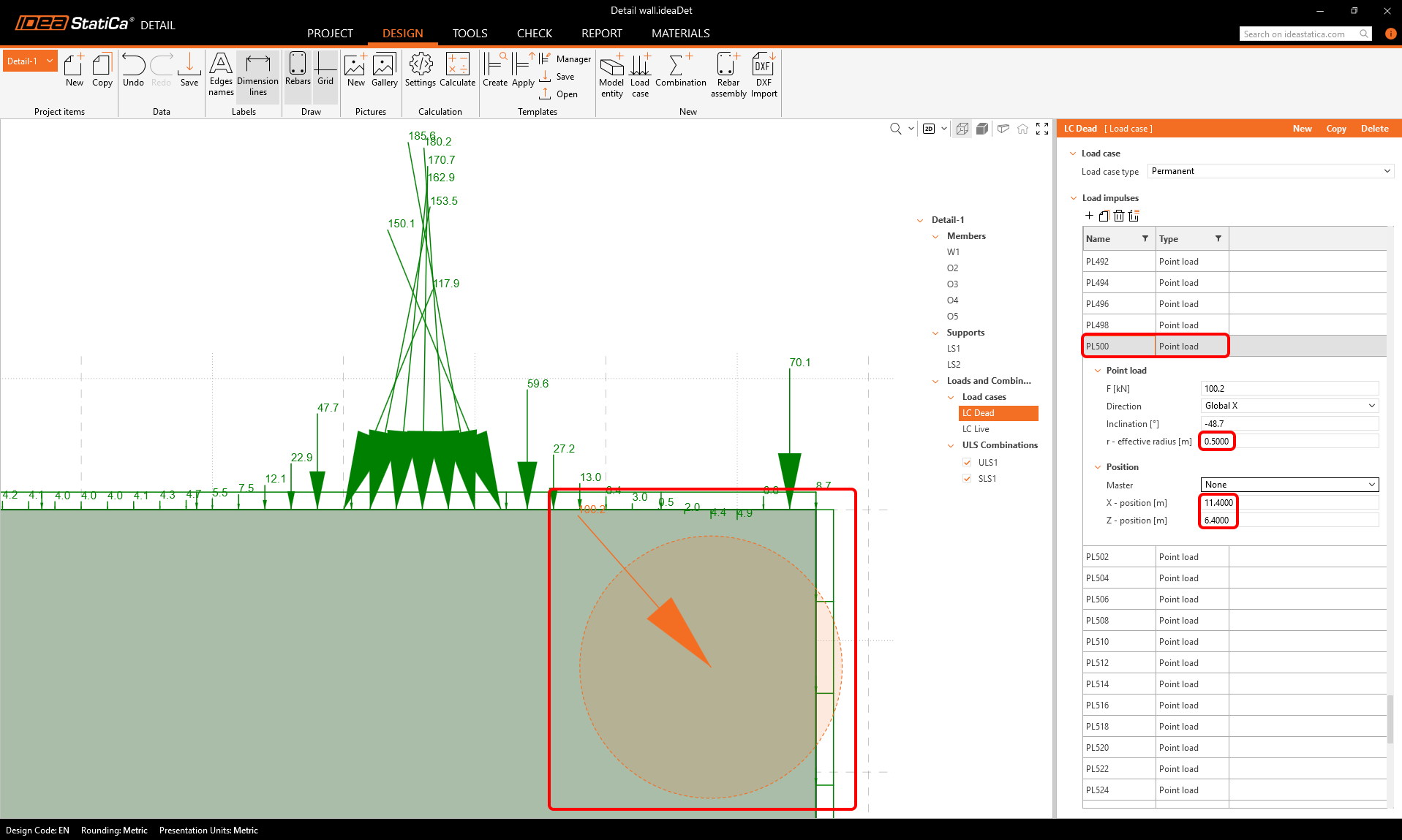

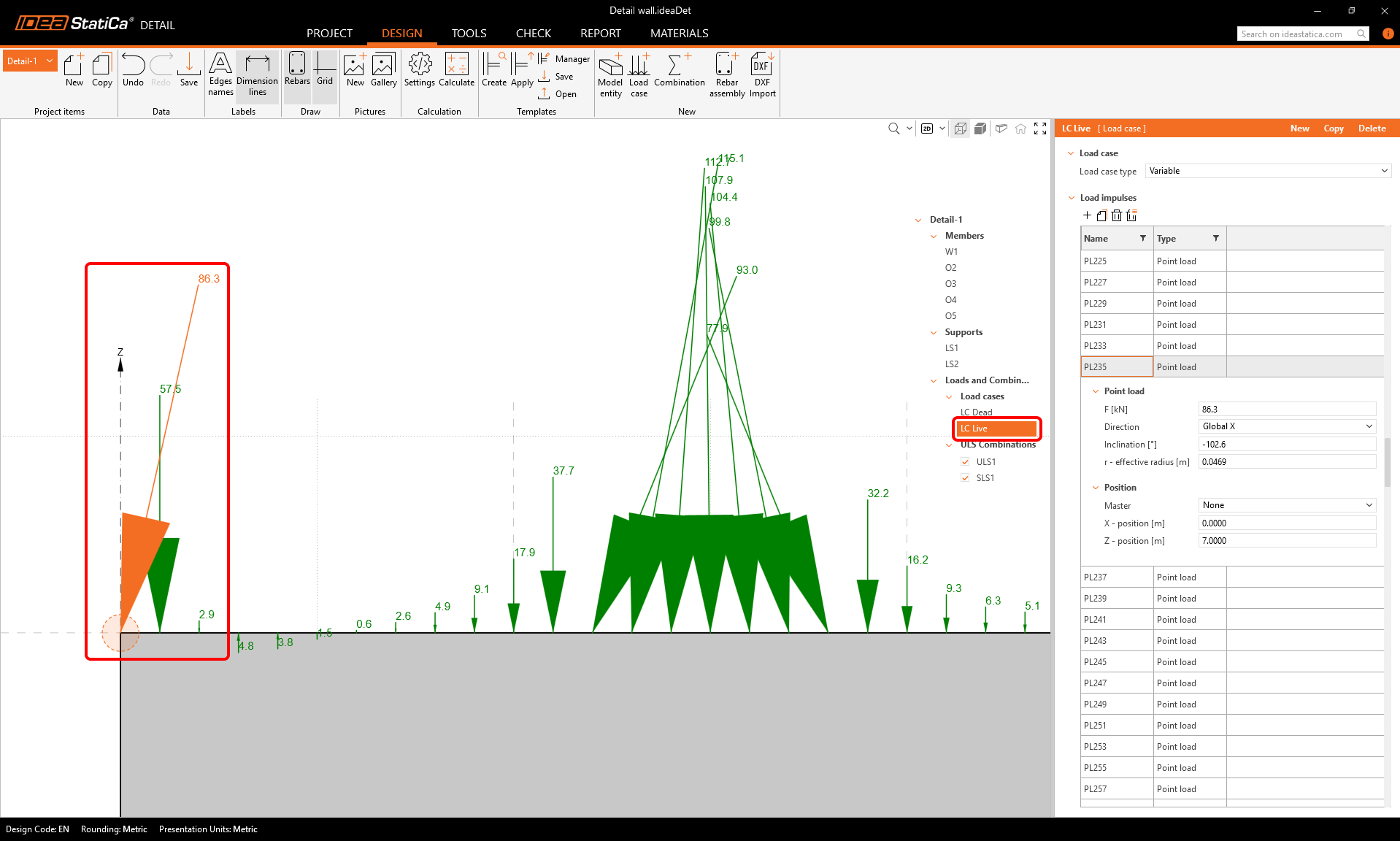

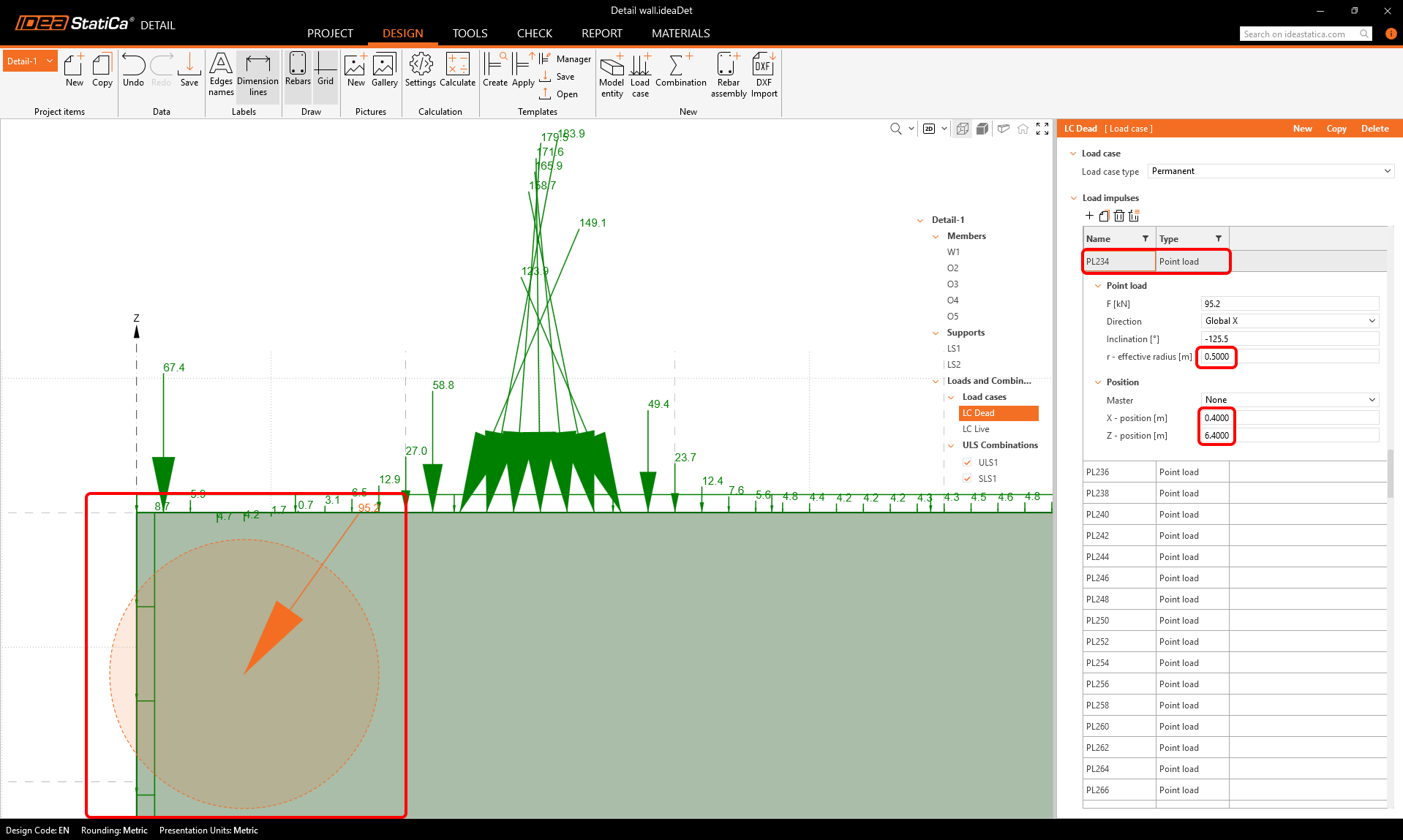

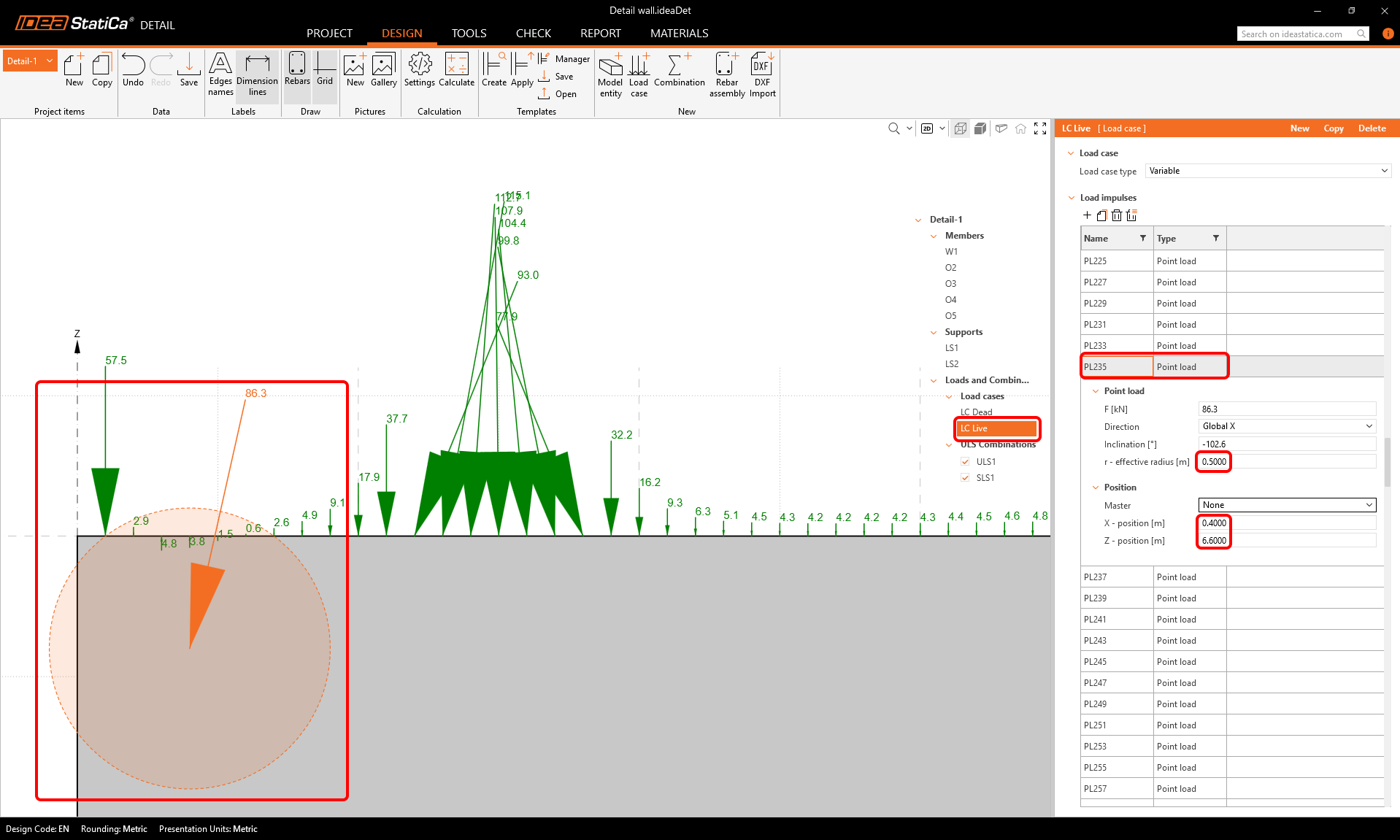

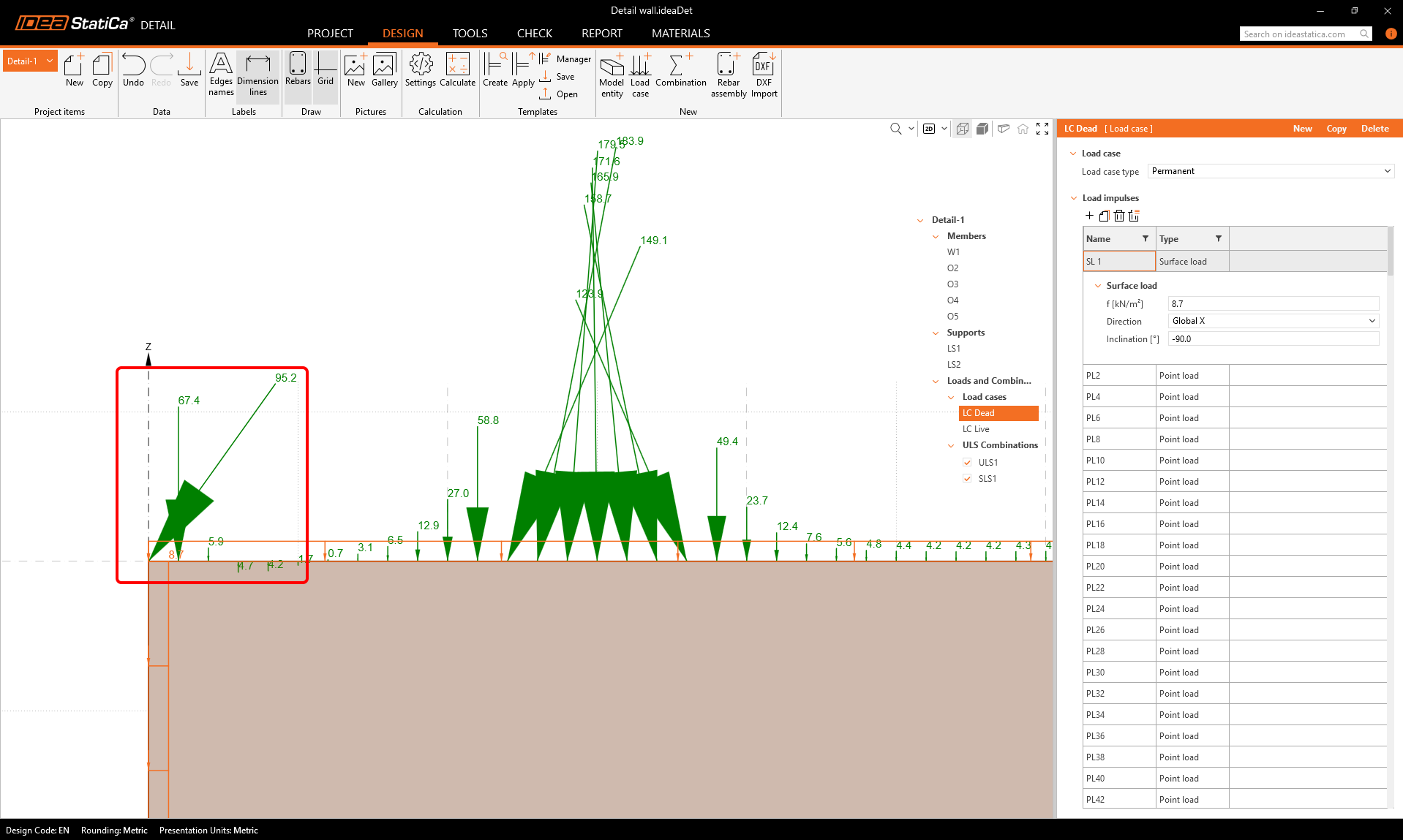

Ha közelebbről megnézzük a bal felső sarkot, láthatjuk, hogy egy viszonylag nagy pontterhelés van pontosan a betonfalon sarkon, kifelé irányulva. Egy ilyen, a sarkon elhelyezett koncentrált erő megakadályozhatja a numerikus számítás konvergenciáját, ami nem kielégítő eredményekhez vezet.

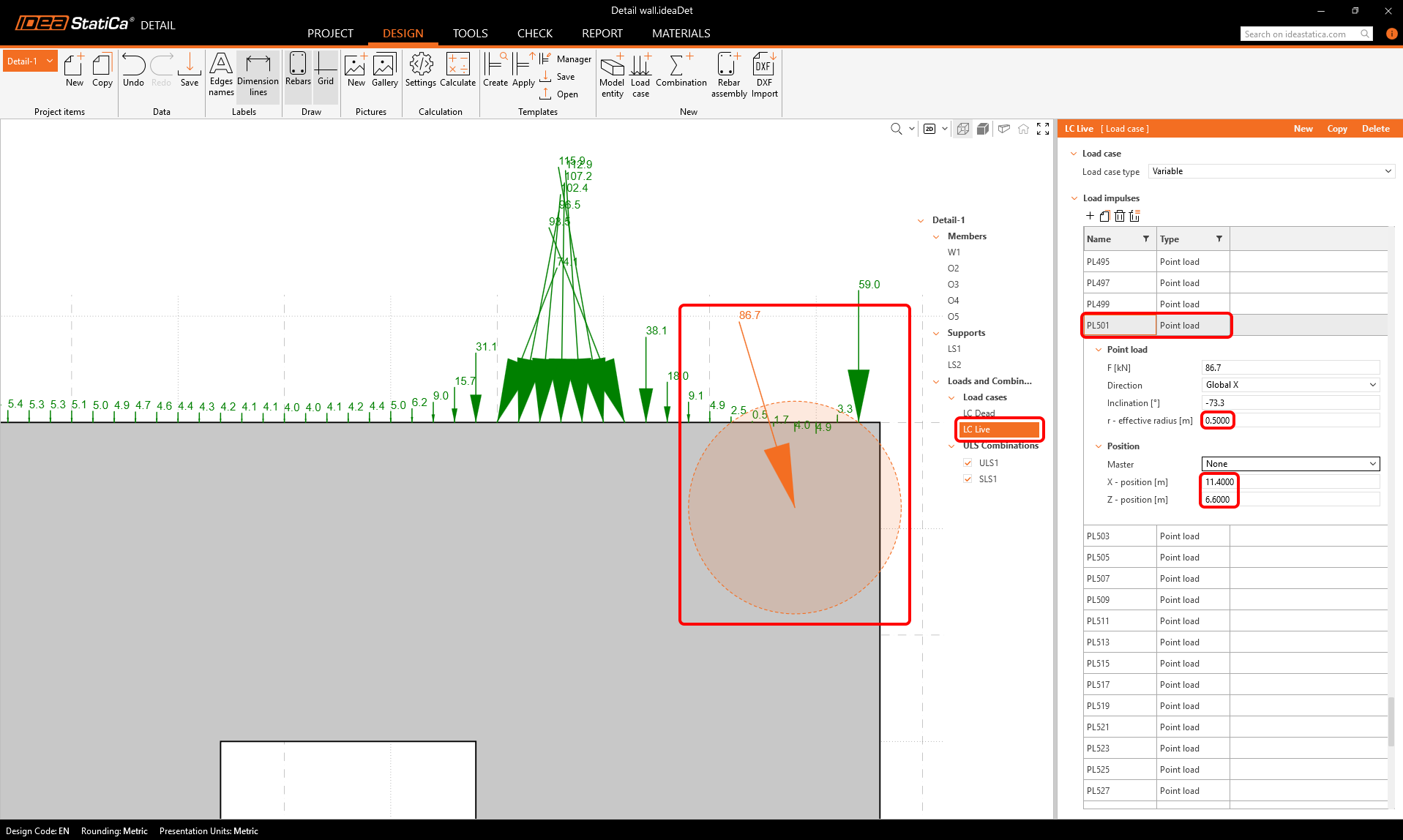

Ennek megelőzése érdekében a pontterhelést kicsit beljebb helyezhetjük a betonfalba, és növelhetjük az erő hatásos sugarát.
Ugyanezt elvégezzük a jobb felső sarkon is.
A második teheresetére ugyanez vonatkozik.
Kombinációk

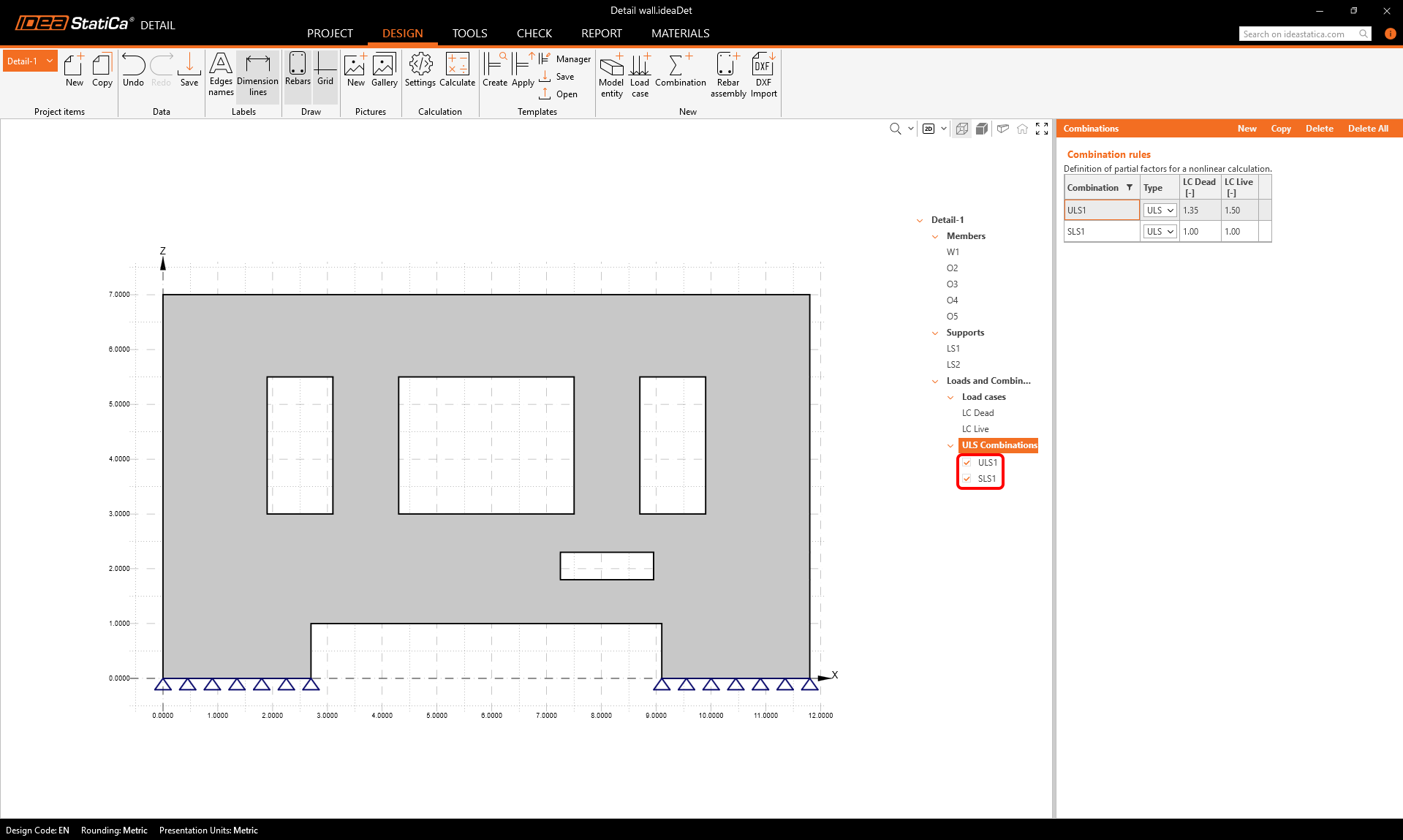

Láthatjuk, hogy két teherkombináció lett importálva, alapértelmezés szerint mindkettő ULS kombinációként van beállítva.

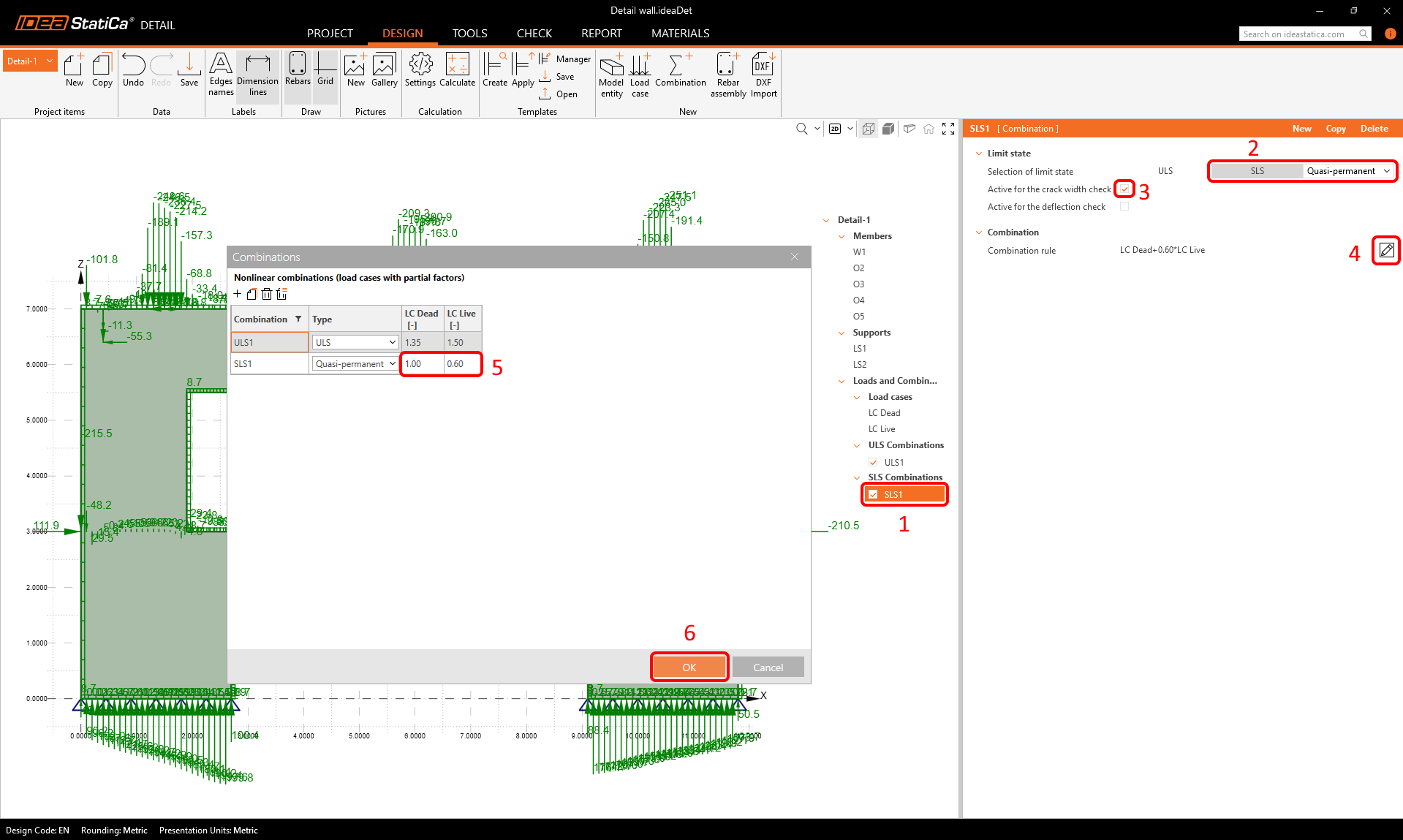

A második egy SLS kombináció legyen. Módosítsuk ennek a kombinációnak a beállításait, tegyük kvázi-állandó kombinációvá, aktiváljuk a repedésszélesség ellenőrzéshez, és állítsuk be a tehertényezőket.
Vasalás

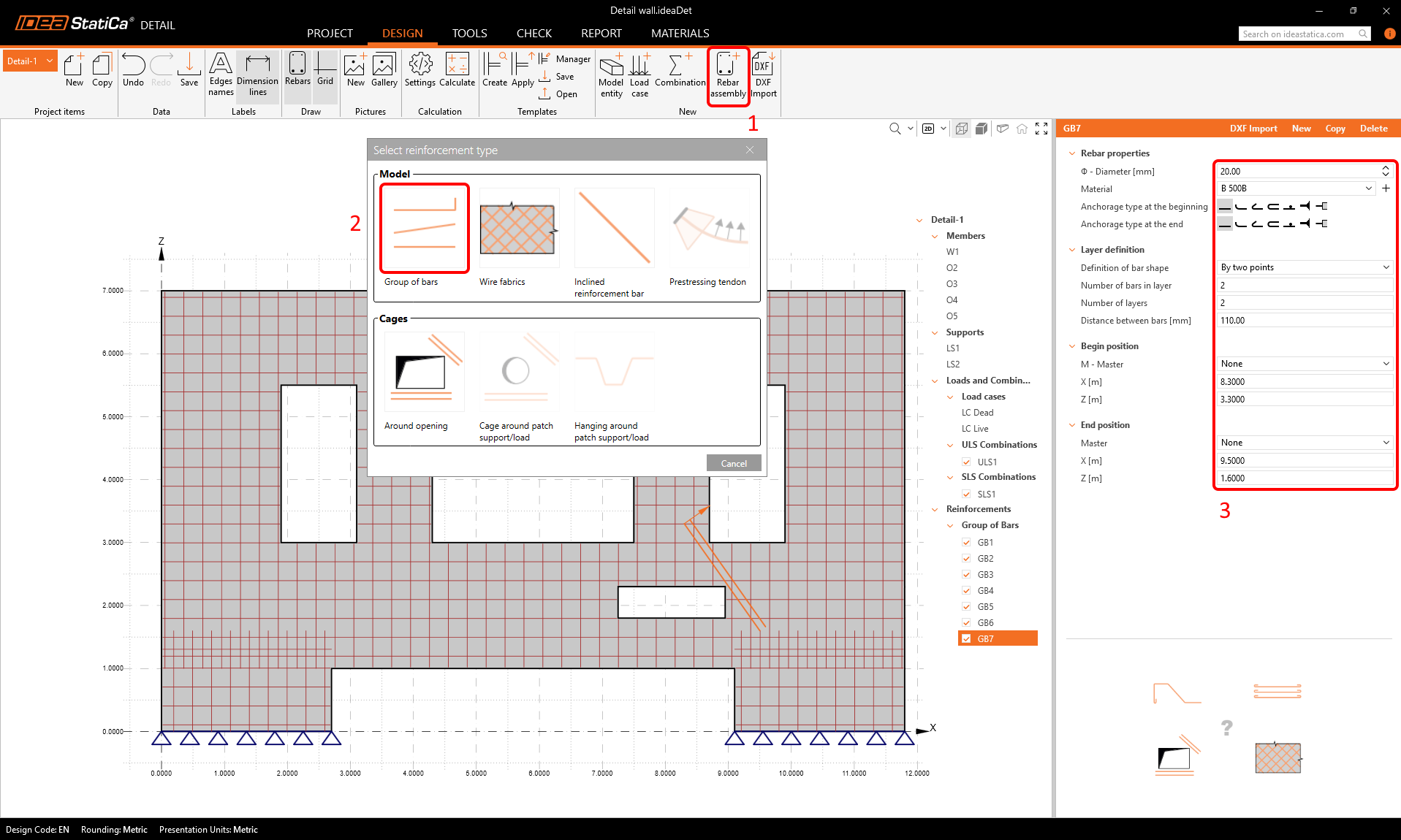

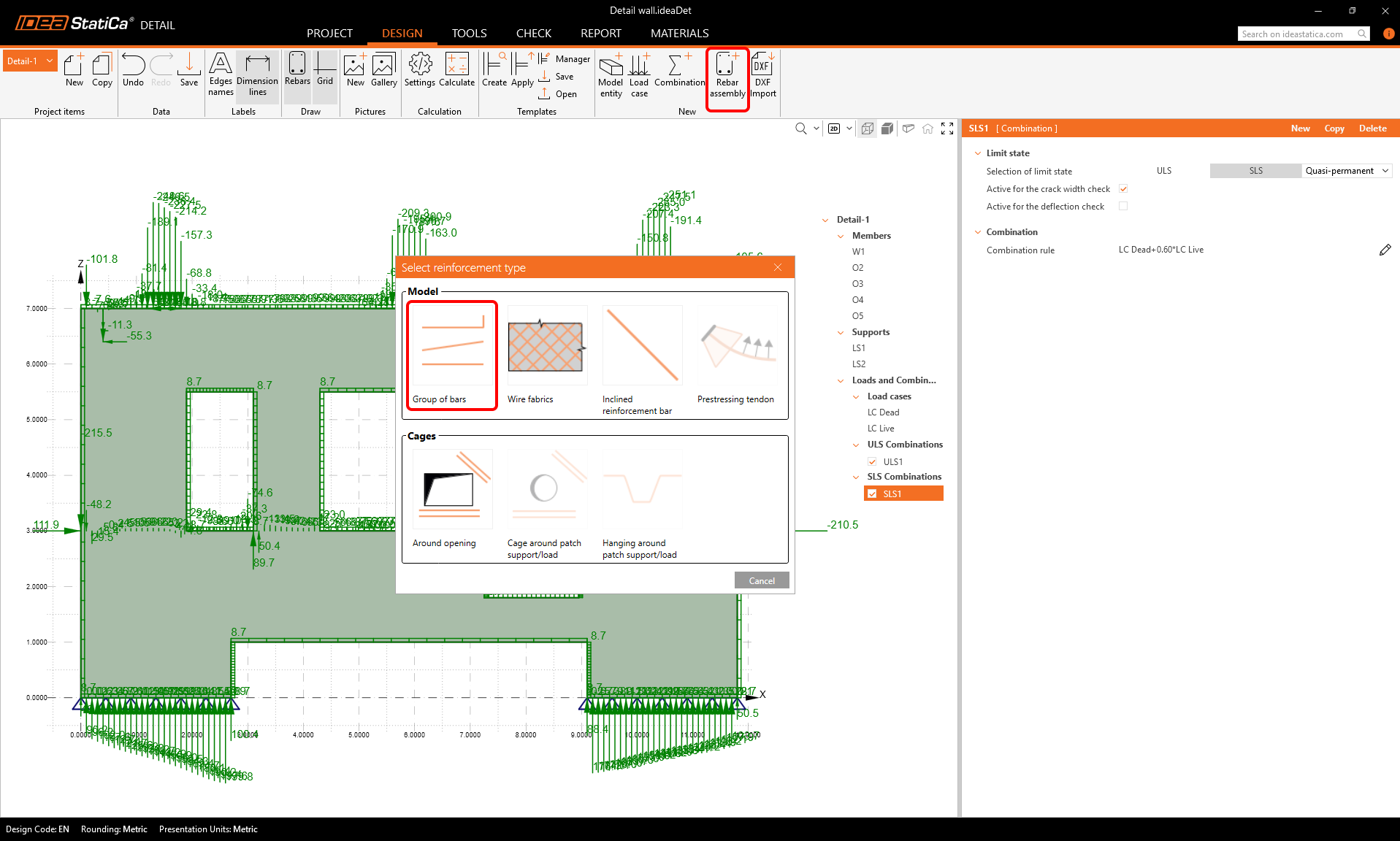

Most rátérhetünk a vasalás bevitelére a modellbe. Kattintsunk a szalagmenüben a Vasalási elrendezés gombra, és válasszuk a Vasaláscsoportot.

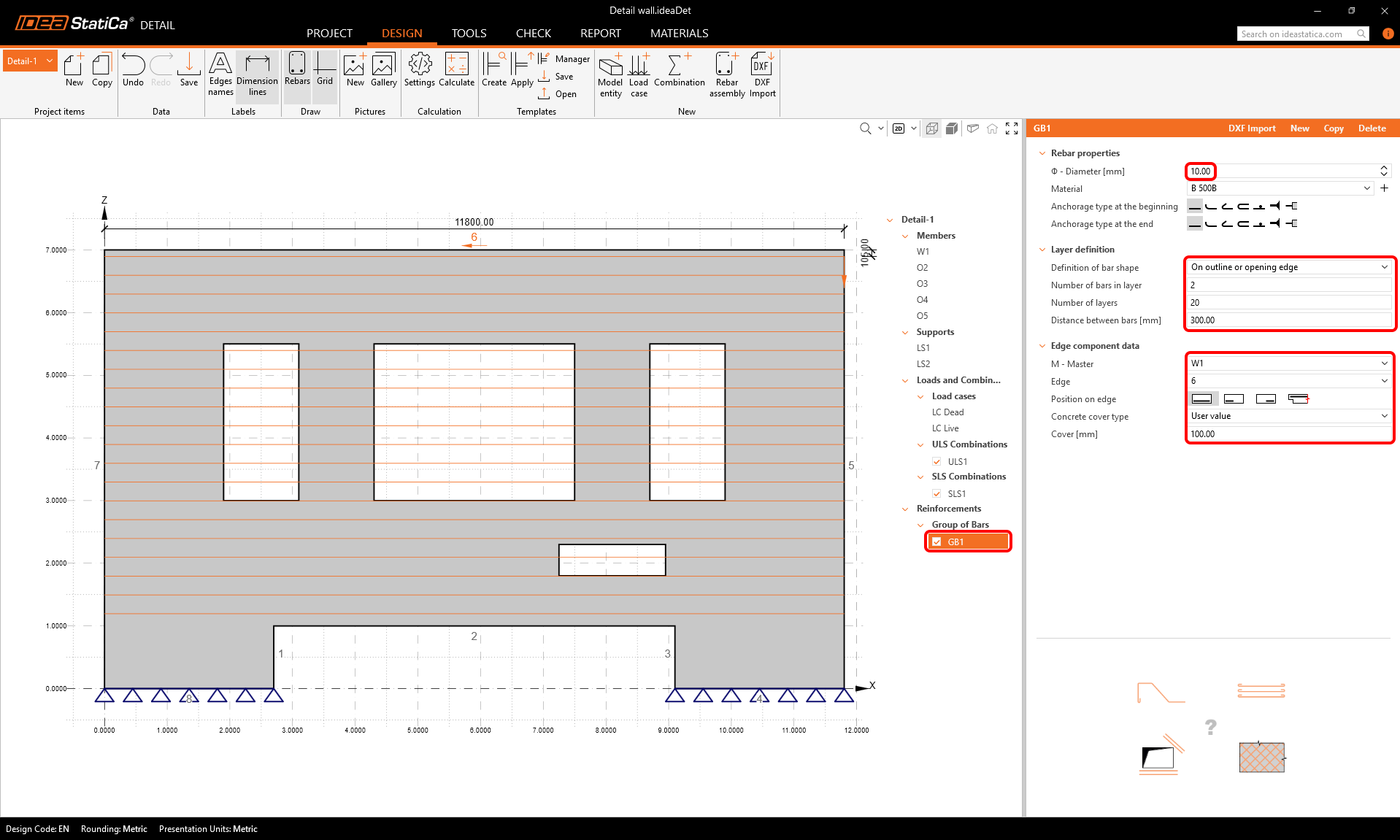

Adja meg a vasaláscsoport tulajdonságait a képen látható módon, hogy vízszintes vasakat vigyen be a falba.

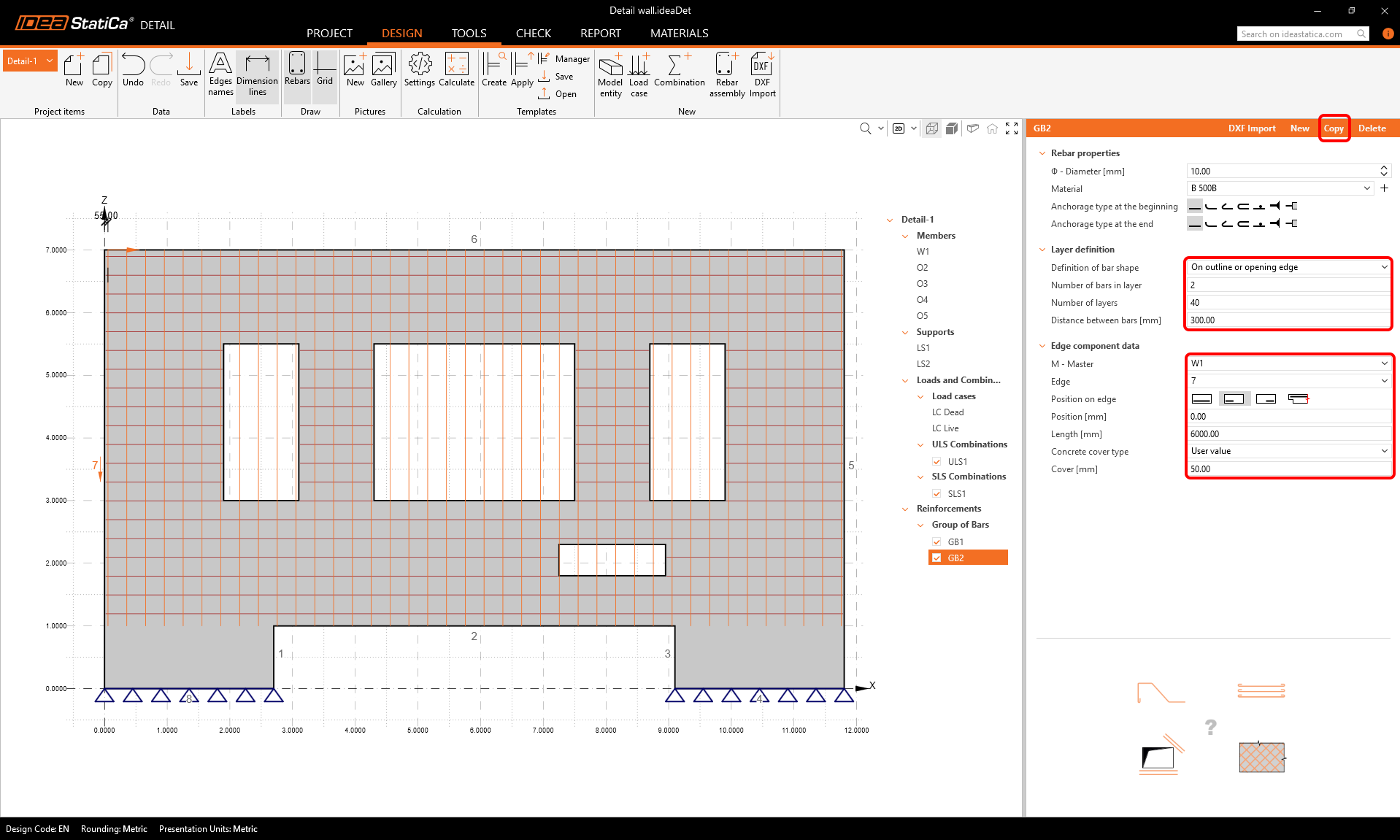

Az első vasaláscsoportot másolhatjuk, és módosíthatjuk a paramétereket, hogy függőleges vasak csoportját kapjuk.

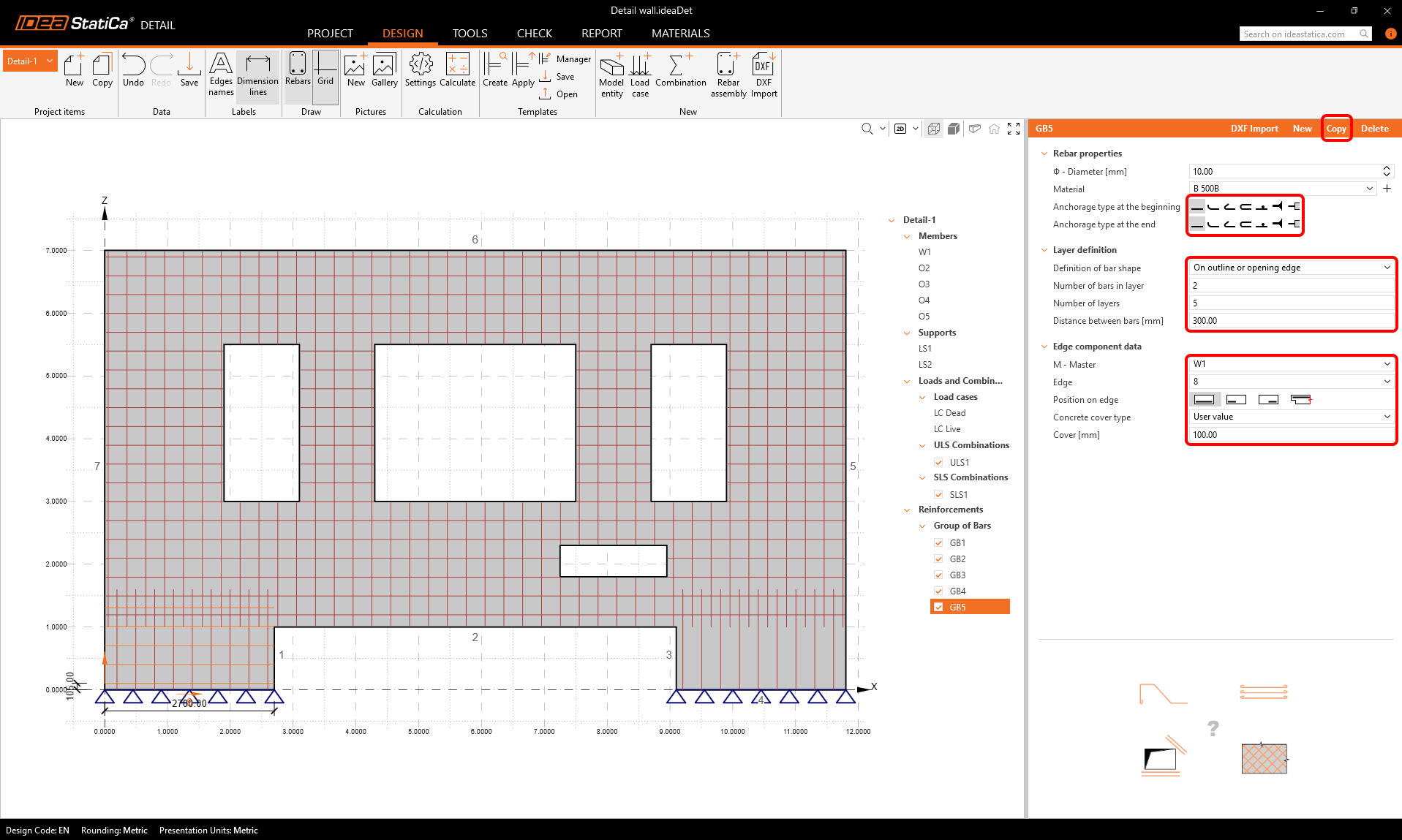

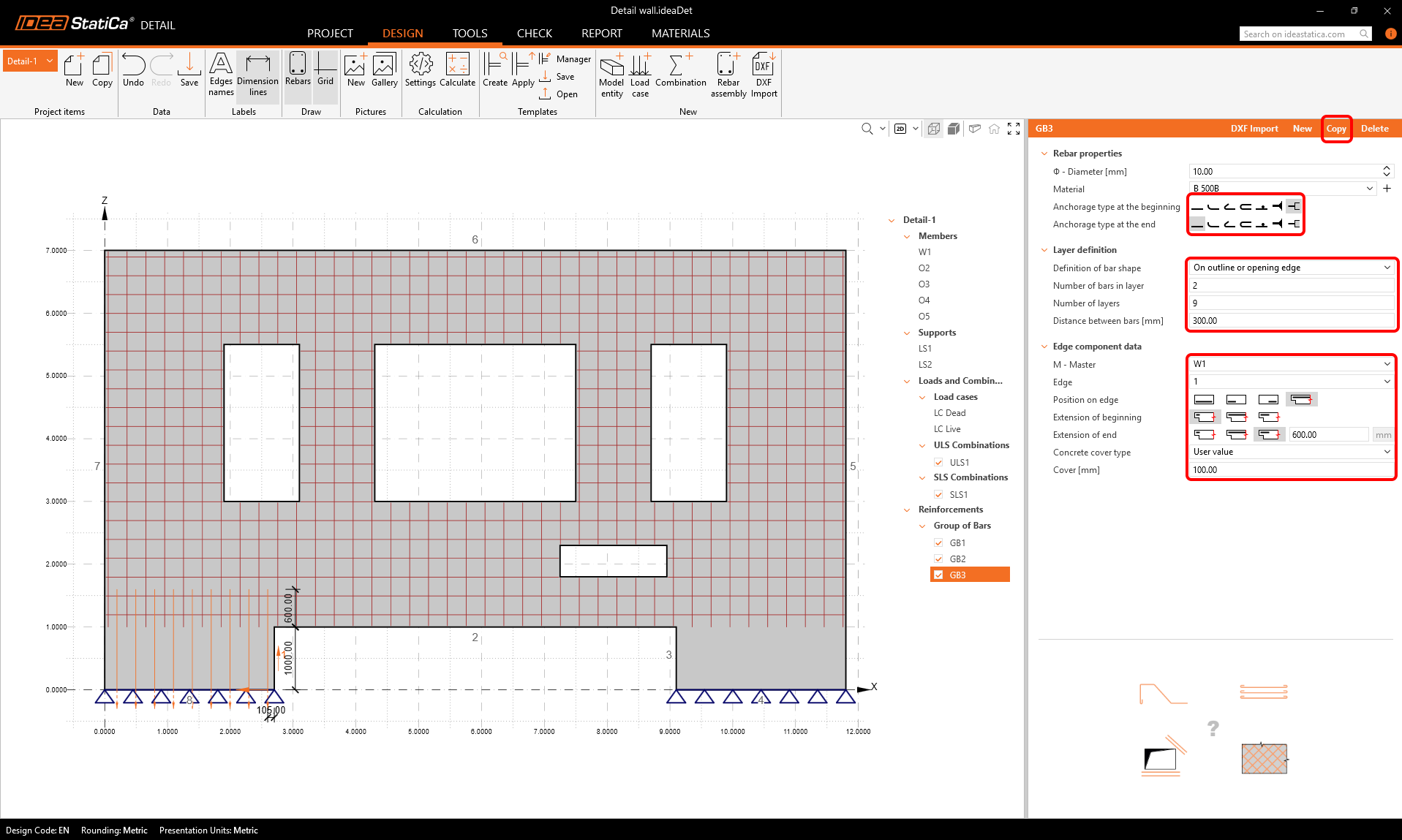

Másoljuk újra, és állítsuk be a paramétereket, hogy vasalást hozzunk létre a fal bal alsó részébe.

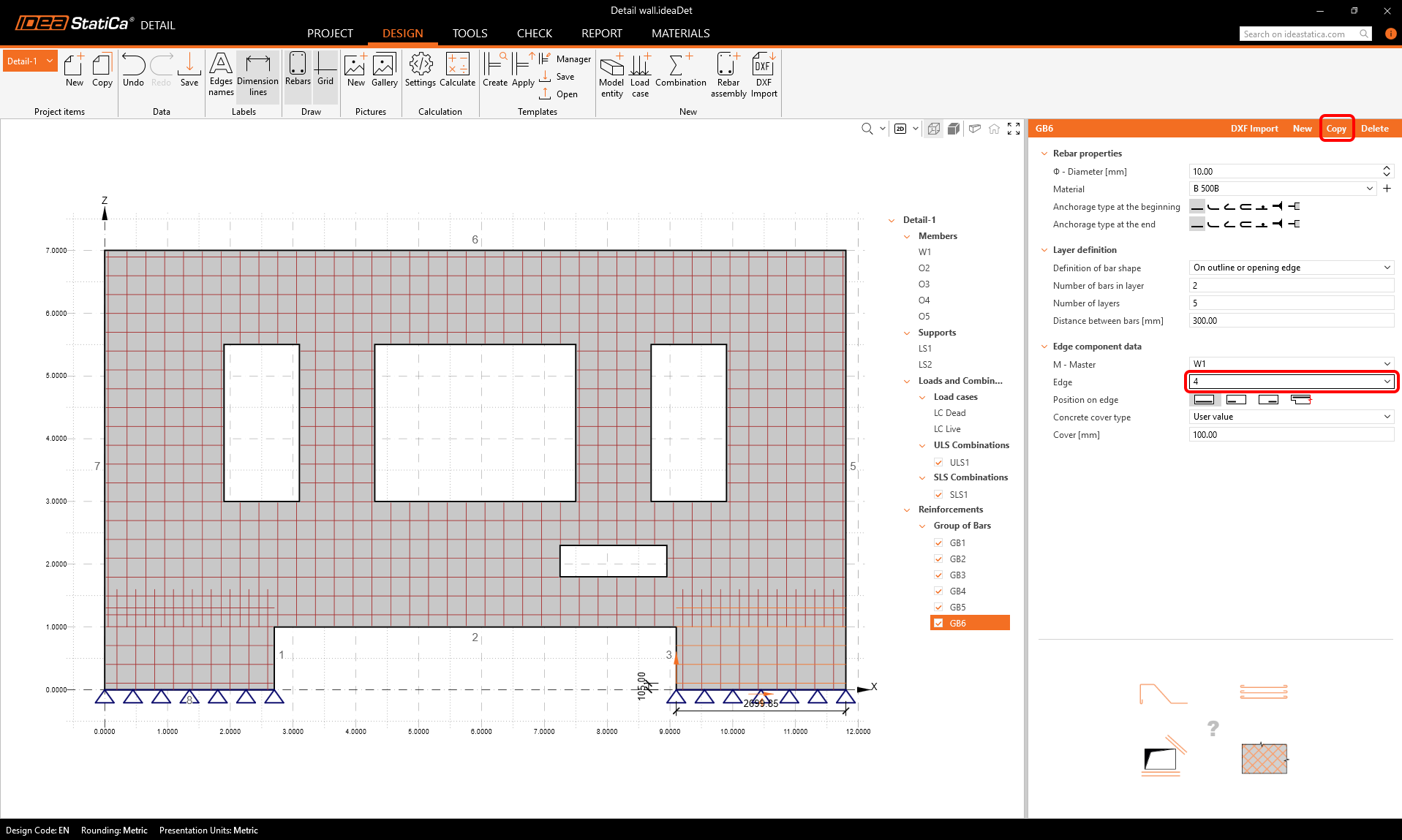

Másoljuk újra, és hozzuk létre a jobb alsó függőleges vasakat.
Használja a másolás gombot még kétszer, hogy vízszintes vasalást vigyen be a fal alsó részeibe.
Ezen a ponton 6 vasaláscsoporttal kell rendelkeznünk.
Számítás

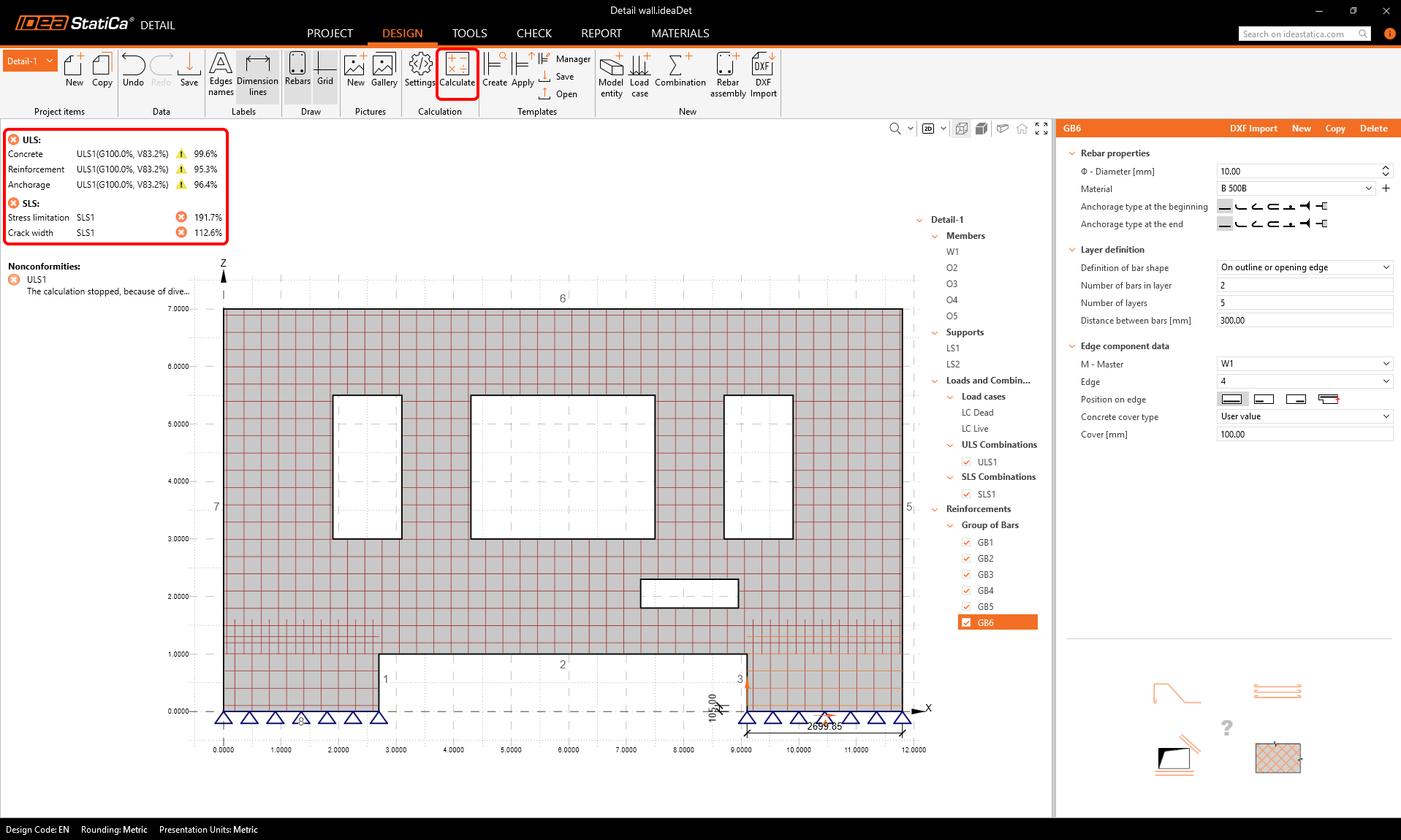

Most futtathatjuk az első számítást a modellen, hogy lássuk, hogyan viselkedik, és hol kell vasalást hozzáadni.
Az eredmények összefoglalójából láthatjuk, hogy még az ULS ellenőrzések is sikertelenek, és a számítás nem tudott sikeresen befejeződni. A tönkremenetel előtt csak a terhelés egy része lett alkalmazva a szerkezetre. Derítsük ki az okokat, és találjunk megoldást a javításra.

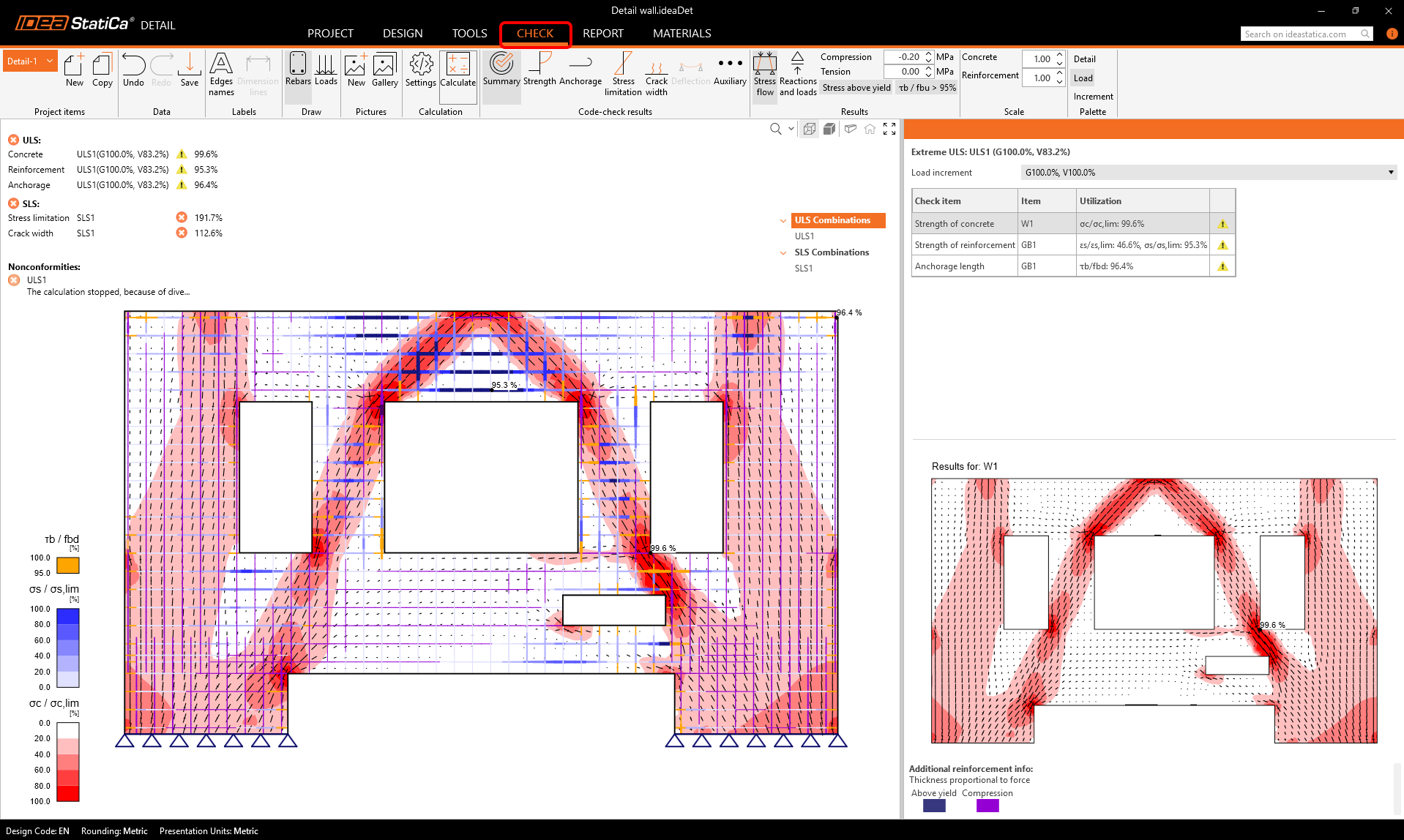

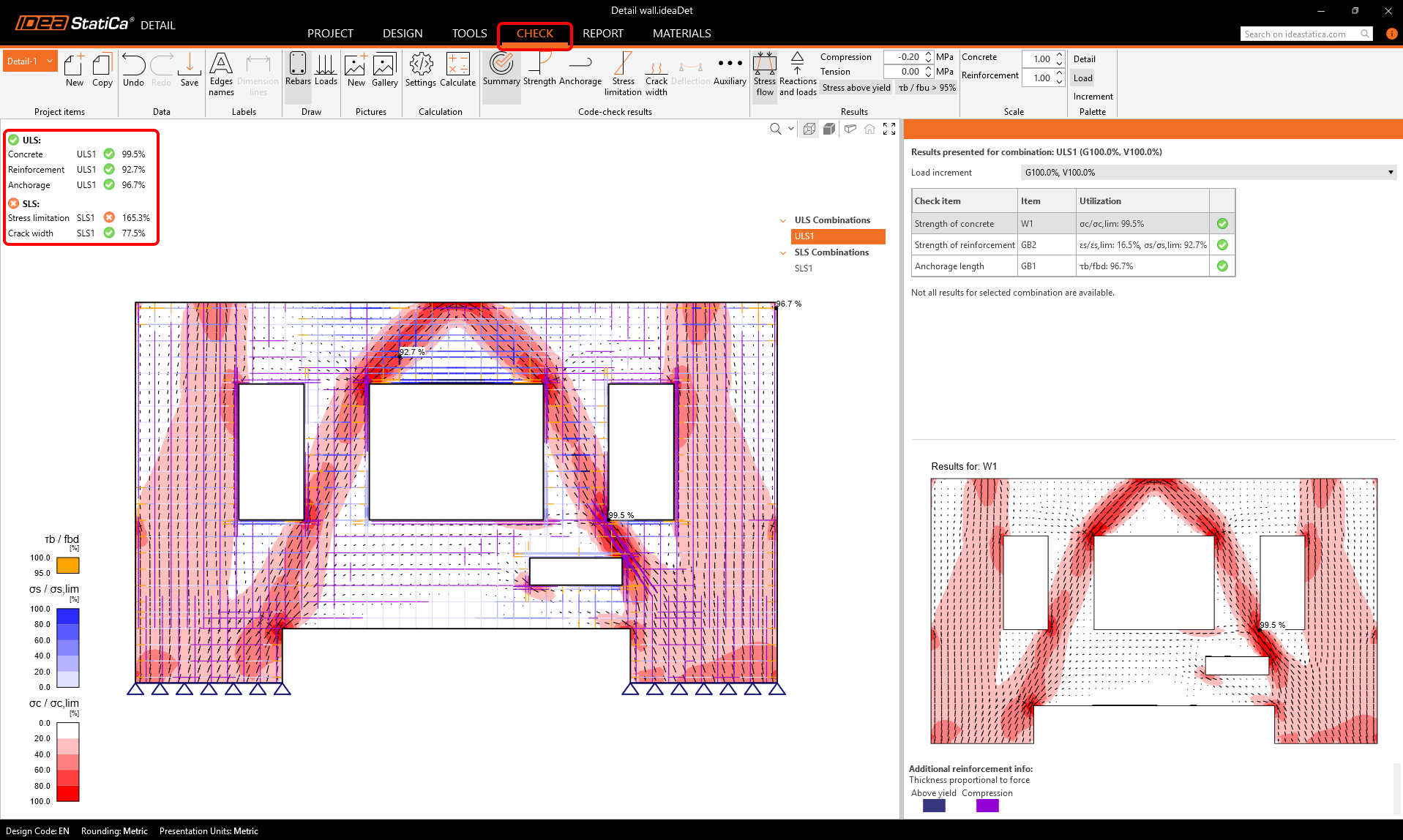

Ha az Ellenőrzés fülre lépünk, láthatjuk a feszültségi mezőket a falban. Vannak kritikus területek a betonban, ahol nagy feszültségkoncentrációkat láthatunk, piros színnel jelölve.

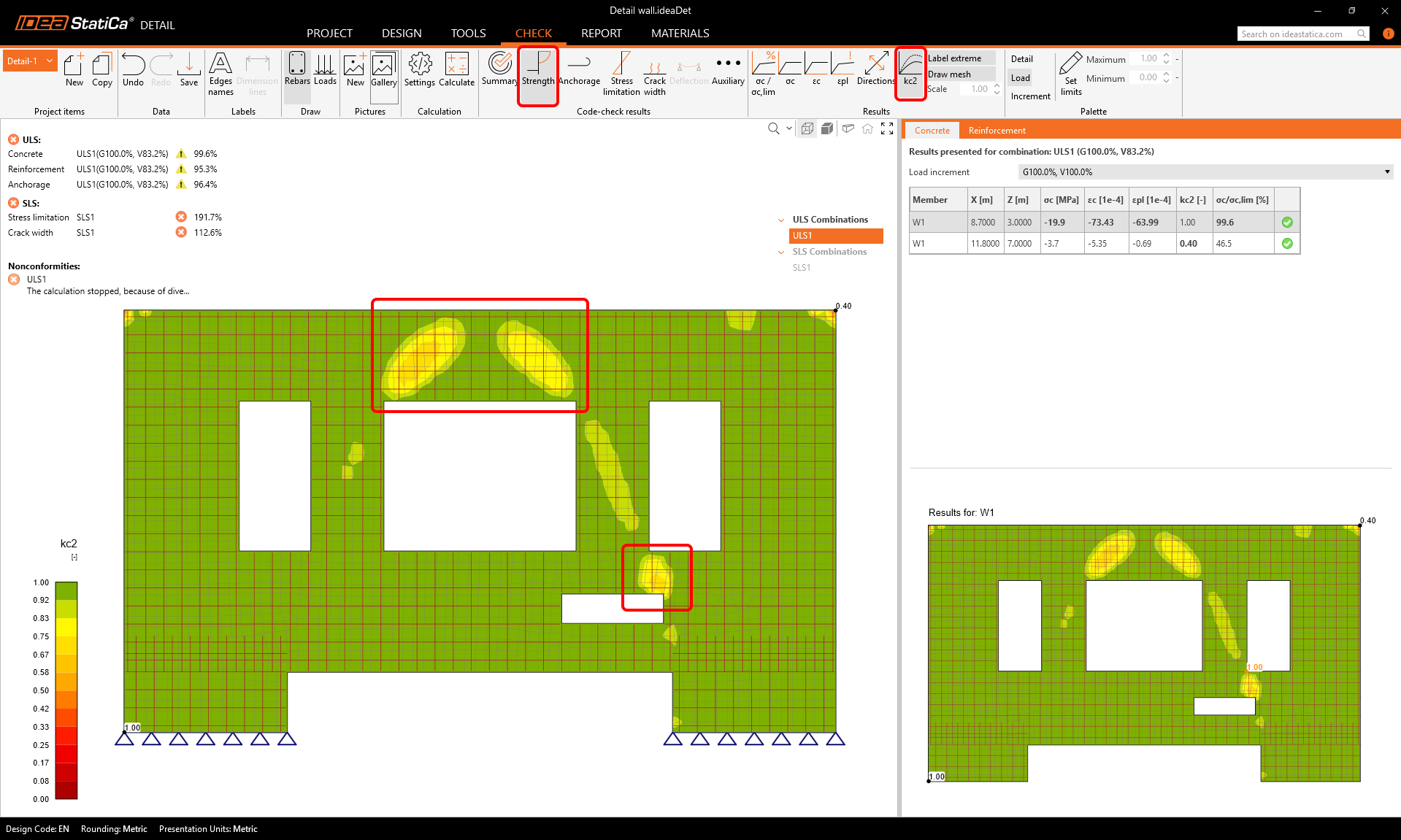

Ha a Szilárdság eredményekre lépünk, megjeleníthetjük a kc2 tényezőt. Ez a beton keresztirányú alakváltozásai miatti nyomási szilárdság-csökkentési tényező. Ezt a jelenséget nyomási lágyulásnak is nevezik. Tudjon meg többet anyagmodelljeinkről itt.
Vasalást adhatunk hozzá a kritikus területekhez, ahol a nyomási lágyulásnak a legnagyobb hatása van, és a feszültségek a leginkább koncentrálódnak.
Adjunk hozzá egy csoportot ferde vasakból az O2 és O5 nyílások között.
Valamint némi vízszintes vasalást az O3 nyílás feletti területre.

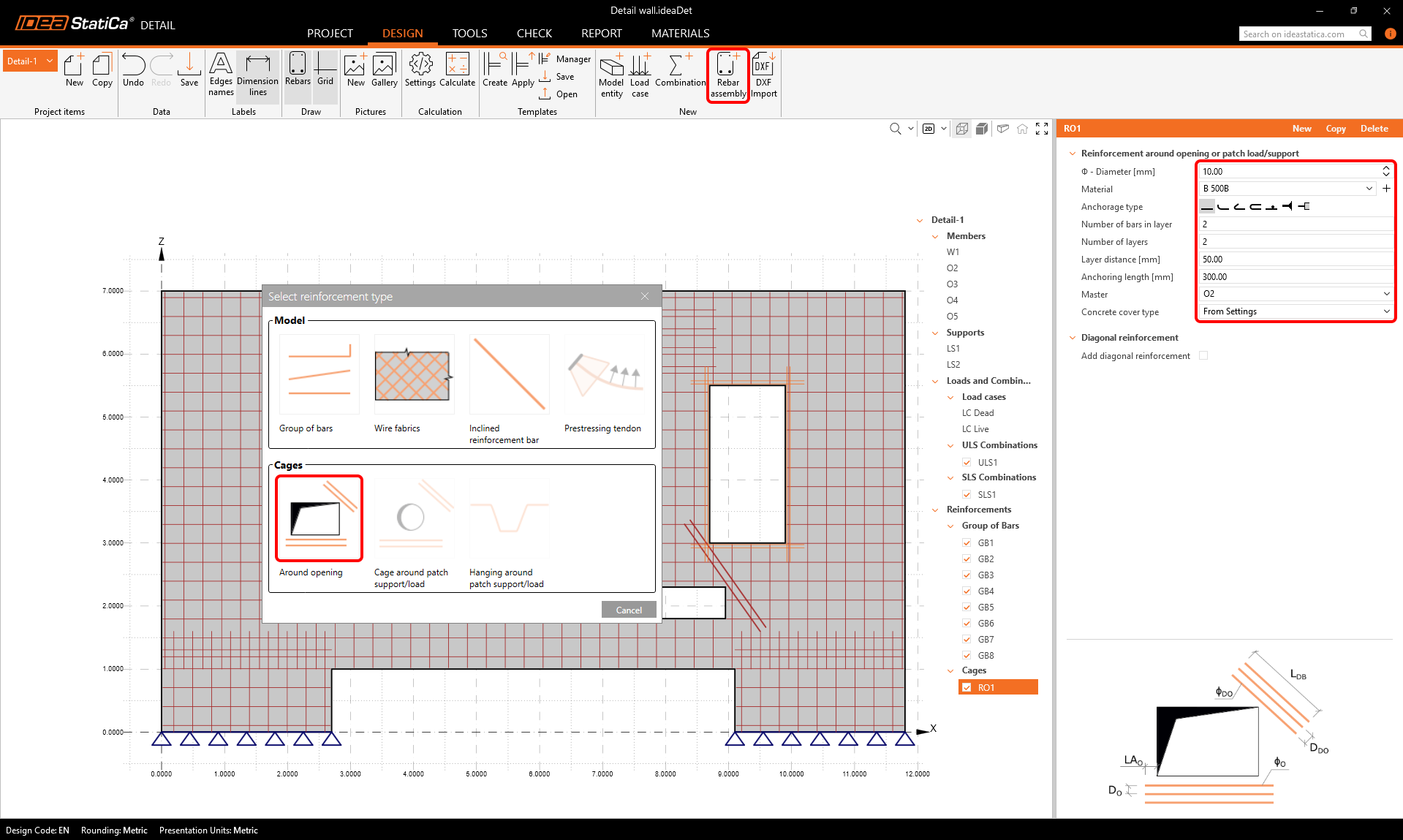

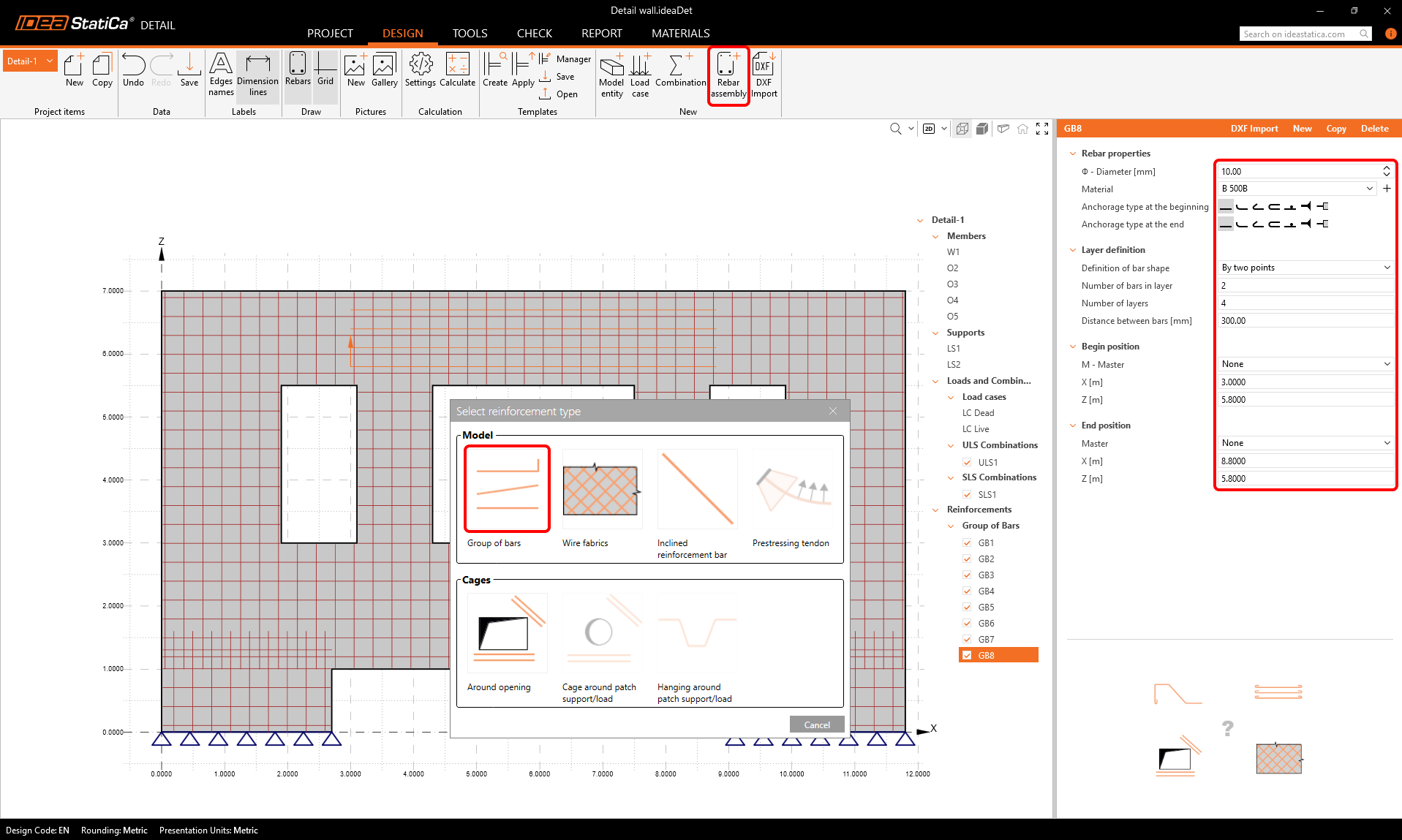

A nyílások körül vasalási kereteket kell hozzáadni. Adja meg az első készletet a kép szerint.

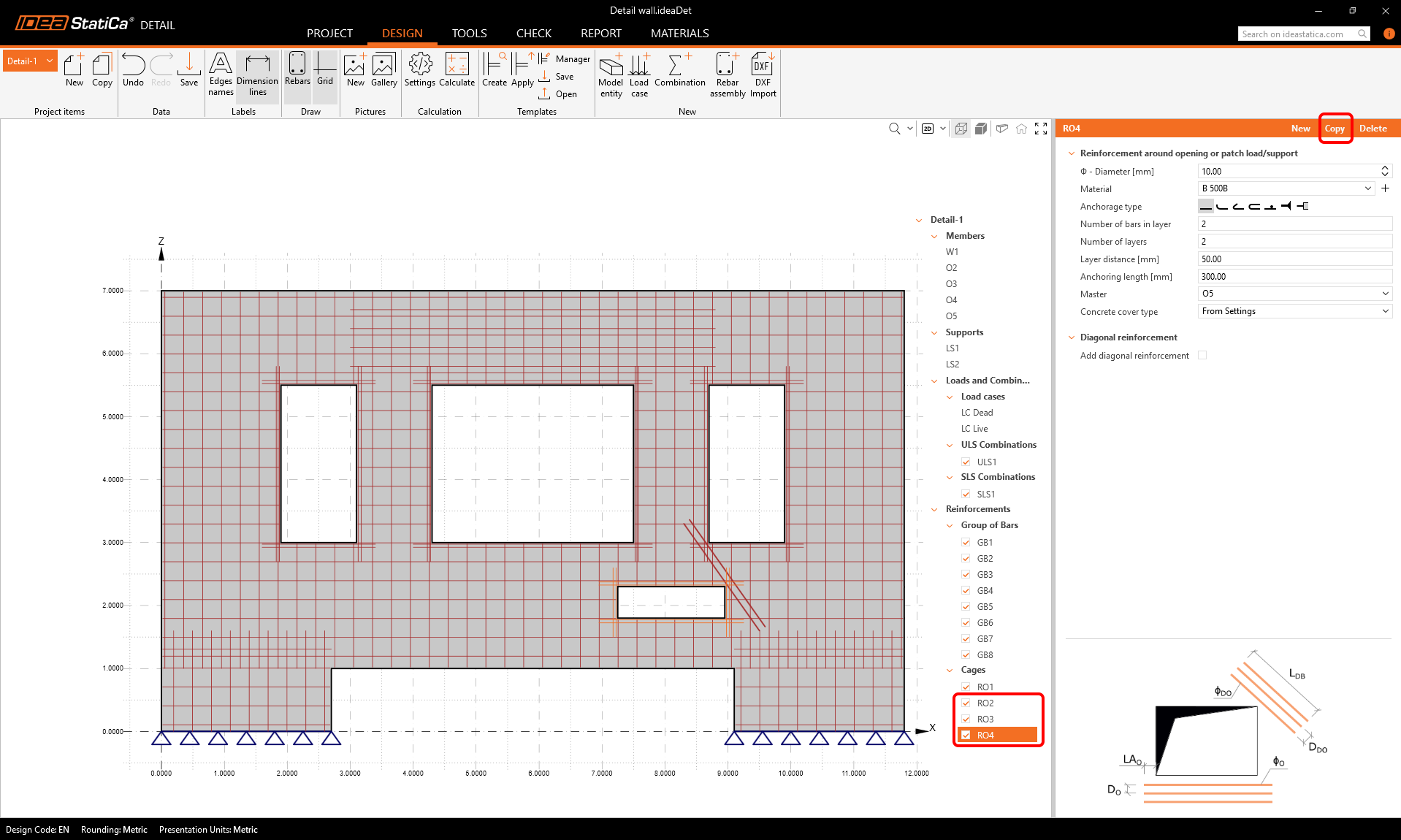

Az első nyílás körüli keretet másolhatjuk a másik 3 nyílásra, és a beállításokat megtarthatjuk ugyanolyannak.
Szabványellenőrzések
Most futtathatjuk újra a számítást. Az eredmények azt mutatják, hogy az ULS ellenőrzések most mind megfelelnek a szabványkövetelményeknek, és az SLS repedésszélesség-ellenőrzés is a határértékeken belül van.

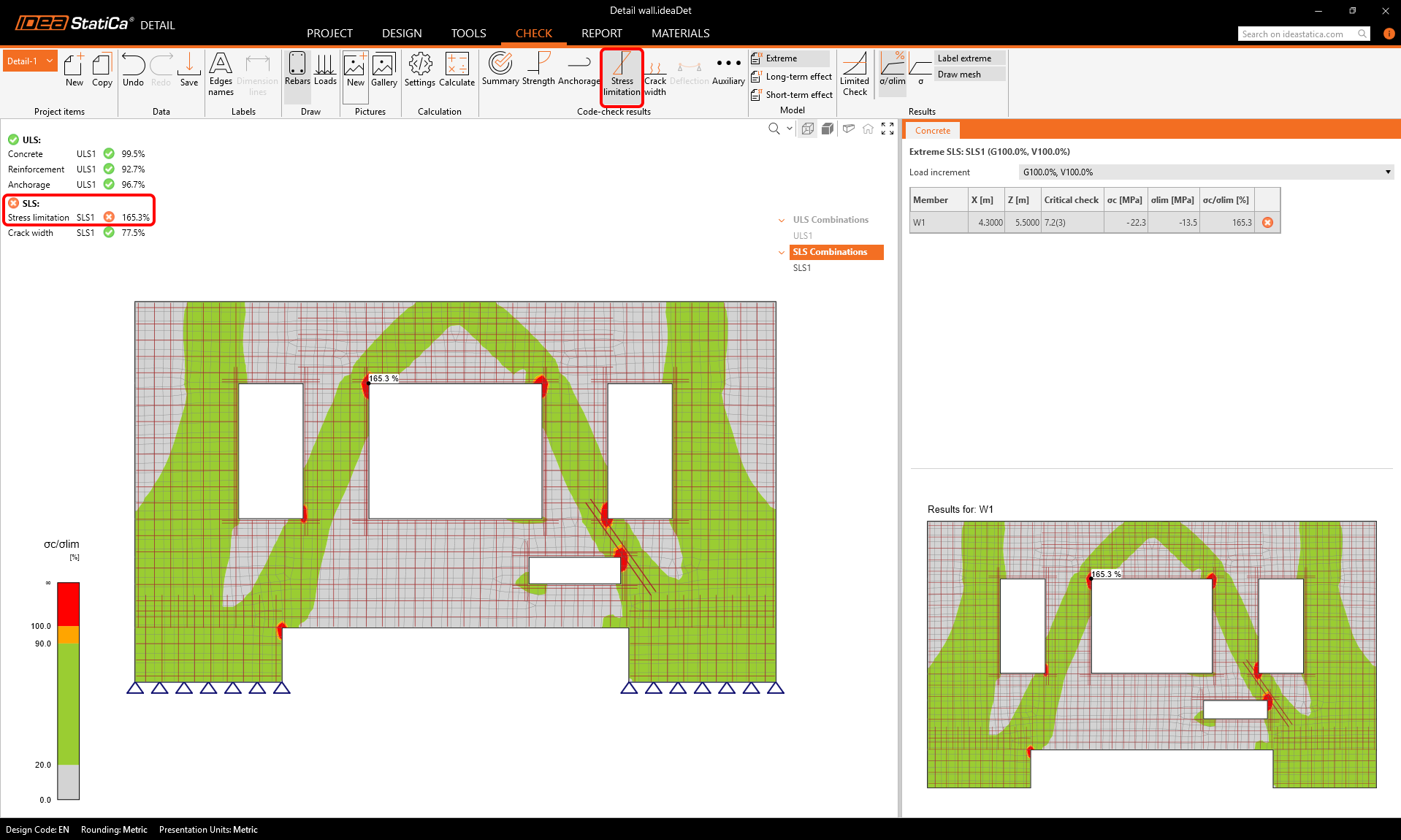

Az egyetlen nem kielégítő ellenőrzés a feszültség-korlátozási ellenőrzés. Megjeleníthetjük az eredményeket, hogy lássuk, hol vannak a problémák.
Mivel a betonban lévő feszültség csak kis területeken haladja meg a határfeszültséget az éles sarkok körül, bekapcsolhatjuk a Korlátozott ellenőrzés funkciót a felső szalagmenüben. Numerikus számításoknál jellemző, hogy feszültségcsúcsok (szingularitások) alakulnak ki az éles sarkok körül. Ilyen esetekben kizárhatjuk ezeket a területeket a szabványellenőrzésekből. Ez azt jelenti, hogy 100%-os eredményeket fogunk látni a feszültség-korlátozási ellenőrzésnél, kiegészítve egy nem megfelelőségi üzenettel, amely elmagyarázza a korlátozott ellenőrzések alkalmazását. Tudjon meg többet a Korlátozott ellenőrzésről ebben a cikkben.
Jelentés és anyagmennyiség-kimutatás

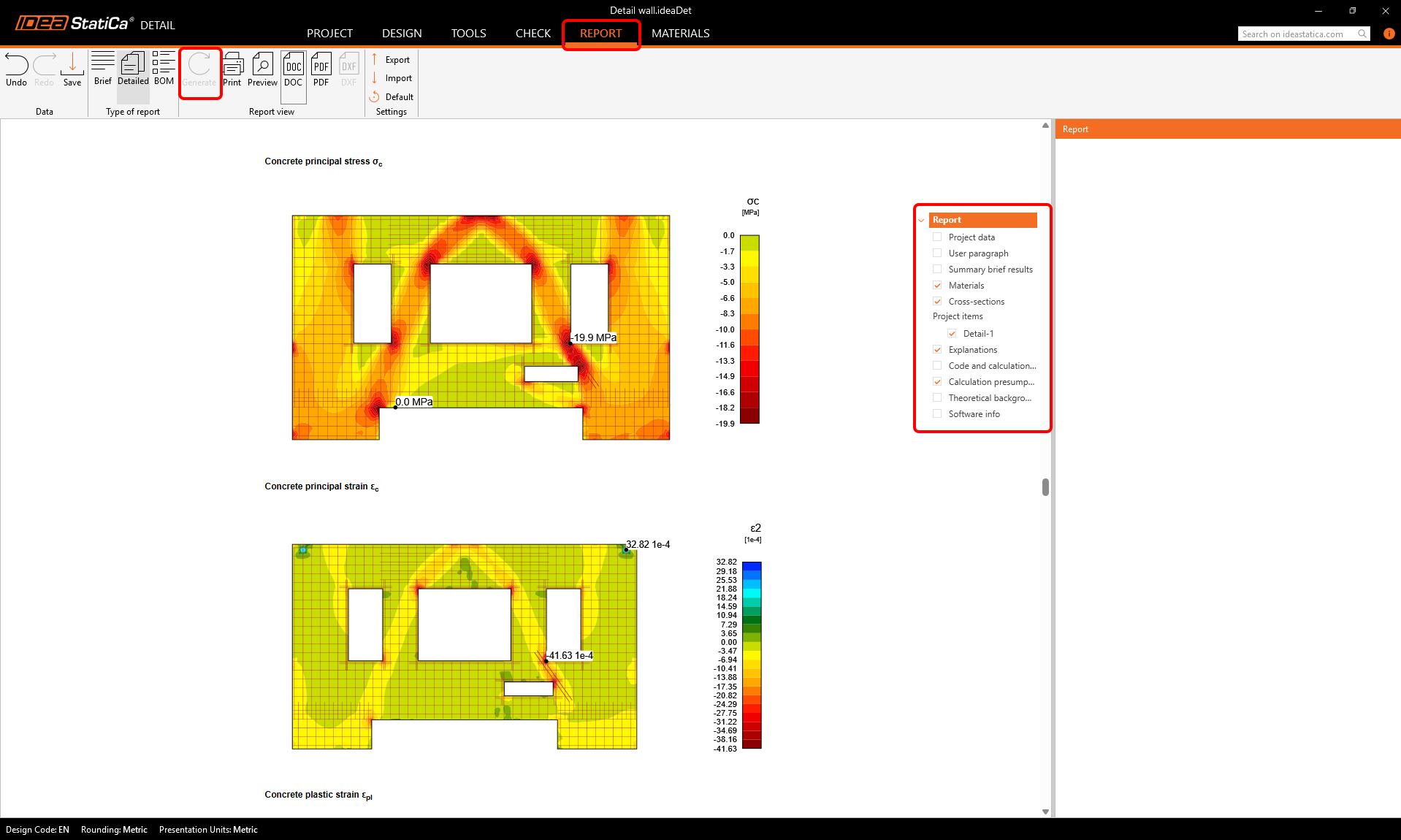

Most generálhatunk egy testreszabható Jelentést, amely kinyomtatható vagy PDF vagy DOC formátumban exportálható.

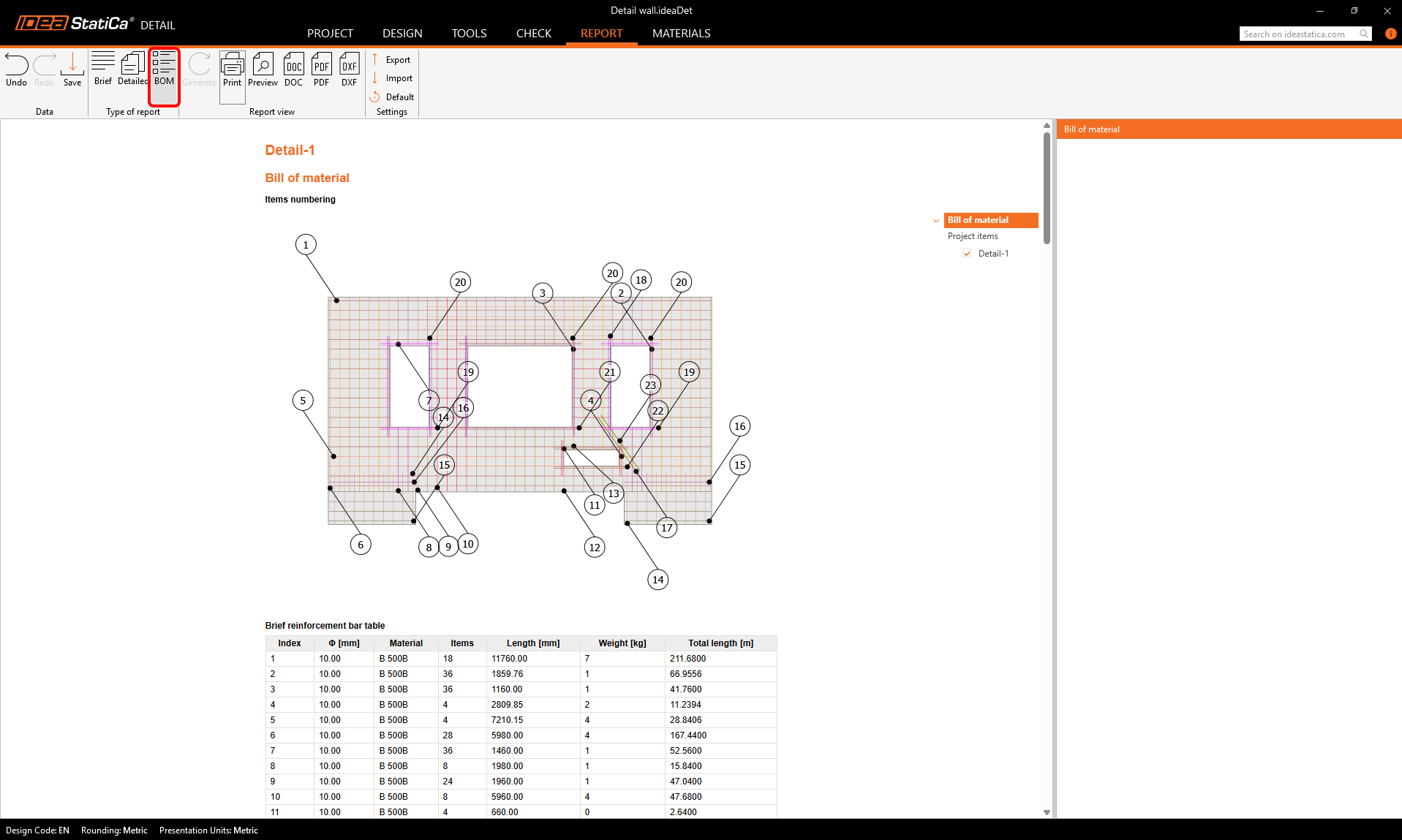

Az anyagmennyiség-kimutatás szintén generálható, és exportálhatjuk DXF formátumban.
Sikeresen importáltunk, terveztünk és ellenőriztünk egy nyílásokkal rendelkező vasbeton falat az ETABS-ból.
A teljes munkafolyamatról, az erőátvitelről és az ismert korlátokról olvassa el ezt a cikket.
