A projektről
Ez a projekt közös erőfeszítés eredménye volt, mivel az előzetes tervezés még azelőtt készült el, hogy a CSF Consulting bekapcsolódott volna a projektbe. Ez az előzetes terv külföldi acélszelvényeket használt. A CSF képes volt folytatni a tervezést ezekkel a szelvényekkel, mivel az elemzési szoftvereszközeik tartalmazták azokat.
Feladatunk az volt, hogy átvegyük a tervezési felelősséget azáltal, hogy a Felelős Tervező szerepét betöltjük azon szerkezeti tervezési elemek tekintetében, amelyeket Kínában terveztek, de az Egyesült Államokban valósítanak meg.
Carlos A. Gutierrez. PE MLSE
Vezető Mélyépítési/Szerkezeti Mérnök
A projekt több szerkezetből állt, amelyek mindegyike egyedi volt. Az egyik különleges szerkezetet a STAAD.Pro segítségével tervezték. Ez azt jelentette, hogy Carlos A. Gutierrez, a CSF Consulting LP vezető polgári/szerkezeti mérnöke és csapata a STAAD.Pro-t használhatta a szerkezeti elem méretezésének megerősítésére a frissített terhelési feltételek alapján, beleértve a kritikus szeizmikus és szélterhelést egy nyitott szerkezetnél. Majd az IDEA StatiCa Checkbot segítségével átvitték a csomópontokat, a geometriát és a teherkombinációkat a STAAD.Pro-ból az IDEA StatiCa-ba, elkerülve a terhek kézi bevitelét és az újramodellezést. Miután a kapcsolattervezés elkészült, az IDEA StatiCa-ból számítási dokumentációt tudtak készíteni, hogy megkönnyítsék az illetékes hatóság számára az eredmények jóváhagyását és további megjegyzések hozzáfűzését.
Mérnöki kihívások
A kihívások nagy része abból adódott, hogy a projekt eredetileg Kínában készült, az USA-tól eltérő nemzeti szabvány szerint. Ez azt jelentette, hogy a CSF-nek újra kellett elemeznie és meg kellett erősítenie a szerkezet tervezését az amerikai szabványok alapján, külföldi acélszelvények felhasználásával, mivel a projektet tengerentúlon gyártották.

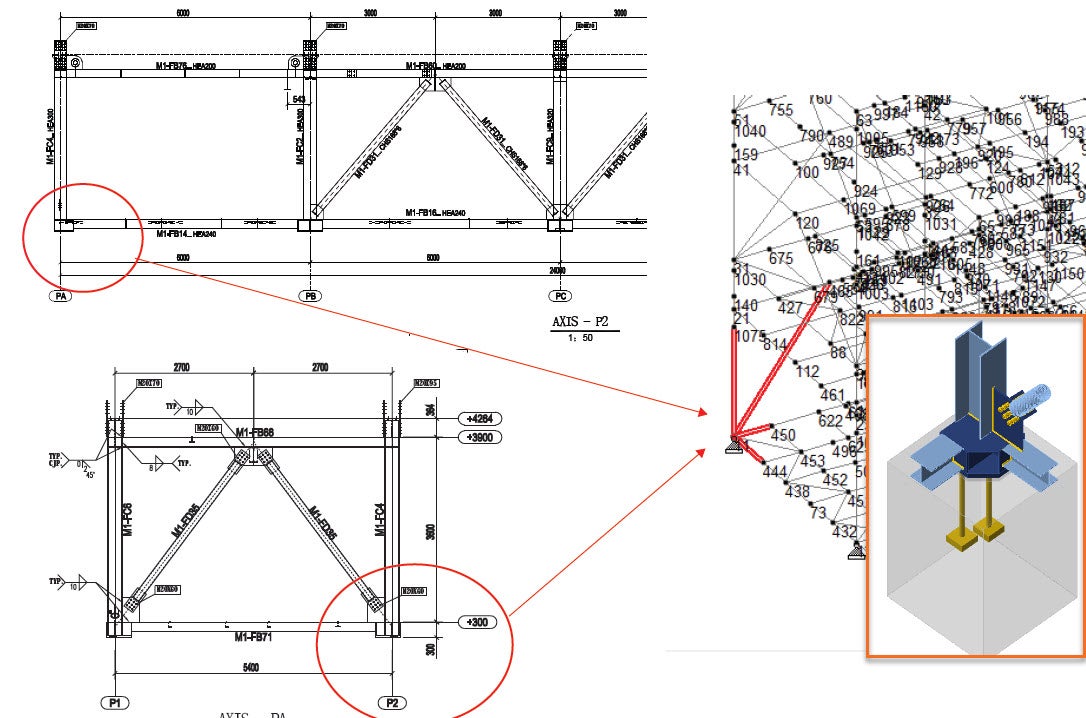

Az alább látható kapcsolat jól szemlélteti a projekt összetettségét. Egy oszloptalplemezből állt, több merevítővel, két vízszintes szerkezeti elemmel és egy átlós merevítő elemmel, amelyek az oszlophoz csatlakoztak, és amelyet egy betonpedesztálhoz horgonyoztak le.
Megoldások és eredmények
Az IDEA StatiCa segítségével Carlos A. Gutierrez csapata képes volt ellenőrizni minden egyes kapcsolatot, és ami még fontosabb, bizonyítani, hogy az összes teherkombinációt ellenőrizték, ahogyan aztaz ellenőrző hatóság megkövetelte. Ez átlagosan legalább 30 munkaórát takarított meg kapcsolatonként. Ez az időmegtakarítás segített a mérnöknek és a projektnek az ütemterv és a költségvetés betartásában.
A STAAD.Pro és az IDEA StatiCa közötti interoperabilitás kritikusnak bizonyult a teher-beviteli hibák elkerülésében. Ez azt jelentette, hogy sikeresen át tudták alakítani és igazolni tudták az eredeti kínai terveket elfogadható és biztonságos tervekként, amelyek teljes mértékben ellenőrizhetők és megfelelnek a helyi jogszabályoknak.
A CSF Consultingról
CSF Consulting egyedülálló multidiszciplináris megközelítésével, polgári, szerkezeti és igazságügyi mérnöki szolgáltatásokat, valamint földmérési szolgáltatásokat kínál. Cégük szolgáltatásokat nyújt tulajdonosoknak, építészeknek és vállalkozóknak világszerte, minden méretű és összetettségű projekten.
1995-ben alapítva, a CSF Consulting több mint 1200 sikeres projektet valósított meg. Szakmai személyzetük jelenleg az 50 amerikai állam közül 40-ben rendelkezik engedéllyel, és rendelkezik a mai összetett projektek által támasztott kihívások kezeléséhez szükséges tudással és tapasztalattal.
