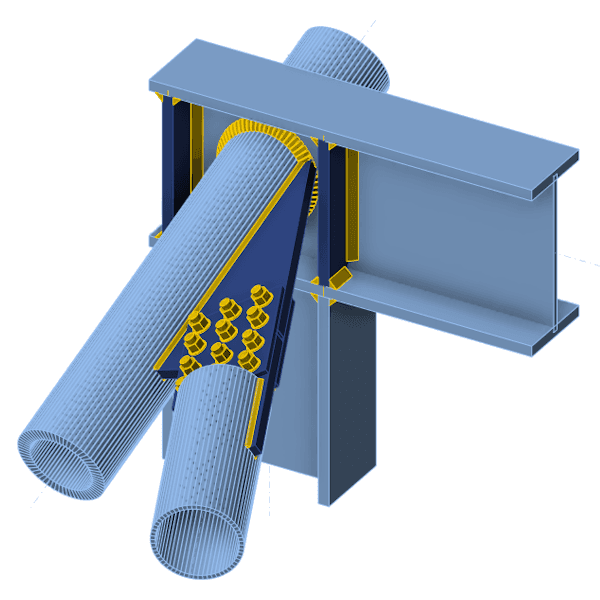

Egy merev nyomatéki keretcsomópont csőszelvényű gerendákkal. A keretoszlop és a gerenda HEM600 I-szelvényekből áll, kiegészítő merevítőkkel. A CHS 323.9/45 folytonos csőszelvényű gerendák sarokvarrattal vannak hegesztve a keretcsomópont gerinclemezeire. Egy másik CHS 305/16 merevítő gerenda bevágott csavaros toldáson keresztül csatlakozik az alakított csatlakozólemezhez. További részletek a webinárium felvételében. A modell az IDEA StatiCa Connection alkalmazásban készült.
