A varázsló kiindulópontot biztosít az új modellhez, megoldásokat kínálva a Connection alkalmazás kezdő és haladó felhasználói számára egyaránt. Szabványos kapcsolatok minden különböző geometriájára és típusára kiterjedő, új parametrikus sablonkészletet tartalmaz. A vállalati és személyes készletek be vannak építve a varázslóba, így a felhasználó azonnal elkezdheti a munkát saját egyéni sablonjával.
Az új stílusú varázsló a következőkben nyújt segítséget:
- A kívánt geometria és tervezés megtalálása. Ez felgyorsítja a modellezési fázist, és lehetővé teszi, hogy egyenesen a kapcsolat elemzéséhez ugorjon. Ebben a szűrés és a keresés segít.
- A tervezés megkezdése a Connection Library személyes és/vagy vállalati készletéből származó sablonnal. Nincs szükség a szükséges geometria előzetes létrehozására. A sablon közvetlen betöltése egyszerű.
- A megfelelő modellbeállítások használata. Az összes előre definiált sablon helyes modellbeállításokkal lett létrehozva és konfigurálva. Ez segít a kezdő felhasználóknak abban, hogy magabiztosan indítsák el és kezeljék projektjeiket. Az előre definiált parametrikus sablonokkal rendelkező szabványos geometriakészlet biztonságos és hatékony megoldást kínál a szabványos kapcsolatokhoz.
A projekt létrehozása a varázslóban
Az új modell létrehozása három egyszerű lépést követ:
- A geometria meghatározása
- A tervezés kiválasztása
- Az anyagok meghatározása és az új modell létrehozása
Emiatt a varázsló három részre van osztva.
1 Geometria meghatározása
Az első részben meghatározhatja a modell geometriáját. Az új legördülő menük a modell térbeli tájolását vezérlik.

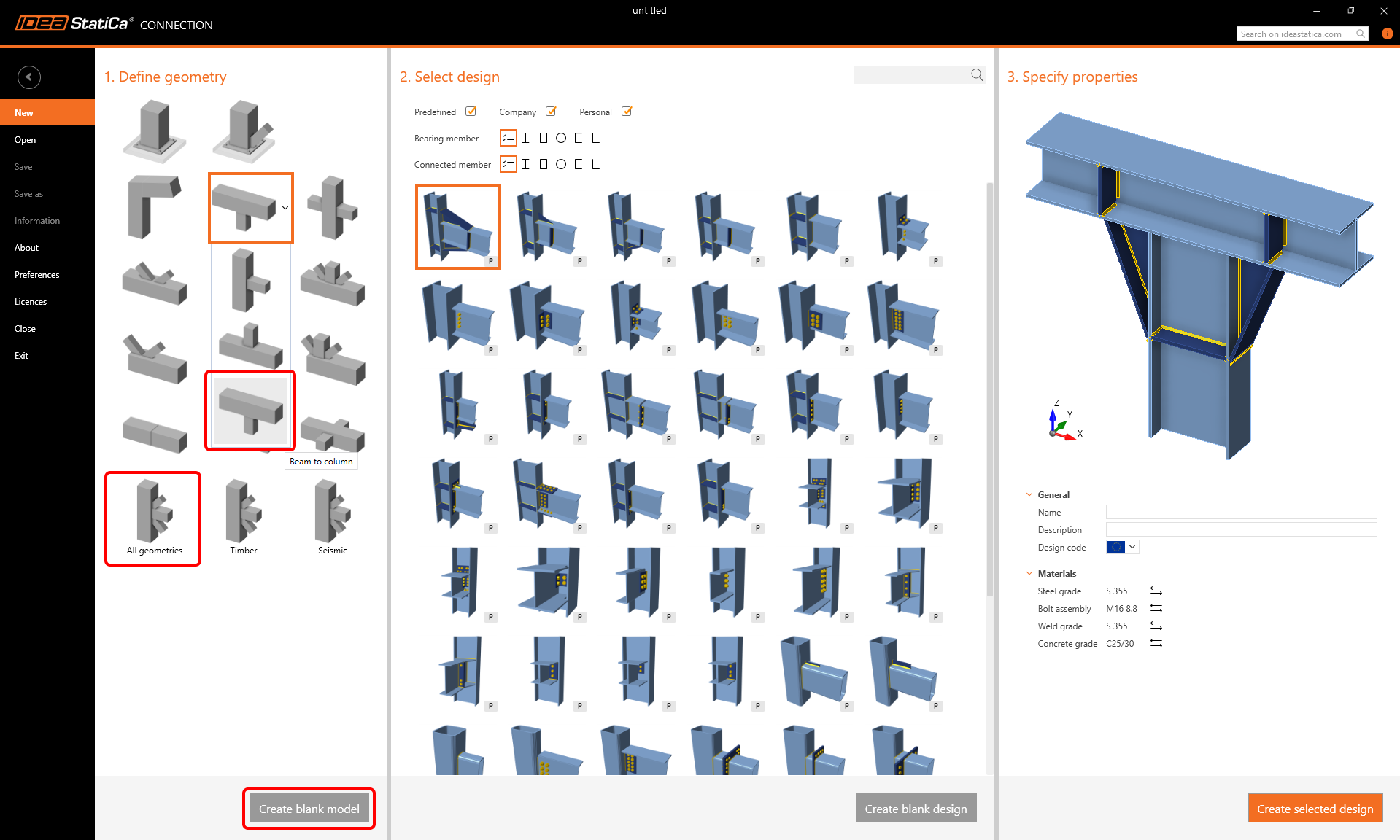

Ha nem találja a szükséges geometriát az előre definiált elemek között, használhatja az egyik alsó lehetőséget: Összes geometria

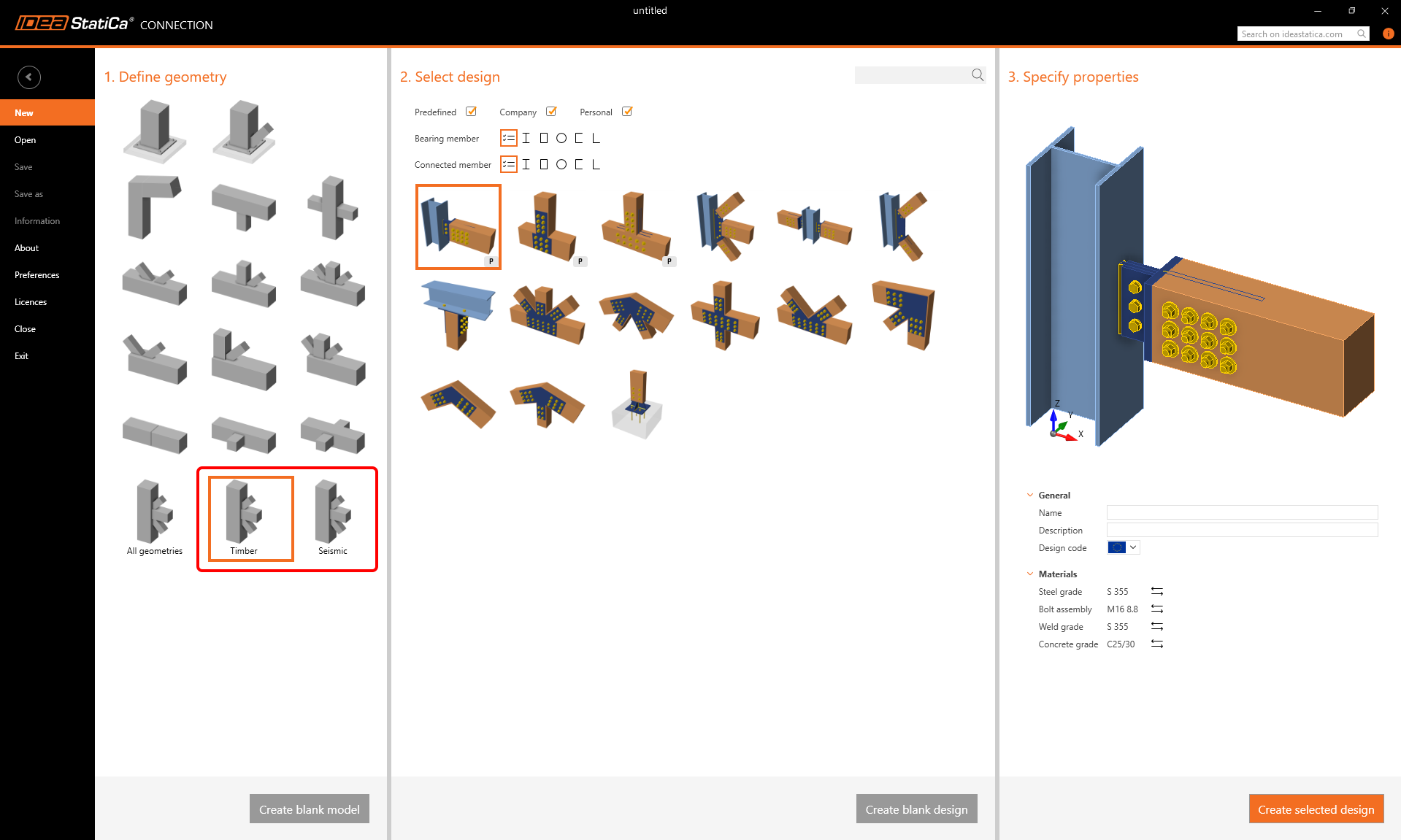

A faszerkezeti kapcsolatok vagy a szeizmikus tervezés sablonjai különlegesek, ezért külön kategóriákban szerepelnek.
2 Tervezés kiválasztása
A kiválasztott geometria alapján a varázsló második részében megjelennek az elérhető sablonok.

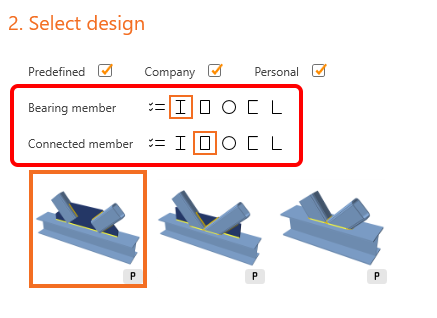

Ezeket a sablonokat szűrheti a teherhordó szerkezeti elem és/vagy a csatlakozó szerkezeti elemek keresztmetszete alapján.

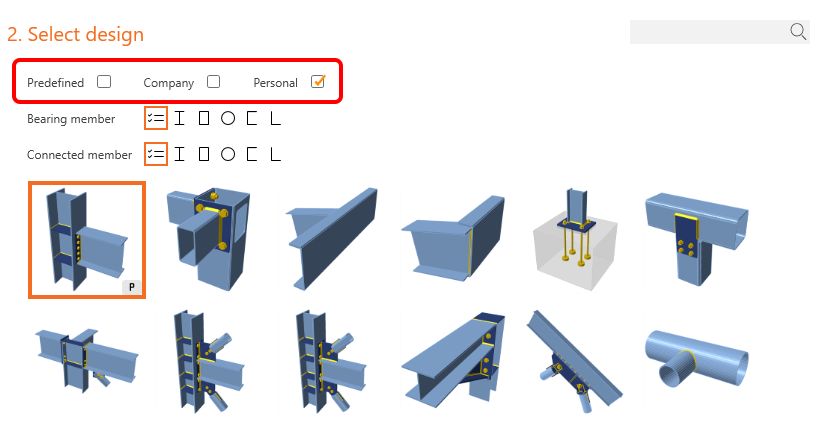

A három különböző sablonkészletet be- és kikapcsolhatja – az Előre definiált készletben az IDEA StatiCa által előkészített sablonok érhetők el. A Vállalati és a Személyes készletek azok, ahová elmentheti egyéni sablonjait.

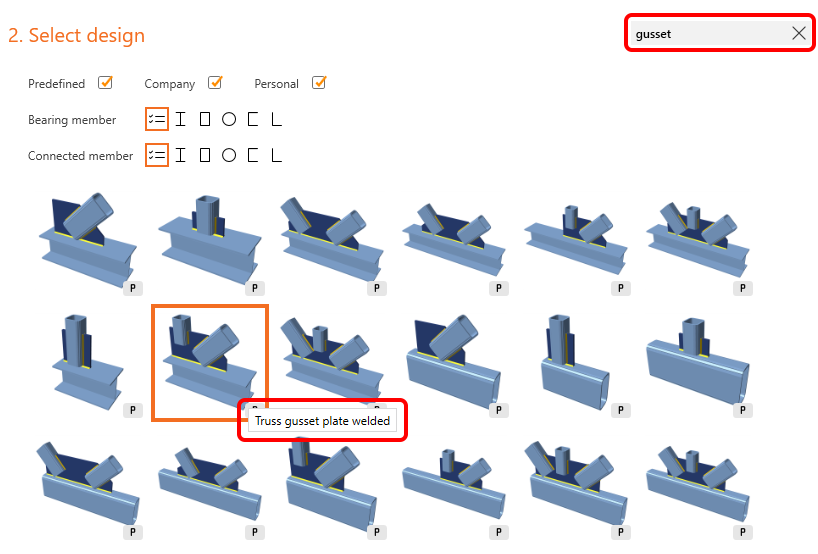

A kért sablon gyorsabb kereséséhez keresőmező áll rendelkezésre. A keresési logika megegyezik a Connection alkalmazás Javaslat párbeszédpaneljében használttal. A beírt kifejezés a sablon nevében kerül keresésre – a sablon neve az eszköztippben jelenik meg.

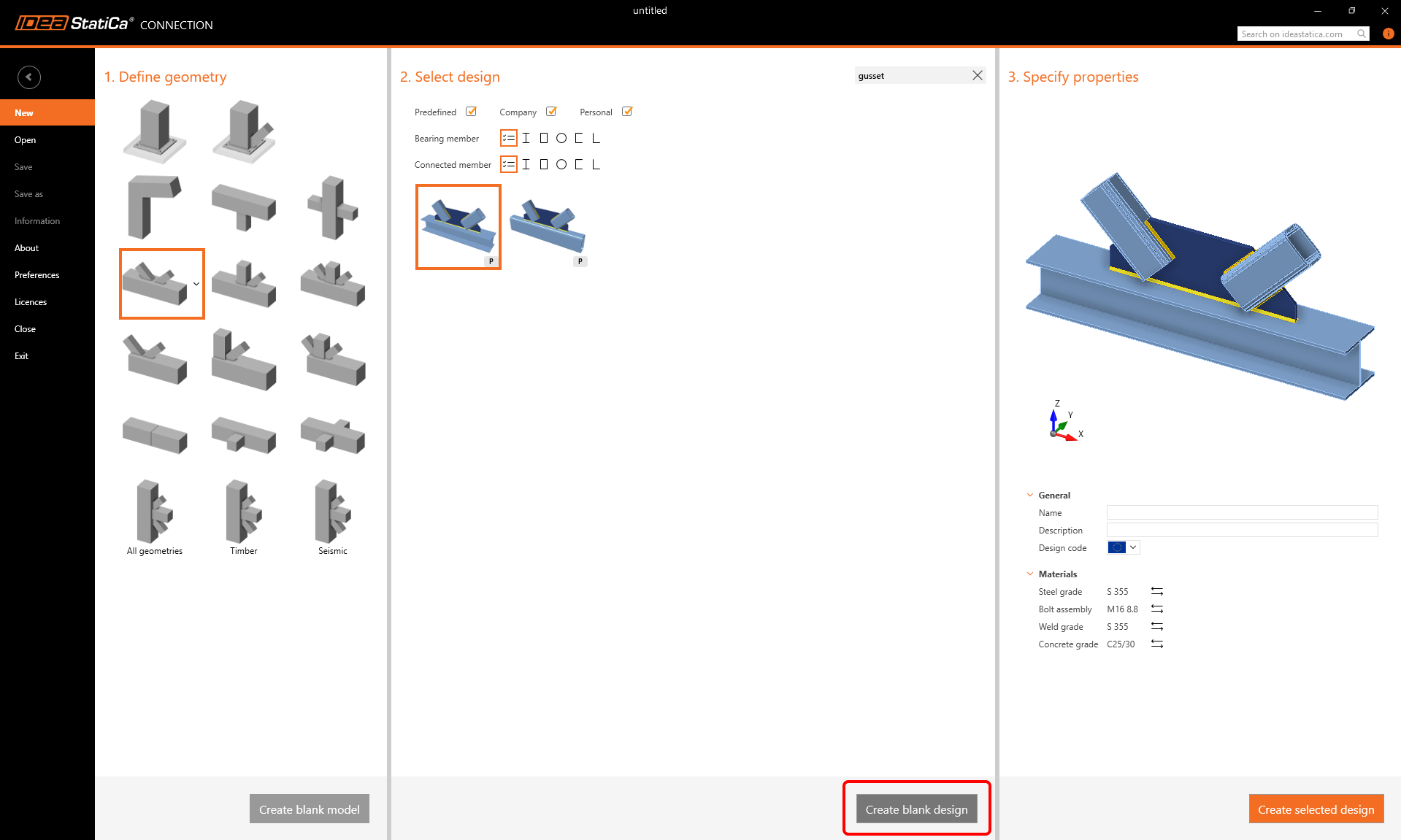

Üres tervezési projekt létrehozásához (a megadott geometriával) használhatja az ezen szakasz alján található Üres tervezés létrehozása gombot.
3 Tulajdonságok megadása
Minden beállítás, például a modellinformációk, az alkalmazott szabvány és az alapértelmezett anyagok, a harmadik részben adható meg.

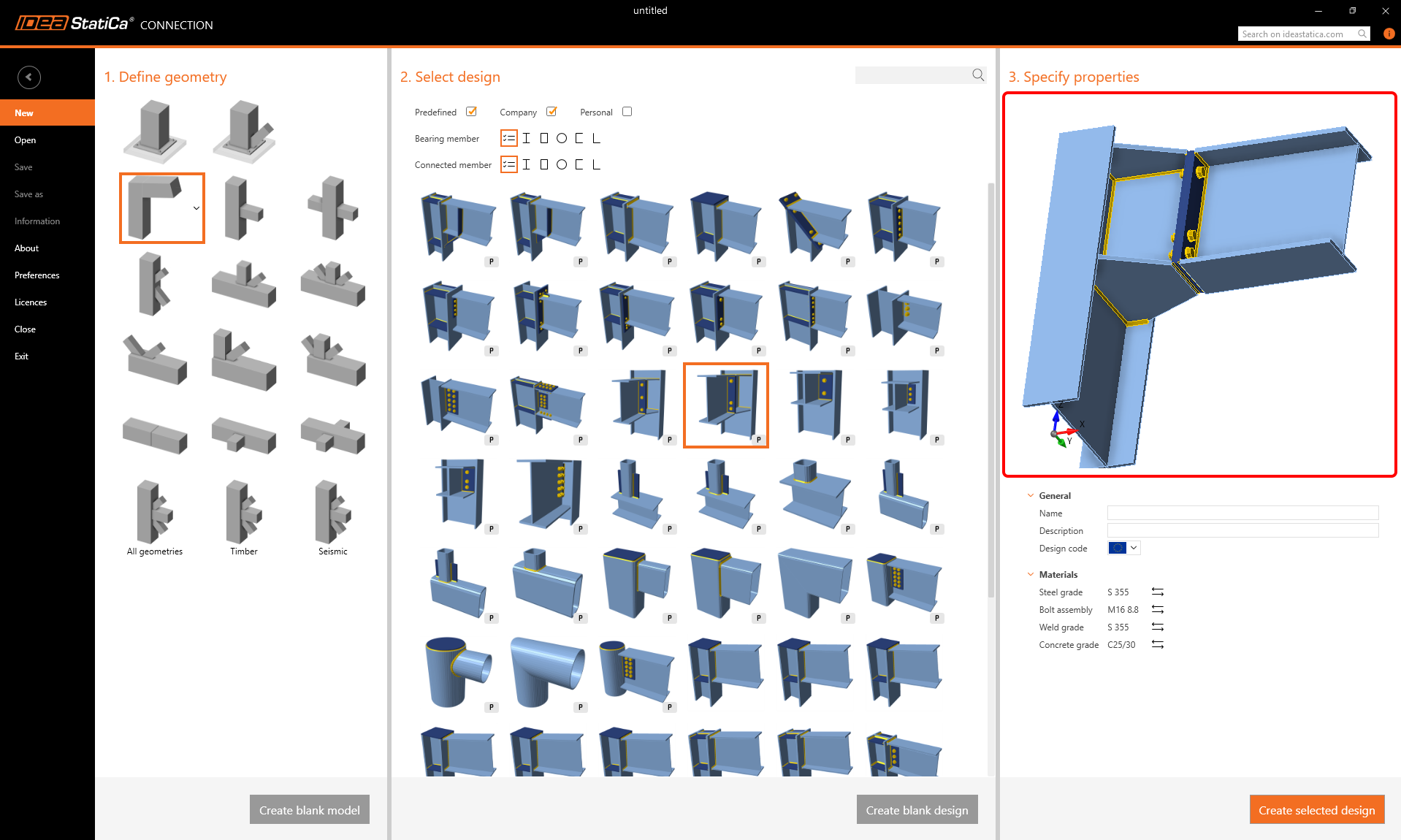

A modell valós előnézete a 3D ablakban jelenik meg. Láthatja, hogyan néz ki a létrehozott modell – az alkalmazott sablon a kiválasztott geometrián. A modell forgatható vagy nagyítható az összes részlet vizsgálatához.
Regionális sablonok (26.0-s verzió)

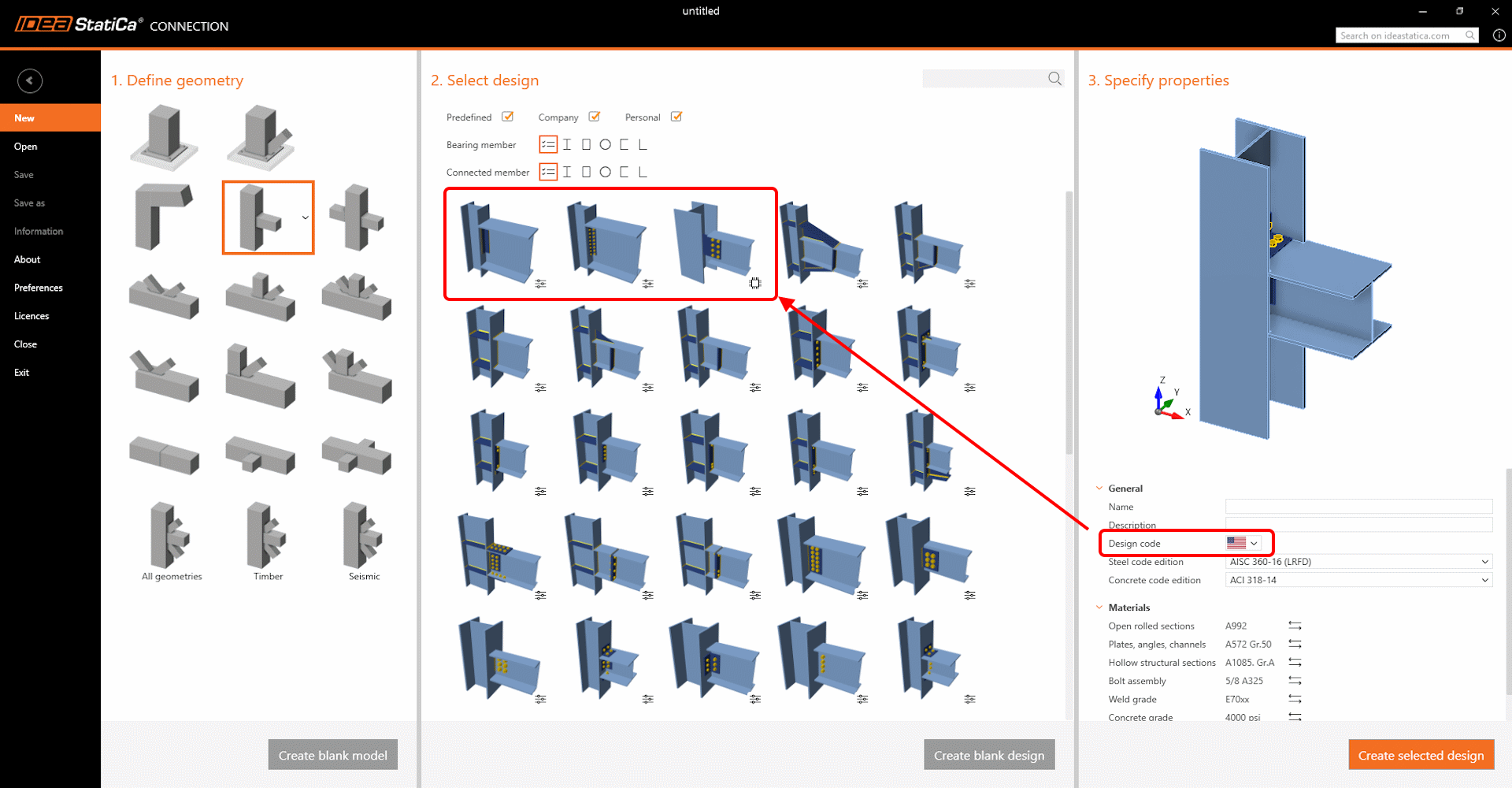

Ezzel a frissítéssel új, az Acélszerkezeti Kézikönyvön alapuló AISC-sablonok kerülnek bevezetésre, amelyek automatikusan prioritást kapnak, ha az USA-régió van kiválasztva. Bár jelenleg három sablonra korlátozódik, ez alapot teremt a regionális igényeken alapuló lokalizált tartalom bővítéséhez.
Egyidejűleg javult a kerekítési viselkedés az angolszász mértékegységek esetében. Korábban a metrikus sablonokból konvertált értékek gyakran nem intuitív számokat eredményeztek. Most a varázsló a Projektbeállításokból olvassa be a kerekítési beállításokat, és alkalmazza azokat az összes látható paraméterre, így kézi módosítások nélkül biztosítva a tiszta és elvárt értékeket.
