Horgonycsavarok

Ez a cikk elérhető még
ENCSDEESFRITPTNLHURO
AI-fordítás angolból

A horgonycsavar modellezése hasonló eljárásokkal történik, mint a szerkezeti csavaroké. A csavar a betonblokk egyik oldalán van rögzítve. A csavar merevsége kiszámításához használt hossza, Lb, a következők összege: az anya vastagságának fele, az alátét vastagsága, tw, a talplemez vastagsága, tbp, a habarcs vagy hézag vastagsága, tg, és a betonba ágyazott szabad hossz, amelyet 8d-ként vesznek figyelembe, ahol d a csavar átmérője. A 8-as szorzó a Kódbeállításokban szerkeszthető. Ez az érték a Component Method (EN1993-1-8) szerint van meghatározva; a betonba ágyazott szabad hossz a Kódbeállításokban módosítható. A húzási merevség kiszámítása: k = E As / Lb. A horgonycsavar terhelés-alakváltozás diagramja az alábbi ábrán látható. Az ISO 898:2009 szerinti értékek az alábbi táblázatban és képletekben vannak összefoglalva.

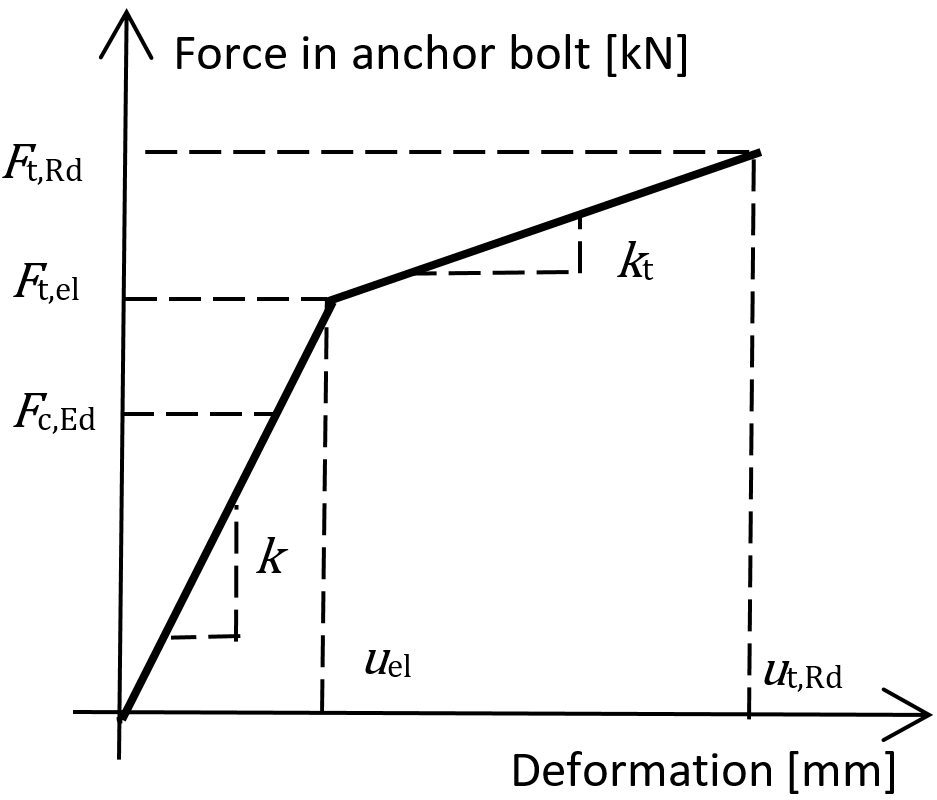

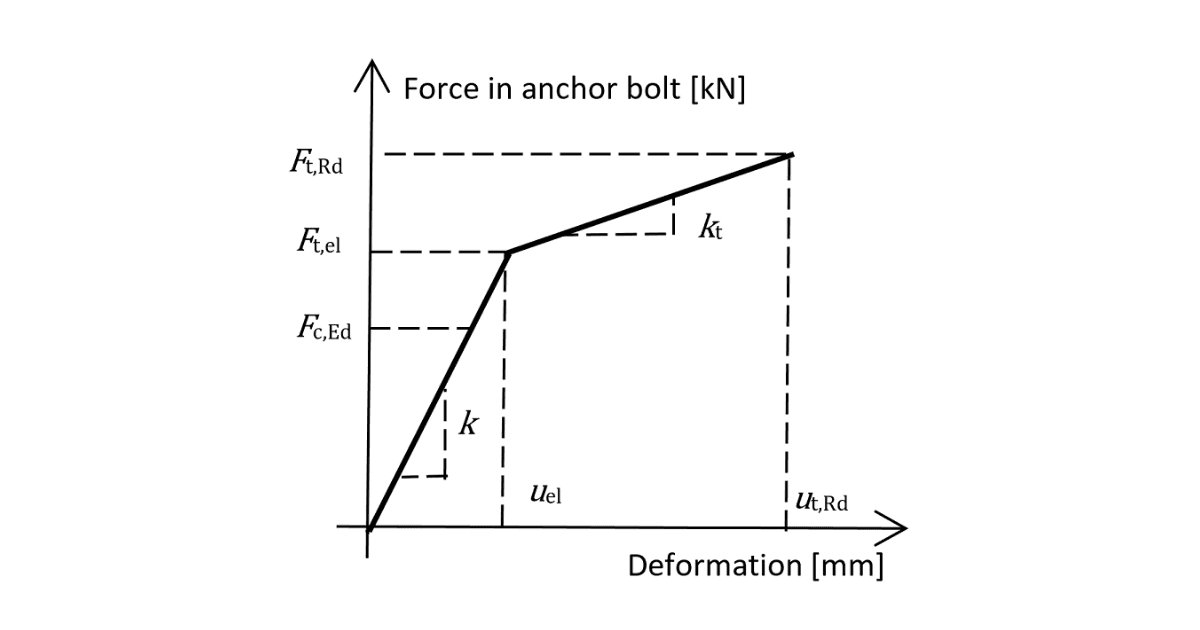

A horgonycsavar terhelés-alakváltozás diagramja

\[ F_{t,el}=\frac{F_{t,Rd}}{c_1 c_2 - c_1 + 1} \]

\[ k_t = c_1 k; \qquad c_1 = \frac{R_m - R_e}{\left ( \frac{1}{4} A - \frac{R_e}{E} \right )E} \]

\[ u_{el} = \frac{F_{t,el}}{k}; \qquad u_{t,Rd} = c_2 u_{el}; \qquad c_2 = \frac{AE}{4R_e} \]

ahol:

  • A – megnyúlás
  • E – Young-féle rugalmassági modulus
  • Ft,Rd – a horgony acél húzási ellenállása
  • Rm – szakítószilárdság
  • Re – folyáshatár

A horgonycsavar nyírási merevsége megegyezik a szerkezeti csavar nyírási merevségével.

Horgonycsavarok állvánnyal

Az állvánnyal ellátott horgonyok ellenőrizhetők építési fázisként, mielőtt az oszloptalpat behabarcsolják, vagy végleges állapotként. Az állvánnyal ellátott horgony rúdelemként van tervezve, amelyet nyíróerő, hajlítónyomaték, valamint nyomó- vagy húzóerő terhel. A horgony mindkét oldalon rögzítve van; az egyik oldal 0,5×d-vel a betonszint alatt van, a másik oldal a lemez vastagságának közepén helyezkedik el. A kihajlási hossz konzervatívan a rúdelem hosszának kétszereseként van feltételezve. Képlékeny keresztmetszeti modulus kerül alkalmazásra. Az állvánnyal ellátott horgonyban ébredő erők végeselem-módszerrel kerülnek meghatározásra. A hajlítónyomaték a horgonyok és a talplemez merevségi arányától függ.

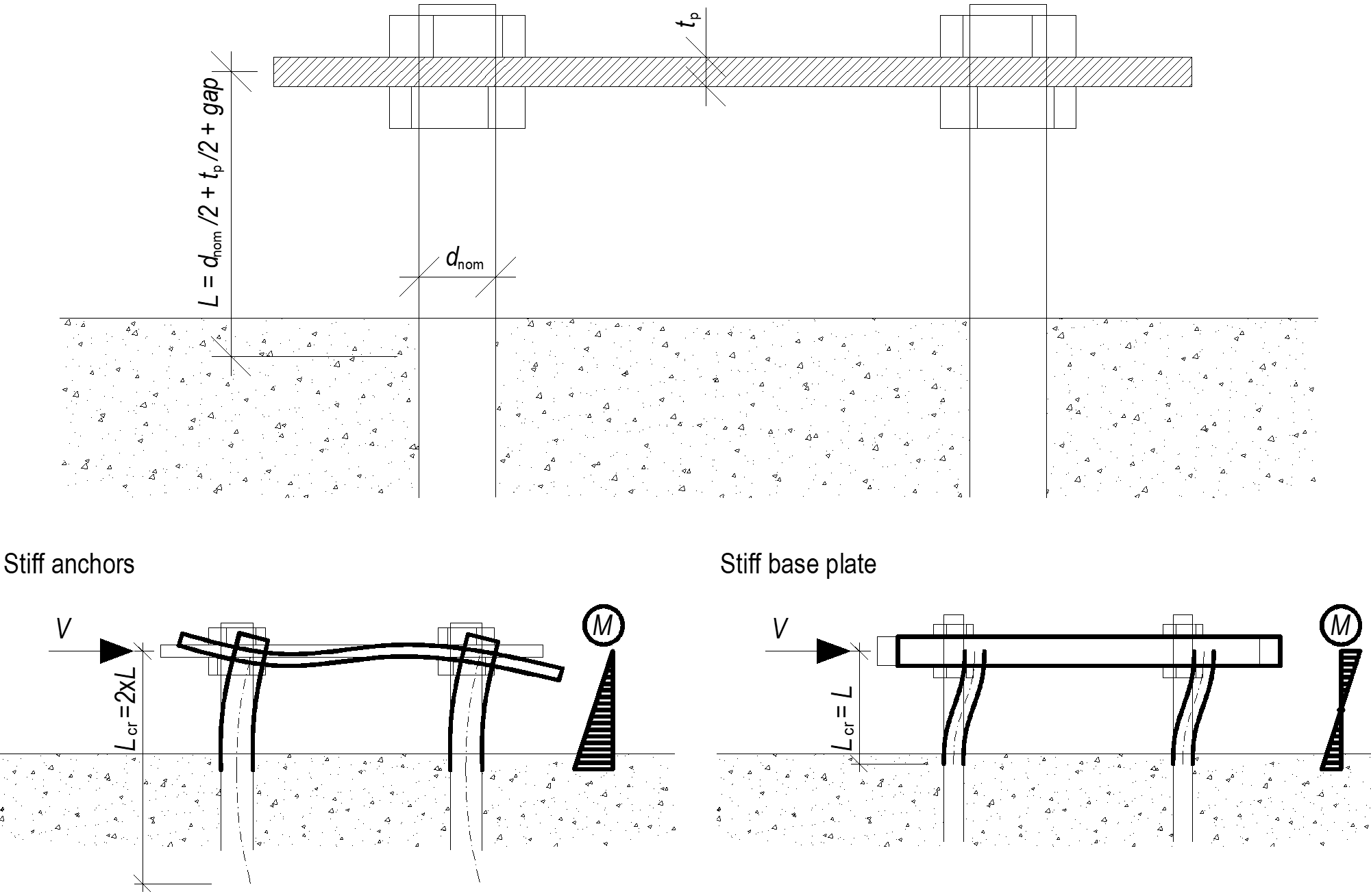

Állvánnyal ellátott horgonyok – a karhossz és a kihajlási hosszak meghatározása; a merev horgonyok biztonságos feltételezést jelentenek
