"value": "<ul>\n <li>Töltse le és telepítse az <a data-item-id=\"0dff6482-3e17-4ca2-bb66-b4abc6a8dde4\" href=\"\">IDEA StatiCa legújabb verzióját</a></li>\n <li>Győződjön meg arról, hogy az FEA szoftver <a data-item-id=\"eeb85fd1-4708-4f88-ad36-cbe30ac41eb7\" href=\"\">támogatott verzióját</a> használja</li>\n</ul>\n<p>Az IDEA StatiCa a telepítés során integrálja a BIM linkeket az FEA szoftverébe. A státuszt ellenőrizheti, és szükség esetén további BIM linkeket integrálhat az IDEA StatiCa futtatásával és a <strong>BIM linkek</strong> megnyitásával. Kérjük, vegye figyelembe, hogy egyes FEA szoftverek további lépéseket igényelnek a BIM link teljes aktiválásához az IDEA StatiCa felé.</p>\n<figure data-asset-id=\"4a678807-07f6-408f-ae20-26c6a018d269\" data-image-id=\"4a678807-07f6-408f-ae20-26c6a018d269\"><img src=\"https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/649a6f99-4ce2-4fa9-9ccf-876c0578ab47/IDEA%20start%20up%20window.jpg\" data-asset-id=\"4a678807-07f6-408f-ae20-26c6a018d269\" data-image-id=\"4a678807-07f6-408f-ae20-26c6a018d269\" alt=\"\"></figure>\n<p>Megjelenhet egy „<em>Engedélyezi, hogy ez az alkalmazás módosításokat végezzen az eszközén?</em>\" értesítés, ha igen, kérjük, erősítse meg az <strong>Igen</strong> gombbal.</p>\n<p>A <strong>Telepítés</strong> gombra kattintva a kiválasztott szoftver BIM linkje integrálódik. A képernyő a többi BIM link státuszát is megjeleníti.</p>\n<figure data-asset-id=\"7633f2b4-f9be-41c3-9208-3f7031d8b5ab\" data-image-id=\"7633f2b4-f9be-41c3-9208-3f7031d8b5ab\"><img src=\"https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/5d2e07d6-e3ba-4c8d-b7cc-3d2e765eb5c4/bim-link.png\" data-asset-id=\"7633f2b4-f9be-41c3-9208-3f7031d8b5ab\" data-image-id=\"7633f2b4-f9be-41c3-9208-3f7031d8b5ab\" alt=\"\"></figure>"
},
"linked_items": {
"name": "Linked items",
"type": "modular_content",
"value": [],
"linkedItems": []
},
"regions": {
"name": "Region",
"type": "taxonomy",
"value": [
{
"name": "EMEA",
"codename": "emea"
},
{
"name": "AMER",
"codename": "amer"
},
{
"name": "APAC",
"codename": "apac"
}
],
"taxonomyGroup": "region"
},
"product_groups": {
"name": "Product group",
"type": "taxonomy",
"value": [
{
"name": "Steel",
"codename": "steel"
}
],
"taxonomyGroup": "product_group"
},
"support_center_article_types": {
"name": "Support center article",
"type": "taxonomy",
"value": [
{
"name": "Knowledge base",
"codename": "knowledgebase_article"
}
],
"taxonomyGroup": "support_center_article"
},
"expertise_levels": {
"name": "Expertise level",
"type": "taxonomy",
"value": [
{
"name": "Beginner",
"codename": "beginner"
},
{
"name": "Intermediate",
"codename": "intermediate"
}
],
"taxonomyGroup": "expertise_level"
},
"labels": {
"name": "Labels",
"type": "taxonomy",
"value": [
{
"name": "BIM link",
"codename": "bim_links"
}
],
"taxonomyGroup": "labels"
},
"attachments__files": {
"name": "Attachments",
"type": "asset",
"value": []
},
"content_priority__value": {
"name": "Content priority value",
"type": "number",
"value": null
},
"options": {
"name": "Options",
"type": "multiple_choice",
"value": []
},
"url_slug": {
"name": "Url slug",
"type": "url_slug",
"value": "hogyan-aktivaljuk-a-linket"
},
"unique_url_slug": {
"name": "Unique URL slug",
"type": "custom",
"value": "[\"how-to-activate-the-link\",\"[autogenerated]\"]"
},
"content_settings__sitemap": {
"name": "Show in sitemap",
"type": "multiple_choice",
"value": [
{
"name": "default",
"codename": "default"
}
]
},
"content_settings__robots": {
"name": "Search engine indexing",
"type": "multiple_choice",
"value": [
{
"name": "default",
"codename": "default"
}
]
},
"content_settings__is_hidden": {
"name": "Hidden nested content",
"type": "multiple_choice",
"value": []
},
"content_settings__is_topped": {
"name": "Topped",
"type": "multiple_choice",
"value": []
},
"metadata__page_title": {
"name": "Page title",
"type": "text",
"value": ""
},
"metadata__page_description": {
"name": "Page description",
"type": "text",
"value": ""
},
"metadata__page_keywords": {
"name": "Page keywords",
"type": "text",
"value": ""
},
"metadata__canonical_url": {
"name": "Canonical URL",
"type": "text",
"value": ""
},
"metadata__og_title": {
"name": "OG:title",
"type": "text",
"value": ""
},
"metadata__og_description": {
"name": "OG:description",
"type": "text",
"value": ""
},
"metadata__og_image": {
"name": "OG:image",
"type": "asset",
"value": []
},
"translation__translation_connector": {
"name": "Translation Connector",
"type": "taxonomy",
"value": [],
"taxonomyGroup": "languages"
},
"translation__force_translation": {
"name": "Force translation",
"type": "multiple_choice",
"value": []
},
"translation__translate_standalone_nested_content_items": {
"name": "Translate standalone nested content items",
"type": "multiple_choice",
"value": []
},
"translation__last_translation": {
"images": [],
"linkedItemCodenames": [],
"linkedItems": [],
"links": [],
"name": "Last translation",
"type": "rich_text",
"value": "<p>Translation info:</p>\n<ul>\n <li>cs-CZ: Never translated</li>\n <li>de-DE: Never translated</li>\n <li>en-US: Never translated</li>\n <li>es-ES: Never translated</li>\n <li>fr-FR: Never translated</li>\n <li>hu-HU: Translated on 31.3.2026 14:14</li>\n <li>it-IT: Never translated</li>\n <li>nl-NL: Never translated</li>\n <li>pt-PT: Never translated</li>\n <li>ro-RO: Never translated</li>\n <li>ru-RU: Never translated</li>\n</ul>\n<p>Publish info:</p>\n<ul>\n <li>Publish info is available only in the main language</li>\n</ul>"
},
"translation__ai_translated": {
"name": "AI translated",
"type": "multiple_choice",
"value": [
{
"name": "Translated",
"codename": "translated"
}
]
},
"page_tree_settings__page_label": {
"name": "Page label",
"type": "text",
"value": ""
},
"page_tree_settings__path_segment": {
"name": "Path segment",
"type": "text",
"value": "how-to-activate-the-link"
},
"page_tree_settings__breadcrumb_style": {
"name": "Breadcrumb style",
"type": "multiple_choice",
"value": []
},
"page_tree_settings__hide_in_breadcrumbs": {
"name": "Hide in breadcrumbs",
"type": "multiple_choice",
"value": []
}
}A link használata

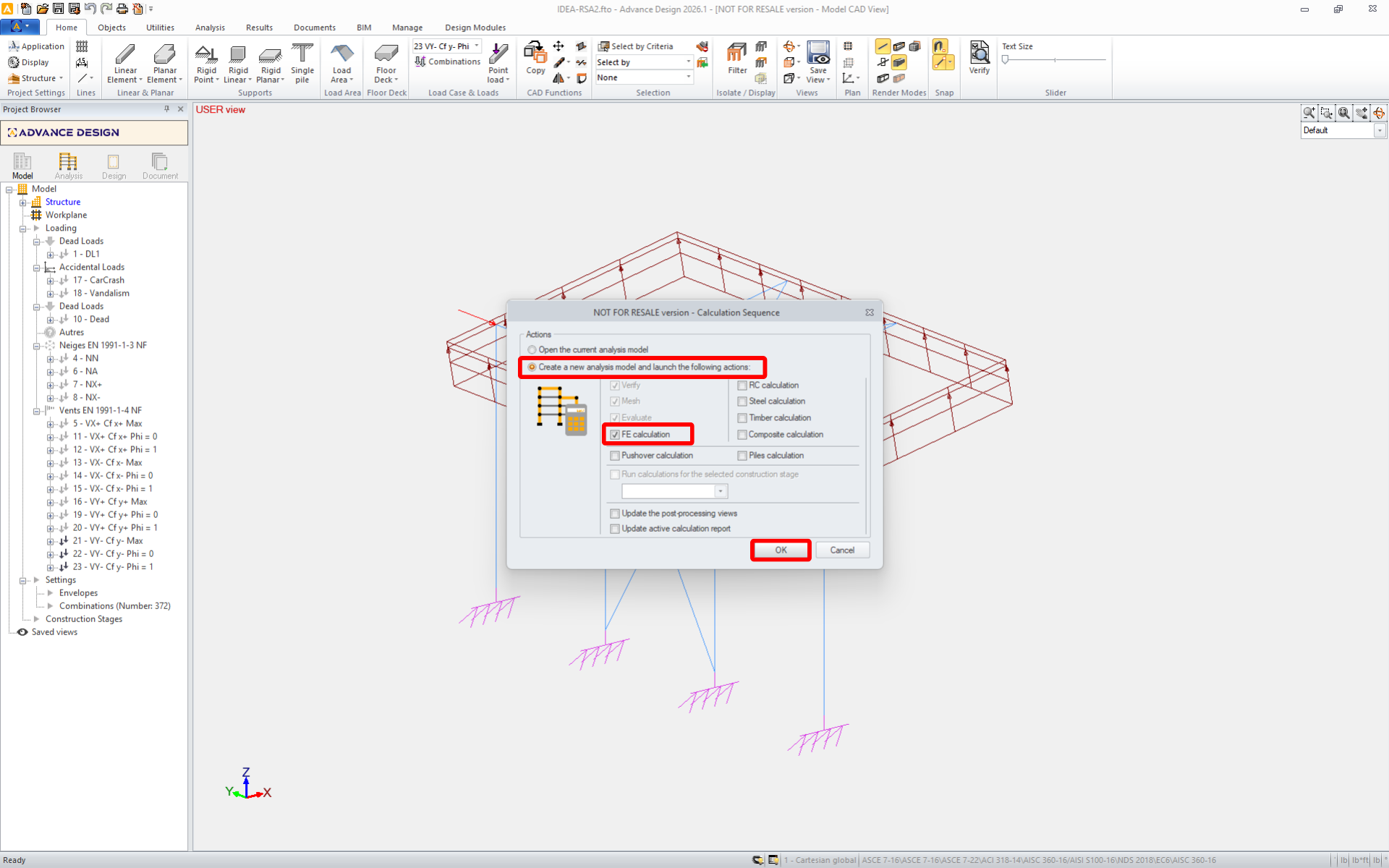

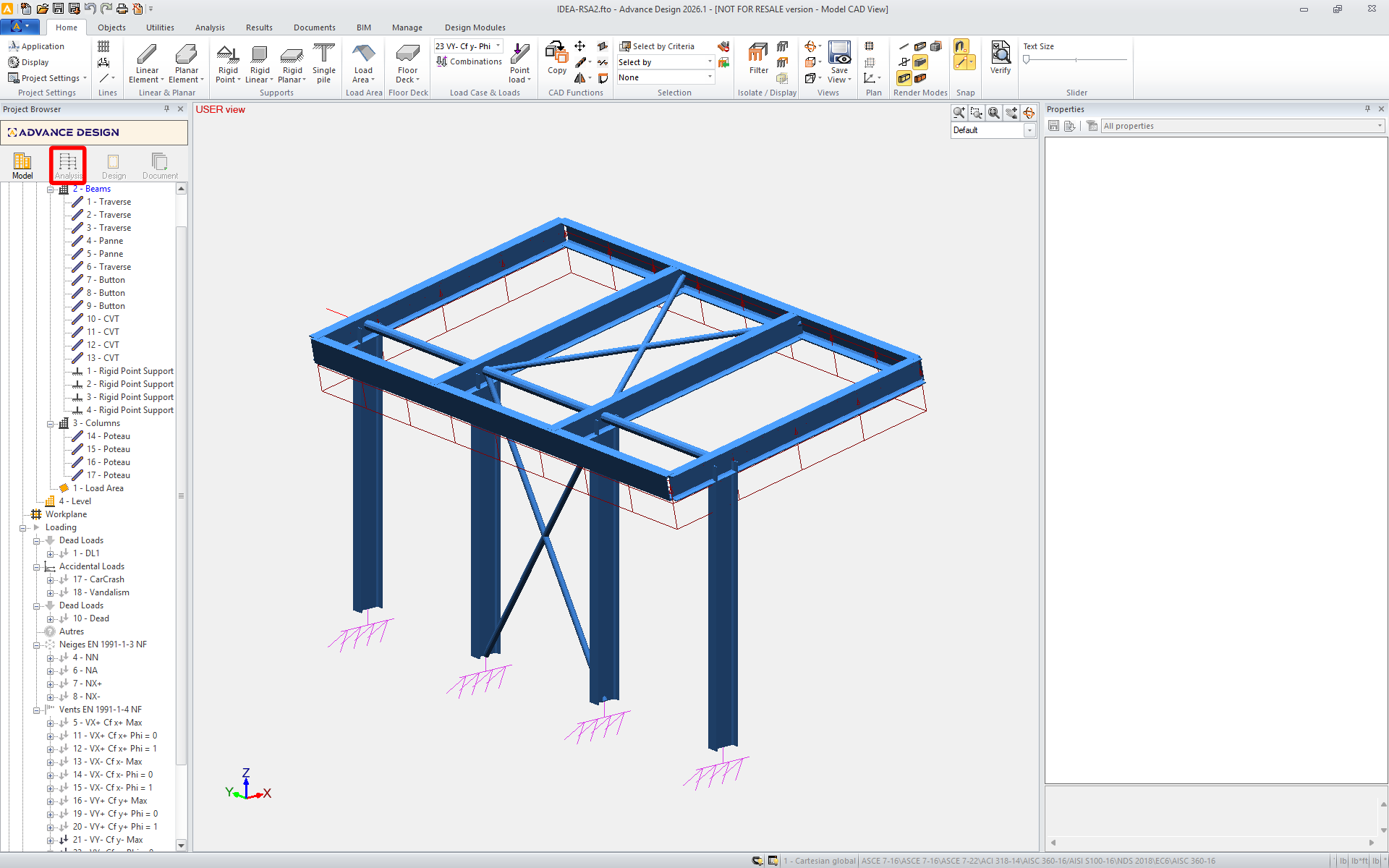

Töltse le a csatolt projektet, nyissa meg az Advance Design programban, és futtassa a lineáris analízist a szerkezet belső erőinek meghatározásához.

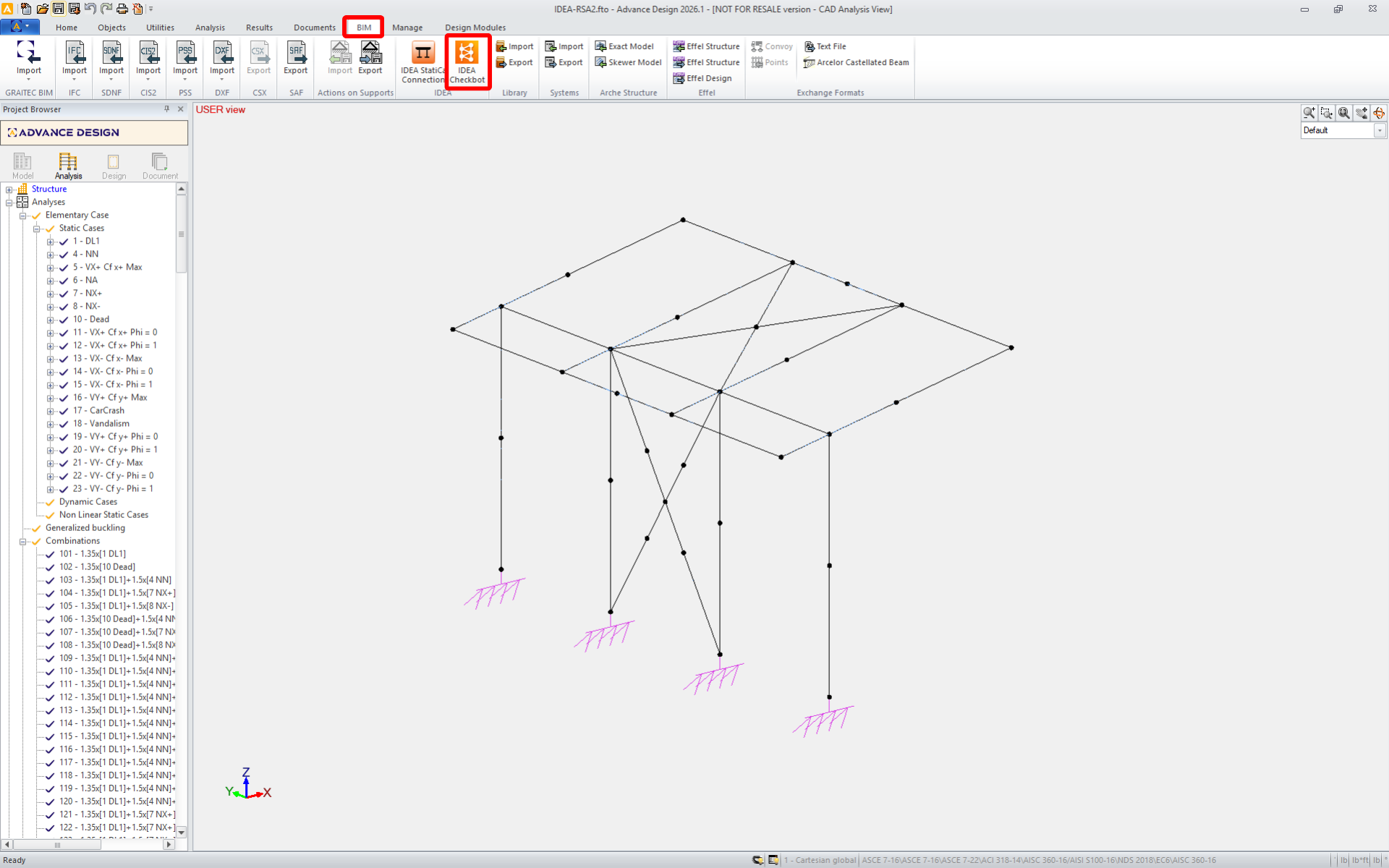

A BIM link automatikusan integrálva van. A felső szalagmenüben találja a BIM -> IDEA -> IDEA Checkbot menüpont alatt.
Ez megnyitja a Checkbot alkalmazást.

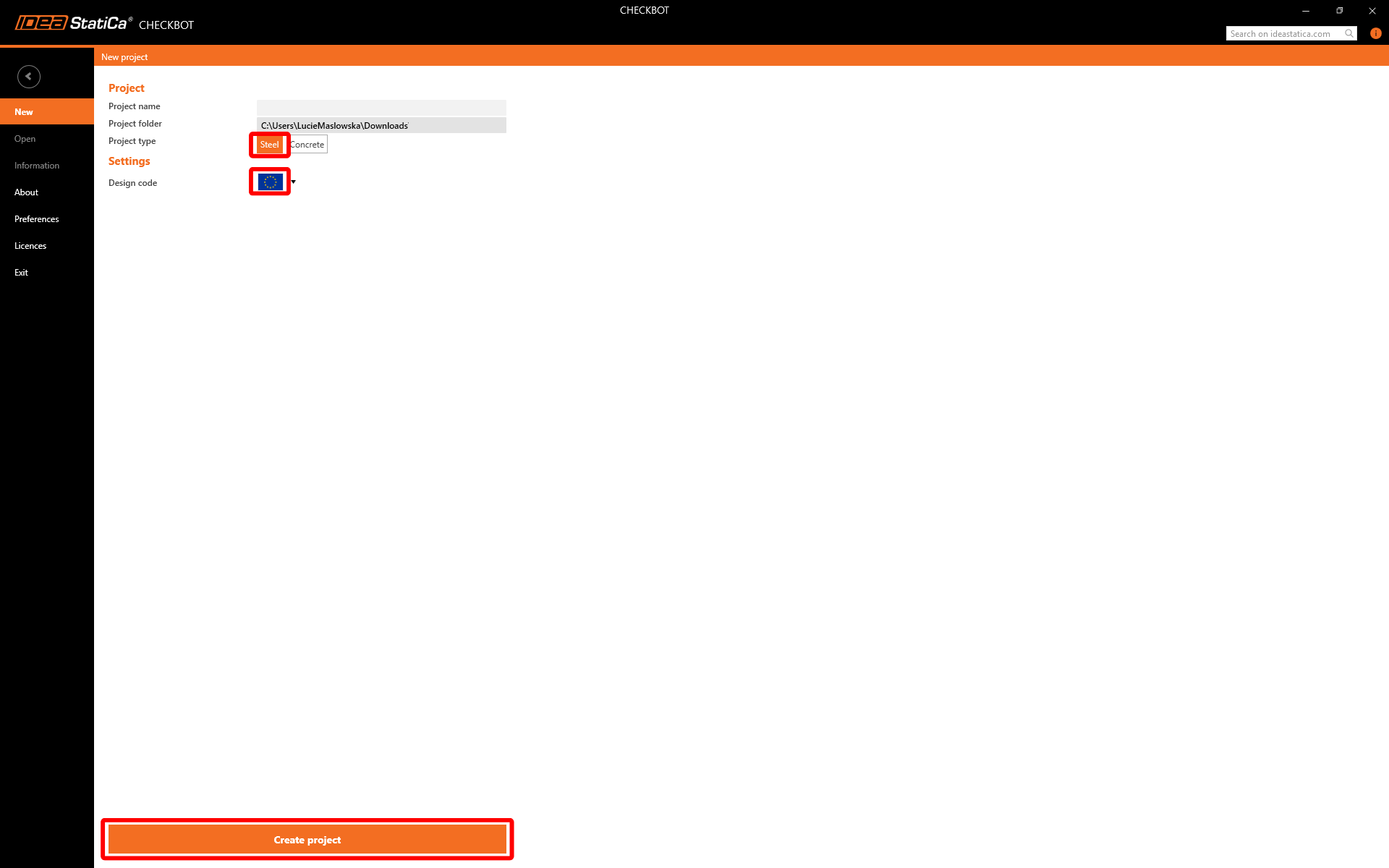

Válassza az Új lehetőséget Acél projekttípussal és EN tervezési szabvánnyal. Ezután válassza a Projekt létrehozása lehetőséget.

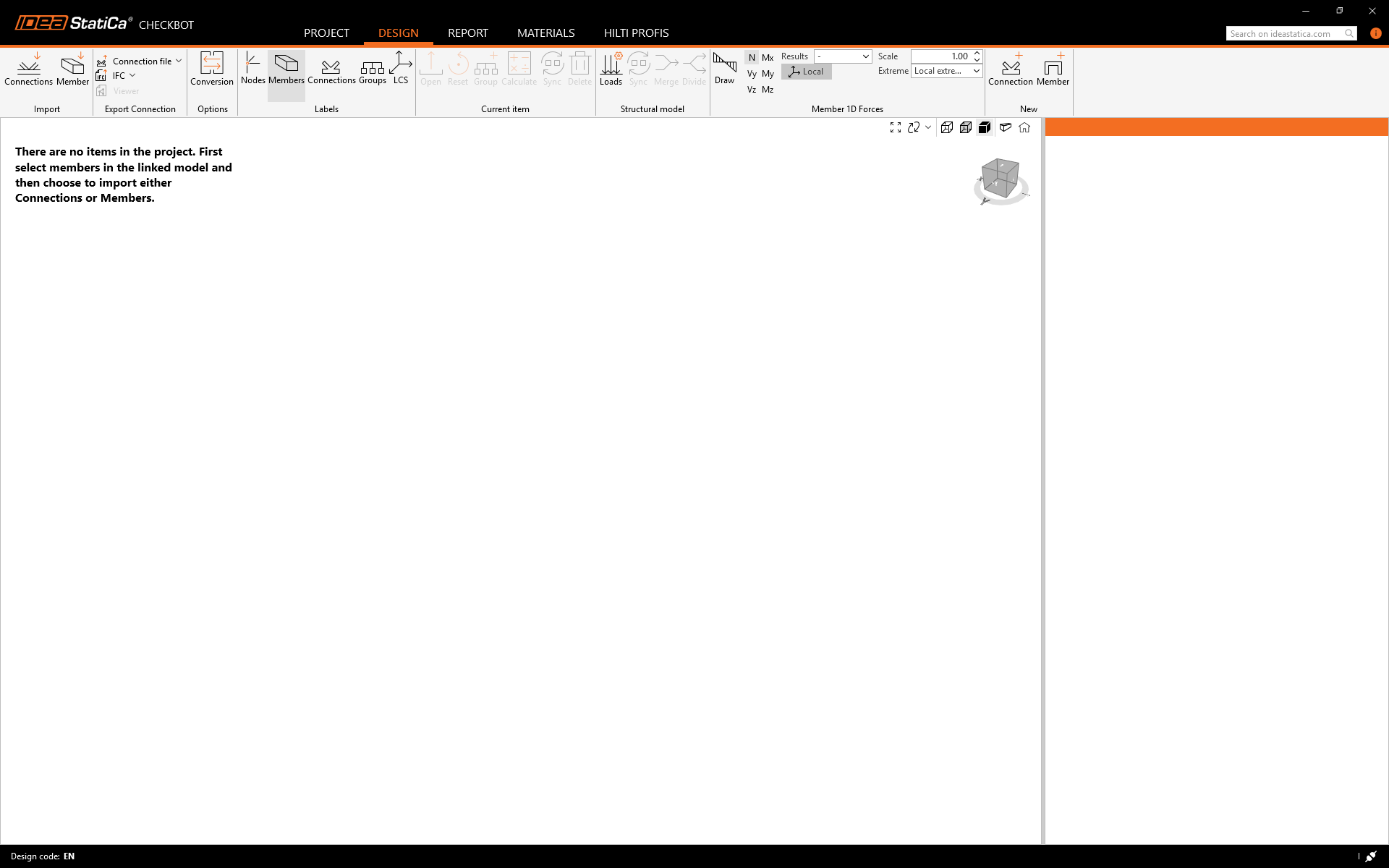

Az új Checkbot projekt készen áll a kapcsolatok importálására.
Válassza ki a szerkezetet az Advance Design programban, és nyomja meg a Kapcsolatok gombot a Checkbot ablakban.

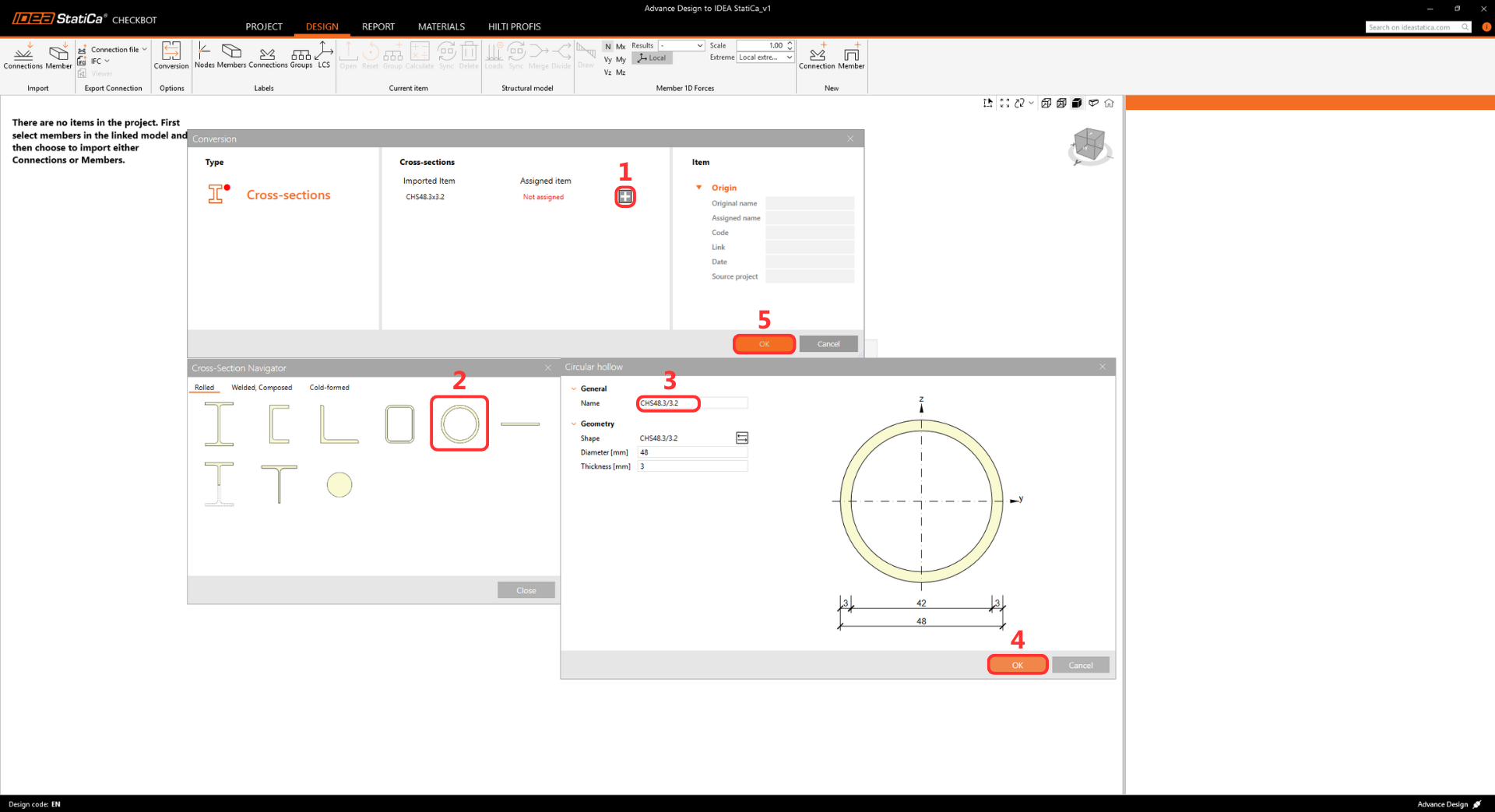

Az importálás során megjelenhet egy Konverzió párbeszédablak, ha egyes keresztmetszetek nem ismerhetők fel automatikusan. A folytatáshoz manuálisan rendelje hozzá a megfelelő anyagokat vagy profilokat.
Megjegyzés: A Checkbot megjegyzi a leképezéseket. Az azonos paraméterekkel rendelkező elemek jövőbeli importálásakor a rendszer automatikusan felismeri azokat, és kihagyja ezta lépést.

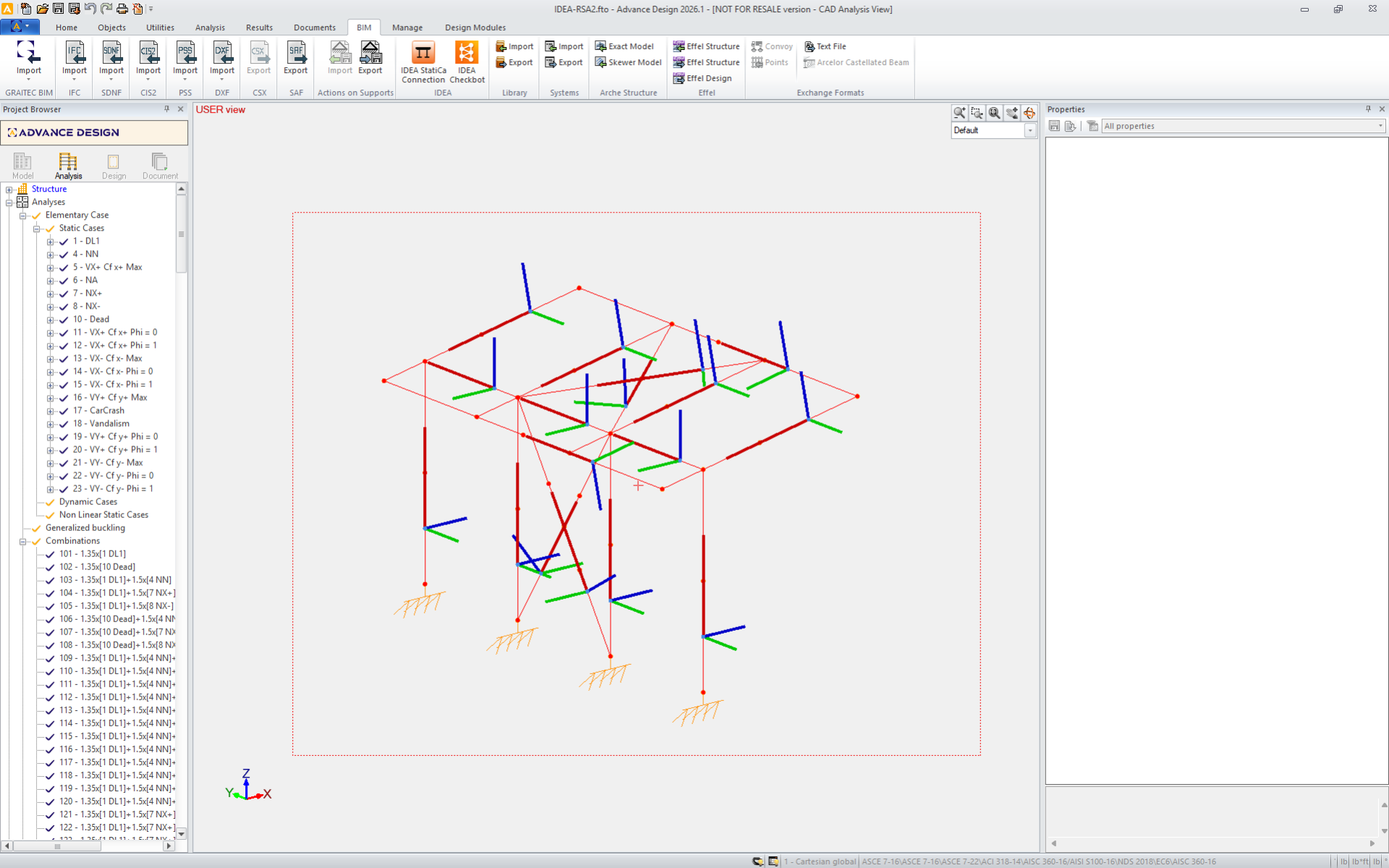

Folytassa az importálást a szerkezet és a teherhatások Checkbot-ba való átviteléhez, megőrizve az eredeti koordinátákat, tájolásokat és keresztmetszeteket. Megjegyzés: A csomópontok és szerkezeti elemek számozása eltérhet a végeselem-modellben használttól.

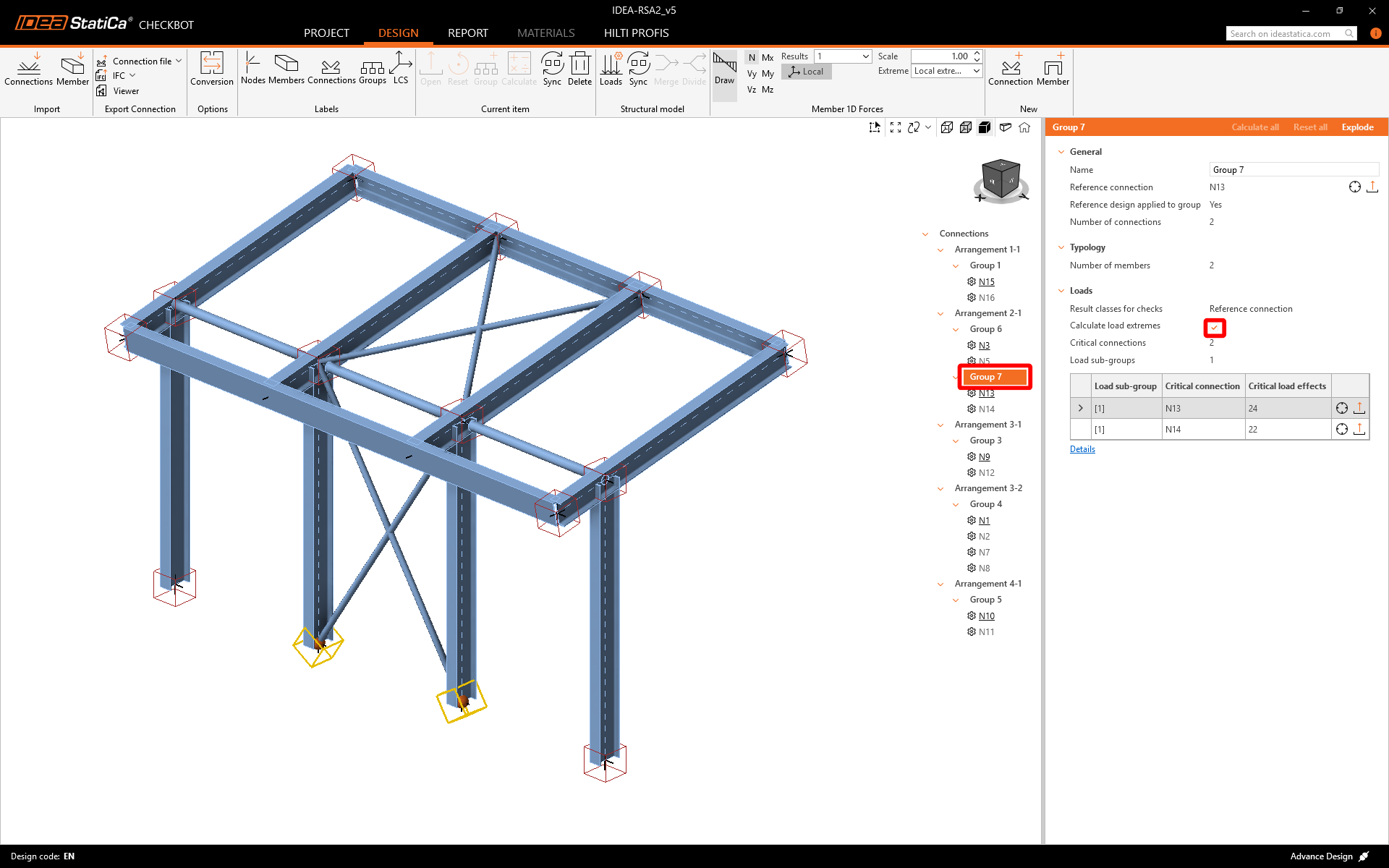

A csoportosítási funkció automatikusan hoz létre kapcsolatcsoportokat tipológia és/vagy keresztmetszetek alapján. Minden csoportot a referencia kapcsolat képvisel (a fában aláhúzva), amelyet automatikusan szülő kapcsolatként jelöl ki a rendszer, és ez vezérli az egész csoport tervezését. Az összes többi kapcsolatot gyermek kapcsolatként kezeli a rendszer.

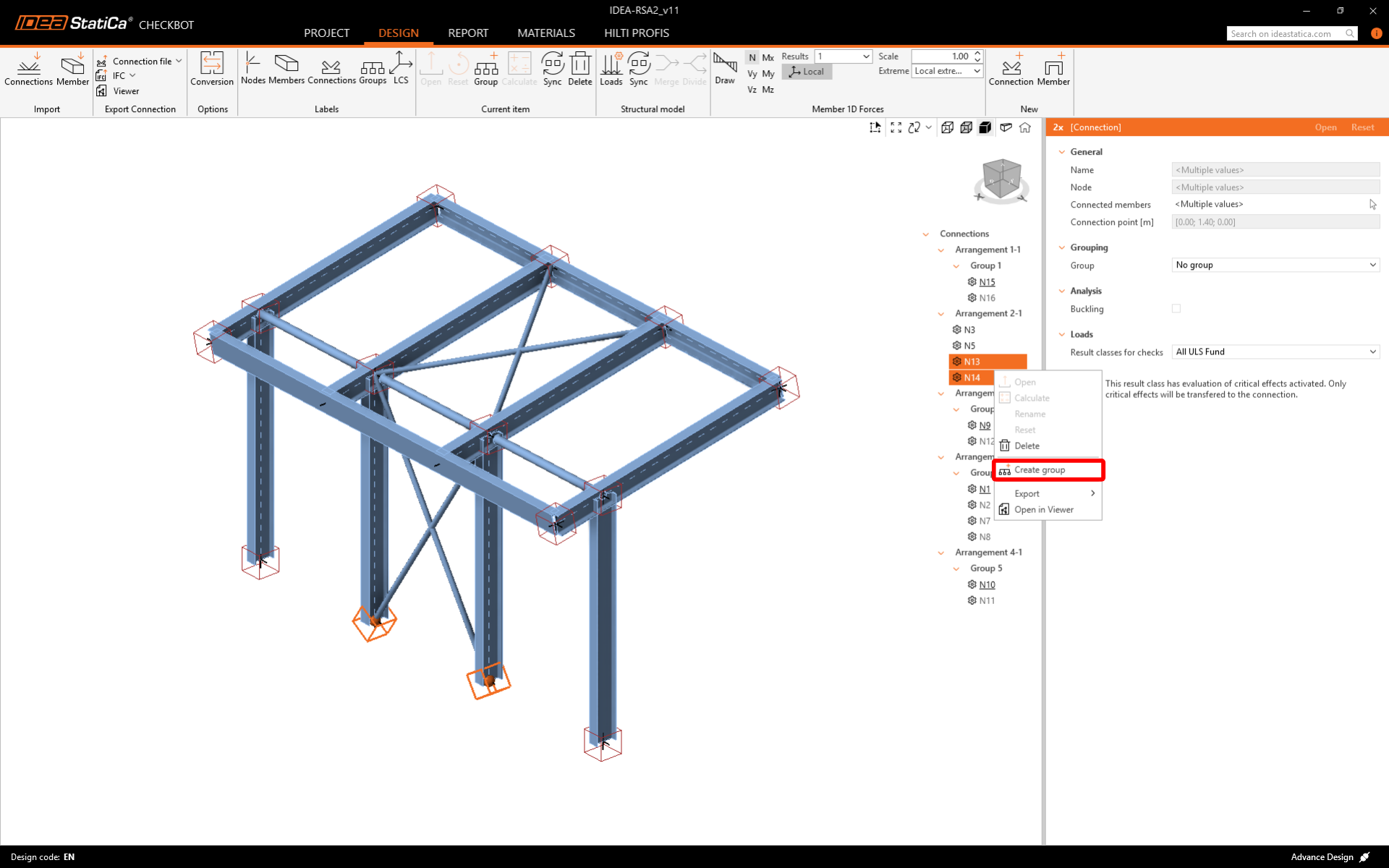

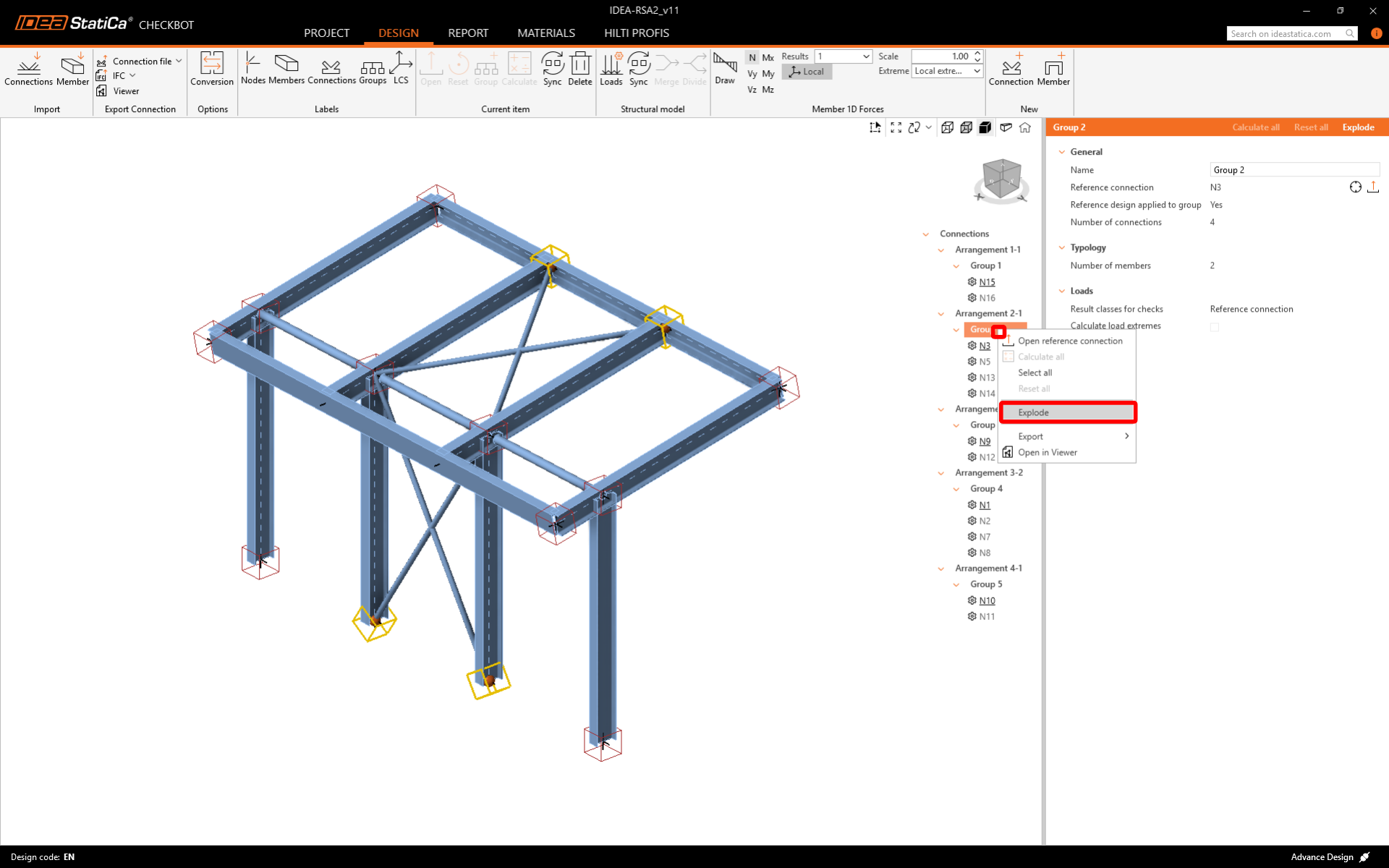

Ha a csoportok nem jönnek létre helyesen, mint ebben az esetben, Felrobbanthatja őket és újakat hozhat létre.

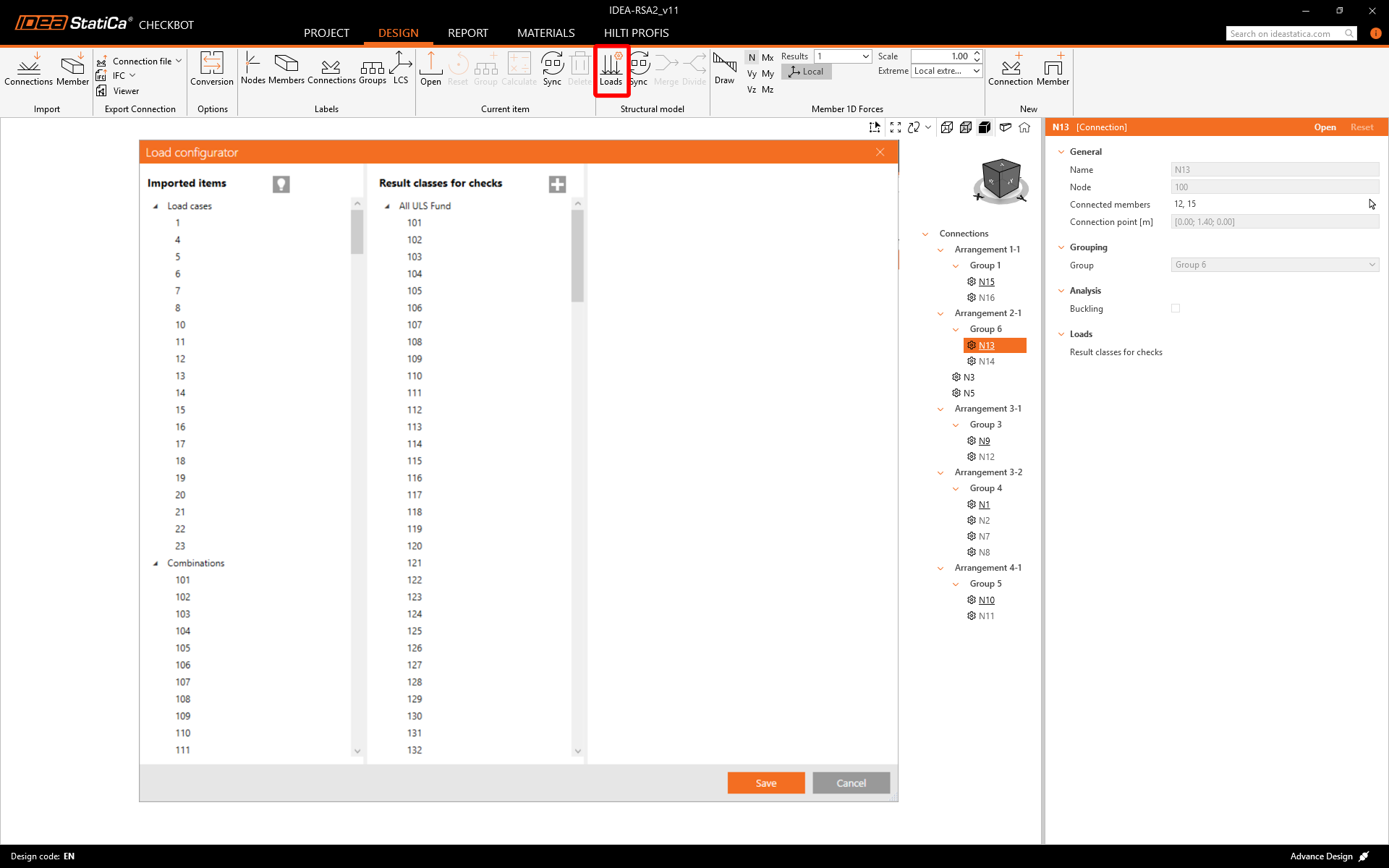

Az importált tehereseteket és kombinációkat a Terhek párbeszédablakban tekintheti át és módosíthatja. Az összes importált teherset és teherkombináció a bal oldalon szerepel, az ellenőrzésekhez használt eredményosztályok pedig középen. Ha egyes tehersetek nem relevánsak a tervezési ellenőrzés szempontjából, zárja ki őket a jobb egérgombbal a kiválasztott terhekre kattintva, és távolítsa el őket az eredményosztályok listájából.

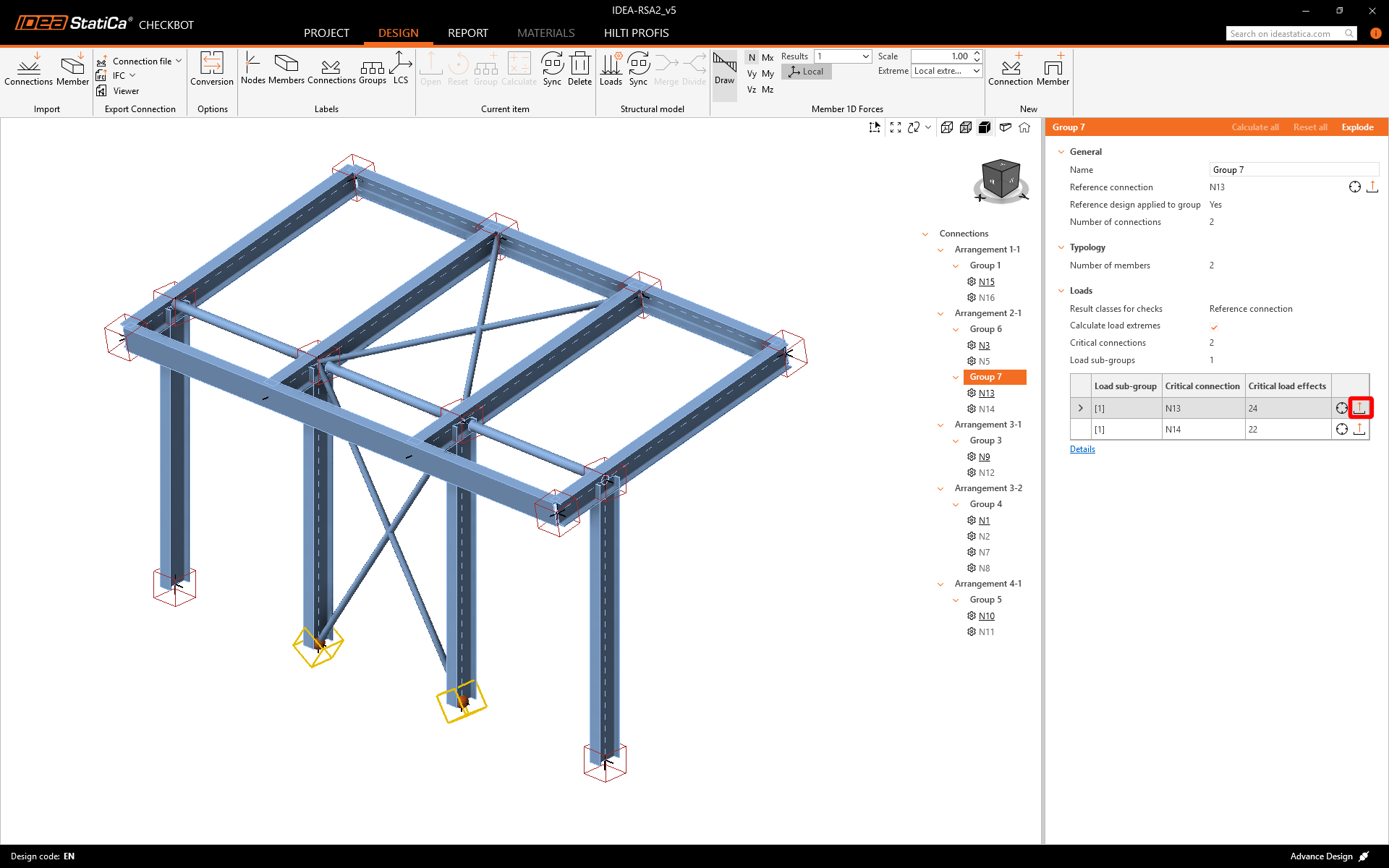

A kapcsolatok tervezése és elemzése előtt bármely csoportnál aktiválhatja a Teherszélsőértékek számítása funkciót. Ez lehetővé teszi a kapcsolatok gyorsabb tervezését és ellenőrzését csak a kritikus teherhatásokra.
Tervezés
Kattintson a Megnyitás gombra a tervezéshez, szabványellenőrzéshez és jelentéskészítéshez. Az importált kapcsolat megnyílik az IDEA StatiCa Connection alkalmazásban.

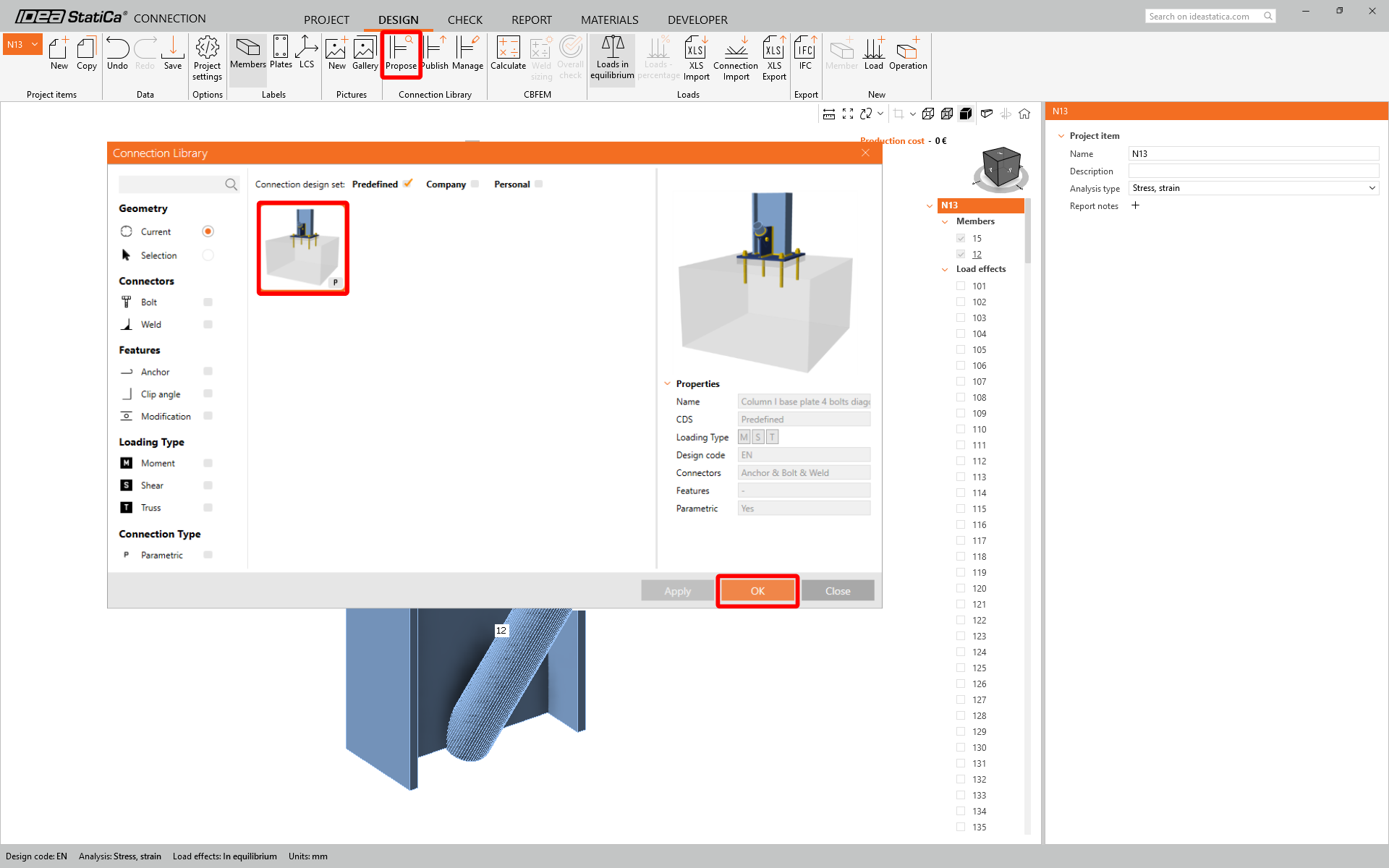

Ebben az útmutatóban a Connection Library segítségével fogunk kapcsolatot létrehozni. Válassza a Javaslat lehetőséget, és az IDEA StatiCa lehetséges megoldásokat javasol az aktuális geometriához.

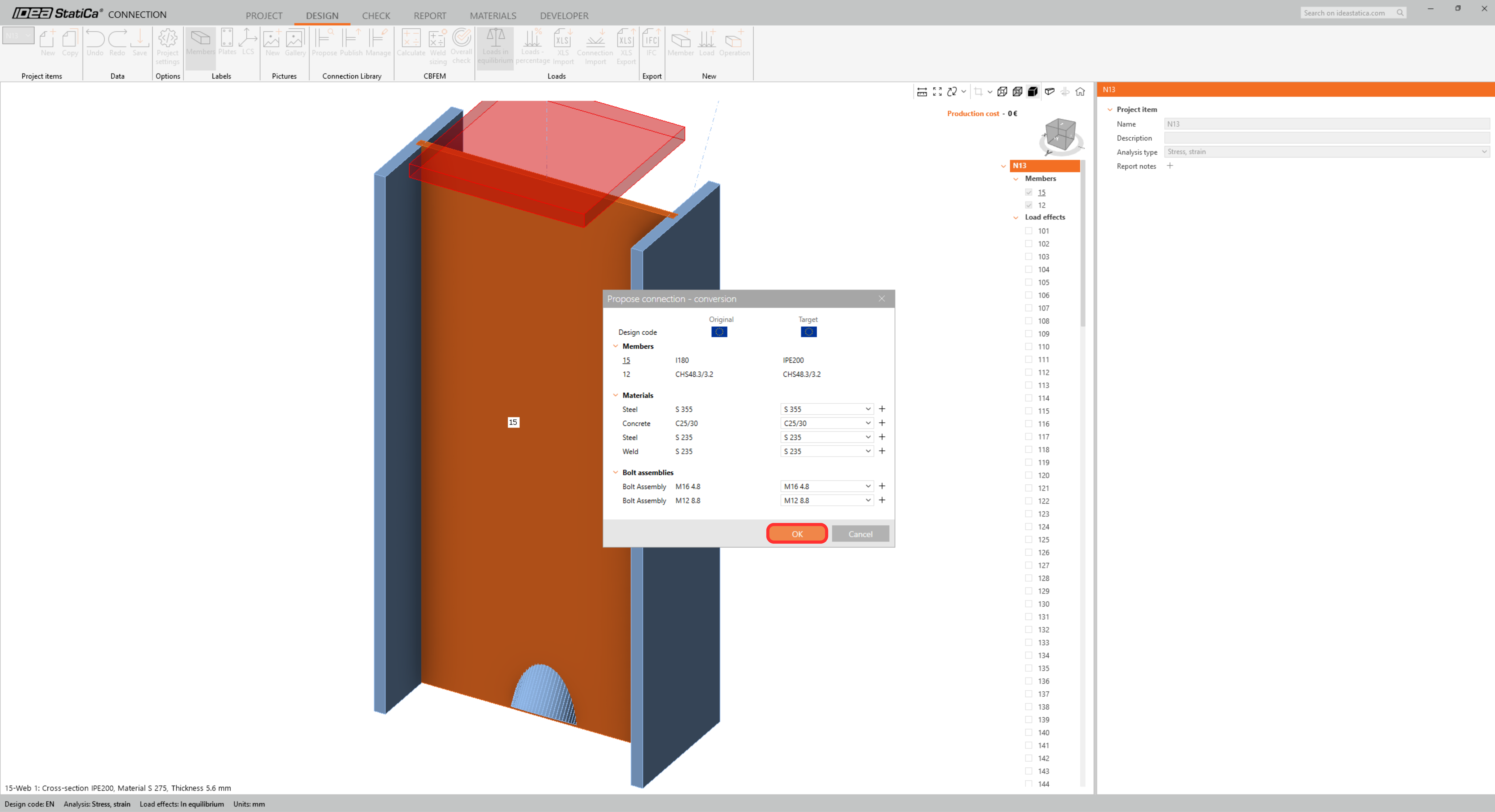

Erősítse meg a Kapcsolat javaslata - konvekció párbeszédablakot

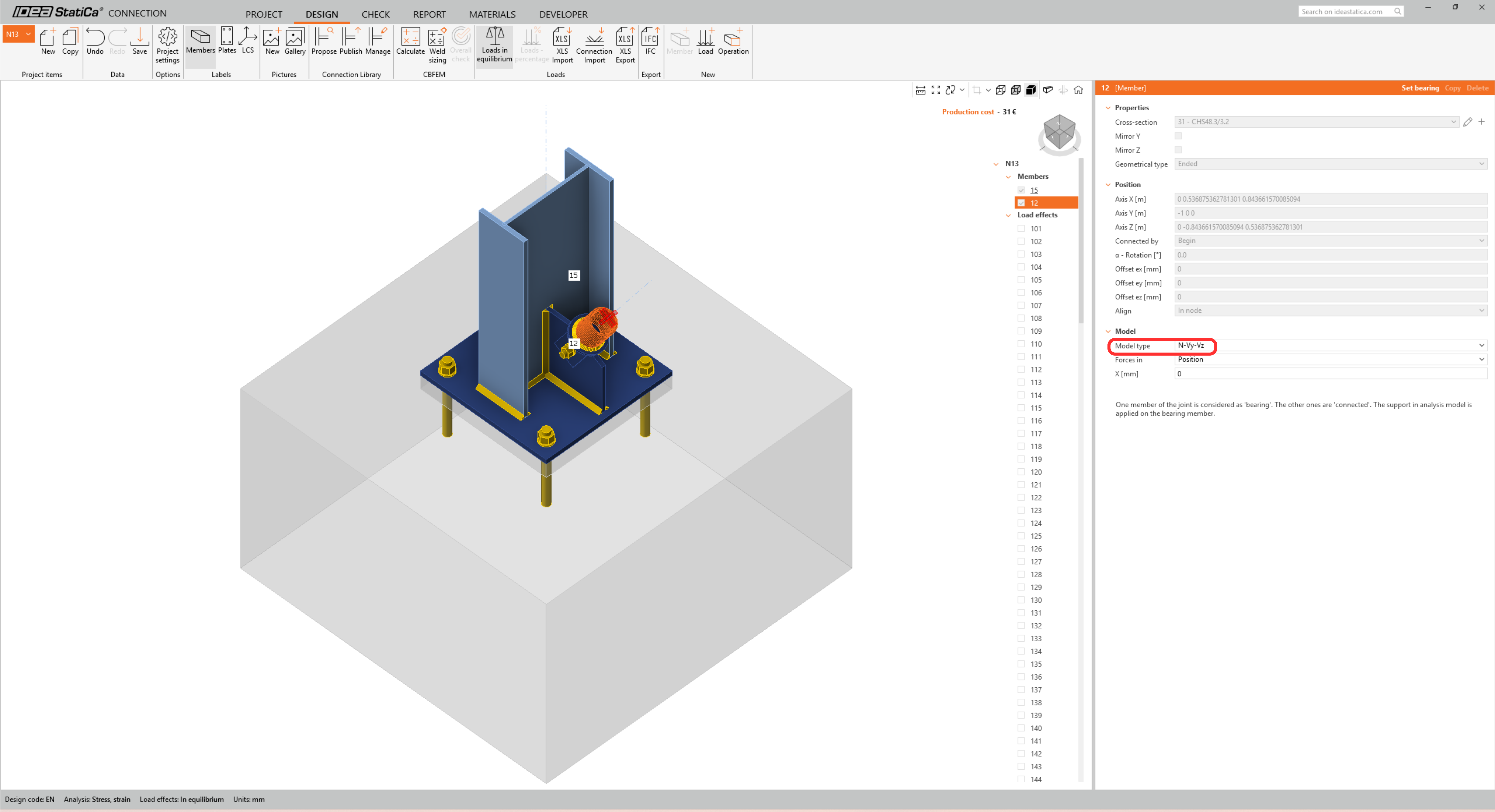

A 12. szerkezeti elemnél módosítsa a modell típusát N-Vy-Vz értékre

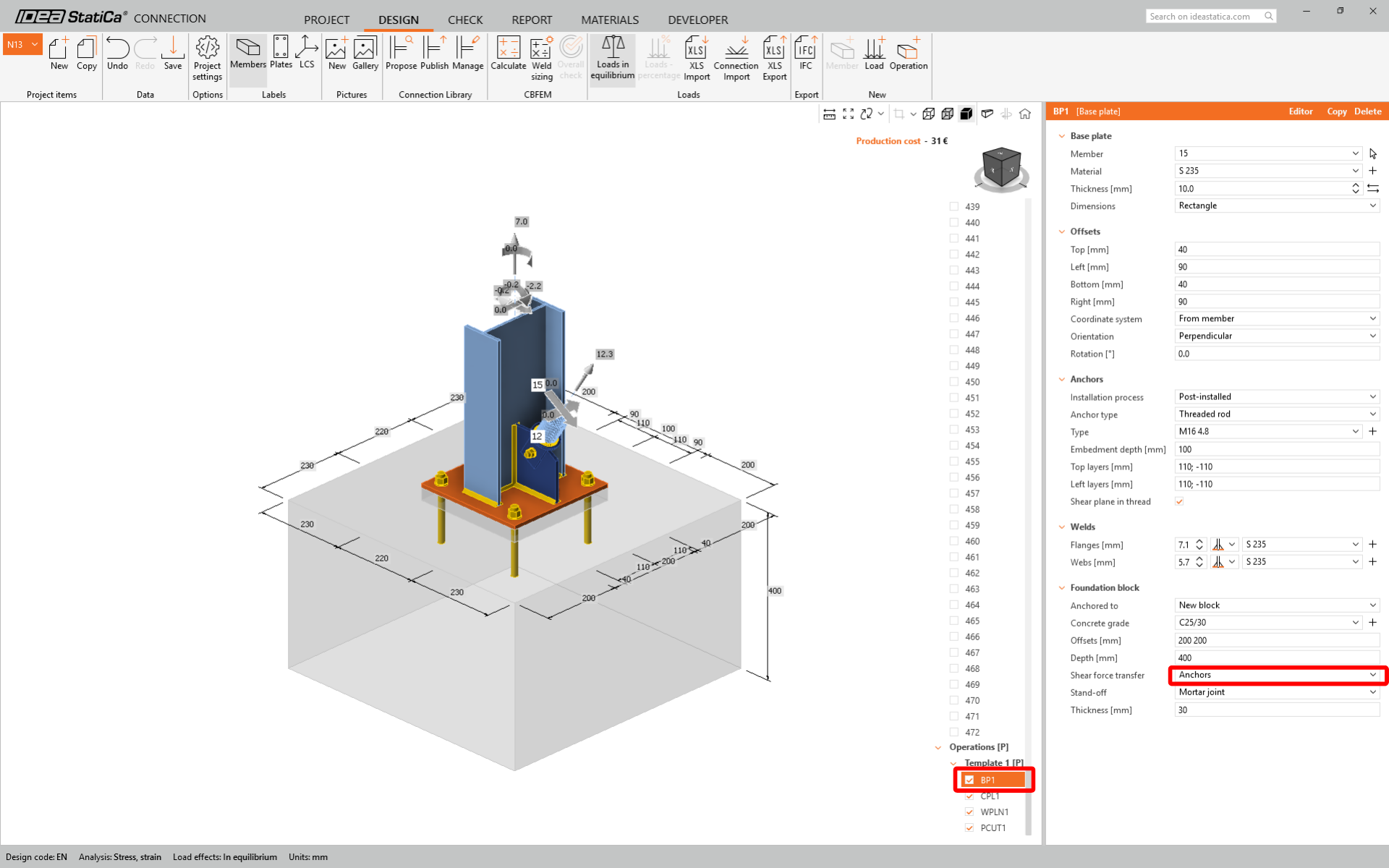

A BP1 alatt módosítsa a nyíróerő-átadás típusát Horgonyok értékre.
Szabványellenőrzés és jelentés

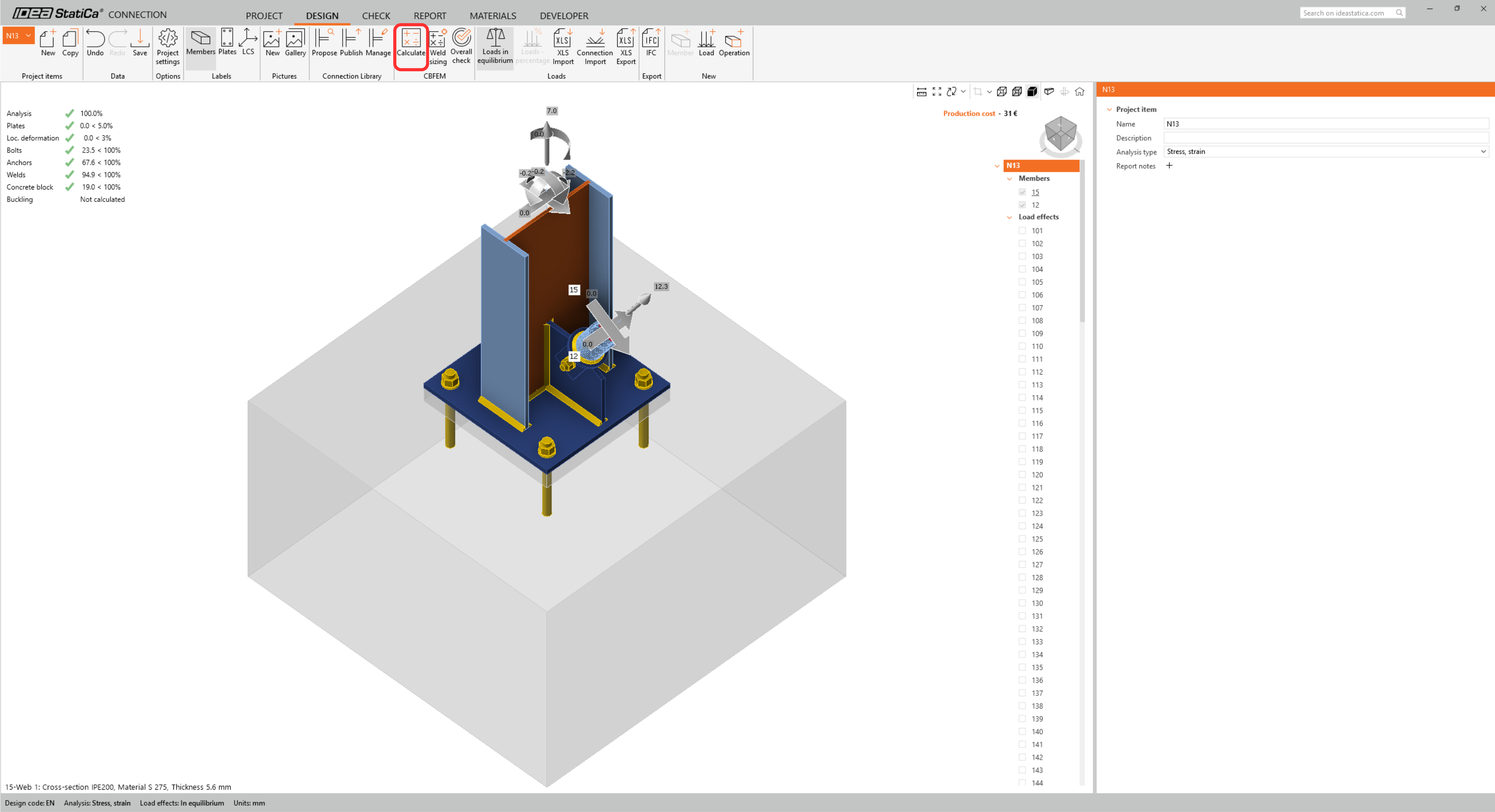

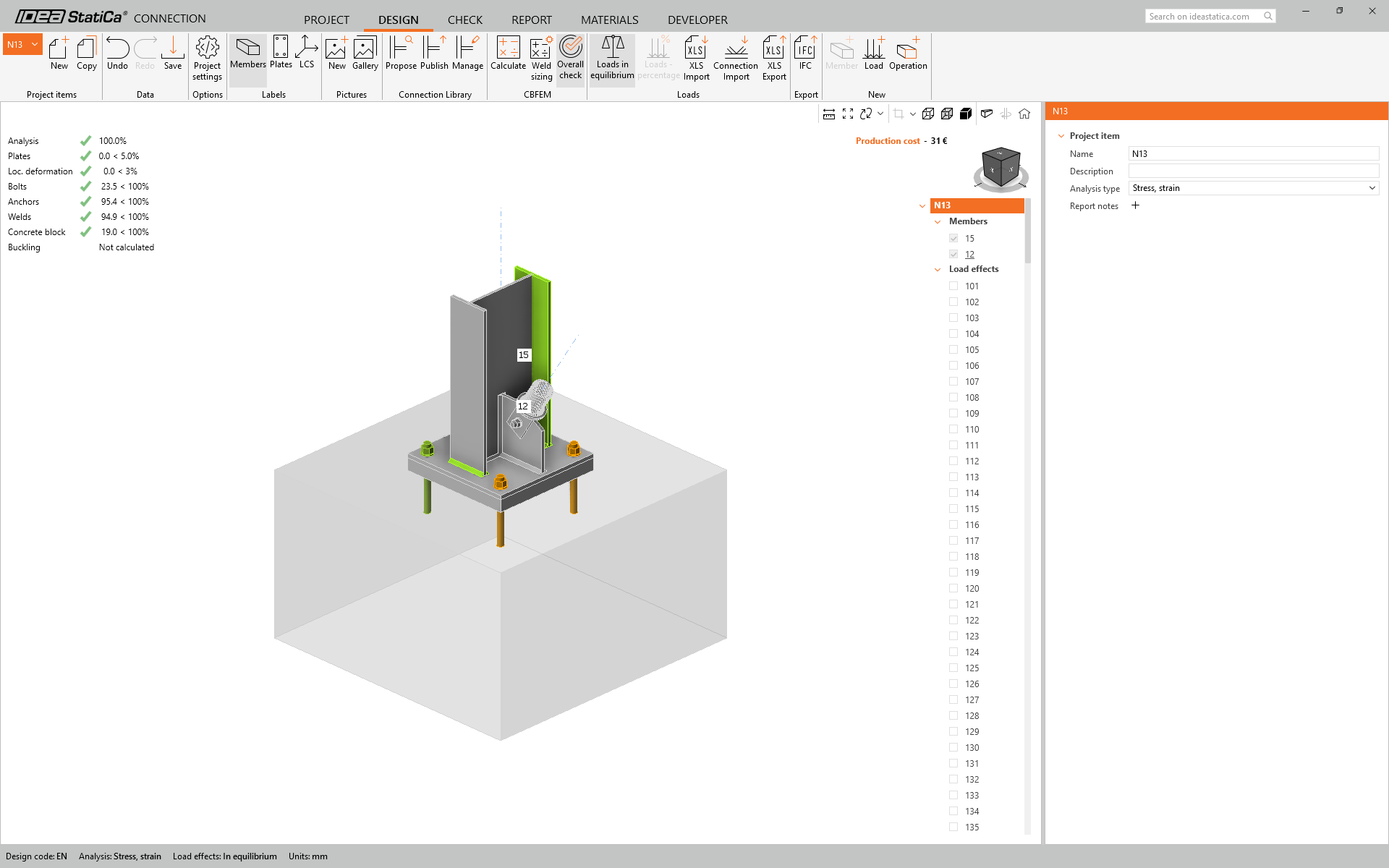

Most futtasson szabványellenőrzést a felső szalagmenü CBFEM paneljének Számítás ikonjával. Az IDEA StatiCa Connection alkalmazáson belül számos különböző elemzési és szabványellenőrzési típust végezhet el.
Az Ellenőrzés fülre lépve részletesen áttekintheti az eredményeket mind a végeselem-elemzés, mind a szabványellenőrzések tekintetében.

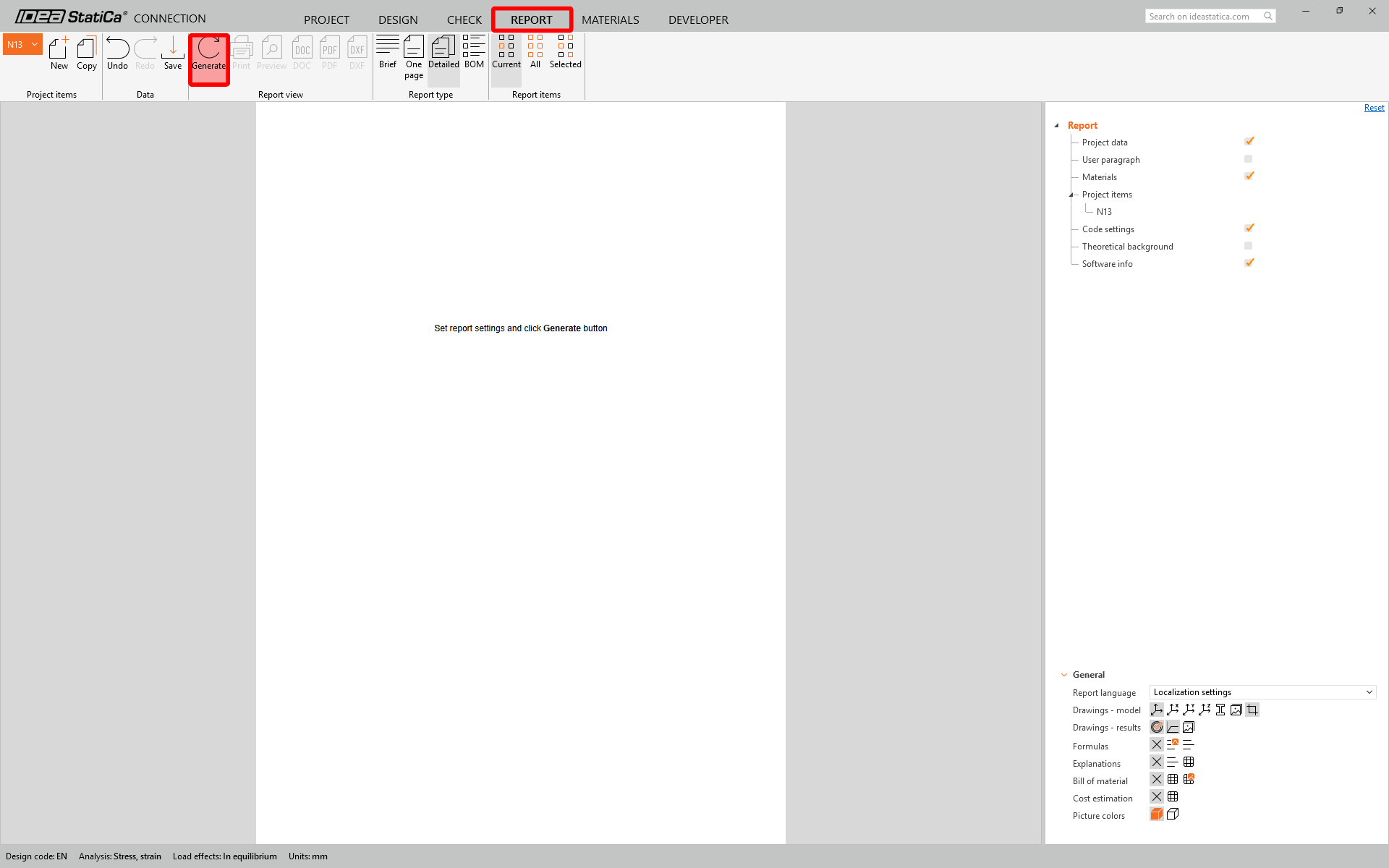

Miután a szabványellenőrzés befejeződött, a Jelentés fülön létrehozhatja a kapcsolat modelljének eredményeit és diagramjait tartalmazó jelentést.
Mentse el ezt a kapcsolatot, és váltson vissza a Checkbot ablakra (a Connection ablakot nyitva hagyhatja).

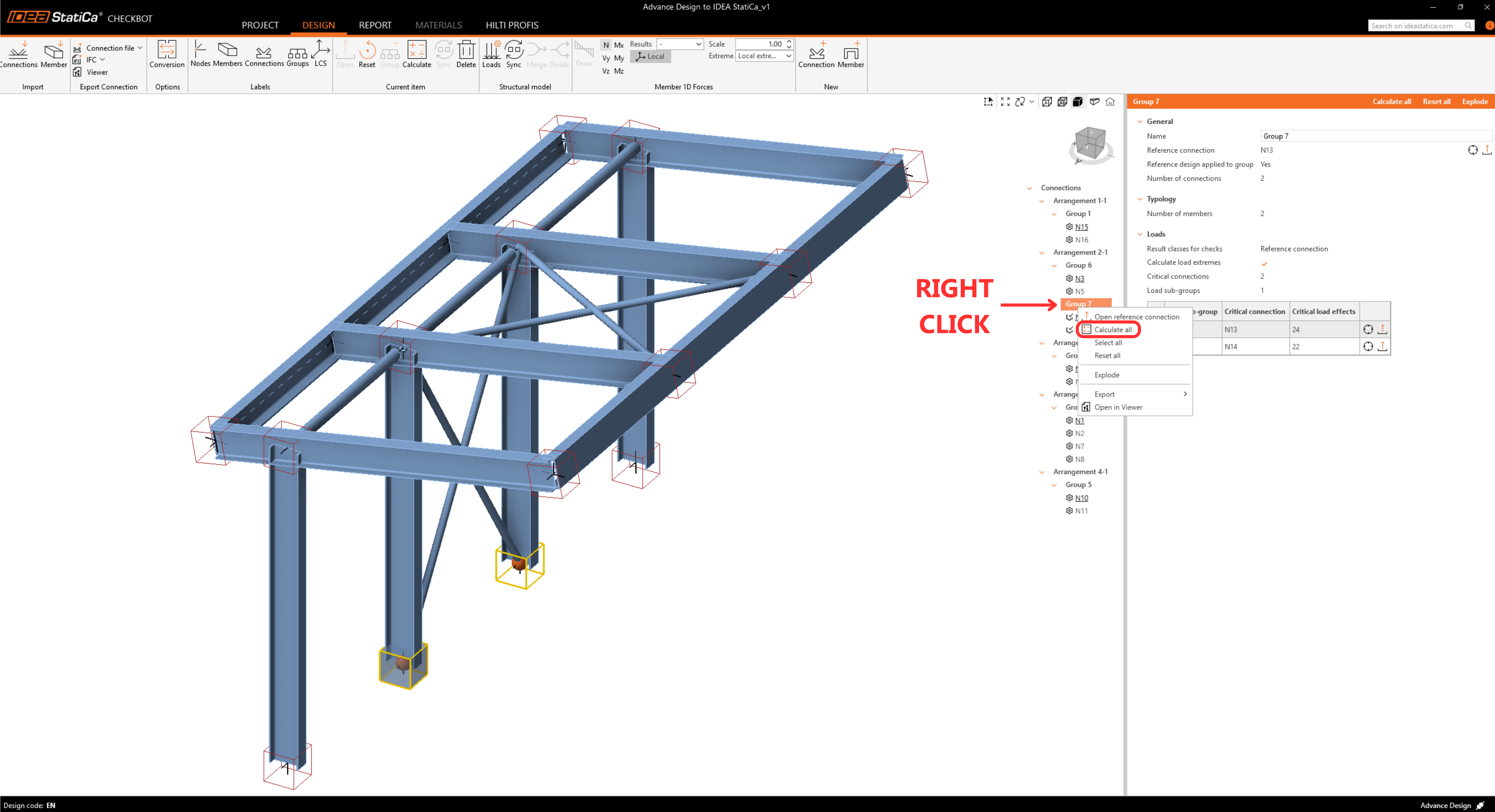

Az importált kapcsolatok szerkezeti integritásának ellenőrzéséhez válassza ki a teljes csoportot, törölje a Teherszélsőértékek számítása jelölőnégyzet jelölését, kattintson jobb gombbal a 7. csoportra, majd kattintson az Összes számítása lehetőségre. Ez kötegelt elemzést indít az összes kiválasztott elemre.
Megjegyzés: Összetett kapcsolatok esetén célszerű a végső számítást a teherhatások teljes készletével elvégezni, hogy a globális szerkezeti modellben meghatározott összes teher egyértelműen figyelembe legyen véve.
További részletes információkért kérjük, tekintse meg ezt a cikket.

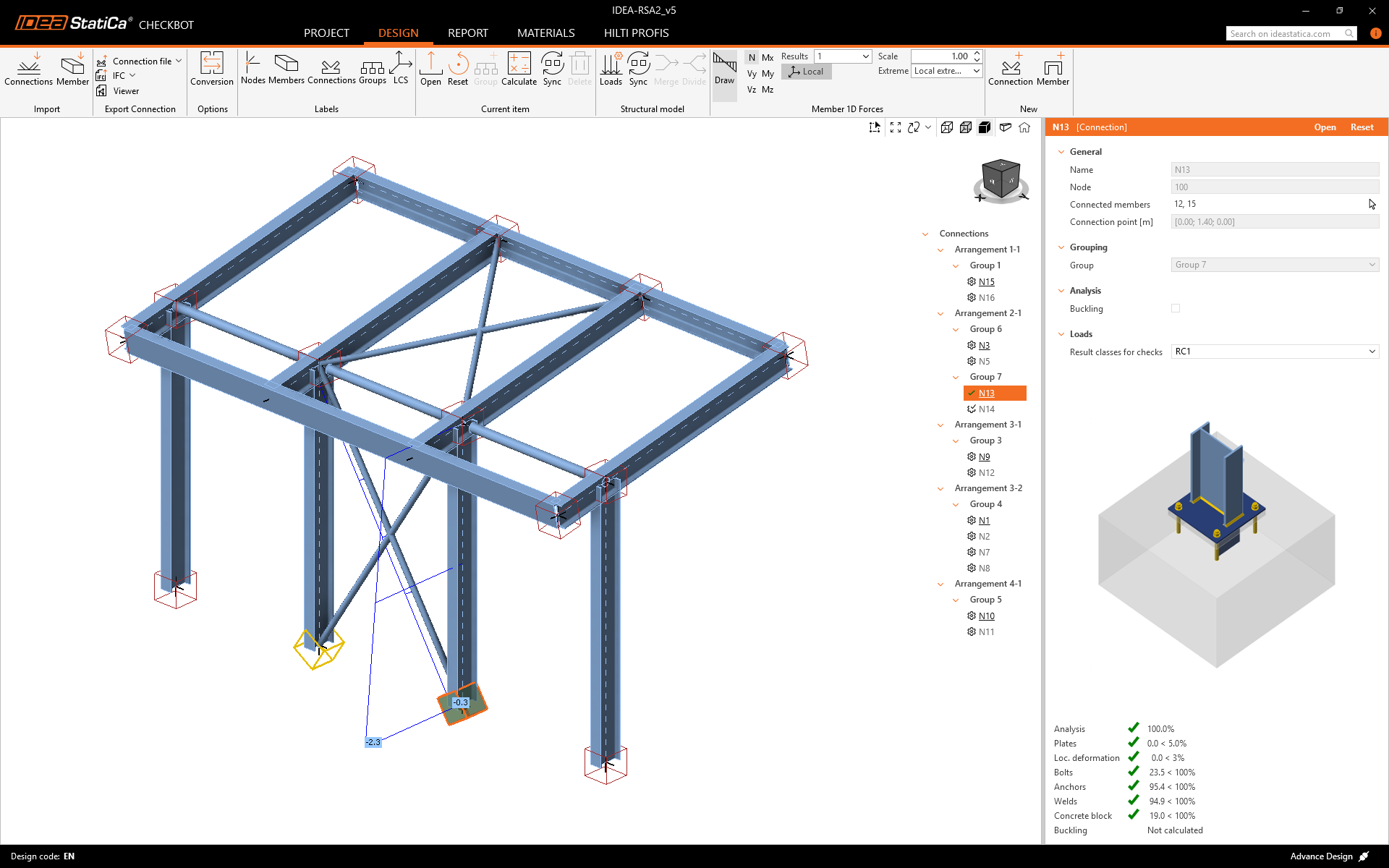

A Checkbot alkalmazásban zöld pipa jelenik meg a kapcsolat mellett, és a csomópontmező zöld színnel töltődik ki. Ez azt jelenti, hogy a kapcsolat megfelelt az összes szabványellenőrzésen. A Kapcsolat panelen a kapcsolat ábrázolása és a szabványellenőrzés eredményeinek összefoglalója is megtekinthető.
Látható, hogy csak egy kapcsolat felelt meg a vonatkozó szabványellenőrzésen, míg a többi kapcsolatot még meg kell tervezni.
Sikeresen összekapcsolta az Advance Design programot az IDEA StatiCa Connection alkalmazással a Checkbot segítségével.
